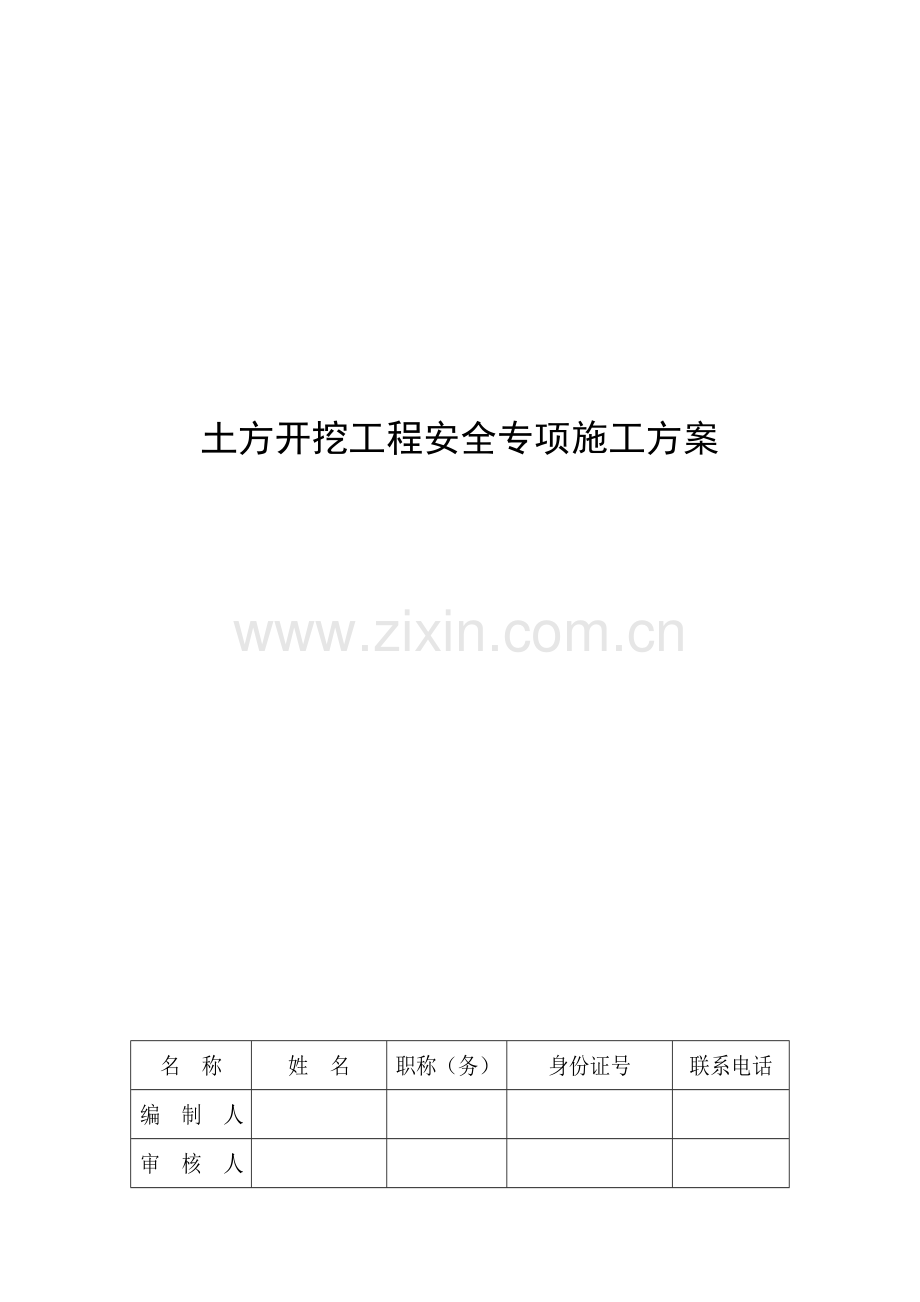

土方开挖工程安全专项施工方案

名 称
姓 名
职称（务）
身份证号
联系电话
编 制 人

审 核 人

技术负责人

建筑集团有限公司
二OO九年 月 日

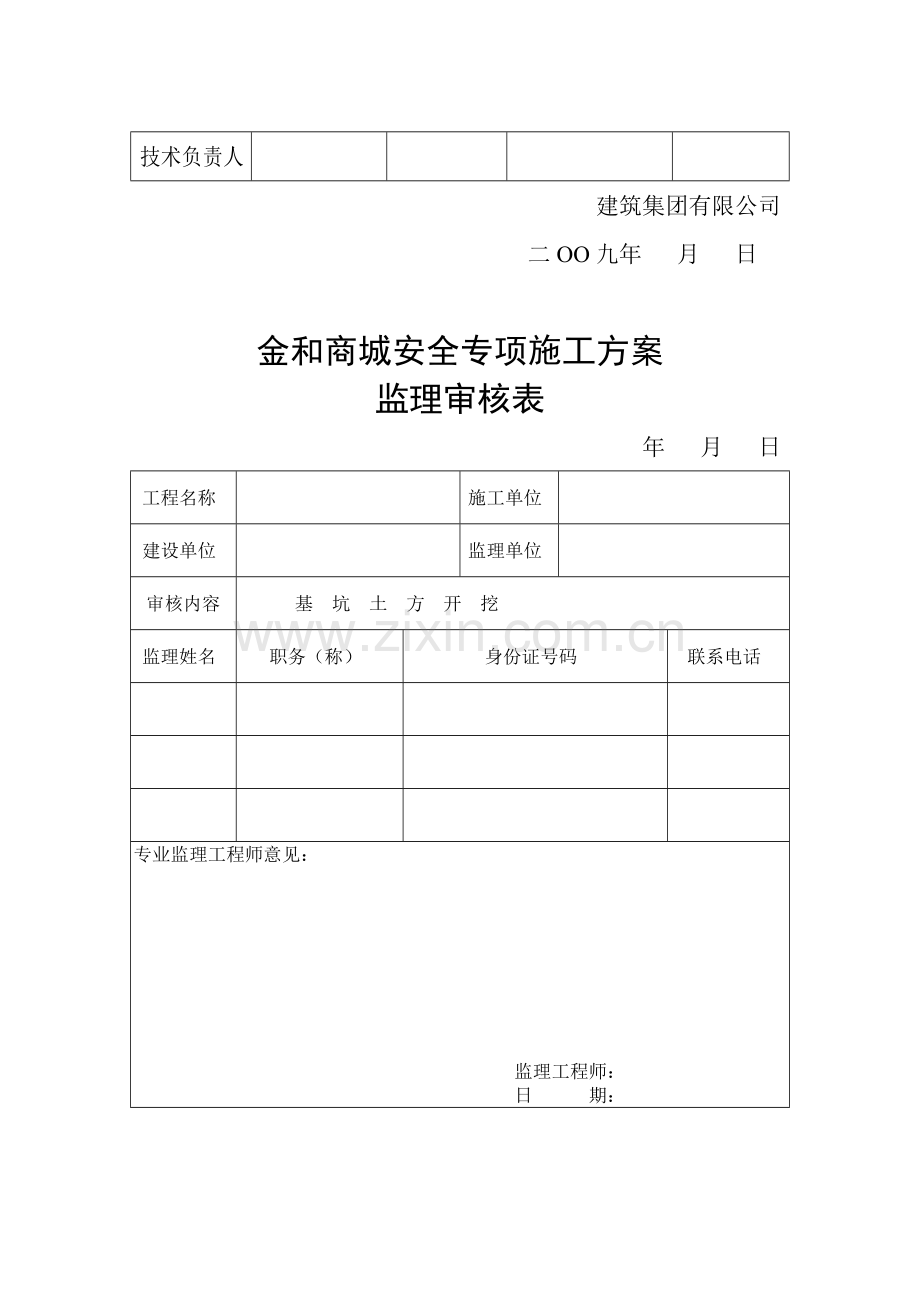

金和商城安全专项施工方案
监理审核表
年 月 日
工程名称

施工单位

建设单位

监理单位

审核内容
基 坑 土 方 开 挖
监理姓名
职务（称）
身份证号码
联系电话

专业监理工程师意见：

监理工程师：
日 期：
总监理工程师意见：

总监理工程师：
日 期：

目 录

一、工程概况
二、主要编制依据
三、危险源识别与监控
四、土方开挖工程安全技术设计
五、土方开挖工程施工要求
六、土方开挖工程质量检查与验收
七、土方开挖工程安全管理与日常维修
八、土方开挖工程应急预案

土方开挖工程安全专项施工组织设计方案

一、工程概况
该项目为地上九层，地下一层。建筑物最高点高度为31.500m，建筑总面积为9378.29m2，框架结构，基坑开挖深度分别为-5.300m，±0.00m相对于绝对高程 m，现场自然地坪高程均为 m。
二、主要编制依据
1、施工图纸
2、《地基与基础工程施工质量验收规范》 （GB50202）
3、《建筑工程施工质量验收统一标准》 （GB50300）
4、《施工机械使用安全技术规范》 （JGJ33）
5、《建筑基坑支护技术规范》 （JGJ33）
三、危险源识别与监控
1、土方开挖工程事故的类型
（1）影响边坡附近建筑物的安全和稳定；
（2）引起机械事故；
（3）边坡土堆放材料倾落；
（4）土方塌落直接伤人。
2、引发事故的主要原因
（1）开挖较深，放坡不够：或通过不同土层时，没有根据土的特性分别确定不同的放坡坡度，致使边坡失去稳定而造成塌方。
（2）在有地表水，地下水作用的土层开挖时，末采用有效的降、排水措施，土层受到地表水和地下水的影响而湿化，内聚力降低，在重力作用下失去稳定而引起塌方和滑坡。
（3）边坡顶部堆载过大，或受外力震动影响，使坡体内剪接应力增大，土体失去稳定而塌方。
（4）土质松软、开挖次序、方法不当而造成塌方。
3、危险源的监控
（1）根据土的种类，力学性质确定适当的边坡坡度。
（2）当基坑深度较大时，放坡开挖不经济，或环境不允许放坡时，应采取直立放坡，并进行可靠的支护。
（3）做好地面排水和降低地下水位的工作。
（4）在基坑边坡上侧堆土或材料以及移动施工机械时，应与挖方边缘保持一定距离，以保证边坡和直立坑壁的稳定。当土质良好时，堆土或材料应距边坡缘0.8米以外，高度不超过1.5米。
四、土方开挖工程安全技术的设计
1、一般规定：
严格按照土方开挖施工中的质量控制要点，定位放线控制。
2、构造要求：
参照土方开挖工程安全技术设计的构造要求内容实施作业。
3、设计计算：
按照土方开挖工程安全技术设计的计算内容程序施工。
五、土方开挖工程施工要求
1、施工准备
（1）勘察现场、清除地面及场地障碍物、摸清工程实际情况。开挖土层的地质、水文、人防情况、临近建筑、电缆线路、煤气管等，有针对性采取安全措施。
（2）做好施工现场排水工作，全面规划场地，平整各部分的标高，保证施工场地排水畅通不积水。
（3）保护测量基准桩点，以保证土方开挖标高，轴线位置，尺寸准确。
（4）做好施工区域内的“四通一平”（通水、通电、通信、通路和场地平整)。
（5）根据设置的内外控制网（主控制和水准基点）和基础平面。进行基础定位放线，测定开挖基坑的上部边线和基坑底部边线的位置和标高，对基坑设置支扩已定出支护的位置线。灰线、标高、轴线、经复核、检查、验收、方可挖土施工。
（6）本工程土方分多次开挖，第一次首先沿护壁桩内边缘开挖3m深、3m宽沟槽，使基坑外侧首层土应力预先释放，桩支撑体系逐步均匀受力，—两天后再分层向下向后延伸开挖(第二次、第三次以此类推)。

（7）施工步骤见下图（土方开挖施工步骤）

机械挖土-5.300m

护壁桩成形
定位放线验线

人工辅助清底砌围护砖墙

基坑抽水
坑底找平修整
钎探验槽
基底放线

2、土方开挖方法
（1）上方开挖选用4台wy200（1.0m3）反铲挖掘机及人工配合，并配—定数量20t自卸车确保土方外运。
（2）首先第—次沿扩壁桩桩边缘开挖3m深、3m宽沟槽土方。
（3）选定的部位基坑开挖第二次从自然地坪挖深1.5~2.0左右，第三次挖至设计标高上预留200mm，保留原状土，待验槽后采用人工辅助开挖。
（4）基坑按1:0.2放坡，边挖边退，周边基底考虑0.8~1.0m宽工作面。
（5）土力开挖应结合基坑现场实际状况，采取先浅后深的施工程序，挖土应自上而下水平分段分层进行，边挖边检查坑底宽度，宽度不够时及时修整，每3m左右修一次边壁至设计标高，再统—进行一次修壁清底。
（6）基坑开挖时，在基坑对着的出口的大门口处，预留一条临时汽车拉土坡道，临时汽车坡道部位（宽4m，坡度15%）便于今后挖土工程基础时土方的第5次开挖外运。
3、土方开挖技术要求
（1）挖掘机操作人员必须听从技术人员现场指挥，严禁超挖，防止扰动土体，若万一有超挖则对局部超挖地段，采用级配砾石回填。
（2）集水井坑加深部位位置及标高，由现场技术人员负责按定位轴线确定。
（3）机械挖土标高：
①基坑-5.100m
余留上方用人工铲平至基底标高，标高误差和平整度见下表。
土方开挖工程质量检验标准(mm)
项
序
项目
允许偏差或允许值
检验
方法
柱基基
坑基础
挖方场地平整
管沟
地（路）面基层
人工
机械
主控
项目
1
标高
-50
±30
±50
-50
-50
水准仪
2
长度宽度（由设计中心线向两边量
+200
+300
+500
+100

经伟仪用钢尺量
-50
-100
-150

3
边坡
设 计 要 求
观察或用坡度尺检查
一般
项目
1
表面平整度
20
20
50
20
20
观察或土样分析
2
基度土性
设 计 要 求
③挖土机开挖施工中必须配备施工员、质量员、技术员等人员，密切配合监控、指挥、基坑挖掘分两个头（—个头由东面至西面，另一个头由南面至北面）汇集到地下室二层处的中央（出土口大门处）开挖，要做到轻掀、慢移、轻放、严禁碰撞护壁桩或工程控制桩，并在挖掘过程中注意对工程控制桩的保护。
④挖土接近基坑底时，由现场专职测量员用水平仪将水准标高引测至坑底，每4～6m设置一标高控制点，并组成标高控制网。
⑤在基坑开挖时，严禁机械扰动原状土层，原状土预留200mm。采用人工辅助修整到设计标高。
⑥扩壁桩完成待土方挖至-5.300m后，每天作好护壁桩的观测，如发现异常应及时报建设单位和监理单位，由施工单位会同建设、监理单位根据现场作出处理方案。
六、土方开挖工程质量检查与验收
土方开挖完成后参照土方开挖工程质量检验标准表验收。
七、土方开挖工程安全管理与日常维护
1、土方开挖安全措施
（1）人工开挖基坑时，操作人员之间要保持安全间距，一般大于2.5m，2台机械挖掘，挖掘机下面严禁站人，以防挖掘机转动伤人。挖掘机间距应大于10m，操作中要自上而下，逐层进行，严禁危险作业。
（2）基坑开挖应严格按要求放坡，操作时应随时注意边坡的稳定动向，发现异常情况应及时报告并及时加固处理。
（3）基坑的围护：(见图2-2剖面图)
①土方开挖要探明地下管网，防止发生意外事故。
②在距基坑边0.8m周围用φ48钢管设置两道护身栏杆，立杆间距4m，高出自然地坪1.2m，埋深0.5m。基坑上边3m范围内不许堆土、堆料和停放机具，各施工人员严禁翻扩身栏杆，基坑施工期设警示牌，夜间加设红色灯标志。
（5）基坑外施工人员不得向基坑内扔杂物，向基坑下传递工具时要接稳后再动手。
（6）坑下人员休息要远离基坑边壁处，以防不慎。
（7）施工机械一切服从指挥，人员尽量远离施工机械，如有必要，先通知操作人员，待回应后方可接近。
2、排水措施
（1）基坑开挖采取坑内明沟排水法。坑壁周边设一圈砖砌（M5水泥沙浆；1:2水泥砂浆抹灰）排水明沟，沟尽宽250mm、沟深300mm，坡度为1%，以保证坑内积水排向集水井。
（2）集水井沿基坑周边设置尺寸1000×1000×1200mm（深）间距为20～30m，设置一个240mm厚砖砌集水井，见图。
（3）每个集水井内池底铺设碎石过滤水层，井边用竹框保护，用污水泵日夜抽水，每个集水井内设置一台污水泵，必须有专人负责。
八、土方开挖工程应急预案
（1）事故报告程序
事故发生后，作业人员、班组长、现场负责人、项目部安全主管等应逐级上报，并联络报警，组织急救。
（2）事故报告
事故发生后应逐级上报：一般程序为现场事故知情人员，作业队、班组安全员、施工单位专职安全员。发生重大事故（包括人员伤亡及财产损失等严重事故）时，应立即向上级领导汇报，并在24小时内向上级主管部门做出书面报告。
（3）现场事故应急处理
当支护结构系统位移量过大时，应停止开挖施工。当出现边坡失稳或坍塌现象时，应采取土包或其他材料反压加固坡脚，以防事态发展，并尽可能在坡顶削坡减少荷载，必要时回填。
（4）人员伤亡应急处理
1）向项目部汇报；
2）应立即排除其他隐患，防止救援人员遭到伤害；
3）积极进行伤员抢救；
4）做好伤亡者的善后工作。
（5）应急培训和演练
①应急反应组织和预案确定后，施工单位应急组长组织所有应急人员应急培训。
②组长按照有关预案进行分项演练，对演练效果进行评价，根据评价结果完善。
③在确认险情和事故处置妥当后，应急反应小组应进行现场拍照、绘图、收集证据、保留物证。
④经建设单位、监理单位同意后，清理现场恢复生产。
⑤单位领导将应急情况向现场项目部报告组织事故的调查处理。
⑥在事故处理后，将所有调查资料分别报送建设单位、监理单位和有关管理部门。
（6）应急通信联络
遇到紧急情况要首先项目部汇报。项目部利用电话或传真向上级部门汇报并采用相应救援措施。各施工班组应制详细的应急反应计划，列明各营地及相关人员通信联系方式，并在施工现场营地的险要位置张贴，以便紧急情况下使用。
（7）应急措施
支护工程极为复杂，影响安全的因素较多，必须随时做好应付可能出现的不利情况的准备，确定合适的应急措施。
①现场应备有施工材料及设备，如水泥、钢管、模板、竹跳板等。
②在基坑开挖施工过程中，如出现局部位移量过大，应立即停止挖土，并进行土方回填或用袋装土包反压，待边坡稳定后，局部采用反铲压入钢管固土等措施加固。
③若遇土质特别软弱时，必须在基坑内外各打一排护壁桩。
④如遇下雨基坑边坡采用彩带布覆盖，确保边坡不被雨水冲刷，以防边坡塌方。
⑤土方开挖后每天做好桩的位移观察，并做好记录。
⑥现场基坑周边护壁砖墙砌筑完成后，如出现局部位移量过大（土体有裂缝倒塌迹象等因素），应立即采取Φ48钢管加固，外侧插立胶合板或竹跳板挡土措施。
⑦配备一定数量的水泵，一台WY-200E挖掘机。
