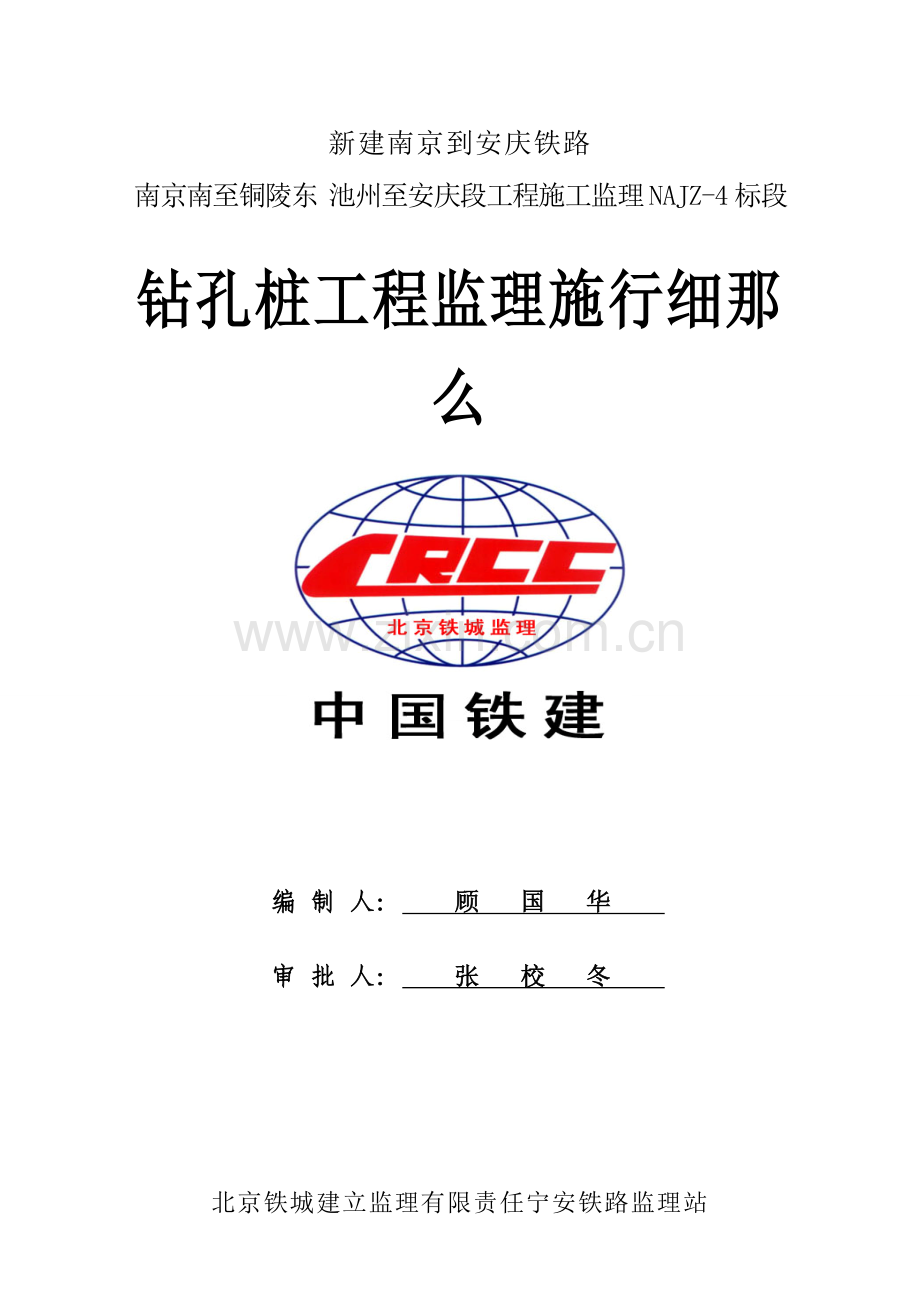

新建南京到安庆铁路
南京南至铜陵东 池州至安庆段工程施工监理NAJZ-4标段

钻孔桩工程监理施行细那么

编 制 人： 顾 国 华

审 批 人： 张 校 冬

北京铁城建立监理有限责任宁安铁路监理站
二○一○年三月

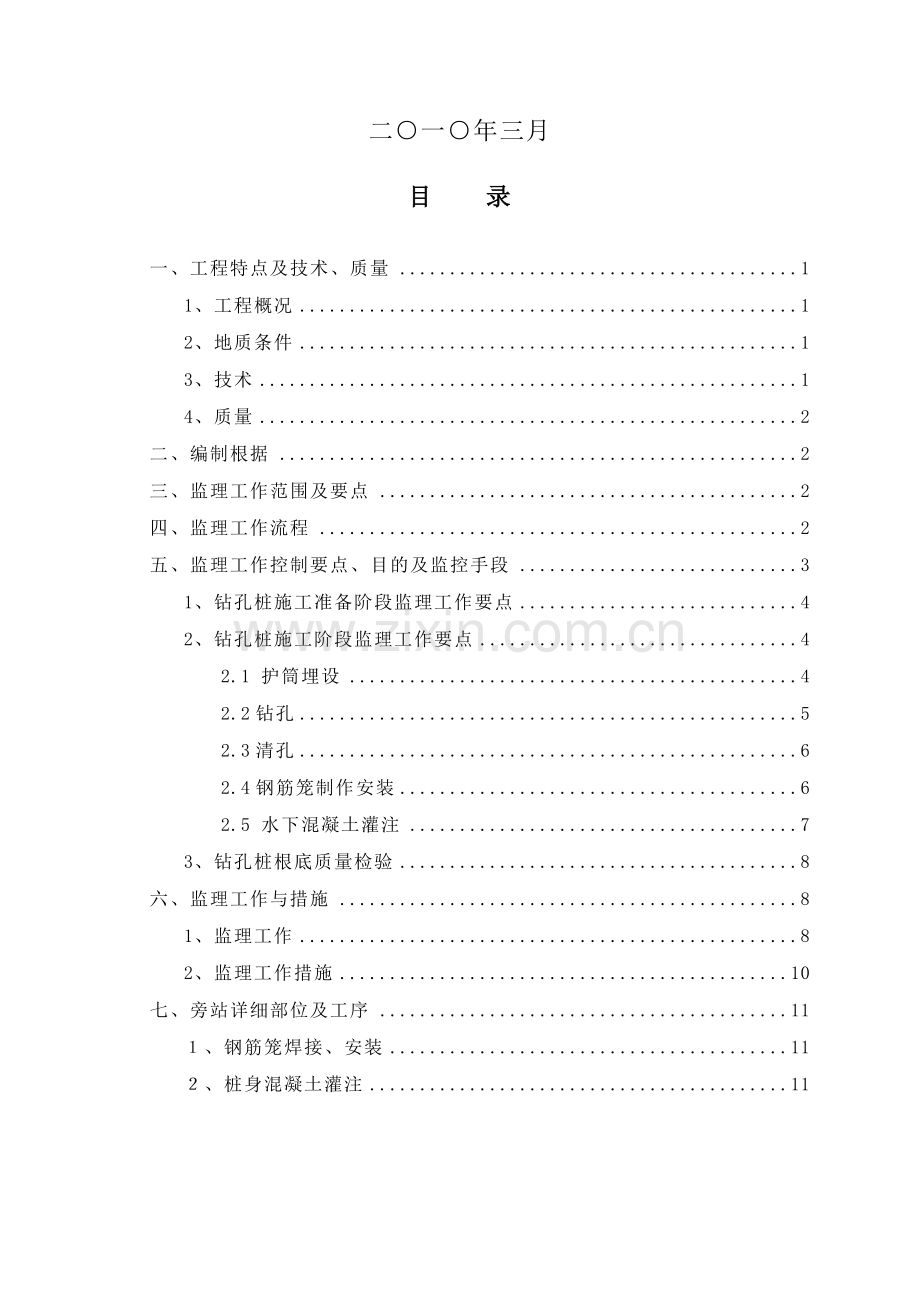

目 录

一、工程特点及技术、质量 1
1、工程概况 1
2、地质条件 1
3、技术 1
4、质量 2
二、编制根据 2
三、监理工作范围及要点 2
四、监理工作流程 2
五、监理工作控制要点、目的及监控手段 3
1、钻孔桩施工准备阶段监理工作要点 4
2、钻孔桩施工阶段监理工作要点 4
2.1 护筒埋设 4
2.2钻孔 5
2.3清孔 6
2.4钢筋笼制作安装 6
2.5 水下混凝土灌注 7
3、钻孔桩根底质量检验 8
六、监理工作与措施 8
1、监理工作 8
2、监理工作措施 10
七、旁站详细部位及工序 11
１、钢筋笼焊接、安装 11
２、桩身混凝土灌注 11

钻孔桩工程监理施行细那么

一、工程特点及技术、质量
1、工程概况
本标段为监理第四标段NAJZ-4 标〕对应施工标段为NASZ-5标。本标段为新建南京至安庆铁路南京南至铜陵东池州至安庆段工程NASZ-5标工程范围包括：DK80+500～DK156+000范围内的站前及站后相关工程不含轨道工程〕；宁芜上行线改建线下工程和既有宁芜线改建线下工程不含铺轨及T型梁架设〕；新建皖赣铁路与宁安城际同步施行线下工程。
2、地质条件
线路所经地区地貌主要为剥蚀丘陵、岗地、河流一级阶地及冲积平原区。沿江冲积平原与河流阶地相连地形平坦、开阔平原和阶地区地面标高5～12m其上沟渠、湖塘布。平原、阶地及谷地区一般均辟为农田。
本区地下水主要为松散土层孔隙水、基岩裂隙水、碳酸盐岩岩溶水。
3、技术
1〕铁路等级：客运专线；
2〕正线数目：双线；
3〕设计速度：200km/h以上；
4〕最小曲线半径：3500m；
5〕线间距：4.6m；
6〕限制坡度：12‰部分地段20‰；
7〕牵引种类：电力；
8〕机车类型：动车组、SS系列；
9〕到发线有效长度：650m；
10〕闭塞类型：自动闭塞；
11〕列车运行控制方式：自动控制；
12〕行车指挥方式：调度集中
4、质量
1〕 已批准的设计
2〕 客运专线铁路桥涵工程施工质量验收暂行铁建立2005〕160〕
3〕铁路混凝土工程施工质量验收补充铁建立2005[160]〕
二、编制根据
1、?客运专线铁路桥涵工程施工质量验收暂行?铁建立［2005］160；
2、?客运专线铁路桥涵工程施工技术指南?TZ213-2005；
3、?铁路混凝土工程施工质量验收补充?铁建立[2005]160；
4、?铁路建立工程监理?TB2-2007
5．经批准的监理规划；
6．宁安铁路NAJS-5标设计图纸；
7．经审批的施工组织设计、钻孔桩专项施工方案。
三、监理工作范围及要点
主要从以下几个阶段进展过程控制：
1、施工准备阶段；
2、施工阶段：钻孔、清孔、钢筋笼制作安装、水下砼灌注
3、桩基验收。
四、监理工作流程

钻孔桩施工监理工作流程图
施工 施工过程 监理

五、监理工作控制要点、目的及监控手段
1、钻孔桩施工准备阶段监理工作要点：
1〕技术准备：监理工程师要认真审查施工提报的钻孔桩试桩方案进展试桩形成完好的试桩资料经设计签字确认后按试桩获得的施工工艺参数审核施工编制的施工技术方案施工工艺〕；施工将技术交底到作业层。
2〕施工准备：
a、根据地质条件确定钻机类型机械设备经历收合格操作人员持证上岗机械设备、人员数量满足施工要求；
b、动力供给满足要求；
c、施工场地满足要求钻机安装就位现场平安设施完备。
d、泥浆制造、搜集、弃浆地点已准备到位；
3〕材料准备：监理工程师要对原材料报验资料进展审查签认并按规定频次做好见证/见证取样检验和平行检验的质量控制
4〕施工测量放样经监理工程师现场复测桩位及水准控制点经测量监理工程师检查验收合格并签字确认。
2、钻孔桩施工阶段监理工作要点：
2.1 护筒埋设
1〕护筒顶面中心与设计桩位的偏向不得大于5cm护筒斜度不得大于1直径比钻头直径大200mm～250mm。
2〕护筒顶部应高出施工水位或地下水位2.0m并高出施工地面0.25～0.35m；
3〕护筒的埋深：
岸滩上：粘性土、粉土不得少于1.0m砂类土不少1.5m松软土层至少埋入软土层以下１m。
水中筑岛：宜埋入河床面以下２m。
2.2钻孔
(1)安装钻机时底架要平稳钻头中心对准桩中心偏向不得大于5cm。检查钻头直径不小于设计桩径检查有无打捞环。为防止冲击振动邻孔孔壁坍塌或影响邻孔已浇筑混凝土的凝固应待邻孔混凝土浇筑完毕并到达2.5MPa抗压强度前方可开钻需24h以前方可开钻〕。
(2)钻孔过程应检查护壁泥浆性能砂土、碎石土应控制泥浆比重在1.2-1.4黏度22-30s含砂率小于4检查渣样留置情况以备设计核对地质情况；检查钻孔记录、核查入岩情况随机检查钢丝绳平安和钻头直径钻头直径磨耗超过1.5cm时应及时更换、修正。
(3)钻孔时应严防发生塌孔、缩颈、弯孔、卡钻、掉钻等。出现事故应及时做好记录严重时应会同有关研究解决不得隐瞒；
(4)终孔钻孔应一次成孔中途不得停顿。钻孔至设计深度应先行校验护筒顶面标高不得采用加深孔底深度的代替清孔。钻孔到达设计深度后应及时核实地质情况对代表性的桩应经勘察设计现场确认并检查孔深和用检孔器(检孔器直径不小于设计桩径、长度为设计桩径的4-6倍)检查孔径、垂直度监理工程师检查合格后签字确认。其允许偏向应符合下表表1的规定：

钻孔桩钻孔允许偏向和检验 表1
序
项 目
允许偏向
检验
1
孔径
不小于设计孔径
测量
2
护筒
预埋位置
50mm
倾斜度
1
3
孔位中心
≤50mm
4
倾斜度
≤1孔深
5
灌注混凝土前桩底沉碴厚度
柱　桩
≤50mm
摩擦桩
≤200mm
2.3清孔
(1)钻孔至设计深度经历孔检查合格后应立即进展第一次清孔泥浆比重小于1.15。
(2)第一次清孔后应立即进展钢筋笼安装安装完成后进展第二次清孔二清完成后检查孔内排出或抽出的泥浆手摸无2～3mm颗粒泥浆比重不大于1.1黏度17-20s,含砂率小于２孔底沉渣厚度柱桩不大于50mm摩擦桩不大于200mm符合要求后监理工程师签字确认。
2.4钢筋笼制作安装：
(1)钢筋笼制作：钢筋加工制作前必须控制原材质量经检验合格前方可使用。加工过程中监理人员必须检查钢筋的外观质量及规格、型、尺寸、间距检查钢筋笼加工尺寸、加强筋、定位筋的设置是否符合设计及要求检查钢筋保护层设置是否符合设计要求监理工程师检查验收合格后签字确认。经检查验收不合格的钢筋笼严禁运到安装现场。
(2) 钢筋笼安装：钢筋骨架宜整体吊装入孔。如条件困难钢筋骨架需分段吊装入孔时其上、下段接头必须焊接结实保持顺直钢筋搭接接头的搭接部位应预弯搭接钢筋的轴线应位于同一条直线上Ⅱ级钢筋单面搭接焊的长度不小于10d。监理工程师必须对焊接接头进展检查验收并经检查合格后方可隐蔽。钢筋笼安装完成后监理工程师检查钢筋笼中心位置检查顶面高程定位结实以免在灌注混凝土过程生掉笼和浮笼现象验收合格后签字确认。
钢筋骨架允许偏向应符合下表表2的规定：
钻孔桩钢筋骨架允许偏向和检验 表2
序
项 目
允许偏向(mm)
检验
1
钢筋骨架在承台底以下长度
±100
尺量检查
2
钢筋骨架直径
±20
3
主钢筋间距
±0.5d
4
加强筋间距
±20

5
箍筋间距或螺距
±20

6
钢筋骨架垂直度
1
吊线和尺量检查
2.5 水下混凝土灌注：
(1)钢筋笼安装完成后安装导。 进展水下混凝土灌注的导监理人员必须检查节是否封、连接结实检查总长是否满足导底口距混凝土浇筑面的间隔 控制在0.3～0.5m之内。检查料斗的容积必须满足首批混凝土入孔后导在混凝土施工中的埋入深度不得小于1m也不宜大于3m料斗进入导处设置严的隔水装置。
(2)混凝土灌注过程控制旁站监理〕：
a、混凝土灌注前旁站监理应确定混凝土的施工配合比经试验监理工程师签字确认前方可开盘。
b、每根桩的混凝土浇筑现场旁站监理人员抽查混凝土的性能不少于3次控制混凝土的坍落度符合理配合比的要求偏向不宜大于±20mm。混凝土拌和物的含气量应满足设计要求当设计无要求时混凝土无抗冻要求时含气量应大于等于2.0。夏季施工时混凝土的入模温度不宜高于气温且不宜高于30℃；冬施工时混凝土的入模温度不宜低于５℃；水下混凝土应具备足够的流动性和良好的和易性要求其坍落度控制在180～220mm之间。
c、旁站监理人员必须查检导的埋深确保导埋深在1-3m范围。
d、整个灌注过程应连续宜在8小时内完成。混凝土灌注完毕旁站监理人员应检查砼顶面高程确保砼顶面高程高于设计桩顶标高加１m左右。
e、旁站监理人员应见证施工在浇筑现场取样制作混凝土试压块不得少于２组并做好标记并签名。
f、旁站监理人员对混凝土灌注过程形成完好的旁站记录。
3、钻孔桩根底质量检验
(1)混凝土标养试块强度必须符合设计强度等级的1.15倍监理工程师按10见证试验检查所有试验。
(2)检查桩头凿除情况检查桩顶高程和主筋伸入承台的长度是否符合设计要求。
(3)见证所有桩基的无损检测并检查检测。
(4)见证桩基承载力试验试验数量、承载力特征值必须满足设计要求并经勘察设计现场确认。
(5)对桩位进展检查桩位偏向不大于100mm。
桩基检查验收合格后监理工程师签字确认。
六、监理工作与措施：
1、监理工作
1〕 旁站监视
在关键部位或关键工序施工过程中由监理人员在现场进展的监视活动。
2〕 见证
由监理人员现场监视某工序全过程完成情况的活动。
3〕 平行检验
监理工程部利用一定的检查或检 验手段,在承包自检的根底上对重要的分项工程或对质量有疑心的材料和混凝土施工质量按照一定的比例进展检查或检验的活动。
4〕 巡视
监理人员对正在施工的部位或工序在现场进展的定或不定的监视活动。
5〕 指
监理工程师适用监理合同赋于指控制权对施工提出书面的和要求。
6〕 支付控制手段
质量监理以计量支付控制权为保障手段。
7〕 监理工程师
监理工程师利用口头或书面对任何事项发出并催促承包商严格遵守和执行监理工程师的。
1〕 口头：对一般工程质量问题或工程事项口头承包商整改或执行,并用监理工程师单形式预以确认。
2〕 监理工作联络单：有经历的监理工程师提醒承包商注意的事项用监理工作联络单形式。
3〕 监理工程师单：监理工程师在巡视旁站等各种检查时发现的问题用监理单书面承包商并要求承包商整改后再报监理工程师复查。
4〕 工程暂停：对承包商违规施工监理工程师预见到会发生重大隐患应及时下达全部或部分工程暂停一般情况下宜事先与业主沟通〕。
2、监理工作措施
监理工作控制措施表：
施工内容
可能出现的问题
拟采取的措施
采用冲击钻孔
影响邻孔桩砼强度
严格控制间歇时间。
坍孔
1、加大泥浆比重、加高水头埋深护筒；
2、低锤冲击挤入黏土夹小片石。
3、清孔后应立即进展砼灌注。超过规定时间重新检孔。
弯孔、缩孔
1、反复扫孔；
2、回填小片石、或卵石与黏土混合物沉实后重钻孔。
3、清孔后应立即进展砼灌注。超过规定时间重新检孔。
卡钻、掉钻
控制提钻高度经常检查钢丝绳
清孔
沉渣厚度超标
二清后检测孔深应停清一段时间后再检测；
钢筋笼安装
掉笼、浮笼
1、钢筋笼与护筒焊牢护筒加桩固定；
2、混凝土灌注到钢筋笼位置时减慢灌注砼的速度。
水下混凝土灌注
桩身混凝土不实匀质性差
1、严格控制混凝土坍落度运输时间、入模温度；
2、检查砼有无离析、泌水现象

七、旁站详细部位及工序
１、钢筋笼焊接、安装；
２、桩身混凝土灌注。
