新祺园7栋、9栋悬挑脚手架安全专项施工方案(定稿).docx

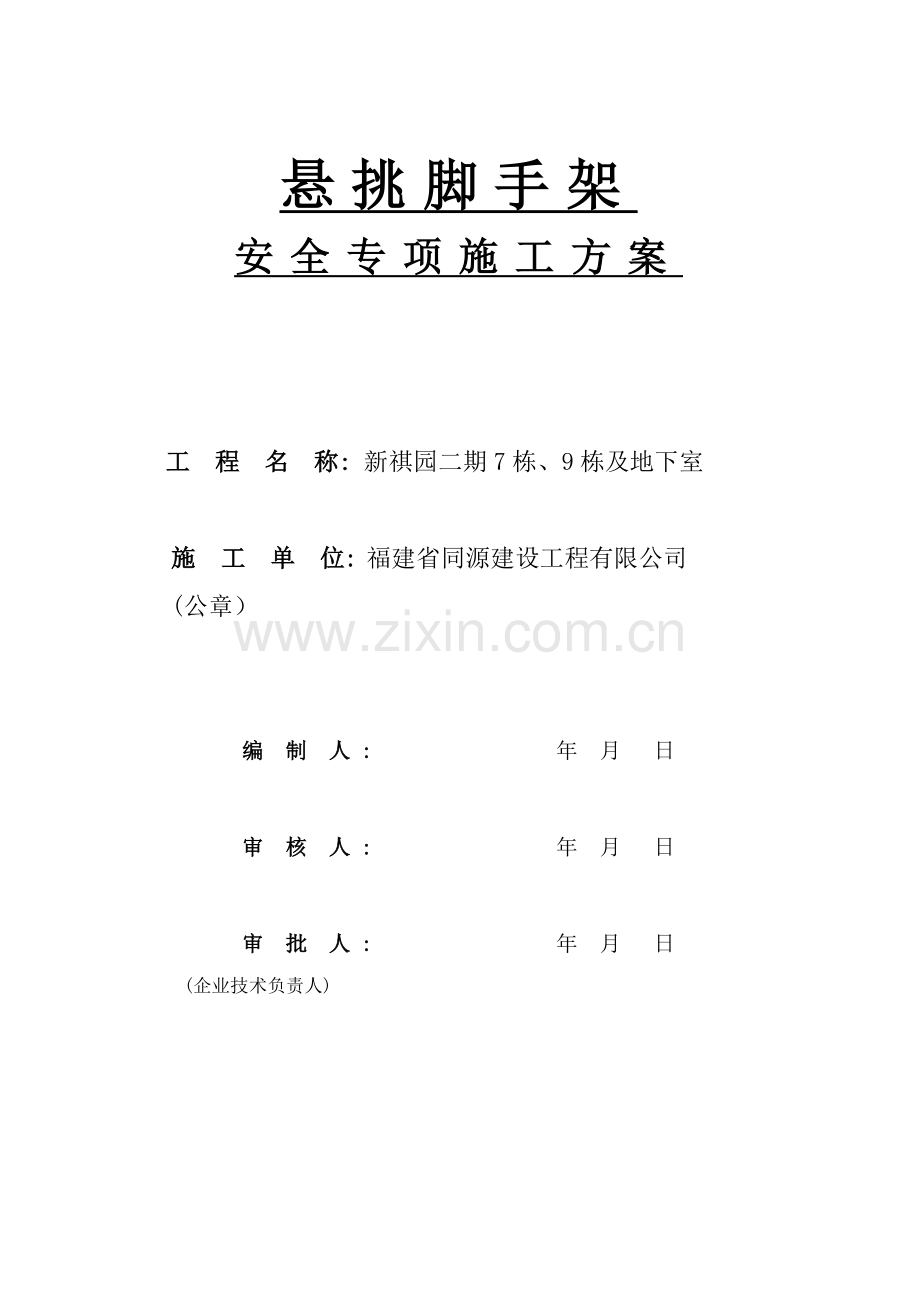

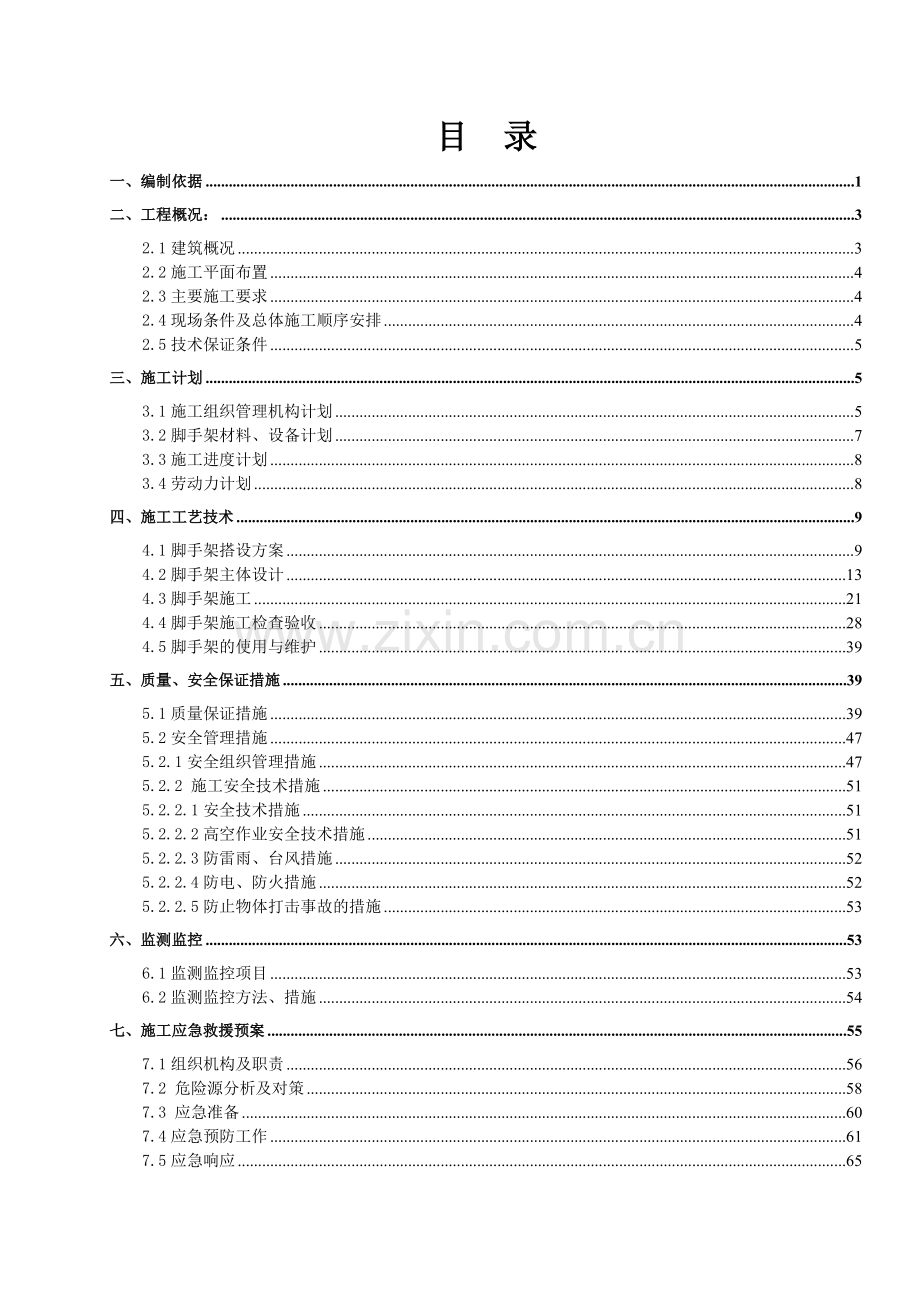

悬挑脚手架安全专项施工方案工 程 名 称: 新祺园二期7栋、9栋及地下室施 工 单 位: 福建省同源建设工程有限公司(公章）编 制 人 : 年 月 日审 核 人 : 年 月 日审 批 人 : 年 月 日(企业技术负责人)目 录一、编制依据1二、工程概况：32.1建筑概况32.2施工平面布置42.3主要施工要求42.4现场条件及总体施工顺序安排42.5技术保证条件5三、施工计划53.1施工组织管理机构计划53.2脚手架材料、设备计划73.3施工进度计划83.4劳动力计划8四、施工工艺技术94.1脚手架搭设方案94.2脚手架主体设计134.3脚手架施工214.4脚手架施工检查验收284.5脚手架的使用与维护39五、质量、安全保证措施395.1质量保证措施395.2安全管理措施475.2.1安全组织管理措施475.2.2 施工安全技术措施515.2.2.1安全技术措施515.2.2.2高空作业安全技术措施515.2.2.3防雷雨、台风措施525.2.2.4防电、防火措施525.2.2.5防止物体打击事故的措施53六、监测监控536.1监测监控项目536.2监测监控方法、措施54七、施工应急救援预案557.1组织机构及职责567.2 危险源分析及对策587.3 应急准备607.4应急预防工作617.5应急响应657.6紧急救援措施657.7场外紧急救就医线路图697.8场内应急救援疏散平面布置图69八、文明施工698.1文明施工措施698.2临边防护做法要求698.3安全通道做法要求70九、绿色施工措施70十、本方案未详尽事宜详见相关的规范、标准和技术规程等，必须严格执行，严禁违反。70十一、悬挑式扣件钢管脚手架计算书（见后附件）70十二、附图及附表（见后附件）71一、编制依据1.1新祺园二期7栋、9栋及地下室工程施工合同1.2新祺园二期7栋、9栋及地下室工程施工图纸1.3主要法律、法规：类 别名 称编 号国家中华人民共和国建筑法主席令第91号中华人民共和国安全生产法主席令第13号(2014版)中华人民共和国环境保护法主席令第22号建设工程施工现场管理规定建设部令15号建设工程安全生产管理条例国务院令第393号安全生产许可证管理条例国务院令第397号行业危险性较大的分部分项工程安全安全管理办法建质200987号危险性较大工程安全专项施工方案编制及专家论证审查办法建质2004213号建筑施工特种作业人员管理规定建质200875号建筑工程防高处坠落事故若干规定建质200382号施工现场安全防护用具及机械设备使用监督管理规定建建(1998)164号建筑安装工人安全技术操作规程建工劳字第24 号地方关于进一步加强房屋市政工程脚手架支撑体系使用的钢管扣件等构配件管理的通知粤建质函2011796号广东省住房和城乡建设厅关于危险性较大的分部分项工程安全管理办法的实施细则粤建质201113号惠州市建设工程重大危险源管理办法1.4主要规范、规程、标准： 类 别名 称编 号国家建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑施工高处作业安全技术规范JGJ 80-91建筑施工安全检查标准JGJ59-2011建筑结构荷载规范GB 50009-2012钢结构工程施工质量验收规范GB 50205-2001钢结构设计规范GB 50017-2003混凝土结构设计规范GB50010-2010建筑地基基础设计规范GB50007-2011建筑工程施工质量验收统一标准GB50300-2013混凝土结构工程施工质量验收规范GB50204-2015建筑机械使用安全技术规程JGJ33-2012建筑施工临时支撑结构技术规范JGJ300-2013钢管脚手架扣件GB15831-2006一般用途钢丝绳GB/T20118-2006钢丝绳夹GB/T5976-2006碳素结构钢GB/T 700-2006安全网GB 5725-2009安全带GB6095-20091.5其它技术文件1、建筑施工手册（第五版）；2、建筑施工安全手册（主编 杜荣军 2007年1月版）；3、建筑施工计算手册（江正荣编著 二版）；4、建筑施工脚手架实用手册(含垂直运输设施)；5、品茗施工安全设施计算软件(2016版)；6、新祺园二期7栋、9栋及地下室工程施工组织设计；7、其他相关的规范、标准和技术规程。二、工程概况： 2.1建筑概况序 号项 目内 容1工程名称新祺园二期7栋、9栋及地下室2工程地址惠州市惠阳区淡水桥背污泥塘北面紧临北环大道3建设单位惠州市惠百川实业发展有限公司4设计单位海南华磊建筑设计咨询有限公司5监理单位深圳市赛格监理有限公司6施工总承包单位福建省同源建设工程有限公司7勘察单位深圳市岩土综合勘察设计有限公司8安全监督单位惠州惠州市惠阳区工程建设安全监督站9合同工期593日历天该工程总建筑面积约为33518.35平方米，结构类型为剪力墙结构，抗震设防烈度为六度，结构设计正常使用年限为50年。设计为整体地下一层（局部设计有地下夹层），7栋和9栋地上塔楼32层，其中一层为架空层，两栋塔楼地上部位对应楼层的建筑设计平面设计一致。本工程7栋和9栋为超高层塔楼需要搭设悬挑脚手架，各栋地上部分楼层层高、建筑总高度、邻外墙出屋面结构最高标高及功能等概要情况见下表：栋号及楼层层 高（m）功 能屋面结构最高标高（m）7栋1层5.0架空层107.552至31层3住宅32层2.95建筑总高：107.55m出屋面结构及构架9栋1层5.0架空层107.552至31层3住宅32层2.95建筑总高：107.55m出屋面结构及构架本工程钢梁布置楼层梁板最低砼强度等级为C30，二层以上标准层板厚为100、110、120、不等，首层（地下室顶板）板厚为160，大屋面层板厚为120、130不等。外立面有凸出的阳台、飘窗、飘板、装饰线条等，以上外墙凸出结构具体位置和尺寸见方案附图之相关的外架立杆平面布置图。外墙在7层、9层和29层设计有外墙分段线条，该分段线条最大凸出尺寸为300。根据拟建工程所处位置周边环境情况，本方案中场地地面粗糙度按照B类取值。 以上这些信息在外架方案选择和设计计算时应充分给予考虑。本方案只针对新祺园二期7栋、9栋超高层塔楼部位悬挑高度超过20米的悬挑外脚手架进行编制，落地架（均未超过50米）及搭设高度不超过20米的悬挑架另详专项方案，不在本方案涉及范围内。钢梁布置楼层的结构设计情况及7栋和9栋塔楼部位首层后浇带设计情况见附图。2.2施工平面布置见施工总平面布置图（见附图）。2.3主要施工要求2.3.1质量要求：必须严格按国家施工及验收规范施工。承包范围内的工程质量达到“GB503002013”验收标准的“合格”标准。2.3.2安全文明施工要求：实现“五无”，即“无死亡、无重伤、无火灾、无坍塌、无中毒事故”；轻伤事故发生率5以内。满足惠州市建设工程现场文明施工管理办法中的相关规定。2.3.3工期要求：本工程总工期为593日历天（节假日、雨天已包括在内），不包括不可抗拒自然因素。2.4现场条件及总体施工顺序安排2.4.1 场地条件及总体施工顺序安排根据整个施工现场情况和建设单位售楼计划并征求设计单位许可，计划基坑全部开挖完成，全部桩基础施工完成后，根据地下室结构后浇带设计情况（见附图15-3），优先进行7栋和9栋塔楼相关联的承台底板及地下室结构的施工，然后再继续跟进进行7栋和9栋塔楼地上主体结构施工，即，优先进行7栋和9栋塔楼主体结构的施工，保证住宅的售楼计划，其他地下室部位延后施工（具体的时间安排见施工组织设计中的施工总控制进度计划）。施工过程中，根据施工总进度的安排并结合生产需要，施工道路围绕工地周圈进行布置，主体阶段现场内设材料堆场及钢筋、模板等加工场地。因为塔楼外地下室结构暂时不能施工，临时生产场地占用临时办公和生活区场地，所以现场内不设置办公区、生活区等临时办公和生活设施，考虑外租场地另行搭设（具体位置见施工总平面布置图）。根据建筑物形状、特征、生产需要以及业主要求现场布设2台塔吊、2台施工电梯（具体布置见施工总平面布置图及钢梁平面布置图）, 满足现场垂直运输及水平运输的需求，各机械设备与脚手架的距离满足安全要求。因为塔楼外地下室结构暂时不能施工，土方不能及时回填，导致基坑开挖后暴露时间较长，施工过程中应加强基坑的监测和监控工作，发现安全隐患及时按照预案和流程处理，避免造成安全事故。另外，应注意基坑支护设计的安全使用期限，确保在基坑安全施工期限内完成基坑的回填工作。2.4.2自然 环境条件本工程施工周期跨越惠州全年各个季节，以9月份的降水量最大，气温最高，有大到暴雨，并伴有雷暴天气，1月份降水量最低，气温最低。其中9月份平均气温约为28；最高气温为35-36。惠州出现风速大于17m/s（8级风）的大风日数全年平均为4天左右，主要集中在夏秋两季，其中7、8月份为最多，占39%，；冬春季大风日数少，仅占全年的7%。夏、秋季出现的大风主要为热带气旋影响下的大风，多伴有较强降水，沿海风力更强。2.5技术保证条件1、根据设计图纸结合现场实际情况，综合考虑编制悬挑外脚手架专项施工方案。2、按照广东省住建厅危险性较大的分部分项工程安全管理办法的实施细则（粤建质201113号）相关要求编制专项施工方案并完成相关审批、论证手续。3、外脚手架方案经批准后，由项目部工程技术人员及专职安全员向操作人员作详细的外脚手架搭设及拆除安全技术交底，并组织操作人员认真熟悉图纸，了解工程建筑体形特征，掌握搭设要点。4、参加外脚手架搭设及拆除的操作人员必须经培训合格，持证上岗，且身体健康，并配有安全帽、安全带等个人防护用品及施工工具。5、根据单位工程施工组织设计、工程形象进度及月度计划，以及实际施工要求，参照施工方案，及时编制材料计划，组织材料进场，以免因脚手架滞后而影响工程进度。三、施工计划 3.1施工组织管理机构计划施工管理模式：本工程按照项目法施工管理要求，建立体系完善、功能齐全、人员精干、技术过硬、管理到位、分工明确、责任落实的管理机制。由项目经理王训练负责劳力资源、施工安全、技术质量、工程进度的统筹安排，主动接受质量、安全监督部门、建设单位、监理工程师的检查监督。组织机构设置原则：项目经理部集中管理、协调，各职能部门分头把关、协同作业，对各专业分包的施工技术、材料供应、场内主要施工设备调度、施工计划等进行统一安排管理，使工程始终在受控的状态下有序进行，以确保外脚手架工程优质、安全、按期地完成。项目施工组织机构表姓名岗 位主要职责联系方式王训练项目经理全面负责施工技术、安全生产、现场指挥、协调管理13632983200张术新生产经理负责统筹安排外架工程按照施工方案施工、安全生产，质量检查验收工作13810859894阙宜钧技术负责人制定项目安全技术措施和分项安全方案，督促安全措施落实，解决施工过程中的技术问题。15767954998谌 洁安全总监项目安全生产专项总负责刘雪娇安全员督促施工全过程的安全生产，纠正违章，配合有关部门排除施工不安全因素，安排项目内安全活动及安全教育的开展，监督劳防用品的发放和使用刘开炳唐 雄质量员负责施工质量过程控制跟踪检查和隐蔽验收王玉金陈英语何荣利施工员负责本片区的劳动力、材料、机械设备的安排，保证施工进度、质量和安全17703093490雷福福13077869676张沛高机管员负责现场机具和机械设备的统筹管理，督促检查严格按照操作规程操作。负责组织协调施工电梯、塔吊的报装、日常维修保养等工作资料员负责现场安全资料的收集、整理和建档工作王友松材料员负责材料的组织供应和材料送检15973111598张昌华测量员负责建筑物测量方向及监测监控实施135317481873.2脚手架材料、设备计划7栋、9栋悬挑脚手架主要材料需求计划名 称型号规格单位数 量相应技术参数钢管48.3x3.6吨430.97现场随机见证取样复检合格对接扣个17248现场随机见证取样复检合格十字扣个121280现场随机见证取样复检合格旋转扣个5177现场随机见证取样复检合格脚手板1000800mm张8958钢筋规格650钢笆片挡脚板200宽米8430.3竹串片工字钢16号米1086.9国标密目式阻燃安全网61.8mm229669.72000目/100cm2以上钢梁锚环20条3355一级钢筋吊环20条3830一级钢筋拉绳钢丝绳15.5（6X19+1股）米40848符合相关标准规范绳夹M16个38295符合相关标准规范扎丝18#把2631注：以上材料计划中工字钢只包括9栋第一次悬挑的工程量，其他材料计划包括7栋和9栋所有悬挑段的工程量。主要设备机具需求计划名称型号规格单位数量相应技术参数钢管调直除锈刷漆机LS-48AF台1/电焊机BX-300台2/塔吊TC6013台2/架子扳手把15/力矩扳手把3/带计量的紧线钳把2/倒链葫芦1.5t个2/3.3施工进度计划本工程脚手架搭设根据工程的施工进度搭设，外架在工程竖向结构开始施工前搭设。搭设高度不得低于施工面1.2米并不得超出施工层2.5米。工程施工总控制进度计划安排见附图（具体施工时根据实际开工情况进行顺延）。3.4劳动力计划3.4.1、专职安全生产管理人员的配置 序号姓名职务联系方式安全考核合格证号1谌 洁安全总监闽建安C（2009）70034632刘雪娇安全员闽建安C（2010）70039853刘开炳安全员闽建安C（2010）70039063.4.2、主要工作内容 在项目经理的组织下，负责开展安全生产管理工作，做好作业工人及场教育及安全技术交底工作，过程监督，及时制止施工现场违章、违规行为，为作业工人提供安全可靠的作业条件，安排防护设施的落实，确保防护与工程进度的同步，组织参加各项目验收工作。 安全总监及专职安全员全面监督施工现场安全工作开展情况，对施工现场进行不定期巡查，对存在的安全隐患及时提出整改意见，督促现场隐患整改。 3.4.3、特种作业人员的配置 （施工中锚环和吊环等预埋配合的木工和钢筋工等未统计，由现场及时调配）工种需用人数特殊工种要求备注架子工9高空作业特种作业证高峰人数，另配置配合小工5人电 工1电工证电焊工1电焊工证专职安全员3安全生产考核合格证C证合 计14根据主体及装修工程计划，提前7天对所需材料进行计划并进场，提前进行架体搭设以满足现场施工需求；拆除外架前，应经多方会签，确认已不再需要此部分外架时，方可对外架进行拆除。四、施工工艺技术 4.1脚手架搭设方案4.1.1脚手架形式与高度本工程脚手架在主体结构施工阶段主要起防护作用，装修阶段主要做为施工操作架，所以本方案按同时进行二层装修施工荷载设计计算。根据施工合同及施工部署，为保证装修时后续工作的进行，本工程悬挑外脚手架起始楼层和分段情况见“工字钢悬挑架搭设及卸荷高度表”。各栋悬挑架以下部分及屋面上电梯间、消防水箱、装饰构件等高出部分（不与建筑外立面相邻侧部位）采用落地式钢管脚手架或局部悬挑脚手架（不超过20米），出屋面部分邻建筑物外墙一侧由下面的悬挑架升高搭设到位（在悬挑分段高度方案中已经考虑），所有外架必须满足安全使用的要求。施工电梯部位防护架、进料平台架详见电梯安装专项施工方案，悬挑卸料平台、悬挑防护棚方案另详专项方案，不在此方案范围内。施工电梯、悬挑卸料平台和悬挑防护棚位置必须根据“专项方案”做好预留和预埋工作。施工电梯位置应按照专项方案立杆位置要求，并根据外架钢梁平面布置图进行立杆布置，如果需要对施工电梯部位钢梁进行局部修改和调整，但是，调整前必须征得项目技术负责人和总监理工程师的书面同意。塔吊附墙位置，应根据塔吊和附墙的定位情况确定附墙的具体位置，并在布置外架立杆时给予充分考虑，合理避让，如果具体施工时塔吊附墙的安装与本设计方案外架立杆有冲突，可以局部调整钢梁和立杆的位置，但是，调整前必须征得项目技术负责人和总监理工程师的书面同意。本方案只对本工程9栋塔楼第一次悬挑扣件式双排钢管脚手架进行设计、计算和绘图，各栋脚手架的总体设计思路如下：a.因为样板房设在7栋的第二层，所以外架自4层楼面开始悬挑，又按照甲方售楼展示要求，7栋在7楼以下为售楼展示区，为不影响以上工作的有序开展，在7栋的第4层和第8层分别设计一次悬挑。7栋悬挑脚手架钢梁布置楼层、悬挑次数、悬挑高度及中间卸荷设计情况详见下表（每次悬挑钢梁各外架立杆部位必须设置斜拉钢丝绳，此钢丝绳只作为受力储备，不参加受力计算）。b.9栋外架考虑自首层开始悬挑，各悬挑段的钢梁布置楼层、悬挑次数、悬挑高度及中间卸荷设计情况详见下表（每次悬挑钢梁各外架立杆部位必须设置斜拉钢丝绳，此钢丝绳只作为受力储备，不参加受力计算）。c.除下表论述部位外其他部位搭设落地式脚手架（9栋1-10层局部搭设落地脚手架，具体位置见本方案附图）。本工程所有落地架最大搭设高度均小于50米，未达到论证条件；除9栋第一次悬挑外，其他悬挑段高度均未达到20米，未达到论证条件；本工程所有未达到论证条件的脚手架不包括在本次论证范围内，另详专项施工方案，本方案不再赘述。7栋、9栋栋工字钢悬挑架悬挑及搭设高度表根据现有图纸及设计说明规划施工部署，本工程7栋从10.95m开始搭设型钢悬挑脚手架，悬挑共分5次，型钢悬挑设置如下表：序号设置次数楼层位置共设层数楼层标高m搭设高度备注1第1次48层510.9525.9515+1.2=16.2过渡架1.2米2第2次914层625.9543.9518+1.2=19.2过渡架1.2米3第3次1520层643.9561.9518+1.2=19.2过渡架1.2米4第4次2126层661.9579.9518+1.2=19.2过渡架1.2米5第5次27屋面层679.9597.9518+1.2=19.2防护栏杆1.2米根据现有图纸及设计说明规划施工部署，本工程9栋从0.000m开始搭设型钢悬挑脚手架，悬挑共分5次，型钢悬挑按以下表格设置：序号设置次数楼层位置共设层数楼层标高m搭设高度备注1第1次18层80.00025.9525.95+1.2=27.15过渡架1.2米2第2次914层625.9543.9518+1.2=19.2过渡架1.2米3第3次1520层643.9561.9518+1.2=19.2过渡架1.2米4第4次2126层661.9579.9518+1.2=19.2过渡架1.2米5第5次27屋面层679.9597.9518+1.2=19.2防护栏杆1.2米注1：各栋电梯井不搭设脚手架，每层梁板结构施工时，采用二级直径16的钢筋，间距200 贯通电梯井（见下图），该贯通钢筋每边锚入梁板砼的长度不小于1.5米。电梯井内每隔三层（最大间隔不超过10m）设置一道木方加模板的封闭层，电梯井口立面，每层设置定型化上翻防护门（做法详附图大样图）。注2：表中搭设高度为此段悬挑外架顶层楼板与底层楼板间距再加1.20m，搭设高度即为验算时的计算高度，即为上表中“架顶标高”减“架底标高”，此1.20m高的架体，为上段悬挑架钢梁施工过渡脚手架，做为上段架体悬挑钢梁安装前及钢梁安装时，此层施工时的操作平台及防护架。在上段悬挑架钢梁布置楼层混凝土强度不低于C20及架体安装使用后，方可拆除此1.20m的脚手架，钢梁拆除时再根据实际情况搭设防护栏杆（操作平台），保证施工顺利和安全。注3：按照规范要求，外架要高出女儿墙顶1米以上，本方案按照1.2米考虑；注4：表中屋面最高点标高已经考虑了邻外墙出屋面结构的高度。注5：按照相关文件规定，上表中只有9栋第一次悬挑（以下简称“论证部位”）高度超过20米，属于超过一定规模的危险性较大分部分项工程，需要编制专项施工方案并经过组织专家论证通过后方可实施。论证部位在整个悬挑高度上设计两次中间卸荷，分别设置在3层和6层（具体的卸荷位置见附图8）。考虑下撑钢梁施工位置的偏差、焊接质量不容易保证等不利因素影响，该论证部位计算时计算高度增加一层，按照30.2米进行计算。4.1.2脚手架材料与参数1、钢管：脚手架的立杆、大横杆、小横杆、剪刀撑钢管根据现行国家标准直缝电焊钢管（GB/T13793）中规定的3号焊接钢管48.3mm，壁厚为3.6mm（考虑目前市场材质情况，计算时选用48*3.0进行折减取值），Q235钢材，强度设计值205N/mm2、弹性模量2.06105MPa。脚手架钢管尺寸并应符合现行国家标准JGJ130-2011标准，所有钢管材质应符合碳素结构钢GB/T700中的Q235-级钢的技术要求，弯曲、变形、锈蚀的或已被打过孔的钢管不得使用，钢管使用前应作调直并刷防锈漆保养，其中剪刀撑为红白相间，其余钢管为黄色。2、扣件：采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）规定，不得有脆裂、变形、滑丝现象，扣件活动部位应能灵活转动。螺栓拧紧扭力矩不应小于40N.m，且不应大于65Nm，螺栓拧紧扭力矩达到65Nm时扣件不得发生破坏，当扣件夹紧钢管时，开口处的最小距离不大于5mm。3、安全立网：应使用合格的密目式阻燃安全网，安全网为不少于2000目/100cm2，规格61.8m。要有出厂合格证和准用证，不得使用腐烂、变质和破损严重的安全立网，安全设施与安全网自重标准值0.01kN/m2。4、脚手板：采用6钢筋点焊制成的钢笆片，一般规格为1000800mm。钢笆片表面每个连接焊接点无开焊，无断裂、翘曲等现象，钢笆片自重标准值约为0.10kN/m2。5、挡脚板：采用竹串片，高度200，栏杆挡脚板自重标准值为0.160 kN/m。6、外架警示板：2mm铁皮300mm高，上面刷红白相间的油漆。7、悬挑型钢：悬挑主梁、联梁和搁置主梁的型号具体见后附钢梁统计表，钢梁上每根脚手架立杆位置处焊不小于150 mm长的25定位防滑定位钢筋头，在工字钢下部焊工字钢梁宽+100mm长的20限位钢筋头（防止钢丝绳滑动）安装卸载钢丝绳（上下钢筋头错开50mm）。悬挑主梁与联梁之间的连接固定方案见附图中相关大样图。8、楼板上固定工字钢采用三根一级直径20圆钢冷弯成型钢筋锚环预埋在楼板或梁内（见附图大样图）。楼层连墙件采用D48.3钢管。卸载钢丝绳拉钓直径20圆钢冷弯拉钓吊环，每个吊环最多吊拉两个钢丝绳，当同平面钢丝绳多于两根时，应增加吊环数量。上述材料强度须符合相关规范要求，加工大样详见附图。9、钢丝绳采用619W+1WR（钢芯），直径d=15.5mm，低强度易弯曲的镀锌钢丝绳，公称抗拉强度为1550MPa。钢丝绳严禁有断股等质量缺陷，并按要求进行保养。10、钢丝绳绳头采用M16的绳夹紧固连接，绳卡数量为不少于3个，钢丝绳卡间的距离等于67倍钢丝绳直径；钢丝绳卡应把夹座扣在钢丝绳的工作段上，U形绳卡扣在钢丝绳的尾段上。钢丝绳夹不得在钢丝绳上交替布置。11、本方案未详尽的其他材料的质量必须符合相关规范和标准的要求。12、脚手架搭设的所有材料必须按照主管部门的要求见证取样送检合格后方可使用，确保安全。4.2脚手架主体设计为保证钢梁安装的稳定性，方案中悬挑钢梁多数安装在有梁板的楼层之上，对于穿越洞口或安装在有沉板部位的钢梁，其安装做法详附图的相应节点大样图。论证部位悬挑钢梁布置在首层楼面，钢梁支撑楼层不存在阳台、空调板等悬挑构件。建筑物转角位置采用平铺放射形工字钢进行悬挑，满足锚固段不小于1.25倍悬挑长度要求,并避免钢梁的叠合和相交，因为转角部位钢梁布置较密集，所以放线时要加倍认真仔细，确保定位准确。局部不满足立杆站位要求的，加设工字钢联梁。施工电梯通道采用独立外架（在外架搭设预留部位，具体做法详见施工电梯安装专项方案）。采光井、结构镂空等部位，在两侧结构梁上架设工字钢搁置梁（做法详附图之相应大样图）。论证部位钢梁布置在首层（地下室顶板）梁板上，考虑二层以上有阳台等较大悬挑构件，导致局部钢梁的悬挑长度较大，为了方便施工、保证钢梁受力安全并有效减小钢梁的截面尺寸，该层悬挑梁采用上拉（不参加受力计算）下撑（参加受力计算）方案，具体的内容详见本方案相关附图和计算书,具体的加固部位见附表9。另外根据本方案关于工程施工顺序安排章节描述内容（详见“2.4.1 场地条件及总体施工顺序安排”），即，按照地下室后浇带设计留置施工缝，7栋和9栋塔楼以外地下室主体结构工程延后施工，并且塔楼首层梁板与塔楼以外地下室顶板之间设计有1100mm的高差设计，以上两点保证了下撑钢梁的安装和作业空间，该方案安全可行。本层悬挑钢梁设置下撑钢梁的部位详见：附表9：9栋首层悬挑架悬挑钢梁工程量统计表。钢梁按悬挑长度及立杆和联梁的布置情况选择钢梁型号，根据钢梁平面布置图经过计算确定本方案中悬挑主钢梁的型号见本方案钢梁统计表。主钢梁上部安装联梁的按联梁最大跨度、最高悬挑高度、最多立杆布置等最不利组合位置进行验算，根据验算结果及相关规范规定，本工程联梁均采用16#工字钢。各主钢梁位置在每条立杆对应位置均设置上拉钢丝绳，该钢丝绳作为钢梁的受力储备，不参加受力计算。以上关于脚手架主体设计的相关内容详见本方案的相关附图和计算书。4.2.1 脚手架架体设计4.2.1.1工字钢悬挑脚手架构造表立杆纵距La立杆横距Lb内立杆到结构外边最小间距纵向水平杆步距横向水平杆间距悬挑梁拉绳及卸荷钢丝绳连墙件间距悬挑型钢搭设最高高度1.5m0.85m400mm1.8m1.5m15.5（6x19+1）见本方案4.3.2之第3条-（6）见钢梁统计表见“工字钢悬挑架悬挑及搭设高度表”注：本方案设计是按照每段悬挑架架体仅允许同时二层装修施工荷载。4.2.1.2各栋悬挑钢梁长度明细表及施工说明和注意事项（见方案钢梁工程量统计表说明部分）。4.2.1.3悬挑脚手架构造设置1、立杆设置 立杆纵向间距为1500mm，横向间距850mm，脚手架内立杆与各单体结构外边的最小净距400mm（考虑外墙分段线条最大凸出尺寸为300mm），尽量保证各栋外架的外立杆在同一垂直面内，在保证正常安全使用的前提下兼顾架体的外立面美观漂亮。2、水平杆设置 纵、横向水平杆步距1800mm，横向水平杆纵向间距1500mm，主节点处必须设置一根横向水平杆，用直角扣件紧固连接在立杆上且不得拆除，扫地杆离底高度200mm 。横向水平杆在下、纵向水平杆在上，两根纵向水平杆中间设置2根填芯杆（安装钢筋网片脚手板需要），用直角扣件紧密连结在横向水平杆上。3、剪刀撑与横向斜撑设置 剪刀撑应符合以下要求： 1)每道剪刀撑跨越立杆的根数宜在57根之间，每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面倾角宜在4560度之间。 2)架体各悬挑段在外侧全立面连续设置剪刀撑（遇施工电梯，塔吊附墙处断开）。 3)剪刀撑的斜杆采用搭接，其搭接长度必须大于1m，且至少用三个旋转扣件扣牢。 4)剪刀斜撑杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不应大于150mm。横向斜撑应符合以下要求：1)各悬挑段除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。2)横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜撑应采用旋转扣件固定在与之相交的横向水平杆或其伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。3)开口型双排脚手架的两端（施工电梯两侧等处）均必须设置横向斜撑。4、 构配件设置 脚手板: 每隔一步外架上均满铺钢笆片，距离墙、柱、楼面结构外边的距离不应大于150mm。钢笆片与纵向水平杆、填芯杆之间要用18号铁丝扎牢，扎点数不小于6个，并且四角均应有。挡脚板：每隔一步外架上外立杆内侧设置200 高通长挡脚板。 安全网：脚手架外满挂合格密目式阻燃安全网，并用18#铁丝绑扎牢靠。 水平安全兜网及封闭 ：为保证主体结构施工与外墙装饰施工安全，脚手板应铺设牢靠、严实。施工层以下每隔三层应用安全网双层兜底全封闭。脚手架与主体结构之间的空隙使用脚手板每三层一满封闭。在悬挑架分离层位置处与主体结构之间的空隙（水平面和立面）必须使用脚手板满封闭。护身栏杆：护身栏杆高度为600和1200mm处各一道；5 、连墙件构造 ：设置方案见本方案4.3.2之第3条-（6）。连墙件的布置应满足：a、应靠近主节点设置，偏离主节点的距离不应大于300mm；b、应从底层第一步纵向水平杆处开始设置，当该处设置有难度时，应采用其它可靠措施固定；c、应优先采用菱形布置，或采用方形、矩形布置。d、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并不应大于4m。e、连墙件的连墙杆呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接； f、连墙件必须采用可承受拉力和压力的构造。必须采用刚性连墙件与建筑物连接。g、在架体中的卸荷层，连墙件为每层每跨（3.01.5m）设置，并使小横杆全部顶紧结构外侧。h、脚手架在施工电梯处的连墙件应按开口型脚手架的设置要求，两端必须设置连墙件，并且每层设置，施工电梯处架体内部连墙件设置同上述构造要求。I、在建筑物的转角位置梁侧必须设置连墙杆。采用48.33.6mm钢管及扣件连接构造，连墙件水平杆内段与埋设在楼面边梁中的立杆（埋入不低于C20混凝土中、锚固长度不小于300mm，伸出楼面均不小于400mm）用双直角扣件紧固连接，连墙件水平杆外段与架体主节点处的内、外立杆用直角扣件紧固连接；剪力墙处连墙件采用在剪力墙上预留63mm洞口（套PVC管），将连墙件穿进预留洞口，剪力墙内、外侧用钢管扣紧连墙杆进行拉结，内侧采用双扣件。墙体厚度不小于200mm，混凝土强度不低于C20。6、支承结构：普通部位，工字钢纵向间距不得大于设计脚手架立杆间距。当悬挑梁不能满足立杆站位要求时，可利用立杆两侧的悬挑梁，加设联梁保证立杆站位，保证每根立杆均架设在钢梁上。主梁工字钢在结构内的锚固长度不小于1.25倍悬挑长度。部分位置（如天井、两单元间隔处等）需在两边结构梁上架设工字钢搁置梁满足立杆支撑要求。在楼板混凝土强度达到设计强度的50%时，方可开始安装工字钢悬挑梁，工字钢尾部间距200mm设置两个钢筋锚环（两个锚环的间距为200），靠近尾部锚环距工字钢尾部200mm。在距结构外边缘100mm处设外锚固锚环。工字钢应与锚环之间用木楔楔紧。遇剪力墙、异形柱及方柱处则预留工字钢尺寸洞口（做法见附图之相应节点大样图），工字钢应尽量垂直墙轴线设置，减小留洞尺寸，为避免外大角处剪力墙钢筋损害，留设洞口应按结构施工说明的要求设置洞口加强筋。当钢梁穿越洞口或下沉板时，钢梁必须跨越，锚固到结构梁上（具体做法详附图之对应节点图）。楼板混凝土强度为C30以上。钢梁安装验收完成且楼板砼强度C20后再搭设脚手架，C25后才承受全部荷载。注：L1为钢梁悬挑长度，L2位钢梁在建筑物中的锚固长度工字钢悬挑示意图7、工字钢悬挑转角部位在角部呈放射性状布设悬挑工字钢后，在双排架纵向（内排、外排立杆）使用16#工字钢搭在原主梁工字钢上，满足角部两边的立杆的支撑，然后将主次工字钢重合处满焊处理（具体做法见附图大样图及方案相关说明）。阳角工字钢内锚固段在楼面梁板上的锚固长度大于等于1.25倍外悬挑长度（具体做法详见附图）。8、工字钢拉绳及卸荷钢丝绳装置： 在每一悬挑楼层的上一层设置工字钢拉绳，拉绳间距不大于1500mm（1）拉绳钢丝绳采用低强度易弯曲的15.5（6x19+1股）光面钢丝绳，其公称抗拉强度为1550Mpa；（2）工字钢的反拉钢丝绳在内外立杆处各单独设置一道（不得用一根钢丝绳通过吊环拉内外吊点），竖向高度不应低于一层楼的高度；（3）钢丝绳的上端应穿入U形钢筋吊环回头形成绳扣，下端吊挂悬挑梁底包括悬挑梁及小横杆在内的主节点后回头形成绳扣，采用绳夹紧固连接，绳夹数量为不少于3个，钢丝绳夹间的距离等于67倍钢丝绳直径；钢丝绳夹应把夹座扣在钢丝绳的工作段上，U形绳卡扣在钢丝绳的尾段上。钢丝绳夹不得在钢丝绳上交替布置。（4）在型钢顶面对应内外立杆处焊接不小于150 mm长的25定位防滑定位钢筋头,内外侧立杆处各反拉一道钢丝绳。（5）在设置型钢反拉钢丝绳时，钢丝绳与悬挑工字钢梁和内、外立杆应保持在同一垂直平面内，反拉钢丝绳与水平面夹角不得小于45度，反拉钢丝绳吊环埋设在上一层梁内；（6）U形钢筋吊环应采用HPB300级直径为20mm的钢筋冷弯成型，锚固长度不应小于30d，应同悬挑梁一侧在同一垂直面，埋设在悬挑梁上一层的C30建筑物结构外边的梁、柱、墙内，不应
