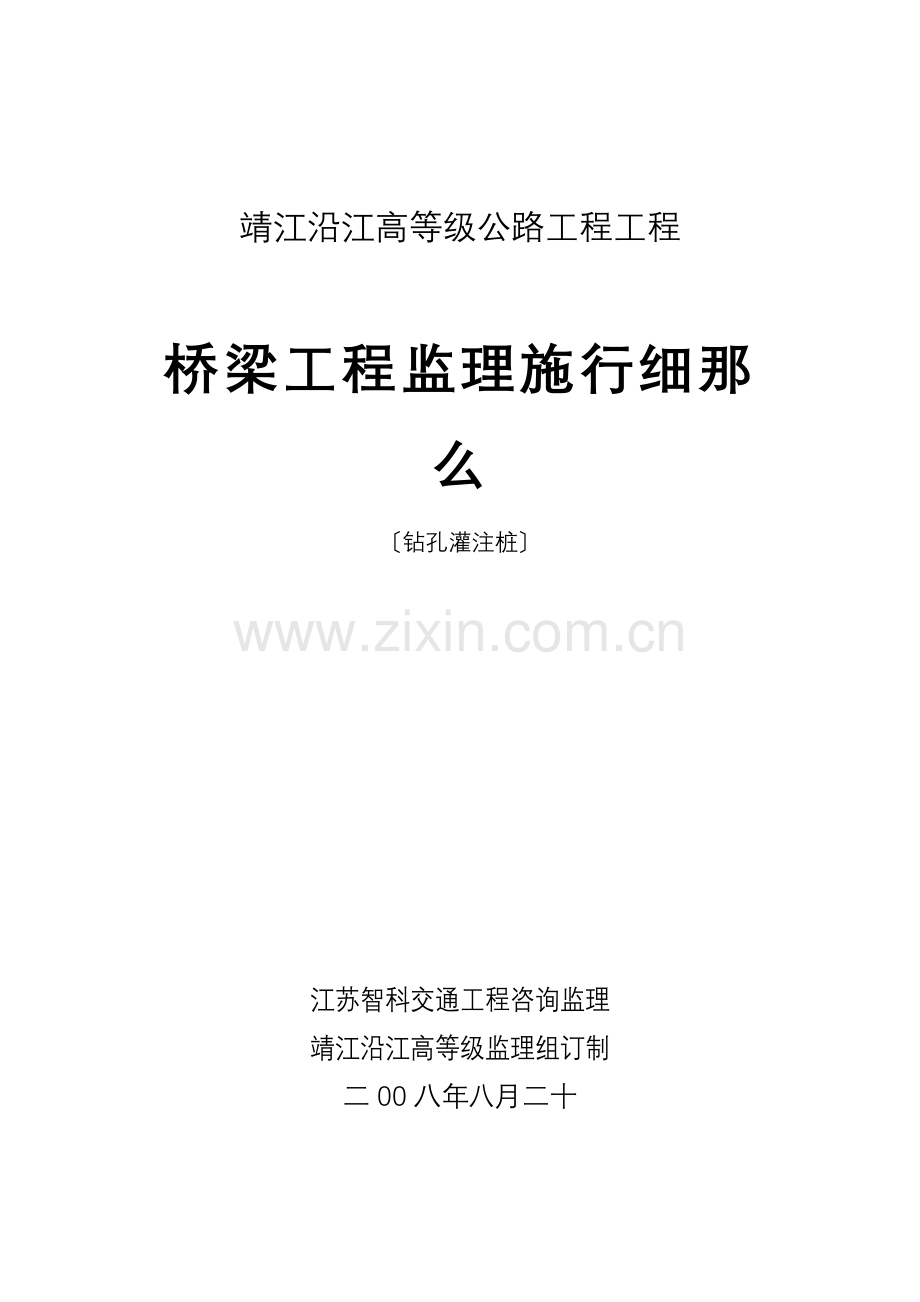

靖江沿江高等级公路工程项目桥梁监理实施细则（钻孔灌注桩）.doc

靖江沿江高等级公路工程工程

桥梁工程监理施行细那么
〔钻孔灌注桩〕

江苏智科交通工程咨询监理
靖江沿江高等级监理组订制
二00八年八月二十

钻孔灌注桩监理施行细那么

第一章、编制根据
1、公路工程质量检验评定
2、公路桥涵施工技术
3、公路工程水泥及砼试验规程
4、公路工程集料试验规程
5、公路工程施工监理
6、、设计
7、质检站、指挥部下达的各种指性及监理工程师
8、靖江沿江公路工程监理表式
第二章、监理施行细那么
桩基工程是桥梁监理工作的一个重点。施工条件复杂既是重要部位又是隐蔽部位在监理工作中必须给予充分的重视。承包人提交申请开工后征得监理工程师同意方可进展首桩施工。首桩的目的是复核地层情况和检验施工技术方案的可靠性确定护筒埋深、泥浆配制比重等参数指导后续桩基施工。监理工程师在此过程中按相应的和施工质量检验执行。
一、 施工准备
1、驻地监理组初审承包人提交的〈〈施工技术方案报审表〉〉签认后报总监。
2、原材料报验：
（1） 承包人进场的原材料〔砂、石、水泥、钢筋〕进展复核试验进场数量是否满足要求；
（2） 检查制浆用的粘土或膨润土其性能是否满足要求；
（3） 检查焊接用焊条是否符合要求；
3、对混凝土配比进展复试
4、测量、放样
对承包人施工放样进展复核一是计算复核二是实地测设复核。经检查确认无误且精度合格承包人的临时控制桩、点布置合理保护妥善。
5、现场测试设备
检查承包人的现场试验设备及数量是否满足要求。
一般应具有：
泥浆比重计： 一套
泥浆粘度计： 一套
泥浆含砂量试验用具： 一套
孔规： 1个
测绳：〔配钢尺校验〕 1根
测锤：〔自制〕 1个
坍落度桶： 1只
混凝土试模：15╳15╳15 4组
磅秤： 1台
6、机械设备
〔1〕检查钻机、钻浆泵、发电机组、混凝土拌和楼〔机〕、混凝土运输车等机械的工作性能。其中除钻机外都必须有备用机械；
（2） 查护筒直径、壁厚、长度；
（3） 查导直径、总长度、封性；
（4） 查首灌混凝土储料斗容积爬梯或升降机械工作性能。
以上都符合要求。
7、埋设护筒钻机就位：
（1） 护筒应用钢护筒并应具有足够的强度和刚度
（2） 护筒埋设后应报验并应得到监理工程师认可
（3） 护筒内径应大于桩径200-300cm以上
（4） 护筒顶面中心平面允许偏向+5cm钢护筒与桩轴线的偏向不应大于1/100
（5） 护筒顶端高程当使用正循环钻机时应高出地下水位或也外水位1.5-1.0m且高出地面0.3m
（6） 钻机就位钻杆中心线应与钻孔桩中心线重合
（7） 钻机平台标高当作为测孔深的参照标高时应请现场监理认可
8、泥浆池：容量应能满足一个桥台钻孔桩的沉淀量要求且沉淀池底应比泥浆池底低100 cm左右。
二、 成孔
1、钻孔：钻孔时要求承包人按设计提供的地质剖面图选择合理的转速和进尺速度并适时检查泥浆及含砂率情况 以校核原设计提供的地质情况作为原始记录绘制柱状图掌握第一手资料。
当采用正循环施工时泥浆比重要求是：在粘土和亚粘土中成孔应控制在1.1-1.2；在砂土和较厚的夹砂层成孔应为1.1-1.3；在穿过砂夹卵石层或易塌的土层及淤泥质土层时应为1.2-1.3。当采用反循环施工时泥浆比重控制比正循环施工相对大0.05为宜。
在整个钻进过程中要随时注意地质变化和钻孔情况以便适时调整转速或及时采取技术措施处理突发。
保持适当的水头高度和泥浆浓度是钻孔成功的关键。
2、清孔：
终孔孔深经现场监理检验确认后可立即清孔。清孔应根据设计要求、钻孔、机具设备条件和地层情况根据现有地质资料分析一般采用换浆、抽浆。不认采用何种清孔在清孔排渣时必须保持孔内水头防止坍孔。不得用加深钻孔深度的方式代替清孔。清孔完毕后应从孔底提取泥浆试样泥浆性能指标应到达如下要求：比重1.03-1.10；粘度17-20S；含砂率〈2；胶体率〉98。
胶泥应用清水彻底搅拌成悬浮体使在灌注混凝土及至施工完成钻孔孔壁保持稳定。
3、验孔：
在钻杆提出后对成孔进展验孔验孔用专用仪器测定当缺乏上述仪器时可采用孔规进展。孔规直径不得小于设计直径〔长度4-6d〕孔规应一直下到孔底否那么必须进展二次清孔同时应测量孔的倾斜率倾斜率应不大于1。承包人应填写C-2-2表及其附表C-1-33并请现场监理书面确认。
三、 钢筋笼制作及安装
1． 钢筋灌注桩所用钢筋平时必须按要求分批抽样检验检验内容有：原材料拉伸、弯曲试验焊接后的拉伸、弯曲试验并报监理组认可。
2． 钢筋制作场地必须硬化处理进场钢筋应分类挂牌堆放并且架空堆放距地面15cm场外需设防雨措施。
3． 现场钢筋制作必须严格按照设计图纸和技术要求进展。焊接应采用502、506焊条。监理有疑义时可要求承包人做相关试验。钢筋笼分节制作完毕后应认真进展自检并填报C-2-4表并附C-1-33表经现场监理检查认可后进展钢筋笼安装。
4． 钢筋笼安装时焊接接头宜采用双面焊焊缝长度≥5d双面焊有困难时采用单面焊焊缝长度≥10d。相邻接头必须错开错开间隔 不小于35 d同一断面接头数不大于50。
5． 钢筋笼安装就位时宜采用十字式或三点式吊装保护层设置应完好。一定要按要求进展对中底面高程允许偏向控制在+50mm内。钢筋笼应采取有效措施进展固定以防止上浮和偏移。
四、 装内模导、储料斗
1．当桩顶设计标高超过护筒底标高时应使用内模。下内模时应注意模底与桩孔接合处防漏浆措施一般采用草笼缠绕再压砂。内模垂直度应控制在1范围内。内模一般采用钢模也可采用木模内蒙铁皮。
2．导直径一般采用25-35cm导应按顺序编总长度应满足孔深要求。导使用前应进展水试验导下口悬高不大于40cm。下部应设导向装置使导在浇筑混凝土过程中始终处于孔洞中心。
3．储料斗顶面距泥浆面不小于4.0 m容积应满中首灌料灌注导埋深不小于1.0 m。储料斗与导接合处应设置隔水栓。
4.导安装完毕后,再次测量孔深计算沉淀厚度。当沉淀厚度超过30 cm必须进展二次清孔。
5.从清孔停顿至混凝土开场浇灌应控制在1.5-3小时一般不得超过4小时否那么应重新清孔。
五、 灌注混凝土
1． 灌注混凝土前必须填报C-2-6表并将施工配合比标志牌悬挂于显眼处现场监理签认后才可开场。
2． 现场搅拌设备必须经计量标定标定合格前方可按施工配比设置称量参数送料搅拌。拌和时间要保证混凝土坍落度要符合要求工作性能应良好且必须得到现场监理检查认可〔试验〕。
3． 灌料必须满足导下口初次埋深不小于1.0 m并且导内存留的混凝土高度足以抵抗钻孔内的泥浆侵入导。经历告诉我们：首灌料灌注成功预示着整根桩已成功了一半。
4． 灌注混凝土应连续进展不得中断孔内混凝土每小时上升速度不宜小于2 m。应经常测量混土面深度导埋深应始终控制在2-6 m范围内。
5． 灌注过程中根据导埋深确定拔节数要勤检查均匀拔保持埋深度在2-3 m。每拆卸一根导应记录灌注的混凝土量和混凝土顶面的高程、导埋深。
6． 灌注完毕时混凝土顶面应高于设计标高50-100 cm以保证凿除桩头后设计标高处桩体质量符合要求。
7． 桩身混凝土承包人应分上、中上、中下、下各制作一组混凝土试件共计四组。监理抽检不少于1组。
8． 现场记录必须及时、认真、明晰、准确详细相关人员现场签字确认。
六、 成桩报验
1． 填C-2-5表报监理工程师认可。
2． 一定限后进展动测及试压块检验并填A-11表?工程报验单?。监理工程师认可后签发B-5表?工程检验认可书?。
七、 首桩总结
首根灌注桩实物施工完毕承包人必须进展成桩总结整理原始记录。根据成桩质量检验、动测合格结果分析施工中各步骤的控制数据指导后续桩基施工。
完毕语：
钻孔灌注桩是多数桥梁、构造的根底其隐蔽性较强现场监理必须全过程旁站。

八、 资料归档
资料应现场按工序随检随验没有自检资料监理有权回绝验收以保证资料及时、准确、、可信一整套资料完成后及时归档保存。
钻孔灌注桩报验资料：
1、工程检验认可书
2、工程报验单
3、中间检验申请单
4、施工放样报验单
5、桩钢筋现场质量检验单〔开钻前〕
6、桩钢筋现场检测记录表〔开钻前〕
7、桩成孔过程记录表〔钻孔中及清孔后〕
8、桩成孔现场质量检验单〔清孔完毕后〕
9、现场检测记录表〔清孔完毕后〕
10混凝土浇筑申请单〔砼灌注前〕附砼现场实测记录
11、钻孔桩混凝土灌注记录〔砼灌注中〕
12、灌注桩混凝土施工记录〔砼灌注中〕
13、灌注桩现场质量检验单〔砼灌注后〕
14、现场检测记录表〔砼灌注后〕

泰州沿江公路靖江段建立工程

承包 合同
监理 编

工 程 检 验 认 可 书
B—5
致〔承包人〕 ：
你以第 工程报验单所报的
工程经检验确认为合格。

测量放样认可
材料检验认可
施工质量认可

签字：
年 月 日

签字：
年 月 日

签字：
年 月 日

备注：

驻地监理工程师： 年 月 日
总监理工程师代表： 年 月 日
总监理工程师助理： 年 月 日
泰州沿江公路靖江段建立工程

承包 合同
监理 编

工 程 报 验 单
A—11
致〔驻地监理工程师〕 ：
按合同和规定要求已完成 并经
自检合格报请查验。
附件：自检资料。
承包人 日
查验结果：
查验工程
查验点数
合格点数
合 格 率
查验结果
备 注

附：查验资料
检查员 日
专业监理工程师：
专业监理工程师 日
驻地监理工程师 日
由承包人呈报二份确认后监理组留一份退承包人一份。
泰州沿江公路靖江段建立工程

承包 合同
监理 编

中 间 检 验 申 请 单
A—10
致〔专业监理工程师〕 ：

以下作业内容已按合同要求完成请予检验。
工程工程：
检验工程
地点及桩
检验内容
要求到现场检验时间
备 注

承包人： 年 月 日
现场监理 附件：检验资料
道路、构造工程师
试验工程师
测量工程师

签字：
年 月 日

签字：
年 月 日

签字：
年 月 日
以上工作内容按合同要求检验合格/不合格可以/不可以继续进展。

驻地监理工程师： 年 月 日
由承包人呈报二份批准后驻地监理工程师留一份退承包人一份。
泰州沿江公路靖江段建立工程

承包 合同
监理 编

施 工 放 样 报 验 表
A—4
致〔测量监理工程师〕 ：
根据合同要求我们已经完成
〔起站桩或工程部位名称〕的施工放样工作如下请予查验
附件：1、测量及放样资料 2、导线点、水准点调整情况及一览表 3、控制桩及控制点的护桩设置一览表及草图

承包人： 年 月 日
桩或位置
工程或部位名称
放 样 内 容
备 注

查验结果：

测量员： 年 月 日
测量监理工程师：

合格 纠正过失后再报 纠正过失后合格

测量监理工程师： 年 月 日
由承包人呈报三份作出结后监理组留档一份另一份退承包人。
泰州沿江公路靖江段建立工程

承包 合同
监理 编

钻孔桩钢筋现场质量检验单
C－2－4
工程名称

施工时间

桩及部位

检验时间

项次
检 验 项 目
规定值或允许偏向
检验结果
检验和频率
1
主

筋
根数〔mm〕

直径〔mm〕

间距〔mm〕

焊接长度〔mm〕

2
骨
架
筋
长度〔mm〕

外径〔mm〕

3
箍筋、螺旋筋间距〔mm〕

4
保护层厚度〔mm〕

结：

监理工程师： 年 月 日

承 包 商： 年 月 日泰州沿江公路靖江段建立工程

承包 合同
监理 编

钢筋加工及安装现场质量检验单
C－2－21
工程名称

施工时间

桩及部位

检验时间

项次
检 验 项 目
规定值或允许偏向
检验结果
检验和频率
1
受力钢
筋间距
(mm)
两排以上排距

同
排
梁板、拱肋

根底、墩台、柱

灌 注 桩

2
箍筋、横向程度钢筋、
螺旋筋间距(mm)

3
钢筋骨架尺寸
(mm)
长

宽、高或直径

4
弯起钢筋位置(mm)

5
保护层厚 度
(mm)
柱、梁、拱肋

根底、墩台

板

结：

监理工程师： 年 月 日

监理工程师： 年 月 日

承包人： 年 月 日泰州沿江公路靖江段建立工程
钻孔桩终孔后灌注混凝土前检查记录

合同 桥名 C－6－4
施工

检查日

墩台

桩

设计桩径
(m)

实 际
桩 径
(m)

孔 径
偏 差
(m)

护筒顶标高
(m)

护筒底标高
(m)

设计孔
底标高
(m)

终孔孔
底标高
(m)

灌注前
孔底标高
(m)

沉淀层
厚度
〔cm〕

泥浆
相对度
(g/cm3)

泥浆
含砂率

钢筋

骨架
主筋根数及钢

焊接方式及长度

主筋直径
(mm)

骨架顶面标高(m)

吊放节数
(节)

骨架底面标高(m)

混凝土
设计标
(Mpa)

混 凝 土
配 合 比

混 凝 土
坍 落 度

钻孔中出现的问题及
处理

检查

检查者 复核者 承包商 监理工程师

泰州沿江公路靖江段建立工程

承包 合同
监理 编

混凝土浇筑申请单
C－2－6
工程名称

工程部位

图纸

里程桩

混凝土标

工程量

申请日

预计浇筑时间

材 料 名 称
存放点或
料场
批准文
备 注
砂

碎石

水泥

掺加料

支架、模板

脱模剂

机具设备及数量

机具设备备用量

主要技工

混凝土配合
比试验单
编
水
灰
比
每立米混凝土中各项材料
用量 〔公斤〕
矿
料
级
配
坍

落

度
体积重
(公斤/立方米)
抗压强度
〔MPa〕
水泥
砂
卵石
碎石
水
掺加剂
龄(天)
强度

结：

监理工程师： 年 月 日
承包人： 年 月 日
泰州沿江公路靖江段建立工程
混凝土工程施工记录表

合同 C－6－2
施工 工程名称
施工部位 施工日
试件组
1
2
3
4
5
6
混凝土强度

混凝土配比

水泥品种及标

混
凝
土
组
成
材
料
kg/m3
水泥

砂

石子

水

外加剂

水灰比

坍落度〔cm〕

外加剂品种

拌和及振捣

施工气温〔℃〕

养护

龄〔天〕

抗压强度〔MPa〕

抗折强度〔MPa〕

试验者 校核者 承包商
泰州沿江公路靖江段建立工程

承包 合同
监理 编

钻孔灌注桩现场质量检验单
C－2－5
工程名称

施工时间

桩及部位

检验时间

项次
检 验 项 目
规定值或允许偏向
检验结果
检验和频率
1
混凝土强度〔Mpa〕

2
桩 位
〔mm〕
群 桩

排架桩

3
倾斜度
直 桩

斜 桩

4
沉淀厚度
〔mm〕
磨擦桩

支承桩

5
钢筋骨架底面高程〔mm〕

结：

监理工程师： 年 月 日
承包商： 年 月 日
