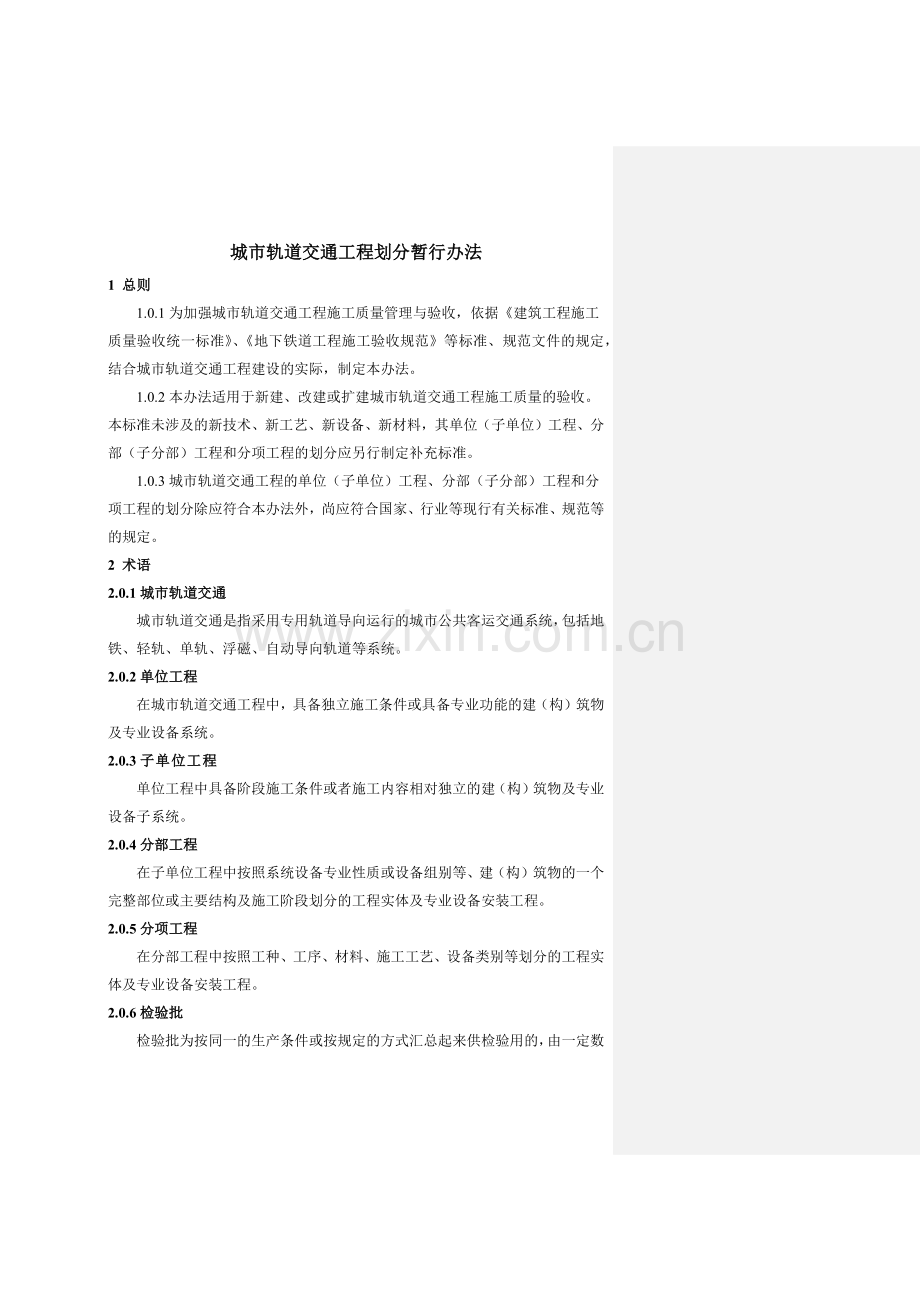

城市轨道交通工程划分暂行办法（征求意见稿）《城市轨道交通工程质量验收制度研究》课题组二〇一二年十一月城市轨道交通工程划分暂行办法 1 总则 1.0.1为加强城市轨道交通工程施工质量管理与验收，依据《建筑工程施工质量验收统一标准》、《地下铁道工程施工验收规范》等标准、规范文件的规定，结合城市轨道交通工程建设的实际，制定本办法。 1.0.2本办法适用于新建、改建或扩建城市轨道交通工程施工质量的验收。本标准未涉及的新技术、新工艺、新设备、新材料，其单位（子单位）工程、分部（子分部）工程和分项工程的划分应另行制定补充标准。 1.0.3城市轨道交通工程的单位（子单位）工程、分部（子分部）工程和分项工程的划分除应符合本办法外，尚应符合国家、行业等现行有关标准、规范等的规定。 2 术语 2.0.1城市轨道交通城市轨道交通是指采用专用轨道导向运行的城市公共客运交通系统，包括地铁、轻轨、单轨、浮磁、自动导向轨道等系统。 2.0.2单位工程在城市轨道交通工程中，具备独立施工条件或具备专业功能的建（构）筑物及专业设备系统。 2.0.3子单位工程单位工程中具备阶段施工条件或者施工内容相对独立的建（构）筑物及专业设备子系统。 2.0.4分部工程在子单位工程中按照系统设备专业性质或设备组别等、建（构）筑物的一个完整部位或主要结构及施工阶段划分的工程实体及专业设备安装工程。 2.0.5分项工程在分部工程中按照工种、工序、材料、施工工艺、设备类别等划分的工程实体及专业设备安装工程。 2.0.6检验批检验批为按同一的生产条件或按规定的方式汇总起来供检验用的，由一定数量样本组成的检验体。 3 基本规定 3.0.1城市轨道交通工程质量验收单元应划分为单位（子单位）、分部（子分部）、分项工程和检验批。 3.0.2单位工程的划分按照“具备独立施工条件，能形成其相应的使用功能的建筑物、构筑物、专业设备系统以及专业性较强、需从常规单位工程中分离且具备全线独立施工条件的某一重要工序为一个单位工程。” 建筑规模较大、建设周期较长的单位工程，可将其具备独立施工条件或者能形成独立使用功能的部分划分为一个子单位工程；一个建筑规模较大、建设周期较长的单位工程采用不同工法施工时，可将单位工程按工法划分为若干个子单位工程或分部工程。系统设备安装工程的单位工程应按系统设备专业划分，子单位工程（或分部工程）可以按照工种种类、设备组别或区段划分。 3.0.3一个分部工程可由几个子分部工程组成，分部工程的划分应按下列原则确定： 1、分部工程的划分应按专业性质或施工部位确定； 2、当分部工程较大或较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干个子分部工程。 3.0.4分项工程应按主要工种、施工工艺、设备类别等进行划分；分项工程可由一个或若干检验批组成。 3.0.5检验批可根据施工及质量控制和专业验收要求按施工段或部位等进行划分。 4 城市轨道交通工程质量验收单元的划分 4.0.1每个车站划分为一个独立单位工程。由于工程的复杂性、施工的阶段性，以及合同分割等因素，车站单位工程划分为主体土建工程、装饰装修工程、建筑设备安装工程（含临近半区间的建筑设备安装工程）、附属土建工程四个子单位工程，每个子单位工程包括若干个分部工程。 4.0.2每个区间划分为一个独立单位工程，区间单位工程划分为正线土建工程、附属土建工程两个子单位工程，临近半区间设备安装工程纳入车站建筑设备安装子单位工程。当一个区间由不同的工法施工时，每种工法划分为一个子单位工程或分部工程。 4.0.3每个主变电站划分为一个单位工程，其中土建工程、外电安装及供电设备安装工程各为一个子单位工程。土建子单位工程按照《建筑工程施工质量验收统一标准》（GB50300-2001）划分为分部（子分部）工程、分项工程。 4.0.4车辆段、停车场及基地综合工程划分为一个单位工程，并划分为道路工程、桥梁工程、室外建筑环境、室外安装、房屋建筑工程、工艺设备安装工程等若干子单位工程。 4.0.5全线轨道交通系统设备安装工程按专业情况划分为单位工程，并可按照子系统或者单机工程划分为子单位工程和分部工程。 4.0.6轨道交通系统设备安装工程包括以下单位工程：通信系统（下设专用通信系统、公安通信系统、民用通信系统、乘客信息系统四个子单位工程）、信号系统、供电工程、屏蔽门/安全门系统安装工程、自动售检票系统、防灾报警系统、气体灭火系统、综合信息管理系统、综合监控系统、电（扶）梯安装工程、门禁系统等。 4.0.7全线轨道工程为一个单位工程，可根据里程和区域划分子单位工程。 4.0.8城市轨道交通工程单位（子单位）工程划分应符合附录A的规定，分部（子分部）工程、分项工程的划分应符合附录B（参照表1~表21）的规定，检验批的划分按照各专业规范的要求划分。 5 附则 5.0.1 本办法自颁布之日起施行。 5.0.2 本办法由国务院住房和城乡建设行政主管部门负责解释。附录A 城市轨道交通工程单位（子单位）工程划分表序号单位工程子单位工程 1 车站工程主体土建工程（明挖、盖挖、暗挖、高架）附属土建工程（明挖、盖挖、暗挖、高架）建筑设备安装工程（含临近半区间）建筑装饰装修工程 2 区间工程正线土建工程（暗挖法、盾构法、明挖法、盖挖法、U型槽、高架、路基）附属土建工程（连络通道、泵房、风井、风道） 3 车辆段、停车场基地综合工程路基工程道路工程桥梁工程室外建筑环境室外安装管线（道）工程房屋建筑工程工艺设备安装 4 主变电站工程送电工程（进线部分）土建工程电器设备安装工程 5 轨道工程正线轨道工程站场及出入线段轨道工程 6 信号系统正线信号系统车辆段(停车场)信号系统 7 通信系统专用通信系统公安通信系统民用通信系统乘客信息系统 8 自动售检票（AFC）系统 / 9 防灾报警（FAS）系统 / 10 气体灭火系统 11 综合信息管理（IMS）系统 / 12 旅客信息（PIS）系统 /删除这个单位工程 13 综合监控（ISCS）系统电力监控（SCADA）系统环境与设备监控（BAS）系统 14 门禁（ACS）系统 / 15 电（扶）梯电扶梯安装工程电梯安装工程 16 屏蔽门、安全门系统屏蔽门安装工程安全门安装工程 17 供电工程 35KV变电所安装工程接触网工程 110KV变电所安装工程 18 人防工程出入口及区间人防防护设备安装工程防淹防护密闭隔断门工程 19 市政道路工程道路改移、恢复工程管线改迁工程 20 （运营）资产管理系统 / 21 声屏障工程 / 22 供冷站 / 备注：1、本表中未包含的项目，可参照相关标准执行； 2、如无综合监控单位工程，电力监控、环境与设备监控等子单位工程可以放回各自专业，作为子单位工程或分部工程； 3、通信工程可以分为专用通信系统、民用通信系统、公安通信系统、乘客信息系统四个子单位工程； 4、门禁系统可放入综合监控系统，也可单独列为单位工程； 5、接触网工程子单位工程中包括环网电缆、杂散电流防护分部工程； 6、声屏障单独列为单位工程。表1 车站单位工程划分表子单位工程分部工程子分部工程分项工程主体土建工程地基基础及支护结构土方工程土方开挖，土方回填地基基础处理灰土地基，高压喷射注浆地基，注浆地基，水泥土搅拌桩地基，砂和砂石地基，PHC管桩，土工合成材料地基，强夯地基，树根桩，碎石桩，堆载预压地基桩基础钢筋混凝土灌注桩，静力压桩，先张法预应力管桩，钢筋混凝土预制桩混凝土基础模板、钢筋、混凝土、后浇带混凝土、混凝土结构缝处理砌体基础砖砌体、混凝土砌块砌体、配筋砖砌体劲钢（管）混凝土劲钢（管）焊接、劲钢（管）与钢筋的连接、混凝土支护工程地下连续墙（成槽、钢筋、混凝土），混凝土灌注桩（成孔、钢筋、混凝土），SMW桩支护（水泥土搅拌、型钢插拔），锚杆及土钉墙支护，初期支护、水泥土搅拌桩支护，高压喷射注浆支护，钢筋网喷混凝土，钢或混凝土支撑，降水与排水冠梁钢筋、模板、混凝土支撑混凝土支撑，钢支撑地层超前支护及加固管棚，超前小导管，超前锚杆，注浆加固防水工程 / 防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，塑料板防水层，金属板防水层，膨润土防水毯防水层、细部构造，注浆主体结构（含站台和站台内用房）混凝土结构模板，钢筋，混凝土，现浇结构，装配式结构砌体结构砖砌体、混凝土小型空心砌块砌体、配筋砖砌体、填充墙砌体、石砌体衬砌模板及支架工程，钢筋工程，混凝土工程，背后回填注浆，砌体结构，白蚁防治中间柱及柱基钻孔灌注桩基础，钢管柱加工制作，钢筋柱的就位与对中，钢管柱与柱基的连接，梁、板与柱的节点，钢管柱防腐蚀，钢管柱防火钢结构钢结构焊接，钢结构连接，钢结构制作，紧固件连接，零部件加工，单层钢结构安装，多层及高层钢结构安装，钢结构涂装，钢结构组装，钢构件预拼装，钢网架结构安装，压型金属板网架及索膜结构网架制作，网架安装，索膜安装，网架防火，防腐涂料劲钢（管）混凝土结构劲钢（管）焊接、螺栓连接、劲钢（管）与钢筋的连接、劲钢（管）制作、安装，混凝土建筑屋面卷材防水屋面保温层，找平层，卷材防水层，细部构造涂膜防水屋面保温层，找平层，涂膜防水层，细部构造刚性防水屋面细石混凝土防水层，密封材料嵌缝，细部构造金属板屋面金属板屋面，密封材料嵌缝，细部构造玻璃屋面玻璃屋面，密封材料嵌缝，细部构造人防工程 / 钢筋工程，预埋件，预留孔洞，防水混凝土工程接地网 / 土方开挖，接地装置安装，土方回填附属土建工程（子）分部、分项工程划分同主体土建工程建筑设备安装工程（含临近半区间）通风与空调工程送、排风系统风管与配件制作、消声器制作与安装、风管系统安装、通风机安装、风管与设备防腐施工、系统调试等防排烟系统风管与配件制作、风管部件制作、风管系统安装、风机与空气处理设备安装、排烟风口、常闭正压风口安装、风管与设备防腐施工、消声器制作与安装、系统调试等。空调风系统风管与配件制作、部件制作、风管系统安装、风机与空气处理设备安装、消声设备制作与安装、风管与设备防腐、风管与设备绝热、系统调试等。制冷设备系统制冷机组安装、制冷剂管道及配件安装、制冷附属设备安装、管道与设备的防腐与绝热、系统调试等。采暖系统室内管道安装，室外管道安装，锅炉及附属设备安装，管道水压试验及冲洗，管道防腐、保温，系统调试空调水系统冷热水管道系统安装、冷却水管道系统安装、冷凝水管道系统安装、阀门及部件安装、冷却塔安装、水泵及附属设备安装、管道与设备的防腐与绝热、系统调试等。 VRV空调系统安装冷媒管安装，室内机安装，室外机安装，冷凝水管安装，系统保温，控制系统安装，气密性试验，系统调试给排水工程室内给水系统支架制作安装，给水管道及配件安装，室内消火栓系统安装、给水设备安装、管道防腐、绝热，试压冲冼室内排水系统排水管道及配件安装、雨水管道及配件安装等、排水设备安装，管道防腐、保温，通水试验卫生器具安装卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装，管道防腐消防水系统消防泵组安装，消防水池，支架制作安装，消防水管道及配件安装，水喷淋管道及配件安装，喷洒关安装，消火栓箱及设备安装，管道防腐、保温，管道试压、冲冼，系统调试水处理系统管道安装，设备安装，系统调试室外给水管网给水管道安装、消防水泵接合器及室外消火栓安装、管沟及井室等。室外排水管网排水管道安装、排水管沟及井池等。建筑电气工程电气动力环控电柜箱、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，低压电气动力设备试验和试运行，电缆桥架安装和桥架内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、接线和线路绝缘测试，开关、插座、风扇安装电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，槽板配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，开关、插座、风扇安装，建筑物照明通电试运行防雷及接地安装接地装置安装，变配电室接地干线敷设，接地系统调试装修工程地面找平层，水泥砂浆面层，砖面层，活动地板面层抹灰一般抹灰，装饰抹灰，清水砌体勾缝门窗金属门窗安装，塑料门窗安装，特种门安装，门窗玻璃安装吊顶暗龙骨吊顶，明龙骨吊顶轻质隔墙板材隔墙，骨架隔墙饰面板（砖）饰面砖粘贴涂饰水性涂料涂饰细部护栏和扶手制作与安装厕、浴间防水找平层，涂膜防水，卷材防水层，塑料防水层等，防水保护层结构工程地下防水卷材防水层、涂料防水层混凝土结构模板、混凝土、钢筋、现浇结构砌体结构混凝土小型空心砌块砌体、填充墙砌体标识工程设备、管线标识标识现场管理标识标识建筑装饰装修工程装饰装修工程地面整体面层：基层，水泥混凝土面层，水泥砂浆面层，水磨石面层，防油渗面层，水泥钢（铁）屑面层，不发火（防爆的）面层板块面层：基层，砖面层（陶瓷锦砖、缸砖、陶瓷地砖和水泥花砖面层），大理石面层和花岗岩面层，预制板块面层（预制水泥混凝土、水磨石板块面层），料石面层（条石、块石面层），塑料板面层，活动地板面层，地毯面层木竹面层：基层、实木地板面层（条材、块材面层），实木复合地板面层（条材、块材面层），中密度（强化）复合地板面层（条材面层），竹地板面层抹灰一般抹灰，装饰抹灰，清水砌体勾缝门窗金属门窗安装，塑料门窗安装，特种门安装，门窗玻璃安装，门窗玻璃安装吊顶暗龙骨吊顶，明龙骨吊顶轻质隔墙板材隔墙，骨架隔墙，活动隔墙，玻璃隔墙饰面板（砖）饰面板安装，饰面板粘贴涂饰水性涂料涂饰，溶剂性涂料涂饰，美术涂饰裱糊与软包裱糊，软包细部橱柜制作与安装，窗帘盒、窗台板和暖气罩制作与安装，门窗套制作与安装，护栏和扶手制作与安装，花饰制作与安装厕、浴间防水找平层，涂膜防水、卷材防水层、塑料防水层等，防水保护层安装工程电气照明安装照明配电箱（盘）安装，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，槽板配线，电缆头制作、接线和线路绝缘测试，普通灯具安装，专用灯具安装，开关、插座、风扇安装，建筑物照明通电试运行给排水安装给水管道及配件安装、给水设备安装、管道防腐、绝热、卫生器具安装、卫生器具给水配件安装、卫生器具排水管道安装等。导向标识安装预埋件、牌体安装、蓄光指示、顶棚地徽安装、落地地徽安装、站外路引等。结构工程防水卷材防水层、涂料防水层混凝土结构模板、混凝土、钢筋、现浇结构砌体结构混凝土小型空心砌块砌体、填充墙砌体四小件屋面保温层，找平层，卷材防水层，涂膜防水层，细部构造，金属幕墙、玻璃幕墙钢结构钢结构焊接、紧固件连接、零部件加工、钢构件组装、钢构件预拼装、单层钢结构安装、钢结构涂装（防腐涂料、防火涂料）雨蓬钢结构钢结构焊接、紧固件连接、零部件加工、钢构件组装、钢构件预拼装、单层钢结构安装、钢网架结构安装、钢结构涂装（防腐涂料、防火涂料）屋面金属板材屋面、玻璃屋面、密封材料嵌缝、细部构造外立面幕墙抹灰一般抹灰，装饰抹灰，清水砌体勾缝幕墙金属幕墙、玻璃幕墙、石材幕墙表2 区间单位工程划分表（子）单位工程分部工程子分部工程分项工程明挖区间地基基础与支护工程土方工程土方开挖，土方回填支护工程地下连续墙支护，水泥土搅拌桩支护，高压喷射注浆支护，SMW桩支护，混凝土灌注桩支护，锚杆及土钉墙支护，钢筋网喷混凝土，钢或混凝土支撑，降水与排水地基处理高压喷射注浆地基，注浆地基，水泥土搅拌桩地基冠梁钢筋、模板、混凝土桩基础钢筋笼加工，混凝土灌注防水工程 / 防水混凝土，水泥砂浆防水层，卷材防水层，涂料防水层，细部构造主体结构混凝土结构模板，钢筋，混凝土，现浇结构，装配式结构① 砌体结构砖砌体、混凝土小型空心砌块砌体、配筋砖砌体、填充墙砌体、石砌体劲钢（管）混凝土结构劲钢（管）焊接、螺栓连接、劲钢（管）与钢筋的连接、劲钢（管）制作、安装，混凝土接地网 / 土方开挖，接地装置安装、土方回填附属工程联络通道支护工程，土方开挖，模板及支架，钢筋，混凝土，衬砌，防水和排水，土体加固泵房支护工程，土方开挖，模板及支架，钢筋，混凝土，衬砌，防水和排水，土体加固风井、风道支护工程，土方开挖，模板及支架，钢筋，混凝土，衬砌，防水和排水，土体加固 U型槽地基基础与支护工程地基基础灰土地基，土工合成材料地基，强夯地基，高压喷射注浆地基，夯实水泥土地基支护工程地下连续墙支护，水泥土搅拌桩支护，高压喷射注浆支护，SMW桩支护，混凝土灌注桩支护，锚杆及土钉墙支护，钢筋网喷混凝土，钢或混凝土支撑，降水与排水混凝土结构 / 模板，钢筋，混凝土排水工程截、排水沟水沟开挖，水沟砌筑排水泵房及泵站模板，钢筋，混凝土，排水系统安装暗挖区间竖井及连通道竖井基坑开挖，支护工程，锁口圈梁，衬砌，防水和排水，土体加固，基坑回填（混凝土）连通道排水和降水，超前小导管，注浆加固，洞身开挖，初期支护，土方回填洞口工程 / 洞口开挖、洞口钢筋、洞口模板、洞口混凝土、洞口防护洞身开挖 / 洞身开挖、隧底开挖主体结构支护工程喷射混凝土、锚杆、钢筋网、钢架、管棚、超前小导管二次衬砌衬砌模板、衬砌钢筋、衬砌混凝土、底板混凝土、仰拱混凝土、仰拱填充、回填注浆防水和排水 / 洞口防排水、洞内排水沟（槽）、施工缝与变形缝处理、防水板防水、涂料防水层防水、注浆防水、盲管（沟）附属工程联络通道洞身开挖、支护工程、钢筋网喷混凝土，衬砌、防水和排水、土体加固泵房洞身开挖、支护工程、钢筋网喷混凝土，衬砌、防水和排水、土体加固风井及风道洞身开挖、支护工程、钢筋网喷混凝土，衬砌、防水和排水、土体加固明洞工程 / 洞身开挖、支护工程、衬砌、防水和排水、土体加固盾构区间始发和接收竖井 / 基坑支护，地基加固，土方开挖，主体结构，防水工程洞门工程 / 结构（模板、钢筋、混凝土）、防水工程、土体加固管片制作 / 管片模具、管片钢筋、管片成品、钢管片防水工程 / 管片防水、特殊部位防水和手孔封堵、嵌缝盾构掘进与管片拼装 / 盾构掘进，管片拼装，壁后注浆，成型隧道附属工程联络通道洞身开挖、支护工程、钢筋网喷混凝土，衬砌、防水和排水、土体加固泵房洞身开挖、支护工程、钢筋网喷混凝土，衬砌、防水和排水、土体加固风井、风道洞身开挖、支护工程、钢筋网喷混凝土，衬砌、防水和排水、土体加固高架区间地基及基础地基处理地基加固，局部地基处理明挖基础基坑、模板及支架、钢筋、混凝土钻孔桩、挖孔桩钻孔、挖孔、钢筋笼、混凝土桩基承台模板及支架、钢筋、混凝土下部结构墩台模板及支架、钢筋、混凝土台后填土、锥体及其他桥台填土、混凝土、砌体盖梁模板及支架、钢筋、混凝土索塔模版及支架、钢筋、混凝土、预应力支座安装支座安装上部结构支架上制梁模板及支架、钢筋、混凝土、预应力、防水层 U形简支梁架设架梁、模板及支架、钢筋、混凝土、预应力悬臂浇筑预应力混凝土连续梁（刚构）模板及支架、钢筋、混凝土、预应力、防水层钢桁梁杆件预拼、拼装架设、涂装，混凝土桥面板浇注预应力混凝土斜拉桥主梁和斜拉索模板及支架、钢筋、混凝土、预应力、防水层、斜拉索、水平转体施工桥面系桥面防水找平层，防水层，防水保护层伸缩装置伸缩缝安装桥面铺装沥青混凝土桥面，水泥混凝土（加强筋网片）桥面，钢纤维混凝土桥面等人行道铺装人行道栏杆、地袱、挂板安装栏杆，地袱，挂板隔离墩、防撞墩、缘石安装隔离墩、防撞墩、缘石锥坡锥坡基础填筑，砖、石护砌附属工程 / 桥头搭板，排泄水，台阶，灯，柱等路基工程地基处理 / 原地面平整碾压、换填、木桩、塑料排水板、碎石桩、堆载预压、砂（碎石）垫层、土工合成材料、复合土工膜隔断层、静力压桩、灰土地基、高压喷射注浆地基、注浆地基基床以下路堤 / 一般路堤填筑、路堤边坡、路堤与桥台间过渡段填筑、填石路堤基床 / 基床底层、基床表层、路基面路堑 / 路堑基床底层、路堑基床表层、路堑开挖路基支挡重力式挡土墙明挖基坑、基础、挡土墙墙身及墙背填筑扶壁式挡土墙明挖基坑，墙趾板、墙踵板，墙面板，扶壁路基防护 / 植物防护，混凝土、浆砌护坡（墙），边坡喷护，边坡挂网锚喷防护，边坡勾缝、灌浆、填缝、嵌补路基排水 / 地表排水沟，急流槽、地下排水、排水管道、检查井及沉淀井路基附属工程 / 栏杆，检查梯，隔离栅栏说明：一个区间为一个单位工程，若一个区间中有多个工法组成，则每种工法为子单位工程或分部工程。表3 车辆段、停车场单位工程划分表单位工程子单位工程分部工程子分部工程分项工程车辆段、停车场及基地综合工程道路工程路基工程地基处理原地面平整碾压、换填、木桩、塑料排水板、碎石桩、堆载预压、砂（碎石）垫层、土工合成材料、复合土工膜隔断层、静力压桩、灰土地基、高压喷射注浆地基、注浆地基路基排水地表排水沟，急流槽、地下排水、排水管道、检查井及沉淀井基床以下路堤一般路堤填筑、路堤边坡、路堤与桥台间过渡段填筑、填石路堤基床基床底层、基床表层、路基面路堑路堑基床底层、路堑基床表层、路堑开挖路基防护植物防护，混凝土、浆砌护坡（墙），边坡勾缝、灌浆、填缝、嵌补基层工程石灰土基层摊铺，碾压，养生二灰碎石基层摊铺，碾压，养生水稳碎石基层摊铺，碾压，养生路面工程沥青混凝土面层摊铺，碾压水泥混凝土面层摊铺，碾压挡土墙工程现浇重力式混凝土挡墙土方工程，模板，钢筋，混凝土，养生，泄水孔人行通道土方工程土方开挖，排水，降水结构工程预制安装结构，现浇钢筋混凝土结构，盖挖法结构，浅埋暗挖法结构设备安装工程排水设备泵房安装，供电设备安装其他工程梯道，栏杆，泵房，消防设施，照明，给排水管理安装防水工程 / 水泥砂浆刚性抹面防水，卷材防水，涂膜防水，密封防水等附属工程道牙垫层，安砌，后背回填（浇注），勾缝雨水口土方，安砌，支管安装人行步道、广场铺装基础，铺装，伸缩缝涵洞工程土方，基础，涵洞洞体，进出口其他照明设施，交通设施，环保设施，绿化设施，小型构筑物等桥梁工程 / / 参照区间桥梁工程划分室外建筑环境室外附属建筑 / 车棚，围墙，大门，挡土墙，垃圾收集站室外环境 / 建筑小品，亭台，连廊，花坛，场坪绿化室外安装室外给排水与采暖 / 室外给水系统，室外排水系统，室外供热系统室外电气 / 室外供电系统，室外照明系统车辆段、停车场及基地综合工程管线（道）工程管沟（井室）工程土方工程排降水，围护，土方开挖，土方回填地基处理工程局部地基处理、地基加固等基础工程砂砾基础，钢筋，模板及支架，混凝土，预埋件、支架、支墩安装等井室结构工程钢筋，模板及支架，混凝土，防水，预埋件安装等给水管道安装工程给水管道安装铸铁、球墨铸铁管，钢管，预应力混凝土管，PVC管等安装井室设备安装闸阀、碟阀、排气阀、消火栓、测流计及其附件等安装排水管道安装工程排水管道安装水泥混凝土管、预应力混凝土管及其它排水管道安装排水泵站设备安装井室构件、水泵、金属管道及管件安装、调试排水沟渠方沟砌筑、井室砌筑、砖墙勾缝、抹面及防水燃气管道安装工程钢管安装安管、凝水器制作安装、调压箱安装、支吊架及附件制作安装等防腐绝缘管道防腐施工、阴极保护、绝缘板安装等闸室设备安装阀、伸缩器等安装燃气管道安装工程聚乙烯塑料管安装安管、安装凝水器及调压箱、抗渗处理等热力管道安装工程钢管安装钢管安装、固定支架、滑动支架、涨力、套筒、伸缩器等附件安装除锈防锈喷砂除锈、酸洗除锈、刷防锈漆等管道保温保温层、工厂化树脂保温壳、保护层热力井室设备安装设备安装及调试其他管道（线）安装工程 / / 车辆段、停车场及基地综合工程房屋建筑工程地基与基础土方工程土方开挖、土方回填基础处理灰土地基、砂和砂石地基、高压喷射注浆地基、注浆地基桩基础混凝土灌注桩、静力压桩、先张法预应力管桩混凝土基础模板、钢筋、混凝土、后浇带混凝土、混凝土结构缝处理砌体基础砖砌体、混凝土砌块砌体、配筋砖砌体劲钢（管）混凝土劲钢（管）焊接、劲钢（管）与钢筋的连接、混凝土地下防水防水混凝土、水泥砂浆防水层、卷材防水层、涂料防水层、细部构造主体结构混凝土结构模板、钢筋、混凝土、现浇结构（结构施工）、预应力结构（原材料、制作与安装、张拉、放张、灌浆及封锚）、装配式结构（预制构件、施工）砌体结构砖砌体、混凝土小型空心砌块砌体、配筋砖砌体、填充墙砌体钢结构钢结构焊接，钢结构连接，钢结构制作，紧固件连接，零部件加工，单层钢结构安装，多层及高层钢结构安装，钢结构涂装，钢结构组装，钢构件预拼装，钢网架结构安装，压型金属板劲钢（管）混凝土结构劲钢（管）焊接、螺栓连接、劲钢（管）与钢筋的连接、劲钢（管）制作、安装，混凝土网架及索膜结构网架制作，网架安装，索膜安装，网架防火，防腐涂料建筑屋面卷材防水屋面保温层，找平层，卷材防水层，细部构造涂膜防水屋面保温层，找平层，涂膜防水层，细部构造刚性防水屋面细石混凝土防水层，密封材料嵌缝，细部构造金属板屋面金属板屋面，密封材料嵌缝，细部构造玻璃屋面玻璃屋面，密封材料嵌缝，细部构造车辆段、停车场及基地综合工程房屋建筑工程建筑装饰装修地面找平层，水泥砂浆面层，砖面层，活动地板面层抹灰一般抹灰门窗金属门窗安装，塑料门窗安装，特种门安装，门窗玻璃安装吊顶暗龙骨吊顶轻质隔墙板材隔墙，骨架隔墙饰面板（砖）饰面砖粘贴涂饰水性涂料涂饰细部护栏和扶手制作与安装建筑给水、排水及采暖室内给水系统给水管道及配件安装，室内消火栓系统安装，给水设备安装，管道防腐，绝热室内排水系统排水管道及配件安装，雨水管道及配件安装室内热水供应系统管道及配件安装，辅助设备安装，防腐，绝热卫生器具安装卫生器具安装，卫生器具给水配件安装，卫生器具排水管道安装室内采暖系统管道及配件安装，辅助设备及散热器安装，金属防辐射板安装，低温热水地板辐射采暖系统安装，系统水压试验及调试，防腐，绝热建筑中水系统建筑中水系统管道及辅助设备安装供热锅炉及铺助设备安装锅炉安装，辅助设备及管道安装，安全附件安装，烘炉、煮炉和试运行，换热站安装，防腐，绝热车辆段、停车场及基地综合工程房屋建筑工程建筑电气室外电气架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装变配电变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，螺母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设供电干线密集型母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电器试验电气动力成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和和线槽敷线，电缆头制作、导线连接和线路电气试验，插座、开关、风扇安装电气照明安装成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和和线槽敷线，槽板配线，钢索配线，电缆头制作、导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行备用电和不间断电源安装柴油发电机组安装，不间断电源的其他功能单元安装防雷及接地安装接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装房屋建筑工程智能建筑通信网络系统通信系统，卫星及有线电视系统，公共广播系统办公自动化系统计算机网络系统，信息平台及办公自动化应用软件，网络安全系统安全防范系统电视监控系统，入侵报警系统，巡更系统，出入口控制（门禁）系统，停车管理系统综合布线系统缆线敷设和终接，机柜、机架、配线架的安装，信息插座和光缆芯线终端的安装弱电系统集成集成系统网络，数据库（实时、历史），信息安全，功能接口电源与接地智能建筑电源，防雷及接地环境空间环境，室内空调环境，视觉照明环境，电磁环境火灾报警系统主报警控制盘（柜）、区域报警控制盘、联动控制柜、探测器等设备安装、管线敷设、系统调试通信网络系统通信系统，卫星及有线电视系统，公共广播系统通风与空调工程送排风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，风管与设备防腐，风机安装，系统调试，组合式消声器及组合风阀设备制作与安装防排烟系统风管与配件制作，部件制作，风管系统安装，防排烟风口，常闭正压风口与设备安装，风管与设备防腐，风机安装，系统调试除尘系统风管与配件制作，部件制作，风管系统安装，除尘器与排污设备安装，风管与设备防腐，风机安装，系统调试空调风系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，系统调试，组合式消声器及组合风阀设备制作与安装净化空调系统风管与配件制作，部件制作，风管系统安装，空气处理设备安装，消声设备制作与安装，风管与设备防腐，风机安装，风管与设备绝热，高效过滤器安装，系统调试制冷设备系统制冷机组安装，制冷剂管道及配件安装，制冷附属设备安装，管道及设备的防腐与绝热，系统调试空调水调试管道冷热（媒）水系统安装，冷却水系统安装，冷凝水系统安装，阀门及部件安装，冷却塔安装，水泵及附属设备安装，管道与设备的防腐与绝热，系统调试车辆段、停车场及基地综合工程房屋建筑工程电梯电力驱动的曳引式或强制式电梯安装设备进场验收，土建交接检验，驱动主机，导轨，门系统，轿厢，对重（平衡重），安全部件，悬挂装置，随行电缆，补偿装置，电气装置，整机安装验收，外装饰安装液压电梯安装设备进场验收，土建交接检验，液压系统，导轨，门系统，轿厢，对重（平衡重），安全部件，悬挂装置，随行电缆，电气装置，整机安装验收，外装饰安装自动扶梯、自动人行道安装设备进场验收，土建交接验收，整机安装验收，外装饰安装车辆段、停车场及基地综合工程工艺设备安装定修、临修、大架修专用设备安装 / 基础施工，设备进场验收，设备（固定式架车机、移动式架车机、移车台、转向架转盘、工艺转盘、工艺试验装备、清洗机等等）组装，设备配线，调试洗车库专用设备安装 / 基础施工验收，设备进场验收（文件审查、仪器仪表检查、现场测试等），设备各系统组装（机械刷组、喷淋系统、控制系统、闭路监视系统、水供系统、压缩空气供给系统、洗涤剂供给系统、水循环系统、水处理系统等），设备配线，调试试运行。不落轮库设备安装 / 基础施工验收，设备进场验收（文件审查、仪器仪表检查等），整机设备就位安装（设控制系统配线，调试，现场测试。喷漆库设备安装 / 基础施工，设备进场验收，车体自动喷漆设备、电动隔膜泵高压无气喷涂设备安装，设备配线，调试起重机设备安装 / 土建交接检验（吊车梁），轨道安装，车档安装，设备进场验收（文件审查等），起重机大车吊装，小车在起重机上就位、调整，起重机驾驶箱吊装，起重机配线，滑接线安装，调试，试运行机加工设备安装 / 设备进场验收，基础施工，机床组装，机床就位、调整，液压气动和润滑管道安装，机床配线，调试，试运转空压机站设备安装 / 基础施工、设备进场验收（文件审查等），风冷双螺杆空气压缩机安装，储气罐、干燥器、除油过滤器、空气分配器及压力管路、仪表安装、设备配线、系统调试蓄电池间设备安装 / 设备进场验收，电解液储存槽、配制槽、碱液储存槽制作安装，纯水制备系统安装，废电解液处理装置安装、自动恒流充放电机就位，设备配线，调试轮对故障检测系统（含车号识别系统）设备安装 / 设备进场验收（文件审查）、基本检测单元安装（车号识别模块、轮对外形检测模块、轮对擦伤检测模块、踏面缺陷探测模块）、设备间设备安装（现场控制系统、数据采集处理系统）、控制设备安装（操作控制台、数据库及数据综合分析管理软件、数据及信号传输系统），系统调试，现场动态测试自动化立体仓储 / 基础施工、设备进场验收、单元式钢结构货架安装、巷道堆垛机、入出库输送机系统、钢制大小托盘、钢制大小货箱、计算机管理信息与自动化控制系统安装、系统调试表4 主变电站单位工程划分表子单位工程分部工程子分部工程分项工程送电工程（进线部分）输电线路土建及电气安装电缆沟管基础工程土方开挖、碎石垫层、钢筋加工安装、模板安装、砼施工、模板拆除、砖砌体、土方回填电缆敷设工程电缆敷设；电缆终端、中间接头制作安装；电缆线路; 电缆防火及阻燃架空线路工程基础、接地；组塔；导、地线展放、紧线、附件安装；交叉跨越土建工程地基与基础工程桩基及土方工程静力压桩；土方开挖；土
