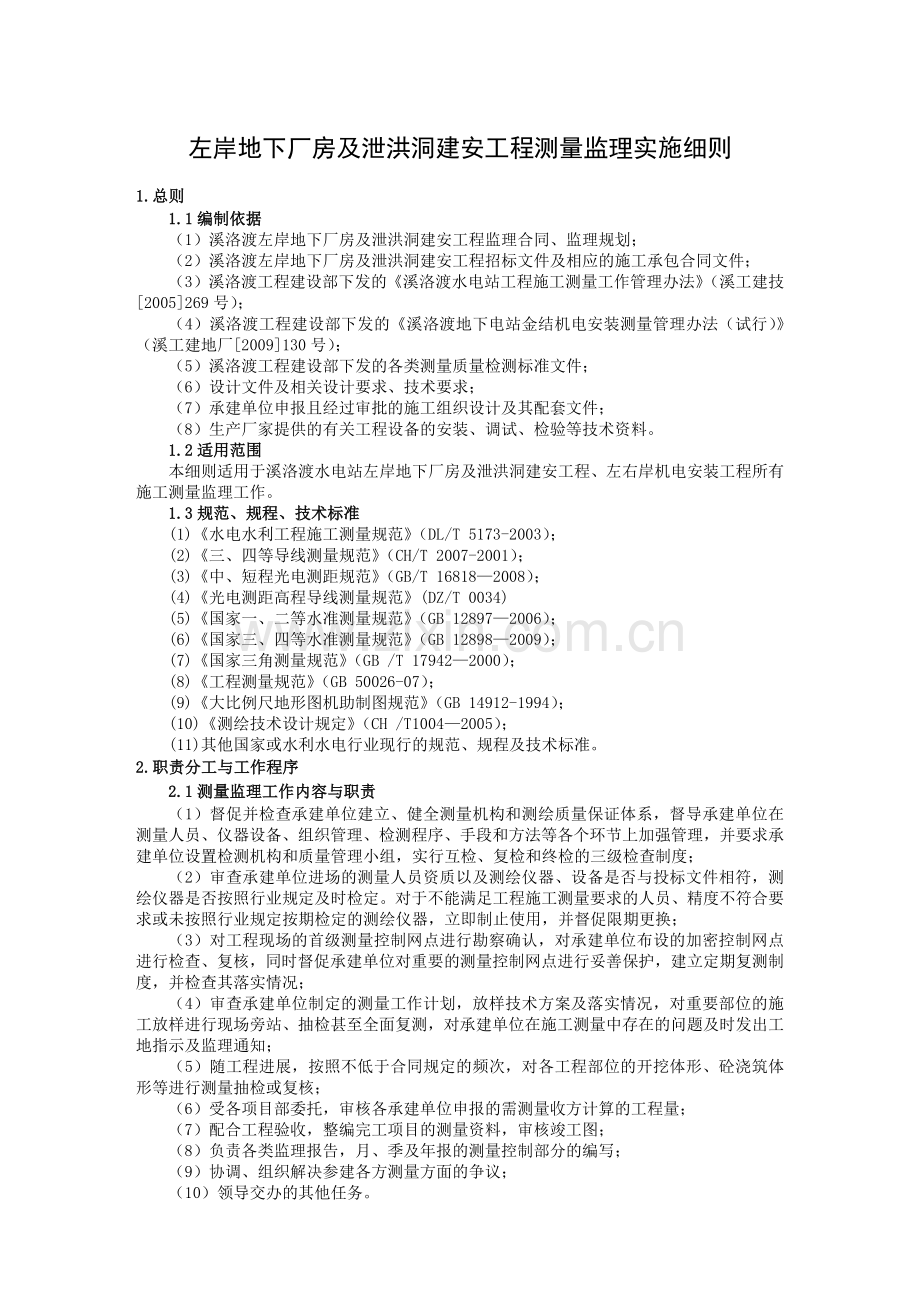

左岸地下厂房及泄洪洞建安工程测量监理实施细则
1.总则
1.1编制依据
（1）溪洛渡左岸地下厂房及泄洪洞建安工程监理合同、监理规划；
（2）溪洛渡左岸地下厂房及泄洪洞建安工程招标文件及相应的施工承包合同文件；
（3）溪洛渡工程建设部下发的《溪洛渡水电站工程施工测量工作管理办法》（溪工建技[2005]269号）；
（4）溪洛渡工程建设部下发的《溪洛渡地下电站金结机电安装测量管理办法（试行）》（溪工建地厂[2009]130号）；
（5）溪洛渡工程建设部下发的各类测量质量检测标准文件；
（6）设计文件及相关设计要求、技术要求；
（7）承建单位申报且经过审批的施工组织设计及其配套文件；
（8）生产厂家提供的有关工程设备的安装、调试、检验等技术资料。
1.2适用范围
本细则适用于溪洛渡水电站左岸地下厂房及泄洪洞建安工程、左右岸机电安装工程所有施工测量监理工作。
1.3规范、规程、技术标准
(1)《水电水利工程施工测量规范》（DL/T 5173-2003）；
(2)《三、四等导线测量规范》（CH/T 2007-2001）；
(3)《中、短程光电测距规范》（GB/T 16818—2008）；
(4)《光电测距高程导线测量规范》(DZ/T 0034)
(5)《国家一、二等水准测量规范》（GB 12897—2006）；
(6)《国家三、四等水准测量规范》（GB 12898—2009）；
(7)《国家三角测量规范》（GB /T 17942—2000）；
(8)《工程测量规范》（GB 50026-07）；
(9)《大比例尺地形图机助制图规范》（GB 14912-1994）；
(10)《测绘技术设计规定》（CH /T1004—2005）；
(11)其他国家或水利水电行业现行的规范、规程及技术标准。
2.职责分工与工作程序
2.1测量监理工作内容与职责
（1）督促并检查承建单位建立、健全测量机构和测绘质量保证体系，督导承建单位在测量人员、仪器设备、组织管理、检测程序、手段和方法等各个环节上加强管理，并要求承建单位设置检测机构和质量管理小组，实行互检、复检和终检的三级检查制度；
（2）审查承建单位进场的测量人员资质以及测绘仪器、设备是否与投标文件相符，测绘仪器是否按照行业规定及时检定。对于不能满足工程施工测量要求的人员、精度不符合要求或未按照行业规定按期检定的测绘仪器，立即制止使用，并督促限期更换；
（3）对工程现场的首级测量控制网点进行勘察确认，对承建单位布设的加密控制网点进行检查、复核，同时督促承建单位对重要的测量控制网点进行妥善保护，建立定期复测制度，并检查其落实情况；
（4）审查承建单位制定的测量工作计划，放样技术方案及落实情况，对重要部位的施工放样进行现场旁站、抽检甚至全面复测，对承建单位在施工测量中存在的问题及时发出工地指示及监理通知；
（5）随工程进展，按照不低于合同规定的频次，对各工程部位的开挖体形、砼浇筑体形等进行测量抽检或复核；
（6）受各项目部委托，审核各承建单位申报的需测量收方计算的工程量；
（7）配合工程验收，整编完工项目的测量资料，审核竣工图；
（8）负责各类监理报告，月、季及年报的测量控制部分的编写；
（9）协调、组织解决参建各方测量方面的争议；
（10）领导交办的其他任务。

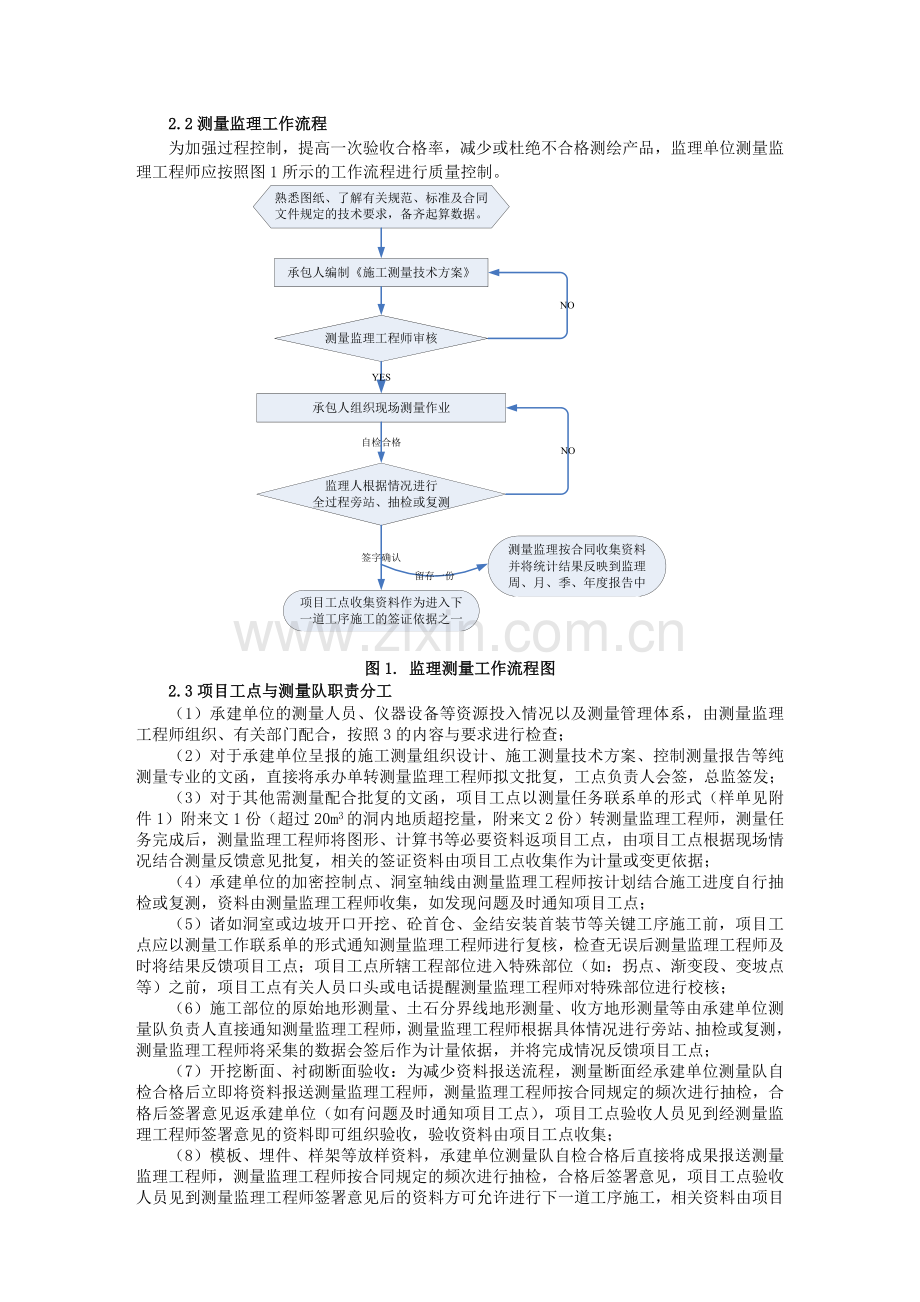

2.2测量监理工作流程
为加强过程控制，提高一次验收合格率，减少或杜绝不合格测绘产品，监理单位测量监理工程师应按照图1所示的工作流程进行质量控制。

图1. 监理测量工作流程图
2.3项目工点与测量队职责分工
（1）承建单位的测量人员、仪器设备等资源投入情况以及测量管理体系，由测量监理工程师组织、有关部门配合，按照3的内容与要求进行检查；
（2）对于承建单位呈报的施工测量组织设计、施工测量技术方案、控制测量报告等纯测量专业的文函，直接将承办单转测量监理工程师拟文批复，工点负责人会签，总监签发；
（3）对于其他需测量配合批复的文函，项目工点以测量任务联系单的形式（样单见附件1）附来文1份（超过20m3的洞内地质超挖量，附来文2份）转测量监理工程师，测量任务完成后，测量监理工程师将图形、计算书等必要资料返项目工点，由项目工点根据现场情况结合测量反馈意见批复，相关的签证资料由项目工点收集作为计量或变更依据；
（4）承建单位的加密控制点、洞室轴线由测量监理工程师按计划结合施工进度自行抽检或复测，资料由测量监理工程师收集，如发现问题及时通知项目工点；
（5）诸如洞室或边坡开口开挖、砼首仓、金结安装首装节等关键工序施工前，项目工点应以测量工作联系单的形式通知测量监理工程师进行复核，检查无误后测量监理工程师及时将结果反馈项目工点；项目工点所辖工程部位进入特殊部位（如：拐点、渐变段、变坡点等）之前，项目工点有关人员口头或电话提醒测量监理工程师对特殊部位进行校核；
（6）施工部位的原始地形测量、土石分界线地形测量、收方地形测量等由承建单位测量队负责人直接通知测量监理工程师，测量监理工程师根据具体情况进行旁站、抽检或复测，测量监理工程师将采集的数据会签后作为计量依据，并将完成情况反馈项目工点；
（7）开挖断面、衬砌断面验收：为减少资料报送流程，测量断面经承建单位测量队自检合格后立即将资料报送测量监理工程师，测量监理工程师按合同规定的频次进行抽检，合格后签署意见返承建单位（如有问题及时通知项目工点），项目工点验收人员见到经测量监理工程师签署意见的资料即可组织验收，验收资料由项目工点收集；
（8）模板、埋件、样架等放样资料，承建单位测量队自检合格后直接将成果报送测量监理工程师，测量监理工程师按合同规定的频次进行抽检，合格后签署意见，项目工点验收人员见到测量监理工程师签署意见后的资料方可允许进行下一道工序施工，相关资料由项目工点收集作为工序检查依据之一；
（9）机电安装验收：机电安装项目部对需要测量配合的验收环节填写测量任务委托单，测量监理工程师组织现场复核后将测量结果以书面形式反馈机电安装项目部，由机电项目部根据测量成果批复；
（10）对于阶段性验收、竣工验收等需测量资料及数据支持的，由项目工点负责人至少提前一周通知测量监理工程师，通知内容应包括：验收工程部位、桩号范围、高程范围、验收时间等；
（11）需测量配合的其他任务，由项目工点负责人与测量监理工程师沟通后以测量任务联系单的形式转测量监理工程师；
（12）测量监理工程师按照合同项目收集日常与测量相关的资料，监理月、季、年报及监理工作报告中的测量部分由测量监理工程师收集、统计。
3.对承建单位测量机构的管理
3.1测绘资质管理
国家对从事测绘活动的单位实行资质管理，有关法律法规将测绘资质分为四个等级和十二类业务专业。《测绘资质证书》有效期为5年，每年的3月1日至31日需进行年度注册。监理工程师定于每年二季度，查验承建单位的《测绘资质证书》，审查资质等级及业务范围能否满足其承建项目的测绘活动。
3.2测量机构设置
承建单位必须按施工合同要求设有专门的测绘生产机构，配备专职的测量技术人员，结合本单位承建项目，建立、健全各项管理制度。
3.3测绘资源配置
承建单位在每月的测量月报中应对本单位当月测绘资源的配置情况进行汇报，监理工程师按照每季度不低于一次的频次进行定期不定期核查，具体内容如下：
3.3.1专业技术人员
（1）测量技术人员的数量是否符合合同文件的规定；
（2）测量人员《测绘作业证》持证情况；
（3）人员资质资格情况，如：初、中、高级职称的比例及组成结构能否满足工程需要。
3.3.2测绘仪器设备
（1）测绘仪器数量是否符合合同文件的规定；
（2）仪器的标称精度能否满足工程精度要求；
（3）审查测绘仪器是否按照国家和行业规定按期检定，查验《仪器检定证书》。
3.3.3测绘应用软件
（1）配备平差、成图、计量等专业测绘软件的种类和数量情况；
（2）使用的通用测绘专业软件是否为国家测评通过的软件。
3.4测量管理体系
为确保测绘成果质量，指导和服务好工程，承建单位应根据本单位承建工程的特点，建立测量管理体系，由主要负责人确保其有效运行和实施，并在运行过程中持续改进。正常情况下，监理工程师每半年对其例行检查（体系检查表见附件2）。主要检查内容如下：
3.4.1质量方针和目标
测量负责人须根据合同项目的质量管理目标合理制定专项测量质量目标，以优质的测绘服务支持和配合合同项目质量目标的实现。
3.4.2职责划分与岗位职责
（1）根据承建的工程项目，合理划分班组，并指定责任人；
（2）明确每个岗位的职责，且应具体、可操作。
3.4.3测量工作计划
根据项目施工计划合理制定年度、月测量工作计划，提前对控制重点和难点做好技术准备，分析各个时期测量工作强度，合理安排资源投入。
3.4.4工作流程、方法
（1）外业测量工作：除严格按照国家法律、法规、测量规范、操作规程及溪洛渡工程有关测绘管理办法等进行作业外，要严格执行“自检”、“互检”、“复检”的三级检查制度，规范、公正地填写各类原始记录，做到“先整体，后局部，先控制，后碎部，步步检核”，上一步工作不检核，不进行下一步工作，确保测量数据的溯源性。外业测量工作流程如图2所示。测量监理工程师对三检制的落实及各项记录随时进行抽检，参与外业旁站测量时，应严格按照《旁站测量作业规定》(见附件3)执行。

图2. 外业测量工作流程图
（2）内业数据处理：内业处理时，首先要检查原始数据的采集情况。然后按照既定的格式（见附件4～6），认真细致地进行每一步操作，各个环节做到有据可查。工程量计算要严格执行计算、100%校核、测量负责人审核的三级检查制度。内业数据处理工作流程如图3所示。

图3. 内业数据处理工作流程图
（3）沟通协调：明确项目与测量专业之间的沟通流程，确定沟通方式，测量成果为数据或图形的必须采用书面形式，避免不必要的表述或理解偏差。提请测量监理工程师验收时，须由三检制中的测量终检人联系，提高一次验收合格率。各环节沟通流程如图4所示。

图4. 测量验收各环节沟通流程图
（4）不合格品处理：出现不合格品时，测量机构应积极配合现场，查清原因，不得推诿。若是由测量原因造成的，要遵循“四不放过”的原则，即造成不合格测绘产品的原因不查清不放过、责任人员未处理不放过、整改措施未落实不放过、有关人员未受到教育不放过。不合格测绘产品处理流程如图5所示。

图5. 不合格测绘产品处理流程图
（5）测量资料归档：测量资料应按照档案管理的要求，结合测量专业的实际及时归档。监理工程师要主要抽查下列内容：
A.资料合理分类：分别按合同，按工程部位，按控制测量、施工放样、验收与检测、工程量计量、竣工测量、其他，进行分类。
B.建立台账，方便资料的检索。
C.分层开挖或浇筑的测量成果及时拼接。
D.资料的完整性、准确性、规范性和及时性。
3.4.5培训及技术交底
年初应根据项目年度计划进行测量技术准备，有针对性地制定测量培训计划，然后按照计划有序实施。其内容应包括：
（1）安全培训；
（2）测绘专业技术培训；
（3）测绘仪器操作技能培训；
（4）测绘专业软件使用技巧培训；
（5）测量计算器语法规则及编程培训；
（6）特殊部位施工测量难点技术交底；
（7）测绘法律法规，测量规范、标准，技术要求及合同文件培训；
（8）测绘行业准则培训，职业道德教育。
3.4.6测量安全管理
测绘工作有其自身的特殊性，为实现工作过程中人员、仪器设备、物料、环境的和谐，达到安全生产的目标，测量人员除严格遵守国家安全生产相关法律、法规、溪洛渡有关安全管理办法以及本单位安全规章制度外，还必须高度重视下述内容：
（1）测量人员安全
1）洞内作业须携带照明设备，设站时须查看测站部位、顶拱围岩及周围环境有无不安全因素，不在危险部位设站；
2）进行立体交叉面作业或多工种作业时，应设专人警戒、联系，高空作业必须系好安全带；
3）进行测量检测或验收时，如果安全警戒、安全防护不到位或照明不足时，可以拒绝验收，且要制止承建单位测量人员在此进行测绘作业。
（2）测绘仪器安全
1）仪器运输过程中司仪员要妥善保管，避免震动或碰撞而造成设备损坏或影响测量精度；
2）架设好的仪器，应由专人看守，司仪员不得随意离开仪器，迁站时，仪器必须装箱；
3）精密电子仪器设站时要避开强电场、强磁场。
（3）数据资料安全
测量机构应由专人负责电子版资料的备份工作，采用移动硬盘、光盘等介质定期备份，并采取有效的计算机维护及防病毒等安全措施。
3.5其他
为了在施工测量的各个环节上加强管理，增强工作的计划性，随时掌握测量检测情况，及时解决或协调工作中的测量技术和管理问题，特制定一系列测量管理制度，主要有：
（1）测量月例会制度
为了全面掌握各承建单位的测绘工作情况，及时解决工程中存在的测量问题，协调各方关系，建立测量工作月例会制度。定于每月20日下午召开，遇节假日顺延至节后第一个工作日。
（2）测量月报制度
建立测量工作月报制度，要求各承建单位在每月月例会前按照附件7的格式报送，主要内容包括：综述、上月测量工作完成情况、下月测量工作计划、需监理协调解决的问题等。
（3）测量专项技术方案报批制度
下述情况，在施测前测量专项技术方案须经过报批：
1）较大范围的控制测量；
2）施工测量技术难度高或精度要求高的部位；
3）结构复杂的关键部位。
4 施工测量监理过程控制
4.1施工测量组织设计
承建单位在进行本工程施测前15天，将施工测量组织设计报测量监理工程师审核，内容应包括（但不限于）：
（1）施测项目概述。
（2）质量管理体系及安全管理体系。
（3）设备资源配置，包括测量仪器（含仪器检验证书）以及使用的测量软件等。
（4）测量资质及测量专业人员构成。
（5）施测技术方案要点（施测方法、操作规程及引用的技术标准）。
（6）施测进度计划及测点保护措施。
（7）监理工程师要求报送的其他资料。
（8）项目经理签名，单位盖章。
4.2控制测量
4.2.1在工程开工之前，测量监理工程师根据建设单位提供的施工区内的首级网及其加密网成果，查实点位、标墩及标志，由监理部相关人员组织承建单位测量人员进行现场交桩，并办理正式的移交手续，作为承建单位施工测量的基准。
4.2.2承建单位在接到测量监理工程师正式移交的控制网点成果后，应及时组织人员进行复测，在确认无误的情况下，方可进入下一步工序。如果对提供的控制点成果有异议，应及时向测量监理工程师提交自检成果，测量监理工程师进行复核，确实有误后报建设单位进行核实，核实后的成果再由测量监理工程师提供给承建单位。
4.2.3为确保测量工作顺利进行和方便施工，承建单位应加强对施工人员进行教育，注意保护测量标桩。测量人员应经常定期巡视标桩保护情况。所有测量标桩未经测量监理工程师同意，不得破坏。确因工程影响需要拆除二等以上控制网点时，由承建单位提出申请，报测量监理工程师，由监理单位报建设单位批准、备案。
4.2.4对于二等以下的控制网点，由承建单位根据工程特点和工程精度，分阶段加密局部施工控制网点。在加密控制网点施测前15天，应将控制测量技术设计方案上报监理部审批。控制测量技术方案应包含（但不限于）以下内容：
（1）任务概述：说明工程建设项目的名称、工程规模、用途、测区范围、地理位置、任务的内容和特点以及采用的技术依据。
（2）测区概况：说明测区的地理特征、交通、气候等情况，并划分测区困难类别。
（3）已有资料的分析、评价和利用：对已有控制网成果的精度分析，必要时实测部分角度和边长，掌握起算数据的精度情况。
（4）根据控制网的用途、工程规模 类型及建筑布置、 精度要求来确定控制网的等级；根据测区地形 起算点情况及使用的仪器设备来确定控制网的类型。平面控制可采用三角测量、边角组合测量 、导线测量和GPS测量。高程控制可采用水准测量和三角高程测量，布设成闭合环线、附合线路或结点网。
（5）平面控制：说明控制网采用的平面基准、 等级划分以及各网点或导线点的点号 、位置 、图形、 点的密度、 已知点的利用与联测方案；初步确定的觇标高度与类型 、标石的类型与埋设要求；观测方法及使用的仪器。
（6）高程控制：说明采用的高程基准及高程控制网等级，附合路线长度及其构网图形，高程点或标志的类型与埋设要求；拟定观测与联测方案，观测方法及技术要求等。
（7）对于地下洞室工程，应包含贯通技术设计和洞内外控制联测设计，并根据隧洞的设计轴线拟定平面和高程控制略图，进行控制网点的精度估算，确定洞外和洞内控制等级和作业方法。隧洞贯通测量限差及中误差分配原则分别见表1和表2。
表1 隧洞贯通测量限差
相向开挖长度
（含支洞在内）km
限差mm
横向
纵向
竖向
<5
±100
±100
±50
5～10
±150
±150
±75
表2 隧洞贯通中误差分配原则
相向开挖长度（含支洞在内）km
中误差mm
横向
纵向
竖向
洞外
洞内
贯通面
洞外
洞内
贯通面
洞外
洞内
贯通面
<5
±30
±40
±50
±30
±40
±50
±15
±20
±25
5～10
±40
±60
±75
±40
±60
±75
±20
±30
±40
4.2.5控制网点施测结束后，承建单位应将原始记录手簿、控制点平差计算资料、成果表、展点图、点之记、技术总结等文件上报监理部进行审批、存档。
4.2.6承建单位对本工程范围内加密的控制网点必须定期进行复测，并将复测成果上报测量监理工程师审核。对本工程范围内的加密控制点，应加强保护，一经发现有位移或破坏，应及时报告测量监理工程师，并采取补救措施，按同等精度位移或补设。
4.2.7平面及高程控制相关技术要求见表3～7。
表3 边角组合网、测边网技术要求
等级
边长
m
测角中误差（〞）
平均边长相对
中误差
测距仪
标称精度mm/km
测 回 数
边长
水平角
天顶距
1〞级
2〞级
1〞级
2〞级
二等
500～1500
±1.0
1:250000
±2
往返各2
9

4

三等
300～1000
±1.8
1:150000
±3
往返各2
6
9
3
4
四等
200～800
±2.5
1:100000
±5
往返各2
4
6
2
3
注：光电测距仪一测回的定义为照准1次，测距4次。
表4 光电测距附合（闭合）导线技术要求
等级
附合或闭合导线总长km
平均边长
m
测角
中误差（ 〞）
测距
中误
差
（mm）
全长
相对
闭合
差
方位角闭合差
（ 〞）
测距
标称
精度
mm/
km
测 回 数
边
长
水平角
天顶距
1〞
级
2〞
级
1〞
级
2〞
级
三等
3.2
400
±1.8
±5
1：55000

±3
往返
各
2
6
9
3
4
3.5
600
±5
1：60000
5.0
800
±2
1：70000
四等
1.8
300
±2.5
±7
1：35000

±5
往返
各
2
4
6
2
3
3.0
500
±5
1：45000
3.5
700
±5
1：50000
注：表中数据是按照直伸附合导线中点（最弱点）的点位中误差不超过计划±10mm的要求计算的。
表5 光电测距三角高程测量的技术要求
等
级
仪器标称精度
最大视线长度
斜
距
测
回
数
天 顶 距
仪高镜高丈量精度mm
对相观测高差较差mm
隔站设站两次观测高差较差mm
附合或环线闭合差mm
测距
精度
mm/km
测角
精度
(″)
对相
观测
m
隔点
设站
m
测回数
指标差较差(″)
测
回
差
(″)
中
丝
法
三
丝
法
三等
±2
±1
700
300
3
3
2
8
5
±2

±5
±2
4
4
3
四等
±2
±1
1000
500
2
2
1
9
9
±2

±5
±2
3
3
2
注：S为斜距km，L为线路总长，km。斜距观测一测回为照准一次，测距离4次。
表6 洞外光电测距基本导线技术要求
相向开挖长度km
贯通横向
中误差mm
导线全长
km
最短平均
边长m
测角中误差(″)
测距中误差mm
全长相对
闭合差
方位角闭合差(″)
<5
±30
3.0
35
±1.8
±5
1：35000

50
±2.5
1：31500

5.4
200
±2.5
±5
1：51500
120
±1.8
1：53500

10.0
770
±1.8
±5
1：95000
680
±2
1：91000
5～10
±45
11.2
375
±1.8
±5
1：67500

340
±2
1：65500
14.0
825
±1.8
±5
1：86000
780
±2
1：85000
230
±1.0
±5
1：86000

190
±2
1：80500
16.4
365
±1.0
±5
1：100000
320
±2
1：95500
21.0
780
±1.0
±5
1：130000
725
±2
1：125000
注1：导线按直伸附合导线的形式，并以其中点（最弱点）点位中误差作为“要求的横向中误差”
2：本表数据为参考数据，不符合本表情况时可自行计算。
表7 洞内光电测距基本导线的测量技术要求
相向开挖
长度km
支导线端点
横向中误差mm
导线全长km
最短平均边长m
测边中误差mm
测角中
误差(″)
<5
±40
1.0
50
±5
±2.5
1.6
180
±5
±2.5
2.0
335
±5
±2.5
185
±5
±1.8
2.52
360
±5
±1.8
315
±3
±1.8
5～10
±60
3.0
220
±3
±1.8
250
±5
±1.8
70
±3
±1.0
5.0
335
±5
±1.0
315
±3
±1.0
注1：本表数据是按支导线端点的点位中误差计算的。
2：本表数据为参考数据，不符合本表情况时可根据实际情况具体计算。
4.3测量放样及检测
4.3.1一般要求
（1）承建单位对各工程部位的施工放样，应根据放样点的精度要求和现场允许的作业条件，采取合理的放样方法。所有的放样点线，必须有可靠的校核条件。
（2）重要部位的测量放样应根据相关测量规范及技术要求制定测量放样方案，并及时报送监理单位检查、审核。测量放样方案应包括：控制网点检测与加密、放样依据、放样方法、放样点精度估算、放样作业程序、人员及设备配置等。
（3）测量放样必须按正式设计图纸、文件及修改通知进行。其所采用的施工坐标应尽量与设计图纸一致，若设计图纸未注明时，承建单位应及时与测量监理工程师沟通，采用统一的施工坐标系。
（4）在进行施工放样前，必须认真熟悉、审核图纸，所有的放样数据都必须遵循两人独立计算校核，技术负责人终审的程序。对于设计图纸中存在的问题，应及时与设计部门沟通，澄清，得到设计部门的正式答复后方可进行下一步的测量工作。
（5）上报测量监理工程师审核的放样资料一般报送主要轮廓点（轴线点）和重要部位的放样数据资料，应包含以下内容：
①工程部位、放样日期、仪器型号、所依据的设计图纸编号。
②放样负责人、观测员、 记录员及检查员姓名。
③放样所使用的控制点名称、坐标值和高程值及设站方法。
④放样过程中的实测资料。
⑤放样方法及点位精度估算，
⑥放样数据、与设计值的偏差及略图。
4.3.2明挖工程测量监理
（1）承建单位在进行主要建筑物轮廓点放样时，应根据规范要求和满足施工需要来确定放样点的间距，在外业工作结束后，应及时将轮廓点放样资料上报测量监理工程师审核。经测量监理工程师审核无误后，方可进行下一道工序。
（2）重要工程部位分层开挖的预裂孔放样，在钻机就位前，承建单位应实放出孔位位置并做出明显标志，经测量监理工程师审核后才允许进行下道工序施工作业。
4.3.3洞挖工程测量监理
（1）洞内开挖放样应在开挖掌子面上标定中线 、腰线和开挖轮廓线，必要时还需标出钻孔位置。对分层开挖的大断面洞室进行放样时，可根据实际情况标定设计开挖轮廓线和中心线。特殊部位（如进洞点、转弯点、渐变段、变坡点等）的测量放样，承建单位应在放样前将上述部位的放样参数上报测量监理工程进行审核后，方可进行后续测量工作。
（2）隧洞贯通误差的实测结果和贯通误差调整的说明：在洞室对相开挖贯通后，承建单位应及时进行隧洞贯通误差的测量，并进行隧洞贯通误差调整的说明。
（3）采用反井钻机进行竖井及斜井施工时，在导孔开钻前必须请测量监理工程师检查中心点位置，且应随钻进的高度经常自检钻孔的角度。在导孔开挖结束后，应及时测量其偏差，并向监理单位提交扩挖纠偏措施。采用激光指向仪指导斜井及竖井施工时，应根据斜井及竖井的施工特点，合理安装布设激光指向仪的位置，并通知测量监理工程师核查。
4.3.4砼工程测量监理
（1）模板安装施工前，承建单位应根据设计图纸的尺寸要求，在现场实放出砼建筑物的轮廓点，重要部位及结构复杂部位应多测放轮廓点，以利检查校正，并及时向测量监理工程师提交放样成果。砼建筑物轮廓放样点的点位以距设计线0.2m 、0.5m或1.0m为宜。
（2）模板安装结束后，承建单位应根据相关精度要求，及时对模板进行检查验收，并在自检合格的基础上及时向测量监理工程师提交模板自检成果，由测量监理工程师审核后，作为砼开仓浇筑的依据之一。
（3）砼浇筑过程中，承建单位应派专人负责经常检查，及时调整模板的形状及位置，使其与设计线的偏差不超过模板安装允许偏差绝对值的1.5倍。
（4）对于分层浇筑的砼建筑物，在进行下一层轮廓点的放样时，承建单位应及时对上一层浇筑后的砼形体进行变形测量，并将变形检测成果上报测量监理工程师处审核、存档。如变形值较大时，应及时查找、分析原因，并在以后的浇筑过程中逐层校正上下偏差，模板下端不应有错台，当发生较大偏差时，应立即明确处理办法。
（5）不论何种原因，如果已检查合格后的仓号在24小时内未进行开仓浇筑，则必须重新对该仓号的模板进行检查验收，并由测量监理工程师重新签证。
（6）对于浇筑用的钢模台车或制作的大型定型模板，测量监理工程师应参与对其形体、尺寸的验收工作。
4.3.5金属结构与机电设备安装
（1）承建单位负责金属结构与机电设备安装轴线和高程基点的布设及测量工作。且上述点位一经确定，在整个施工过程中不宜变动。
（2）安装专用控制网或安装轴线应随着安装部位逐渐形成及时分层布设，测设之前应对起算点的稳定性进行检测，并根据安装测量的精度要求进行精度估算，确定布设方案。
（3）安装点的高程测量应根据金属结构与机电设备安装设计对高程的精度要求，采用满足精度要求的水准测量方法。安装点的高程放样水准测量的技术要求见表8。
表8 安装点的高程放样水准测量的技术要求
项目
使用仪器
使用标尺
测站限差要求
精密高程
精密水平度测量
DS1
因瓦水准尺、钢板尺
按二等水准测量要求或另行规定操作要求
一般安装点高程测量
DS3
黑红面水准尺、钢板尺
按三等水准测量要求
（4）独立安装单元的距离测量或竖直传高时用的钢尺必须是经过检定的，钢尺量距技术要求见表9。对于超过钢尺整尺段长度而又无法分段丈量的水平距离，可以采取高精度测距仪或全站仪借鉴“差值法”的测距方法进行测量。
表9 钢尺距离测量的技术要求
测量时拉力
温度读记℃
距离测量次数
同测次测量
边长测量
相对精度
读数次数
较差mm
与检定钢带尺时相同
1.0
2
2
1
1:10000
（5）每次放样完成后，必须对放样点之间的相对尺寸关系进行检核。同时应采用与放样时不同的方法对放样点进行检核，其较差应不超过相应放样限差的倍。
（6）测量监理工程师对承建单位布设安装轴线和高程基点进行全过程检查与控制，并对基础安装的内外业测量资料进行检查与复核。
4.3.6交界面控制测量监理
当相邻工程部位或工序由不同承建单位施工时，为了确保基准一致，使设计形体自然流畅，土建、金结及机电安装顺利对接，测量监理工程师的沟通协调工作尤为重要。
（1）若两标段为同一家监理单位，监理单位应组织两家承建单位进行三方联合测量，必要时邀请建设单位参加，测量成果会签后作为交面资料之一，进行下道工序施工。
（2）若两标段为不同的监理单位，移交方应提供经其监理单位签章的测量资料，接收方承建单位及其监理单位进行测量复核。也可采用四方或邀请建设单位进行五方联合测量的方式，共同对重要的轴线、安装基点（平面、高程），进行统一联测，同时对已形成的实物的相对位置进行校核。确认无误并办理交面手续后方可进入下道工序。
4.3.7各类工程点位限差及验收标准
土建工程测站点及轮廓放样点点位限差见表10～14，各类砼模板安装允许偏差见表15～18；金结及机电埋件验收标准见表19～31。如无特殊说明，单位为mm。
表10 放样测站点的点位限差
项　　　　　　目
点位限差mm
平面
高程
砼浇筑工程
±15
±15
土石料开挖、填筑工程
±35
±35
注：放样测站点的点位限差均是相对于邻近基本控制点而言的。
表11 明挖工程开挖轮廓放样点的点位限差
轮 廓 放 样 点 位
点位限差mm
平面
高程
主体工程部位的基础轮廓点，预裂爆破孔定位点
±50
±50
主体工程部位的坡顶点 非主体工程部位的基础轮廓点
±100
±100
土、砂、石覆盖面开挖轮廓点
±150
±150
注：点位限差均是相对于邻近基本控制点而言
表12 洞挖工程开挖轮廓放样点的点位限差
轮廓点放样点位
限差mm
备 注
洞内开挖轮廓点
±50
限差均相对于洞室轴线
竖井开挖轮廓点
±50
限差均相对于竖井中心线
表13 填筑及砼建筑物轮廓放样点的点位限差
建筑物
类型
建 筑 物 名 称
点 位 限 差mm
平面
高程
混凝土建筑物
主要水工建筑物（坝、厂房、船闸、升船机）、泄水建筑物主体结构、各种导墙、坝体内的重要结构物（井、孔洞、正垂孔、倒垂孔）等
±20
±20
其他（面板堆石坝的面板、副坝、围堰、心墙、护坦、护坡、挡墙等）
±30
±30
土石料
建筑物
碾压式坝（堤）与土石坝的上下游边线、心墙、填料分界线、防渗墙轴线及坝（堤）内各种设施（观测孔、基础钻孔等）
±50
±50
注：点位限差均相对于邻近基本控制点而言。
表14 竖向测量放样点的点位限差
项目
相邻两层中心线偏离限差mm
相对基础中心线的限差mm
厂房、开关站等各种砼建筑物的构架、立柱
±3
±20
闸墩、栈桥墩、船闸、厂房、升船机等的侧墙
±5
±25
表15 一般大体积砼模板安装的允许偏差
偏差项目
混凝土结构的部位
外露表面
隐蔽表面
模板平整度
相邻两面板错台
2
5
5
10
局部不平（用2m直尺检查）
板面缝隙
2
2
结构物边线和设计边线
外模板
0～-10
15
内模板
+10～0
结构物水平截面内部尺寸
±20
承重模板标高
+5～0
预留孔洞
中心线位置
5
截面内部尺寸
+10～0
注：1.外露表面、隐蔽表面指相应模板的混凝土结构表面最终所处的位置。
2.高速水流区、流态复杂部位、机电设备安装的模板，除参照上表要求外，还必须符合有关专项设计要求。
表16 一般现浇结构模板安装的允许偏差
偏差项目
允许偏差
轴线位置
底模上表面标高
5
+5～0
截面内部尺寸
基础
±10
柱、梁、墙
+4～-5
层高垂直
全高≤5m
全高＞5m
6
8
相邻两面板高差
表面局部不平（用2m直尺检查）
2
5
表17 预制构件模板安装的允许偏差
偏 差 项 目
允许偏差
长度
板、梁
薄腹梁、桁架
柱
墙板
±5
±10
0～-10
0～-5
宽度
板、墙板
梁、薄腹梁、桁架、柱
0～-5
+2～-5
高度
板
墙板
梁、薄腹梁、桁架、柱
+2～-3
0～-5
+2～-5
板的对角线差
拼板表面高低差
板的表面平整（2m长度上）
墙板的对角线差
7
1
3
5
侧向弯曲
梁、柱、板
墙板、薄腹梁、桁架
L/1000且≤15
L/1500且≤15
注：L为构件长度（mm）
表18 滑升模板放样点的点位中误差
项 目
点 位 中 误 差
平面（mm）
高程（mm）
轴线间相对位移
±5
—
垂 直 度
本 层
±3
—
总高度
H/2000
截面尺寸
墙 柱
±5
-3
梁
±5
预留孔洞中心位移
±10
±20
预埋件位置
±10
±10
注： 1. H为建筑总高度。
2. 点位中误差均相对于建筑物的固定轴线。
表19 平面闸门门槽安装检测项目及标准
序号
埋件名称
底 坎
门 楣
主 轨
副轨
反轨
侧轨
止水板
检查项目
质量标准（mm）
1
高程
±5

2
对门槽中心线距离
±5
+2～-1
+2～-1
+3～-1
+3～-1
±5
+2～-1
3
对孔口中心线距离
±5

±3
±4
±3
±5
±3
4
工作表面平面度
2
2
2
2
2
2
2
5
工作面扭曲
1
0.5
0.5
0.5
2
1
1
6
工作面
组合错位
工作范围内
1
0.5
0.5
1
1
1
0.5
工作范围外

1
2
2
2

表20 平面闸门门槽安装相对位置检测项目及标准
序 号
检 测 项 目
质量标准（mm）
备注
1
主轨与反轨工作面间距离
+4～-1

2
主轨中心距
±4

3
侧止水板中心距
±4

4
反轨中心距
±5

5
侧轨中心距
±6

6
门楣止水板水平中心线至底坎工作面距离
±3

表21 弧形闸门门槽安装检测项目及标准
序号
埋件名称
底 坎
门 楣
侧水封座
支 座
备注
检测项目
质量标准（mm）
1
里程
±5
+2～-1

±1.5

2
高程
±5

±1.5

3
对孔口中心线
工作范围内
±5

±2
±1.0

工作范围外

+4～-2

4
工作表面平面度
2
2
2
0.5

5
侧止水板中心线曲率半径

±5

6
工作面扭曲
1
1
1

7
工作面组合处错位
1
0.5
0.5

表22 弧形闸门门槽安装相对位置检测项目及标准
序号
检 测 项 目
质量标准（mm）
备注
