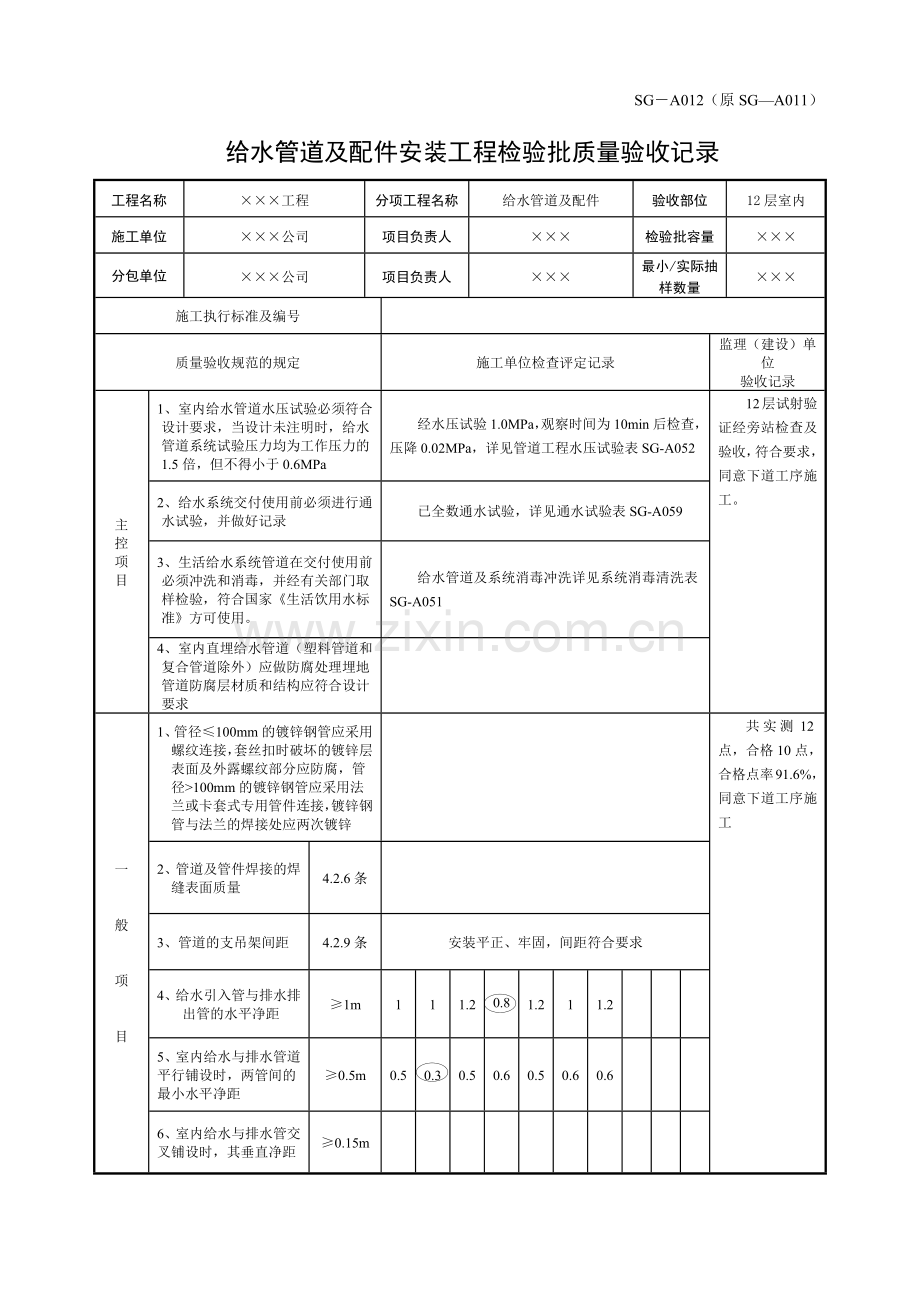

SG－A012（原SG—A011）

给水管道及配件安装工程检验批质量验收记录
工程名称
×××工程
分项工程名称
给水管道及配件
验收部位
12层室内
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
主
控
项
目
1、室内给水管道水压试验必须符合设计要求，当设计未注明时，给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa
经水压试验1.0MPa，观察时间为10min后检查，压降0.02MPa，详见管道工程水压试验表SG-A052
12层试射验证经旁站检查及验收，符合要求，同意下道工序施工。
2、给水系统交付使用前必须进行通水试验，并做好记录
已全数通水试验，详见通水试验表SG-A059
3、生活给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。
给水管道及系统消毒冲洗详见系统消毒清洗表SG-A051
4、室内直埋给水管道（塑料管道和复合管道除外）应做防腐处理埋地管道防腐层材质和结构应符合设计要求

一

般

项

目
1、管径≤100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应防腐，管径>100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应两次镀锌

共实测12点，合格10点，合格点率91.6%，同意下道工序施工
2、管道及管件焊接的焊缝表面质量
4.2.6条

3、管道的支吊架间距
4.2.9条
安装平正、牢固，间距符合要求
4、给水引入管与排水排出管的水平净距
≥1m
1
1
1.2
1.6
0.8
1.2
1
1.2

5、室内给水与排水管道平行铺设时，两管间的最小水平净距
≥0.5m
0.5
1.6
0.3
0.5
0.6
0.5
0.6
0.6

6、室内给水与排水管交叉铺设时，其垂直净距
≥0.15m

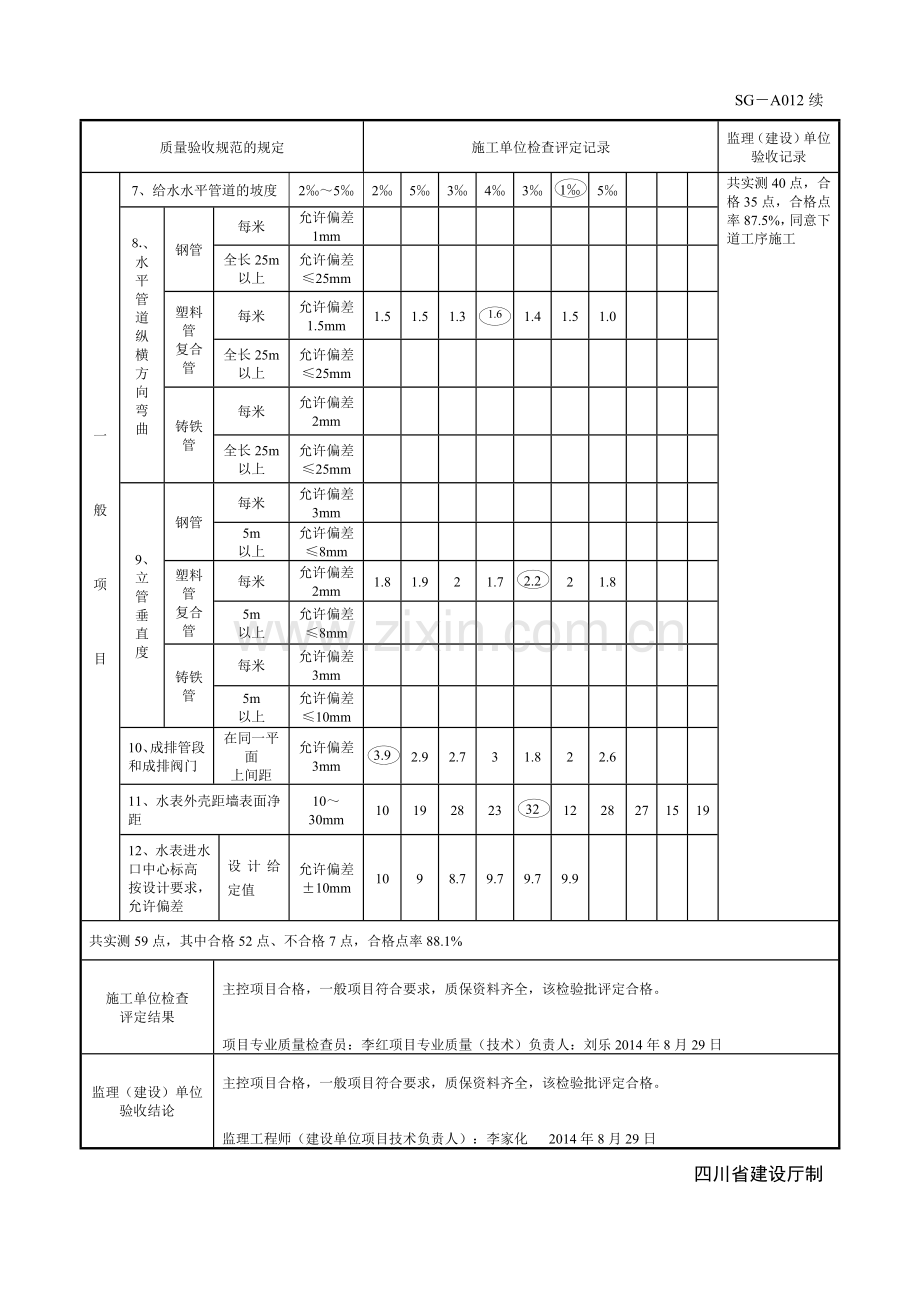

SG－A012续
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
一

般

项

目
7、给水水平管道的坡度
2‰～5‰
2‰
5‰
3‰
4‰
3‰
1‰1.6

5‰

共实测40点，合格35点，合格点率87.5%，同意下道工序施工
⒏、
水
平
管
道
纵
横
方
向
弯
曲

钢管
每米
允许偏差
1mm

全长25m
以上
允许偏差
≤25mm

塑料管
复合管
每米
允许偏差
1.5mm
1.5
1.5
1.3
1.6
1.6
1.4
1.5
1.0

全长25m
以上
允许偏差
≤25mm

铸铁管
每米
允许偏差
2mm

全长25m
以上
允许偏差
≤25mm

9、
立
管
垂
直
度
钢管
每米
允许偏差
3mm

5m
以上
允许偏差
≤8mm

塑料管
复合管
每米
允许偏差
2mm
1.8
1.9
2
1.7
1.6
2.2
2
1.8

5m
以上
允许偏差
≤8mm

铸铁管
每米
允许偏差
3mm

5m
以上
允许偏差
≤10mm

10、成排管段和成排阀门
在同一平面
上间距
允许偏差
3mm
1.6
3.9
2.9
2.7
3
1.8
2
2.6

11、水表外壳距墙表面净距
10～30mm
10
19
28
23
1.6
32
12
28
27
15
19
12、水表进水口中心标高按设计要求，允许偏差
设计给定值
允许偏差
±10mm
10
9
8.7
9.7
9.7
9.9

共实测59点，其中合格52点、不合格7点，合格点率88.1%
施工单位检查
评定结果

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐2014年8月29日
监理（建设）单位
验收结论

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化 2014年8月29日
四川省建设厅制

SG一A012填写说明

一、本表适用于工作压力不大于1.0MPa的厂区，以及民用建筑群（住宅）小区的给水安装工程的质量检验与验收。
二、检验批的划分：
给水管道及配件的安装检查应以楼层（区段）及给水管道系统来划分。
三、主控项目中：
1．室内给水管道的水压试验必须符合设计要求。当设计未注明时，各种材质的给水管道系统试验
压力均为工作压力的1.5倍，但不得小于0.6MPa。检查方法：塑料管给水系统应在试验压力稳压l小时，压力降不得超过O.05 MPa，然后在工作压力的1.15倍状态下稳压2小时，压力降不得超过0.03MPa，同时检查各连接处不得渗漏。
2．给水系统交付使用前必须进行通水试验并做好记录。检查方法：观察和开启阀门、水嘴等放水。
3．生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合圄家《生活饮用水标准》方可使用。检查方法：检查有关部门提供的检测报告。
四、一般项目中：
1．4.2.5给水引人管与排水排出管的水平净距不得小于1m。室内给水与排水管道平行铺设时，两
管间的最小水平净距不得小于0.5m；交叉铺设时，垂直净距不得小于0.15m。给水管应铺在排水管上面，若给水管必须铺设在排水管的下面时，给水管应加套管，其长度不得小于排水管径的3倍。检查方法：尺量检查。
2．给水水平管道应有2‰～5‰的坡度坡向泄水装置。检查方法：水平尺和尺量检查。
3．水表应安装在便于检修，不受曝晒、污染和冻结的地方。安装螺翼式水表，表前与阀门应有不小于8倍水表接口直径的直线管段。表外壳距墙表面净距微10～30mm；水表进水口中心标高按设计要求允许偏差为±10 mm。检查方法：观察和尺量检查。

SG－A013（原SG—A009）

室内消火栓系统安装工程检验批质量验收记录
工程名称
×××工程
分项工程名称
室内消火栓系统
验收部位
屋顶、首层
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主
控
项
目
室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取二处消火栓做试射试验，且应达到设计要求
取屋顶层和首层二处做试射试验，达到设计要求
屋顶、首层两处试射试验经旁站监督检查及验收，符合要求，同意下道工序施工

一

般

项

目
1、水龙带与水枪和快速接头绑扎牢固紧密，根据箱内构造将水龙带挂放在箱内的挂钉、托盘或支架上
水龙带与水枪和快速接头均绑扎牢固紧密，箱内挂带位置正确。
共实测30点，合格27点，合格点率90%，同意下道工序施工
2．
箱
式
消
火
栓安装
栓口朝外，且不应安装在门轴侧，栓口中心距地在1.1m，允许偏差为
±20mm
20
20
1.6
20
22
20
20
10
10
10
15
阀门中心距箱侧面为140mm，距箱后内表面为100mm，允许偏差为
±5mm
5
5
1.6
5
6.2
5
5
5
5
5
5
箱体安装的垂直度允许偏差为
3mm
3
3
2
2
2
1.6
2
4
3
2
2
共实测30点，其中合格27点、不合格3点，合格点率90 %
施工单位检查
评定结果

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐2014年8月29日
监理（建设）
单位验收结论

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化 2014年8月29日
四川省建设厅制
SG－A013写说明

—、本表适用于工作压力不大于l MPa的厂区，以及民用建筑群（住宅）小区的室内外消火栓安装工程的质量检验与验收。
二、检验批的划分：
室内消火栓安装后所取的两处消火栓试射试验应达到设计要求。
三、主控项目中：
室内消火栓系统安装完成后应取屋顶层（或水箱间内）试验消火栓和首层取两处消火栓做试射验，且应达到设计要求.按系统实地试射检查。检查方法：实地试射检查。
四、一般项目中：
1．安装消火栓水龙带，水龙带与水枪和快速接头绑扎好后，应根据厢内构造将水龙带挂放在厢内的挂钉托盘或支架上。检查方法：观察检查。
2．厢式消火栓的安装应符合下列规定：
（1）栓口应朝外，且不应安装在轴侧。
（2）栓口中心距地面为1.1m，允许偏差±20 mm。
（3）栓口中心距厢侧面为140 mm，距厢后内表面为100 mm，允许偏差±5mm。
（4）消火栓厢体安装的垂直度允许偏差为3mm。
（5）检查方法：观察和尺量检查。
SG－A014（原SG—A010）

给水设备安装工程检验批质量验收记录
工程名称
×××工程
分项工程名称
给水设备安装
验收部位
泵房
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目
1．水泵就位前的基础混凝土强度、坐标、标主、尺寸和螺栓孔位置必须条例设计规定
水泵的基础、强度、混凝土强度报告表，坐标、标高符合设计要求
泵房经旁站监督检查及验收，符合要求，同意下道工序施工
2．水泵试运转的轴承温升必须符合设备说明书的规定
水泵试运行检查，轴承温升＜65℃
3．敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与规范的要求
水箱满水试验24h，见水箱满水试验报告表

一

般

项

目
1．水箱支座或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固
水箱底座安装严格按照设计要求施工
2．水箱溢流管和泄放管应设置在排水地占附近，但不得与排水管直接连接
水箱溢流管和泄放管单独设置在排水管附近
3．立式水泵的减振装置不应采用弹簧减振器
减振装置采用橡胶实心减振
4．
静
置
设
备

坐

标
设计
给定值
（允许偏差）
15mm
10
10
5
1.6
16
5

标

高
设计
给定值
（允许偏差）
±5mm
5
5
2
5

垂直度（每米）
（允许偏差）
5mm
2
5
2.9
1.6
4.6
5.7

四川省建设厅制
SG—A014续
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
一

般

项

目
5．
离
心
式
水
泵

立式泵体垂直度
（每米）
（允许偏差）
0.1mm
0.1
0.1
0.1

共实测22点，合格19点，合格点率86.4%，同意下道工序施工
卧式泵体水平度
（每米）
（允许偏差）
0.1mm

联
轴
器
同
心
度
轴向倾斜
（每米）
（允许偏差）
0.8mm
1.6
0.9
0.7
0.7

径向位移
（允许偏差）
0.1mm
0.1
0.1

6．管道及设备保温层的厚度允许偏差（mm）
（注：δ为保温层厚度）
+0.1δ
-0.05δ

7．管道及设备保温层的表面平整度允许偏差
卷材
5㎜

涂抹
10㎜

共实测22点，其中合格19点、不合格3点，合格点率86.4 %
施工单位检查
评定结果

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐2014年8月29日
监理（建设）单位
验收结论

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化2014年8月29日
四川省建设厅制

SG—A014填写说明

一、本表适用于金属水箱和离心式水泵的安装工程质量检验与验收。
二、检验批的划分：
给水设备安装的检查应以泵房设备和屋面水箱来划分。
三、主控项目：
1．水泵就位前的混凝土强度、坐标、标高、尺寸和螺栓孔位置必须符合设计规定。检查方法：对照图纸用仪器和尺量检查。
2．水泵试运行的轴承温升必须符合设备说明书的规定。检查方法：温度计实测检查。
3．敞口水箱的满水试验和密闭水箱（罐）的水压试验必须符合设计与本规范的规定。检查方法：满水试验静置24小时，观察，不渗不漏。
四、一般项目：
1．水箱支架或底座安装，其尺寸及位置应符合设计规定，埋设平整牢固。检查方法：观察检查。
2．水箱溢流管和泄放管应设置在排水地点附近但不得与排水管直接连接。检查方法：观察检查。
3．立式水泵的减振装置不应采用弹簧减振器。检查方法：观察检查。
4．室内给水设备安装的允许偏差应符合表4.4.7的规定。
5．管道及设备保温层厚度和表面平整度应符合表4.4.8的规定。

SG－A015（原SG—A013）

室内排水管道及配件安装工程检验批质量验收记录
工程名称
×××工程
分项工程名称
室内排水管道及配件安装
验收部位
二层卫生间
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
主

控

项

目
1．隐蔽或埋地的排水管道在隐蔽必做灌水试验
52.1条
每根排水管已做灌水试验，详见排水管道灌水试验表SG-A060
二层厨卫间经旁站检查及验收，符合要求，同意下道工序施工
2．生活污水铸铁管道的坡度必须符合设计要求和规范的规定
标准
坡度
5.2.2条
表5.2.2
管径DN50，排水管坡度为0.015
0.008-
0.035
3．生活污水塑料管道的坡度必须符合设计要求和规范的规定
标准
坡度
5.2.2条
表5.2.2
立管及水平管伸缩节的设置均不大于4m，符合要求
0.025-
0.007
4．排水塑料管必须按设计要求装设伸缩节，若设计无要求时，伸缩节间距≤4m。高层建筑明设排水塑料管应按设计要求设置阻火药味圈或防火套管
立管及水平管伸缩节的设置均不大于4m，符合要求
5．排水主立管及水平干管管道均应做通球试验
5.2.5条
排水立管DN100采用DN75的木球已全数通球，详见污水立管通球检查表SG-A056
一

般

项

目
1．在生活污水管道设置的检查口或清扫口，当设计无要求时，应按规范的规定进行处理
5.2.6条
在3个以上的卫生器具的污水横管上已设置清扫口，位置在一层楼地面

2．埋在地下或地板下的排水管道的检查口若悬河应设在检查井内
5.2.7条
检查井内已设置检查口
3．排水塑料管道支、吊架间距的规定
5.2.9条
表5.2.9
DN100的排水立管支架2m
DN50的排水立管支架1.2m
4．排水通气管不得与风道或烟道连接，且应符合规定
5.2.10条
独立设置排水通气管

SG—A015续
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
一

般

项

目
5．室内排水管道和雨水管道安装的允许偏差
共实测20点，合格17点，合格点率85%，同意下道工序施工

项目
允许偏差
(mm)
实测值
坐标

15
15
12
12
14
1.6
10
16

15
15
10
5
10
10

标高

±15

横
管
纵
横
方
向
弯
曲
铸铁管
每1m
≤1

全长（25m）以上
≤25

钢管
每1m
管径
≤100mm
1

管径
＞100mm
1.5

全长（25m）以上
管径
≤100mm
≤25

管径
＞100mm
≤38

塑料管
每米
1.5
1
1.5
1.3
1.2
1.6
1.3
1.7

全长25m以上
≤38

钢筋混凝土管，混凝土管
每米
3

全长25m以上
≤75

立
管
垂直
度
铸铁管
每米
3

全长25m以上
≤15

钢管
每米
3

全长25m以上
≤10

塑料管
每米
3
2.8
2.7
2.6
2.9
3.2
2.7
2.5
2.9
2.5
1.9
全长25m以上
≤15

6.生活污水立管上，检查口中心距操作地面为1m，允许偏差
±20㎜
10
10
15
15
15
10
10
20
1.6
10
25
7.金属排水管道的固定件间距
横管
≤2m

立管
≤3m
共实测28点，其中合格25点、不合格3点，合格点率89.3%
施工单位检查
评定结果
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐2014年8月29日
监理（建设）单位
验收结论
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化2014年8月29日
注：主控项目应符合设计及技术变更要求
四川省建设厅制
SG—A015填写说明

一、本表适用于室内排水所用的塑料管、铸铁管或混凝土管、镀锌管和非镀锌管的安装工程的质量检验与验收。
二、检验批的划分：
排水立管的检查应以楼层（区段）和管道系统或管道井来划分。
三、主控项目中：
1．隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。检查方法：满水15min水面下降后，再灌满观察5min，液面不降，灌口及接口无渗漏为合格。
2．生活污水铸铁管道的坡度必须符合设计或本规范表5.2.2的规定。检查方法：水平尺、拉线尺量检查。
3．生活污水塑料管道的坡度必须符合设计或本规范表5.2.3的规定。检查方法：水平尺、拉线尺量检查。
4．排水塑料管必须按要求及位置装设伸缩节。如设计无要求时，伸缩节间距不得大于4m。高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。检查方法：观察检查。
5．排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2／3，通球率必须达到100％。检查方法：通球检查。
四、一般项目中：
1．在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合规范规定。检查方法：观察和尺量检查。
2．埋在地下或地板下的排水管道的检查口，应设在检查井内。井底表面标高与检查口的法兰相平，井底表面应有5％坡度，坡向检查口。检查方法：尺量检查。
3．金属爿仁水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m；立管不大于3m。楼层高度小于或等于4m，立管可安装一个固定件。立管底部的弯管处应设支墩或采取固定措施。检查方法：观察和尺量检查。

SG－A016（原SG—A008）

雨水管道及配件安装工程检验批质量验收记录
工程名称
×××工程
分项工程名称
雨水管道及配件安装
验收部位
交
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主

控

项

目

1、安装在室内的雨水管道安装后应做灌水试验
5.3.1条
室内雨水管已做灌水实验，详见室内雨水管灌水实验表格（SG-A055）
交经旁站检查及验收，符合要求，同意下道工序施工
2、雨水管道若采用塑料管其伸缩节安装应符合设计要求
5.3.2条
按设计要求每4m设置一个伸缩节
3、悬吊式雨水管道的坡度≥5‰，埋地雨水管道的最小坡度应符合规范的规定
5.3.2条
表5.3.3
雨水管的坡度DN75为20‰，DN100为15‰
一

般

项

目
1、雨水管道不得与生活汗水管道相连接
5.3.4条
雨水管与生活污水管均为独立管道安装
共实测20点，合格18点，合格点率890%，同意下道工序施工，咬边深度均小于0.5mm

2、雨水斗管的连接应固定在屋面承重结构上，雨水斗边缘与屋面相连接处应严密不漏
5.3.5条
雨水管径100mm，固定在屋面承重结构上
3、悬吊工雨水管道的检查口或带法兰堵口的三通的间距应符合规范的规定
5.3.6条
表5.3.6

4、雨水钢管管道焊接的焊口允许偏差
实测值
项目
允许偏差
焊口
平直度
管壁厚
10mm以内
管壁厚1/4
1/4
1/4
1/4
1/4
1/4
1/4

焊缝
加强面
高度
+1mm
1.6
1.5
1
1
0.9
1
1

宽度
1
1
0.9
0.7
1.6
1.3
0.9

咬边
长
度
连续长度
25mm
24
25
23
25
1.6
27
22

总长度
（两侧）
小于焊缝长度的10%
10%
10%
10%
10%

共实测24点，其中合格21点、不合格3点，合格点率87.5%
施工单位检查
评定结果
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐 2014年8月29日
监理（建设）
单位验收结论
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化2014年8月29日
四川省建设厅制

SG—A016填写说明

一、本表适用于厂区及民用建筑群（住宅小区）室内雨水聚氯乙烯塑料管和碳素钢管、管道的安装工程质量检验与验收。
二、检验批的划分：
雨水管道及配件安装的检查应以区段或雨水管道系统来划分。
三、主控项目中：
1．安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。检查方法：灌水试验持续1小时，不渗不漏。
2．雨水管道如采用塑料管，其伸缩节安装应符合设计要求。检查节法：对照图纸检查。
四、一般项目中：
1．雨水管道不得与生活污水管道相连接。检查方法：观察检查。
2．雨水斗管的连接应固定在屋面承重结构上，雨水斗边缘与屋面相连处应严密不漏。连接管管径当设计无要求时，不得小于100 mm。检查方法：观察和尺量检查。
3．雨水管道安装的允许偏差应符合规范5.2.16的规定。
4．雨水钢管管道焊接的焊口允许偏差应符合表5.3.8的规定。

SG－A017

室内热水管道及配件安装工程检验批验收记录
工程名称
×××工程
分项工程名称
室内热水管道及配件安装
验收部位
4层卫生间
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号
建筑给排水及采暖工程质量验收规范GB50242－2002
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主

控

项

目
1、水压试验应合格
6.2.1条
水压试验符合设计要求
经检查主控项目全部合格
2、补偿安装检查
6.2.2条
补偿伸缩节安装符合设计要求
3、管道清洗
6.2.3条
管道清洗合格（见注洗记录）
一

般

项

目
4、管道安装坡度检查应符合设计
6.2.4条

管道坡度符合设计要求

共实测10点，合格8点，合格点率80%
5、温控器、阀门安装应符合规定
6.2.5条
6.2.6条

温控器和阀门安装型号位置符合设计要求

6管道保温允许偏差
项目

（1）厚度
+0.1δ
-0.05δ
±0.1
-0.03
0
+0.08
0

（2）表面平整度
卷材
5
5
2
4
1.6
7
3

涂抹
10
1.6
13
8
4
5
9

共实测15点，其中合格13点、不合格2点，合格点率87 %
施工单位检查
评定结果

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐 2014年8月29日
监理（建设）
单位验收结论

主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化2014年8月29日
四川省建设厅制

SG－A017填写说明

一、 本表适用于工作压力不大于1.0MPa，热水温度不超过75℃的室内热水供应管道安装工程的质量检验与验收。
二、 该分项工程检验批可按建筑物的楼层（区段）及系统来划分。
三、 主控项目中：
1、水管道安装完毕在保温之前应进行水压试验。试验压力应符合设计要求。当设计未注明时，热水供应系统水压试验压力应为系统顶点工作压力加0.1MPa，同时在系统顶点的试验压力不少于0.3MPa。检验方法：钢管或符合管道系统试验压力下10min压力不大于0.02MPa，然后降至工作压力检查，压力应不降，且不渗不漏；塑料管道系统在试验压力1和，压力降不得超过0.05MPa，然后工作压力1.15倍状态下稳压2h，压力降不得超过0.03MPa，检查无渗漏。
2、热水供应管道直线段过长则应设置补偿器。补偿器型号、规格、位置应符合设计要求。检验方法：对照设计图纸检查。
3、热水供应系统竣工后必须进行冲洗。检验方法：现场观察检查。
四、一般项目中：
1、管道安装坡度应符合设计规定。检验方法：水平尺拉线尺量检查。
2、温度控制器及阀门应安装在便于观察和维护的位置。检验方法：观察检验。
3、热水供应系统管道保温材料、保温等应符合设计规定。保温层厚度和平整度的允许偏差应符合本规范表4.4.8的规定。

SG－A018
室内热水辅助设备安装检验批验收记录
工程名称
×××工程
分项工程名称
室内热水辅助设备工程
验收部位
2层室内
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号
建筑给排水及采暖工程质量验收规范GB50242－2002
质量验收规范的规定
施工单位检查评定记录
监理（建设）单位验收记录
主
控
项
目
1、太阳能、热交换回水压、汽压试验应合格
6.3.3条
6.3.2条
太阳能热交换器的水压试验符合设计要求
经检查，主控项目全部合格
2水泵安装及轴承温升检查
6.3.5条6.3.4条
水泵试运行轴承温升符合要求
3、水箱满水及水压试验
6.3.5条
敞口水箱满水试验无渗漏
一

般

项

目
1、太阳能安装倾角，集热管坡度≯5‰
6.3.6条
6.3.7条
太阳能热水器安装偏度及管道的坡度，符合设计要求
共实测30点，合格24点，合格点率80%
2、自循环水箱底部与上集管距离应为0.3～1.0m
6.3.8条
自然循环谁想底部与上集管距离是0.8m
3、吸热钢板制作检查
6.3.9条
吸热钢板符合规范要求
4、太阳能热水器泄水、保温及防冻措施
6.3.10条
太阳能热水管安装泄水装置符合规范要求
5、设备安装允许偏差

项次
项目
允许偏差
（㎜）

（1）
静置
设备
坐标
15
10
8
13
1.6
16
9

标离
±5
4
1.6
6
3
2
5

垂直度
5/每米
3
5
1.6
7
3
4

（2）
离
心
式
水
泵

立式泵体
垂直度
0.1/每米
0.1
0.08
1.6
0.12
0.05
0.1

卧式泵体
水平度
0.1/每米
0.05
0.03
0.08
0.1
0.13

连宙器轴
向倾斜
0.8/每米
0.5
0.7
0.4
0.6
0.5

同心度径
向位移
0.1
0.1
1.6
0.12
0.08
0.05
0.07

（3）
报式
直管
太阳
能热
水器
标高中心
线距地
+20
15
18
17
1.6
21
15

翰向最大
偏移角
≯15°
0
12
1.6
16
13
6

共实测45点，其中合格38点、不合格7点，合格点率84.4 %
施工单位检查
评定结果
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

项目专业质量检查员：李红项目专业质量（技术）负责人：刘乐 2014年8月29日
监理（建设）
单位验收结论
主控项目合格，一般项目符合要求，质保资料齐全，该检验批评定合格。

监理工程师（建设单位项目技术负责人）：李家化2014年8月29日
四川省建设厅制

SG—A018填写说明

一、 本表适用于工作压力0.1MPa，热水温度不超过75℃的室内热水供应管理安装工程的质量检验与验收。
二、 该分项工程检验批可按建筑物的楼层（区段）及系统来划分。
三、 主控项目中：
1、安装太阳能集热器玻璃前，应对集热排管和上下集管作水压试验，试验压力为工作压力的1.5倍；热交换器应以工作压力的1.5倍作水压试验。蒸汽部分应不低于蒸汽供气压力加0.3MPa；热水部分应不低于0.4MPa。检验方法:在试验压力下10min内压力不甚不漏。
2、水泵试运转的轴承温升必须符合设备说明书的规定。检验方法：温度计实测检查。
3、敞口水箱的满水试验和密闭水箱的水压试验必须符合设计与本规法的规定。检验方法：满水试验静置24h，观察不渗不漏；属亚试验压力10min压力不降，不渗漏。

四、一般项目中：

1、安装固定式太阳能热水器，朝向应正南。如受条件限制时，其偏移角不得大于15°，集热器的倾角，对于春、夏、秋三个季节使用的应采取当地纬度为倾角；若以夏季为主，可比当地纬度减少10°。检验方法：观察和分度仪检查。
2、自然循环的热水箱，底部与集热器上集管之间的距离为0.3～1.0m。检验方法：尺量检查。
3、制作吸热钢板凹槽时，其圆度应准确，间距应一致。安装集热排管时，应用卡箍和钢丝紧固在钢板凹槽内。检验方法：手扳和尺量检查。
4、太阳能热水器的最低处应安装泄水装置，检验方法：观察检查。

SG－A019（原SG—A007）
卫生器具安装工程检验批质量验收记录
工程名称
×××工程
分项工程名称
卫生器具安装工程
验收部位
4层
施工单位
×××公司
项目负责人
×××
检验批容量
×××
分包单位
×××公司
项目负责人
×××
最小/实际抽样数量
×××
施工执行标准及编号

质量验收规范的规定
施工单位检查评定记录
监理（建设）单位
验收记录
主
控
项
目

1．排水栓和地潜心的安装应平整牢固，低于排不表面，周边无渗漏
经检查，地漏安装低于地面0.5mm，周边已做防水处理，无渗漏
4层经旁站检查及验收，符合要求
2．卫生器具交工前应做满水和通水试验
7.2.2条

3．地漏水封高度
≥50mm

50
50
50
50
50
50
50
50
50
一

般

项
目
1．卫生器具的安装高度应符合设计和规范的要求
7.1.3条
表7.13
共实测45点，合格38点，合
