工程监理工作流程与工作方法.docx

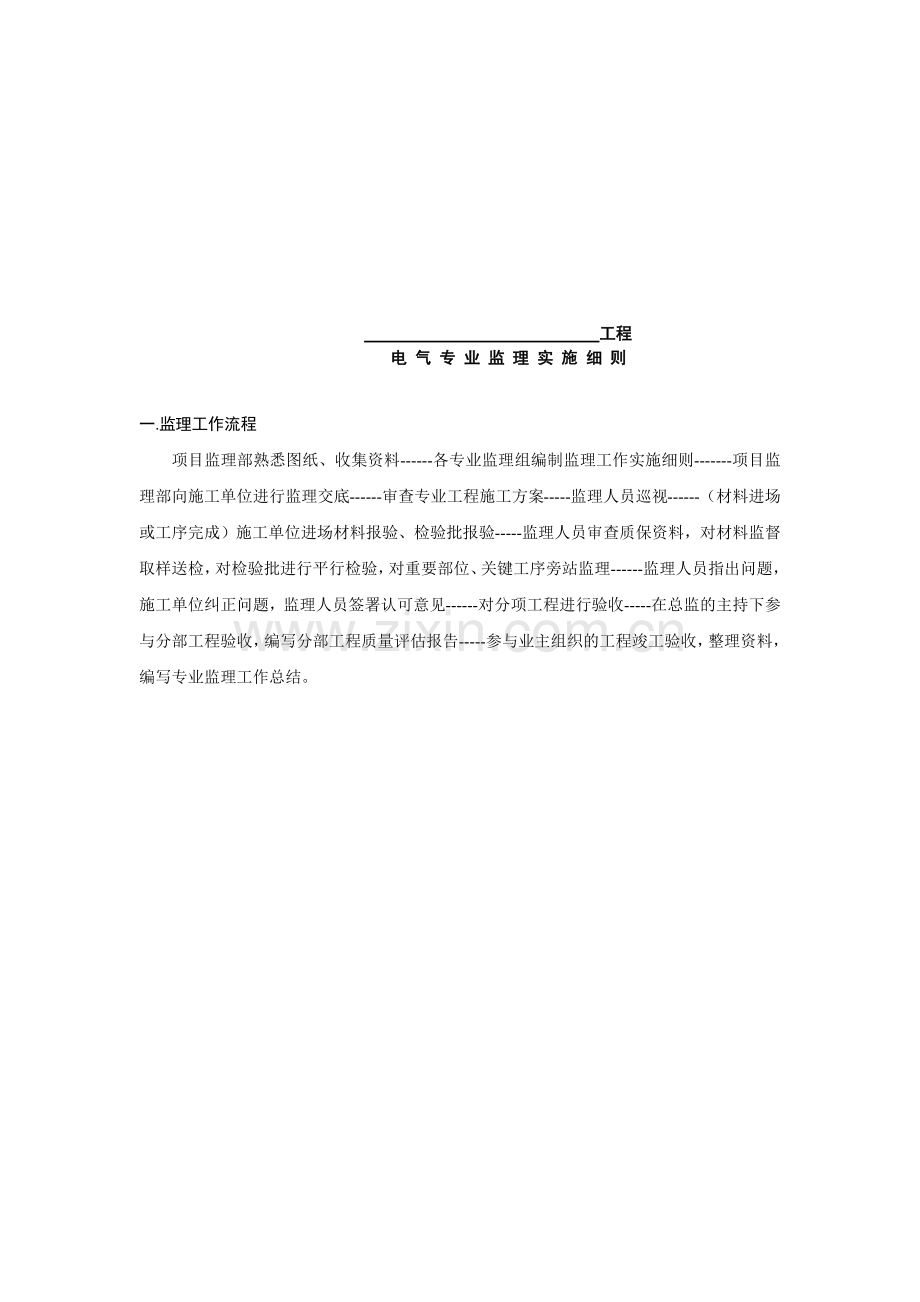

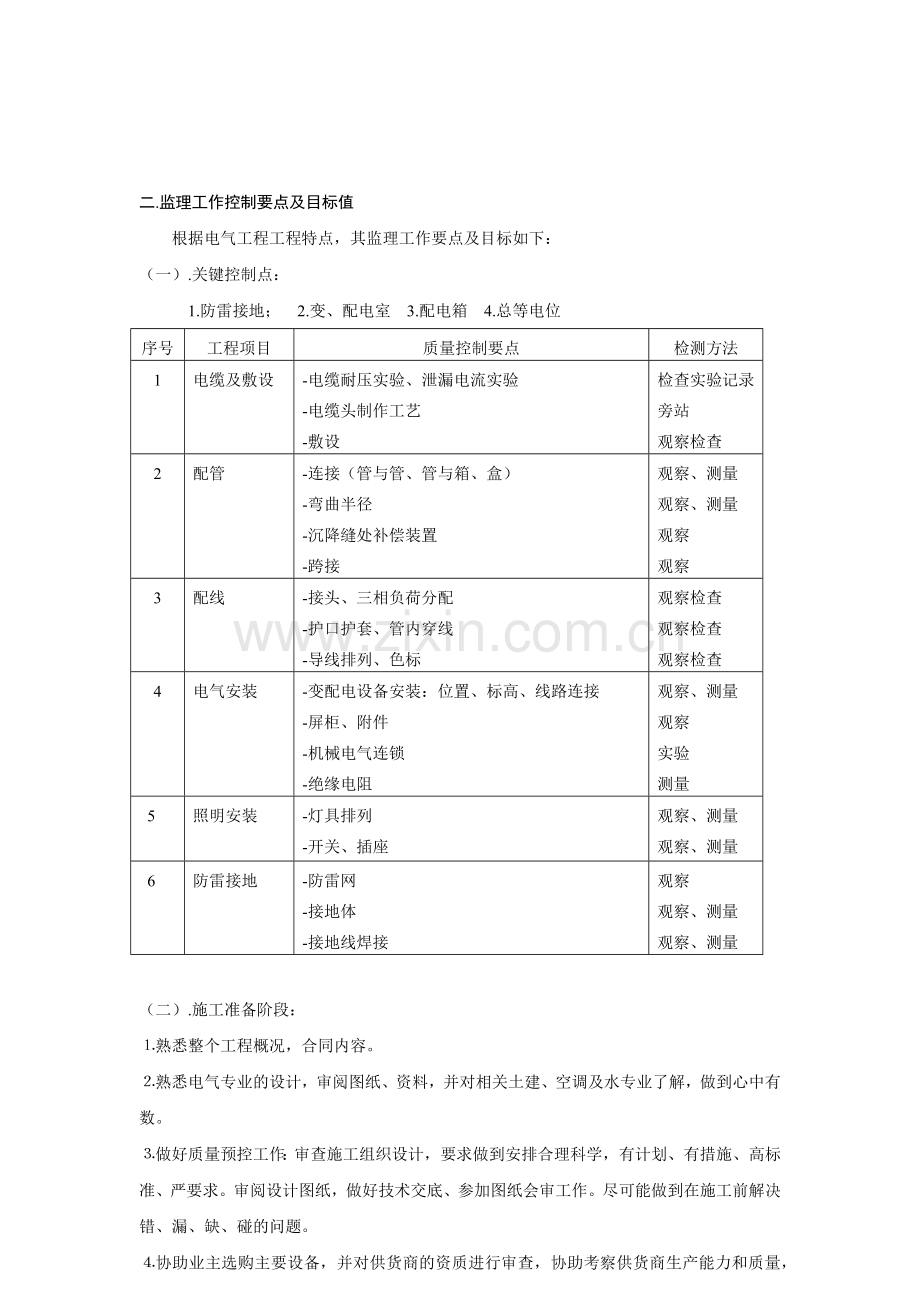

工程电 气 专 业 监 理 实 施 细 则一.监理工作流程项目监理部熟悉图纸、收集资料-各专业监理组编制监理工作实施细则-项目监理部向施工单位进行监理交底-审查专业工程施工方案-监理人员巡视-（材料进场或工序完成）施工单位进场材料报验、检验批报验-监理人员审查质保资料，对材料监督取样送检，对检验批进行平行检验，对重要部位、关键工序旁站监理-监理人员指出问题，施工单位纠正问题，监理人员签署认可意见-对分项工程进行验收-在总监的主持下参与分部工程验收，编写分部工程质量评估报告-参与业主组织的工程竣工验收，整理资料，编写专业监理工作总结。二.监理工作控制要点及目标值根据电气工程工程特点，其监理工作要点及目标如下：（一）.关键控制点：1.防雷接地； 2.变、配电室 3.配电箱 4.总等电位序号工程项目质量控制要点检测方法1电缆及敷设-电缆耐压实验、泄漏电流实验-电缆头制作工艺-敷设检查实验记录旁站观察检查2配管-连接（管与管、管与箱、盒）-弯曲半径-沉降缝处补偿装置-跨接观察、测量观察、测量观察观察3配线-接头、三相负荷分配-护口护套、管内穿线-导线排列、色标观察检查观察检查观察检查4电气安装-变配电设备安装：位置、标高、线路连接-屏柜、附件-机械电气连锁-绝缘电阻观察、测量观察实验测量 5照明安装-灯具排列-开关、插座观察、测量观察、测量 6防雷接地-防雷网-接地体-接地线焊接观察观察、测量观察、测量（二）.施工准备阶段：熟悉整个工程概况，合同内容。熟悉电气专业的设计，审阅图纸、资料，并对相关土建、空调及水专业了解，做到心中有数。做好质量预控工作：审查施工组织设计，要求做到安排合理科学，有计划、有措施、高标准、严要求。审阅设计图纸，做好技术交底、参加图纸会审工作。尽可能做到在施工前解决错、漏、缺、碰的问题。协助业主选购主要设备，并对供货商的资质进行审查，协助考察供货商生产能力和质量，选择信誉好，节能降耗，采用新材料、新工艺、新技术的产品，参照宁质技监质字（2001）165#文“终端组合电器必须持有江苏省工业产品准产证”，无准产证的电器设备不得进入工地。审查施工单位进场人员的资质，包括项目经理、施工员、质检员、安全员、特殊工种等人员的职称技术等级、上岗证。严禁无证上岗。审查分包单位及零配件、电气材料供应商的施工、产品资质。协助施工单位建立三级质量保证监督体系及措施，建立安全三级保证体系，并监督其落实。监理在现场执行江苏省建设工程施工阶段监理现场用表示范表示（第二版），要求各方按示范表示使用说明执行。（三）.施工阶段监理：把好材料进场关，重要设备、器具、材料的采购，要参与考查认证，无论是甲方提供的材料或施工单位采购的材料，都要报验，必须有产品质保书，出厂合格证及电气实验记录等。设备的开箱要有监理在场，检查外观质量，取得设备随带资料、文件、说明书等。根据整个工程的要求，审定电气专业的施工进度计划，提出具体要求。做好施工过程中的预控工作，特别是对施工过程中的关键环节，要做到事先有预测，时候有对策，以减少一般事故，杜绝重大事故。检查按设计要求预留的孔洞标高位置是否准确，检查梁、板、柱、墙内的预埋铁件数量和位置标高。检查电管预埋到位，应做到清污、套丝、无毛刺、接地焊接可靠、布置合理，横平竖直，整齐一致。配电照明系统的箱柜、开关、灯具、插座的安装要相序一致，面板标高一致，四周无缝隙。电气器具的数量安装位置准确无误。检查电缆电线的连接，宜采用线帽压接，不准使用人工绑扎。严格按照国家标准电气装置工程施工及验收规范执行。检查强弱电配线要按国际标准色标穿线，出现同一色线应套号码管标识，吊顶内必须使用同规格的阻燃线。检查明配管线应单独设吊架、卡架安装牢固，线管到位处应护口、锁口齐全，管口应光滑。电视电话网络信息点安装应按设计要求，验收参照有关规范执行。检查施工单位的资料管理，过程及安装记录，施工自检记录，测试记录数据要真实齐全，分部分项工程验收资料应齐全，否则应及时补做，不合格的应重做。为加强施工现场管理，尤其加强用电管理，检查用电机械设备安全性能，令其装设可靠的漏电保护装置，开关箱柜应设防雨棚罩，按照GB5019493规定执行。监督施工单位完善安全设施，手持电动工具的工人应穿绝缘鞋、带绝缘手套，高空作业要戴安全帽、系安全带。及时做好施工计量工作。安装单位应按月将通过质量检验的工程上报监理。监理在规定时间内给予确定。按监理规划，建议不定期召开专题会议协调各专业施工配合问题，协调设备材料按计划供货进场。做好隐蔽工程验收签证，分部分项（检验批）工程验收签证，不符合验收标准的工程令其整改，直至符合标准后签证。（四）.测试验收阶段监理：配合供电、电信、设备供应厂家做好调试验收工作。测量各系统相与相、相与地绝缘电阻必须大于0.5兆欧，抽查至少5个回路。施工单位须经三级验收且资料齐全，由监理组织初验后，参加业主组织的验收工作。整理资料内容：工程设计变更通知，设备材料质保书，隐蔽工程验收签证，电气工程测试记录，工程验收和竣工记录，竣工图。编写本专业的监理工作总结。 三.监理工作方法与措施（一） .监理工作方法监理工作分为事前、事中、事后三阶段控制，方法如下： 参与设计文件交底和施工图会审。 审核分包单位资质。 审核总分包单位的项目部质量管理、技术管理、质量保证体系。 审查总分包单位的施工组织设计（方案）中有关内容。质 检查原材料、构配件的质量。 验收到场的永久性设备（装置）。控 审核新材料、新设备、新工艺、新技术的技术鉴定书。 审核工程测量成果资料。 审核总（分）包单位提供的主要施工机具（设备）的技术性能资料。事 审核总（分）包单位的工程开工报告及相关资料。前控 进 审查总分包单位的施工组织设计（方案）中有关内容。制 控 审核总分包单位的施工总进度计划和年进度计划。 投 审查招投标文件有关内容。 审查施工合同中有关内容。 控 审核施工图预算。 工序质量报验。 施工过程质量控制验收 工序交接检查。 隐蔽工程质量验收。 检验批质量验收 主控项目验收。 一般项目验收。 质 分项工程质量验收 检验批部位、区段验收结论。 控 分部（子分部）工程 分项工程质量验收结论。 质量验收 工程质量控制资料。事 安全和功能检验（检测）报告。 观感质量验收。中 工程变更审查 质量缺陷与质量事故处理控 认真审核总分包单位的季月进度计划，并督促其贯彻执行（对比分制 进 析）。 控 应按规定程序处理工程变更、延期、延误，合理确定因此造成的工期。 投 应按规定程序处理工期变更、延期、延误，合理确定因此造成的费用。 控 准确及时审核验工月报，并按规定审批工程款支付证书。 审查承包单位的竣工资料。 竣工资料审查 审查监理机构的监理资料。 审查建设单位的工程前期建设档案。 审查勘察、设计单位的工程档案。 质 工程完工，承包单位自评合格后，向建设（监理）单位提交工程竣工报告。 竣工验收 总监理工程师组织工程竣工预验收，合格后，向建设单位提交工程质量评估报告。 控 建设单位收到施工、建设企业提交的报告事 后，组织工程正式竣工验收。 勘察、设计、施工、监理等单位的竣工资后 料移交给建设单位。 竣工备案 建设单位汇总备案资料在工程竣工验收合控 格后15个工作日内向当地政府主管部门备案。 制 进 统计、审核工程建设实际工期。 控 进行工期对比分析，确定工程建设合理工期。 投 统计、审核验工月报和进度工程款支付证书。 控 进行决算和审计，签发竣工决算证书。 （二）.监理工作的措施 监理工作的措施主要有组织措施、技术措施、经济措施和合同措施几个方面，具体内容在“监理规划”中已详述。四 其他 （一）.在监理工作中一定要认真熟悉学习设计文件，国家规范，严格按设计文件、国家规范开展监理工作，必要时进行见证、旁站、巡视、平行检验、设备监造等。认真发扬“脑勤、眼勤、嘴勤、手勤、腿勤”的五勤精神。 （二）.对工程资料，一定要按照国家规范和地方政府的规定及时严格检查核对，确保工程资料真实性和完整性。 （三）.为保证整个工程监理工作的一致性，监理机构将定期召开内部会议，统一思想、统一认识、相互交流学习、共同提高监理工作水平。 （四）.文明施工及施工安全，监理机构将另行交底，在此不在赘述。 （五）.当发生工程变更、计划变更或原监理实施细则所确定的方法、措施、流程不能有效地发挥管理和控制作用等情况时，总监理工程师将根据实际情况安排专业监理工程师对监理实施细则进行补充、修改和完善。
