工业管道安装施工组织设计方案(19页).doc

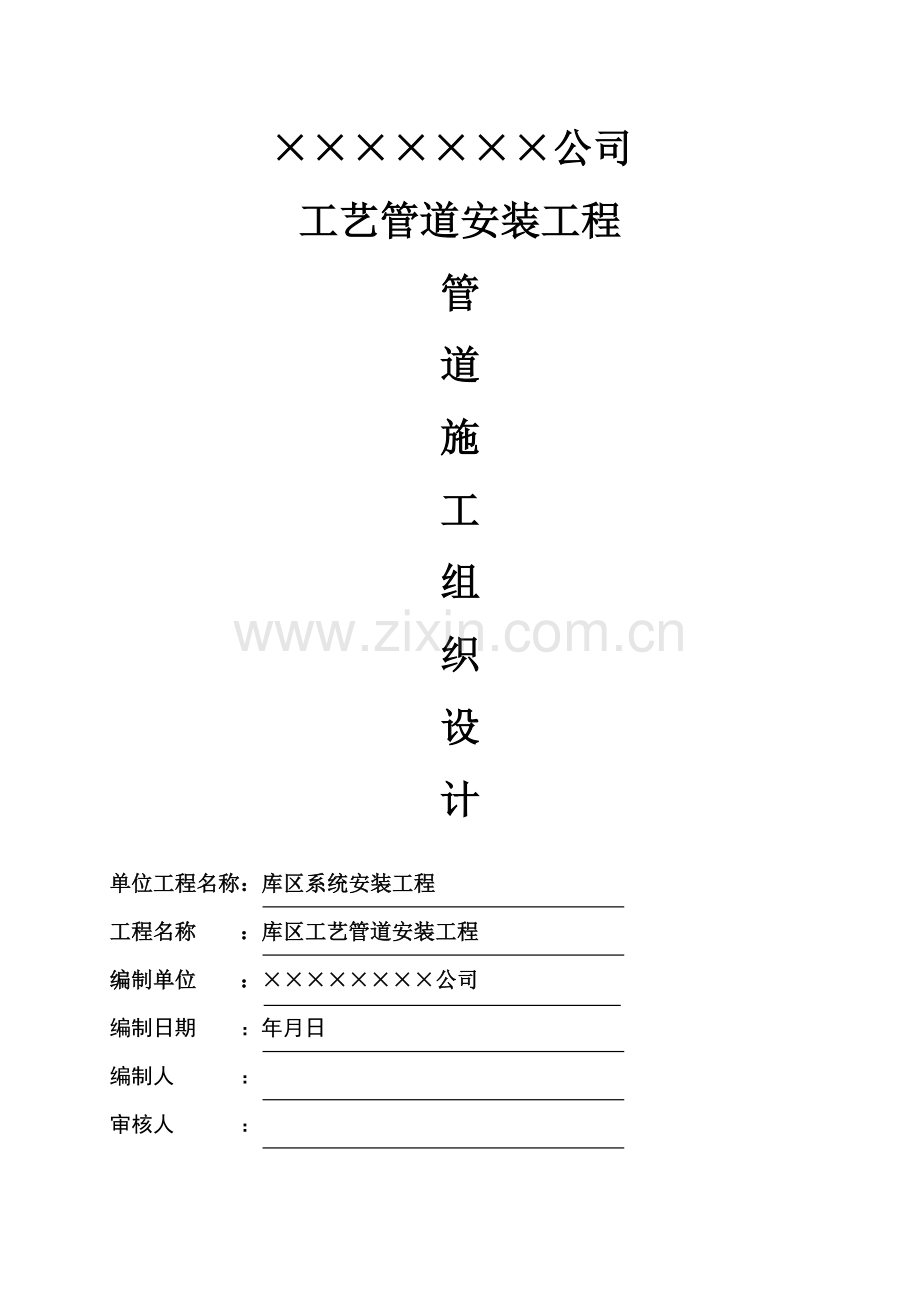

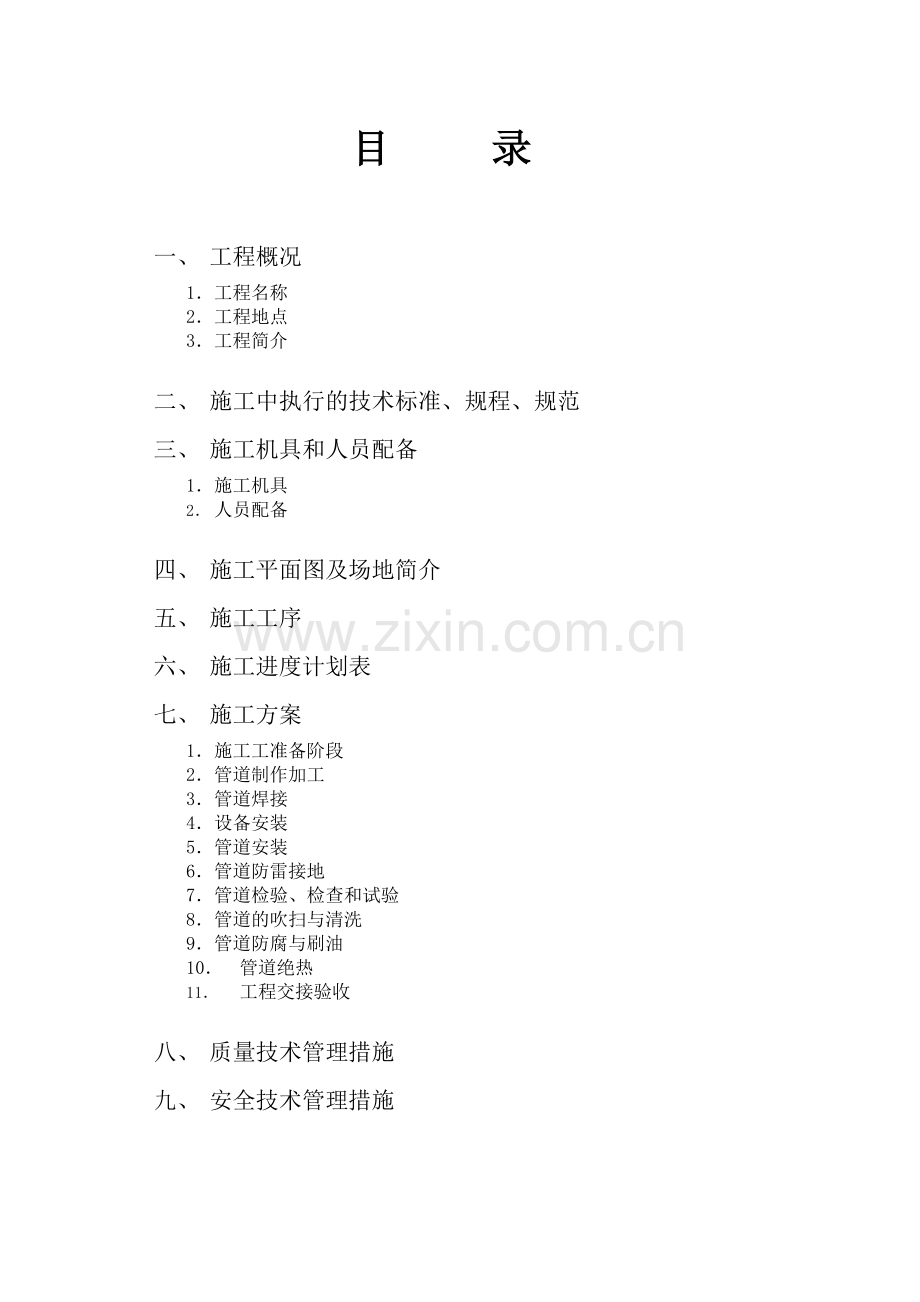

公司工艺管道安装工程管道施工组织设计单位工程名称：库区系统安装工程工程名称 ：库区工艺管道安装工程编制单位 ：公司编制日期 ：年月日编制人 ： 审核人 ：目 录一、 工程概况1 工程名称2 工程地点3 工程简介二、 施工中执行的技术标准、规程、规范三、 施工机具和人员配备1 施工机具2 人员配备四、 施工平面图及场地简介五、 施工工序六、 施工进度计划表七、 施工方案1 施工工准备阶段2 管道制作加工3 管道焊接4 设备安装5 管道安装6 管道防雷接地7 管道检验、检查和试验8 管道的吹扫与清洗9 管道防腐与刷油10 管道绝热11 工程交接验收八、 质量技术管理措施九、 安全技术管理措施一、 工程概况1 工程名称：公司库区油罐管道及至码头管道安装工程2 工程地点：3 工程简介：本工程为新建植物油库的管道安装工程，共分为两部分，一部分为库区各油罐之间进出油、伴热、加气管道安装；另一部分为码头至油罐区之间进出油、伴热、加气管道安装。其中进油管为、；出油管为；蒸汽管、罐底排污管、压缩空气管为；蒸汽伴热管为，均采用热轧无缝钢管制作安装。管道阀门及其他附件采用法兰螺栓连接； 、管道采用氩电联焊，其他管道全部采用电弧焊。管道除锈为动力工具除锈；防腐为铁红防锈漆两遍、面漆一遍；管道有保温要求则不刷面漆，其他按照工艺要求施工。二、施工中执行的技术标准、规程、规范1 设计图纸及设计说明文件2 工业金属管道工程施工及验收规范 （）3 现场设备、工业管道焊接工程施工及验收规范 （）4 工业设备、管道防腐蚀工程施工及验收规范 （）5 工业设备、管道绝热工程施工及验收规范 （）6 工业金属管道工程质量检验评定标准 （）7 工程合同有关文件和甲方要求。三、施工机具和人员配备 主要施工机具机具名称型号规格单位数量备注直流氩弧焊机台交流电弧焊机台空气压缩机台刨边磨边机 台型材切割机台角向磨光机台电焊条烘干箱台汽车起重机台手拉葫芦只简易脚手架只气割设备套手动试压泵台检验工具批五金工具批 人员配备序号人员类别最高使用人数备注技术负责人工程技术管理施工员现场施工管理安检员安全与质量检查电焊工焊接、气割安装工管道制作安装电工电气钳工附属设备安装后勤人员生活四、施工平面图及场地简介 本工程位于，为热带季风气候，位近海面，极少霜冻期，施工条件较好。工地地基承载力较差，采用桩基础。地下水丰富，雨量充足，无冰雪。工地建筑面积共，道路为简易路面，路况较差，周围无重要建筑物。（施 工 平 面 图 略）五、施工工序1. 施工工准备阶段（1） 施工图审查（2） 施工机具布置（3） 原材料和配件进场及验收（4） 除锈、第一遍防锈2. 管道制作加工（1） 支吊架制作安装防腐（2） 钢管切割加工3. 管道焊接（1） 钢管焊接（2） 外头焊接（3） 法兰焊接.设备安装.管道安装（）阀门安装（）其他法兰连接安装（）清管装置安装（）仪表、接地安装.管道检验、检查和试验（1） 外观检查（2） 焊缝检验（3） 压力试验.管道的吹扫与清洗.管道防腐与刷油.管道绝热.工程交接验收（1） 工程自检（2） 参与验收、提供验收资料（3） 完成扫尾工作及拆除施工生活设施六、施工进度计划表序号阶段工作内容进度（天）一施工准备阶段生活设施施工生产现场平面布置材料进场机具就位管道吊具制作除锈、第一遍防锈管道基础检查二管道制作阶段管道支吊架下料管道支吊架制作防腐钢管防腐钢管运输就位三管道焊接安装阶段钢管焊接弯头焊接法兰焊接阀门安装设备安装金属软管和补偿器安装盲板安装仪表安装管道接地安装四管道检验、清扫阶段外观检查焊缝检验压力试验管道吹扫与清洗第二遍防锈涂刷五管道防腐保温阶段面漆涂刷管道保温管道表面防水层施工六验收和扫尾阶段工程自检参与验收、提供验收资料完成扫尾工作拆除施工生活设施施工工期七、施工方案. 施工准备阶段()审查设计图 熟悉图纸和有关技术资料，审查设计文件是否齐全合理,符合国家标准。设计文件包括设计图，施工图,图纸说明和设计变更通知单等。是否经过设计，校对，审核人员签字，设计院盖章，建设部门核对，并由施工单位会审签字。)材料的采购，运输、存放和验收本工程管道主材全部采用号钢制作，管道配件全部为外购件，材料采购的数量和品种应和订货合同相符，钢材的出厂质量证明书数据必须和钢材打印的记号一致。本工程采用手工电弧焊、氩弧焊和螺栓连接，焊接材料为型焊条和碳钢焊丝，普通螺栓连接。钢材运输时，应根据钢材的长度、重量选用车辆，配件在运输车辆不应产生碰撞、断裂。螺栓在运输、储存和施工过程中不得混放混用、并轻装轻卸.防止受潮生锈,玷污和碰伤.钢管存放场地应平整坚实，无积水，底层垫枕应有足够支承面。配件应按种类、型号、安装顺序分区存放。阀门应从每批中抽查，且不得少于一个，进行壳体压力试验和密封试验。当不合格时，应加倍抽查，仍不合格时，该批阀门不得使用。阀门的壳体压力试验不得小于公称压力的倍，试验时间不得少于分钟，以壳体填料无渗漏为合格；密封试验宜以公称压力进行，以阀瓣封面不漏为合格。试验合格的阀门应及时排尽内部积水，并吹干，而后关闭阀门，封闭出入口，做出明显的标记，填写记录。 ()施工设备场地布置施工设备、工具、材料应根据施工场地实地布置，其原则为生活设施应尽量远离施工场地，材料应就近靠近施工场地，设备则根据施工临时用电设施合理布置()开工前检查施工人员在进入施工现场前必须检查工程是否具备开工条件，三通一平是否落实，并做好开工前的各项准备工作（人员准备、技术准备、材料机具准备等）。管道支吊架制作安装前应对基础进行检查，并配合土建进行预留孔洞和预埋件安装。检查管道基础标高、基础间距离、坡度及套管的长度、深度是否符合设计要求。.管道制作防腐(1) 管道调直管道调直有冷调和热调两种。当采用冷调和热调加工，时其允许偏差每米不得大于0.5mm，时其允许偏差每米不得大于1.0mm，用拉线或直尺检查。 ()管道切割 管道施工中，常用的切割方法有机械切割和气割两种。管道切割的一般要求是： 公称直径50mm的中低压碳钢管一般采用机械法切割，50mm的中低压碳钢管一般采用气割法切割，镀锌钢管必须使用机械法切割。当采用氧气乙炔火焰切割时，必须保证尺寸正确和表面平整，并用手动砂轮机清除切口处的氧化铁渣，使之平滑、干净，同时应使管口端面与管子中心保持垂直。 切口表面应平整，不得有裂纹，重皮、毛刺、凹凸、缩口、熔渣、氧化铁、铁屑等应予以清除。 切口平面倾斜偏差为管子直径的，但不得超过3mm。管子切断前应严重移植原有标志。 ()套管加工套管的加工应符号设计文件的规定，当主管有焊缝时，该焊缝应按同类别管道的检验标准进行，并经试压合格后，方可放入套管内。套管与主管间隙应均匀，并按设计文件规定焊接支撑块，撑块不得妨碍管与套管的胀缩。套管加工完毕后应按设计压力的倍进行压力试验，套管组装有困难时，可采用部分组焊的形式，其复原焊接应保证质量。套管的主管管件，应使用无缝或压制对接管件，不得使用斜接弯头。套管和主管，应保证其同轴度，偏差不得超过3mm.() 管道除锈、第一遍防腐管道及绝热保护层的涂漆应按照工业设备、管道防腐蚀工程施工及验收规范的要求进行。涂漆前应将管道表面的油垢、水、泥污、氧化皮和锈蚀等清除掉，焊缝应清除毛刺、焊渣。金属表面粘有较多的油污时，可用汽油或浓度为的烧碱溶液清洗，待干燥后除锈。管道涂漆的种类、颜色、涂层厚度和标记符合设计要求，用多种油漆调和配料时，应性能适应、配比合适、搅拌均匀，并稀释至适当的稠度，不得含有漆皮等杂物。调好的油漆应及时使用，余料应密封保存。涂料施工应在温度为的环境下进行，并应有防水，防雨措施，现场涂漆应自然干燥，若涂层未充分干燥，不得进行下一道工序。手工涂刷时，应往复进行，纵横交错，保证涂层均匀。在管口两端需要焊接的部位应留的范围不得涂刷。.管道焊接 ()一般规定管道焊接应按照工业金属管道工程施工及验收规范和现场设备、工业管道焊接工程施工及验收规范的有关规定进行。焊接前应清除管内土块、泥垢等污物，在管口边缘和焊口两侧不小于范围内，表面的铁锈应除干净，直到露出金属光泽。当壁厚超过4mm时，需对焊接管端进行坡口处理。为降低或消除焊接接头的残余应力，防止产生裂纹，改善焊缝和热影响区的金属组织与性能，应根据材料的淬硬性、焊件厚度、焊件的使用条件和施焊时的环境温度等，综合考虑焊前预热和焊后热处理。(2) 坡口的加工与清理管子、管件坡口形式和尺寸应符合规定和设计文件要求，一、二级焊缝的坡口加工应采用机械方法，三、四级焊缝可采用氧气乙炔火焰切割法，但必须除净焊缝表面的氧化皮，并将影响焊接质量的凸凹不平处磨平。坡口表面不得有裂纹、夹层等缺陷。管子、管件接头坡口加工完毕后，应对坡口及内、外侧进行清理，清理合格后应及时施焊。(3) 组对、焊接两根管子焊接后，中心线应在同一条直线上，焊口处不得出现错口或不同心等缺陷。管件组对时，壁厚相同的管子内壁应平齐。错边量应符合下列要求：一、二级焊缝不应超过壁厚的，且不大于1mm；三、四级焊缝不应超过壁厚的，且不大于2mm。不同壁厚的管子，内壁错边量不宜超过壁厚的，且不大于2mm，外壁错边量不得大于3mm。管子、管件组对时，小管径管道可采用夹具进行对口，大管径管道可采用角钢定位焊接方法进行对接找平。组对好的管子、管件可先定位焊，一般在上下左右四处进行定位焊，但至少不得少于三处。定位焊的工艺措施和焊接材料应与正式焊接一致。定位焊长度一般为15mm，高度为4mm，且不应超过管壁厚度的。定位焊时，如发现焊肉有裂纹等缺陷，应及时处理。管子、管件组对时，应在定位焊好并经检查调直后再焊接，焊接时应垫牢、固定，不得搬动，不得将管子悬空或外力作用下施焊。焊接时尽量转动，减少仰焊，以提高焊接速度，保证焊接质量。用电弧焊进行多层焊时，焊缝内堆焊的各层，引弧和息弧的地方彼此不应重合。焊缝的第一层应呈凹面，并保证把焊缝根部全部焊透，中间各层要把两焊接管的边缘全部结合好，最后一层应把焊缝全部填满，并保证焊缝到母材平缓过渡。当对管内清洁要求较高且焊接后不易清理的管道，其焊缝底层应采用氩弧焊。每道焊缝均应焊透，焊缝表面成形良好，且不得有裂纹、夹渣、气孔和砂眼等缺陷。采用成型无缝管件时，不宜直接与平焊法兰焊接（可以和对焊法兰直接焊接），其间要加一段直管，直管长度一般不小于公称直径，并不小于120mm。管道的焊缝应遵守以下规定：管道上的环焊缝不得设在支架或吊架上，也不得设在穿墙等处的套管内，距支架或吊架不应小于50mm；需要热处理的焊缝距支架或吊架不应小于焊缝宽度的五倍，且不得小于100mm。直管段上两对接焊口中心面间的距离，当公称直径150mm时，不应小于150mm；当公称直径150mm时，不应小于管子的外径。不得在焊缝上开孔或连接分支接管；管道上对接焊缝距弯管起弯点不应小于管子的外径，且不得小于100mm；连接管道时，两相邻焊缝的间距应大于管径，并且不得小于200mm；需要预拉伸或预压缩的管道焊口，组对时所使用的工具应待整个焊口焊接及热处理完毕并经检验合格后方可拆除。.设备安装(1) 工业锅炉安装锅炉及辅助设备就位前，应检查基础尺寸和位置。划出纵、横向安装基准线和标高基准点。锅体吊装前，表面和焊接短管应无损伤，各焊缝应无裂纹、气孔和分层等缺陷，两端水平和垂直中心线的标记应正确。吊装是，应设牢固的临时性搁架，临时性搁架应在锅炉水压试验灌水前拆除。锅炉内部装置的安装，应在水压试验合格后进行并符合下列要求：零部件的数量不得缺少；蒸汽、给水连接隔板的连接应严密不漏，焊缝应无漏焊和裂纹；法兰结合面应严密；连接件的连接应牢固，且有防松装置。锅炉的汽、水压力系统及附属装置安装完毕后，必须进行水压试验。主汽阀、出水阀、排污阀和给水截止阀应与锅炉一起作水压试验；安全阀应单独作水压试验。当水压试验不合格时，应返修。返修后应重做水压试验。水压试验，应及时将锅炉内的水全部放尽。安全阀应逐个检查进行严密性试验；安全阀必须垂直安装，并装设泄放管，泄放管应直通安全地点；安全阀经调整合格后，应做标记。(2) 压缩机、泵安装压缩机的安装水平偏差不应大于，并应在机身滑道面或其他基准面上测量。压缩机组装前应检查零件，部件的原有装配和标记，填函、密封盒应按级别与顺序进行组装。组装机身和中体时，应符合下列要求：将煤有注入机身内使润滑油升至最高油位，并经四小时无渗漏现象；机身的纵、横向安装水平偏差不应大于；两机身压缩机主轴承孔轴线的同轴度不应大于0.05mm。压缩机的附属装置就位前，应检查管口方位、地脚螺栓孔和基础的位置并应与施工图相符；各管路应清洁和畅通。卧式设备的安装水平和立式设备的铅垂度偏差，均不应大于。泵的开箱检查应符合下列要求：应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；应核对泵的主要安装尺寸并应与工程设计相符；应核对输送特殊介质的泵主要零件、密封件以及垫片的品种和规格。出厂时已装配、调整完善的部分不得拆卸。泵安装前应检查泵的安装基础的尺寸、位置和标高并应符号工程设计要求。驱动机与泵连接时，一般应与泵的轴线为基准找正；驱动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。管道安装除应符合工业金属管道工程施工及验收规范的规定外，还应符号下列要求：管子内部和管端应清洗洁净，清除杂物；密封面和螺纹不得损伤；吸入管道和输出管道应有各自的支架，泵不得直接承受管道的重量；相互连接的法兰端面应平行，螺纹管接头轴线应对中，不应借法兰螺栓或管接头强行连接；管道与泵连接后，应复检泵的原找正精度，当发现管道连接引起偏差时，应调整管道；管道与泵连接后，不应在其上进行焊接和气割；当需要焊接和气割时，应拆下管道或采取必要的措施，并应防止焊渣进入泵内。润滑、密封、冷却和液压系统的管道应清洗洁净并保持畅通；其受压部分应按设备技术文件的规定进行严密性试验。泵的试运转应在其各附属系统单独试运转正常后进行；泵必须在有介质的情况下进行试运转，试运转的介质或代用介质均应符合设计的要求。.管道安装 ()一般规定 管道安装应按照工业金属管道工程施工及验收规范进行，与管道有关的土建工程已检验合格，满足安装要求，并已办理交接手续。与管道连接的机械已找正合格，固定完毕。管道组成件及管道支撑件等已检验合格。管子、管件、阀门等，内部已清理干净，无杂物。对管内有特殊要求的管道，其质量已符合设计文件的规定。法兰、焊缝及其他连接件的设置应便于检修，并不得紧贴墙壁或管架。管道穿越道路、墙或构筑物时，应加套管或砌筑涵洞保护。管道不应挡门挡窗，应避免通过电动机、配电盘和仪表盘的上空。并不应妨碍管道、设备和阀门的检修。管道与阀门的重量不应支撑在设备上。管道上安装仪表的根部元件或紧固件，应在安装管道时做好。这样既保证安装质量，又可防止在安装管道后在焊接根部元件或紧固件，焊渣落入管道中而影响试车生产。()支吊架安装管道安装时，应及时固定和调整支吊架。支吊架位置应准确，安装应平整牢固，与管子接触应紧密。无热位移的管道，其吊杆应垂直安装。有热位移的管道，吊点应设在与位移的相反方向，按位移值的偏位安装。两根热位移方向相反或位移不等的管道，不得使用同一吊杆。固定支架应按设计危机要求安装，并应在补偿器预拉伸前固定。导向支架或滑移支架的滑动面应洁净平整，不得有歪斜和卡涩现象。其安装位置应从支撑面中心向位移反方向偏移，偏移量为位移值的或符号设计文件规定，绝热层不妨碍其位移。弹簧支吊架的弹簧高度，应按设计文件规定安装，弹簧应调整至冷态值，并做记录。弹簧的临时固定件，应待系统安装、试压、绝热完毕后方可拆除。支吊架的焊接应由合格焊工施焊，并不得有漏焊、欠焊或焊接裂纹等缺陷。管道与支架焊接时，管子不得有咬边、烧穿现象。管架紧固在槽钢或工字钢翼板斜面上时，其螺栓应有相应的斜垫片。管道安装时不宜使用临时支吊架。当使用临时支吊架时，不得与正式支吊架位置冲突，并应有明显标记，管道安装完毕后应拆除。管道安装完毕应按设计文件规定逐个核对支吊架的形式和位置。() 管道预制管道预制宜按管道系统单线图实行。管道预制应按单线图规定的数量、规格、材质选配管道组成件，并按单线图标明系统号和按预制顺序标明各组成件的顺序号。自由管段和封闭管段的选择应合理，封闭管段应按现场实测后的安装长度加工。自由管段和封闭管段的尺寸允许偏差应符号以下规定： 项目允许偏差自由管段封闭管段长 度法兰面与管子中心垂直度法兰螺栓孔对称水平度() 钢管安装管道安装时，应检查法兰密封面及垫片，不得有影响密封性能的划痕、斑点等缺陷。当大直径垫片需要拼接时，应采用斜口搭接或迷宫式拼接，不得平口对接。软垫片的周边应整齐，垫片尺寸应与法兰密封面相符，其允许偏差应符合下表：公称直径平面型凹凸型榫槽型内径外径内径外径内径外径法兰连接应与管道同心，并应保证螺栓自由穿入。法兰螺栓孔应跨中安装。法兰间应保持平行，其偏差不得大于法兰外径的，且不得大于2mm。不得用强紧螺栓的方法消除歪斜。法兰连接应使用同一规格螺栓，安装方向应一致。螺栓紧固后应与法兰紧贴，不得有楔缝。需加垫圈时，每个螺栓不应超过一个，紧固后的螺栓与螺母宜齐平。工作温度低于200的管道，起螺纹连接密封材料宜选用聚四氟乙烯带。拧紧螺纹时，不得将密封材料挤入管内。当管道安装处于露天装置时，螺栓与螺母应涂二硫化钼油脂、石墨机油。管子对口时应在距接口中心200mm处测量平直度，当管子公称直径小于100mm时，允许偏差为1mm；当管子公称直径大于或等于100mm时，允许偏差为2mm。但全长允许偏差均为10mm。管道连接时，不得强力对口，加偏垫或加多层垫等方法来消除接扣端面的空隙、偏斜、错口或不同心等缺陷。当管道安装工作时间有间断时，应及时封闭敞开的管口。管道预拉伸或压缩前应具备以下条件：预拉伸或压缩区域内固定支架间所有焊缝（预拉口除外）已焊接完毕，需热处理的焊缝已做热处理，并检验合格。预拉伸或压缩区域支吊架已安装完毕，管子与固定支架已固定。预拉口附近的支吊架已预留足够的调整余量，支吊架弹簧已按设计值压缩，并临时固定，不使弹簧承受管道荷载。预拉伸或压缩区域内的所有连接螺栓已拧紧。预拉伸管道的焊缝需热处理时，应在热处理完毕后，方可拆除在预拉伸时安装的临时卡具。排水管的支管与主管连接时，宜按介质流向稍有倾斜。管道上仪表取源部位的开孔和焊接应在管道安装前进行。管道安装的允许偏差应符合以下规定：项目允许偏差坐标架空及地沟室外室内埋地标高架空及地沟室外室内埋地水平管道平直度，最大 ，最大() 连接机器的管道安装连接机器的管道，其固定焊口应远离机器。对不允许承受附加外力的机器，管道与机器连接前，应在自由状态下，检验法兰的平行度和同轴度。管道安装合格后，不得承受设计以外的附加载荷。管道经试压、吹扫合格后，应对管道与机器的接口进行复位检验。()伴热管及夹套管安装伴热管应与主管平行安装，并应自行排液。当一根主管需多根伴热管伴热时，伴热管之间的距离应固定。水平伴热管宜安装在主管下方或靠近支架的侧面。铅垂伴热管应均匀分布在主管周围。不得将伴热管直接点焊在主管上，可采用绑扎带或镀锌铁丝等固定在主管上。弯头部位的伴热管绑扎带不少于三道，直伴热管绑扎点间的距离应符合下列规定：伴热管公称直径为, 绑扎点间距为800mm；伴热管公称直径为, 绑扎点间距为1000mm；伴热管公称直径为, 绑扎点间距为1500mm；伴热管公称直径大于, 绑扎点间距为2000mm。对不允许与主管直接接触的伴热管，在伴热管与主管之间应有隔离垫。伴热管经过主管法兰时，伴热管应相应设置可拆斜的连接件。从分配站到各被伴热主管和离开主管到收集站之间的伴热管安装，应排列整齐，不宜互相跨越和就近斜穿。当夹套管经剖切后安装，纵向焊缝应置于易检修部位。夹套管的连通管安装，应符合设计文件规定，如设计文件无规定时，连通管应防止存液。夹套管的支撑块不得妨碍管内介质流动，支撑块的材质应与主管材质相同。()阀门安装阀门安装前，应检查填料，其压盖螺栓应留有调节余量；应按设计文件核对型号，并应按介质流向确定其安装方向。当阀门与管道以法兰或螺纹方式连接时，阀门应在关闭状态下安装。水平管道上的阀门，其阀杆及传动装置应按设计规定安装，动作应灵活。安装铸铁阀门时，不得强力连接，受力应均匀。()补偿器安装波纹膨胀节应按设计文件规定进行预拉伸,受力应均匀。波纹膨胀节内套有焊缝的一端，在水平管道上应迎介质流向安装，在铅垂管道上应置于上部。波纹膨胀节应与管道保持同轴，不得偏斜。安装波纹膨胀节时，应设临时约束装置，待管道安装固定后再拆除临时约束装置。 ()静电接地安装有静电要求的管道，各段管子间应导电。当每对阀兰或螺纹接头间电阻值超过欧姆时，应设导线跨接。管道系统的对地电阻值超过欧姆，应设两接地引线。接地引线宜采用焊接形式。用作静电接地的材料或零件，安装前不得涂漆。导电接触面必须除锈并紧密连接。静电接地安装完毕后，必须进行测试，电阻值超过规定时，应进行检查和调整。.管道检验、检查和试验()外观检验施工单位在全部管道安装完毕后，应通过质检人员对施工质量进行检查、检验和试验。外观检验应包括对各种管道组成件、管道支撑件的检验以及在管道施工过程中的检验。除有特殊要求的焊缝外，应在焊完后立即除去渣皮、飞溅，并应将焊缝表面清理干净，进行外观检验。()焊缝表面无损检验焊缝表面应按设计文件的规定，进行液体渗透检验。当发现焊缝表面有缺陷时，应及时消除，消除后应重新进行检验，直至合格。()压力试验管道安装完毕，外观检验和无损检验合格后，应进行压力试验。应符合规定：压力试验应以液体为试验介质。当管道的设计压力小于或等于时，也可以采用气体为试验介质，但应采取有效的安全措施。脆性材料严禁使用气体进行压力试验。当现场不允许用液体或气体进行压力试验时，经建设单位同意，可采用对所有焊缝用液体渗透检验。进行压力试验时，应划定禁区，无关人员不得进入。压力试验完毕，不得在管道上进行修补。建设单位应参加压力试验。压力试验前应具备以下条件：试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合有关规定。焊缝及其他待检部位尚未涂漆和绝热。管道上的膨胀节已设置了临时约束装置。试验用的压力表已经校验，并在周期内，压力表不应少于两块。符合压力试验的液体或气体已经备齐。按试验的要求，管道已经加固。待试管道与无关系统已用盲板或其他措施隔开，仪表已经拆下。液压试验应遵守下列规定：液压试验应使用洁净水，试验前注液体时，应排尽空气。试验时，环境温度不得低于5，当环境温度低于5时，应采取防冻措施。承受内压的地上管道试验压力应为设计压力的倍，埋地钢管道试验压力应为设计压力的倍，并不得低于。对位差较大的管道，应将试验介质的静压计入试验压力中。液体管道的试验压力应以最高点的压力为准，但最低点的压力不得超过管道组成件的承受力。液压试验应缓慢升压，待达到试验压力后，稳压分钟，再将试验压力降至设计压力，停压分钟，以压力不降，无渗漏为合格。试验过程中发现泄漏时，不得带压处理。消除缺陷后，应重新进行试验。气压试验应遵守下列规定：承受内压的地上管道试验压力应为设计压力的倍，真空管道的试验压力应为。当管道的设计压力大于时，必须有设计文件规定或经建设单位同意，方可用气体进行压力试验。试验前，必须用空气进行预试验，试验压力宜为。液压试验应缓慢升压，待达到试验压力的时，如未发现异状或泄漏，继续按试验压力的逐级升压，每级稳压分钟，直至试验压力。稳压分钟，再将试验压力降至设计压力，停压时间应根据查漏工作需要而定。以发泡剂不泄漏为合格。经气压试验合格后，且在试验后未经拆卸过的管道可不进行泄漏性试验。第二遍防腐焊缝及其标记在压力试验前不应涂漆，管道安装后不易涂漆的部位应预先涂漆。涂料的种类、颜色、涂敷的层数应符合设计文件的规定。涂层质量应符合以下要求：涂层应完整均匀，颜色应一致，无损坏、流淌。漆膜应附着牢固，无剥落、皱纹、气泡、针孔等缺陷。涂刷色环时，应间距均匀，宽度一致。.管道的吹扫与清洗(1) 一般规定管道在压力试验合格后应进行吹扫与清洗。吹洗方法应根据对管道的使用要求、工作介质而定。公称直径大于或等于600mm的液体或气体管道，宜采用人工清洗；公称直径小于600mm的液体管道，宜采用水清洗；公称直径小于600mm的气体管道，宜采用空气吹扫；蒸汽管道，宜采用蒸汽吹扫；非热力管道不得用蒸汽吹扫。有特殊要求的管道，应采用相应的吹洗方法。不允许吹洗的管道及设备应与吹洗系统隔离。管道吹洗前不应安装孔板、法兰连接的重要阀门、仪表应拆斜或加以保护。吹洗前应检验管道支吊架的牢固程度，必要时予以加固。吹洗的顺序应按主管、支管、疏排管依次进行，吹洗出的脏物，不得进入亿合格的管道内。吹扫时应设置禁区。管道上及附近不得放置易燃物，排放的脏液不得污染环境，严禁随地排放。管道吹洗合格并复位后，不得在进行影响管内清洁的其他作业。(2) 水冲洗冲洗管道应用洁净水，冲洗时宜采用最大流量，流速不得低于1.5m。排放水应引入可靠的排水井或沟中，排水时，不得形成负压。管道的排水支管应全部冲洗，水冲洗应连续进行，以排出的水色和透明度与入口目测一致为合格。当管道经水冲洗后暂不运行时，应将水排净，并应及时吹干。(3) 空气吹扫空气吹扫应用大型的空气压缩机进行间断性的吹扫，吹扫压力不得超过容器和管道的设计压力，流速不宜小于20m。吹扫忌油管道时，气体中不得含油。空气吹扫过程中，当目测排气无烟尘和其他杂物时为合格。() 蒸汽吹扫蒸汽管道应以大流量进行吹扫，流速不应小于30m。蒸汽吹扫前应先行暖管、及时排水，并应检查管道的热位移。蒸汽吹扫应按加热冷却再加热的顺序，循环进行。吹扫时宜每次吹扫一根，轮流吹扫的方法。吹扫后无铁锈、脏物时应合格。.管道绝热保温()管道绝热工程的施工及质量要求应符合工业设备、管道绝热工程施工及验收规范的规定。管道保温应在防腐、压力试验合格后进行。如需先做保温，应将管道连接处和环型焊缝留出，待压力试验合格后再将连接处保温层做好。保温层的材质、规格应符合设计要求，粘接应牢固，铺设平整、厚度均匀，绑扎紧密，无滑动、松驰、断裂现象。()垂直管道做保温层，当层高小于或等于5m时，每层应设一个支撑托板，支撑托板应焊在管壁上，位置应立在管卡上部200mm处。除寒冷地区的室外架空管道的法兰、阀门等附件要按设计要求保温外，一般的法兰、阀门等管道附件可不保温。但应留间隙，并在保温层端部抹的斜坡。() 保温管道支架处应留膨胀伸缩缝，并用石棉或玻璃棉填塞。设备和容器保温时，应采用钩钉固定保温层，间距一般为250mm，高度等于保温层厚度，钩钉的直径一般为。()采用预制筒保温时，预制筒拼缝应错开，缝隙不应大于5mm，拼缝用铝箔胶带封死。() 保温层外面应做保护层，有防潮层的保温结构，保护层应设在防潮层外；无防潮层时，保护层设在保温层外。用铁皮做保护层时，纵缝搭口应朝下，铁皮的搭接长度为30mm。保温管道最外层缠玻璃纤维布或玻璃布油毡时，玻璃纤维布应以螺旋状绕紧，前后搭接40mm，垂直管道应自上而下绕紧，每隔3m及布带的两端均用直径为1mm的镀锌铁丝绑扎一圈。室外管道缠玻璃布油毡时，横向搭接缝应用稀释沥青黏合，纵向搭接缝应向下，缝口搭接50mm，外面用镀锌铁丝扎紧。()地沟内保温管道的保温层外应设防潮层。常用防潮层有两种，一种是石油沥青油毡内、外各涂一层沥青脂防潮层；另一种是玻璃纤维布内、外各涂一层沥青脂防潮层。做防潮层时，要求防潮层完整，粘贴紧密，厚度均匀，无气孔、鼓包或开裂等缺陷。()不设保温层的管道应按设计文件要求涂刷面漆。.工程交接验收 ()当施工单位按合同规定的范围完成全部工程项目后，应及时与建设单位办理交接手续。工程交接验收前，建设单位应对工程进行检查，确认以下内容： 施工范围和内容符合合同规定。 工程质量符合设计文件的规定。 ()工程交接验收前，施工单位应向建设单位提交下列技术文件： 管道组成件及管道支撑件的质量证明书。 施工记录和试验报告。 设计修改文件及材料代用报告。 ()工程交接验收时确实应客观条件限制未能全部完成的工程，在不影响安全试车的条件下，经建设单位同意，可办理工程交接验收手续，但遗留工程必须限期完成。十、施工质量管理措施在施工过程中，应组织工程技术人员到现场，实行面对施工着进行技术指导，逐级建立健全质量保证体系。l 施工管理体系 项目经理技术总负责人项目副经理计划部工程部物供部安全部质检部资料室资料员质检员安全员材料员计划员施工员测量班吊装班油漆班机电维修班安装班焊工班 l 质量保证组织措施建立质量保证体系，对工人进行培训，掌握好技能；经常进行质量意识教育，树立质量是企业的生命的思想观念。所有特殊工种（如焊工）应持证上岗。工序之间必须进行交接检查；公司质管部门组织专业检查；对安装不合格不符合标准的工序不允许施工。认真做好施工记录和试验报告，并与施工同步进行，做到完整、准确及时。实行焊工编号、定岗、定位，并在管道系统图中标明。现场设置专职质量检查员，对施工全过程进行督促检查，对不符合质量要求的工序有权停止施工和责令纠正。l 质量保证技术措施所有进场的材料和配件严格进行检查验收，管道组成件及管道支撑件必须有制造厂的质量证明书，其质量不得低于国家现行标准的规定；涂料，稀释剂等产品技术性能，颜色均应符号设计要求，并有制造厂的质量证明书。管道组成件及管道支撑件的材质，规格，型号，质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。所有施工方法严格按照施工工艺和有关国家规范标准施工。每道工序施工前，向工人做好施工技术交底。认真抓好施工环境与气象信息，凡有下列情况之一，又无防护措施的应停止施工：下雨、雪；风速大于8m。所有隐蔽工程应认真检查，做好记录，而且必须有建设单位代表共同验收合格后方可隐蔽。l 质量保证监督措施工序质量监督，实行自检、互检、专业检，合格后方可进行下道工序。认真听取建设单位检查人员的意见和建议，做到及时整改。质管部门定期不定期深入施工现场进行检查，发现问题限期整改并复查。每个施工人员必须认真负责，杜绝质量通病的发生。 十一安全技术管理措施 管道施工的范围广、工程复杂、施工条件艰苦，因此安全生产是保证工程顺利进行、保障工人生命安全和财产免受损失的重要技术问题。所有从事管道安装的工程技术人员和工人，在施工中一定要掌握并严格执行安全技术规程，高度重视安全防范工作，防止安全事故发生。因此公司安全部门要做好以下安全措施：l 安全组织措施对新工人、实习学生、临时工人在技术安全部门进行专门的安全培训之后，才能进入施工现场，并要指定专人负责指导，之后才可以进行安装操作。未受过安全技术教育的人员不得进入安装现场。安全施工要从教育入手，安全教育要经常进行，还要有针对性。对本工种安全技术不熟悉的人员不能独立作业。每一项工程开工前，施工单位在技术交底时必须有安全交底，重要的工程和特别危险的工程一定要制出切实可行的安全技术措施，如有需要，还要对工程人员进行针对性的安全教育和培训。如发现危及安全工作的因素，应立即向技术安全部门或施工负责人报告，排除不安全因素后才能进行施工。l 安全技术措施(1) 一般规定进入现场必须戴好安全帽、扣好帽带，并正确使用个人劳动保护用品。若在3m以上的高处、悬空作业而无安全设施的，必须系好安全带，扣好保险钩。高处作业时，不准往下或向上乱抛材料和工具等物件。各种电动机械设备必须有可靠的安全接地和防腐措施，不懂电气和机械的人员，严禁使用机电设备.施工现场应整齐清洁，各种设备、材料和废料应按指定地点堆放。拆除的箱板、木模板等应及时清理，防止朝天钉扎人。施工人员在施工现场应按指定的道路行走，不能从危险地区通过，不能在起吊物件下通过或停留，要注意与运转的机械设备保持一定的安全距离。施工前应检查周围环境是否符合安全要求，如土建的预留洞口处应用木板铺盖，或挂起危险标志。安排施工任务时，应尽量避免多层交叉施工；如必须多层交叉施工，应在中层设置安全隔板或安全网。地沟开挖后，除及时抽排地下水外，还应随时注意地沟壁是否有塌方的危险。如有可能，沟壁
