建设工程电气施工技术.docx

上传人:xrp****65 文档编号:5927307 上传时间:2024-11-23 格式:DOCX 页数:37 大小:506.16KB 下载积分:10 金币
下载 相关 举报
建设工程电气施工技术.docx_第1页
第1页 / 共37页

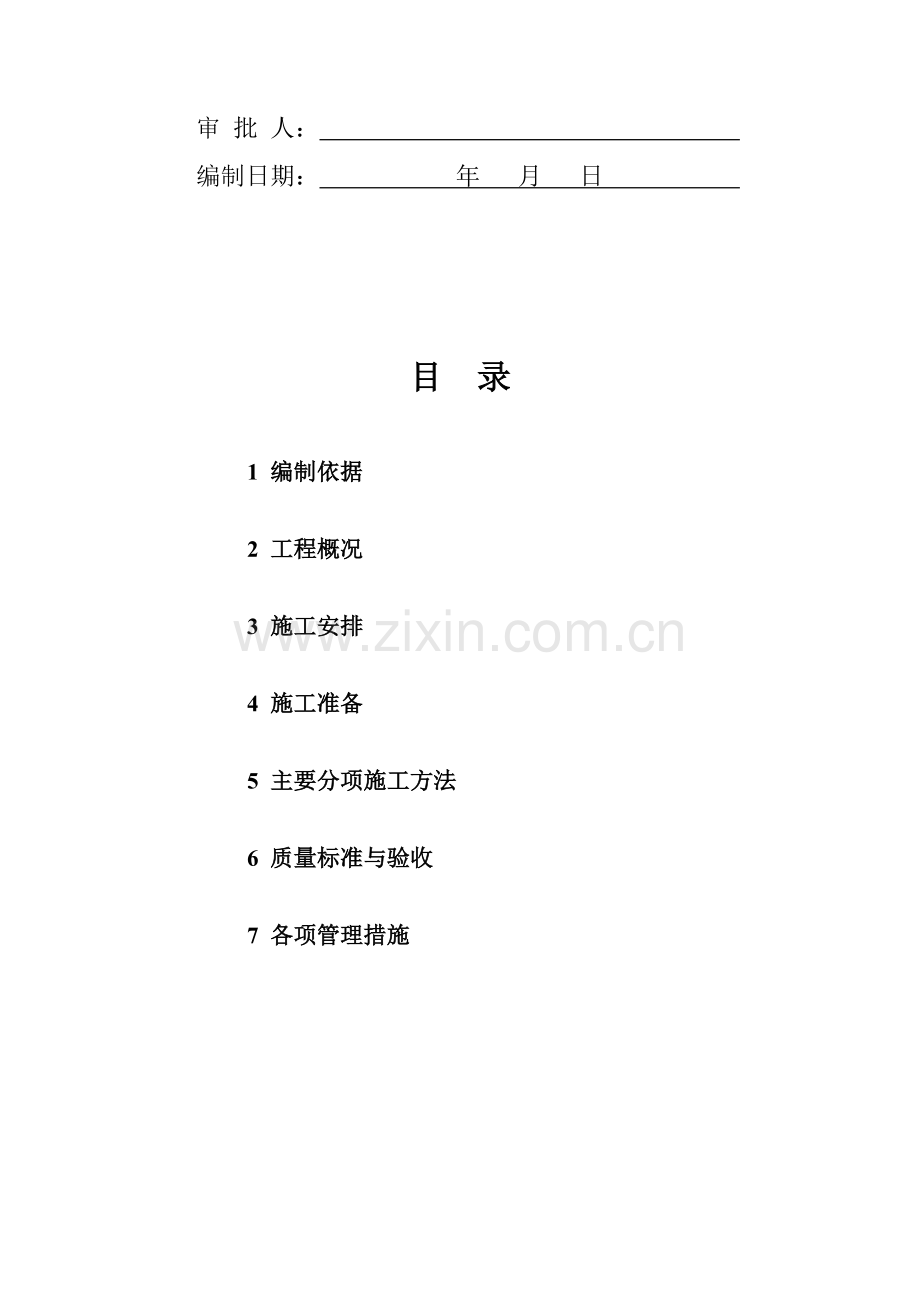

建设工程电气施工技术.docx_第2页
第2页 / 共37页


点击查看更多>>
资源描述
×××工程电气施工方案 (方案范本15) 施工单位:城建七建设工程有限公司×××项目部 编 制 人: 审 核 人: 审 批 人: 编制日期: 年 月 日 目 录 1 编制依据 2 工程概况 3 施工安排 4 施工准备 5 主要分项施工方法 6 质量标准与验收 7 各项管理措施 ×××工程电气施工方案 1 编制依据 1.1设计图纸 序号 图纸名称 图纸编号 出图日期 备注 1 XX工程强电施工图 2 XX工程弱电施工图 1.2 XX工程土建施工组织设计 1.3现行施工验收规范、标准、图集 序号 类另 编 号 名 称 1 国家 GB50168-92 电气装置安装工程电缆线路施工及验收规范 GB50169-92 电气装置安装工程接地装置施工及验收规范 GB50150-91 电气安装工程电气设备交接试验标准 GB50194-93 建设工程施工现场临时用电安全技术规范 GB50303-2002 建筑电气工程施工质量验收规范 2 行业 GB50319-2000 建设工程监理规范 3 地方 JGJ46-88 施工现场临时用电安全技术规范 DBJ/T01-26-2003 建筑安装分项工程施工工艺规程 DBJ01-51-2003 建筑工程资料管理规程 4 图集 92DQ1—13 《建筑电气通用图集》 02D501-2 等电位联结安装图 99D501-1 建筑物防雷设施安装 2 工程概况 2.1土建工程概况 单位工程名称 工程地址 建设单位 设计单位 监理单位 监督单位 施工单位 分包单位 开工日期 竣工日期 建筑 概况 建筑面积(m²) 层数 地上 层 地下 层 设备层 层 层之间 层高 (m) 首层 标准层 设备层 地下一层 地下二层 +0.00标高 檐高(m) 吊顶 部位 做法 轻质隔墙 部位 做法 外墙保温 厨、厕 墙面 地面 居住 墙面 地面 结构 概况 顶板 人防层 mm厚 地下一层 mm厚 +0.000以上 mm厚 2.2 电气工程概况: 2.2.1 建筑电气部分 2.2.1.1高低压变配电系统 本工程自设变电室,由市政引来两路10KV高压电缆,采用埋地方式进入。此部分工程施工由甲方直接分包。我公司负责变配电室土建工程及管线、接地线、进出户管的予埋。 2.2.1.2动力配电系统 动力系统采用树干式配电方式,本工程动力设备多,系统复杂。动力系统主要对如下动力设备进行配电、控制和保护:其中水系统包括消防水泵、生活用水泵、中水水泵及排水水泵、水处理装置;风系统包括送排风机、消防用防排烟风机、正压送风机、轴流送排风机和离心通风机。电梯含客梯、服务梯、货梯及自动扶梯,均双路供电源供电。 2.2.1.3照明系统 本工程的照明系统采用树干式的配电方式,每层各电气小间均设事故照明与一般照明配电箱.其中,事故照明配电箱双路电源自动互投.本工程的照明系统分为一般照明、客房照明、特定场所照明、电梯轿厢与井道照明、事故照明。一般照明主要采用三基色荧光灯、节能荧光灯和金属卤化物灯具。一般房间的灯具采用就地控制,大面积房间的灯具采用分组、分区或集中控制方式,并将其纳入BA系统;客房照明控制采用分散与集中相结合的方式,客房内所有用电设备电源均接自客房控制器,并将客房控制器纳入BA系统,灯具形式待精装修时确定;特定场所照明主要对宴会厅、酒吧、西餐厅、咖啡厅、展厅、多功能厅等特定场所的照明,灯具形式待精装修时确定;电梯轿厢与井道照明由机房内专用的事故照明箱供电,井道照明电压为36V,25W白炽灯,电源变压器设在机房内。事故照明在疏散楼梯间、走廊、客房、重要机房、管理员室及人员密集的公共场所等地方均设置事故照明。事故照明作为正常照明的一部分而经常点燃,事故时由消防中心强制点燃。本工程照明干线采用YJV、ZRYJV的电缆沿桥架敷设,地下一层至三层竖向干线采用插接母线。照明支线一般负荷线路采用ZR型铜芯导线,消防线路采用NH 铜芯导线。该工程电气照明系统,包括照明控制配电箱、柜安装,及各种类型灯具、开关插座的安装,以及相应的封闭式插接母线的安装、电缆及管线的敷设等。 2.2.1.4防雷与安全保护接地系统 本工程防雷与安全保护接地系统包括:建筑物防雷、电气设备防雷、接地及安全保护。 (1) 建筑物防雷 本工程按二类防雷建筑物设防,采用法拉第笼式防雷体系。接闪器采用Ф10的镀锌圆钢做环状避雷带,并在屋面装设不大于10m×10m 或12m×8m的网格防直击雷。屋顶所有凸起的金属构筑物或管道等均与避雷带连接。卫星接收天线、有线电视信号接收天线设独立避雷针保护。为防侧击雷,建筑物每层楼板、墙、梁、柱内的水平或竖向钢筋,以及外墙上的所有金属钢件连成一体。首层顶板及高度30m以上每三层楼板的外侧各敷设一圈40×4的镀锌扁刚做均压环。引下线利用建筑物外侧柱内的两根主筋作为防雷引下线。 (2) 电气设备防雷 建筑群所有埋地进户的金属保护管及进户金属穿墙管均需接地,屋顶接收天线信号传输电缆进户入口处及有线电视光缆进户入口处均加装过电压保安器,电缆外导电屏蔽层及进户的金属穿墙套管需接地,接地线引至综合接地极。 2.2.1.5接地及安全保护 本工程低压配电系统保护方式采用TN-C-S系统,所有电气设备、安全保护及建筑物防雷的接地,采用共用接地装置,综合接地电阻小于0.5Ω。在建筑群周围地下防水层外侧地下采用100×10mm的镀锌扁钢做一圈均压环并兼作水平接地体,采用50×5mm的镀锌角钢作垂直接地体,所有进出建筑物的电气和设备管线外皮及垂直接地体均与均压环连接。本工程采用总等电位连接,设置总等电位铜排,总等电位直接与室外综合接地体连接,铜排接地电阻小于1Ω。室外设置手孔井,内设接地测试断接卡。接地干线和保护干线、设备专业的金属管网及相应金属件、金属构件与导电体均与总等电位连接。强弱电小间内做辅助等电位连接,设置辅助等电位连接箱。游泳池、喷水池、酒店客房卫生间做局部等电位接地。采用40×4mm的镀锌扁钢做等电位连接线,并将结构内钢筋及金属构件等外露可导电体均与等电位连接线就近连接。天然气管道入户后插入一绝缘段与户外埋地天然气管道隔离,绝缘段两端跨接火花放电间隙,此部分由煤气公司施工。 2.2.1.6空调配电系统 制冷机房由变配电室两台专用的变压器供电,制冷机电源由配电室直配至就地的控制柜,各种辅机在制冷机房设专用的配电控制室。空调机组和新风机组就地设配电控制箱;末端风机盘管、分体式空调电源接入照明回路,就地设温控器。 2.2.2智能建筑部分 2.2.2.1计算机网络系统 该工程的计算机网络系统由安装在电话网络机房内的主交换设备和各弱电间机柜内的网络交换机以及INTERNET接入设备组成。计算机网络系统的交换机之间的联系采用综合布线系统中的六芯多模光纤。干线采用金属线槽,直线采用钢管暗敷设。 2.2.2.2背景音乐与紧急广播系统 背景音乐与紧急广播系统的广播机柜安装在消防中心。通过敷设在防静电地板下的连动线缆与消防控制主机的强切连接。在客房内安装1W的扬声器,走廊安装3W的吸顶扬声器,各种设备机房安装3W的壁挂扬声器。广播线路在弱电间采用阻燃桥架敷设,水平线路沿顶板或墙内穿钢管暗敷设。广播设备用BV-1×25的绝缘线与接地排连接。 2.2.2.3有线电视及自办节目系统 本工程有线电视系统接入当地有线电视台的电视节目。并有自办节目两套,分别播放DVD和录象带节目电源。用户分配方式采用分支分配方式,系统采用双向放大器。线缆在弱电间沿桥架敷设,水平线路沿顶板或墙体穿钢管暗敷设。有线电视系统与有线电视台相连的线路中加装信号避雷器。 2.2.2.4电视监控系统 电视监控系统在各层的电梯、楼梯通道口及商场电动扶梯处设置监控摄像机。监控中心设置在一层。监控设备主要包括:监视器屏墙、控制主机、长延时录象机、控制键盘等。水平线路在吊顶内穿钢管明敷设,垂直线路沿弱电井内的竖向监控桥架敷设。监控中心的设备用BV-1×25绝缘线与接地排连接。 2.2.2.5楼宇自控系统 本工程楼宇自控系统对空调机组、新风机组、送排风机组、冷冻站、换热站、生活水供水设备、变配电站设备运行状态进行检测监控。采用分布式控制,DDC箱安装在受控设备控制箱附近。通过控制总线与一层监控中心的楼宇自控计算机相连,控制总线沿水平吊顶和弱电间内的管路敷设。由DDC控制器到受控设备沿机房内吊装的桥架和管路敷设。 2.2.2.6消防报警系统。 消防控制室设在一层,配有专用消防电源及备用蓄电池。消防控制主机主要接受火灾探测器信号、手动报警器触发信号、消火栓启泵按钮信号、水流指示器信号、信号阀信号、报警压力信号、防火阀熔断关闭信号。控制对象主要包括消防泵、喷淋泵、正压送风机及常闭送风口、排烟风机及排烟阀、空调风机及防火阀、防火卷帘门、电梯、紧急广播系统、非消防电源。楼内手动报警处设消防对讲电话插孔,变配电站、风机房、消防水泵房、电梯机房等处设置固定消防对讲电话。 2.2.3 施工范围的划分: 我公司为总承包方,负责所有结构预埋部分的施工及动力配电系统、电气照明系统、防雷与安全保护系统及空调配电系统的安装。智能建筑工程安装部分我公司承担主要项目的配合工作和部分安装工作。 3 施工安排 3.1施工管理机构: 安装工程项目经理 主管工长 技术主管 技术员 质量员 工长 安全员 材料员 电气安装作业队 3.2 各施工阶段工作计划: 阶段 序号 阶段工作要点 实施时间 备注 一、前期准备阶段***~*** 1 施工组织设计细化(技术、计划准备工作) ***~*** 2 劳务分包招标(劳动力准备工作) ***~*** 3 预留、预埋部分深化设计及方案编制 ***~*** 4 预留、预埋件加工预制 ***~*** 二、主体配合阶段***~*** 1 材料、设备采购招标、签定合同 ***~***   2 专业分包招标、签定合同 ***~***   3 专项方案编制 ***~***   4 结构配合部分预留、预埋施工 ***~***   5 部分材料、设备及分包考察 ***~***   三、粗装修阶段 ***~*** 1 部分明配干管施工 ***~***   2 电缆桥架施工 ***~*** 3 配合土建进行墙体配管、线盒预埋 ***~***   4 暗装配电箱安装 ***~***   5 各种机房内设备、管线安装 ***~*** 四、精装修阶段 ***~*** 1 根据装修要求安装支管 ***~***   2 进行电缆敷设、管内穿线、绝缘摇测 ***~***   3 配电箱、柜,开关、灯具安装 ***~***   4 电动机接线 ***~***   五、调试及验收阶段(酒店) ***~*** 1 建筑电气调试 1 配电箱、柜调试 ***~*** 2 大容量电气线路 结点温度测试 ***~*** 3 照明器具试运行、通电安全检查记录(分层) ***~*** 4 动力试运行 ***~*** 5 照明全负荷试运行 ***~*** 2 弱电系统调试 由各专业分包单位编制调试方案 ***~*** 3 各系统联合调试 ***~*** 4 单位工程备案验收(质量监督总站) ***~*** 3.3施工人员部署: 3.3.1本工程电气安装分部施工复杂,尤其在安装阶段涉及的专业较多,因此,我们将组织专业施工素质高、熟练掌握施工工艺、具备相应专业资质的施工管理队伍,来承担电气安装工程的施工管理任务。 3.3.2本工程项目经理部设电气安装工程负责人1名,技术负责人1名,质量负责人1名,电气工长1名。 3.3.3专业施工队设电气工长1名,技术负责员1名,质量检查员1名,予埋阶段技术工人50名,普工10名,安装高峰期技术工人120人,普工30人。 3.4施工管理部署: 3.4.1对电气安装分部工程管理实行项目负责制。电气安装工程项目负责人对工程全面负责,工程技术质量负责人对工程的技术质量全权负责,施工中认真落实“三检”制,分项包干责任到人,以确保工程施工质量达到规范要求。 3.4.2针对工程电气安装项目多、专业复杂的特点,认真履行总包的职责,充分协调好各专业施工单位的关系,使施工管理井然有序。 3.5施工计划部署: 3.5.1电气安装工程施工计划总体上随土建工程施工计划进行安排。 3.5.2各专业分包施工单位的进场时间将根据施工进度提前做出安排,以保证工程施工总计划的实现。 3.5.3电气工程进度计划见表3.5.3: 表3.5.3 电气工程结构预埋施工进度计划 序号 任务名称 ****年**月 ****年**月 ****年**月 ****年**月 ****年**月 上旬 中旬 下旬 上旬 中旬 下旬 上旬 中旬 下旬 上旬 中旬 下旬 上旬 中旬 下旬 1 地下一层结构预埋 2 综合接地体施工 3 一层至三层结构预埋 4 四至六层结构预埋 5 七至九层结构预埋 6 十至十三层结构预埋 7 十四至十六层结构预埋 8 十七至十九层结构预埋 9 设备层及屋顶结构预埋 10 一层至六层二次墙预埋 11 七层至十三层二次墙预埋 12 十三层至十九层二次墙预埋 13 一层至六层明配管 14 七层至十二层明配管 15 十三层至十九层明配管 16 桥架安装 17 配电箱、柜安装 18 开关、插坐、灯具安装 19 分层试运行 20 动力试运行 21 全负荷试运行 3.6与其它专业的协调配合要点: 3.6.1电气管线结构阶段与土建的配合 在结构施工阶段配合土建进行结构予埋,要做到予埋准确,没有遗漏。及时进行管路维护,修复损坏的管路。严禁以后乱剔凿。 3.6.2电气安装与水暖专业的配合 3.6.2.1进行机电管线空间布置上的协调,绘制出机电综合管线施工图,在综合图的基础上进行支吊架的协调。 3.6.2.2在电气管线安装前,支吊架要充分协调,开始进行机电管线的施工,施工的原则是:有压水管让桥架、小管让大管、电管让水管、下层让上层 3.6.3与精装修、装饰的配合 3.6.3.1机电表面器具安装应考虑有分割线的部位(如瓷砖、吊顶)装修的特殊要求,符合建筑美学要求,事先进行图纸上的协调后进行施工。 3.6.3.2协调好与精装修、装饰面层施工的工序搭接,避免出现成品、半成品损坏、返工而影响工期。 3.6.3.3配合安装做好吊顶房间等部位的音响、烟感探头、照明灯具的建筑布局深化设计和协调。 3.7 施工现场安排及平面布置图: 4 电气安装工程施工准备 4.1施工现场临电设施的准备: 临时用电依据现场施工机械设备负荷进行计算,现场施工临时用电供电系统按《施工现场临时用电安全技术规范》(JGJ46-88)施工。详细情况见临时用电施工组织设计。 4.2电气安装工程施工技术的准备: 4.2.1熟悉了解图纸,结合土建、设备图纸,综合考虑施工方法,积极准备好各分项工程的技术交底。工程技术人员在熟悉图纸的基础上,有针对性的对工人培训,使工人对各专业有所了解,特别是重要部位要细致讲解,同时,工程技术人员与施工人员共同讨论,制定出比较好的施工方案,提高质量,缩短工期。同时及时准确地做出施工预算,编制好材料使用计划。 4.2.2抓紧预留洞、预留套管施工图纸的绘制工作,保证进入结构施工阶段管路预留工作的进行。 4.2.3绘制好防雷接地、安全保护接地、总等电位接地、局部等电位接地的接地线予埋图。 4.2.4为做好本工程的技术保证工作,根据工程进展情况及时编制专项施工方案。 4.3电气安装工程施工机具的准备: 本工程工作量大,所需机械设备多,具体见表4.3: 表4.3 机械设备表 序号 机具设备名称 型号规格 数量 主要目的、用途 1 交流电焊机 BX3-500 3 焊接 2 台钻 Z513 2 钻孔 3 液压开孔器 4 配电箱、接线盒开孔 7 液压弯管机 YW-60D 2 钢管煨弯 10 电动套丝机 1/2”-2” 2 钢管套丝 11 砂轮切割机 Φ400 2 切割 14 电锤 4 墙体打孔 15 冲击电钻 4 打孔 16 手电钻 4 打孔 18 云石切割机 4 切割 20 砂轮机 S3SL-350 2 切割 25 快速液压钳 YQK-300 2 电缆头制作 26 手动压接钳 6mm2 2 电缆头制作 32 绝缘电阻表 ZC-7 2 测试电阻 33 接地电阻测试仪 ZC-8 2 测试电阻 34 钳型电流表 2 测试电流 35 数字转速表 DT2234B 2 测转速 36 数字万用表 2 测电流、电压、电阻 37 无线对讲机 4 通讯 38 漏电开关检测仪 5406 2 测断电动作时间 4.4电气安装工程材料及设备的准备: 将根据工程进度计划,提出主要的设备、材料定货加工计划,提前委托加工及时组织各种电气安装材料及设备进场,报监理及建设单位验收并签认后,方投入使用。主要材料、设备选用计划表(送审、订货、进场计划)见表4.4: 表4.4 主要材料、设备选用计划表 专业 主要材料/设备名称 送审时间 预计审批时间 到货时间 备 注 电气 管材 2004.5.20 2004.5.24 2004.5.25 陆续进场 桥架线槽 2004.8.1 2004.9.1 2004.10.10 陆续进场 电缆、电线 2004.9.10 2004.10.10 2004.12.1 陆续进场 封闭母线 2004.9.10 2004.10.10 2004.12.10 配电箱柜、控制箱柜 2004.8.1 2004.9.1 2004.11.20 先到箱体 灯具 2004.12.10 2005.1.10 2005.3.10 陆续进场 开关、插座 2005.3.1 2005.4.10 2005.5.1 陆续进场 5 电气安装工程主要分项施工方法 5.1 低压成套配电柜及动力控制柜安装 5.1.1工艺流程 开箱检查→工艺技术准备→安装配电柜基础→检查配电柜→配电柜安装→调试运行。 5.1.2 设备开箱检查: 5.1.2.1设备开箱点件由建设单位(或监理单位)组织施工单位、生产厂家进行并做好清点记录。 5.1.2.2设备和器材到达现场后,应在规定期限内作验收检查,并应符合下列要求: (1) 包装及密封良好。 (2) 开箱检查型号、规格符合设计要求,设备无损伤,附件、备件齐全,设备清单与实物核对帐物相符。 (3) 产品的技术文件齐全。 (4) 按国家标准《电气装置安装工程盘、柜及二次回路结线施工及验收规范》(GB50171-92)要求对设备外观检查。 5.1.3 低压成套配电柜安装要求 5.1.3.1成排布置的配电柜长度超过6m时,柜后的通道应有两个通向本室或其它房间的出口,并应布置在通道的两端,当两出口之间的距离超过15m时,中间应增加出口。 5.1.3.2成排布置的配电柜,其柜前和柜后的通道宽度不应小于表5.1.3.2数值。 表5.1.3.2 配电柜前(后)通道安装宽度(m) 通道最小宽度装置 种类 单排装置 双排对面布置 双排背对背布置 多排同向布置 柜前 柜后 柜前 柜后 柜前 柜后 柜间 前后排柜距墙 维护 操作 维护 操作 维护 操作 前排 后排 固定式 1.5(1.5) 1.0 (0.8) 1.2 — 2.0 1.0(0.8) 1.2 1.5 1.0 1.3 2.0 1.5 (1.3) 1.0 (0.8) 抽屉式 1.8 (1.6) 0.9 (0.8) — 2.3 0.9 (0.8) — 1.8 (1.6) 1.0 — 2.3 1.8 (1.6) 0.9 (0.8) 注:()内的数字为有困难时(如受建筑平面限制,通道内墙面有凹凸的柱子或暖气片等)的最小宽度。 5.1.3.3配电柜安装在震动场所时应采取防震措施。 5.1.3.4配电柜本体及柜内设备与各构件间连接牢固。柜本体应有明显、可靠的接地装置,装有电器的可开启的柜门根据相线截面考虑用软导线与接地的金属构架作可靠的连接。成套柜装有供携带式接地线使用的固定设施。 5.1.3.5配电柜的漆层完整,无损伤,固定电器的支架均刷漆。安装于同一室内且经常监视的柜,颜色应协调一致。 5.1.4低压成套配电柜槽钢基础做法 5.1.4.1根据产品技术文件、柜体实际安装尺寸和固定螺栓安装孔距尺寸,测量出槽钢柜架的几何尺寸。 5.1.4.2将槽钢调直找正后,焊接成框架,再根据配电柜固定螺栓的间距,钻出固定孔。 5.1.4.3框架加工完毕,配合土建确定地面基准线后,进行框架安装,用水平尺和小线找平直,再固定牢固,基础槽钢应将地线焊接好,保证接地可靠。 5.1.4.4基础采用10#槽钢,在地面二次施工前埋设完毕。槽钢采用立式摆设,用水准仪找平找正,其固定点生根在现浇混凝土内,距离不大于1m,基础面高出地面5mm,如图示。基础两端均做接地。 5.1.5 配电柜安装前的检查 5.1.5.1根据设备清单检查低压配电柜,型号、规格,是否符合设计要求,配件齐全完整,柜的排列顺序号正确。柜体漆层完好无损,多台柜应颜色一致。 5.1.5.2检查下列文件及附件:装箱单,产品合格证,使用说明书,出厂试验报告,有关电气安装图,柜门钥匙,操作手柄及合同单规定的备品备件。 5.1.5.3柜内配线接头牢固,器件与导线排列整齐,绑扎成束,但不采用金属材料绑扎。 5.1.5.4低压瓷件表面严禁有裂纹缺损和瓷釉损坏等缺陷。 5.1.5.5柜内母排的排列间距、线色、接触面压接等都符合国家现行施工验收规范规定。 5.1.5.6柜内二次配线按系统编号,且字迹清晰,不易退色。 5.1.5.7全部配线压接应紧密牢固,不损伤线芯,多股导线压头使用压线端子,多股软铜线压接时先涮锡后压接牢固。 5.1.5.8柜内所有开关开启、闭合灵活,接触紧密,并在其侧标明控制回路及容量。 5.1.5.9柜内所使用的螺丝、螺母、垫圈等紧固件,均采用镀锌件。所有接线端子与电器设备连接时,均加垫圈和防松弹簧垫圈。 5.1.6 低压配电柜安装 5.1.6.1低压配电柜一般用人工、滚杠和撬棍将柜体平移稳装就位。 5.1.6.2多台低压配电柜应按顺序排列安装,先从始端或终端柜开始,在沟槽上垫好脚手板,按顺序号逐台就位。 5.1.7 低压配电柜调试运行 5.1.7.1调试运行前的检查 (1) 检查柜内工具、杂物等清理出柜,并将柜体内外清扫干净。 (2) 电器元件各紧固螺丝牢固,刀开关、空气开关等操作机构灵活,不出现卡滞或操作用力过大现象。 (3) 开关电器的通断是否可靠,接触面接触良好,辅助接点通断准确可靠。 (4) 电工指示仪表与互感器的变比,极性连接正确可靠。 (5) 母线连接良好,绝缘支撑件、安装件及附件安装牢固可靠。 (6) 熔断器的熔芯规格选用是否正确,继电器的整定值是否符合设计要求,动作是否准确可靠。 (7) 绝缘电阻摇测,测量母线线间和对地电阻,测量二次线线间和对地电阻,符合现行国家施工验收规范的规定。在测量二次回路电阻时,不损坏其它半导体元件,摇测绝缘电阻时将其断开。绝缘电阻摇测时做好记录。 (8) 低压开关柜有联络柜双路电源供电时,在使电前进行并列核实相序,并做好核相记录。 5.1.7.2低压配电柜试送电运行 经过上述检查确认无误后,请无关人员远离操作室,根据试送电操作安全程序,组织施工人员进行送电操作。 低压开关柜空载试运行: (1) 由电工按程序逐一送电,并观察电工指示仪表电压,电流空载指示情况,如发现异常声响或局部发热等现象,及时停电进行处理解决。并将实际情况如实记录在空载运行记录上。 (2) 低压开关柜带负荷试运行。经过空载运行后,可加负荷至全负载进行试运行,经观察电压、电流,随负荷变化无异常现象,经24h试运行无故障,即可投入正常运行,并做好调试记录。 (3) 正常运行时注意各台断路器,经过多次合、分后主触头局部有否烧伤和产生炭类物质,如出现上述现象进行处理或更换断路器。 5.2 低压电缆头的制作 5.2.1 工艺流程 摇测电缆绝缘→剥电缆铠甲、打卡子→焊接地线→包缠电缆、套电缆终端头→压电缆芯线接线鼻子、与设备连接。 5.2.2 摇测电缆绝缘 用1000V摇表,对低压电缆进行绝缘摇测,绝缘电阻应在10MΩ以上;摇测完毕后,将芯线分别对地放电。电缆头制作时均采用热缩材料制作。 5.2.3 剥电缆铠甲、打卡子 根据电缆与设备连接的具体尺寸,量电缆并做好标记。锯掉多余电缆,根据电缆头套的型号尺寸要求,剥除外护套。将地线的焊接部位用钢锉处理,以备焊接。利用电缆本身钢带宽的1/2做卡子,采用咬口的方法将卡子打牢,必须打两道,防止钢带松动,两道卡子的间距为15mm。在打钢带卡子的同时,将10mm2多股铜线排列整齐后卡在卡子里。 剥电缆铠甲:用钢锯在第一道卡子向上3~5m处,锯一环形深痕,深度为钢带厚度的2/3,不得锯透。用螺丝刀在锯痕尖角处将钢带挑起,用钳子将钢带撕掉,随后用钢锉修理锯口处钢带毛刺,使其光滑。 5.2.4 焊接地线 地线采用焊锡焊接于电缆钢带上,焊接要牢固,不得有虚焊现象,注意不要将电缆烫伤。接地线采用裸铜线,截面不小于10mm2。 5.2.5 包缠电缆,套电缆终端头套 剥去电缆统包绝缘层,根据电缆头的型号尺寸,按照热缩套的长度和内径,用塑料带采用半叠法包缠电缆。塑料带包缠紧密成枣核状,用喷灯将热缩套烤热缩紧。 5.2.6 压电缆芯线接线鼻子 从芯线端头量出长度为线鼻子的深度,另加5mm,剥去电缆芯线绝缘。将芯线插入接线鼻子内,用压线钳子压紧接线鼻子,压接应在两道以上。在压接线鼻子前,应将线芯和线鼻子涮锡处理。使用热缩管包缠电缆各芯线至接线鼻子的压接部分后,热缩固定。根据接线端子的型号选用螺栓,将电缆接线端子压接在设备上,注意应使螺栓由上向下或从内向外穿,平垫和弹簧垫应安装齐全。 5.3插接母线安装 5.3.1工艺流程 设备点件检查→支架制作及安装→插接母线安装→试运行验收。 5.3.2设备点件检查 设备开箱点件检查,由安装、建设单位或供货单位共同进行,并做好记录。根据装箱单检查设备及附件,其规格、数量、品种应符合设计要求,设备及附件的分段标志应清晰齐全,母线绝缘电阻大于20MΩ。 5.3.3支架制做 支架按测量好的尺寸断料制作,断料严禁气焊切割,加工尺寸最大误差5mm。支架来用台钻或手电钻钻孔,不得用气焊割孔,孔径不得超过固定螺栓直径2 mm。螺杆用套丝机或套丝板加工,不许断丝。 5.3.4支架的安装: 插接母线的拐弯处及与箱(盘)连接处必须加支架。埋筑支架用水泥砂浆,灰砂比1:3。膨胀螺栓固定支架不少于两条。支架及支架与埋件焊接处刷防腐油漆,应均匀无漏刷,不污染建筑物。 5.3.5母线安装 封闭母线按设计和产品技术文件规定组装,组装前逐段进行绝缘测试,绝缘电阻不得小于20MΩ。封闭插接母线直接用螺栓固定在支架上,螺栓加装平垫和弹簧垫圈固定,每一段母线之间也应用螺栓固定牢固,封闭插接母线外壳连接及地线跨接板连接应牢固防止松动,并严禁焊接。封闭插接母线外壳两端应与保护地线连接,插接箱根据设计的型号、规格,紧固地安装在相应的位置,插接箱和母线之间不得有缝隙。 封闭母线的常规做法,如下图: 母线水平吊装 多条母线水平吊装 封闭插接母线组装和卡固位置要正确,固定牢固,横平竖直,成排安装时排列整齐,间距均匀,便于检修。 封闭插接母线安装允许偏差见表5.3.5数值。 表5.3.5 封闭插接母线安装允许偏差表 项 次 项 目 允许偏差(mm) 1 2m段垂直 4 2 全长垂直(按楼层) 5 3 成排间距(每段内) 5 5.3.6试运行验收 5.3.6.1封闭母线安装完毕后,整理清扫干净,用摇表检测相间、相对地的绝缘电阻,做好记录。 5.3.6.2检查测试符合设计要求,送电空载运行24h无异常现象,办理验收手续,交建设单位使用,同时提交验收资料。 5.3.7成品保护 5.3.7.1封闭母线安装完毕,暂时不能送电运行时,在现场设置明显标志牌,以防损坏。 5.3.7.2封闭母线安装完毕,有其它工种作业时,应对封闭母线加以保护,以免损伤。 5.4 钢管敷设 5.4.1 工艺流程: 材料检查→预制加工→管路敷设→管路连接→箱盒固定→关键部位处理。 5.4.2 材料检查 5.4.2.1所用钢管必须具备产品出厂合格证,注有出厂日期和生产厂名。 5.4.2.2钢管壁厚要均匀,焊缝一致,无劈裂、砂眼、棱刺和凹扁现象。 5.4.2.3管箍丝扣清晰不乱扣,两端光滑无毛刺。 5.4.3 预制加工 5.4.3.1煨管:采用手扳煨管器和液压煨管器煨管。使用手扳煨管器时,移动要适度,用力不要过猛;使用液压煨管器时,模具要配套。管子煨弯,凹扁度不得大于管外径的1/10,弯度不小于90º,弯曲半径不小于管外径的6倍。 5.4.3.2切管:将需要切断的管子长度量准确,断口处平齐不歪斜,管口刮铣光滑、无毛刺,管内铁屑除净。 5.4.3.3套丝:使用套丝机对管子外径进行套丝加工前,应选择好相适的板牙。套丝时入扣要正,均匀用力不得过猛,边套丝边浇冷却液。管端套丝长度不应小于管接头长度的1/2,丝扣干净清晰、不乱。 5.4.4 箱、盒固定: 5.4.4.1根据设计图纸要求确定箱盒轴线位置,以土建弹出的水平线为基准,标出箱盒实际尺寸位置。 5.4.4.2二次结构墙上稳注箱盒,要求灰浆饱满,平整牢固,标高正确。 5.4.4.3 现浇结构配合结构予埋盒安装,应固定牢固,不得焊接固定在结构钢筋上。 5.4.5 管路敷设、连接 5.4.5.1管箍丝扣连接:管子连接时管口要对平齐,两端管口锉光打平,管箍外露丝不多于2扣 5.4.5.2管路超过表5.4.5.2长度,应加装接线盒: 表5.4.5.2 管路加装接线盒表 无 弯 时 30m 有一个弯时 20m 有两个弯时 15m 有三个弯时 8m 5.4.5.3管路应避免与煤气、热力管相遇,相遇时,其最小距离见表5.4.5.3: 表5.4.5.3 管路应避免与煤气、热力管相遇时最小距离 项 目 平行距离(mm) 交叉距离(mm) 与煤气管路 100 100 与蒸汽管路 500 300 与暖热水管 200 100 如满足不了上述这些最小距离,必须作防爆隔热处理。 5.4.5.4支架、吊架及直敷墙上管卡均应牢固、平整。固定点与盒、箱边缘的距离应为100~150mm,管路中间固定点最大距离为: 表5.4.5.4 管路中间固定点最大距离 钢管名称 钢管直径(mm) 15~20 25~30 40~50 65~100 厚钢管 1500 2000 2500 3500 JD管 1000 1500 2000 —— 5.4.6 管进盒、箱要求: 5.4.6.1盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。 5.4.6.2管口入盒、箱,管口露出盒、箱应小于5mm。有根母者,与根母平,管口要光滑,平齐。两根以上的管子入盒、箱要长短一致,间距均匀,排列整齐。 5.4.7 关键部位的处理 5.4.7.1遇有伸缩缝、沉降缝,必须作伸缩、沉降处理。 变形缝两侧各预埋一个接线盒,先把管子的一端固定在接线盒上,另一侧接线盒底部的垂直方向开长孔,其孔径长度、宽度不小于被接入管直径的2倍。 5.4.7.2地线连接:管路应作整体接地连接,由于本工程所用钢管为镀锌钢管,因而需采用专用接地线卡连接,不得用熔焊连接地线。 5.5 防雷接地及安全措施安装 接 地 体 接地干线 引下线暗敷 避 雷 带 等 电 位 联 结 接地电阻测试 5.5.1工艺流程: 5.5.2 接地体安装: 5.5.2.1接地体的安装应符合设计要求及规范标准,接地体的埋设深度不宜小于0.6m,接地体的水平间距不宜小于5m。 5.5.2.2接地体的敷设位置距建筑物的距离不小于1.5m。遇在垃圾灰渣等处埋设接地体时,应换土,并分层夯实。 5.5.2.3
