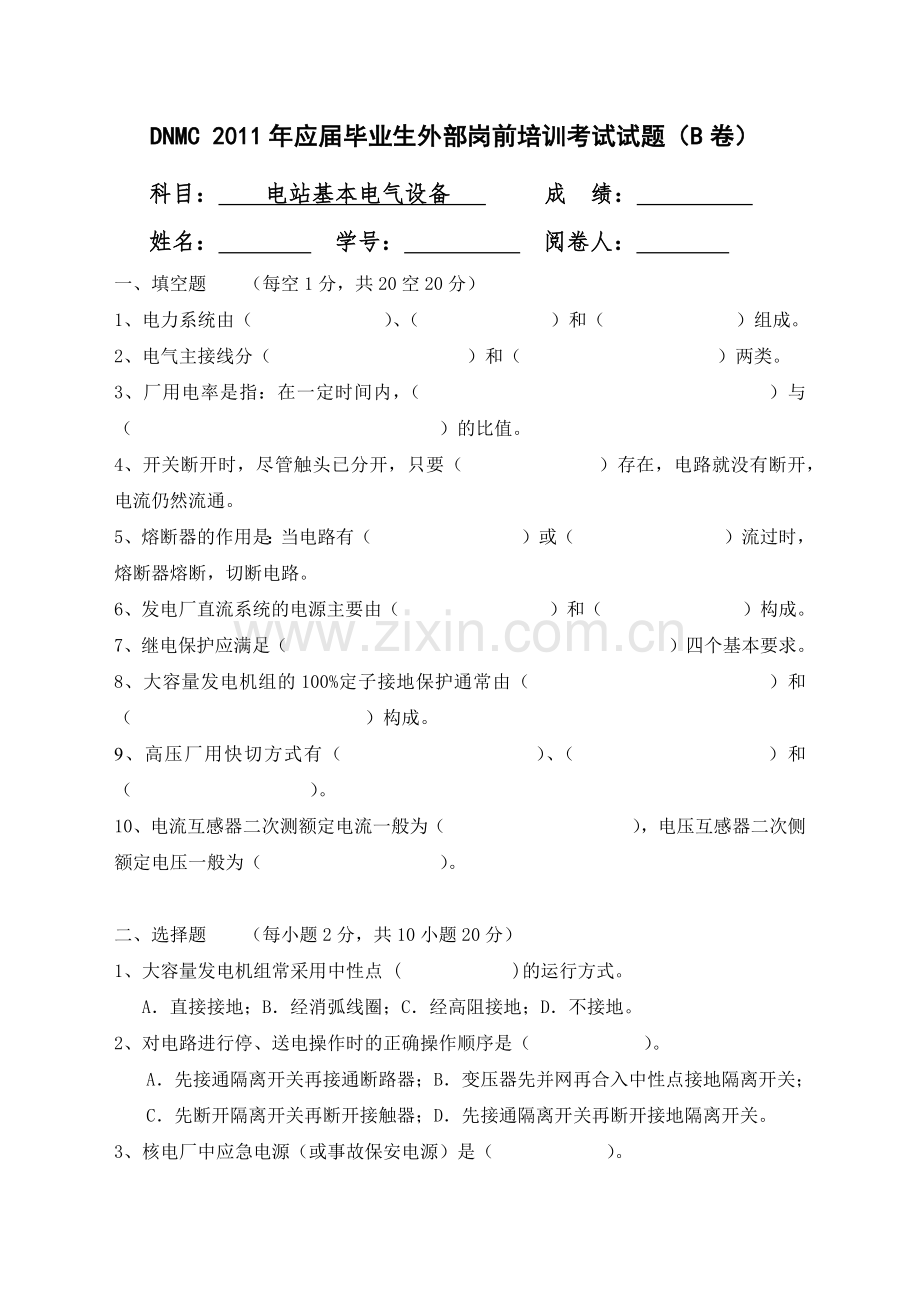

DNMC 2011年应届毕业生外部岗前培训考试试题（B卷）
科目： 电站基本电气设备 成 绩：
姓名： 学号： 阅卷人：
一、填空题 （每空1分，共20空20分）
1、电力系统由（ ）、（ ）和（ ）组成。
2、电气主接线分（ ）和（ ）两类。
3、厂用电率是指：在一定时间内，（ ）与（ ）的比值。
4、开关断开时，尽管触头已分开，只要（ ）存在，电路就没有断开，电流仍然流通。
5、熔断器的作用是：当电路有（ ）或（ ）流过时，熔断器熔断，切断电路。
6、发电厂直流系统的电源主要由（ ）和（ ）构成。
7、继电保护应满足（ ）四个基本要求。
8、大容量发电机组的100%定子接地保护通常由（ ）和（ ）构成。
9、高压厂用快切方式有（ ）、（ ）和（ ）。
10、电流互感器二次测额定电流一般为（ ），电压互感器二次侧额定电压一般为（ ）。

二、选择题 （每小题2分，共10小题20分）
1、 大容量发电机组常采用中性点 ( )的运行方式。
A．直接接地；B．经消弧线圈；C．经高阻接地；D．不接地。
2、对电路进行停、送电操作时的正确操作顺序是（ ）。
A．先接通隔离开关再接通断路器；B．变压器先并网再合入中性点接地隔离开关；
C．先断开隔离开关再断开接触器；D．先接通隔离开关再断开接地隔离开关。
3、核电厂中应急电源（或事故保安电源）是（ ）。
A．高压厂用变压器；B．辅助变压器；C．蓄电池组；D．柴油发电机。
4、断路器的额定开断电流是指断路器保证可靠开断的最大（ ）。
A．空载电流；B．正常工作电流；C．过负荷电流；D．短路电流。
5、对于运行中的电流互感器，正确的描述是：二次侧（ ）。
A．不允许接地；B．不允许开路；C．应设有熔断器；D．可直接装拆继电器。
6、发电厂UPS是向（ ）供电的电源。
A．给水泵；B．中央修配车间；C．控制用计算机；D．盘车电动机。
7、在发电厂中，发电机与主变压器之间采用（ ）。
A．分相封闭母线；B．共箱封闭母线；C．电缆；D．架空导线。
8、发电机励磁系统发生两点接地时，（ ）。
A．不危害发电机；B．转子磁场畸变；C．不影响继电保护；D．保护动作于发信号。
9、变压器相间短路的后备保护是（ ）。
A．纵联差动保护；B．过电流保护；C．瓦斯保护；D．零序保护。
10、200KW及以上厂用电动机应配置（ )。
A．电流速断保护；B．匝间短路保护；C．自动启动控制装置；D．测温装置。
三、简答题 （每小题5分，共8小题40分）
1、根据在核电厂生产中的作用不同，厂用负荷分哪些类？简述各类的定义。

2、在作用和厂用6KV系统中的应用两方面比较断路器和F-C开关。

3、简述封闭母线的优缺点。

4、核电厂直流系统采用什么运行方式？简述其工作原理。

5、继电保护的任务是什么？简述继电保护的各构成部分及其作用。

6、发电机的故障有哪些？相应配置的保护是什么？他们的动作形式（控制对象）？

7、简述变压器瓦斯保护的原理、保护范围，并说明轻瓦斯与重瓦斯保护的区别。

8、什么是AAT，简述对其基本要求。

四、画图说明题 （每小题10分，共2小题20分）
1、若核电场发电机电压系统采用单元接线，经3/2接线升压站接入500KV电网，并从厂外220KV电网取得备用电源，厂用6KV高压接线采用单母线分段接线。
（1）简要画出电气主接线和厂用电接线（只画一个机组，且只画到厂用6KV母线）。（2）简要说明核电机组启动、发电、停机过程中功率的流向。

2、画图说明发变组纵联差动保护的接线及工作原理。
参考答案：
一、填空题 （每空1分，共20空20分）
1、电力系统由（ 发电机 ）、（ 电力网 ）和（ 电力用户 ）组成。
2、电气主接线分（ 无母线接线 ）和（ 有母线接线 ）两类。
3、厂用电率是指：在一定时间内，（ 厂用电所消耗电能 ）与（ 发电厂总发电量 ）的比值。
4、开关断开时，尽管触头已分开，只要（ 电弧 ）存在，电路就没有断开，电流仍然流通。
5、熔断器的作用是：当电路有（ 短路电流 ）或（ 过负荷电流 ）流过时，熔断器熔断，切断电路。
6、发电厂直流系统的电源主要由（ 蓄电池组 ）和（ 充电整流设备 ）构成。
7、继电保护应满足（ 可靠性、灵敏性、速动性、选择性 ）四个基本要求。
8、大容量发电机组的100%定子接地保护通常由（ 基波零序电压保护 ）和（ 三次谐波零序电压保护 ）构成。
9、高压厂用快切方式有（ 快速自投 ）、（ 同期捕捉自投 ）和（ 残压自投 ）。
10、电流互感器二次测额定电流一般为（ 1A或5A ），电压互感器二次侧额定电压一般为（ 100V或100/V ）。
二、选择题 （每小题2分，共10小题20分）
1、大容量发电机组常采用中性点 ( C )的运行方式。
A．直接接地；B．经消弧线圈；C．经高阻接地；D．不接地。
2、对电路进行停、送电操作时的正确操作顺序是（ A ）。
A．先接通隔离开关再接通断路器；B．变压器先并网再合入中性点接地隔离开关；
C．先断开隔离开关再断开接触器；D．先接通隔离开关再断开接地隔离开关。
3、核电厂中应急电源（或事故保安电源）是（ D ）。
A．高压厂用变压器；B．辅助变压器；C．蓄电池组；D．柴油发电机。
4、断路器的额定开断电流是指断路器保证可靠开断的最大（ D ）。
A．空载电流；B．正常工作电流；C．过负荷电流；D．短路电流。
5、对于运行中的电流互感器，正确的描述是：二次侧（ B ）。
A．不允许接地；B．不允许开路；C．应设有熔断器；D．可直接装拆继电器。
6、发电厂UPS是向（ C ）供电的电源。
A．给水泵；B．中央修配车间；C．控制用计算机；D．盘车电动机。
7、在发电厂中，发电机与主变压器之间采用（ A ）。
A．分相封闭母线；B．共箱封闭母线；C．电缆；D．架空导线。
8、发电机励磁系统发生两点接地时，（ B ）。
A．不危害发电机；B．转子磁场畸变；C．不影响继电保护；D．保护动作于发信号。
9、变压器相间短路的后备保护是（ B ）。
A．纵联差动保护；B．过电流保护；C．瓦斯保护；D．零序保护。
10、200KW及以上厂用电动机应配置（ A )。
A．电流速断保护；B．匝间短路保护；C．自动启动控制装置；D．测温装置。
三、简答题 （每小题5分，共8小题40分）
1、根据在核电厂生产中的作用不同，厂用负荷分哪些类？简述各类的定义。
（1）机组厂用设备：正常运行必需的厂用设备，如主泵、主给水泵、循环水泵
（2）永久厂用设备：在机组停运期间还要使用的厂用设备，如盘车
（3）应急厂用设备：机组事故时为维持反应堆安全所需厂用设备，如安注泵、安全壳喷淋泵； 不运行会导致机组重大设备损坏的厂用设备，如控制棒驱动机构冷却装置
（4）共用附属设备：两机组共用设备和厂区用电设备，如除盐水生产
2、在作用和厂用6KV系统中的应用两方面比较断路器和F-C开关。
断路器的作用：（1）控制：正常时接通、断开负荷电流，故障后自动重合闸。（2）保护：故障时断开短路电流。
F-C开关的作用：用限流熔断器加接触器来代替断路器，控制功能由接触器来完成，而保护功能由熔断器来完成。
F-C开关用于6KV系统中容量小于1500kW的电动机和容量小于2000kVA的厂用低压变压器的回路的远距离控制和频繁操作。其他用断路器。
3、简述封闭母线的优缺点。
（1）提高供电可靠性（减少接地故障，避免相间短路）。
（2）减少母线周围钢结构发热。
（3）减少相间电动力。
（4）运行安全、维护方便、日常维护工作量小。
（5）散热条件差，有色金属耗量大，外壳电能损耗大。
4、核电厂直流系统采用什么运行方式？简述其工作原理。
浮充电运行方式
（1）正常运行时：充电器带经常性负荷，并以很小电流向蓄电池浮充电。蓄电池承担瞬时冲击负荷。
（2）充电器断开时：蓄电池带全部负荷，1h，电压保持允许范围。
（3）事故结束后：充电器带经常性负荷，并将蓄电池重新充电。
5、继电保护的任务是什么？简述继电保护的各构成部分及其作用。
基本任务：
（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行。
（2）反应电气元件的不正常运行状态，并根据运行维护的条件（例如有无经常值班人员）而动作于发出信号、减负荷或跳闸。
测量部分：测量被保护对象有关电气量，与整定值进行比较，判断保护是否应该起动。
逻辑部分：使保护装置按一定的逻辑关系工作，确定控制对象，将命令传给执行部分。
执行部分：根据逻辑部分输出的信号，完成保护装置的任务。
6、大容量发电机的故障有哪些？相应配置的保护是什么？
（1）定子绕组的相间短路：瞬时动作的纵差动保护，
（2）定子绕组匝间短路（同相同分支、同相异分支）：瞬时动作的匝间短路保护
（3）定子单相接地（绕组对铁芯短接）：100%定子绕组接地保护
（4）失磁（完全失磁、部分失磁）：失磁保护
（5）转子一点、二点接地故障：转子一点接地保护和二点接地保护
7、简述变压器瓦斯保护的原理、保护范围，并说明轻瓦斯与重瓦斯保护的区别。
（1）利用因电弧分解的绝缘油气体实现的保护
（2）油箱内部的变压器油箱内部各种故障（如相间短路、匝间短路、绕组接地，还有严重漏油、铁心局部烧损、线圈断线、绝缘劣化、油面下降等）。
（3）内部轻微故障时，轻瓦斯动作于延时发信号；内部严重故障时，重瓦斯动作于瞬时跳闸并发信号。
8、什么是AAT，简述对其基本要求。
备用电源自动投入装置
（1）无论什么原因引起工作母线电压消失，AAT装置均应动作；
（2）AAT只动作一次
（3）AAT的动作时间应使负荷停电时间尽可能短；
（4）应保证工作电源或工作设备断开后，AAT才能动作。
四、画图说明题 （略）
