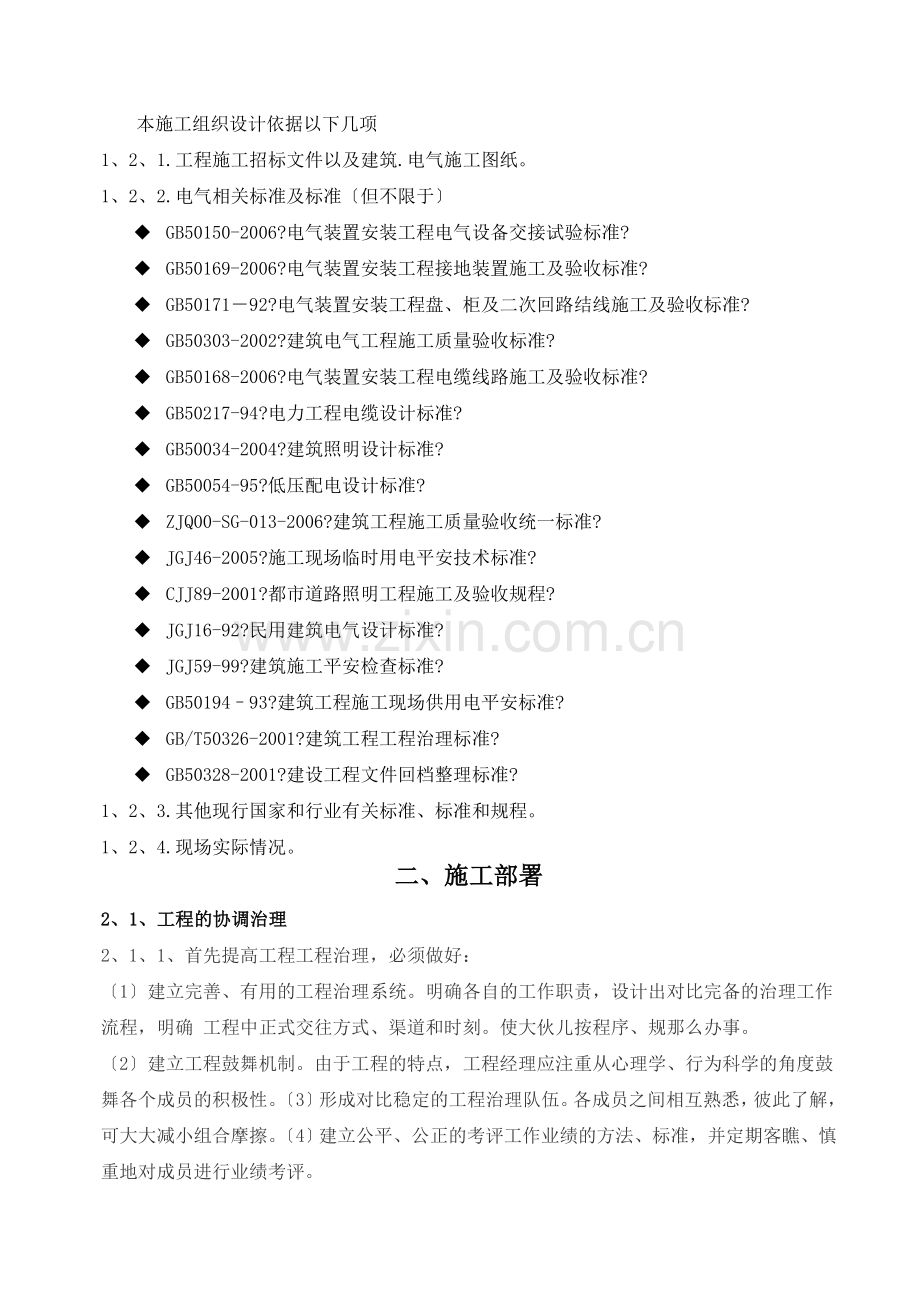

投标书建设工程名称：投标单位：20211225五、XXXXXXXX亮化工程组织设计方案名目一、工程概述2二、施工部署3三、要紧施工技术措施7四、要紧施工方法11五、工程质量保证措施25六、平安与文明施工措施36七、劳动力安排方案40八、材料进场方案41九、施工进度方案和网络图44十、冬雨季、夜间施工措施45十一、内部协调及与其他工种和施工队的协调措施47十二、操纵工程造价的要紧措施51十三、材料安装质量保证措施55一、工程概述1、1编制讲明本施工组织设计作为施工的指导性文件，在编制过程中我们对工程治理机构设置、劳动力安排、施工进度方案操纵、机械设备配备、要紧分项工程的施工方法、工程质量操纵措施、平安保证措施、文明施工及环境保卫措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。作为本工程的施工承包方，我们将按照本施工组织设计指导施工。1、2编制依据本施工组织设计依据以下几项1、2、1.工程施工招标文件以及建筑.电气施工图纸。1、2、2.电气相关标准及标准但不限于u GB50150-2006?电气装置安装工程电气设备交接试验标准?u GB50169-2006?电气装置安装工程接地装置施工及验收标准?u GB5017192?电气装置安装工程盘、柜及二次回路结线施工及验收标准?u GB50303-2002?建筑电气工程施工质量验收标准?u GB50168-2006?电气装置安装工程电缆线路施工及验收标准?u GB50217-94?电力工程电缆设计标准?u GB50034-2004?建筑照明设计标准?u GB50054-95?低压配电设计标准?u ZJQ00-SG-013-2006?建筑工程施工质量验收统一标准?u JGJ46-2005?施工现场临时用电平安技术标准?u CJJ89-2001?都市道路照明工程施工及验收规程?u JGJ16-92?民用建筑电气设计标准?u JGJ59-99?建筑施工平安检查标准?u GB5019493?建筑工程施工现场供用电平安标准?u GB/T50326-2001?建筑工程工程治理标准?u GB50328-2001?建设工程文件回档整理标准?1、2、3.其他现行国家和行业有关标准、标准和规程。1、2、4.现场实际情况。二、施工部署2、1、工程的协调治理2、1、1、首先提高工程工程治理，必须做好：1建立完善、有用的工程治理系统。明确各自的工作职责，设计出对比完备的治理工作流程，明确 工程中正式交往方式、渠道和时刻。使大伙儿按程序、规那么办事。2建立工程鼓舞机制。由于工程的特点，工程经理应注重从心理学、行为科学的角度鼓舞各个成员的积极性。3形成对比稳定的工程治理队伍。各成员之间相互熟悉，彼此了解，可大大减小组合摩擦。4建立公平、公正的考评工作业绩的方法、标准，并定期客瞧、慎重地对成员进行业绩考评。5对外关系协调业主、施工、监理、审计、设计院、工程相关行政治理部门等良好沟通。2、1、2、从具体来瞧，可采取如下措施：加强工程各方面协调交往。加强工程交往协调治理，必须加强对甲方及监理单位的协调交往。甲方代表工程的所有者，对工程具有特别的权利，要取得工程的成功，必须获得2、2、施工技术交底工作技术交底制度是保证交底工作正常进行的工程技术治理的重要内容之一。主管工程技术人员应在工程开工前向有关治理人员和施工作业人员介绍工程概况和特点、设计意图、采纳的施工工艺和操作方法、技术保证措施等。技术交底的要紧内容：l 技术交底的责任：明确工程技术负责人、施工员、治理人员、操作人员的责任。l 技术交底的展开：应分层次展开，直至交底到施工操作人员。交底必须在作业前进行，并有书面交底资料。l 技术交底前的预备：有书面的技术交底资料或示范、样板演示的预备。l 平安技术交底：起重、运输大件、高空作业、地下作业、大型设备的试运行以及其他高风险的作业，还应进行作业环境专项的平安技术交底。l 技术交底的记录：作为履行职责的凭据，技术交底记录的表格应有统一的标准格式，交底人员应认真填写表格并在表格上签字，同意交底人也应在交底记录上签字。l 交底文件的回档：技术交底资料和记录应由交底人整理回档。l 交底责任的界定：重要的技术交底应在开前界定。交底内容编制后应由工程技术负责人批准，交底时技术负责人应到们。l 机电安装工程技术交底的重点：设备构件的吊装；焊接工艺与操作要点；调试与试运行；大型设备根底埋件、构件的安装；隐蔽工程的施工要点；管道的清洗、试验及试压等。l 例外原那么：外部信息或指令可能引起施工发生较大变化时应及时向作业人员交底。2、3、施工前期预备工作安排进场预备工作是施工治理中的重要环节之一，预备工作的完善与疏忽直截了当关系到工程施工能否顺利展开。为了防止施工治理中的盲目性，随意性和克服工作中的侥幸心理，我们将做以下安排：2、3、1施工设计图纸交底：工地治理人员和施工技术骨干应会同设计人员对施工图纸和施工设计讲明书做全面的了解，对一些特别要求的施工部位，细部处理应做重点记录，对有不明之处，设计人员应补画施工大样图明示，使治理人员对工程情况和技术操作方法做到心中有数。2、3、2工程量的计算：依据施工图纸，结合预算书的内容，统计出各项施工工程单位数量，并制成统一表格按照区域范围或工程范围列出要紧材料清单、劳动力工种、机械工具设备清单，为施工方案提供可供操作的依据。2、3、3材料方案安排：将工程所需之材料名称、规格型号和估量数量逐一列表回类，同时应注明用途和掌握市场上同类品质材料的可比价格，以便购料时有依据的选择生产厂家和材料提供商，使之符合本钞票开支，保证材料的进货渠道能够满足工程质量验收标准。鉴于工期紧张，可将须定货的材料，早做安排；同时，相同类型的材料尽量一次性到货，节约时刻。2、3、4制定施工进度方案表：施工进度方案表是操纵施工进度和按工期完成施工任务的原始依据，它可起到关怀工程负责人在调动人力、物力、财力方面的合理配置作用。进度表是按照工程期限将各施工工程的工作量、工作内容以及完成工程所需的时刻科学的编排在时刻表内进度方案表应按照工序和可能交叉的工作范围编制。2、3、5工地现场勘察：开工前应进行工地现场实地勘察，了解施工现场的环境，例如了解材料最适合堆放的地点，施工用水、用电的来源以及是否需设置临时设施；另外尚需了解施工地点是否易与相邻施工单位产生摩擦而导致工作上的纠纷，以便提早予以沟通和订出解决方法，使施工能够顺利进行。工地勘察的要紧目的是核对施工空间与设计图纸是否有误差，尤其是具体部位的尺寸，假设有误差应及时反映给设计人员进行修正。其次需了解工地的交通运输、施工人员的食宿情况，以及施工地点四面材料提供商分布和品种提供能力，以便施工中发生材料短缺时，及时就近购置。2、3、6材料进场：材料进场应做好以下工作：依据材料方案表，并配合工程进度表确定材料品种、规格数量以及进场时刻，如属厂商送货上门的应预先与厂商联络拟订送货时刻；材料堆放位置应预先安排好，地点宜集中以便于治理，切勿任意堆置以免碍事工程施工和材料治理的严密性。堆放时应注重以下几点：1不得碍事施工的进行和因施工造成的屡次搬迁，损材废工；2选择较高的、枯燥的地势堆放；3按照材料的不同类不堆码，便于取用；4易燃易爆物品分开地点堆放，并配备相应的消防用具，以保平安；5易碎易潮易污染的材料，应注重堆放方法采取保卫措施以免造成损害；6即用的材料，进场时应直截了当放置于工作面，以减少搬运时刻和工序；7机工具应与材料分开存放，防止机工具进出时损伤装饰材料；8实做好材料进场的签收工作核对材料是否与设计图和封样的材料样板相符，检查有无明确的材料标识，有无标准的出厂验收报告和合格证书，并按材料的品种、数量进行登记以备查验。2、3、7接通工地临时水电：临时用水的设置，尽可能利用原有固定管道；水管工在展设时，尽量按原设计的路线敷设，如此既能保证用水又有助于提早完成用水的施工。临时用电的布置一般以架空线路和电缆拖板的形式提供。架空线路的用电端，应装设自动开关或铡刀开关，必须符合架设临时线路有关标准。2、3、8人员布置和责任分工：施工治理人员在掌握了全盘施工资料后，按施工内容进行人员部署，划分各工序的职责范围，签定承包责任书。在负责各个工序施工的人员中选择有技术、有经验、责任心强的人员作为该工种负责人。施工展开后，施工治理人员应直截了当抓各工种负责人，各工种负责人要担负各工序的责任，如此可简化工地治理程序，防止治理人员陷进事无巨细统统都要管的窘境，可将精力放在做好工地事物的协调和监督方面。2、3、9办理工地保险：工地开工之前，应到该工地所在地保险公司投保短期保险和人员意外保险，以免火警、失盗、人员损害等意外事故造成损失，将事故风险交给保险公司担负，防止劳资双方为赔偿咨询题产生过多纠纷。三、要紧施工技术措施针对本工程的特点，我司将采纳以下要紧施工技术措施：3、1、电缆、照明线路施工技术措施3、1、1检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面排列的是严重碍事穿线质量和进度的几个管槽质量咨询题：管槽规格小、接口处有毛刺、埋地安装管槽堵塞、有水等；埋地管槽穿线前必须全面试穿。3、1、2技术交底布线系统系统图、布线系统平面图、穿线技术要求、空白穿线报告、穿线交底。穿线交底的对象是施工队队长，交底的核心内容是要使穿线者理解质量要求，过程如下：理解布线系统总体结构和平面图，不要穿错路线。能明确区分要敷设的各种电缆，不要用错电缆。熟悉电缆要通过的管路。有丰富的穿线经验，明白得预防典型的碍事穿线质量和进度的咨询题。理解并牢记我们关于综合布线系统电缆敷设的特别要求。思路清楚，把电气器具点分组，一条一条地敷设，不多穿，不漏穿。穿放吃力轻易导致电缆损伤，也轻易缠绕、打结，特不碍事进度。忠实严谨地做标号，并记录长度刻度。严格按照附件中图纸所述工程内容和质量要求完成穿线，并忠实地记录电缆末端刻度。按照电缆分组要求的方法把配线架端电缆分组绑扎整洁，用短路法全面测试通端，核对标号。要求在施工过程中保卫电缆，忠实地填写?电缆敷设报告?。3、2、 金属桥架、金属管、管线敷设施工技术措施电缆桥架的安装：电缆桥架安装时应先用预埋10螺栓或预埋件固定托臂及支架，再将桥架固定在托臂支架上安装时应注重以下咨询题：电缆桥架过伸缩缝时应断开，断开距离以100mm为宜；支撑电缆桥架的各托臂之间间距为11.5m：桥架安装要平宜，连接要牢固。槽式桥架应敷设在枯燥和不易受机械损伤的场所，横向安装的应在图纸天花板的标高之上120mm。槽式桥架的连接应连续无间断；每节槽式桥架的固定点不应少于两个；在转角、分支处和端部均应有固定点，并应紧贴墙面固定；槽式桥架接口应平直、严密，槽盖应齐全、平坦、无翘角。桥架支架采纳螺钉或其他紧固件固定，紧固后其端部应与桥架支架内外表光滑相接；桥架的出线口应位置正确、光滑、无毛刺。槽式桥架敷设应平直整洁；水平或垂直准许偏差为其长度的2，且全长准许偏差为20mm；并列安装时，槽盖应便于开启。在可拆卸盖板的槽式桥架内，包括尽缘层在内的导线接头处所有导线截面积之和，不应大于槽式桥架截面积的75%；在不易拆卸盖板的槽式桥架内，导线的接头应置于槽式桥架的接线盒内。金属槽式桥架应可靠接地，但不应作为设备的接地导体，金属槽式桥架连接处两边要用2.5mm铜线和螺栓连接，确保接地良好。槽式桥架、管、线敷设必须特别注重美瞧和标准，横平竖直，力求隐蔽和暗敷，接线盒做好防水处理，固定夹和螺栓螺钉全部采纳不锈钢等防腐材质；槽式桥架应平坦、无扭曲曲折折曲曲折折折折变形，内壁应光滑、无毛刺；金属槽式桥架应经防腐处理。明敷金属导线应穿管或加线槽板保卫，吊顶内的导线应穿金属管或B1级PVC管保卫，导线不得裸露。3、3、电缆、照明线路敷设工序、穿线工序的施工技术措施首先进行管槽检查，钢管加护口，埋地钢管试穿，并严格按照?电气装置安装工程施工标准?、?电缆敷设施工工艺标准?施工。所有的钢管口都要安放塑料护口，穿线人员应携带护口，在穿线时随时安放。余长：电缆在出槽式桥架外余长90cm，余线应认真缠绕好收在出线盒内。在配线箱处从配线柜进口算起余长为配线柜的长+宽+深。分组绑扎：余线应按分组表分组，从槽式桥架出口捋直绑扎好，绑扎点间距不大于50cm。不可用铁丝或硬电源线绑扎。垂直电缆通过过渡箱转进垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，防止电缆重量全压在弯角的里侧电缆上，如此会碍事电缆的传输特性。在垂直槽式桥架中的电缆要每米绑扎悬挂一次。槽式桥架内布放电缆应平直，无缠绕，无长短不一。要是槽式桥架开口朝侧面，电缆要每隔1米绑扎固定一次。转弯半径：电缆转弯半径应不小于160mm。电缆按照电气器具平面图标号，每个标号对应一条1对电线，对应的位置不能弄错。两端的标号位置距末端25厘米，用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。要是持表端能听到断续的“嘀嘀声，就OK，每根电缆的5芯都要测。如此测试能发现的咨询题是断线、断路和标号错。一般电线此在出线合末端到配电箱进口每隔1米用要在电线皮上用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。电缆敷设完成后扣槽式桥架盖，并做好?技术交底记录表?交工程经理检查和验收。3、4、电器灯具等的施工技术措施在灯具施工过程中按照?电气装置安装工程施工标准?、?接地装置施工及验收标准?、?建筑照明标准?(GB50034-2004)进行施工和检查。3、4、1灯具及支架安装的施工方法一灯具支架制作安装：1. 灯具支架制作完成后需刷防锈底漆，再刷与环境颜色接近的油漆2. 支架固定采纳不锈钢膨胀螺栓3. 灯具支架强度应符合抗台风和抗腐蚀要求4. 灯具支架的位置和角度力求隐蔽并防止眩光二大功率LED投光灯、高压钠灯具安装1. 安装前检查灯具完好性2. 灯具安装必须紧固可靠3. 所有灯具一律在固定后再安装光源LED除外4. 线盒具有完好的密封性5. 安装完后检查灯具的投光角度三LED点光源安装1. 点光源安装在指定位置的幕墙外外表，用自攻顶固定后做好防护处理，接头做好尽缘处理，线缆顺着幕墙胶缝布置可靠；2. 每组点光源的位置必须按照灯具布置图指定位置安装；3. 灯具摆放必须与被照出光面平行；四LED线条灯的安装1. 灯具安装前必须试亮，以瞧灯具是否有中间断开2. 金属固定卡的间距维持一致，灯具在安装后不得出现翻转现象3. 灯具两端接口处以及与电源线接口处做好尽缘防护五LED数码管的安装1. 安装前必须使用平安绳索对灯具进行保卫2. 使用不锈钢爆炸螺丝紧固3. 灯具间隔、方向和角度必须维持一致4. 电源接口处进行尽缘保卫5. 灯具间电线使用T型管套管保卫6. 严格按照电气原理图要求布线，禁止将线接错3、4、2配电箱的施工方法：在施工过程中按照?电气装置安装工程施工标准?、?低压电缆头制作安装施工工艺标准?、?接地装置施工及验收标准?进行施工和检查。照明配电箱内的交流、直流或不同电压等级的电源，应具有明显的标志。配电箱的壳体和底板宜采纳A级材料制作。配电箱不得安装在B2级以下(含B2级)的装修材料上。导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设尽缘保卫套。照明配电箱底边距地面高度宜为1.5m；照明配电板底边距地面高度不宜小于1.6m。照明配电箱内，应分不设置零线和保卫地线PE线汇流排，零线和保卫线应在汇流排上连接，不得绞接，并应有编号，测量地线指标应小于4欧姆。箱内电器元件安装位置正确牢固，各回路作清楚标记，三相的相序按图纸要求接线；多芯电缆和导线头连接到开关之前焊锡牢固，接线端子用专用压线钳压紧，安装上开关后紧固螺钉压紧；配电箱垂直偏差每米小于1.5mm。接地牢固良好，配电箱门要用裸软线与接地系统可靠连接。电源线要用带红、蓝标识的产品，地线工作地、保卫地、防雷地应分开进行明确标识。完成调试后在配电箱上作详尽标识并张贴平安操作规程。严格按照电气系统图和安装图接进各回路，并测试三相平衡，做好?技术交底记录表?，交工程经理检查。四、要紧施工方法4、1、总体施工方案首先作好进场前预备工作，对工人进行施工技术交底和施工平安交底；取得开工命令；同时针对每分部灯光工程的特征作必要的测量、试灯工作。管、线敷设;灯具根底制作安装;灯具安装;配电操纵箱安装;试亮灯及效果调试等工作。4、2、各分项工程的要紧施工方法及施工治理措施电路配管、配线施工及电器、灯具安装除遵以下守标准外，尚应符合国家现行有关标准标准的 。?电缆敷设施工工艺标准?低压电缆头制作安装施工工艺标准?电气装置安装工程施工标准?都市环境(装饰)照明标准?接地装置施工及验收标准?建筑电气工程施工质量验收标准?(GB50303-2002)?建筑照明标准?(GB50034-2004)?综合布线系统安装施工工艺标准?钢结构工程施工及验收标准?地面与楼面工程施工及验收标准?本工程首先作好进场前预备工作，取得开工命令，并依据几个分项工程各自的特征制定适宜的具体施工方法如下：4、2、1电缆、照明线路敷设的施工方法4、2、1、1电缆、照明线路施工预备1施工前期预备选择施工经验丰富、头脑清楚，有责任感的施工班长，施工班长并依据现场情况列出用人方案。进度：依据管槽完工时刻和后续布线系统安装和装修封顶的时刻要求，列出电缆敷设进度方案。质量保证方法：依据具体工程情况，列出保证质量的方法。2检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面排列的是严重碍事穿线质量和进度的几个管槽质量咨询题：管槽规格小、接口处有毛刺、埋地安装管槽堵塞、有水等；埋地管槽穿线前必须全面试穿。3文档预备布线系统系统图、布线系统平面图、穿线技术要求、空白穿线报告、穿线交底。穿线交底的对象是施工队队长，交底的核心内容是要使穿线者理解质量要求，过程如下：理解布线系统总体结构和平面图，不要穿错路线。能明确区分要敷设的各种电缆，不要用错电缆。熟悉电缆要通过的管路。有丰富的穿线经验，明白得预防典型的碍事穿线质量和进度的咨询题。理解并牢记我们关于综合布线系统电缆敷设的特别要求。思路清楚，把电气器具点分组，一条一条地敷设，不多穿，不漏穿。穿放吃力轻易导致电缆损伤，也轻易缠绕、打结，特不碍事进度。忠实严谨地做标号，并记录长度刻度。严格按照附件中图纸所述工程内容和质量要求完成穿线，并忠实地记录电缆末端刻度。按照电缆分组要求的方法把配线架端电缆分组绑扎整洁，用短路法全面测试通端，核对标号。要求在施工过程中保卫电缆，如实地填写?电缆敷设报告?。4、2、1、2金属桥架、金属管、管线敷设施工方法：主控工程：1.金属电缆桥架及其支架和引进或引出的金属电缆导管必须接地(PE)或接零(PEN)可靠，且必须符合以下 ：(l)金属电缆桥架及其支架全长应许多于2处与按地(PE)或接零(PEN)干线相连接；(2)非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小准许截面积不小于4m；(3)镀锌电缆轿架间连接扳的两端不跨接接地线，但连接板两端许多于2个有防松螺帽或防松垫圈的连接固定螺栓。2.电缆敷设严禁有绞拧、铠装压扁、护层断裂和外表严重划伤等缺陷。一般工程：1.电缆桥架安装应符合以下 ：(1)直线段钢制电缆桥架长度超过30m、铝合金或玻璃钢制电缆桥架长度超过15m设有伸缩节；电缆桥架跨越建筑物变形缝处设置补偿装置；(2)电缆桥架转弯处的弯曲曲折折曲曲折折折折半径，不小于桥架内电缆最小准许弯曲曲折折曲曲折折折折半径，(3)当设计无要求时，电缆桥架水平安装的支架间距为1.53m；垂直安装的支架间距不大于2m；(4)桥架与支架间螺栓、桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧；当铝合金桥架与钢支架固定时，有相互间尽缘的防电化腐措施；(5)电缆桥架敷设在易燃易爆气体管道和热力管道的下方，当设计无要求时；与管道的最小净距，符合 ；(6)敷设在竖井内和穿越不同防火区的桥架，按设计要求位置，有防火隔堵措施；(7)支架与预埋件焊按固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，螺栓紧固，防松零件齐全。2.桥架内电缆敷设应符合以下 ：(1)大于45倾歪敷设的电缆每隔2m处设固定点；(2)电缆出进电缆沟、竖井、建筑物、柜(盘)、台处以及管子管口处等做密封处理；(3)电缆敷设排列整洁，水平敷设的电缆，首尾两端、转弯两侧及每隔510m处设固定点；敷设于垂直桥架内的电缆固定点间距；不大于 。3.电缆的首端、末端和分支处应设标志牌。检查数量：主控工程1、与接地干线连接处，全数检查，其余抽查20%，少于5处，全数检查；2、抽查全长的10%。一般工程抽查10%，少于5处，全数检查。4、2、1、3电缆施工方案电缆穿管敷设要紧机具：克丝钳、尖嘴钳、剥线钳、压接钳，放线架、放线车，电炉、锡锅、锡斗、锡勺、电烙铁，一字改锥、十字改锥、电工刀、高凳、万用表、兆欧表。操作工艺：工艺流程：选择电缆穿带线扫管放线及断线电缆与带线的绑扎带护口电缆连接电缆焊接电缆包扎线路检查尽缘摇测选择电缆：应依据设计图要求核实电缆规格。穿带线：检查管路是否畅通。2.0mm的铁丝。先将铁丝的一端弯成不封口的圆圈，再利用穿线器将带线穿进管路内，在管路的两端均应留有1015cm的余量。在管路较长或转弯较多时，能够在敷设管路的同时将带线一并穿好。穿带线受阻时，应用两根铁丝同时搅动，使两根铁丝的端头互相钩绞在一起，然后将带线拉出。清扫管路：清扫管路的目的是往除管路中的灰尘，泥水等杂物。清扫管路的方法：将布条的两端牢固的绑扎在带线上，两人往返拉动带线，将管内杂物清净。放线及断线：放线：放线前应依据施工图对电缆的规格、型号进行核对。放线时电缆应置于放线架或放线车内。断线：剪断电缆时，预留电缆长度：配电箱内电缆的预留长度应为配电箱箱体周长的1/2。电缆与带线的绑扎：当电缆根数较少时，例如二至三根电缆，可将电缆前端的尽缘层削往，然后将线芯直截了当插进带线的盘圈内并折回压实，绑扎牢固。使绑扎处形成一个平滑的锥形过渡部位。当电缆根数较多或电缆截面较大时，可将线芯歪错排列在带线上，用绑线缠绕绑扎牢固。使绑扎接头处形成一个平滑的锥形过渡部位，便于穿线。管内穿电缆：钢管(电线管)在穿线前，应首先检查各个管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。当管路较长或转弯较多时，要在穿电缆的同时往管内吹进适量的滑石粉。穿线时应注重以下咨询题：同一交流回路的电缆必须穿于同一管内。不同回路、不同电压和交流与直流的电缆，不得穿进同一管内，但以下几种情况除外：标称电压为50V以下的回路；同一设备或同一流水作业线设备的电力回路和无特别干扰要求的操纵回路；同一花灯的几个回路；同类照明的几个回路，但管内电缆总数不应多于8根。电缆连接应具备的条件：电缆接头不能增加电阻值。受力电缆不能落低原机械强度。不能落低原尽缘强度。为了满足上述要求，在电缆做电气连接时，必须先削掉尽缘再进行连接，而后加焊，包缠尽缘。铜套管压接：电缆线均采纳铜套管压接连接，先把尽缘层剥掉，往除电缆氧化膜并涂以中性凡士林油膏(使电缆外表与芯线分不在铝套管的两端插进，各插到套管一半处；当采纳椭圆形套管时，应使两线对插后，线头分不露出套管两端4mm；然后用压接钳和压模压接、压接模数和深度应与套管尺寸相对应。接线端子压接：多股电缆(铜或铝)可采纳与电缆同材质且规格相应的接线端子。削往电缆的尽缘层，不要碰伤线芯，将线芯紧紧地绞在一起，往除套管、接线端子孔内的氧化膜，将线芯插进，用压接钳压紧。电缆外露局部应小于1-2mm。电缆包扎：首先用橡胶(或粘塑料)尽缘带从电缆接头处始端的完好尽缘层开始，缠绕12个尽缘带幅宽度，再以半幅宽度重叠进行缠绕。在包扎过程中应尽可能的收紧尽缘带。最后在尽缘层上缠绕12圈后，再进行回缠。采纳橡胶尽缘带包扎时，应将其拉长2倍后再进行缠绕。然后再用黑胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，电缆接头处两端应用胶布封严密。包扎后应呈枣核形。线路检查：接、焊、包全部完成后，应进行自检和互检；检查电缆接、焊、包是否符合设计要求及有关施工验收标准及质量验评标准的 。不符合 时应立即纠正，检查无误后再进行尽缘摇测。尽缘摇测：照明线路的尽缘摇测一般选用500V，量程为0500M的兆欧表。测量线路尽缘电阻时，兆欧表上有三个分不标有“接地(E)；“线路(L)；“保卫环(G)的端钮。可将被测两端分不接于E和L的两个端钮上。尽缘线路尽缘摇测有以下两种情况：电气器具未安装前进行线路尽缘摇测时，摇测应将干线和支线分开，一人摇测，一人应及时读数并记录。摇动速度应维持在120r/min左右，读数应采纳一分钟后的读数为宜。电气器具全部安装完在送电前进行摇测时，应先将线路上的开关、刀闸、仪表、设备等用电开关全部置于断开位置，摇测方法同上所述，确认尽缘摇测无误后再进行送电试运行。电缆桥架及池内敷设预备工作：施工前应对电缆进行具体检查；规格、型号、截面、电压等级均符合设计要求，外瞧无扭曲曲折折曲曲折折折折、坏损等现象。电缆敷设前进行尽缘摇测或耐压试验。临时联络指挥系统的设备：桥架多根电缆敷设时，应依据现场实际情况，事先将电缆的排列，用表或图的方式划出来。以防电缆的交叉和混乱。电缆沿支架、桥架敷设：多根电缆同时敷设时应在每根电缆两端帖上回路标记。电缆在桥架内敷设应有适量的蛇型弯，电缆的两端、过管处、垂直位差处均应留有适当的余度。电缆敷设完毕、应请建设单位、监理单位及施工单位的质量检查部门共同进行隐蔽工程验收。电缆沿桥架敷设时，应单层敷设，排列整洁。不得有交叉，拐弯处应以最大截面电缆准许弯曲曲折折曲曲折折折折半径为准。同等级电压的电缆沿桥架敷设时，水平净距不得小于35mm。电缆池内敷设：多根电缆同时敷设时应在每根电缆两端帖上回路标记。电缆应排列整洁沿设计路线布置，并在池内间隔2米用扎带扎上放置整洁。拐弯处应为电缆准许弯曲曲折折曲曲折折折折半径。电缆到每只灯具上时，每排电器的电缆线要绑扎到固定的支架上整洁一致。挂标志牌：标志牌规格应一致，并有防腐性能，挂装应牢固。标志牌上应注明电缆编号、规格、型号及电压等级。电缆井及两端应挂标志牌。沿桥架敷设电缆在其两端、拐弯处、交叉处应挂标志牌，直线段应适当增设标志牌。电缆施工质量标准保证工程：电缆的耐压试验结果、泄漏电流和尽缘电阻必须符合施工标准 。检验方法：检查试验记录。电缆敷设必须符合以下 ：电缆严禁有绞拧、护层断裂和外表严重划伤等缺损。检验方法：瞧瞧检查和检查隐蔽工程记录。电缆的规格、型号必须符合设计要求和国家标准的 。，动力线路的电阻值不小于1M。检验方法：实测或检查尽缘摇测记录。全然工程：排列整洁，标志柱和标志牌设置正确；防燃、隔热和防腐要求的电缆保卫措施完整。电缆转弯和分支处不紊乱，走向整洁清楚、电缆标志牌清楚齐全。检验方法：瞧瞧检查和检查隐蔽工程记录。管内穿线：箱内清洁无杂物，护口、护线套管齐全无脱落，电缆排列整洁，并留有适当的余量。电缆在管子内无接头，不进进盒、箱的垂直管子上口穿线后密封处理良好，电缆连接牢固，包扎严密，尽缘良好，不伤芯线。接地(接零)：接地(接零)线截面选用正确，连接牢固紧密。检验方法：瞧瞧检查或检查记录。电缆最小弯曲曲折折曲曲折折折折半径和检验方法应符合以下的 。项次工程弯曲曲折折曲曲折折折折半径检验方法1电缆最小准许弯曲曲折折曲曲折折折折半径油浸纸尽缘电力电缆单芯20d尺量检查多芯15d橡皮尽缘电力电缆橡皮或聚氯乙烯护套10d裸铅护套15d铅护套钢带铠装20d塑料尽缘电力电缆10d操纵电缆10d注：d为电缆外径。对电气系统的成品保卫：穿线时不得污染设备和建筑物品，应维持四面环境。使用高凳及其它工具时，应注重不得碰坏其它设备。在接、焊、包全部完成后，应将电缆的接头盘进箱内，并用纸封堵严实，以防污染。同时应防止箱内进水。穿线时不得遗漏带护线套管或护口。应注重的质量咨询题：在施工中存在护口遗漏、脱落、破损及与管径不符等现象。因操作不慎而使护口遗漏或脱落者应及时补齐，护口破损与管径不符者及时更换。电缆连接处的焊锡不饱满，出现虚焊、夹渣等现象。焊锡的温度要适当，涮锡要均匀。涮锡后应用布条及时擦往多余的焊剂，维持接头局部的干净。电缆线芯受损是由于用力过猛和剥线钳使用不当而造成的。削线时应依据线径选用剥线钳相应的刀口。多股软铜线涮锡遗漏，应及时进行补焊锡。接头局部包扎的不平坦、不严密。应按工艺要求重新进行包扎。套管压接后，压模的位置不在中心线上，压模不配套或深度不够，应选用合格的压模进行压接。线路的尽缘电阻值偏低。管路内可能进水或者尽缘层受损都将造成线路的尽缘电阻值偏低。应将管路中的泥水及时清干净或更换电缆。4、2、1、4电缆、照明线路敷设工序、穿线工序的技术治理制度首先进行管槽检查，钢管加护口，埋地钢管试穿，并严格按照?电气装置安装工程施工标准?、?电缆敷设施工工艺标准?施工。所有的钢管口都要安放塑料护口，穿线人员应携带护口，在穿线时随时安放。余长：电缆在出槽式桥架外余长90cm，余线应认真缠绕好收在出线盒内。在配线箱处从配线柜进口算起余长为配线柜的长+宽+深。分组绑扎：余线应按分组表分组，从槽式桥架出口捋直绑扎好，绑扎点间距不大于50cm。不可用铁丝或硬电源线绑扎。垂直电缆通过过渡箱转进垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，防止电缆重量全压在弯角的里侧电缆上，如此会碍事电缆的传输特性。在垂直槽式桥架中的电缆要每米绑扎悬挂一次。槽式桥架内布放电缆应平直，无缠绕，无长短不一。要是槽式桥架开口朝侧面，电缆要每隔1米绑扎固定一次。转弯半径：电缆转弯半径应不小于160mm。电缆按照电气器具平面图标号，每个标号对应一条1对电线，对应的位置不能弄错。两端的标号位置距末端25厘米，用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。穿线完成后，所有的电缆应全面进行通断测试。测试方法：把两端电缆的芯全部剥开，露出铜芯。在一端把数字万用表拨到通断测试档，两表笔稳定地接到一对电缆芯上；在另一端把这对电缆芯一下一下短暂地接触。要是持表端能听到断续的“嘀嘀声，就OK，每根电缆的5芯都要测。如此测试能发现的咨询题是断线、断路和标号错。一般电线此在出线合末端到配电箱进口每隔1米用要在电线皮上用浅色塑料线码号胶带标记或贴纸质号签再缠透明胶带。电缆敷设完成后扣槽式桥架盖，并做好?技术交底记录表?交工程经理检查和验收。4、2、1、5施工过程中电缆、照明线路敷设的质量保卫措施对所有参与穿线的人员讲解布线系统结构、穿线过程、质量要点和注重保卫电缆。电缆敷设施工质量保卫措施具体如下：穿钢管时钢管两端要加护套，所有电缆通过的管槽连接处都要处理光滑，不能有任何毛刺，以免损伤电缆。拽线时每根线拉力应不超过30公斤，以免拉伸电缆导体。整个工程中电缆的贮存、穿线放线都要耐心细致，防止电缆受到任何挤压、碾、砸、钳、割或过力拉伸。布线时既要满足所需的余长，又要尽量节约，防止任何不必要的白费。布线期间，电缆拉出电缆后尚未布放到位时要是要暂停施工，应将电缆认真缠绕收起，妥善保管，不得随意散置在施工现场。4、2、1、6电缆、照明线路敷设记录和检查穿线完成后我方的施工负责人要对施工方的工作进行如下检查：检查?电线敷设报告?和完整的?技术交底记录表?。包括长度刻度表，和测试结果。现场检查电缆主干、分组绑扎情况、抽查标号、刻度，抽测通断。检查完成后，交工程经理审核。4、3电器灯具等的施工方法在灯具施工过程中按照?电气装置安装工程施工标准?、?接地装置施工及验收标准?、?建筑照明标准?(GB50034-2004)进行施工和检查。4、3、1灯具及支架安装的施工方法1灯具支架制作安装灯具支架制作完成后须先刷防锈底漆，再刷与环境颜色接近的油漆；支架固定采纳不锈钢膨胀螺栓；灯具支架的强度应符合抗台风和抗腐蚀要求；支架安装位置和角度力求隐蔽并防止眩光；2灯具安装讲明：在安装上，下照灯具安装于沿板外内侧，向内打光，在保证照明效果的同时，效操纵眩光;上照LED线形投光灯，安装于桥梁外侧，照耀高度现场确定，利用护栏内的隔离墩遮挡眩光。有灯具中安装方式采纳卡箍的形式安装，不打钉，不破坏桥体。卡箍与桥体颜色一致，保证美瞧协调。4、3、2施工过程：材料要求：灯具的型号、规格必须符合设计要求和国家标准的 。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有灯具应有产品合格证。要紧机具：红铅笔、卷尺、小线、线坠、水平尺、手套、平安带、扎锥、手锤、錾子、钢锯、锯条、压力案子、扁锉、圆锉、剥线钳、扁口钳、尖嘴钳、丝锥、一字改锥、十字改锥、活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳、台钻、电钻、电锤、射钉枪、兆欧表、万用表、工具袋、工具箱、高凳、吊篮等。作业条件：依据现场的情况做好施工工作。对灯具安装有碍事的模板、足手架、吊篮等需要搭建预备。操作工艺：灯具检查灯具组装灯具安装通电试运行依据灯具的安装场所检查灯具是否符合以下要求：a在易燃和易爆场所应采纳防爆式灯具；b有腐蚀性气体及特别潮湿的场所应采纳封闭式灯具，灯具的各部件应做好防腐处理；c潮湿的厂房内和户外的灯具应采纳有泄水孔的封闭式灯具；d多尘的场所应依据粉尘的浓度及性质，采纳封闭式或密闭式灯具；e灼热多尘场所如出钢、出铁、轧钢等场所应采纳投光灯；f可能受机械损伤的厂房内，应采纳有保卫网的灯具；g震动场所如有锻锤、空压机、桥式起重机等，灯具应有防
