南部县南城派出所办公楼及附属工程监理实施细则.doc

南部南城
办公楼及附属工程

监
理
实
施
细
那么

绵建院监理有限责任
2021年5月

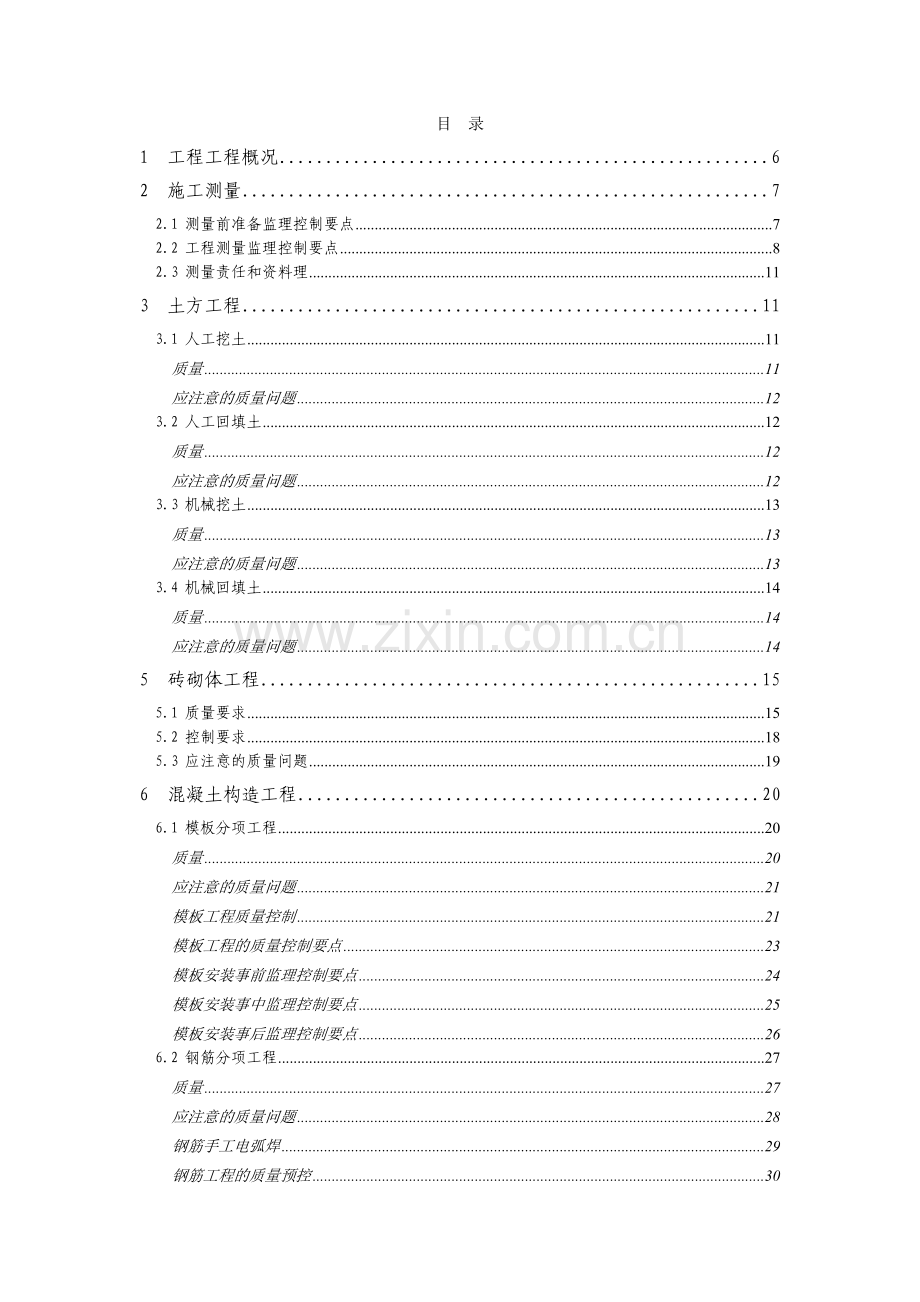

目 录
1 工程工程概况 6
2 施工测量 7
2.1 测量前准备监理控制要点 7
2.2 工程测量监理控制要点 8
2.3 测量责任和资料理 11
3 土方工程 11
3.1 人工挖土 11
质量 11
应注意的质量问题 12
3.2 人工回填土 12
质量 12
应注意的质量问题 12
3.3 机械挖土 13
质量 13
应注意的质量问题 13
3.4 机械回填土 14
质量 14
应注意的质量问题 14
5 砖砌体工程 15
5.1 质量要求 15
5.2 控制要求 18
5.3 应注意的质量问题 19
6 混凝土构造工程 20
6.1 模板分项工程 20
质量 20
应注意的质量问题 21
模板工程质量控制 21
模板工程的质量控制要点 23
模板安装事前监理控制要点 24
模板安装事中监理控制要点 25
模板安装事后监理控制要点 26
6.2 钢筋分项工程 27
质量 27
应注意的质量问题 28
钢筋手工电弧焊 29
钢筋工程的质量预控 30
钢筋工程施工质量控制要点 31
钢筋工程事前监理控制要点 34
钢筋工程事中监理控制要点 34
钢筋的制作监理工作控制要点 37
6.2.9 钢筋安装监理工作控制要点 38
2〕钢筋的连接方式、接头数量、接头面积百分率等； 40
5 钢筋隐蔽过程的维护 41
6.3 混凝土分项工程 47
质量 47
混凝土配合比控制 47
混凝土工程施工质量控制要点 48
混凝土工程外观质量问题 50
混凝土工程事前控制监理要点 54
混凝土事中监理过程控制要点 55
大体积混凝土工程施工监理事后控制要点 56
大体积砼防裂监理控制要点 57
砼工程监理控制要点 59
砼养护的监理工作控制要点 61
7 脚手架工程
7.1 脚手架工程平安监理控制
平安监理预防为主
对的处理
7.2 脚手架监理控制工作 65
脚手架材料控制工作 65
脚手架安装监理工作 65
脚手架使用间的监理工作 66
脚手架撤除阶段的监理工作 67
脚手架的平安理 67
8 地面工程 68
8.1 地砖地面 68
贴砖前的监理要点 68
贴砖过程的监理要点 68
8.2 地面工程 68
混凝土地面浇筑前的监理要点 68
混凝土浇筑过程的监理要点 69
水泥砂浆面层工程监理工作控制要点 69
9 涂饰工程监理要点 69
9.1 涂刷涂料前的监理要点 69
9.2 粉刷涂料的监理要点 69
10 防水工程 70
10.1 建筑防水工程质量预控 70
10.2 技术要求和质量 71
10.3 进度要求 72
方案审核 72
方案执行情况的检查 73
10.4 平安控制 73
11 门窗工程 73
11.1 木门工程监理工作控制要点 73
木门安装前监理要点 73
门安装的监理要点 73
11.2 塑钢窗〔铝合金窗〕工程监理控制要点 74
塑钢窗〔铝合金窗〕前的监理要点 74
塑钢窗〔铝合金窗〕施工过程中的监理要点 74
11.3 玻璃安装工程监理工作控制要点 77
玻璃安装前的监理要点 77
12 一般抹灰工程 77
12.1 质量 77
12.2 应注意的质量问题 79
12.3 抹灰工程的质量预控 80
12.4 抹灰工程施工质量控制要点 80
13 屋面工程 80
13.1 质量 80
13.2 应注意的质量问题 81
13.3 建筑防水工程质量控制要点 81
13.4 屋面工程监理要点 83
基层处理 83
找平层的监理控制要点 83
保温层的监理控制要点 83
卷材防水层的监理控制要点 84
防水砼层的监理工作控制要点 84
防水层施工 85
14 卫生设备安装工程 86
14.1 室内塑料排水道安装 86
质量 86
应注意的质量问题 87
14.2 卫生洁具安装 88
质量 88
应注意的质量问题 88
14.3 建筑排水工程施工质量控制要点
14.4 室内消防道及设备安装 90
质量 90
应注意的质量问题 91
14.5 道及设备防腐 91
质量 91
应注意的质量问题 91
15 建筑电气照明安装工程 91
15.1 硬质和半硬质阻燃塑料明、暗敷设钢明、暗敷设工程 91
质量 91
应注意的质量问题 92
15.2 内穿绝缘导线工程 93
质量 93
应注意的质量问题 93
15.3 开关、插座安装工程 93
质量 93
应注意的质量问题 94
15.4配电箱安装工程 94
质量 94
注意的质量问题 95
15.5防雷接地安装工程 95
质量 95
应注意的质量问题 96
15.6 电气安装工程质量控制要点 98

1 工程工程概况
本工程位于四川南充南部城内南邻幸福开发大道东临南部中医院西临已建成德仁中学。总建筑面积2222㎡。该建筑等级为二级为四层钢筋混凝土框架构造建筑总高17.4m。该工程的耐火等级为二级。防水等级三级根本设防烈度为七度。该工程设计合理使用年限为五十年。
在施工阶段我监理根据合同对承包进展监视理其主要工作是控制工程建立的、建立工、工程质量进展工程建立合同理和信息理协调有关间的工作关系。现场监理部是为完成好建立委托监理任务当承受委托后在总监指导下编好监理规划在规划中就合同理、进度控制、控制、质量控制的工作内容作了明确的表述。就这几方面而言专业性、涉及的工作内容最多的是质量控制而质量控制又是按质完成工程任务的关键本细那么重点陈述质量控制的施行细那么。

2 施工测量
2.1 测量前准备监理控制要点
1 测量前应对拟采用的测量仪器进展校正和精度认定减少仪器的测量误差。
2 校核测量配套工具如标尺线、丈量长度所用卷尺的精度。
3 准备好不同测量内容所用的测量记录表。
4 检查判明测量所用的原始点是否已破坏。
5 测量前应确定测量方案。由于测量方案关系到测量精度因此测量方案应由技术负责人审核确认其次测量人员应有职责分工。
6 施工现场平面和高程基准点由建立书面。
7 控制网布设和测量技术措施已编写并经审核。
8 选点工作已经完成并满足现场施工需要控制点埋设符合相关要求且已稳定〔如地形条件或施工情况较为复杂可分批埋设控制点〕。
9 测量中使用的测量仪器精度满足规程、要求状态良好且经检验并在校验有效内。
10 施工测量方案审核
审查测量方案是事故测量的根底工作。通过审查施工测量方案可以落实承包商的施工测量准备判断承包商施工测量方面的素质。坚持承包商自检合格后再提交报验单〔附有测量成果〕的验收程序。
11 施工测量仪器核查
对施工组织设计中的施工测量仪器核查承包商的测量仪器型、精度登记、校验记录。通过核查确认本工程使用的仪器满足测量要求确保仪器使用时在有效检测内。
12 引测点保护检查
检查引测点是否被混泥土凝固并判断是否有设置保护栏杆的必要。当判断必要时应当承包商设置保护栏杆。
2.2 工程测量监理控制要点
1 建筑物的定位测量
1〕检查定位测量所用基准点经检验合格且并无破坏、挪动。
2〕检查测量中使用的测量仪器精度是否满足规程、要求且经校验并在效验有效内。
3〕检查定位所用测量满足要求和工程需要。
4〕检查定位控制点数量、精度是否满足要求是否满足工程施工需要；
5〕对定位控制点进展复测检验合格后相应质量签证；
6〕催促施工对定位控制点进展有效保护防止因控制桩破换或移位造成建、构筑物移位。
7〕建筑物定位测量前应由建立提供规划测量位测量并确认的建筑物角标的坐标〔包括书面和现场坐标移交〕角标一般为三点以上其中两点作为定位测量用其余点作为校核用。
8〕所提供的角标施工应妥善保护当角标位于建筑内或施工过程可能会破坏时应在定位后引至平安地方固定好。
9〕建筑物定位测量时以所提供的两个角标进展测量定位然后利用其余角标反向测量校核；属角标有误时应及时现场专业监理工程师和建立代表进一步证实；属放样本身轴线有误应重新放样。
10〕放样后的轴线应标与龙门板上用于基槽轴线放样模板定位地梁轴线复核以及±0.000以下的墙体轴线线放样每次测量前均应先根据角标复核龙门板轴线。
2 控制网测量
1〕控制网测量工作应由专业人员进展；
2〕测量中测量仪器和测量测回数应满足控制网精度要求；
3〕测量完毕后测量人员应及时对测量结果进展整理平差评定测量精度编写控制网测量及测量成果如发现测量粗差应及时进展补测或重测。
4〕控制网测设完成后施工应及时组织验收验收合格前方可投入使用。
5〕控制网测设工作完成后施工应根据施工现场实际情况不定对控制网进展复测检查如发现点位发生挪动必须立即书面相关不及时进展补测和改正改正后发布补测结果。
3 控制网测设间的监理控制要点
1〕根据建立审查控制布设和测量技术措施并提出审查；
2〕根据建立审查控制网测设先决条件是否满足；
3〕根据建立审查控制网测量记录、平差计算书和测量成果是否正确清楚；
4〕根据建立要求主持或参加控制网的检查验收工作并对其是否满足工程需要和要求提出验收并进展质量签证。
5〕催促施工对控制网点进展保护和复制对不能使用的控制点施工必须及时所有控制点所有同时抄报监理并根据工程需要尽快恢复控制点。
4 建筑物定位复测监理控制要点
按照规划执法规定在放线检查完毕下道工序施工之前协助业主安排建筑物定位复测。对于建筑施工测量首先是建筑物轴线测量设一般应根据总平面图上所给出的建筑物设计进展定位也就是把建筑物的轴线交点标定在地面上然后在根据这些交点进展详细放线建筑物轴线的测设主要是根据规划道路红线测设建筑物轴线的。监理工程师在审查、复核主轴线时应有针对性采取措施：首先审查核新建筑物的设计位置与红线关系是否得到规划部门的批准；检查核实规划部门提供的建筑红线数据、平面控制坐标的准确性；检查设计总平面坐标数据的准确性。然后根据规划红线复核施工测设的主轴线并要求施工在轴线的延长线上打控制桩以便在开挖基槽后作为恢复轴线的根据。
5 构造平面控制监理控制要点
要求和监视承包商使用水准仪引测标高并进展往返测量与基准点校核误差在控制范围内。建筑物的主轴线测好后监理工程师应进一步详细复核测设建筑物各轴线的交点位置〔中心桩〕测设时应检查复核房屋轴线间隔 〔误差不得超过1/2000〕。控制桩是向上投测轴线的根据监理工程师应要求施工布设的控制桩钉在槽外2～4M的地方。为了便于向上引点可设在较远的地方。
6 轴线放样监理控制要点
1〕在根底回填之前可利用龙门板的轴线先放样底层轴线也可以先把龙门板的轴线后移至不影响回填土的地方待回填后再进展底层放线。当底层墙体或柱施工完毕应把后移的轴线标点移至建筑物的四大角的转角墙、柱上并用油漆标好这些轴线将随建筑物的施工一直向上引作为本层其它轴线放样的根据。为确保框架构造中外框架的垂直和感官要求外排柱应每柱都引通高轴线。
2〕本层内的墙体或框架中排柱应以边轴线拉通长线进展内墙或内排柱的轴线定位。框架构造中的外排柱在通线进展定位后还应对单柱上下层的轴线进展复核。
3〕当墙体为框架剪力墙或柱时在模板安装前还应根据已放样的轴线弹出模板安装时的内边线作为力模定位的根据。
4〕砌体组砌时外围护墙应边砌边吊线校核。柱或剪力墙的模板上口引中线与轴线校核。梁板那么根据柱、墙上口校核过的中线进展轴线校核。
7 建筑物标高复核监理控制要点
1〕在建立提供规划部门测量确认的角标时应同时提供永久性高程点当永久性高程点距建筑物较远时应引至建筑物四周不受影响的地方做半永久性高程点或在在建筑物四周做高程桩在把永久高程引至高程桩。高程桩应设井围护桩身至于残积土以下桩身为上下下大方柱或圆柱并埋设Φ16圆钢高程桩应设在不易扰动的地方永久性高程应定校核。
2〕根据永久性高程或半永久性高程测量基地标高在基底做标高木桩控制垫层厚度在地梁模板上弹梁面标高线以控制地梁标高在底层墙体上或框架柱上测出建筑物单体的±0.000基线并用油漆标出作为层高的控制线。层高测量可采用挂线丈量与经纬仪测量昂角后计算层高相结合。每层施工完相应的层高控制线应向上引。
8 沉降观测监理控制要点
建、构筑物的沉降观测工作是一项长的任务。在建、构筑物具备沉降观测条件时监理工程师应提醒、催促施工及时展开沉降观测工作并可要求施工不定提供沉降观测成果并对测量值进展分析。施工或监理工程师如发现建、构筑物异常应及时有关。
2.3 测量责任和资料理
1 除每次测量的测量方案需技术负责人确认外每次测量后负责跑尺、观镜、校对、复核、审核的责任人应签字。
2 原始记录和根据原始记录整理的测量结果均是测量技术资料．
3 技术负责人在每次审核测量结果时没一旦发现建筑物的垂直度或变形有异常有责任向专业专业监理工程师隐情不报技术负责人应承当责任．
4 专业监理工程师将定抽查测量资料施工应积极配合。

3 土方工程
3.1 人工挖土
质量
1 保证工程：柱基、基坑、基槽和沟基底的土质必须符合设计要求并严禁拢动。
2 允许偏向工程表：
基坑、沟外形尺寸允许偏向
项次
工程
允许偏向
检验
1
标高
0
-50
用水准仪检查
2
长度、高度
0
由设计中心线向两边量拉线和尺量检查
3
边坡偏陡
不允许
坡度尺检查
应注意的质量问题
1 基底超挖：开挖基坑〔槽〕或沟不得超过基底标高如个别地方超挖时其处理应获得设计的同意。
2 基底未保护：基坑〔槽〕开挖后应尽量减少对基土的拢动。如根底不能及时施工时可在基底标高以下留0.3m厚土层待作根底时再挖。
3 施工顺序不合理：土方开挖宜先从低处开场分层分段依次施工形成一定坡度以利排水。
4 开挖尺寸缺乏：基坑〔槽〕或沟底部的开挖宽度除构造宽度外应根据施工需要增加工作宽度如排水设施支撑构造所需宽度。
5 基坑〔槽〕或沟边坡不直不平、基底不平：应加强检查随挖随修并要认真验收。
3.2 人工回填土
质量
1 保证工程：
1〕基底处理必须符合设计要求和施工的规定；
2〕回填的土料必须符合设计要求或施工的规定；
3〕回填土必须按规定分层夯实。取样测定夯〔压〕实后土的干土质量度其合格率不应小于90不合格干土质量度的最低值与设计的差不应大于0.08g/cm3且不应集中环法取样的及数量应符合规定。
2 允许偏向工程：
回填土工程允许偏向〔mm〕
项次
工程
允许偏向
检验
1
标高
0
-50
用水准仪或拉线尺量检查
2
外表平整度
20
用2m靠尺和楔形塞尺检查
应注意的质量问题
1 未按要求测定土的干土质量度：回填土每层都应测定夯实后的干土质量度检验其实度符合设计要求才能铺摊上层土试验要注明土料种类要求干土质量度、试验日、试验结及试验人员签字未到达设计要求的部分应有处理和复验结果。
2回填土下沉：因虚铺土超过规定厚度或夯实不够遍数甚至漏夯坑〔槽〕底杂物或落土清理不干净这些问题均应在施工中认真执行规定发现后及时纠正。
3回填土夯压不实：应在夯压前对土适当洒水加以潮湿所填土太湿同样夯实不实呈“橡皮土〞现象这时应挖出换土重填。
4道下部夯填不实：道下部应按要求填夯所填土假如漏夯或夯不实会造成道下方空虚造成道折断而渗漏。
3.3 机械挖土
质量
1 保证工程：
1〕柱基、基坑、基槽、沟和场地的基土土质必须符合设计要求并严禁扰动。
2 允许偏向工程见表。
土方工程的挖方和场地平整允许偏向值表
序
项 目
允许偏向〔mm〕
检 验 方 法
1
外表标高
+0-50
用水准仪检查
2
长度、宽度
-0
用经纬仪、拉线和尺量检查
3
边坡偏陡
不允许
观察或用坡度尺检查
应注意的质量问题
1 基底超挖：开挖基坑〔槽〕沟不得超过基底标高。如个别地方超挖时其处理应获得设计的同意不得私自处理。
2 基底未保护：基坑〔糟〕开挖后应尽量减少对基土的扰动。如遇根底不能及时施工时可在基底标高以上预留30cm土层不挖待做根底时再挖。
3 施工顺序不合理：应严格按施工方案规定的施工顺序进展土方开挖施工应注意宜先从低处开挖分层、分段依次进展形成一定坡度以利排水。
4 施工机械下沉：施工时必须理解土质和地下水位情况。推土机、铲运机一般需要在地下水位0.5m以上推铲土；挖土机一般需要在地下水位0.8m以上挖土以防机械自重下沉。正铲挖土机挖方的台阶高度不得超过挖掘高度的1.2倍。
5 开挖尺寸缺乏边坡过陡：基坑〔槽〕或沟底部的开挖宽度和坡度除应考虑构造尺寸要求外应根据施工需要增加工作面宽度如排水设施、支撑构造等所需的宽度。
6 雨季施工时基槽、坑底应预留30cm上层在打混凝土垫层前再挖至没计标高。
3.4 机械回填土
质量
1 保证工程：
1〕基底处理必须符合设计要求或施工的规定。
2〕回填的土料必须符合设计要求或施工的规定。
3〕回填土必须按规定分层夯压实。取样测定压实后的干土质量度其合格率不应小于90；不合格的干土质量度的最低值与设计值的差不应大于0.08g/cm3且不应集中。环取样的及数量应符合规定。
2 允许偏向工程。
回填土工程允许偏向
项次
项 目
允许偏向 (mm)
检 验 方 法
1
顶面标高
-50, 20
用水准仪或拉线尺量检查
2
外表平整度
20
用2m靠尺和楔形塞尺尺量检查
应注意的质量问题
1 施工时对定位桩、轴线控制极、水准点及龙门板等填运土方时不得碰撞也不得在龙门板上休息。并应定复测检查这些桩点是否正确。
2 间施工时应合理安排施工顺序要有足够的照明设施。防止铺填超厚严禁用汽车直接将土倒入基坑〔槽〕内。但大型地坪不受限制。
3 根底或沟的现浇混凝土应到达一定强度不致因回填土而受破坏时方可回填土方。
4 未按要求测定土的干土质量度：回填土每层都应测定夯实后的干土质量度符合设计要求后才能铺摊上层土。试验要注明土料种类试验日、试验结及试验人员签字。未到达设计要求的部位应有处理和复验结果。
5 回填土下沉：因虚铺土超过规定厚度或冬施工时有较大的冻土块或夯实不够遍数甚至漏夯基底有机物或树根、落土等杂物清理个彻底等原因造成回填土下沉。为此应在施工中认真执行的有关规定并要严格检查发现问题及时纠正。
6 回填土夯压不实：应在夯压时对干土适当洒水加以润湿；如回填土太湿同样夯不实呈"橡皮土"现象这时应将"橡皮土"挖出重新换好土再予夯压实。
7 在地形、工程地质复杂地区内的填方且对填方实度要求较高时应采取措施。〔如排水暗沟、护坡桩等〕以防填方土粒流失造成不均匀下沉和坍塌等事故。
8 填方基土为杂填土时应按设计要求加固地基并要妥善处理基底下的软硬点、空洞、旧基以及暗塘等。
9 回填沟时为防止道中心线位移或损坏道应用人工先在子周围填土夯实并应从道两边同时进展直至顶0.5m以上在不损坏道的情况下方可采用机械回填和压实。
在抹带接口处防腐绝缘层或电缆周围应使用细粒土料回填。
10 填方应按设计要求预留沉降量如设计无要求时可根据工程性质、填方高度、填料种类、实要求和地基情况等与建立共同确定〔沉降量一般不超过填方高度的3〕。

5 砖砌体工程
5.1 质量要求
1 砌体工程所用的材料应有的合格书、性能检测。块材、水泥、钢筋、外加剂等尚应有材料主要性能的进场复验。严禁使用明淘汰的材料。
2 砌筑根底前应校核放线尺寸允许偏向应符合下表：
长度L、宽度B〔m〕
允许偏向〔mm〕
长度L、宽度B〔m〕
允许偏向〔mm〕
L〔或B〕≤30
±5
60<L〔或B〕≤90
±15
30<L〔或B〕≤60
±10
L〔或B〕>90
±20
3 砌筑顺序应符合以下规定；
基底标高不同时应从低处砌起并应由高处向低处搭砌。当设计无要求时搭接长度不应小于根底扩大部分的高度。
砌体的转角处和交接处应同时砌筑。当不能同时砌筑时应按规定留槎、接槎。
4 在墙上留置临时施工洞口其侧边离交接处墙面不应小于500mm洞口净宽度不应超过1m。
临时施工洞口应做好补砌。
5 不得在以下墙体或部位设置脚手眼：
1〕120mm厚墙和柱。
2〕过梁上与过梁成600角的三角形范围及过梁净跨度1/2的高度范围内；
3〕宽度小于1m的窗间墙：
4〕砌体门窗洞口两侧200mm和转角处450mm范围内；
5〕梁或梁垫下及其左右500mm范围内；
6〕设计不允许设置脚手眼的部位。
6 施工脚手眼补砌时灰缝应填满砂浆不得用于砖填塞。
7 设计要求的洞口、道、沟槽应于砌筑时正确留出或预埋未经设计同意不得打凿墙体和在墙体上开凿程度沟槽。宽度超过300mm的洞口上部应设置过梁。
8 尚未施工楼板或屋面的墙或柱当可能遇到大风时允许高度不得超过下表规定。如超过表中限值时必须采用临时支撑等有效措施。
墙和柱的允许高度〔m〕
墙〔柱〕
厚
〔mm〕
砌体度>1600〔kg/m3〕
砌体度1300-1600〔kg/m3〕
风载〔kN/m2〕
风载〔kN/m2〕
0.3〔约7级风〕
0.4〔约8级风〕
0.5〔约9级风〕
0.3〔约7级风〕
0.4〔约8级风〕
0.5〔约9级风〕
190
—
—
—
1.4
1.1
0.7
240
2.8
2.1
1.4
2.2
1.7
1.1
370
5.2
3.9
2.6
4.2
3.2
2.1
490
8.6
6.5
4.3
7.0
5.2
3.5
620
14.0
10.5
7.0
11.4
8.6
5.7
注：1.本表适用于施工处相对标高〔H〕在10m范围内的情况。如10m<H≤15m15m<H≤20m时表中的允许高度应分别乘以0.9、0.8的系数；如H>20m时应通过抗倾覆验算确定其允许高度。
2．当所砌筑的墙有横墙或其他构造与其连接而且间距小于表列限值的2倍时砌筑高度可不受本表的限制。
9 搁置预制梁、板的砌体顶面应找平安装时应座浆。当设计无详细要求时应采用1：2.5的水泥砂浆。
10 砌体施工质量控制等级应分为三级并应符合下表：
工程
施工质量控制等级
A
B
C
现场质量理
制度健全并严格执行；非施工方质量监视人员经常到现场。或现场设有常驻代表；施工方有在岗专业技术理人员人员齐全并持证上岗
制度根本健全并能执行；非施工方质量监视人员连续地到现场进展质量控制；施工方有在岗专业技术理人员并持证上岗
有制度；非施工方质量监视人员很少作现场质量控制；施工方有在岗专业技术理人员
工程
施工质量控制等级
A
B
C
砂浆、混凝土强度
试块按规定制作强度满足验收规定离散性小
试块按规定制作强度满足验收规定离散性较小
试块强度满足验收规定离散性大
砂浆拌合方式
机械拌合；配合比计量控制严格
机械拌合；配合比计量控制一般
机械或人工拌合；配合比计量控制较差
砌筑工人
中级工以上其中高级工不少于20
高、中级工不少于70
初级工以上
11 设置在潮湿环境或有化学侵蚀性介质的环境中的砌体灰缝内的钢筋应采取防腐措施。
12 分项工程的验收应在检验批验收合格的根底上进展。检验批确实定可根据施工段划分。
13 砌体工程检验批验收时其主控工程应全部符合本的规定；一般工程应有80及以上的抽检处符合本的规定或偏向值在允许偏向范围以内。
5.2 控制要求
1 砖和砂浆的强度等级必须符合设计要求。
2 砌体程度灰缝的砂浆饱满度不得小于80。
3 砖砌体的转角处和交接处应同时砌筑严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时连续处应砌成斜槎斜槎程度长度不应小于高度的2/3。
4 非抗震设防及抗震设防烈度为6度、7度地区的临时连续处当不能留斜槎时除转角处外可留直槎但直槎必须做成凸槎。留直槎处应加设拉结钢筋拉结钢筋的数量为每120mm墙厚放置1Φ6拉结钢筋〔120mm厚墙放置2Φ6拉结钢筋〕间距沿墙高不应超过500mm；埋入长度从留槎处算起每边均不应小于500mm对抗震设防烈度6度、7度的地区不应小于1000mm；末端应有900弯钩。
5 砖砌体的位置及垂直度允许偏向应符合下表规定：
砖砌体的位置及垂直度允许偏向
项次
工程
允许偏向〔mm〕
检验
1
轴线位置偏移
10
用经纬仪和尺检查或其他测量仪器检查
2
垂直度
每层
5
用2m托线板检查
全高
≤10m
10
用经纬仪、吊线和尺检查或用其他测量仪器检查
>10m
20
6．砖砌体组砌应正确上、下错缝内外搭砌。
7 砖砌体的灰缝应横平竖直厚薄均匀。程度灰缝厚度宜为10mm但不应小于8mm也不应大于12mm。
8 砖砌体的一般尺寸允许偏向应符合下表：
砖砌体一般尺寸允许偏向
项次
项 目
允许偏向〔mm〕
检验
抽检数量
1
根底顶面和
楼面标高
±15
用程度仪和尺检查
不应少于5处
2
外表平整度
清水
墙、柱
5
用2m靠尺和楔形塞尺检查
有代表性自然间10但不应少于3间每间不应少于2处
混水
墙、柱
8
3
门窗洞口高宽
〔后塞口〕
±5
用尺检查
检验批洞口的10且不应少于5处
4
外墙上下窗口便移
20
以底层窗口为准用经纬仪或吊线检查
检验批的10且不应少于5处
5
程度灰缝平直度
清水墙
7
拉10m线和尺检查
有代表性自然间10但不应少于3间每间不应少于2处
混水墙
6
清水墙丁走缝
20
吊线和尺检查以每层第一皮砖为准
代表性自然间10但不应少于3间每间不应少于2处
5.3 应注意的质量问题
1 检查基底的清理情况砂浆、杂物等要去除干净。基底假设为混凝土垫层或砖砌体应事先浇水潮湿。
2 砖在砌筑前一天就应浇水潮湿砖含水率控制在10～15严禁干砖上墙。
3 检查施工的施工方案时应着重检查其对墙体垂直度、平整度、标高的控制措施。在施工现场检查首先检查工人是否立皮数杆用以控制砖的层数；是否拉线控制砖层的程度。不这样做一个层高的墙体到顶面时不能交圈窗台下也不会平整。
4 催促施工合理组织施工外墙要同步砌筑尽量不留槎。当要留槎时留槎部位、形式必须事先报请监理工程师批准。接槎时接槎处必须清理干净并浇水潮湿。
5 检查工人砌墙的砌筑形式是否符合要求：内外墙砖应互相咬槎不允许出现竖向通缝；假设留直槎必须按规定放置拉结钢筋并应检查拉结筋的长度、间距以及拉结筋部位砂浆的饱满程度。
6．检查砌体的程度灰缝厚度和竖向灰缝宽度灰缝一般为10mm不小于8mm也不应大于12mm。砖层程度灰缝砂浆的饱满度不得低于80；竖缝内砂浆应饱满对外墙必须到达此要求否那么雨水渗到墙内壁将使墙饰面发霉。
7．检查砌体中的预埋件、预留洞以及配筋是否符合设计要求对埋于砖砌体中的木砖要做好防腐处理。木砖的数量应按图纸或有关规定设置一般不超过10皮砖一块单砖墙或轻质隔墙要用混凝土木砖否那么门窗框容易松动。
8．砖柱横、竖向灰缝的砂浆都必须饱满每砌完一层砖都要进展一次竖缝刮浆塞缝工作以进步砌体强度。

6 混凝土构造工程
6.1 模板分项工程
6.1.1 质量
1 保证工程：模板及其支架必须具有足够的强度、刚度和稳定性其支撑部分应有足够的支撑面积。如安装在基土上基土必须坚实并有排水措施。
2 根本工程：模板接缝不应漏浆。模板与混凝土接触外表清理干净并涂刷隔离剂严禁隔离剂沾污钢筋与混凝土接槎处。
3允许偏向工程：
模板安装和预埋件、预留孔洞的允许偏向〔mm〕
工程
允许偏向
检查
柱、墙、梁轴线位移
5
尺量检查
标高

±5
用水准仪或拉线和尺量检查
截面尺寸
根底
±10
尺量检查
柱梁
+4-5
每层垂直度
3
用2m托线板检查
相邻两板外表高底差
2
用直尺和尺量检查
外表平整度
5
用2m靠尺和楔形塞尺检查
预埋钢板、预埋、预留孔中心线位移
3
拉线和尺量检查
预留洞
中心线位移
10
截面尺寸
+10.0
6.1.2 应注意的质量问题
1 柱模板容易产生的质量问题：截面尺寸不准混凝土保护层过大柱身扭曲。防止是：支模前按图弹位置线校正钢筋位置支柱前柱子应做小方盘模板保证底部位置准确。根据柱子截面尺寸及高度设计好柱箍尺寸及间距柱间角做好支撑及拉杆。
2 梁板模板容易产生的问题：梁身不平直。梁底不平梁侧面鼓出梁上口尺寸偏大板中部下挠。防治是：梁板模板应通过设计确定龙骨、支柱的尺寸及间距使模板支撑系统有足够的强度及刚度防止浇混凝土时模板变形。模板支柱的底部应支在坚实地面上垫通长脚手板防止支柱下沉梁板模板应按设计要求起拱防止挠度过大。梁模板上口应有拉杆琐紧防止上口变形。
6.1.3 模板工程质量控制
1 模板工程的质量预控：
1〕审核模板工程的施工方案。根据主体工程的构造体系、荷载大小、合同工及模板的周转情况等综合考虑承包所选择的模板和支撑是否合理提出审核。审核重点是：
① 能否保证工程构造和构件各部分形状尺寸和相关位置的正确对构造节点及异型部位模板设计是否合理〔是否采用专用模板〕。
② 是否具有足够的承载才能、刚度和稳定性能否可靠地承受新浇混凝土的自重和侧压力以及在施工过程中所产生的荷载。
③ 模板接缝处理方案能否保证不漏浆。
④ 模板及支架系统构造是否简单、装拆方便并便于钢筋绑扎、安装、清理和混凝土的浇筑、养护。
⑤ 承包应绘制全套模板设计图〔模板平面图、分块图、组装图、节点大样图以及零件加工图〕。
2〕对进场模板规格、质量进展检查。目前施工中常用钢组合模板、木模板、胶合板模板、塑料模板等监理工程师应该对模板质量〔包括重复使用条件下的模板〕、外形尺寸、平整度、板面的干净程度、相应的附件〔角模、连接附件〕以及支撑系统都应进展检查并确定是否可用于工程提出修整。重要部位应要求承包按要求预拼装。
对承包采用的模板螺栓应在加工前提出预控确保质量确保模板连接后的结实。
3〕隔离剂〔脱模剂〕。选用质地优良和价格适宜的隔离剂是进步混凝土构造、构件外表质量和降低模板工程费用的重要措施。各种隔离剂都有一定的应用范围和应用条件。在审批时应注意：
① 注意脱模剂对模板的适用性。如脱模剂用于金属模板时应具有防锈、阻锈性能；用于塑料模板时应不使塑料软化变质；用于木模板时要求它渗入木材一定深度但不致全部吸收掉并能进步木材的防水性能。
② 要考虑混凝土构造构件的最终饰面要求。如构件的最终饰面是油漆、刷浆或抹灰应选用不影响混凝土外表粘结的脱模剂；有建筑装饰的混凝土构件那么应选用不会使混凝土外表污染和变色的脱模剂。
③ 要注意施工时的气温和环境条件。在冬季施工时要选用冻结低于最低气温的脱模剂；在雨季施工时要选用耐雨水冲刷的脱模剂。
④ 应注意施工工艺的适用性。有些脱模剂刷后即可浇注混凝土但有些脱模剂要等枯燥后才能浇注混凝土。因此选用时应考虑脱模剂的枯燥时间是否能满足施工工艺要求。脱模剂的脱模效果与脱模时间有关当脱模剂与混凝土接触面之间粘结力大于混凝土的内聚力时往往发生表层混凝土被部分粘掉的现象因此详细拆模时间应通过试验确定。
2 控制模板安装控制
模板轴线放线后应有专人进展技术复核无误前方可安装模板。模板安装的根部及顶部应设标高标记井设限位措施确保标高尺寸准确。支模时应拉程度通线设竖向垂直度控制线确保横平竖直位置正确。粱模板上口应设临时撑头侧模下口应贴紧底模或墙面斜撑与上口钉牢保持上口呈直线；深梁应根据梁的高度及核算的荷载及侧压力适当加设横档。模板厚度应一致格栅面应平整格栅木料要有足够强度和刚度。
3 控制模板变形
严格控制木模板含水率制作时拼缝要严木模板安装周不宜过长浇混凝土前模板应提早浇水潮湿使其胀开缝。
6.1.4 模板工程的质量控制要点
1 墙柱支模前应先在基底弹线以弹线校正钢筋位置并为合模检查位置提供准确根据。
2 为防止胀模、跑模、错位造成构造断面尺寸超差位置偏离漏浆造成蜂窝、麻面模板支撑应符合模板设计要求：
1〕模板应有斜撑或拉杆柱模拉杆每边宜设两根固定在预先埋入楼板内的钢筋环上。用花篮螺栓调节校正模板垂直度拉杆与地面夹角宜为450预埋钢筋环与柱间隔 宜为3/4柱高。
2〕梁模板一般情况下采用双肢柱间距以60-100cm为宜。支柱上面垫10cm×10cm方木支柱中间或下边加剪力撑和程度拉杆。梁两侧模板竖龙骨一般情况下宜为75cm梁模板上口应用卡子固定当梁高超过60cm加穿梁螺栓加固。
3〕楼板模板一般情况下支柱间距为80～120cm大龙骨间距为60～120cm小龙骨间距为40～60cm。
3 对模板拼缝、节点位置模板支搭情况及加固情况应认真检查防止漏浆或缩颈现象。
4 梁、板底模当跨度大于4m时应起拱设计无详细要求时一般起拱高度宜为1/1000-3/1000。
5 预埋件、预留孔洞的位置、标高、尺寸应复核预埋件固定可靠防止位移。
6 模板在以下情况下要开洞：一次支模过高浇筑困难有较大的预留洞口洞口下难以浇筑；有暗梁或梁穿过；钢筋集下部不易浇筑。
7 合模前钢筋隐检已合格模内已清扫干净应剔凿部位已剔凿合格合模后核验模板位置、尺寸及钢筋位置、垫块位置与数量应符合要求才能浇筑砼。
8 模板涂刷隔离剂时首先应去除模板外表的尘土和混凝土残物再涂刷涂刷应均匀不得漏刷或沾污钢筋。
9 混凝土整体构造的拆模原那么：
1〕底模混凝土强度已到达设计要求一般均到达设计强度等级的75以上〔混凝土强度应以同条件养护的试块抗压强度为准一般也可以参照混凝土强度增长率推算表估算〕；构造跨度大于8m的梁、板、拱壳和大于2m的悬臂扣件应到达100。
2〕侧模混凝土强度能保证其外表模角不因拆模而损坏。
3〕在拆模板过程中如发现混凝土有影响构造平安的质量问题应暂停撤除经过处理前方可继续。
4〕对于大体积混凝土的拆模时间除应满足混凝土强度要求外还应考虑产生强度裂缝的可能性。一般应采取保温措施使混凝土内外温差降低到250以下时方可拆模。为了加速模板周转需要提早拆模时必须采取有效措施使拆模与养护措施亲配合边撤除边用草袋覆盖以防止外部混凝土温度降低过快使内外温差超过250而产生温度裂缝。
6.1.5 模板安装事前监理控制要点
1 事前监理控制要点：
1〕模板的材料宜选用钢材、胶合板模板支架的材料宜选用钢材等材料的材质应符合有关的专门规定。当采用木材时不宜低于m等材。
2〕模板的支架必须符合以下规定：
① 保证工程构造的构件各部分形状尺寸和互相位置的正确。
② 具有足够的承载才能、刚度和稳定性能可靠地承受新浇筑混凝土的自重和侧 压力以及在施工过程中所产生的荷载。
③ 构造简单、装拆方便便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。
④ 模板之间的拼接要做到外表平整接缝严确保浇筑混凝土时不漏浆和构造外表平滑。
3〕组合钢模、大模板的设计、制作和施工尚应符合现行际准(组合钢模板技术)、(大模板多层住宅构造设计与施工规程?的相应规定。
4〕模板与混凝土的接触面应涂隔离剂。对油质等影响构造或阻碍装饰工程施工的隔离剂不宜采用。严禁隔离剂沾污钢筋与混凝土接搓处。
5〕模板及其支架要定维修钢模板及支架应防止锈蚀。
6〕钢模扳及其支架的设计应符合现行?钢构造设汁?的规定。其截面塑性开展系数取1.0；其荷载没计值可乘以系数0.9予以折减。
7〕当验算摸板及其支架的刚度时其的变形疽不得超过以下允许值：
① 对构造外表外露的
