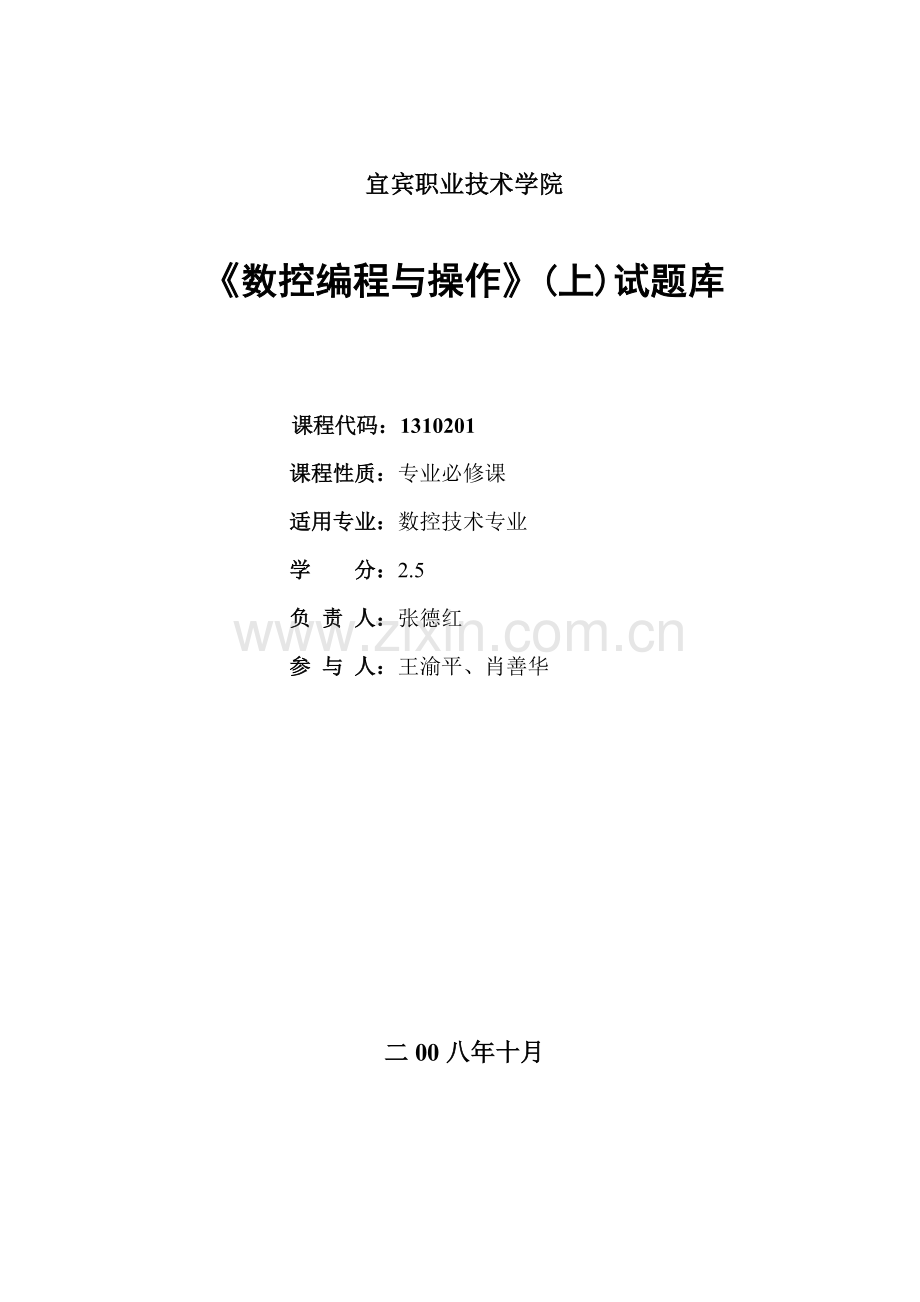

宜宾职业技术学院

《数控编程与操作》(上)试题库

课程代码：1310201
课程性质：专业必修课
适用专业：数控技术专业
学 分：2.5
负 责 人：张德红
参 与 人：王渝平、肖善华

二00八年十月

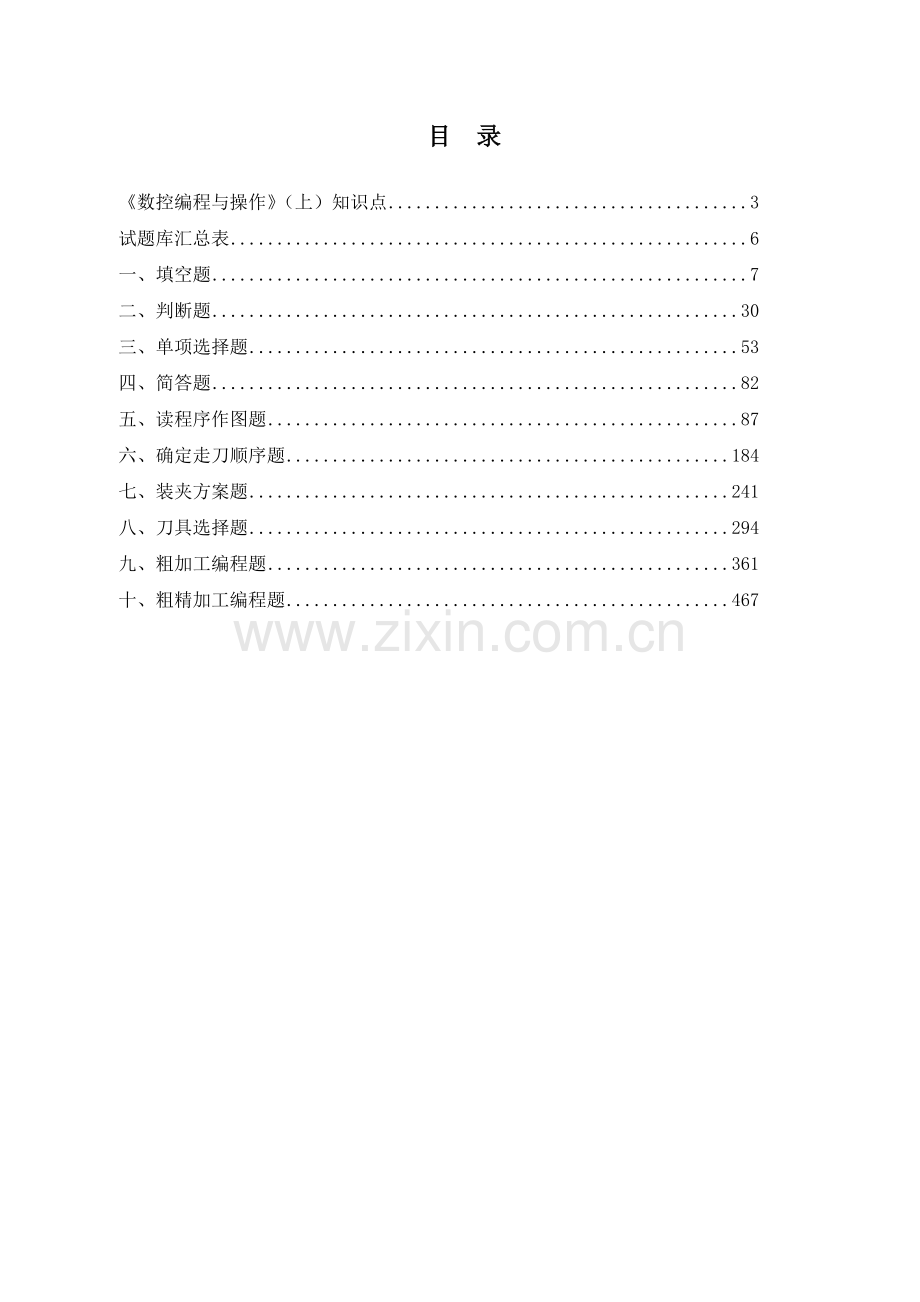

目 录
《数控编程与操作》（上）知识点 3
试题库汇总表 6
一、填空题 7
二、判断题 30
三、单项选择题 53
四、简答题 82
五、读程序作图题 87
六、确定走刀顺序题 184
七、装夹方案题 241
八、刀具选择题 294
九、粗加工编程题 361
十、粗精加工编程题 467

《数控编程与操作》知识点（车削部分）
101、数控车床概念。
102、数控系统概念。
103、CNC概念。
104、NC概念。
105、数控编程概念。
106、编程步骤。
107、编程方法。
108、手工编程。
109、自动编程。
110、控制介质种类。
111、数控加工概念。
112、数控加工程序。
113、程序调试概念。
114、对刀概念作。
115、刀位点概念。
116、对刀点概念。
117、对刀方法种类。
118、机床原点概念。
119、编程原点概念。
120、加工原点概念。
121、机床参考点概念。
122、基点概念。
123、节点概念。
124、刀具相对静止工件而运动的原则。
125、右手笛卡尔直角坐标系规定。
126、右手螺旋方法规定。
127、 运动的正方向。
128、 数控车床坐标系确定。
129、字符概念。
130、七类功能字概念。
131、字（功能字）。
132、数控机床组成。
133、 数控机床分类方法。
134、工艺用途分类。
135、按控制系统特点分类。
136、按伺服系统分类。
137、按功能水平分类。
138、简易数车功能。
139、经济型数车功能。
140、多功能数车功能。
141、车削中心功能。
142、数学处理概念。
143、数学处理方法。
144、过切现象。
145、数车原点选择。
146、公差尺寸处理。
147、数控机床加工特点。
148、数控工艺内容。
149、宜于数控加工内容。
150、不宜于数控加工内容。
151、零件工艺分析内容。
152、选择刀具。
153、装夹方案。
154、确定走刀顺序。
155、M00~M99指令含义。
156、S含义，单位。
157、F含义，单位。
158、T含义、格式。
159、常用基本指令含义格式。
160、简单循环(G90、G94、G92)指令含义格式。
161、固定循环(G70、G71、G73、G72)指令含义格式。
162、子程序运用。
163、G28、G98、G99、G96、G97指令含义格式。
164、宏程序基本知识。
165、读程序作图。
166、编精加工程序。
167、编粗精加工程序。

试题库汇总表
序号
题型
题目数量
备注
一
填空题
223
每题0.5分
二
判断题
218
每题0.5分
三
单项选择
202
每题0.5分
四
简答题
32
每题4分
五
读程序作图
80
每题10分
六
确定走刀顺序
99
每题10分
七
装夹方案
99
每题5分
八
刀具选择
99
每题5分
九
精加工编程
99
每题15分
十
粗精加工编程
99
每题20分
汇总

试题库
一、填空题(每题0.5分)
1、数控机床是从外部 对工件进行自动加工的机床。
【代码】10111017
【答案】输入程序
2、数控机床是一种装有 的机床。
【代码】10111027
数控系统
3、数控系统是能自动完成 处理的。
【代码】10211017
【答案】信息
4、数控系统是能控制机床的运动和 的。
【代码】10211025
【答案】加工过程
5、CNC为计算机 。
【代码】10311016
【答案】集成控制技术
6、CNC是现代 机床的核心。
【代码】10311028
【答案】数控
7、NC为 。
【代码】10411017
【答案】数字控制技术
8、NC又简称 （系统）。
【代码】10411028
【答案】数控
9、数控编程就是对工件编写 。
【代码】10511026
【答案】加工程序
10、分析图样 是编程步骤之一。
【代码】10611016
【答案】工艺处理
11、数学 是编程步骤之一。
【代码】10611026
【答案】处理
12、编程前应先确定编程 。
【代码】10611026
【答案】原点（或坐标系）
13、编程方法有： 和自动编程。
【代码】10711016
【答案】手工编程
14、手工编程是 。
【代码】10811016
【答案】基础
15、自动编程是 。
【代码】10911017
【答案】方向
16、 控制介质有： 、磁盘、磁带。
【代码】11011017
【答案】穿孔纸带
17、数控加工指在 上进行零件加工的工艺方法。
【代码】11111017
【答案】数控机床
18、数控加工程序是从外部输入数控机床用于 的程序（软件）。
【代码】11211014
【答案】加工
19、程序输入编辑后，先进行 调试，才能加工零件。
【代码】11311014
【答案】程序
20、对刀是指刀位点与对刀点的 操作。
【代码】11411016
【答案】重合
21、刀位点是指刀具的 。
【代码】11511016
【答案】基准点
22、对刀点是指确定 与工件相对位置的一点。
【代码】11611016
【答案】刀具
23、对刀方法中的试切法又称 。
【代码】11711018
【答案】一般对刀
24、 是指机床上设置的一个固定的点。
【代码】11811014
【答案】机床原点
25、数车编程时应先确定 原点。
【代码】11911016
【答案】编程
26、机床操作时设G54就是确定加工 。
【代码】12011016
【答案】原点
27、数控车床回床参考点时应先回 轴。
【代码】12111016
【答案】X
28、基点是构成 的不同几何素线的交点或切点。
【代码】12211015
【答案】零件轮廓
29、节点是逼近线段与被加工曲线的 。
【代码】12311016
【答案】交点
30、刀具相对静止 而运动的原则。
【代码】12411016
【答案】工件
31、 法规定了X、Y、Z三个坐标轴方向。
【代码】12511016
【答案】右手笛卡尔
32、已知了两个坐标轴正方向，第三个坐标轴方向可用 确定。
【代码】12511025
【答案】右手笛卡尔法
33、用 方法规定了A、B、C三个旋转坐标的方向。
【代码】12611016
【答案】右手螺旋
34、已知了Y标轴正方向，B向旋转轴方向可用 确定。
【代码】12611026
【答案】右手螺旋法
35、运动的 为增大刀具与工件之间的距离的方向。
【代码】12711016
【答案】正方向
36、车床X向正方向为增大刀具与 之间的距离的方向。
【代码】12711026
【答案】工件
37、数控车床坐标系中 轴正向是向右的。
【代码】12811017
【答案】Z
38、字符是用来 、控制或表示数据的一些符号，如数字、字母、标点符号、数学运算符等。
【代码】12911015
【答案】组织
39、功能字有 类。
【代码】13011016
【答案】七
40、字（功能字）是指在数控加工程序中一系列按规定排列的字符，作为一个信息单元存储、传递和 。
【代码】13111012
【答案】操作
41、冷却装置是数控机床组成中的 装置。
【代码】13211016
【答案】辅助
42、导轨是数控机床组成中的 部件之一。
【代码】13211026
【答案】机床本体（机械部分）
43、数控机床组成中伺服系统的精度直接影响着加工零件的 。
【代码】13211035
【答案】精度
44、润滑装置是数控机床组成部分中的 装置。
【代码】13211045
【答案】辅助
45、数控机床的主轴箱、床身是数控机床组成部分中的 本体。
【代码】13211056
【答案】机床
46、数控机床常见分类方法有 种。
【代码】13311016
【答案】4
47、电火花线切割机是数控 加工机床。
【代码】13411014
【答案】特种
48、装有刀库和自动换刀装置的数控机床就是 。
【代码】13411026
【答案】加工中心
49、 控制数控机床不仅要求具有准确的定位功能，而且要求 轨迹为直线。
【代码】13511015
【答案】直线
50、数控冲床是 控制数控机床种类之一。
【代码】13511024
【答案】点位
51、具有圆弧插补的车床就是 控制数控机床种类之一。
【代码】13511033
【答案】轮廓
52、 控制数控机床只要求精确的控制一个坐标点到另一个坐标点的 定位精度，不控制运动过程轨迹。
【代码】13511046
【答案】点位
53、轮廓控制数控机床不仅要求具有准确的定位功能，而且要求_________ 轨迹为某一轮廓曲线。
【代码】13511056
【答案】运动
54、加工中心应是 环控制数控机床。
【代码】13611015
【答案】闭
55、低档次数控机床大多数 环控制数控机床。
【代码】13612025
【答案】开
56、 环控制数控机床是指这类机床在旋转部件上装有检测反馈装置。
【代码】13611035
【答案】半闭
57、开环控制数控机床是指这类机床移动部件上没有 反馈装置。
【代码】13611045
【答案】检测
58、闭环控制数控机床装有检测反馈装置，能 测量直线移动部件的运动。
【代码】13611055
【答案】直接
59、数控机床按功能水平分：分为 、中、低档（经济型）三类。
【代码】13711016
【答案】高
60、高档数控机床一定是配置高档 系统。
【代码】13711026
数控
61、简易数车是 档数车。
【代码】13811036
【答案】低
62、简易数车抗干扰 。
【代码】13811044
【答案】差
63 经济型数车有 补偿功能。
【代码】13911016
【答案】半径
64、经济型数车 恒线速度功能。
【代码】13911025
【答案】无
65、多功能数车是 挡次数控车床。
【代码】14011016
【答案】较高或高
66、多功能数车功能很多，其中还可有动力 功能。
【代码】14011025
【答案】刀具
67、车削中心还配有 和机械手。
【代码】14111016
【答案】刀库
68、数学处理是根据加工 ，按照已经确定的加工路线和允许的编程误差，计算数控系统所需要输入的数据。
【代码】14211015
【答案】图样
69、编程时对有公差的尺寸计算平均值就是 处理。
【代码】14211026
【答案】数学
70、几何是 处理方法之一。
【代码】14311017
【答案】数学
71、加工内轮廓时刀具半径 工件半径时要产生过切现象。
【代码】14411016
【答案】大于
72、轴类零件的编程原点应选在 或左端面。
【代码】14511016
【答案】右端面
73、盘类零件编程原点常选在右端面或 。
【代码】14511016
【答案】左端面
74、编程时带有公差的尺寸，通常取其 。
【代码】14611016
【答案】平均值或中间值
75、基本尺寸为50，上偏差为0.2,下偏差为-0.1,编程时应取 。
【代码】14611026
【答案】50.05
76、数控机床比普通机床 强度低。
【代码】14611016
【答案】劳动
77、数控机床比普通机床 精度高。
【代码】14711026
【答案】加工
78、明确加工 及内容是数控工艺内容之一。
【代码】14811012
【答案】技术
79、要求确定 内容是数控工艺内容之一。
【代码】14811022
【答案】工序
80、制定数控加工工艺 是数控工艺内容之一。
【代码】14811032
【答案】路线
81、加工工序的 是数控工艺内容之一。
【代码】14811042
【答案】设计
82、 数控加工程序的 是数控工艺内容之一。
【代码】14811053
【答案】调整
83、通用车床无法 的内容宜于数车加工。
【代码】14911016
【答案】加工
84、通用车床难加工的内容 数车加工。
【代码】14911026
【答案】宜于
85、普通车床质量也难以 的内容宜于数控车床加工。
【代码】14911036
【答案】保证
86、普通车床加工效率 的内容宜于数车加工。
【代码】14911046
【答案】低
87、工人手工操作劳动 的内容宜于数控加工。
【代码】14911056
【答案】强度大
88、占机调整 的内容不宜于数车加工。
【代码】15011016
【答案】时间长
89、需要多次 的内容不宜于数车加工。
【代码】15011026
【答案】安装
90、多次设置 的内容不宜于数车加工。
【代码】15011036
【答案】原点
91、按某些特定的制造依据加工的型面 的内容不宜于数控加工。
【代码】15011046
【答案】轮廓
92、普通车床加工效率高的内容 数车加工。
【代码】15011056
【答案】不宜于
93、分析零件图样 标注是数车零件工艺分析内容之一。
【代码】15111013
【答案】尺寸
94、分析零件的 情况是数车零件工艺分析内容之一。
【代码】15111022
【答案】变形
95、保证获得要求的加工 是数车零件工艺分析内容之一。
【代码】15111032
【答案】精度
96、尽量 轮廓内圆弧的有关尺寸是数车零件工艺分析内容之一。
【代码】15111042
【答案】统一
97、尽量统一轮廓内 的有关尺寸是数车零件工艺分析内容之一。
【代码】15111052
【答案】圆弧
98、保证基准 的原则是数车零件工艺分析内容之一。
【代码】15111064
【答案】统一
99、分析零件图样尺寸 是数车零件工艺分析内容之一。
【代码】15111072
【答案】标注
100、分析 的变形情况是数车零件工艺分析内容之一。
【代码】15111082
【答案】零件
101、保证获得要求的加工 是数车零件工艺分析内容之一。
【代码】15111092
【答案】精度
102、保证 统一的原则是数车零件工艺分析内容之一。
【代码】15111102
【答案】基准
103、 程序停止指令是 。
【代码】 15511017
【答案】 M00
104、 程序结束指令是 。
【代码】 15511027
【答案】 M02
105、 主轴正转指令是 。
【代码】 15511037
【答案】 M03
106、 主轴返转指令是 。
【代码】 15511047
【答案】 M04
107、 冷却液开指令是 。
【代码】 15511057
【答案】 M08
108、 冷却液关指令是 。
【代码】 15511067
【答案】 M09
109、 主轴停止指令是 。
【代码】 15511077
【答案】 M05
110、 换刀指令是 。
【代码】 15511087
【答案】 M06
111、 程序结束返回开头指令是 。
【代码】 15511097
【答案】 M30
112、 子程序调用指令是 。
【代码】 15511107
【答案】 M98
113、 子程序结束指令是 。
【代码】 15511117
【答案】 M99
114、 数车主轴每分钟转速600转指令是 。
【代码】 15611018
【答案】 S600
115、 主轴每分钟转速1200转指令是 。
【代码】 15611028
【答案】 S1200
116、 每分钟进给50mm的指令是 。
【代码】 15711017
【答案】 (G98)F50
117、 数车每分钟进给100mm的指令是 。
【代码】 15711027
【答案】 (G98)F100
118、 每分钟进给200mm的指令是 。
【代码】 15711037
【答案】 F200
119、 G98下F40的含义是 。
【代码】 15712045
【答案】 刀具每分钟进给40mm
120、 数车G98下F80的含义是 。
【代码】 15712055
【答案】 刀具每分钟进给80mm
121、 G98下F120的含义是 。
【代码】 15712066
【答案】 刀具每分钟进给120mm
122、 G99下F0.1的含义是 。
【代码】 15712085
【答案】 主轴每转刀具进给0.1mm
123、 数车G99下F0.01的含义是 。
【代码】 15712096
【答案】 主轴每转刀具进给0.01mm
124、 G99下F1的含义是 。
【代码】 15712106
【答案】 主轴每转刀具进给1mm
125、 主轴每一转，刀具进给0.05mm指令是 。
【代码】 15712117
【答案】 G98F0.05
126、 T01指令含义是 。
【代码】 15811017
【答案】 1号刀
127、 T05指令含义是 。
【代码】 15811027
【答案】 5号刀
128、 数车T0202指令含义是 。
【代码】 15811037
【答案】 2号刀2号补偿
129、 数车T0300指令含义是 。
【代码】 15811046
【答案】 3号刀没有补偿
130、 数车T0201指令含义是 。
【代码】 15811057
【答案】 2号刀1号补偿
131、 数车T0102指令含义是 。
【代码】 15811067
【答案】 1号刀2号补偿
132、 数车T0404指令含义是 。
【代码】 15811077
【答案】 4号刀4号补偿
133、 数车6号刀6号补偿指令是 。
【代码】 15811087
【答案】 T0606
134、 数车7号刀没有补偿指令是 。
【代码】 15811097
【答案】 T0700
135、 8号刀指令是 。
【代码】 15811107
【答案】 T08
136、 数车快速移动到起刀点用 指令。
【代码】 15912015
【答案】 G00
137、 数车快速定位时用 指令。
【代码】 15913025
【答案】 G00
138、 在数车上切退刀槽时用 指令。
【代码】 15913035
【答案】 G01
139、在数车上车端面时用 指令。
【代码】 15923044
【答案】 G01
140、 在数车上车锥面时用 指令。
【代码】 15913056
【答案】 G01
141、加工圆柱时用 指令 。
【代码】 15923065
【答案】 G01
142、 在数车上加工直线时用 指令。
【代码】 15923076
【答案】 G01
143、 加工斜线时用 指令。
【代码】 15923085
【答案】 G01
144、 G02X10Z-5R5中G02的含义是 。
【代码】 15913095
【答案】 顺时针圆弧插补
145、 G02X30Z-20R6中X30Z-20含义是 。
【代码】 15913105
【答案】 圆弧插补到X30Z-20处或圆弧的终点坐标为X30Z-20
146、 G02X40Z-55R10F120中的R10含义是 。
【代码】 15913114
【答案】 圆弧半径为10mm
147、 快速移动到原点处程序段是 。
【代码】 15913126
【答案】 G00X0Z0
148、 G02X50Z40R10F60中的F60含义是 。
【代码】 15923134
【答案】 每分60mm进给量
149、 G03X12Z-6R5中X12Z-6的含义是 。
【代码】 15913146
【答案】 圆弧插补到X12Z-6处或圆弧的终点坐标为X12Z-6
150、 数车G99G03X35Z-15R6F0.2含义中的F0.2是 。
【代码】 15923156
【答案】 （加工圆弧时）主轴每转进给0.2mm
151、 G03X45Z-50R10F100中G03的含义是 。
【代码】 15923165
【答案】 逆时针圆弧插补
152、 数车G98G03X65Z20R8F60中F60的含义是 。
【代码】 15913175
【答案】 （加工圆弧时）每分进给60mm
153、 G03X54Z-45R10F50中R10的含义是 。
【代码】 15923185
【答案】 （圆弧）半径为10mm
154、 轴类零件加工完后，切断程序段是 。
【代码】 15913195
【答案】 G01X0
155、 数车上直线插补到原点处程序段是 。
【代码】 15913205
【答案】 G01X0Z0
156、 加工整圆时用 指令 。
【代码】 15913215
【答案】 G02或G03
157、 设置工件坐标系指令是 。
【代码】 15911226
【答案】 G50
158、 数车G54指令格式是 。
【代码】 15911237
【答案】 G54
159、 数车G55指令格式是 。
【代码】 15911247
【答案】 G55
160、 数车G56指令格式是 。
【代码】 15911257
【答案】 G56
161、 数车G57指令格式是 。
【代码】 15911267
【答案】 G57
162、 数车G58指令格式是 。
【代码】 15911277
【答案】 G58
163、 数车G59指令格式是 。
【代码】 15911287
【答案】 G59
164、 G50指令格式是 。
【代码】 15911297
【答案】 G50X Z
165、 非循环螺纹加工指令是 。
【代码】 15911307
【答案】 G32
166、 非循环螺纹加工指令指令格式是 。
【代码】 15911317
【答案】 G32X Z F ；
167、 内外圆加工循环指令是 。
【代码】 16011017
【答案】 G90
168、 内外圆加工循环指令格式是 。
【代码】 16011027
【答案】 G90X Z F ；
169、 端面加工循环指令是 。
【代码】 16011035
【答案】 G94
170、 端面加工循环指令格式是 。
【代码】 16011045
【答案】 G94X Z F ；
171、 G94X Z F 中的X Z 含义是 。
【代码】 16013055
【答案】 端面加工的终点坐标
172、 G90X50Z-30中的X50Z-30含义是 。
【代码】 16013065
【答案】 内外圆加工到X50Z-30处或内外圆加工终点坐标X50Z-30
173、G90X45Z-40F120中的F120含义是 。
【代码】 16023075
【答案】 每分进给120mm
174、G99G94X20Z-20F0.15中F0.15的含义是 。
【代码】 16013085
【答案】 端面加工时主轴每转进给0.15mm
175、 G94X0Z0含义是 。
【代码】 16013095
【答案】 端面循环加工到X0Z0处或车端面
176、 G98G94X32Z-50F100中F100的含义是 。
【代码】 16023105
【答案】 每分进给100mm
177、 螺纹加工循环指令是 。
【代码】 16011116
【答案】 G92
178、 螺纹加工循环指令格式是 。
【代码】 16011126
【答案】 G92X Z F ；
179、 G92X30Z-28F1中F1含义是 。
【代码】 16013135
【答案】 螺纹导程为1mm
180、 G92X40Z-35F1中X40Z-35的含义是 。
【代码】 16023145
【答案】 螺纹加工到X40Z-35
181、 导程为2mm螺纹循环加工Z-28处程序段是 。
【代码】 16023155
【答案】 G92Z-28F2
182、 导程为2.5mm，在—Z向螺纹循环加工20mm程序段是 。
【代码】 16023165
【答案】 G92W—20F2.5
183、 精加工循环指令是 。
【代码】 16111017
【答案】 G70
184、 外圆粗加工循环指令是 。
【代码】 16111027
【答案】 G71
185、 端面粗加工循环指令是 。
【代码】 16111037
【答案】 G72
186、 仿形粗加工循环指令是 。
【代码】 16111047
【答案】 G73
187、 G70指令格式是 。
【代码】 16111057
【答案】 G70P Q ；
188、 外圆粗加工循环指令格式是 。
【代码】 16111066
【答案】 G71U R ；G71P G U W F ；
189、 端面粗加工循环指令格式是 。
【代码】 16111076
【答案】 G72U R ；G72P Q U W F ；
190、 仿形粗加工循环指令格式是 。
【代码】 16111086
【答案】 G73U R ；G73P Q U W F ；
191、 精加工循环精加工开始段为80终了段为160的程序段是 。 【代码】 16111095
【答案】 G70P80G160 ；
192、 G71指令主要用于单调 轴类零件粗加工。
【代码】 16111095
【答案】 增加 ；
193、 M98指令格式是 。
【代码】 16211018
【答案】 M98P ；
194、 M99指令格式是 。
【代码】 16211028
【答案】 M99
195、 调用子程序O0001一次程序段是 。
【代码】 16213036
【答案】 M98P0001；
196、 调用子程序O0002二次程序段是 。
【代码】 16213046
【答案】 M98P20002；
197、 调用子程序O0003一次程序段是 。
【代码】 16213056
【答案】 M98P0003；
198、 调用子程序O0004三次程序段是 。
【代码】 16213066
【答案】 M98P30004；
199、 调用子程序O0005一次程序段是 。
【代码】 16213076
【答案】 M98P0005；
200、 调用子程序O0006六次程序段是 。
【代码】 16213086
【答案】 M98P60006；
201、 调用子程序O0007一次程序段是 。
【代码】 16213016
【答案】 M98P0007；
202、 调用子程序O0008四次程序段是 。
【代码】 16213096
【答案】 M98P40008；
203、 回参考点指令是 。
【代码】 16311018
【答案】 G28
204、 每分钟进给指令是 。
【代码】 16311028
【答案】 G98
205、 主轴每转进给指令是 。
【代码】 16311038
【答案】 G99
206、 恒线速度指令是 。
【代码】 16311046
【答案】 G96
207、 恒线速撤消指令是 。
【代码】 16311057
【答案】 G97
208、 回参考点指令格式是 。
【代码】 16311066
【答案】 G28X Z ；
209、 每分钟进给指令格式是 。
【代码】 16311078
【答案】 G98
210、 主轴每转进给指令格式是 。
【代码】 16311088
【答案】 G99
211、 恒线速撤消指令格式是 。
【代码】 16311098
【答案】 G97
212、 恒线速度指令格式是 。
【代码】 16311108
【答案】 G96
213、 宏程序调用指令是 。
【代码】 16411016
【答案】 G65
214、 宏程序中变量#1是 变量。
【代码】 16411024
【答案】 本级
215、 宏程序中变量#7是 变量。
【代码】 16411024
【答案】 本级
216、 #110是宏程序中的 变量。
【代码】 16411034
【答案】 通用
217、 宏程序中变量#100是 变量。
【代码】 16411044
【答案】 通用
218、 宏程序运行指令中#i=SIN[#j]是 函数运算式。
【代码】 16411055
【答案】 正弦
219、 宏程序运行指令中#i=COS[#j]是 函数运算式。
【代码】 16411065
【答案】 余弦
220、 宏程序运行指令中#i=TANN[#j]是 函数运算式。
【代码】 16411075
【答案】 正切
221、 宏程序运行指令中#i=ATANN[#j]是 函数运算式。
【代码】 16411085
【答案】 余切
222、 宏程序运行指令中#i=SQRT[#j]是 函数运算式。
【代码】 16411095
【答案】 平方根
223、 宏
