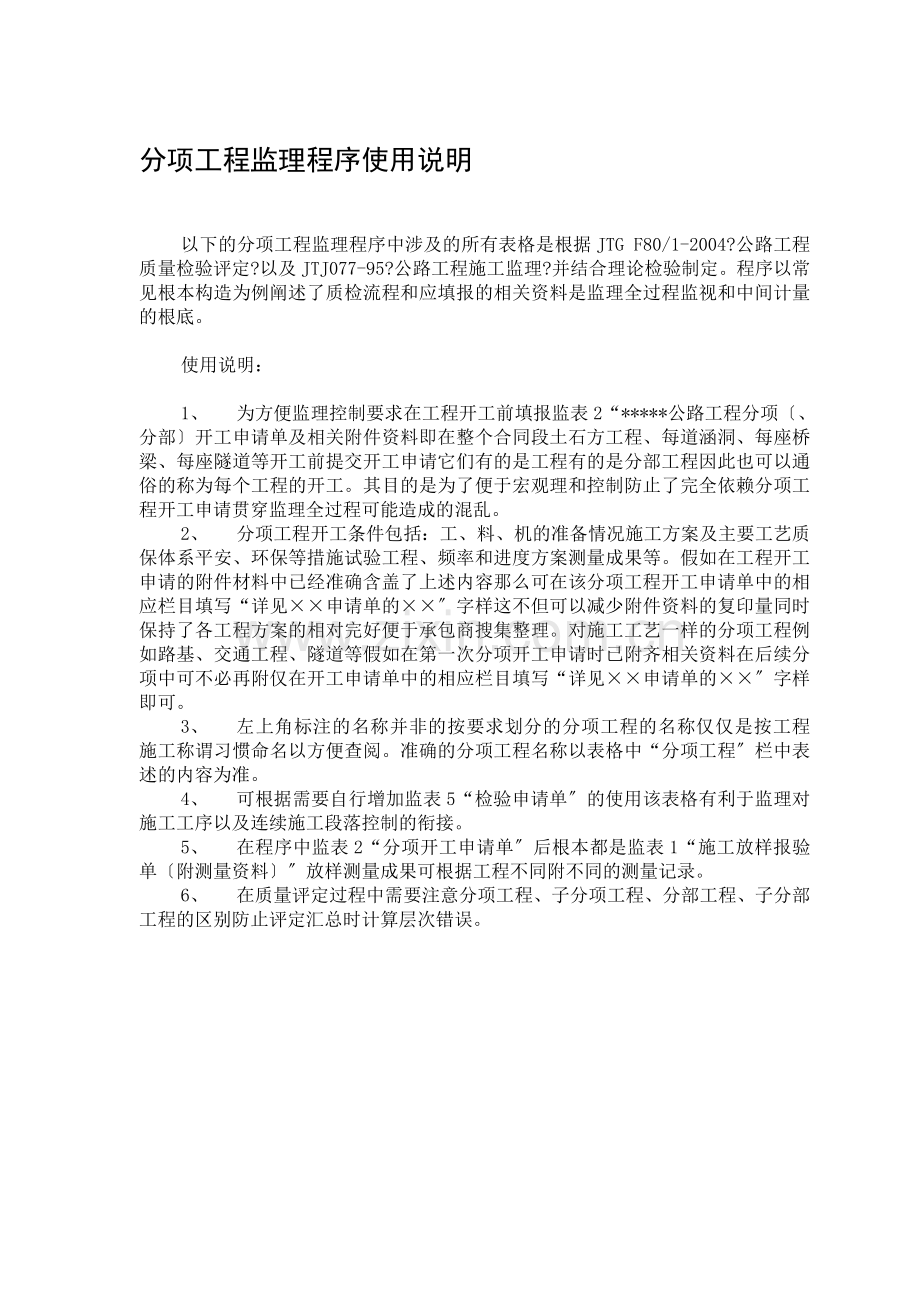

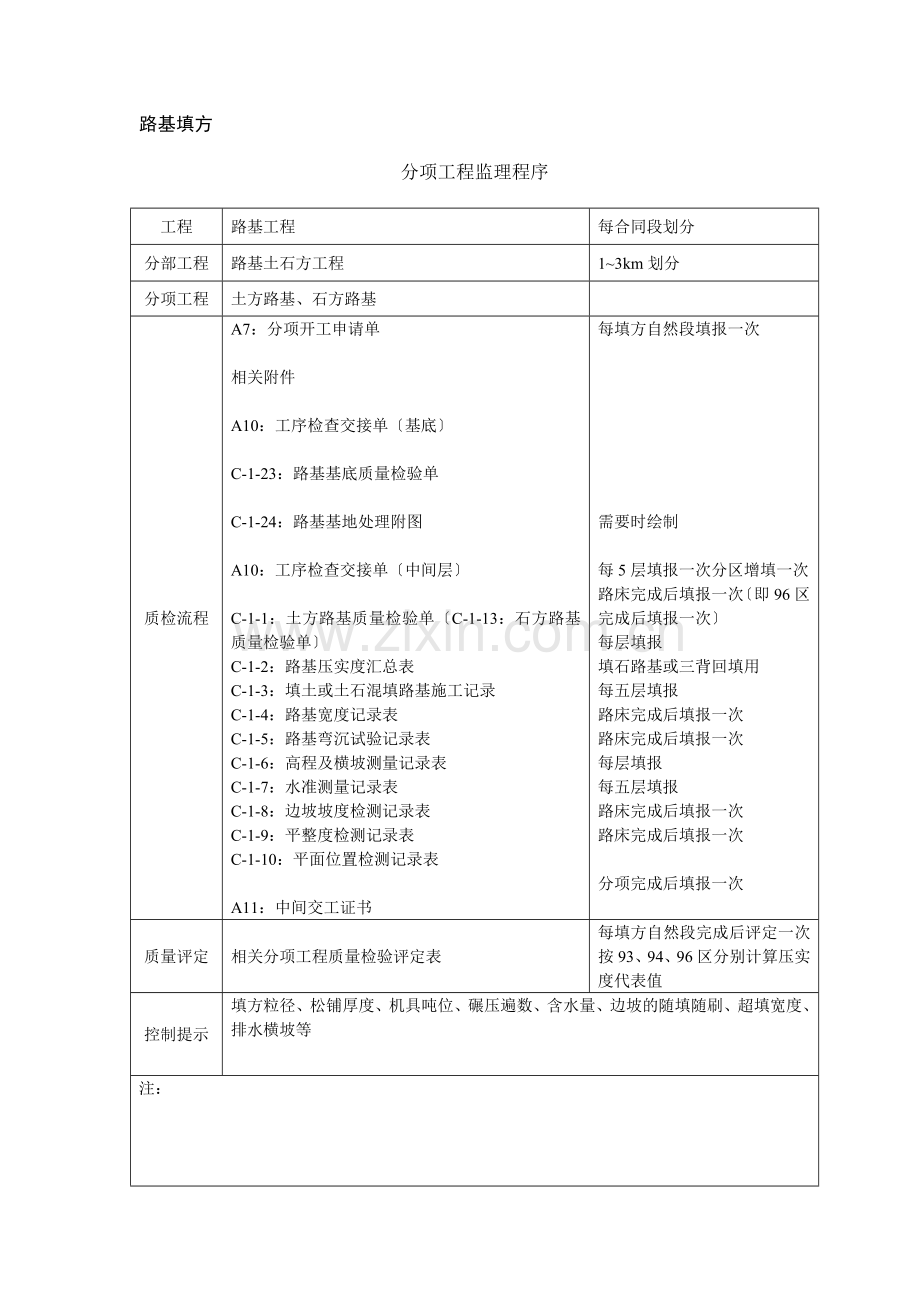

分项工程监理程序使用说明以下的分项工程监理程序中涉及的所有表格是根据JTG F80/1-2004?公路工程质量检验评定?以及JTJ 077-95?公路工程施工监理?并结合理论检验制定。程序以常见根本构造为例阐述了质检流程和应填报的相关资料是监理全过程监视和中间计量的根底。使用说明： 1、为方便监理控制要求在工程开工前填报监表2“*****公路工程分项〔、分部〕开工申请单及相关附件资料即在整个合同段土石方工程、每道涵洞、每座桥梁、每座隧道等开工前提交开工申请它们有的是工程有的是分部工程因此也可以通俗的称为每个工程的开工。其目的是为了便于宏观理和控制防止了完全依赖分项工程开工申请贯穿监理全过程可能造成的混乱。 2、分项工程开工条件包括：工、料、机的准备情况施工方案及主要工艺质保体系平安、环保等措施试验工程、频率和进度方案测量成果等。假如在工程开工申请的附件材料中已经准确含盖了上述内容那么可在该分项工程开工申请单中的相应栏目填写“详见××申请单的××〞字样这不但可以减少附件资料的复印量同时保持了各工程方案的相对完好便于承包商搜集整理。对施工工艺一样的分项工程例如路基、交通工程、隧道等假如在第一次分项开工申请时已附齐相关资料在后续分项中可不必再附仅在开工申请单中的相应栏目填写“详见××申请单的××〞字样即可。 3、左上角标注的名称并非的按要求划分的分项工程的名称仅仅是按工程施工称谓习惯命名以方便查阅。准确的分项工程名称以表格中“分项工程〞栏中表述的内容为准。 4、可根据需要自行增加监表5“检验申请单〞的使用该表格有利于监理对施工工序以及连续施工段落控制的衔接。 5、在程序中监表2“分项开工申请单〞后根本都是监表1“施工放样报验单〔附测量资料〕〞放样测量成果可根据工程不同附不同的测量记录。 6、在质量评定过程中需要注意分项工程、子分项工程、分部工程、子分部工程的区别防止评定汇总时计算层次错误。路基填方分项工程监理程序工程路基工程每合同段划分分部工程路基土石方工程 1~3km划分分项工程土方路基、石方路基质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔基底〕 C-1-23：路基基底质量检验单 C-1-24：路基基地处理附图 A10：工序检查交接单〔中间层〕 C-1-1：土方路基质量检验单〔C-1-13：石方路基质量检验单〕 C-1-2：路基压实度汇总表 C-1-3：填土或土石混填路基施工记录 C-1-4：路基宽度记录表 C-1-5：路基弯沉试验记录表 C-1-6：高程及横坡测量记录表 C-1-7：水准测量记录表 C-1-8：边坡坡度检测记录表 C-1-9：平整度检测记录表 C-1-10：平面位置检测记录表 A11：中间交工证书每填方自然段填报一次需要时绘制每5层填报一次分区增填一次路床完成后填报一次〔即96区完成后填报一次〕每层填报填石路基或三背回填用每五层填报路床完成后填报一次路床完成后填报一次每层填报每五层填报路床完成后填报一次路床完成后填报一次分项完成后填报一次质量评定相关分项工程质量检验评定表每填方自然段完成后评定一次按93、94、96区分别计算压实度代表值控制提示填方粒径、松铺厚度、机具吨位、碾压遍数、含水量、边坡的随填随刷、超填宽度、排水横坡等注：路基挖方分项工程监理程序工程路基工程每合同段划分分部工程路基土石方工程 1~3km划分分项工程质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单 C-1-8：边坡坡度检测记录表 A11：中间交工证书每挖方自然段填报一次每挖3m填报一次挖方自然段完成后填报一次质量评定土方或石方路基工程质量检验评定表每挖方自然段完成后按96区实际长度评定控制提示光面爆破、边坡清刷等注：软土地基处理分项工程监理程序工程软土地基处理每合同段划分分部工程路基土石方工程 1~3km划分分项工程砂垫层、袋装砂井、塑料排水板、碎石桩〔砂桩〕、粉喷桩、加筋工程土合成材料、隔离工程土合成材料、过滤排水工程土合成材料、防裂工程土合成材料质检流程 A7：分项开工申请单相关附件 C-1-15、16、17、18、19、20、21、22相关质量检验单 A11：中间交工证书每填方自然段填报一次每自然处治段且每层填报一次每自然处治段完成后填报一次质量评定相关分项工程质量检验评定表每自然处治段填报一次控制提示注：路基换填及抛石挤淤分项工程监理程序工程路基工程每合同段划分分部工程路基土石方工程 1~3km划分分项工程土方路基、石方路基〔换填及抛石挤淤并入土方路基或石方路基〕质检流程 A7：分项开工申请单相关附件 C-1-23：路基基底质量检验单 C-1-24：路基基地处理附图 C-1-1：土方路基质量检验单〔或C-1-13：石方路基质量检验单〕 A11：中间交工证书每自然处治段填报一次附处理前后的照片参见路基填方每自然处治段完成后填报一次质量评定控制提示填料质量、碾压控制等注：路基强夯分项工程监理程序工程路基工程每合同段划分分部工程路基土石方工程 1~3km划分分项工程土方路基〔强夯并入土方路基〕质检流程 A7：分项开工申请单相关附件 C-1-25：路基强夯质量检验单 C-1-26：路基强夯平面布置记录 C-1-1：土方路基质量检验单每自然处治段填报一次必要时附测量资料参见土方路基质量评定不单独评定控制提示注意对构造物的影响注：节预制及安装分项工程监理程序工程路基工程每合同段划分分部工程排水工程 1~3km划分分项工程节预制、道根底及节安装质检流程 A7：分项开工申请单〔预制〕 C-1-9：节预制质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-6：钢筋加工及安装质量检验单 C-5-4：模板安装检验单 A11：中间交工证书 A7：分项开工申请单〔根底及安装〕相关附件 C-5-1：基底检验单〔附测量资料〕 C-1-100：道根底及节安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装检验单 A11：中间交工证书按一个完好的工程工程填报一次按一个完好的工程工程填报一次质量评定节预制、道根底及节安装、钢筋质量检验评定表按一个完好的工程工程分别进展评定控制提示安装顺直度、流水面高差、防渗等注：其他排水工程分项工程监理程序工程路基工程每合同段划分分部工程排水工程 1~3km划分分项工程检查〔雨水〕井砌筑、土沟、浆砌排水沟、盲沟、跌水、急流槽、水簸箕、排水泵站质检流程 A7：分项开工申请单相关附件 C-5-1：基底检验单〔附测量资料〕 C-1-101、102、103、104、105表 A11：中间交工证书按一个完好的工程工程填报一次盲沟需填报C-1-11表质量评定相关分项工程质量检验评定表按一个完好的工程工程进展评定控制提示砌体外观质量、砂浆饱满、石料强度等注：小桥根底及下部分项工程监理程序工程路基工程每合同段划分分部工程小桥及符合小桥的通道、人行天桥、渡槽〔每座〕每座划分分项工程根底及下部构造质检流程 A7：分部开工申请单相关附件 A7：分项开工申请单相关附件主要指测量资料 A10：工序检查交接单〔根底〕 C-2-9：根底砌体质量检验单 C-5-1：基底检验单〔附测量资料〕 A10：工序检查交接单〔台身〕 C-2-10：墩、台身砌体质量检验单 A11：中间交工证书每座填报一次每个桥台填报一次台帽也按此循环填报完成后填报一次质量评定按根底、台身、台帽、钢筋等对应的表格评定作为子分项评分后再加权平均分项得分控制提示基底承载力、基底台阶处理等注：以砌体桥台为例小桥上部预制安装分项工程监理程序工程路基工程每合同段划分分部工程小桥及符合小桥的通道、人行天桥、渡槽〔每座〕每座划分分项工程上部构造预制、安装或浇筑质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔预制〕 C-2-33：梁板预制质量检验单 C-2-2：钢筋加工及安装质量检验单 C-5-4：摸板安装检查表 C-5-3：混凝土浇筑施工记录表 A10：工序检查交接单〔安装〕 C-2-34：梁板安装质量检验单 A11：中间交工证书每座填报一次质量评定按梁板预制、安装钢筋加工及安装等对应表格评定作为子分项评分后再加权平均分项得分控制提示钢筋保护层厚度等注：小桥桥面分项工程监理程序工程路基工程每合同段划分分部工程小桥及符合小桥的通道、人行天桥、渡槽〔每座〕每座划分分项工程桥面质检流程 A7：分项开工申请单〔桥面〕相关附件 C-2-93：防水层质量检验单 C-2-3：钢筋网质量检验单 C-2-94：桥面铺装质量检验单 C-5-3：混凝土浇筑施工记录表 A11：中间交工证书每座填报一次质量评定按防水层、钢筋网、桥面铺装等对应表格评定作为子分项评分后再加权平均分项得分控制提示注：小桥栏杆分项工程监理程序工程路基工程每合同段划分分部工程小桥及符合小桥的通道、人行天桥、渡槽〔每座〕每座划分分项工程栏杆质检流程 A7：分项开工申请单相关附件 C-2-105：栏杆安装质量检验单〔或C-2-106：砼防撞护栏质量检验单〕 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装检验单 A11：中间交工证书每座填报一次〔假如有〕〔假如有〕〔假如有〕质量评定按栏杆安装、混凝土防撞护栏、钢筋等对应表格评定作为子分项评分后再加权平均分项得分控制提示外观质量注：小桥其他分项工程监理程序工程路基工程每合同段划分分部工程小桥及符合小桥的通道、人行天桥、渡槽〔每座〕每座划分分项工程人行道、搭板、台背填土等质检流程 A7：分项开工申请单相关附件 C-2-104：人行道铺设质量检验单〔或C-2-107：桥头搭板质量检验单或C-2-30：台背填土质量检验单〕 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装检验单 A11：中间交工证书每座填报一次台背填土需填报“C-1-3：填石或土石混填路基施工记录〔三背回填〕〞〔假如有〕〔假如有〕〔假如有〕质量评定按人行道、搭板、台背填土、钢筋等对应表格评定作为子分项评分后再加权平均分项得分控制提示台背回填质量注：涵洞工程分项工程监理程序工程路基工程每合同段划分分部工程涵洞、通道 1~3km划分分项工程根底及下部构造主要构件预制、安装或浇筑填土总体等质检流程 A7：分部开工申请单〔子分部〕相关附件 A7：分项开工申请单〔根底及下部构造〕相关附件主要指测量资料 A10：工序检查交接单〔根底〕 C-1-72：涵台质量检验单 C-5-1：基底质量检验单〔附测量资料〕 A10：工序检查交接单〔涵台〕 C-1-72：涵台质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装检验单 A11：中间交工证书 A7：分项开工申请单〔上部预制、安装或浇筑〕 A10：工序检查交接单〔盖板预制〕 C-1-75：盖板预制质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装检验单 A10：工序检查交接单〔盖板安装〕 C-1-76：盖板安装质量检验单 A11：中间交工证书 A7：分项开工申请单〔洞口〕 C-1-80：一字墙和墙质量检验单 C-1-81：涵洞锥、护坡质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装检验单 A11：中间交工证书 A7：分项开工申请单〔填土〕 C-2-30：台背填土质量检验单 C-1-3：填石或土石混填路基施工记录〔三背回填〕 A11：中间交工证书 A7：分项开工申请单〔总体〕 C-1-71：涵洞总体质量检验单 A11：中间交工证书每座〔道〕填报一次每座〔道〕填报一次可分多个循环填报〔假如有〕〔假如有〕〔假如有〕可分多个循环填报〔假如有〕〔假如有〕〔假如有〕质量评定按照涵台钢筋、盖板制作及安装洞口工程总体回填等对应表格评定作为子分项评分后再加权平均分项得分控制提示涵洞基底检查、外观质量、回填前的防水处理、回填质量、沉降缝处理、洞口与原水系顺接、倒虹吸防渗等注：以盖板涵为例涵、箱涵、拱涵、倒虹吸等按此根本框架执行挡土墙工程分项工程监理程序工程路基工程每合同段划分分部工程砌筑防护工程 1~3km划分分项工程挡土墙、填土质检流程 A7：分项开工申请单〔挡土墙〕相关附件 A10：工序检查交接单〔基底〕 C-5-1：基底质量检验单〔附测量资料〕 A10：工序检查交接单〔砌体〕 C-1-83：砌体挡土墙质量检验单 A11：中间交工证书 A7：分项开工申请单〔回填〕 C-2-30：台背填土质量检验单 C-1-3：填石或土石混填路基施工记录〔三背回填〕 A11：中间交工证书按一个完好的工程工程填报一次可分多个循环填报可分多个循环填报质量评定按砌体挡土墙对应表格评定按一个完好的工程工程填报一次控制提示回填质量、基底倒坡设置、泻水孔设置、沉降缝处理、砂浆饱满度、外观质量、石料强度等注：护面墙、护脚、锥〔护〕坡工程分项工程监理程序工程路基工程每合同段划分分部工程砌筑防护工程 1~3km划分分项工程护面墙、护脚、锥〔护〕坡工程质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔基底〕 C-5-1：基底质量检验单〔附测量资料〕 A10：工序检查交接单〔砌体〕 C-1-95：浆砌砌体质量检验单〔或C-1-94：锥、护坡质量检验单 A11：中间交工证书按一个完好的工程工程填报一次可分多个循环填报可分多个循环填报完好的工程工程完成后填报一次质量评定按浆砌砌体、锥〔护〕坡对应表格评定按一个完好的工程工程填报一次控制提示砌体几何尺寸、砂浆饱满度、外观质量、石料强度、泻水孔设置、沉降缝处理等注：抗滑桩分项工程监理程序工程路基工程每合同段划分分部工程砌筑防护工程 1~3km划分分项工程抗滑桩质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔基底〕 C-5-1：基底质量检验单〔附测量资料〕 A10：工序检查交接单〔桩身〕 C-1-92：抗滑桩质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 A11：中间交工证书按一个完好的工程工程填报一次每根桩每根桩完好的工程工程完成后填报一次质量评定按抗滑桩、钢筋对应表格评定作为子分项评分后再加权平均分项得分控制提示嵌岩深度、基底承载力、声测安装及施工中的保护、钢筋笼轴线偏位等注：普通锚喷防护分项工程监理程序工程路基工程每合同段划分分部工程砌筑防护工程 1~3km划分分项工程锚喷防护质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔锚杆〕 C-1-87：锚杆、拉杆质量检验单 A10：工序检查交接单〔钢筋网〕 C-2-3：钢筋网质量检验单 A10：工序检查交接单〔锚喷整体〕 C-1-93：锚喷防护质量检验单 A11：中间交工证书按一个完好的工程工程填报一次可分多个循环填报可分多个循环填报可分多个循环填报完好的工程工程完成后填报一次质量评定按锚喷、锚杆、钢筋网对应表格评定作为子分项评分后再加权平均分项得分控制提示锚杆深度、锚固强度、喷射混凝土厚度、原边坡的堵〔引〕水、混凝土大面平整度等注：框架梁防护分项工程监理程序工程路基工程每合同段划分分部工程大型挡土墙、组合式挡土墙每处划分分项工程锚杆、框架梁质检流程 A7：分项开工申请单〔锚杆〕相关附件 C-1-87：锚杆、拉杆质量检验单 A11：中间交工证书 A7：分项开工申请单〔框架梁〕相关附件 A10：工序检查交接单〔锚杆〕 C-1-87：锚杆、拉杆质量检验单 A10：工序检查交接单〔框架梁〕 C-2-35：就地浇筑梁〔板〕质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 A11：中间交工证书按一个完好的工程工程填报一次分项完成后填报一次按一个完好的工程工程填报一次可分多个循环填报可分多个循环填报分项完成后填报一次质量评定按锚杆、钢筋、梁〔板〕等对应表格评定作为子分项评分后再加权平均分项得分控制提示注：桩板墙分项工程监理程序工程路基工程每合同段划分分部工程大型挡土墙、组合式挡土墙每处划分分项工程抗滑桩、面板预制、面板安装、总体质检流程 A7：分项开工申请单〔抗滑桩〕相关附件 A10：工序检查交接单〔基底〕 C-5-1：基底质量检验单〔附测量资料〕 A10：工序检查交接单〔桩身〕 C-1-92：抗滑桩质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 A11：中间交工证书 A7：分项开工申请单〔面板预制〕相关附件 C-1-88：面板预制质量检验单 C-5-6：钢筋加工及安装质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 A11：中间交工证书 A7：分项开工申请单〔面板安装〕相关附件 C-1-：面板安装质量检验单 A11：中间交工证书 A7：分项开工申请单〔总体〕 C-1-90：锚杆、锚碇板和加筋挡土墙总体质量检验单 A11：中间交工证书 A7：分项开工申请单〔填土〕 C-2-30：台背填土质量检验单 C-1-3：填石或土石混填路基施工记录〔三背回填〕 A11：中间交工证书按完好的工程工程填报一次每根桩每根桩分项完成后填报一次按完好的工程工程填报一次分批次分项完成后填报一次按完好的工程工程填报一次分项完成后填报一次按完好的工程工程填报一次分项完成后填报一次按完好的工程工程填报一次分项完成后填报一次质量评定按抗滑桩、钢筋、填土、面板预制、面板安装、总体等对应表格评定作为子分项评分后再加权平均分项得分控制提示注：路面工程分项工程监理程序工程路面工程每合同段划分分部工程路面工程 1~3km划分分项工程底基层、基层、垫层、水泥混凝土面层、沥青混凝土面层等质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔每个自然连续施工段分左右幅〕各构造层对应的质量检验单 C-1-63、、65、66、67、68 A11：中间交工证书每构造层按每个分部工程段落分左右幅各填报一次按需每层填报分项段落完成后分左右幅填报一次质量评定按底基层、基层、垫层、水泥混凝土面层、沥青混凝土面层等对应表格评定作为子分项评分后再加权平均分项得分控制提示注：路缘石、路肩分项工程监理程序工程路面工程每合同段划分分部工程路面工程 1~3km划分分项工程路缘石、路肩质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔路缘石预制〕 C-2-103：混凝土小型构件质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 C-5-6：钢筋安装质量检验单 A10：工序检查交接单〔安装〕 C-1-61：路缘石铺设质量检验单〔或C-1-62：路肩质量检验单〕 A11：中间交工证书对应每个分部工程段落分左右幅各填报一次分批次自然连续施工段分项段落完成后分左右幅填报一次质量评定按路缘石、路肩、钢筋等对应表格评定作为子分项评分后再加权平均分项得分控制提示小型预制件外观质量、几何尺寸等注：隧道总体分项工程监理程序工程隧道工程分部工程总体分项工程隧道总体质检流程 A7：分项开工申请单相关附件 C-4-1：隧道总体质量检验单 A11：中间交工证书左右幅各填报一次质量评定按隧道总体对应表格评定控制提示注：辅助洞室工程〔竖井、斜井等通风通水的辅助工程〕每类作为一个分部工程隧道明洞分项工程监理程序工程隧道工程分部工程明洞分项工程明洞浇筑、防水层、回填质检流程 A7：分项开工申请单〔明洞浇筑〕相关附件 A10：工序检查交接单〔钢筋、模板〕 C-4-12：衬砌钢筋质量检验单 C-5-4：模板安装质量检验单 A10：工序检查交接单〔浇筑〕 C-4-2：明洞浇筑质量检验单 A11：中间交工证书 A7：分项开工申请单〔防水层〕相关附件 C-4-3：防水层质量检验单 A11：中间交工证书 A7：分项开工申请单〔回填〕 C-4-4：明洞回填质量检验单 C-1-3：填石或土石混填路基施工记录〔三背回填〕 A11：中间交工证书左右幅进出洞口各填一次分项完成后填报一次左右幅进出洞口各填一次分项完成后填报一次左右幅进出洞口各填一次假如有分项完成后填报一次质量评定按明洞浇筑、防水层、明洞回填、衬砌钢筋对应表格评定作为子分项评分后再加权平均分项得分控制提示注：洞口开挖分项工程监理程序工程隧道工程分部工程洞口工程分项工程洞口开挖质检流程 A7：分项开工申请单相关附件 C-4-5：洞身开挖质量检验单〔附测量记录〕 A11：中间交工证书左右幅进出洞口各填一次分项完成后填报一次质量评定按洞身开挖对应表格评定作为子分项评分后再加权平均分项得分控制提示注：洞口边坡仰坡防护分项工程监理程序工程隧道工程分部工程洞口工程分项工程洞口边坡仰坡防护质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔锚杆、钢筋网〕 C-4-7：锚杆支护质量检验单 C-4-8：钢筋网支护质量检验单 A10：工序检查交接单〔锚喷〕 C-1-93：锚喷防护质量检验单 A11：中间交工证书按左右幅进出口各一次分项完成后填报一次质量评定按喷射混凝土、锚杆、钢筋网对应表格评定作为子分项评分后再加权平均分项得分控制提示注：洞门和翼墙浇〔砌〕筑分项工程监理程序工程隧道工程分部工程洞口工程分项工程洞门和翼墙浇〔砌〕筑质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单〔洞门或翼墙〕 C-4-18：洞门砌筑质量检验单〔附测量记录〕 C-5-4：模板安装质量检验单 C-5-3：混凝土浇筑施工记录表 A11：中间交工证书按左右幅进出口各一次分施工部位填报可能有可能有分项完成后填报一次质量评定按洞门砌筑对应表格评定作为子分项评分后再加权平均分项得分控制提示注：截水沟、洞口排水沟分项工程监理程序工程隧道工程分部工程洞口工程分项工程截水沟、洞口排水沟质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单 C-4-15：浆砌排水沟质量检验单 A11：中间交工证书按进出洞口各一次每条填报一次分项完成后填报一次质量评定按浆砌排水沟对应表格评定作为子分项评分后再加权平均分项得分控制提示砌体外观质量、砂浆饱满度等注：洞身开挖分项工程监理程序工程隧道工程分部工程洞身开挖分项工程洞身开挖质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单 C-4-5：洞身开挖质量检验单 C-4-19：隧道开挖地质监测质量检验单 A11：中间交工证书每100米填报一次围岩类别变化增加一次根据需要循环填报每20米填报一次每20米填报一次分项完成后填报一次质量评定按洞身开挖对应表格评定分项完成后评定一次控制提示光面爆破、严格控制欠挖、施工中的及时观测等注：紧急停车带单独作为一个分项工程锚喷支护分项工程监理程序工程隧道工程分部工程洞身衬砌分项工程锚杆支护、钢筋网支护、喷射混凝土支护质检流程 A7：分项开工申请单〔锚杆〕相关附件 A10：工序检查交接单 C-4-7：锚杆支护质量检验单 A11：中间交工证书 A7：分项开工申请单〔钢筋网〕相关附件 A10：工序检查交接单 C-4-8：钢筋网支护质量检验单 A11：中间交工证书 A7：分项开工申请单〔钢筋网〕相关附件 A10：工序检查交接单 C-4-6：〔钢纤维〕喷射混凝土支护质量检验单 A11：中间交工证书每100米填报一次围岩类别变化增加一次根据需要循环填报每20米填报一次分项完成后填报一次每100米填报一次围岩类别变化增加一次根据需要循环填报每20米填报一次分项完成后填报一次每100米填报一次围岩类别变化增加一次根据需要循环填报每20米填报一次分项完成后填报一次质量评定按锚杆支护、钢筋网支护、喷射混凝土支护等对应表格评定分项完成后评定一次控制提示锚杆深度、锚固强度、锚杆数量、喷射混凝土厚度、注意排水等注：仰拱分项工程监理程序工程隧道工程分部工程洞身衬砌分项工程仰拱、衬砌钢筋质检流程 A7：分项开工申请单〔衬砌钢筋〕相关附件 A10：工序检查交接单〔钢筋、模板〕 C-4-12：衬砌钢筋质量检验单 C-5-6：模板安装质量检验单 A11：中间交工证书 A2：分项开工申请单〔仰拱浇筑〕 A10：工序检查交接单〔浇筑〕 C-4-9：仰拱质量检验单 C-5-3：混凝土浇筑施工记录表 A11：中间交工证书每100米填报一次围岩类别变化增加一次根据需要循环填报分项完成后填报一次每100米填报一次围岩类别变化增加一次根据需要循环填报分项完成后填报一次质量评定按仰拱、衬砌钢筋等对应表格评定分项完成后分别评定控制提示标高控制、控制超挖、仰拱与拱墙的结合等注：二次衬砌分项工程监理程序工程隧道工程分部工程洞身衬砌分项工程混凝土衬砌、衬砌钢筋质检流程 A2：分项开工申请单〔衬砌钢筋〕相关附件 A10：工序检查交接单〔衬砌钢筋〕 C-4-12：衬砌钢筋质量检验单 C-5-4：模板安装质量检验单〔台车〕 A11：中间交工证书 A2：分项开工申请单〔混凝土衬砌〕相关附件 A10：工序检查交接单〔混凝土衬砌〕 C-4-10：混凝土衬砌质量检验单 C-5-3：混凝土浇筑施工记录表 A11：中间交工证书每100米填报一次围岩类别变化增加一次每台车长度填一次每台车长度填一次每台车长度填一次分项完成后填报一次每100米填报一次围岩类别变化增加一次每台车长度填一次每台车长度填一次每台车长度填一次分项完成后填报一次质量评定按混凝土衬砌、衬砌钢筋等对应表格评定分项完成后分别评定控制提示台车模板的检查注：型钢拱、格栅拱分项工程监理程序工程隧道工程分部工程洞身衬砌分项工程钢支撑、衬砌钢筋质检流程 A7：分项开工申请单〔拱架制作〕 C-4-12：衬砌钢筋质量检验单 A11：中间交工证书 A2：分项开工申请单〔拱架安装〕相关附件 A10：工序检查交接单〔拱架安装〕 C-4-11：钢支撑支护质量检验单 A11：中间交工证书分批次填报分批次填报分项完成后填报一次每100米填报一次围岩类别变化增加一次不同类型支撑分段填报不同类型支撑分段填报分项完成后填报一次质量评定按钢支撑、衬砌钢筋等对应表格评定分项完成后分别评定控制提示型钢拱及格栅拱制作、安装质量等注：防水层、止水带分项工程监理程序工程隧道工程分部工程防排水分项工程防水层、止水带质检流程 A7：分项开工申请单相关附件 A10：工序检查交接单 C-4-13：防水层质量检验单〔或C-4-14：止水带质量检验单〕 A11：中间交工证书每100米填报一次围岩类别变化增加一次每台车长度填一次每台车长度填一次分项完成后填报一次质量评定按防水层、止水带等对应表格评定分项完成后分别评定控制提示搭接宽度、明水的封堵或引排、喷射混凝土基面锋利突出物的去除等注：排水沟、电缆沟分项工程监理程序工程隧道工程分部工程防排水分项工程排水沟、电缆沟质检流程 A7：分项开工申请单 A10：工序检查交接单〔盖板预制〕 C-2-103：混凝土小型构件质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 C-5-6：钢筋安装质量检验单 A10：工序检查交接单〔电缆沟浇筑〕相关附件 C-4-15：浆砌排水沟质量检验单 C-5-3：混凝土浇筑施工记录表 C-5-4：模板安装质量检验单 C-5-6：钢筋安装质量检验单 A10：工序检查交接单〔〔盖板安装〕 C-1-76：盖板安装质量检验单 A11：中间交工证书单洞左右侧各填报一次
