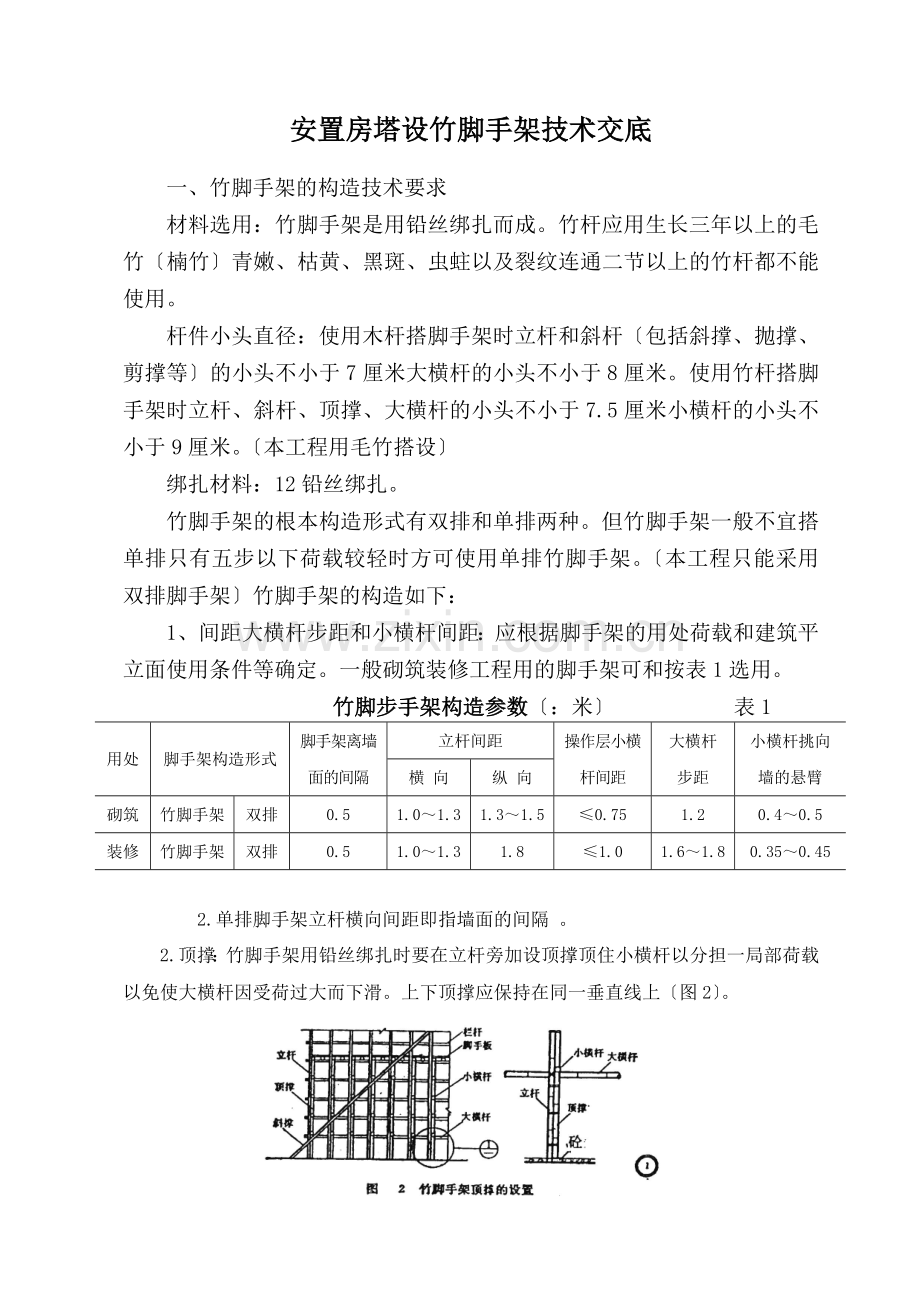

安置房塔设竹脚手架技术交底

一、竹脚手架的构造技术要求
材料选用：竹脚手架是用铅丝绑扎而成。竹杆应用生长三年以上的毛竹〔楠竹〕青嫩、枯黄、黑斑、虫蛀以及裂纹连通二节以上的竹杆都不能使用。
杆件小头直径：使用木杆搭脚手架时立杆和斜杆〔包括斜撑、抛撑、剪撑等〕的小头不小于7厘米大横杆的小头不小于8厘米。使用竹杆搭脚手架时立杆、斜杆、顶撑、大横杆的小头不小于7.5厘米小横杆的小头不小于9厘米。〔本工程用毛竹搭设〕
绑扎材料：12铅丝绑扎。
竹脚手架的根本构造形式有双排和单排两种。但竹脚手架一般不宜搭单排只有五步以下荷载较轻时方可使用单排竹脚手架。〔本工程只能采用双排脚手架〕竹脚手架的构造如下：
1、间距大横杆步距和小横杆间距：应根据脚手架的用处荷载和建筑平立面使用条件等确定。一般砌筑装修工程用的脚手架可和按表1选用。
竹脚步手架构造参数〔：米〕 表1
用处
脚手架构造形式
脚手架离墙
面的间隔
立杆间距
操作层小横杆间距
大横杆
步距
小横杆挑向墙的悬臂
横 向
纵 向
砌筑
竹脚手架
双排
0.5
1.0～1.3
1.3～1.5
≤0.75
1.2
0.4～0.5
装修
竹脚手架
双排
0.5
1.0～1.3
1.8
≤1.0
1.6～1.8
0.35～0.45

2.单排脚手架立杆横向间距即指墙面的间隔 。
2.顶撑：竹脚手架用铅丝绑扎时要在立杆旁加设顶撑顶住小横杆以分担一局部荷载以免使大横杆因受荷过大而下滑。上下顶撑应保持在同一垂直线上〔图2〕。

顶撑必须采用竹子的中段以下局部每根顶撑扎篾三道与立杆绑牢底层顶撑须将地面夯实垫以碎石、石块、浇砼。
3.剪撑：竹脚手架均应在尽端的双跨内和中间每隔l5米左右的双跨内设置剪撑。根据需要也可设置纵向连续的多跨剪撑但其宽度不得超过6跨。此种剪撑仅设在架子外侧与地面呈45°～60°角度从下到上连续设置。杆子的穿插点应绑在立杆或横杆上(图3)。

图 3 木、竹手架的剪撑布置
4.抛撑和连墙点的设置：三步以上架子即应每隔7根立杆设置抛撑架高大于7米不便设抛撑时那么应设置连墙点使架子与建筑物结实连接。这样的连墙点竖向每隔3步纵向每隔5跨设置一个。常用的连接是在墙内预埋钢筋环或在墙内侧放短木棍用8铅丝穿过钢筋环或捆住短木棍拉住架子的立杆同时将小横杆顶住墙面。
5.小横杆的抽拆：除所有连墙杆均须保存外其余的小横杆可每隔一步或上下左右每隔一根抽拆周围转使用。
二、竹脚手架的塔设和撤除要点
1.基底处理：在沿墙1.5米处基底土夯实铺碎石垫压实浇砼6cm～8cm砼。沿立杆底加绑扫地杆(如图 4)。

图4 扫地杆的设置 图5立杆和大横杆的接头布置
2.杆件的搭设及考前须知：脚手架杆运到现场后应先选择分类宜把头大粗状者做立杆直径顺直者做横杆稍有弯曲者做斜杆。然后按照构造方案的规定架设杆件并力求做到横平坚直错开接头位置。详细要求是：
(1)立杆竖立应做到纵成线横正方杆身垂直。相邻两杆的接头应错开一步架。接头的搭接长度竹杆均应跨两根横杆并不小于1.5米绑扎不小于3道。为了使接长后立杆重心在一条直线上搭接头的方向应互相错开假如第一个接头在左边第二个接头应放在右边第三个接头又放在左边以此类推；而且要大头朝下小头朝上上下垂直保持重心平衡。假如杆子不直应将其弯曲局部弯向架子的纵向不要弯向里边或外边。
立杆搭接到建筑物顶部时里排立杆要低于檐口40～50厘米外排立杆要高出檐口；平屋顶80～100厘米坡屋顶大于150厘米以便绑扎栏杆。为了使立杆顶端有足够的断面接最后一根立杆时应将大头朝上而将杆子的多余局部往下错这样做法称为封顶。
(2)大横杆一般应绑在立杆里侧力求做到平直；两杆接头应置于立杆处并使小头压在大头上。搭接长度：竹杆应跨两根立杆并不小于2米绑扎不小于3道。接头位置要上下里外错开退同一步架里外两根大横杆的接头不宜在同时一跨间内上下相邻的两根大横杆的接头也应错开一根立杆(图5)。
(3)小横杆绑在大横杆上靠立杆的小横杆那么宜绑在立杆上。双排脚手架的小横杆靠墙的一端应分开墙面5～15厘米。小横杆伸出立杆局部不应小于30厘米。
(4)脚手架搭设至三步以上时即应绑设栏杆、挡脚板、抛撑、斜撑或剪撑等。最下一步斜撑或剪撑的底脚应距立杆70厘米(图6)
(5)随搭架随即设置连墙点与墙结实锚拉。

图6斜撑的布置 图7铁钎及绑扎铅丝形状
a〕铁钎；b〕绑扎铅丝
3.绑扎考前须知
(1)铅丝绑扎要注意拧扭圈数。扭的少了绑扎不紧扭的过多铅丝容易拧断一般拧扭1.5～2圈即可。铅丝下料长度根据所绑杆子粗细而定一般为1.3米～1.6米鼻孔大小与所用铁钎直径相适应。一般不大于15毫米。图7为常用铁钎和铅丝形状。
4.遇到门窗洞口的搭设：过门洞时双排脚手架均可挑空l～2根立杆并将悬空的立杆用斜杆逐根连接使荷分布到两侧立杆上。
5.脚手板的铺设：脚手板应铺满、铺稳分开墙面l2～l5厘米(便于用靠尺检察墙面)。对头铺设的脚手板其接头下面设两根小横杆板端悬空局部应保持lO～15厘米。搭接铺设的脚手板其接头必须在小横杆上搭接长度保持20～30厘米板端挑出小横杆的长度保持10～15厘米。搭接方向要与脚手架上运输行车方向一致。
6.撤除考前须知：
(1)划出工作区标志制止行人进入；
(2)严格遵守撤除顺序由上而下后绑者先拆先绑者后拆一般是先拆栏杆、脚手板、剪撑、斜撑而后小横杆、大横杆、抛撑、立杆等；
(3)统一指挥上下照应动作协调当解开与另一人有关的构造时应先告知对方以防坠落；
(4)材料工具要用滑轮和绳索运送不得乱扔；
(5)在撤除过程中不要中途换人如必须换人时应将撤除情况交待清楚以免发惹事故。
