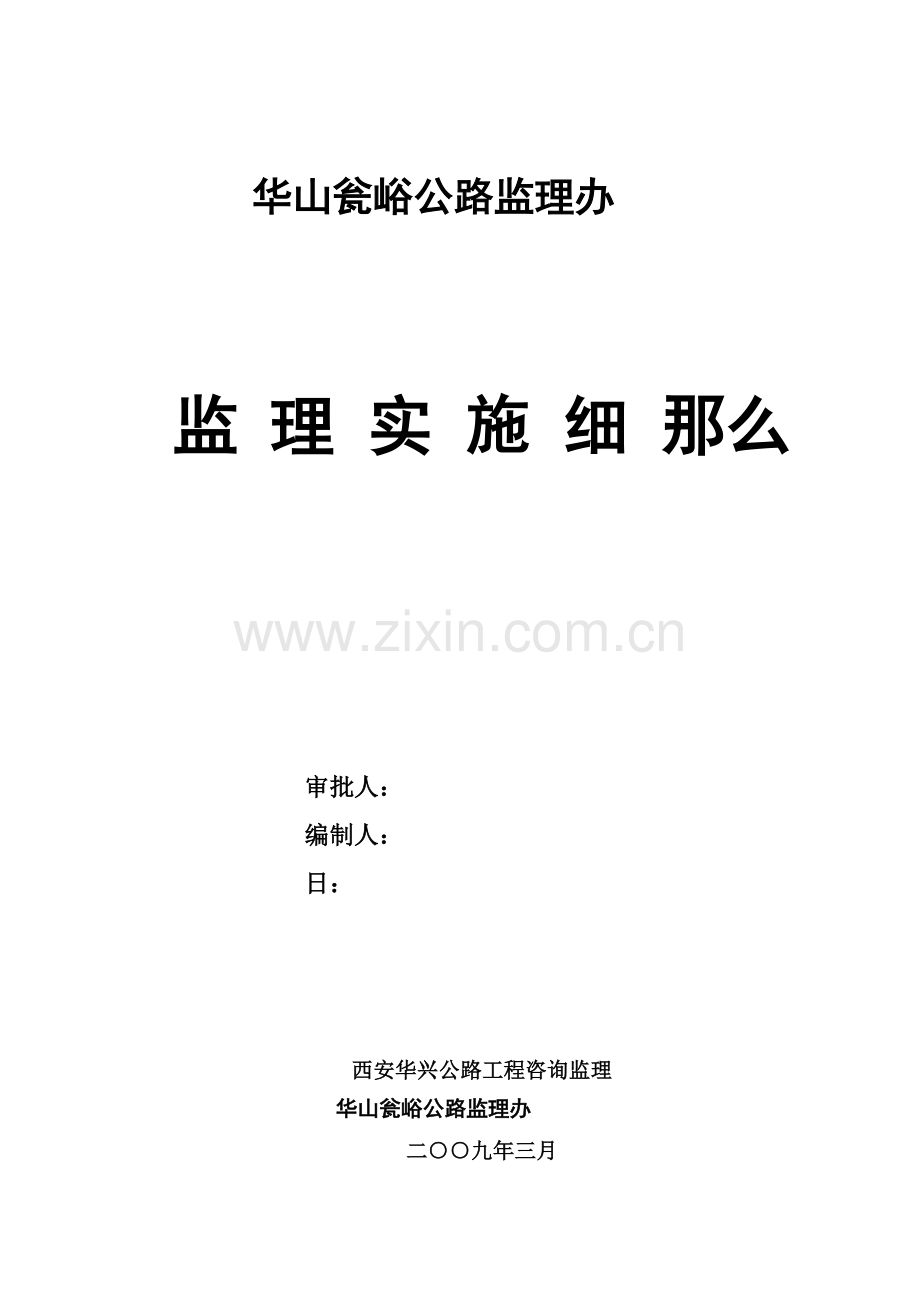

华山瓮峪旅游公路监理实施细则.doc

华山瓮峪公路监理办

监 理 实 施 细 那么

审批人：
编制人：
日：

西安华兴公路工程咨询监理
华山瓮峪公路监理办
二○○九年三月

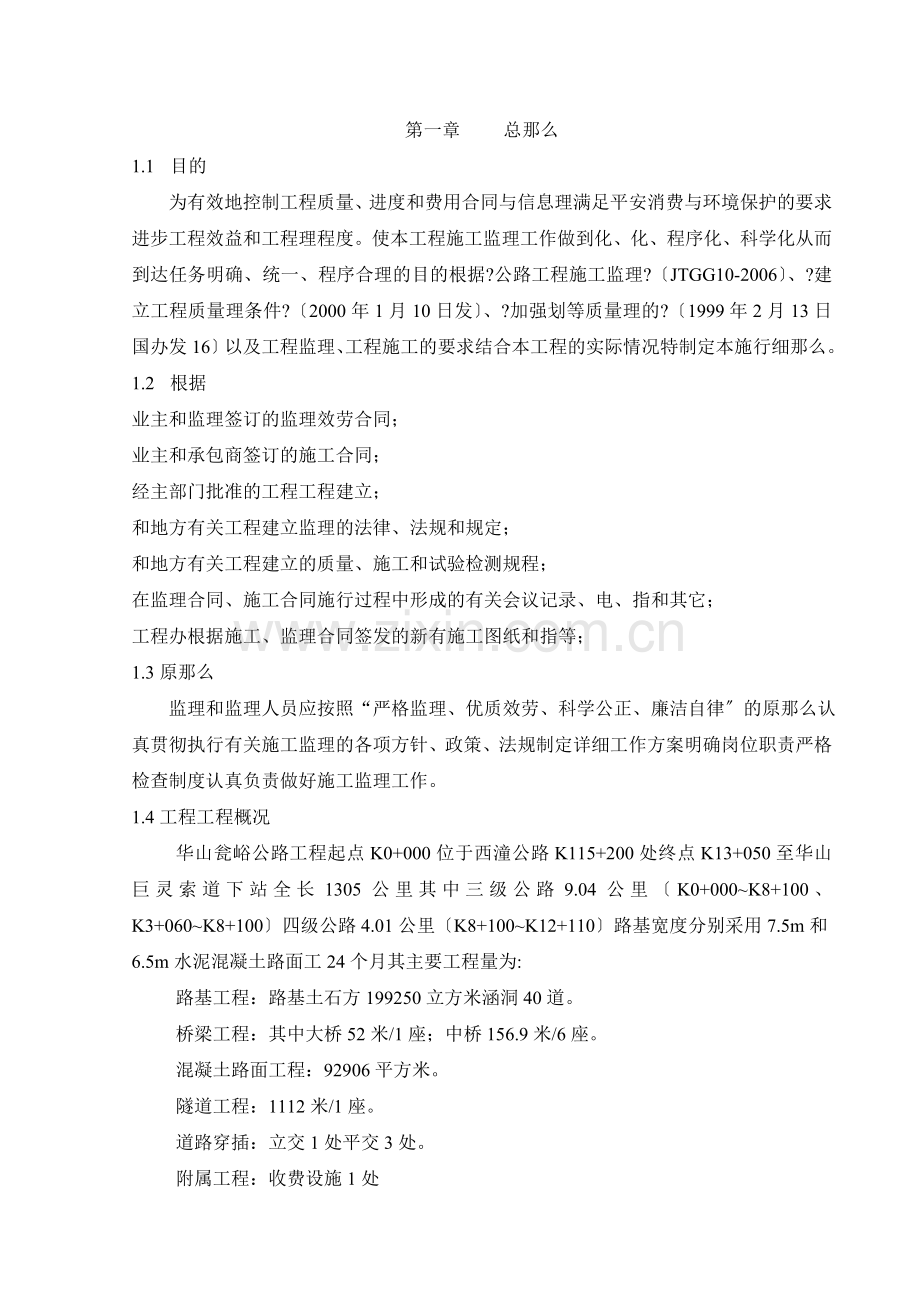

第一章 总那么
1.1 目的
为有效地控制工程质量、进度和费用合同与信息理满足平安消费与环境保护的要求进步工程效益和工程理程度。使本工程施工监理工作做到化、化、程序化、科学化从而到达任务明确、统一、程序合理的目的根据?公路工程施工监理?〔JTGG10-2006〕、?建立工程质量理条件?〔2000年1月10日发〕、?加强划等质量理的?〔1999年2月13日国办发16〕以及工程监理、工程施工的要求结合本工程的实际情况特制定本施行细那么。
1.2 根据
业主和监理签订的监理效劳合同；
业主和承包商签订的施工合同；
经主部门批准的工程工程建立；
和地方有关工程建立监理的法律、法规和规定；
和地方有关工程建立的质量、施工和试验检测规程；
在监理合同、施工合同施行过程中形成的有关会议记录、电、指和其它；
工程办根据施工、监理合同签发的新有施工图纸和指等；
1.3原那么
监理和监理人员应按照“严格监理、优质效劳、科学公正、廉洁自律〞的原那么认真贯彻执行有关施工监理的各项方针、政策、法规制定详细工作方案明确岗位职责严格检查制度认真负责做好施工监理工作。
1.4工程工程概况
华山瓮峪公路工程起点K0+000位于西潼公路K115+200处终点K13+050至华山巨灵索道下站全长1305公里其中三级公路9.04公里〔K0+000~K8+100、K3+060~K8+100〕四级公路4.01公里〔K8+100~K12+110〕路基宽度分别采用7.5m和6.5m水泥混凝土路面工24个月其主要工程量为:
路基工程：路基土石方199250立方米涵洞40道。
桥梁工程：其中大桥52米/1座；中桥156.9米/6座。
混凝土路面工程：92906平方米。
隧道工程：1112米/1座。
道路穿插：立交1处平交3处。
附属工程：收费设施1处

1.5工程工程特点
该工程具有以下几大特点：
该工程在瓮峪隧道进口处山高谷深施工应先进展便道工程施工注意平安。
该工程地处华山风景区自然景观奇美妙所经过山区植被茂森林覆盖率高、风景秀丽被批准列为第一批级风景名胜区环境保护是施工中注意的第一要素用尽可能的减少公施工对沿线自然景观的破坏。
道路在K0+667处下穿陇海铁路要求施工在施工前及时和铁路有关部门沟通作好相关数据的交接复核防止工程施工后出现标高错台或坐标偏离现象。
隧道工程是制约本路段总工的关键工程施工应提早准备合理安排工加快进度尽可能保证工程施工的连续性、协调性和平衡性。
第二章 监理工作要求
2.1良好的个人素质和团体精
新有监理人员应具备良好的素质和技术素质。
.1应具有强烈的社会责任感敬业意识职业道德。
.1监理工程师应具有广泛的知识面及工作经历具有理才能及解决问题的才能；新有监理人员具有虚心学习不断进取的意识。
各部门各专业要有机配合落实各自的职责具有集团的荣誉感。
2.2建立建全各项保证体系
质量保证体系
平安保证体系
环境保护体系
2.3建立健全各项规章制度及理措施
明确各监理人员的岗位职责
制定各项制度
编制各项理措施
2.4监理人员应知应会
尽快熟悉施工设计和图纸做到针对本工程工程心中有数。
学习掌握总监办制定的监理大纲监理方案；掌握理、监理工作程序及理措施。
贯彻执行工程理处及上级部门有关工作要求。
第三章 施工准备阶段的监理
3.1施工监理工作准备
监理人员进场：履行监理合同按合同协议规定的时间派监理人员进驻工地开展监理工作。其进场人员员更换必须征得工程组同意。
监理设备：按合同协议规定的由监理自备的监理设备应在实际开工以前根本完善保证工作使用。包括办公用品设备、试验检测仪器设备、交通车辆及设备等。
熟悉合同：监理人员应全面熟悉合同对合同中存在的过失、遗漏、模糊不清等问题应查证清楚提出合理的处理报工程组及总监办。
现场复查：要求承包人对施工合同中提供的图纸和定线数据进展必要的现场复查核对纠正过失补充漏缺。对于发现的重大错误、漏项和方案性问题应提出报工程组及总监办。
施工环境调查：要求承包人对工程占地范围内尚未拆迁的建筑物及其它障碍物、施工前不能按时交接的工程占地及有争议的工程占地进展调查并应根据调查结果提出处理措施报工程组及总监办。
3.2施工准备的主要监理工作
审查承包人的施工组织设计〔包括工程进度方案〕提出审查初步报工程组、总监办审批；催促承包人建立健全组织机构及驻地建立。
检验承包人质量保证体系
.1按施工合同要求承包人建立一个完好的以自检为主的质量保证组织体系。各级自检人员应由富有施工经历、具备规定的专业职称、熟悉和图纸并且工作作风优良的技术人员担任。
.2催促承包人装备自己的工地试验室和流动试验室其建筑面积、试验设备员装备应能满足本工程各项试验的需要。
.3对承包人的工地试验室进展全面监视和理。新有试验仪器都必须检验合格并按进展标定其试验室应有专业理机构颁发的合法性资质。新有试验人员必须持有经过业务培训和考核的上岗证书必须严格执行试验和操作规程重要试验应有监理人员在场监视。
将以上检查的监理汇总报工程组及总监办审批。
3.3承包人质量保证体系的要求
自检各个分项工程的开工条件向监理办提供自检资料；
对每道工序或工艺进展现场质量自检保证整个施工过程中材料、设备及施工质量符合要求并获得监理工程师的认可；
对施工过程中出现的缺陷及时采取措施；对平安事故进展现场记录并及时监理工程师；
及时检测工程各部的位置、标高和几何尺寸提供资料报监理工程师检查以获得认可；
对每道工序〔工艺〕或分项〔单件〕工程交工后进展自检和测定配合监理工程师检查验收；
对每项工程质量进展规定的分析整理建立质量交工验收时提供详实的施工资料。
3.4审查承包人的施工机械设备
进场机械设备〔包括方案进场的机械设备〕的数量、型、规格、产地、功率、出厂日、完好率与书新填列的是否符合；
各种施工机械设备的进场及周转方案与工程进度方案的适应性；
各种施工机械设备的配套与满足施工技术要求的适应性；
数量缺乏或不配套的施工机械设备应限要求承包人补足进场；审验不合格的机械设备应限撤离工地；承包人要求替代或更换设备应事先得到监理工程师的同意；
进入现场并经监理工程师审查合格的施工机械设备未征得同意不得运出工地。
3.5检查承包人的进场材料
重要材料应通过业主并由业主推荐其它材料必须符合技术要求不合格材料不得进场；新有材料必须按规定频率进展抽检验收。
3.6验证承包人的试验
所有配合比由承包人试验室试验满足要求后由施工以正式上报监理办监理办审核并做平行验证试验合格后。
3.7检查承包人的施工定线
向承包人提供恢复定线控制点并检查承包人的恢复定线；
对业主提供的图纸上的原始资料进展复核或校证重大问题工程组及总监办由工程组要求原设计澄清确保数据无误；
发现基准点损坏或丧失当丧失控制点连续两个或两个以上应通过工程办由原设计补充；一个点失控时由承包人补充监理工程师复核认定；
对承包人为加控制点、定线和施工放样的目的的测量工作进展现场复核认定；
审核承包人对新有测量控制点进展保护的方案并检查是否对其进展了有效的保护直至交工验收完毕。
3.8认定承包人测量的地面线
要求承包人对全部工程或开工段落的原始地面进展实际测量并对测量工作进展复核签署后报总监办验收并报工程组备案。
承包人的测量工作应在原始地面线未被扰动以前进展测量使用的仪器精度及操作符合勘测设计要求与规定；
检查与复核测量应伴随承包人的测量同步或平行进展；复测频率应能断定承包人测定结果是否其可靠；
应对承包人 在影响土石方工程数量的任何纵向加桩及横向测点的不合理性加以纠正使纵向的中桩连线和横向的测点连线与实际地面线相符合；
应要求承包人根据施工合同中横断面图、纵断面图及实际测定的地面线资料提交用于施工放样的横断面施工图和用于确定实际土石方工程数量的土石方计算表以供审核；
对于业主未经移交工程场地占用权但承包人尚不施工或尚未测定的施工段落应要求承包人对工程场地的地面线进展有效的保护不得随意开挖或倾倒垃圾由此而增加的工程数量或工程量用地不应认可。
3.9审查承包人提交的施工图
在各项工程开工前合同规定或合理的时间内应对承包人根据合同规定完成并提交的各种施工图进展审核附上监理报总监办审核。
要求承包人在未进展施工测量之前或施工测量的过程中对合同图纸中种类构造物进展现场核对和补充必要时就地补充测量以保证原始资料的准确和完好；
新有施工图的图幅应符合规定开工图应与其一致
第四章 施工阶段的监理
1. 测量监理施行细那么
1.1 测量监理根据
⑴陕西太华索道公路 (以下简称业主)与西安华兴公路工程咨询监理签定的施工监理合同；
⑵ 业主与施工签订的承包合同；
⑶ 规定的工作范围及图纸设计要求；
⑷ 本有关法规；
⑸ 的法律、法规；
⑹ 监理工程师与承包人在工程中有关的会议记录、电和其它文字记载及业主签发的所有施工图纸和所有指等。
1.2 施工准备阶段测量监理要求
⑴ 承包人的测量负责人必须具备计算、复核、组织各项测量工作的才能〔其资质要求具有中级以上职称〕并组建二级复测机构。
⑵ 测量仪器装备及检校要求：各标段所装备的测量仪器每年检一次检核具有成认法定检验资质同时出具检验结果单或证明原件。水准仪和经纬仪各项检验和校正承包人可视实际情况作定与不定检验和校正检验结果要有详细记录资料。
⑶ 有关：
① 首级平等测量控制导线复测技术要求〔设计院提供资料承包复测〕：
测角中误差：±5″导线角度闭合〔或附合〕差：±2×5√n
点位中误差：±5cm最弱边或导线相对精度1/〔2万〕J2级经纬仪〔全站仪〕或相当于J2级经纬仪〔或全站仪〕测角主要技术指标见下表1。
表一
仪 器 类 别
测 回 数
2 C互 差
半 测 回 归零 差
同一方向值各测回较差
J2 级
3
1 3″
8″
9″
注：当观测方向的垂直超过±3°的范围时该方向的2C互差可按同一观测时段内的相邻测回同方向进展比拟。
② 平面控制边长测量主要技术指标
表二
平面控制网
等级
测距仪精度
等级
总测回数
一测回读数较差〔mm〕
单程各测回较差〔mm〕
一级
Ⅱ
2
≤10
≤15
Ⅲ
4
≤20
≤30
二级
Ⅱ
1~2
≤10
≤15
Ⅲ
2
≤20
≤30
③准测量闭合〔或附合〕差限差要求为20n〔L为长度km〕。
⑷ 承包人认真组织对设计部门提供的首级测点的复测假设发现控制点丧失或损坏或缺乏以控制请自行加对合格成果资料请测量监理工程师签认必要时监理可去现场复核。以上原件承包人存档给监理部提交一份复印件。对于设计部门或承包人加的首级测量控制点在施工间承包人有义务妥善保护并定进展复测。
⑸ 要求承包人组织技术人员对设计图纸进展认真审核工程部技术人员除对本段工程中桩和桩界施放外还应在原始地面被扰动前全部工程或欲开工的部位进展原始地面线的标高进展实际测定并报测量监理工程师去现场验收并签认作为路基横断面施工图、土石方工程计量和工程变更的根据否那么将无法计量或不予变更〔横断面图一般要求间距为20m如遇地形变化比拟大时可适当加资料复印件报测量监理工程师一份〕。
⑹ 对于业主已经移交了工程场地占用权承包人尚不施工或尚未测定的施工部位要求承包人对工程场地的地面线进展有效的保护不得随意开挖或倾倒垃圾否那么由此而增加的工程数量或工程费用测量监理工程师无法认可。
⑺ 在施工过程中凡与工程计量相关的高程、断面、几何尺寸等数据施工均应事前测量监理工程师经测量认定前方可进入下道工序〔如在施工中途拆迁移交的施工场地的原始高程池塘去污的污泥层厚或换填前后标高测定〕。
1.3施工过程及验收测量的监理工作
路基工程
（1） 凡施工定位放线〔或清表后〕测量均应经测量监理工程师复核签认重要点位测量工程师应予以复测。
（2） 路基中线、边线每三层恢复一次纵、横断面每层均须测定并报检测量监理工程师确认后签认〔中线偏位≤5cm〕。
（3） 为保证路基边坡压实度符合规定要求要求路基施工时宽度两边各增加0.5m边坡不允许亏坡或浮土现象。
（4） 94区、96区顶由监理部门组织测量验收验收采用路基工程验评〔新版本〕。
（5） 承包人沉降观测必须按设计及要求埋设、测量并加以保护否那么不予计量。
桥涵工程
测量首级控制点误差较大时须根据实际情况在原有控制点根底上可布设加导线闭合环技术指标要求按一级导线实测〔平面和高程〕并报测量监理工程师检验签认。
桥涵工程：凡重要测点放样〔如桩落点等〕必须报测量监理验收外其它工程放样必须严格按设计图纸和要求的技术指标施测桥涵施工前承包人还必须对桥涵的方向和现场实际情况进展核实桥涵进出口标高与实地标高、流水线坡度是否与实地相符合假设有偏向请立即报测量监理工程师〔或写一份申请监理工程师〕去现场复核据测量结果和实地情况再作适当的调整。
在各分项工程、分部工程、工程的中间交工或总体工程交工验收时测量监理工程师对施工的自检测量资料〔如实物的几何尺寸、高程、中心轴线位置等〕进展现场复核或复测然后签认。
在工程交工验收前承包人应将整理完好的测量资料一份或多分交监理部作为工程质量评估和开工验收的根据之一。
测量记录必须手写认真填写齐全填写内容不得任意涂改更不允许连环涂改不准用不同颜色的笔在同一份资料上填写。为使资料存档后日久不褪色统一规定：
① 原始记录统一用铅笔或黑色碳素笔填写。
② 计算资料及测量成果用黑色碳素填写。
1.4测量监理程序：承包人必须建立二级复测制度即每道工序施工队测量工程部复测然后将自检资料报测量监理工程师〔报检〕测量监理工程师根据实际情况去现场复核并签认资料。为直观方便后附测量工作程序框图。

承
包
人
重测

施工队测量放样

工程经理部复测

承 包 人 报 批

施 工

监理审查资料
必要时复测
施 工 放 样 测 量 流 程

N

Y

验收测量流程

施工队自检测量

承
包
人
重
测

工程经理部复测
N

承 包 人 报 批

签 认 作 为
中间交工验收根据

监理复核或复测

Y

2. 试验监理施行细那么
为使受监路段工程满足合同和设计图纸要求到达部颁符合和、建立部有关、规程特制定本监理细那么。
2.1 试验监理人员的主要任务
(1)完成??、?技术设计?规定的试验任务。
(2)监视承包人的室内试验使其操作符合试验规程的要求检查承包人试验结果的可靠性和准确性。
(3)对承包人所做的试验进展复核性试验包括各类土、各类稳定集料的干度、强度及配合比混凝土及沥青混合料的配合比等。
(4)对原材料进展抽样检查；会同现场监理人员对工程质量有疑问工程进展抽样检测。
2.2 现场试验监理人员的主要任务
(1)与承包人共同进展现场取样以保证样品具有代表性。
(2)随时检查进场材料发现问题及时责承包人取样试验并进展监视以确保用于工程的材料符合要求。
(3)对承包人施工控制试验进展监视确保工序质量符合??、?技术设计?的要求。
(4)对“成品〞或“半成品〞的质量检验进展监视确保工程质量到达设计要求。
(5)承包人应派出自己的试验人员在试验监理人员的监视下进展合同规定的试验以证明提供的材料、施工工艺、工程质量是合格的到达合同要求的并使监理工程师满意。
(6)在承包人在进展取样和试验之前必须现场监理试验人员进展旁站监理并对试验结果双方签字方可有效。
2.3验证试验
验证试验是对材料或商品构件进展预先鉴定或进场后验收试验以是否可以用本工程应按以下要求进展：
〔1〕材料或商品构件定货之前应有承包人提供消费厂家的合格证书及实验必要时监理人员还应对消费厂家的设备、工艺及合格进展现场考察或由承包人提供样品进展试验以同意采购与否。
〔2〕按规定的批量和频率对现场材料进展抽样试验不合格的材料应清退出场不准用于工程。
〔3〕在施工过程中应对用于工程的材料或商品构件进展随机抽样试验做符合性检查。
〔4〕随时监视检查各种材料的储存、堆放、保及防护措施。
2.4试验
试验是对各项工程的内在品质进展施工前的数据采集它是控制和指导施工的科学根据包括各种击实试验、集料的级配试验、混合料的配合比试验、构造的强度试验等。应按以下要求进展：
在各项工程开工前按合同规定或在试验监理工程师指定的合理时间内由承包人先完成试验并将试验及试验材料提交监理试验室审查批准。试验监理工程师派出试验监理人员参加承包人试验的全过程并进展有效地现场监视检查必要时作复核试验。
2.5工艺试验
工艺试验是根据技术的规定在开工之前对路基、路面及其它需要通过预先试验方能正式施工的分项工程预先进展的试验然后依其试验结果全面指导施工。工艺试验应按以下要求进展：
1.监理办应要求承包人提出工艺试验的施工方案和施行细那么并予以审查批准。
2.工艺试验的机械组合、人员配额、材料、施工程序、预埋观测以及操作等应有两组以上方案以便通过试验做出选定。
3.监理办应对承包人的工艺试验进展全过程的旁站监理并应做出详细记录。
4.试验完毕后应由承包人提出试验并经监理办审查批准。
2.6抽样试验
抽样试验是对各项工程施行中的实际内在品质进展复核性检查内容应包括各种材料的物理性能、混凝土的强度等的测定和试验还应按以下要求进展：
1.地驻办应随时派出试验监理人员对承包人的各种抽样频率、取样及试验过程进展检查。
2.在承包人的工地试验室〔流动试验室〕按技术规定的全频率抽样试验的根底上试验监理工程师按一定频率进展抽样试验以鉴定承包人的抽样试验结果是否有效。
3.当施工现场的旁站监理人员对施工质量或材料产生疑问并提出要求时试验监理工程师随时进展抽样试验必要时还要求承包人增加抽样频率。
2.7验收试验
验收试验是对各项已完工程的实际内在品质做出评定。按以下要求进展：
1.监理办应派出试验检测监理人员对承包人进展抽样试验的频率、抽样和试验过程进展有效的监视；
2.在承包人的工地试验室〔流动试验室〕进展全频率抽样试验的根底上试验监理工程师按一定的频率进展抽样试验以鉴定承包人抽样试验的结果；
3.试验监理工程师对承包人按技术要求进展检测试验工程的试验方案、设备及进展审查批准；对试验的施行进展现场监视；对试验结果进展评定。
3、路基工程的现场监理
3.1路基土石方
1.审查开工
开工前承包人应提交开工内容包括路段位置、长度、路基类型、原材料的开采、运输、数量和试验资料、施工方案和自检系统等最重要的是施工组织方案及保证措施。按规定程序报批后即可开工。
2.测量放样
测量放样由承包人进展报监理办复核审批。
3.检查施工现场的清理工作
由监理办检查施工现场的清理工作假如到达了及的要求即可承包人进展下一步工作。
4.原材料的试验
承包人对原材料进展相关的试验,原材料符合要求后,报由监理办进展随机抽检复查合格前方可进展施工。
5.路基挖方
路基挖方必须保证挖方深度及碾压遍数。
6.路基填方
路基填方主要对松铺厚度、压实度及混合材料含水量进展控制。
7.路基工程的验收
当路基完工后承包人进展自检合格后将自检资料及检验申请单报监理办高级驻地监理工程师审核后填写中支付报表。
总监办接到中支付报表后根据需要进展抽查。如质量达不到要求那么要求返工返工后重新检查。
8.监理程序

1)、路基工程监理工作流程

·检查承包人的恢复放样
·路基整修特别注意路槽各部位几何
尺寸、平整度符合要求
·组织分项工程验收
·机具组合 ·最正确施工长度
·松铺厚度 ·压实度检查
召开工地会议
·交流施工、监理人员岗位分工
开展工作
·承包人汇报开工准备情况
·监理、说明技术要求检测频率
·复核土样试验
·最正确干度、最正确含水量
·检查土源情况
·审查承包人质量保证体系组织情况
·审查承包人施工工序流程
·检查机具、人员、试验设备是否进场
能否到达开工条件
·检查道路范围内场地清理压实
·检查松铺厚度土料质量去除土料
中的有害物质
·逐层逐段按规定频率检查压实度
·每月定检查(如1~2次)路基几何尺寸
逐层逐段检验
合格签认并
进入下道工序
试验路合格批
准承包人正式
开工并将试验
段作为工程的
一局部
符合条件
批准承包人
单项工程
开工
工程
验收
施工
监理
试验路段监理
开 工 前 准 备

图3-1

2)、导线水准点交接监理
设计
总 监 办
监理办、检验、复核
承包人复测、复核
承包人校桩、护桩
有问题
有问题

图4-13
3)、道路放样监理
复核复测合格
对放样桩和资
料有疑问等
放样、路中心桩、路基边缘桩、
桥涵位置桩
增补控制点、水准点桩
驻 地 办 复 桩
导线桩、水准点桩、逐桩坐标
导线桩、水准点桩、逐桩坐标
承包人保护所
有桩志不受损坏

图4-14

4)、原地面清理及填前压实监理
合格
·检查放样
·检查机具进场
目测现场清理、检查
不适宜材料的去除
检查洞穴、坑槽
回填、压实
批准开工
批准原地面碾压
签认、验收、批准上土
检查原地面碾压
合格

合格

图4-15
5)、挖方路基监理
·检查施工中开挖边线是否符合放样
·检测外侧边坡度是否符合设计
·土石方调运或废弃是否符合工艺
·检查平安消费落实情况

·审查承包人施工工艺消费平安规程
·确定土石方调运或废弃
·复核放样资料桩志
检查路槽内外边坡路基宽度排、截水沟位置废土堆高
签认中间交工
检 验 单
监 理 旁 站
批准工程开工

图4-16

6)、路基填料监理
承包人踏勘料场取土样做比照试验
做压实试验确定干度及最正确含水量
批准各土场各层次的干度和最正确含水量

图4-17
7)、填方用土质量监理
选定土场取样进展击实、液塑限试验
承包人
监理办审批
监理、承包人双方共同检测松铺厚度
进展碾压监理旁站
压 实 度 检 测
承 包 人 送 报 验 单
驻 地 办 审 批
进 行 下 道 工 序
监理试验室
平行试验
监理试验室按
规定频率抽验

不合格

不合格

图4-18

〔1〕、填方路基准备监理〔监理办〕
检查施工前的准备工作是否符合填土条件
监理工程师控制
·控制松铺系数
·控制土质、剔除杂物等
·不适宜材料控制不同土类混用
·控制几何线型
·控制外表大至平整
准备碾压〔不计量支付〕
监理旁站检查合格
批准上土

图4-19
〔2〕、填方压实监理〔监理办〕
·检查已铺土含水量有无不适用材料
·批准干度
·铺土是否大致平整压实机具到场
·松铺度
施工 ·控制含水量碾压遍数
监理 ·碾压程序和符合要求
旁站 ·处理外表病害
签 认 工 序 报 验 单
检 查
口头同意碾压
按频率抽验压实度检查各局部几何尺寸
不合格

图4-20

8)、路基整修监理〔监理办〕
复核承包人放样资料
批准承包人整修及资料
交 工 验 收
检验高程、平面位置、宽度、横坡度
平整度、边沟边坡外观质量
监理旁站
合格
合格

图4-21
爆破方案审查
爆破材料的检查
测量放样检查认可
装药、布导火线、堵塞检查
平安戒备检查
边坡撬挖检查
路堑断面边坡检查
交 工 验 收
·药室布置
·药量计算
·设计
·平安措施
9)、石方爆破工程监理工作流程

图4-22
3.2构造物回填
构造物回填是指构造物完工后用符合一定要求的材料分层填筑构造物与路基之间的遗留局部。构造物主要指通道、箱涵、挡墙、桥台等。
1.审查开工
回填开场前承包人应提交开工。监理办首先要审查回填技术方案是否可行基底处理是否完毕、合格回填材料是否符合要求并按要求频率予以抽查。同时检查压实机具是否适用及运转调试情况等。如具备开工条件即可批准开工。
2.检查确定回填范围
任一构造物回填之前承包人都应约请监理办检查确定回填范围。监理工程师根据要求、图纸注释和总监办、监理办、监理办下发的件检查各种类型构造物的回填范围及填前整修是否满足有关规定。
3.旁站监理构造物回填施工及抽查
旁站应对回填材料、施工限、压实度、压实厚度、施工工艺、施工工序及对构造物影响进展旁站监理。
4.回填工作的验收
回填工作的验收由监理办负责检查承包人的自检资料和旁站监理的检查资料。假如检查频率和检查结果均符合要求即可签字验收。
5.审查、签认中间交工证书
构造物回填工作验收合格后由承包人填写中间交工证书连同相应的开工申请单及质量检验单一并报监理办。监理办对上述全部内容审查合格后予以签认中间交工证书以作为中间计量和交工的根据。
6.监理程序框图
本小节主要含构造物回填监理流程、回填用料质量监理等程序框图。

1)、构造物回填监理程序：
备料试验
·土料试验
·石料试验
审批开工
·审核人、材料、机械
·审核基底压实度
·击实试验
·构造物强度
回填检查
·逐层检查压实度
·保证宽度及长度
·对构造物影响
基底处理
·去除松土
·切坡、挖台阶
补充

下一层施工
回填完毕
更改料场
继续
清底
加强碾压、改良
工艺或返工
签署中间交工证书
合格
合格
不合格
合格
不合格
同意
不同意
不合格

审 核
结 果

合格

审核
结果

审 核
结 果

审 核
结 果

图4-23

2)、回填用料质量监理程序

原 材 料 源
承包人自检
厂〔场〕质保书
承包人自检材料单
监理检测
材料进入施工现场使用
承包人按规定批量自检
并填写单
制止使用并自费运出现场
继 续 使 用
换
料
源
不合格
不合格
合格
监理办审批
试验监理
工程师审批

图4-24

3)、台背回填、锥坡砌筑监理程序
备料试验
·土料试验
·石料试验
基底处理
·去除松土
·切坡、挖台阶
台背回填检查
·逐层检查压实度
·保证宽度
枕梁
搭板
施工
下一层施工
下一层施工
锥坡砌筑监理
〔按圬工常规〕
加强
碾压
不合格
合格
继续
处理
不合格
合格
更
改
料
场
不合格
继续

审批开工
·审核人、材料、机械
·审核基底压实度
·击实试验
·砂浆配合比比照试验
同意
不同意

审核
结果

审核
结果

审核
结果

审核
结果

图4-25
3.3软土地基处理
根据不同的地质情况不同的设计采取不同的处理措施那么监理程序类似以下现分述如下：
砂砾垫层
1)、审查开工
开工前承包人应提交开工内容包括路段位置、长度、路基类型、原材料的开采、运输、数量和试验资料、施工方案和自检系统等最重要的是施工组织方案及保证措施。按规定程序报批后即可开工。此外还包括砂砾料的试验资料检测水准点的位置情况。假设上述各项合格即可签发开工。
2)、测量放样工作检查
测量放样由承包人进展报监理办复核审批。
3)、清理现场的检查
由监理办检查施工现场的清理工作假如到达了及的要求即可承包人进展下一步工作。
4)、工序检查
监理办按工序检查程序对以下工序进展检查验收每道工序检查认可后方可进入下道工序。
5)、单项工程的验收和审批中间交工证书
当路基完工后承包人进展自检合格后将自检资料及检验申请单报监理办、监理办。监理办组织验收〔请工作站派人参加〕合格后由监理办填写工程质量检验单。
承包人填写中间交工证书报监理办、监理办由工作站审批。
6)、监理程序框图

审查开工
检查现场清理情况
检查砂垫层宽度厚度抽查浸透系数
填质检单
检查设置的观测标志是否符合要求
旁站检查填筑质量观测频率和精度
分析观测资料判断是否满足工后沉降速率
复查验收填质检单
审 批 中 间 交 工 证 书

图4-26

3.3.3通道、箱涵
1、现场清理完毕或在软土地段土壤预压沉降完毕监理办应进展检测确认。
2、监理办按图纸或变更所确定的通道箱涵的位置、方向、与主线的交角、标高等项检查承包人放线结果。
3、监理办审查承包人申请开工中的具表达场、人员和设备装备情况、原材料〔包括钢材、水泥、砂石料、模板〕以及混凝土配合比均合格后报监理办批准开工申请承包人可进展施工。
4、在施工过程中监理办进展旁站监理并取样抽测。
5、隐蔽工程完成后在承包人自检的根底上由监理办必要时汇同监理办共同进展验收签认。
6、工程完成后监理办根据旁站记录、抽检结果以及承包人的自检记录即可审查承包人提出的中间交工证书报工作站审批。

7、通道、箱涵监理程序框图
检查审批现场清理或软土沉降完毕
准备材料机具的检查审批
检查审批开工及施工工艺
包括混凝土配比
旁站抽验箱涵通道施工
隐蔽工程验收
质量验收
中间交工证书
审查签认
回 填

图4-30
3.3.4防护及排水
1、路基防护
〔1〕、监理程序
监理办应审查开工检查〔路堑、路堤〕边坡清理和测量放线情况检验原材料和混合料配合比及其它准备工作情况具备条件允许开工。
〔2〕、质量控制
路基防护工程包括路堑和路堤边坡、堆坡、砼预制块的绿化和砌筑〔砼〕工程支挡工程等其质量控制应满足合同图纸、合同的要求。
〔3〕、工序检查
监理办按工序检查程序对以下工序进展检查验收每道工序检查认可后方可进入下道工序。
1〕、材料试验及混合料料配合比试验
2〕、测量放线
3〕、现场清理和整修
4〕、砌〔浇〕筑、喷洒〔播〕工序自检
5〕、监理办进展工序检查认可
6〕、分项工程?中间交工?
7〕、单项工程验收和签发?中间交工证书?

〔4〕、砂浆质量监理程序
料场

料厂〔场〕质保书

配合比设计

重
配

监理办
审批
不合格

按规定频率自检
监理、承包人双方共同取样

承包人填写砂浆强度

监理办
审批

承包人自检
现场监理或试验人员
按监理抽检频率取样
不合格
重做或
补强
合格

认 可

图4-32
〔5〕、圬工砌体质量监理程序
备料检查
·强度试验

·块度、厚度

·修凿规格
·材料作废
·停顿收料
勾缝检查
·砂浆标
·嵌深
·缝宽
养生
凿除
重勾
不合格
合格
同意开工
合格
不合格
合格
定位测量
检 查
承包人重测
不合格
合格
签发分项工程完工证书

开工审批

·人、材料准备

·测量合格

·砂浆试验

·备料合格
撤除返工
砌体开工
·砂浆检查
·平整度
·缝度
·外形尺寸
不合格
审核
结果
审核
结果
审核
结果
审核
结果

图4-33
〔6〕、支挡构造物监理程序
监理工作工程
施工程序
基底清理、整平
砂石、水泥备料
构造物根底开挖
填报?隐蔽工程
验收单?
监理旁站
现场抽查签发?隐
蔽工程质量验收单?
圬工砌筑
监理旁站
回填材料
备料及回填
洒水养护
填报?质量验收单?
支挡构造物质量认可
几何尺寸检查、填
写?质量验收单?
报送
合格
送
至

图4-34
2、排水工程
〔1〕、监理程序
除应按路基防护监理程序外还应审查全线〔段〕排水系统的设计是否完备地面水是否都能顺畅地进入排水设施系统否那么不得开工。
〔2〕、质量控制
排水工程〔系统〕包括截水沟、排水沟、边沟、横向排水沟等其质量控制应满足合同图纸和合同的要求。
〔3〕、工序检查
监理办应按工序检查程序对以下工序进展检查验收每道工序检查认可后方可进入下道工序。
1〕、材料试验及混合料配合比试验
2〕、测量放线
3〕、现场清理与整修
4〕、砌〔浇〕筑工序自检
5〕、监理办进展工序检查认可
6〕、分项工程?中间交工?
7〕、单项工程验收和签发?中间交工证书?

〔4〕、排水及小型构造质量监理程序框图

·审查施工工艺
·按承包人开工先后顺序安排监理工作
·检查施工放样
·复核承包人推荐的砂浆混凝土混合比
构件 ·检查预制场
·检查钢筋模板混凝土
预制 ·压试件考察混凝土
根底 ·以中心桩为根据检验开挖断面
·测定基底标高
工程 ·目测基底承载力必要时作试验
预制安装洞口铺筑处理
下部 ·圬工砌体质量检查
工程 ·混凝土强度模板钢筋检查
预制件进场检验
签认中间交工报验单
检验合格
签认隐蔽
工程报验单
签认工序
报 验 单
检查符合要求批准开工
·消费厂考察
·抽查模板钢
筋混凝土
·压试件考察
混凝土
检验合格
合格

图4-35

3.3.6砌体工程
1、砌体工程包括石砌锥坡、护坡、护肩、路缘带、河床铺砌等石砌或予制块铺砌工程。
2、监理办审查分项工程开工。
3、测量放线及材料和混合料配合比试验的审核审批。
4、砌筑前应对坡面或基面进展夯实、整理方可开场铺砌。并检查现场材料。
5、砌〔石〕块应互相咬接砌体应砂浆饱满砌缝、平整度应满足要求。
6、施工过程中监理人员应旁站监视并按规定进展抽检。
7、签认承包人工序自检。
8、现场分项工程验收签认中间交工证书。
9、砌体工程及回填土监理程序框图见图4-24、图4-16、图4-16。
10、砂浆质量监理程序框图见图4-23。

4、桥梁监理
