建设工程质量检测项目汇编.docx

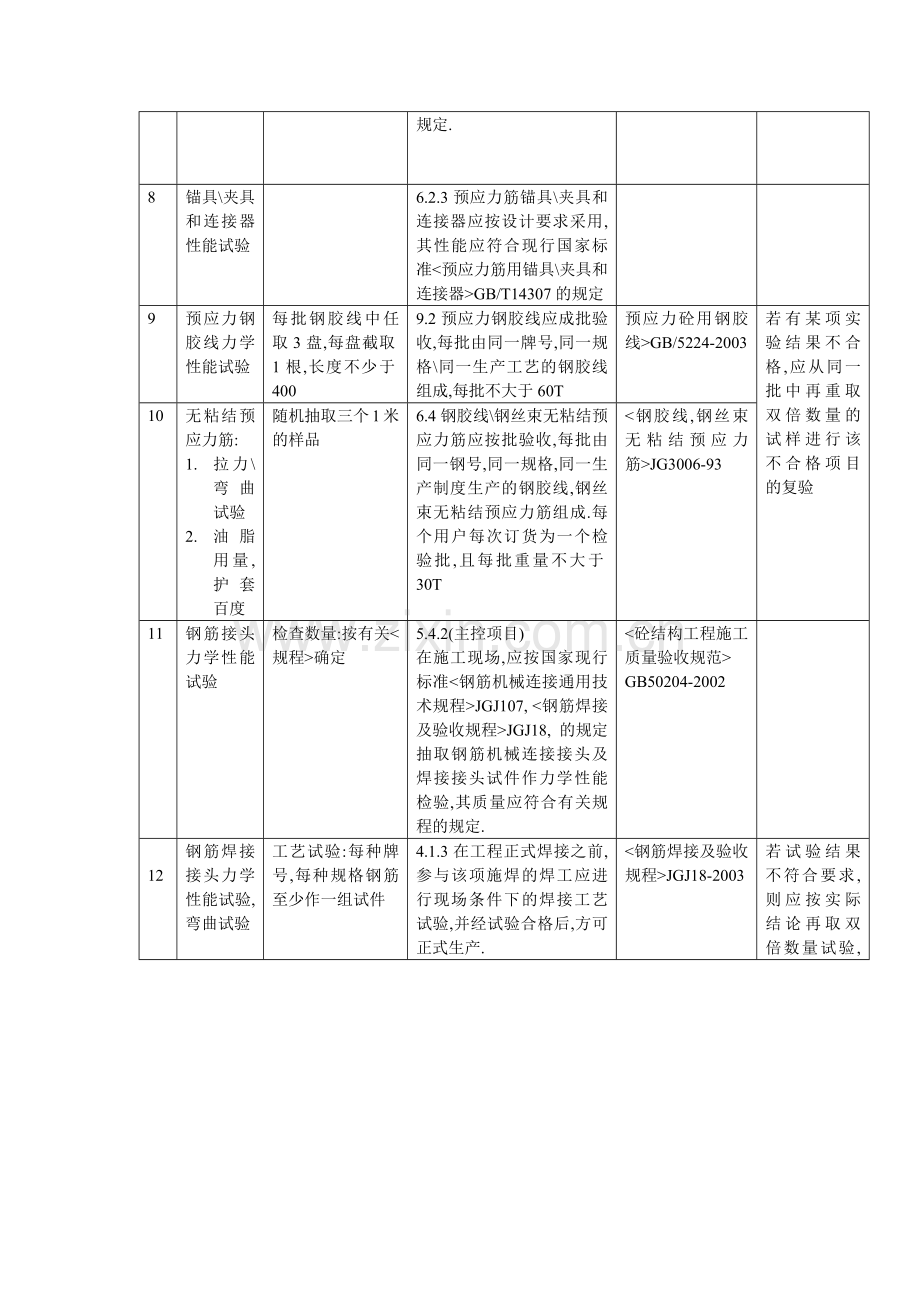

建设工程质量检测项目汇编第一部分：建筑工程材料见证类检测（含部分地基、空气、钢结构）序号检测项目送样数量取样频率（分批方法）标准规范名称备注1钢筋力学性能检验检查数量：按进场的批次和产品的抽样检验方案确定5.2.1钢筋进场时,按现行国家标准GB1499等的规定抽取试件作力学性能检验,其质量必须符合有关标准的规定GB50204-2002若有某项实验结果不合格,应从同一批中再重取双倍数量的试样进行该不合格项目的复验2钢筋化学成分或其他专项检验5.2.3当发现钢筋脆断,焊接性能不良或力学性能显著不正常等现象,应对该批钢筋进行化学成分检验或其他专项检验3热轧光圆钢筋拉伸冷弯试验拉伸2根(长度不少于400mm)冷弯2根(长度不少于400mm)7.2钢筋应按批进行检查和验收,每批重量不大于60T.每批应同一牌号同一炉罐号同一规格同一交货状态的钢筋组成GB13013-914热轧带肋钢筋力学性能弯曲性能试验拉伸2根(长度不少于400mm)冷弯2根(长度不少于400mm)8.2钢筋应按批进行检查和验收,每批重理不大于60T.超过60T部分,每增加40T ,增加一个拉伸和一个弯曲.每批应由同一牌号,同一炉缺罐号同一规格的钢筋组成GB1499. 2-20075热轧圆盘条拉伸和冷弯试验拉伸1根,冷弯2根(长度均不少于400mm)7.2盘条应按批验收,每批由同一牌号,同一炉缺罐号同一尺寸的盘条组成,其重理不得大于60TGB/T71-19976冷轧带肋钢筋拉伸弯曲试验拉伸试验逐盘1个(长度不少于400),弯曲试验每批2个(长度不少于400)8.2钢筋应成批验收,每批应由同一牌号,同一炉缺罐号同一规格同一级别的钢筋组成,每批不大于50TGB13788-20007预应力筋力学性能检验检查数量:按进场的年批次和产品的抽样检验方案6.2.1预应力筋进场时,应按现行国家标准GB/T5224等的规定抽取试件作力学性能检验,其质量必须符合有关标准规定.GB50204-20028锚具夹具和连接器性能试验6.2.3预应力筋锚具夹具和连接器应按设计要求采用,其性能应符合现行国家标准GB/T14307的规定9预应力钢胶线力学性能试验每批钢胶线中任取3盘,每盘截取1根,长度不少于4009.2预应力钢胶线应成批验收,每批由同一牌号,同一规格同一生产工艺的钢胶线组成,每批不大于60T预应力砼用钢胶线GB/5224-2003若有某项实验结果不合格,应从同一批中再重取双倍数量的试样进行该不合格项目的复验10无粘结预应力筋:1. 拉力弯曲试验2. 油脂用量,护套百度随机抽取三个1米的样品6.4钢胶线钢丝束无粘结预应力筋应按批验收,每批由同一钢号,同一规格,同一生产制度生产的钢胶线,钢丝束无粘结预应力筋组成.每个用户每次订货为一个检验批,且每批重量不大于30TJG3006-9311钢筋接头力学性能试验检查数量:按有关确定5.4.2(主控项目)在施工现场,应按国家现行标准JGJ107, JGJ18, 的规定抽取钢筋机械连接接头及焊接接头试件作力学性能检验,其质量应符合有关规程的规定.GB50204-200212钢筋焊接接头力学性能试验,弯曲试验工艺试验:每种牌号,每种规格钢筋至少作一组试件4.1.3在工程正式焊接之前,参与该项施焊的焊工应进行现场条件下的焊接工艺试验,并经试验合格后,方可正式生产.JGJ18-2003若试验结果不符合要求,则应按实际结论再取双倍数量试验,对不符合要求的项目进行复验或调换焊接工人或调换材料等3个拉伸和3个弯曲试验在同一批中若有几种不同直径的钢筋焊接接头,应在最大直径钢筋接头中切取3个试件.作拉伸试验.5.3.1钢筋闪光对焊接头在同一台班内,由同一焊工完成的300个同牌号,同直径钢筋焊接接头应作为一批.当同一台班焊接接头较少,可在一周内累计计算;累计仍不足300个接头时,应按一批计算.5.4.1钢筋电弧焊接头在现浇砼结构中,应以300个同牌号钢筋,同型式接头作一批; 在房屋结构中,应在不超过二楼层中300个同牌号钢筋,同型式接头作为一批.12钢筋焊接接头力学性能试验,弯曲试验在同一批中若有几种不同直径的钢筋焊接接头,应在最大直径钢筋接头中切取3个试件.作拉伸试验.5.5.1钢筋电渣压力焊接头在现浇砼结构中,应以300个同牌号钢筋接头作为一批;在房屋结构中,应在不超过2楼层中300个同牌号钢筋作为一批, 当不足300个时,仍应作为一批JGJ18-2003若试验结果不符合要求,则应按实际结论再取双倍数量试验,对不符合要求的项目进行复验或调换焊接工人或调换材料等钢筋气压焊接头在现浇砼结构中,应以300个同牌号钢筋接头作为一批;在房屋结构中,应在不超过2楼层中300个同牌号钢筋作为一批, 当不足300个时,仍应作为一批.柱,墙的竖向钢筋连接中,应从每批接头中随机切取3个3个接头,作拉伸试验;在梁,板的水平钢筋连接中,应另切取3个接头作弯曲试验.3个接头作拉伸试验.钢筋长度200,钢板长,宽长度605.7.2预埋件钢筋T型接头当进行力学性能检验时,应以300件同类型埋件作为一批.一周内连续焊接时,可累计计算.当不足300件时,亦应按一批计算.13钢筋机械连接接头工艺检验,单向拉伸试验工艺试验每种规格钢筋接头试件不少于3根,单向拉伸试验每一验收批截取3个试件6.0.4 接头的现场检验按验收批进行.同一施工条件下采用同一批材料的同等级同形式,同规格接头,以500个为一个验收批进行检验与验收,不足500个也作为一个验收批.JGJ107-2003如有一个试件的强度不符合要求,应再取6个试件进行复验.14钢材复验按有关标准切取样坯,每一检验批一组4.2.2对属于下列情况之一的钢材进行抽样复验.1.进口钢材;2.混批钢材;3.板厚大于等于40且设计有Z向性能要求的厚板;4.建筑结构安全等级为一级,大跨度钢结构中主要受力构件的钢材;5.设计有复验要求的钢材;6.对质量有疑义的钢材GB50205-200115焊接材料(电焊条复验)4.3.2重要钢结构采用的焊接材料应进行抽样复验16高强度大六角头螺栓连接副扭矩系数复验每螺栓批抽取8套4.4.2高强度大六角头螺栓连接副应按本规范附录B的规定检验其扭矩系数17扭剪型高强度螺栓连接副预拉力复验每螺栓批抽取8套4.4.3扭剪型高强度螺栓副应按本规范附录B的规定检验预拉力18高强度螺栓表面硬度试验抽查8只4.4.5对建筑结构安全等级为一级,跨度为40米及以上的螺栓球节点钢网架结构,其连接高强度螺栓应进行表面硬度试验.19焊缝探伤全数检查5.2.4设计要求全焊透的一,二级焊缝应采用超声波探伤进行内部缺陷检验,超声波探伤不能对缺陷作出判断时,应采用射线探伤.20普通螺栓实物最小荷载试验每一规格螺栓抽查8个6.2.1普通螺栓作为永久性连接螺栓时,当设计有要求或对其质量有疑义时,应进行螺栓实物最小拉力载荷复试21高强度螺栓连接摩擦面的抗滑移系数检验2000T为一制造批,每批三组试件6.3.1钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移试验和复验.22钢网架结构节点承载力试验每项试验作3个试件12.3.3对建筑结构安全等级为一级,跨度40米及以上的公共建筑钢网架结构,且设计有要求时,应按下列项目进行节点承载力试验: 1.焊接球节点; 2.螺栓球节点23钢结构防火涂料的粘结强度,抗压强度复验按规定取样14.3.2钢结构防火涂料的粘结强度,抗压强度应符合国家现行标准CECS24:90的规定. 检查数量:每使用100T或不足100T薄涂型防火涂料应抽检一次粘结强度;每使用500T或不足500T厚涂型防火涂料应抽取一次粘结强度和抗压强度.检验方法: 检查复验报告.24水泥强度,安定性,及其它必要的性能指标复验按规定抽取12KG水泥检查数量按同一生产厂家,同一等级,同一品种且连续进场的水泥,不超过200T为一批,对其强度,安定性及其它必要的指标复验.嘉兴市建设工程质量监督站2004第1期4.0.1水泥进场使用前,应分批对强度安定性进行复验.检验批应以同一生产厂家,同一编号为一批GB50203-200224水泥强度,安定性,及其它必要的性能指标复验按规定抽取12KG7.2.1水泥进场时应对其品种,级别,包装或散装仓号,出厂日期等进行检查,并应对其强度,安定性及其它必要的指标进行复验.检查数量: 按同一生产厂家,同一等级,同一品种,同一批号,且连续进场的水泥,袋装不超过200T 为一批, 散装不超过500T 为一批,每批抽取不少于一次.GB50204-20024.13抹灰工程应对水泥的凝结时间和安定性进行复验GB50210-2001水泥凝结时间,安定性复验8.1.3饰面板(砖)工程应对粘贴水泥的凝结时间安定性和抗压强度进行复验水泥凝结时间,安定性,及抗压强度复验25砼用砂,石复验检查数量:按进场的批次和产品的抽样检验方案确定7.2.5普通砼所用的粗,细骨料质量应符合国家现行标准JGJ53,JGJ52, 的规定.检验方法: 检查进场复验报告GB50204-2002砂颗粒级配、含泥量和泥块含量检验取不同部位共8份为一组，每组30KG4.0.1用大型工具(如:火车,货船,汽车)的运输,以400m3或600T为一个验收批.采用小型工具(如拖位机等)应以200 m3或300T为一批,不足上述数量者以一批论.4.0.2当砂的质量比较稳定,进料量又较大时,可以1000T为一验收批.JGJ52-20065.1.2若检验不合格时,应重新取样,对不合格项进行加倍复验.石颗粒级配,含泥量,泥块含量及针,片状颗粒含量检验，碱集料反应（必检）取不同部位16份为一组。每组：最大粒径31.5mm,不少于50KG,最大粒径40mm，不少于60KG4.0.1用大型工具(如:火车,货船,汽车)的运输,以400m3或600T为一个验收批.采用小型工具(如拖位机等)应以200 m3或300T为一批,不足上述数量者以一批论.4.0.2当砂的质量比较稳定,进料量又较大时,可以1000T为一验收批.JGJ52-20065.1.2若检验不合格时,应重新取样,对不合格项进行加倍复验.26砼用水试验：水的PH值，不溶物，可溶物，氯化物，硫酸盐，硫化物的含量，碱含量测定同一水源检查不应少于一次7.2.6拌制砼宜采用饮用水;当采用其它水源时,水质应符合国家现行标准JGJ63的规定检验方法,检查水质试验报告 GB50204-2002允许重新取样,加倍试件组数进行复验.备注:嘉兴市对砼施工企业资质要求,企业每月检测一次砼.15L5.1.3地表水宜在水域中心部位,距水面100mm以下采集.地下水应在放水冲洗管道后接取.再生水应在取水管道终端接取.设备洗刷水应沉淀后,在池中距水面100mm以下采集.5.2.3地表水每6个月检验一次;地下水每年检验一次;再生水每三个月检验一次;在质量稳定一年后每6个月一次;砼企业设备洗刷水每3个月检验一次,在质量稳定后,一年一次. JGJ63-200627砼用外加剂复验7.2.2砼中掺用外加剂的质量及应用技术应符合现行国家标准GB8076 ; GB50119等和有关环境保护的规定.检验方法:检查进场复验报告. GB50204-200228砼用掺合料复验; 粉煤灰检验; 细度烧失量等每一编号为一取样单位10个以上不同部位到至少3KG7.2.4砼中掺用矿物掺合料的质量应符合现行国家标准GB1596等规定.检查方法:检查进场复验报告GB/T1596-20058.1.1编号,以连续供应200T相同等级,相同种类的粉煤灰为一编号.不足200T按一个编号.注:粉煤灰质量按干灰(含水量少于1%)含水量,三氧化硫,游离氧化钙,安定性29砼中氯化物和碱的总今量检测7.2.3砼中氯化物和碱的总含量应符合现行国家标准GB50010和设计的要求.检验方法:检查原材料试验报告和氯化物,碱的总含量计算书.GB50204-200230预制构件承载力,挠度和裂缝宽度,抗裂检验每批抽取一个构件9.3.1预制构件应按标准图或设计要求的试验参数及检验指标进行结构性能试验31砼配合比设计水泥,砂,石子分别不少于30KG,50KG,70KG 各需使用掺合料或外剂,应按预计掺量一同送样7.3.1砼应按国家现行标准JGJ55的有关规定,根据砼强度等级,耐久性和工作性等要求进行配合比设计.检验方法:检查配合比设计资料6.1.1进行砼配合比试配时应采用工程中实际使用的原材料.砼的搅拌方法,宜与生产时使用的方法相同JGJ55-2000砼开盘鉴定试件强度试验每组三个试块7.3.2首次使用的砼配合比应进行开盘鉴定,其工作性应满足设计配合比的要求.开始生产时应至少留置一组标养试件,作为验证配合比的依据.检验方法:试件强度试验报告.GB50204-2002七,开盘鉴定砼试块,主要作用是验证首次使用的砼配合比,如施工单位有配合比的历史积累,对使用的配合比有充分的经验和把握;可以不留置.以下情况:一般也认为属于首次使用的砼配合比:1,外地施工企业首次进嘉兴施工;2,砼配合比中含有首次使用的材料成分(包括外加剂)3,对设计配合比作较大调整嘉兴市建设工程质量监督站2004第一期31砼试件抗压强度试验每组三个试块7.4.1结构砼的强度等级必须符合设计要求.取样与试件留置应符合下列规定:1,每拌制100盘且不超过100m3的同配合比的砼,取样不得少于一次;2,每工作班拌制的同一配合比的砼不足100盘时,取样不得少于一次;3,当一次连续浇筑超过1000时,同一配合比的砼每200取样不得少于一次;4,每一楼层,同一配合比的砼,取样不得少于一次;5,每次取样应至少留置一组标养试块,同条件养护的留置组数根据实际需要确定.检验方法:检查试件强度试验报告砼结构工程施工质量验收规范GB50204-2002嘉兴建委2001070号文件: 砼,砂浆试块表面必须用硬笔刻写制作日期,强度等级,结构部位三个标识,送检单位按要求填写,不得涂改.并由见证人和取样人分别签字,见证单位盖章确认D,0,1 砼结构实体检验用同养试件的留置方式和取样数量,应按下列要求: 同一强度等级的同养试件,其留置的数量应根据砼工程量和重要性确定,不宜少于10组,且不应少于3组.基桩砼: 结构形式为单桩单柱,一个承台(二桩以上)必须有一组试件.每十根沉管灌注桩留置的试件不少于一组.成孔灌注桩每根留置一组试件.嘉兴市质量监督站4.231砼试件抗压强度试验每组三个试块8.2.2构造柱,芯柱组合砌体构造,配筋砌体剪力墙构件的砼或砂浆的强度等级应符合设计要求.抽检数量:各类构件每一检验批砌体至少应作一组试块.检验方法:检查砼或砂浆试块试验报告GB50203-200232砼试件抗压强度试验每组三个试块3.0.16检验水泥砼和水泥砂浆强度的组数,按每一层(或检验批)建筑地面工程不应少于一组.当每一层(或检验批)建筑地面工程面积大于1000时,每增加1000应增作一组试块;小于1000按其计算.当改变配合比时,亦应相应地制作试块组数.GB50209-20024.8.9水泥砼垫层的砼强度等级应符合设计要求,且不小于C10.检验方法:检查配合比通知单及检测报告4.9.7找平层:水泥砂浆体积比或水泥砼强度等级应符合设计要求,且水泥砂浆体积比不应少于1:3(或相应的强度等级);水泥砼强度等级不应小于C15.检验方法:检查配合比通知单及检测报告5.2.4水泥砼面层的强度等级应符合设计要求,且其强度等级不应少于C20,水泥砼垫层兼面层强度等级不应小于C15.检验方法:检查配合比通知单及检测报告5.6.8防油渗砼的强度等级的抗渗性能必须符合设计要求,且强度等级不应小于C30;防油渗涂料抗拉粘结强度不应小于0.3MPA.检验方法:检查配合比通知单及检测报告33砼试件抗渗性能试验每组六个试件7.4.2对有抗渗要求的砼结构,其砼试件应在浇筑地点随机取样.同一工程,同一配合比的砼,取样应不少于一次,留置组数可根据实际需要确定.检验方法:检查试件抗渗试验报告GB50204-20024.1.5连续浇筑砼每500应留置一组抗渗试件,且每项工程不得少于两组.采用预拌砼的抗渗试件,留置组数应视结构的规模和要求而定GB50208-20024.1.8防水砼的抗压强度的抗渗压力必须符合设计要求.检查方法:检查砼抗压抗渗试验报告.34回弹法检测砼强度抽检数量在现场商定4.1.2检测两种方法:1.单个检测:适用于单个结构或构件的检测;2.批量检测:适用于在相同的生产工艺条件下,砼强度相同,原材料,配合比,成型工艺,养护条件基本一致且龄期相近的同类结构或构件.按批检测构件,抽检数量不得少于同批构件总数的30%且构件数量不得少于10件.6.2.1-6 龄期14-1000d;6.2.1-7抗压强度10-60MPAJGJ/T23-2001检测面表层干燥,检测应避免在潮湿雨天进行3536钻芯法检测砼强度砌筑砂浆配合比设计取样部位,依据本规程在现场确定水泥,砂分别不少于10KG,50KG若需使用掺加料或外加剂应按预计掺量一同送样3.2.1钻芯法确定检测批的砼强度值时,芯样试件的数量应根据检测批的容量确定.一,按单个构件检测时,每个构件的钻芯数量不得少于3个;对于较小构件,可取2个.二,按批量检测时,标准芯样的最小样本量不宜少于15个,小直径芯样试件的最小样本数量应适当增加4.0.6砌筑砂浆应通过试配确定配合比.当砌筑砂浆的组成材料有变更时,其配合比应重新确定.CECS03:2007GB50203-20021.0.3砂浆配合比设计,应根据原材料的性能和砂浆的技术要求及施工水平计算并经试配后确定JGJ98-20003.0.1砌筑砂浆用水泥的强度等级应根据设计要求进行选择.水泥砂浆采用的水泥其强度等级不宜大于32.5级;水泥混合砂浆采用的水泥,其强度等级不宜大于42.5级37砂浆试件抗压强度试验每组六个4.0.12抽检数量:每一检验批且不超过250砌体的各种类型及强度等级的砌体砂浆,每台搅拌机应至少抽检一次.检验方法:最后检查试块强度试验报告单(GB50203-2002)5.3.3水泥砂浆面层的体积比(强度等级)必须符合设计要求;且体积比应为1:2,强度等级不应少于M15.检验方法:检查配合比通知书单和检测报告.(GB50209-2002)5.4.3水磨石面层的结合层的水泥砂浆体积比宜为1:3,相应的强度等级不应小于M105.4.7水磨石面层拌合料的体积比应符合设计要求,且为1:1.5-1:2.5(水泥:石粒).检验方法:检查配合比通知单和检测报告.5.5.5水泥钢(铁)屑面层抗压强度不应小于40MPA,结合层体积比1:2(相应的强度等级不应小于M15)(1)试件面标识要求同砼试件;(2)地面砂浆试件留置的组数同砼试件第3.0.16条一样.每工作班留置一组(六个试件)6.5.5预应力孔道灌浆:灌浆用水泥浆的抗压强度不应小于30N/MM2,检验方法:检查水泥浆试件强度试验报告38砖试验15块5.2.1砖和砂浆的强度等级必须符合设计要求.抽检数量:每一生产厂家的砖到现场后,按烧结砖15万块,多孔砖5万块,灰砂砖及粉煤灰砖10万块各为一检验批,抽检数量一组.检验方法:查砖和砂浆试块试验报告(GB50203-2002)39砼小型空心砌块试验10块6.2.1小砌块和砂浆的强度等级必须符合设计要求.抽检数量:每一生产厂家,每一万块小砌块至少抽检一组,用于多层以上建筑基础和底层的小砌块抽检数量不小于2组.检验方法:查小砌块和砂浆试块试验报告(GB50203-2002)40石材试验7.2.1石材及砂浆强度等级必须符合设计要求.抽检数量:同一产地的石材至少应抽检一组.检验方法:石材,砂浆检查试块试验报告.41砼普通砖试验15块8.2批量: 3.5万块-15万块为一批,不足3.5万块按一批 NY/T671-200342砼多孔砖复试15块6.1.1进入施工现场的砼多孔砖每批5万块或对质量有异议,应按砼多孔砖产品标准的规定进行抽检复试DB33/1014-200343贯入法测试砌体砂浆强度不应少于6个构件4.2.2按批抽样检测时,应取龄期相近的同楼层,同品种,同强度等级砌筑砂浆且不大于250砌体为一批,抽检数量不应少于砌体总构件数的30%,且不应小于6个构件(以面积不大于25的砌体或构筑物为一个构件),基础砌体可按一个楼层计JGJ/T136-2001基础部分需挖去泥土扫净并晒到干燥44回弹法现场砌体砂浆强度检测宜选在承重墙的可测面上,并避开门窗洞口及预埋件等附近的墙体.测位面积宜大于0.3.每个测点内均匀布置12个弹击点.45原位轴压法现场砌体强度检测同一墙体上,测点不宜多于1个,宜选在沿墙体长度的中间部位,多于一个时,其水平净距不得小于2米.第3.2.2第一检测单元内,应随机选择6个构件(单片墙,柱)作为6个测区.当一个检测单元不足6个构件时,应将每个构件作为1个测区.GB/T50315-200046建筑物变形:位移观测,沉降监测1,建筑场地沉降观测点位布置5.2.2,观测周期5.2.52,基坑回弹观测点位布置5.3.2,观测周期5.2.63,地基土分层沉降观测点位布置5.4.2,观测周期5.4.64,建筑沉降观测点位布置5.5.2,观测周期5.5.55,建筑主体倾斜观测点布置6.2.2,观测周期6.2.56,建筑主体水平位移观测点布置6.3.1,观测周期6.3.37,基坑壁侧向位移观测周期6.4.78,建筑场地滑坡观测测点布置6.5.2,观测周期6.5.59,挠度观测测点布置6.6.3 JGJ/T8-200747屋面防水材料3.0.6屋面工程所采用的防水,保温隔热材料应有产品合格证书和性能检测报告,材料的品种,规格,性能应符合现行国家产品标准和设计要求.材料进场后,应按本规范附录A,附录B的规定抽样复验,并提出试验报告48不少于1平方米B.0.2建筑防水工程材料现场抽样复验,物理性能检验项目如下:(GB50207-2002)大于1000卷抽5卷,每500-1000卷抽4卷,100-499卷抽3卷,100卷以下抽2卷,进行规格尺寸和外观质量检查.在外观质量检验合格的卷材中,任取一卷作物理性能试验.(1)沥青防水卷材纵向拉力,耐热度,柔度,不透水性(2)高聚物改性沥青防水卷材拉力,最大拉力时延伸率,耐热度,低温柔度,不透水性(3)合成高分子防水卷材断裂拉伸强度,扯断伸长率,低温弯折,不透水性(4)高聚物改性沥青防水涂料每10T为一批,不足10T按一批抽样,不小于25KG固含量,耐热度,柔度,不透水性,延伸(5)合成高分子防水涂料固体含量,拉伸强度,断裂延伸率,柔性,不透水性(6)胎体增强材料每3000平方米为一批,不足的按一批抽样拉力,延伸率(7)改性石油沥青密封材料每2T为一批,不足按一批耐热度,低温柔性,拉伸粘结性,施工度(8)合成高分子防水密封材料每一T为一批,不足的按一批拉伸粘结性,柔性(9)油毡瓦同一批至少抽一次耐热度,柔度49地下防水材料复验(1)高聚物改性沥青防水卷材不少于1平方米3.0.6地下防水工程所使用的防水材料,应有产品合格证和性能检测报告,材料的品种,规格,性能应符合现行国家产品标准和设计要求.对进场防水材料应按本规范附录A和附录B的规定抽样复验,并提出试验报告.(GB50208-2002)大于1000卷抽5卷,每500-1000卷抽4卷,100-499卷抽3卷,100卷以下抽2卷,进行规格尺寸和外观质量检查.在外观质量检验合格的卷材中,任取一卷作物理性能试验.(2)合成高分子防水卷材B.0.2建筑防水工程材料现场复验.物理性能检验项目如下:拉力,最大拉力时延伸率,低温柔度,不透水性断裂拉伸强度,扯断伸长率,低温弯折,不透水性(3)沥青基防水涂料每工作班生产量为一批抽样,不少于2KG固含量,耐热度,柔性,不透水性,延伸率(4)无机防水涂料每10T为一批,不足的安一批,不少于2KG抗折强度,粘结强度,抗渗性(5)有机防水涂料每5T为一批,不足的为一批,不少于2KG固体含量,拉伸强度,断裂延伸率,柔性,不透水性(6)胎体增强材料每3000平方米为一批,不足的安一批拉力,延伸率(7)高分子防水材料止水带每月同标记的止水带产量为一批拉伸强度,扯断伸长率,撕裂强度(8)高分子防水材料遇水膨胀橡胶每月同标记的膨胀橡胶产量为一批抽样拉伸强度,扯断伸长率,体积膨胀倍率(9)改性石油沥青密封材料同屋面工程同屋面工程(10)合成高分子密封材料50外墙金属窗,塑料窗三性试验每组三樘5.1.3(1)门窗工程应对下列材料及其性能指标复验(2)建筑外窗金属窗,塑料窗的抗风压性能,空气渗透性能和雨水渗透性能(GB50210-2001)5.3.1试件的数量同一窗型,规格尺寸应至少三樘试件GB/T7106-2002GB/T7107-02GB/T7108-02门窗的复试要求为:门窗面积100-1000平方的检测一组,大于1000的适当增加嘉兴市工程质量监督站,建筑资料17说明外窗抗风压性能检验每个单位工程的外窗至少抽查一组(三樘).当一个单位工程外窗有2个以上品种,类型和开启方式时,每种品种类型和开启方式的外窗均应抽查不少于一组(三樘)嘉兴市工程质量监督站,建筑资料17说明51幕墙工程9.1.24,国家指定检测机构出具的硅酮结构胶相容性和剥离粘结性能试验报告;5,后置埋件的现场拉拔强度检测报告;6,抗风压性能,空气渗透性能,雨水渗漏性能及平面变形性能检测报告.8,防雷装置测试记录9.1.3幕墙工程应对下列材料及其性能指标复验:1,铝塑复合板的剥离强度;2,石材的弯曲强度,室内用花岗石的放射性;3,玻璃幕墙用结构胶的邵氏硬度,标准条件拉伸粘结强度,相容性试验;石材用结构胶的粘结强度;石材用密封胶的污染性.(GB50210-2001)52玻璃遮阳系数,可见光透射比每批随机抽取三片试验同一颜色, 同一工艺,同一等级,稳定连续生产的产品为一批GB/T1801-2002同一厚度,同一系列可见光透射比,同一颜色,同一工艺,同一等级,稳定性连续生产的为一批GB/T18915.1-2002GB/T18915.2-200253人造木板甲醛含量复验同批次,同规格,同型号取样0.5平方3.2.1民用建筑工程室内用人造木板及饰面人造木板,必须测定游离甲全含量或游离甲全释放量.(GB50210-2001)以下工程应对人造木板甲全含量复验:5.1.3门窗工程6.1.3吊顶工程7.1.3轻质隔墙工程12.1.3细部工程(橱柜,窗帘盒,窗台板,门窗套等)54人造木板甲醛含量复验同批次,同规格,同型号取样0.5平方5.2.4民用建筑工程室内装修采用的某一种人造木板或饰面人造木板大于500平方时,应对不同产品分别进行测定游离甲全含量或游离甲全释放量.GB50325-200155室内花岗石的放射性复验取样二份,每份不少于3KG3.0.4建筑地面采用的大理石,花岗石等天然石材必须符合国家现行行业标准JC518中有关材料有害物质的限量规定,进场应具有检测报告GB50209-20023.0.3进场材料中应有中文质量合格证明文件,规格,型号及性能检测报告,对重要材料应有复验报告以下工程的室内用花岗石放射性应进行复验:8.1.3饰面板工程9.1.3幕墙工程GB50210-20015.2.2民用建筑工程室内饰面采用的天然花岗石,当总面积大于200平方米时,应对不同产品分别进行放射性指标的复验.GB50325-200156 外墙陶瓷面砖的吸水率复验至少30块且面积不小于1平方米8.1.33,应对外墙陶瓷面砖的吸水率指标复验GB50210-20014.1每种类型的砖用10块整砖测试4.2如每块砖的表面积大于0.04平方,只需用5块整砖作测试4.3如每块砖的质量小于50克时,则需足够数量的砖使每种测试样品达50-100克GB/T3810.3-199957外墙饰面砖粘结强度检测一组3块8.1.2-4外墙饰面砖样板件的粘结强度检测报告GB50210-20013.0.3.1现场镶贴的外墙饰面砖工程:每300平方同类墙体取1组试样,每组3个,每一楼层不得小于1组,不足300平方同类墙体,每两楼层取1组试件,每组3个.JGJ110-9758后置埋件拉拔检测每批0.1%,且不小于3根下列工程应对后置埋件进行检测:8.1.2饰面板(砖)工程9.1.2幕墙工程GB50210-2001非破坏性检验为不合格时,应另抽不少于3根锚栓作破坏性检验判断59后置埋件拉拔检测每批0.1%,且不小于3根A.2.1锚固抗拔承载力现场非破坏性检验可采用随机抽样办法取样A.2.2同规格,同型号,基本相同部位的锚栓组成一个检验批,抽取数量按每批锚栓数量的0.1%计算,且不少于3根
