全现浇结构（大模板）轻骨料混凝土施工交底记录.doc

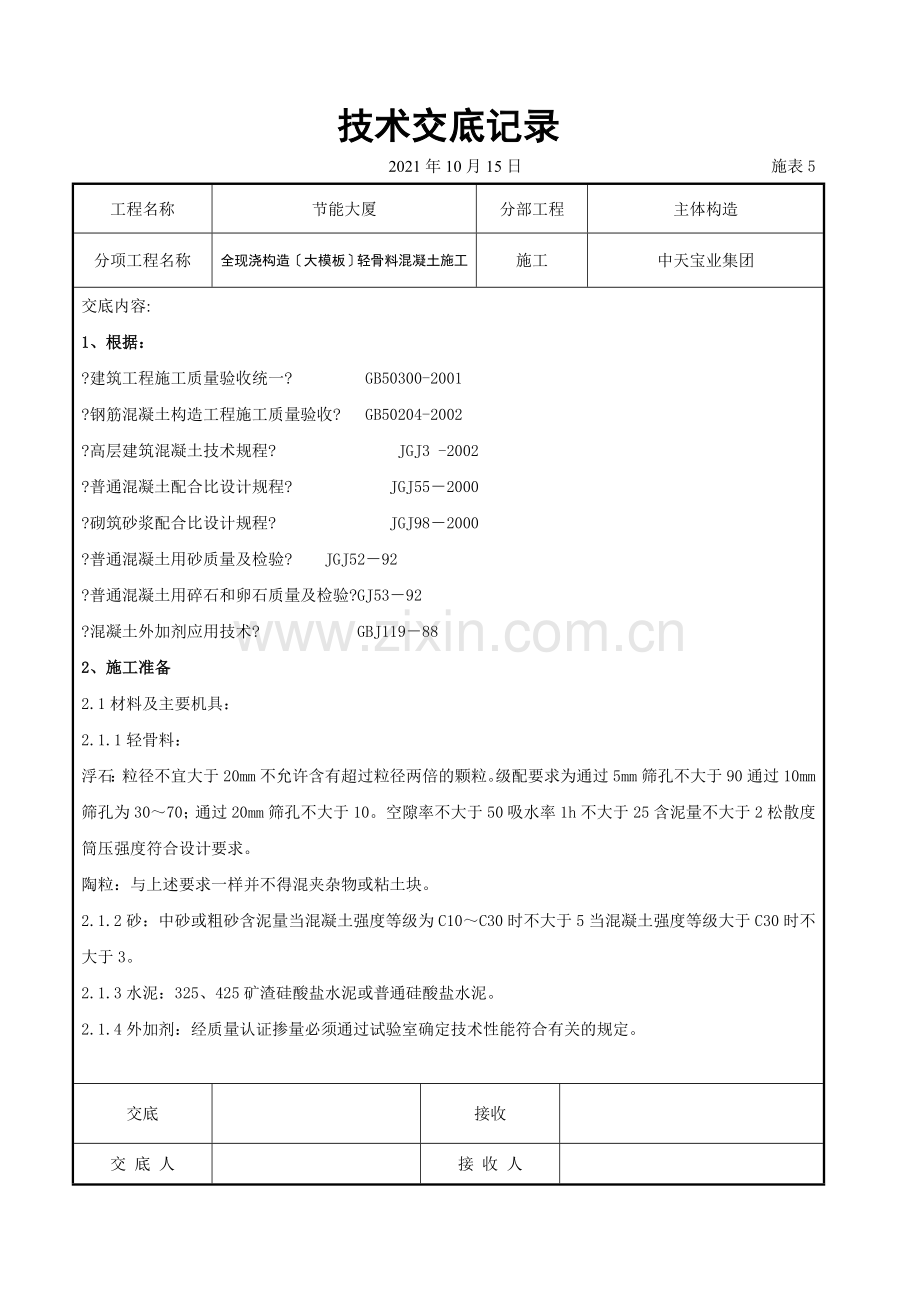

技术交底记录

2021年10月15日
施表5
工程名称
节能大厦
分部工程
主体构造
分项工程名称
全现浇构造〔大模板〕轻骨料混凝土施工
施工
中天宝业集团
交底内容:
1、根据：
?建筑工程施工质量验收统一? GB50300-2001
?钢筋混凝土构造工程施工质量验收? GB50204-2002
?高层建筑混凝土技术规程? JGJ3 -2002
?普通混凝土配合比设计规程? JGJ55－2000
?砌筑砂浆配合比设计规程? JGJ98－2000
?普通混凝土用砂质量及检验? JGJ52－92
?普通混凝土用碎石和卵石质量及检验?GJ53－92
?混凝土外加剂应用技术? GBJ119－88
2、施工准备
2.1材料及主要机具：
2.1.1轻骨料：
浮石：粒径不宜大于20mm不允许含有超过粒径两倍的颗粒。级配要求为通过5mm筛孔不大于90通过10mm筛孔为30～70；通过20mm筛孔不大于10。空隙率不大于50吸水率1h不大于25含泥量不大于2松散度筒压强度符合设计要求。
陶粒：与上述要求一样并不得混夹杂物或粘土块。
2.1.2砂：中砂或粗砂含泥量当混凝土强度等级为C10～C30时不大于5当混凝土强度等级大于C30时不大于3。
2.1.3水泥：325、425矿渣硅酸盐水泥或普通硅酸盐水泥。
2.1.4外加剂：经质量认证掺量必须通过试验室确定技术性能符合有关的规定。

交底

接收

交 底 人

接 收 人

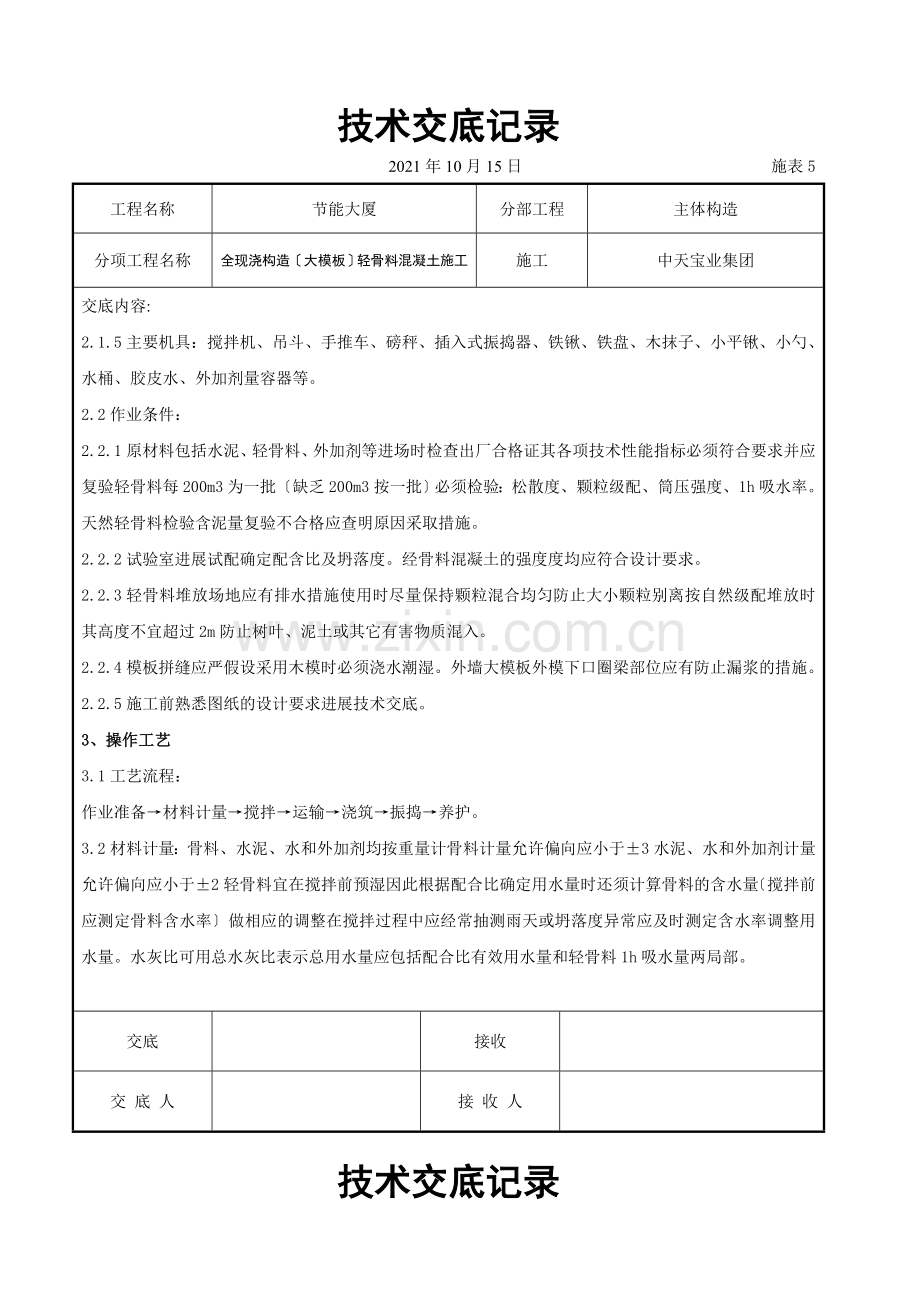

技术交底记录

2021年10月15日
施表5
工程名称
节能大厦
分部工程
主体构造
分项工程名称
全现浇构造〔大模板〕轻骨料混凝土施工
施工
中天宝业集团
交底内容:
2.1.5主要机具：搅拌机、吊斗、手推车、磅秤、插入式振捣器、铁锹、铁盘、木抹子、小平锹、小勺、水桶、胶皮水、外加剂量容器等。
2.2作业条件：
2.2.1原材料包括水泥、轻骨料、外加剂等进场时检查出厂合格证其各项技术性能指标必须符合要求并应复验轻骨料每200m3为一批〔缺乏200m3按一批〕必须检验：松散度、颗粒级配、筒压强度、1h吸水率。天然轻骨料检验含泥量复验不合格应查明原因采取措施。
2.2.2试验室进展试配确定配含比及坍落度。经骨料混凝土的强度度均应符合设计要求。
2.2.3轻骨料堆放场地应有排水措施使用时尽量保持颗粒混合均匀防止大小颗粒别离按自然级配堆放时其高度不宜超过2m防止树叶、泥土或其它有害物质混入。
2.2.4模板拼缝应严假设采用木模时必须浇水潮湿。外墙大模板外模下口圈梁部位应有防止漏浆的措施。
2.2.5施工前熟悉图纸的设计要求进展技术交底。
3、操作工艺
3.1工艺流程：
作业准备→材料计量→搅拌→运输→浇筑→振捣→养护。
3.2材料计量：骨料、水泥、水和外加剂均按重量计骨料计量允许偏向应小于±3水泥、水和外加剂计量允许偏向应小于±2轻骨料宜在搅拌前预湿因此根据配合比确定用水量时还须计算骨料的含水量〔搅拌前应测定骨料含水率〕做相应的调整在搅拌过程中应经常抽测雨天或坍落度异常应及时测定含水率调整用水量。水灰比可用总水灰比表示总用水量应包括配合比有效用水量和轻骨料1h吸水量两局部。

交底

接收

交 底 人

接 收 人

技术交底记录

2021年10月15日
施表5
工程名称
节能大厦
分部工程
主体构造
分项工程名称
全现浇构造〔大模板〕轻骨料混凝土施工
施工
中天宝业集团
交底内容:
3.3搅拌：
3.3.1加料顺序：采用自落式搅拌机先加1/2的用水量然后参加粗细骨料和水泥搅拌约1min再加剩余的水量继续搅拌不少于2min。采用强迫式搅拌机先加细骨料、水泥和粗骨料搅拌约1min再加水继续搅拌不少于2min.。
3.3.2搅拌时间：应比普通混凝土稍长其搅拌时间约3min。轻骨料混凝土在拌制过程中轻骨料吸收水分故在施工中宜用坍落度值来控制混凝土的用水量并控制水灰比这样更切合实际且便于掌握。
3.4运输：在初轻骨料吸水才能很强所以在施工中应尽量缩短混凝土由搅拌机出口至作业面浇筑这一过程的时间一般不能超过45min。宜用吊斗直接由搅拌机出料口吊至作业面浇筑防止或减少中途倒运假设导致拌合物和易性差坍落度变小时宜在浇筑前人工二次搅拌。
3.5浇筑：应连续施工不留或少留施工缝浇筑混凝土应分层进展对大模板工程每层浇筑高度第一层不应超过50cm以后每次不超过1m假设留施工缝应垂直留在内外墙交接处及流水段分界处设铅丝网或堵头模板继续施工前必须将接合处清理干净浇水潮湿然后再浇筑混凝土。
3.6振捣：轻骨料度轻故容易造成砂浆下沉轻骨料上浮。插入式振捣器要快插慢拔振点要适当加分布均匀其振捣间距小于普通混凝土间距不应大于振动作用半径的1倍插入深度不应超过浇筑高度。振动时间不宜过长防止分层离析。混凝土外表用工具将外露轻骨料压入砂浆中然后将外表用木抹子抹平。
3.7养护：常温下轻骨料混凝土拆模强度应大于1MPa。拆模后及时喷水养护或覆盖薄膜潮湿养护防止失水出现干缩裂纹。全现浇大模板外墙采用三角托架时外墙混凝土强度控制不低于7.5MPa保证三角托架的平安要求。
3.8冬施工：按冬施方案执行。
交底

接收

交 底 人

接 收 人

技术交底记录

2021年10月15日
施表5
工程名称
节能大厦
分部工程
主体构造
分项工程名称
全现浇构造〔大模板〕轻骨料混凝土施工
施工
中天宝业集团
交底内容:
3.8.1不得使用带有冰雪及冻块的骨料。
3.8.2运输混凝土用的容器应有保温措施。
3.8.3冬轻骨料不可能浇水预湿当使用自然风干状态的轻骨料时应调整坍落度控制值一般取12～14cm比常温下增大4～6cm混凝土出罐后经运输至浇筑地点约降至8～10cm即可保证得到可振捣实的混凝土又可控制混凝土不致由于塑性过大发生粗骨料上浮而造成离析现象。
3.8.4拌制浮石混凝土可采用二次上料二次搅拌的。第一次上料上浮石、掺合料〔粉煤灰〕和1/3的水量搅拌1min第二次上料将水泥、砂、外加剂及其余的水参加进展搅拌以改善混凝土的和易性并防止浮石孔洞吸收外加剂。
3.8.5外墙大模板撤除及挂三角架时混凝土强度需做同条件试块强度分别按4MPa及7.5MPa进展控制。保证掺入防冻剂混凝土的受冻临界强度及挂三角架时平安。
4、质量

混凝土施工质量检验 (Ⅱ)
项
序
项 目
允许偏向或允许值
检查

主
控
项
目
1
混凝土强度等级及试件的取样和留置
第7．4．1条
检查施工记录及试件强度试验

2
混凝土抗渗及试件取样
和留置
第7．4．2条
检查试件抗渗试验
3
原材料每盘称量的偏向
第7．4．3条
复称〔每工作班抽查不少于一次〕
4
初凝时间控制
第7．4．4条
观察及检查施工记录〔全数检查〕
一
般
项
目
1
施工缝的位置和处理
第7．4．5条
观察和检查施工记录〔全数检查〕
2
后浇带的位置和浇筑
第7．4．6条
观察和检查施工记录〔全数检查〕
3
混凝土养护
第7．4．7条
观察和检查施工记录〔全数检查〕

交底

接收

交 底 人

接 收 人

技术交底记录

2021年10月15日
施表5
工程名称
节能大厦
分部工程
主体构造
分项工程名称
全现浇构造〔大模板〕轻骨料混凝土施工
施工
中天宝业集团
交底内容:
混凝土原材料及配合比设计质量检验(I)
项
序
项 目
允许偏向或允许值
检查
主
控
项
目
l
水泥进场检验
第7．2．1条
检查合格证及复试〔同一厂家、等级、品种、批且连续进场的水泥袋装≤200t散装≤500t为一批每批抽样不少于一次〕
2
外加剂质量及应用
第7．2．2条
检查合格证及复试〔按进厂的批次和的抽样检验方案确定〕
3
混凝土中氯化物、碱的总
含量控制
第7．2．3条
检查原材料试验、氯化和碱的总含量计算书
4
配合比设计
第7．3．1条
检查配合设计资料
—
般
项
目
1
矿物掺合料质量及掺量
第7．2．4条
检查合格证和进场复试〔按进厂的批次和的抽样检验方案确定〕
2
粗细骨料的质量
第7．2．5条
检查进场复试〔按进厂的批次和的抽样检验方案确定〕
3
拌制混凝土用水
第7．2．6条
检查水质试验(同一水源检查不少于一次)
4
开盘鉴定
第7．3．2条
检查开盘鉴定及试件强度试验
5
依砂、石含水率调整配合比
第7．3．3条
检查含水率测试和施工配合比单〔每工作班检查一次〕

5、成品保护
5.1浇筑、振捣时保护好洞口、预埋件及水、电预埋、盒等。
5.2对进场的轻骨料要妥善保防止破碎及混入杂物。
5.3混凝土浇筑、振捣及完工后要保护露出钢筋位置的正确。
交底

接收

交 底 人

接 收 人

技术交底记录

2021年10月15日
施表5
工程名称
节能大厦
分部工程
主体构造
分项工程名称
全现浇构造〔大模板〕轻骨料混凝土施工
施工
中天宝业集团
交底内容:
6应注意的质量问题
6.1混凝土坍落度不稳定：用水量掌握不准轻骨料的含水率有变化未及时测定调整用水量。
6.2和易性差：搅拌时间缺乏出料过快。
6.3外表轻骨料外露：混凝土振捣收头时外表未加振捣亦未进展拍压、抹平。
6.4强度偏低：计量不准确振捣不实养护不好。
6.5接槎不实：外墙圈梁接槎部位不得漏浆注意振捣实。
7、质量记录
本工艺应具备以下质量记录：
7.1材料〔水泥、砂、轻骨料、外加剂等〕出厂合格证明、试验。
7.2轻骨料混凝土试块试验、强度评定。
7.3混凝土施工记录。
7.4分项工程质量检验评定。
7.5隐检、预检记录。
7.6冬施工记录。
7.7设计变更、洽商记录。
7.8其它技术。

交底

接收

交 底 人

接 收 人
