主体钢筋施工技术交底.doc

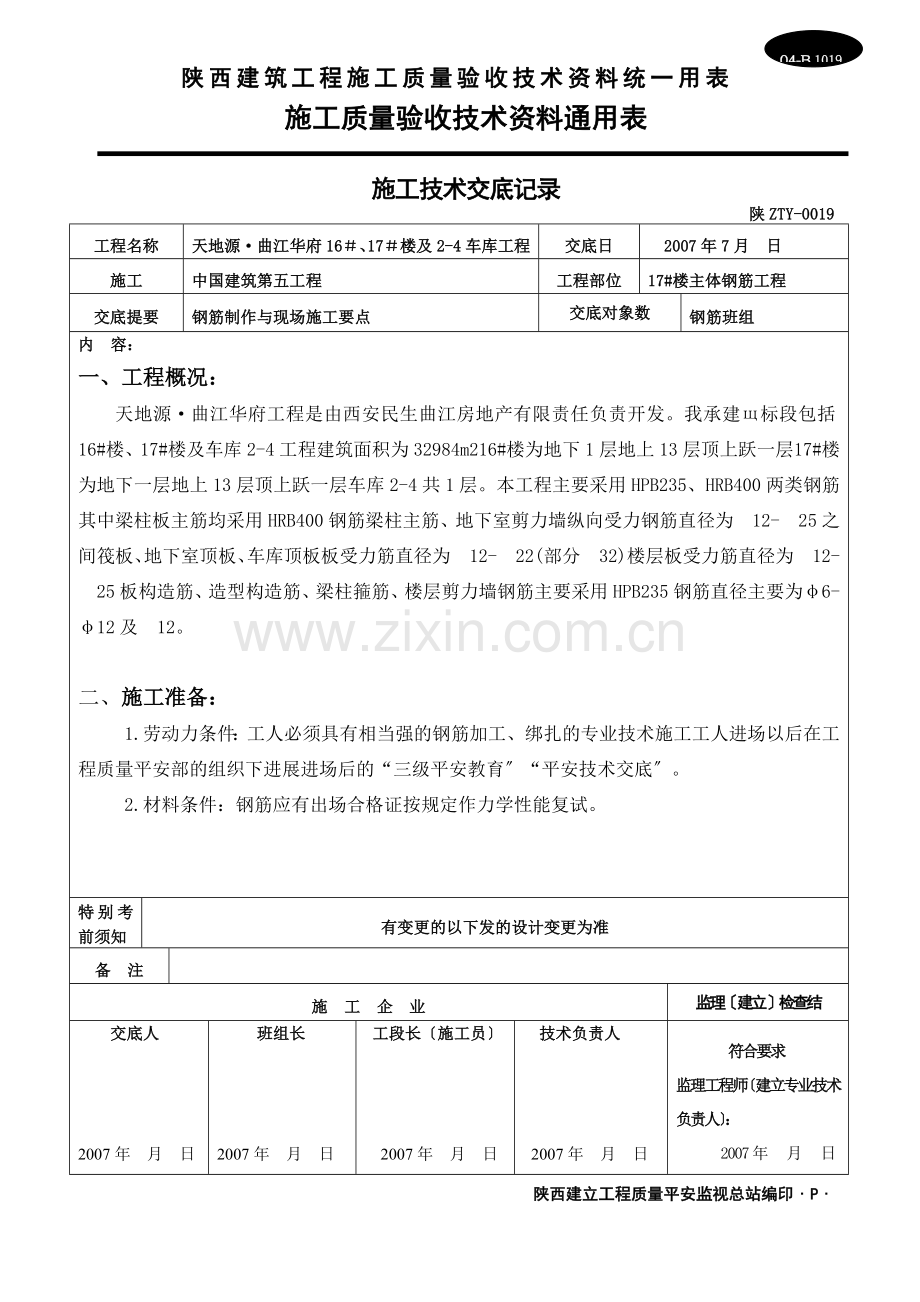

04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：一、工程概况：天地源曲江华府工程是由西安民生曲江房地产有限责任负责开发。我承建标段包括16#楼、17#楼及车库2-4工程建筑面积为32984m216#楼为地下1层地上13层顶上跃一层 17#楼为地下一层地上13层顶上跃一层车库2-4共1层。本工程主要采用HPB235、HRB400两类钢筋其中梁柱板主筋均采用HRB400钢筋梁柱主筋、地下室剪力墙纵向受力钢筋直径为12-25之间筏板、地下室顶板、车库顶板板受力筋直径为12-22(部分32)楼层板受力筋直径为12-25板构造筋、造型构造筋、梁柱箍筋、楼层剪力墙钢筋主要采用HPB235钢筋直径主要为6-12及12。二、施工准备：1.劳动力条件：工人必须具有相当强的钢筋加工、绑扎的专业技术施工工人进场以后在工程质量平安部的组织下进展进场后的“三级平安教育“平安技术交底。2.材料条件：钢筋应有出场合格证按规定作力学性能复试。特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：3.作业条件：A、 按照施工现场平面规定的位置将钢筋堆放场地进展清理、平整按钢筋施工需要的顺序分类堆放并将油污、锈蚀进展清理。B、 按照施工现场平面规定的位置搭设钢筋加工棚布置各种钢筋机具并按要求安装就位后通电并试运转到达使用要求以及规划盘圆钢筋的现场调直区域。C、 熟悉图纸确定钢筋穿插就位顺序并与有关工种作好配合确定施工。D、 钢筋绑扎前完成基坑的护壁并做好防水及保护层。E、 钢筋保护层垫块：大理石垫块。F、 劳务队编制好钢筋料表后应报区段长、工程技术负责人进展审核。4. 熟悉相关图纸、?03G101-1?及?建筑工程施工质量验收统一?GB50300-2001、?建筑地基根底工程施工质量验收?GB50202-2002、?混凝土构造工程施工质量验收?GB50204-2002及相应的钢筋配料表。5. 准备钢筋钩子、铡、大剪、人工弯箍筋用扳子等工具。6施工部署：钢筋自东向西施工劳动力(钢筋工)应装备35-40人以上。三、操作工艺：1、工艺流程为：特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：编制钢筋下料表由工程技术部核定 钢筋加工成型 钢筋场内运输 钢筋连接 钢筋绑扎2、钢筋加工：所有钢筋加工均在现场指定的区域内作业钢筋加工由专业的加工班组负责施行。钢材的原材料、半成品分区堆放整齐并做到标识明确。 钢筋的加工成型严格按照?砼构造工程施工验收?和设计图纸进展。箍筋形式为端部135封闭平直长度10d。钢筋的加工主要包括：调直、除锈、下料、弯曲等钢筋除锈主要采用钢丝刷带颗粒状或片状生锈、除锈后有严重的麻坑、蚀孔的钢筋均不得使用。钢筋加工由专业的加工班组负责施行。钢筋加工前必须由钢筋工长根据设计图纸和要求先编制好钢筋下料表钢筋加工的形状、直径、尺寸、弯起角度等严格按钢筋下料表进展不得随意更改。钢筋加工过程中如发现脆断、焊接性能不良、力学性能不良或力学性能显著不正常现象应根据现行对该批钢筋进展化学成份检验和钢筋力学性能的复试。钢筋的连接：为了保证连接质量加快进度同时应因现场电力供给较为紧张为减少焊接机械用电量梁板程度筋直径12以内采用绑扎连接含121418采用闪光对焊连接20以上采用直螺纹连接。柱墙竖向钢筋连接：12以内采用搭接连接1418 特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：采用电渣压力焊连接。3、划出钢筋位置线及地梁钢筋位置线。4、钢筋制作时应注意：a、末端弯折角度为135o；b、柱子插筋弯钩满足12d剪力墙钢筋满足锚固长度；c、剪力墙及柱纵筋一次性插一层；d、纵向受压钢筋同一截面接头不得超过50程度受力筋接头数不得超过25；e、钢筋连接接头位置：梁在其两侧净跨的1/3范围内、柱在根底梁上的净高1/3范围外及柱在中间梁上下500mm或35d范围外允许有接头加区不能连接一根钢筋不能有两个接头。5、钢筋绑扎时应注意：a、修理预留伸出筋根据所弹墙线调整下层墙体伸出的搭接筋使其位置正确。假设下层墙体伸出钢筋位置偏向较大应征求设计人员处理。一般按1:6调整与钢筋网片搭接好墙、柱主筋必须用钢筋定位卡定位。b、柱子插筋根据柱边缘线插筋点焊固定上部应绑扎两个以上箍筋；特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：c、底板由于采用双排钢筋为节约材料应先将不够长的钢筋进展对焊：绑完下层钢筋后应摆好钢筋支架搭接处应用铁丝在中心及两端绑扎牢；d、墙的钢筋绑扎应根据两端的轴线弹好墙身线插入后绑扎结实两端应搭好钢脚手架固定防止歪斜、倾倒、变位。e、保护层花岗岩垫块厚度应准确垫块间距应适宜以防因垫块厚薄和间距不一而导致模板和悬臂板出现裂缝梁底、柱侧露筋挑板、台板等悬挑位置必须加设垫块、马镫。底筋与负筋间设置马凳楼板马凳采用12钢筋,马凳间距800。f、板钢筋绑好后应制止人在钢筋上行走或在负弯矩钢筋上铺跳板作运输通道；在砼浇筑前应整修合格后再浇筑砼以免将板的弯起钢筋、负筋踩(压)到下面而影响板的承载力。h. 为降低砼浇筑难度设计变更将梁2根以上面筋放入二排做二排筋其排距不得大于2CM。四、质量要求：钢材原材料必须符合相应材料质量验收的要求。A、 保证工程:a、 钢筋的品种和质量、焊条、焊剂的牌、性能必须符合设计要求。特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：b. 钢筋外表必须清洁带有颗粒状和片状老锈必须去除。B、 根本工程：a、 绑扎钢筋的缺扣、松扣数量不得超过绑扎数的10。且不应集中。b、 弯钩的朝向正确二级抗震受拉钢筋锚固长度为41dd25。 c、 电弧焊接头焊缝外表平整无凹陷、焊瘤接头处无裂缝、气孔、灰渣接头尺寸允许偏向不得超过以下规定：1、绑条沿接头中心的纵向位移不大于0.5d接头处弯折不大于4。2、接头处钢筋轴线的偏移不大于0.1d且不大于3mm.3、焊逢厚度不大于0.05d、宽度0.1d、长度0.5d,接头处弯折不大于4。 4、允许偏向见下表：钢筋加工：受力钢筋的弯钩、弯折允许偏向应符合下表要求工程名称箍筋内净尺寸受力钢筋顺长度方向全长净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸5特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：项 目允许偏向(mm)检验绑扎钢筋网长、宽10钢尺检查网眼尺寸20连续量三档取大值绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端、中间各一点取大值排距5钢尺检查保护层根底10钢尺检查柱梁5钢尺检查板墙3钢尺检查箍筋、横向钢筋间距10连续量三档取大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查程度高差5钢尺检查特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P04-B 1019 陕西建筑工程施工质量验收技术资料统一用表施工质量验收技术资料通用表施工技术交底记录陕ZTY-0019工程名称天地源曲江华府16、17楼及2-4车库工程交底日2007年7月 日施工中国建筑第五工程工程部位17#楼主体钢筋工程交底提要钢筋制作与现场施工要点交底对象数钢筋班组内 容：五、成品保护：1、成型钢筋应按指定地点堆放用垫木垫放整齐防止钢筋变形锈蚀、油污并用标志牌区分开来。2、妥善保护根底四周外露的防水层以免被钢筋碰破。3、底板上、下层钢筋绑扎时支撑马凳要绑结实防止操作时踩变形。4、严禁随意割切钢筋。5、浇筑砼时派钢筋工专门负责看守保证钢筋不移位。六、平安要求：1、施工时必须配戴平安帽。2、制止穿拖鞋赤脚作业。3、电缆线、碘钨灯、配电箱等由电工专制止私开配电箱私自接线。七、环保要求：1、作业工作人员应装备必要的劳保防护用品。2、使用机械设备时要尽量减少噪声、废气等的污染；施工场地的噪声应符合?建筑施工场地界噪声限值?GB12523-1990的规定。3、钢筋废料要及时归入废料池焊渣等要及时清理不得随意抛洒。特别考前须知有变更的以下发的设计变更为准备 注施工企业监理建立检查结交底人2007年 月 日 班组长2007年 月 日工段长施工员2007年 月 日技术负责人2007年 月 日符合要求监理工程师建立专业技术负责人：2007年 月 日陕西建立工程质量平安监视总站编印P
