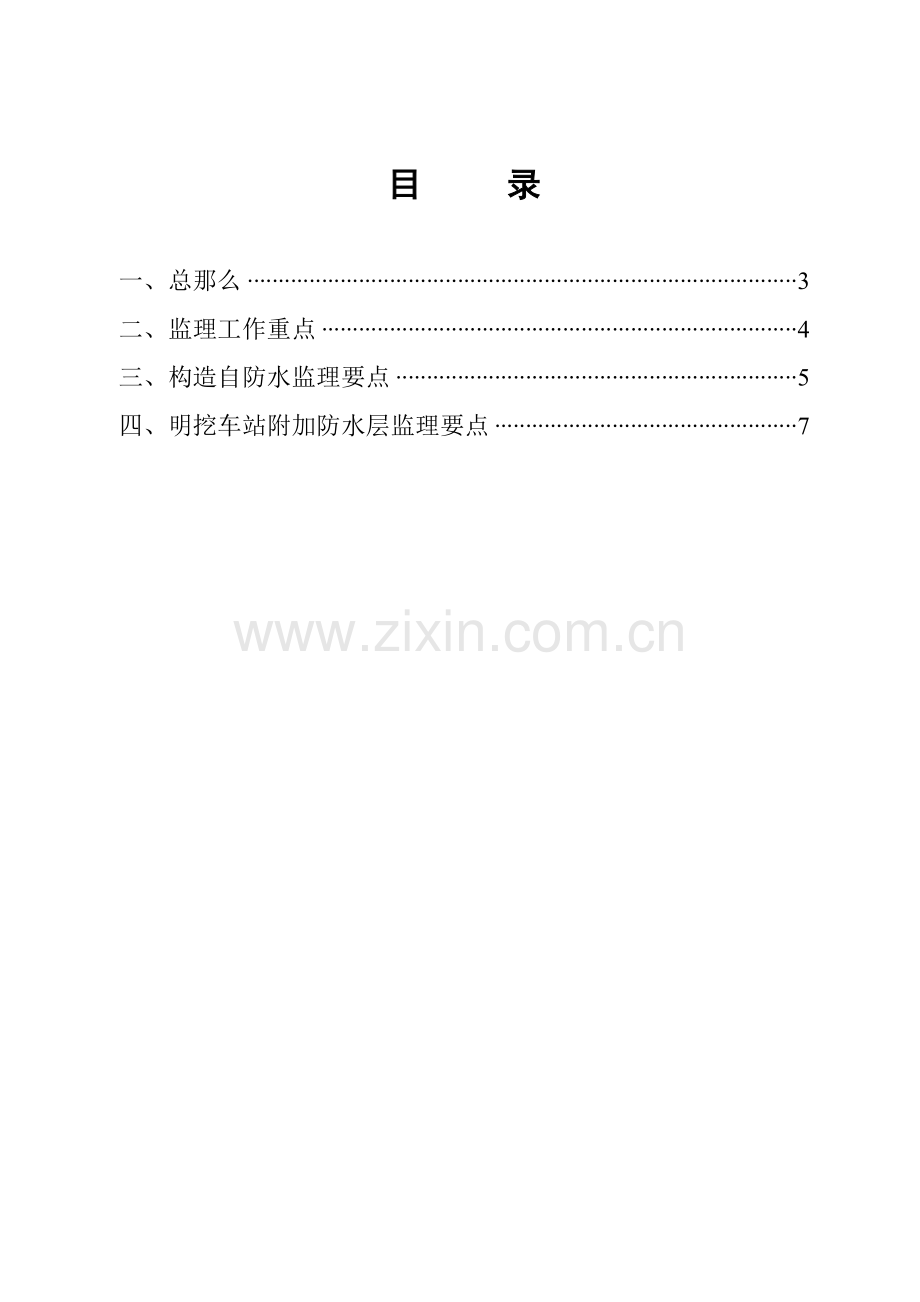

目 录

一、总那么 3
二、监理工作重点 4
三、构造自防水监理要点 5
四、明挖车站附加防水层监理要点 7

防水工程监理细那么

一、总那么
1、工程概况
广州轨道二、八线延长线施工13标段主要包括上林镇～嘉禾区间、～嘉禾区间明挖段、嘉禾车站和嘉禾车辆段出入段线。
二线上林镇～嘉禾区间】
上林镇～嘉禾区间起于上林镇站北端下穿同泰路和华南路高架向北走行与嘉禾站相接设计起点里程YDK29+701.3设计终点里程为YDK30+227.03区间总长1526.21m。基坑宽度10.8m,最宽处为58.3m基坑深度8.6～16.5m。
三线～嘉禾区间明挖段】
～嘉禾区间明挖段以3线盾构4标盾构始发井为界,向北与二线并行,最后与嘉禾站相接,线间距13.3m～31.3m。区间右线起点里程为YCK-10-518.8,终点为YCK-11-497.1,长977.1m区间左线起点里程为YCK-10-507.25,终点为YCK-497.1,长971.744m。
区间地层主要为人工填土层<1>、冲洪积中砂层<3-2>、冲洪积粘性土层<4-1>、坡积土层<4-3>、可朔或稍状残积土层<5C-1B>、硬朔或中状残积土层<5C-2>、灰岩强风化带<7C-2>、中风化带<8C-2>、微风化带<9C-2>。
嘉禾站】
本站所处场地地貌特征属于原始地貌形态属广花凹陷冲击盆地,地形较平坦地势较开阔,地层主要为冲击积砂土。粘性土和残积土堆积,软土地层不发育：下伏基岩为二迭系下统栖霞祖质灰岩。稳定水位埋深一般1.10-9.30m基岩水位变化很不稳定。
嘉禾站为半地下站,车站设计里程为二线YDK31+228.810～YDK31+560.907,三线YCK-11-498.400～YCK-11-830.232,车站长302.079m,宽37.9m,基坑开挖深度9.4～10.0m。
嘉禾车辆段出入段线】
嘉禾车辆段出入段线起于嘉禾站北侧线路向北行进至三线ZDK-12-400位置向东偏转90度与嘉禾车辆段连接。出入段线由三线三线出、入段线和二线出、入段线组成设计为地上线和地下线地下线采用明挖法施工。明挖区间YDK-11-831.8～YDK-12-3.8。主体基坑深度8.3～16.7m,宽度为30m.
区间地层主要为中粗砂层<3-2>、冲洪积粘性土层<4-1>、可朔状残积土层<5C-1B>、硬朔状残积土层<5C-2>。下伏基岩为栖霞组灰岩地层岩

2、编制根据：
?地下工程防水技术?〔GB50108-2001〕
?地下铁道工程施工及验收?〔GB50299-1999〕〔2003年版〕
?地下防水工程质量验收?GB50208—2002
3、防水工程施工监理必须贯彻“以防为主、刚柔结合、多道防线以构造自防水为重点附加外防水为辅特别处理好施工缝、变形缝的防水〞的原那么严格施工材料工艺监理。
4、防水等级：车站主体构造及出入口通道防水等级为一级构造不允许渗水构造外表无湿绩；风道、风井防水等级为二级。二级防水工程不允许构造有渗水构造外表可有少量湿绩面积不应大于防水面积的0.6任意100㎡防水面积上的湿绩不超过4处单个湿绩的面积不超过0.2㎡。
二、监理工作重点
1、全体监理人员应熟悉防水设计施工图理解设计意图有关施工验收理解材料性能和相关技术指标和施工工艺根本要求。
2、进场防水材料必须按相关规定抽样检测和试验合格制止使用有、不符合设计要求的。
3、对施工队伍和人员的资质进展审查并进展必要的试验和面试不合格队伍不得进展施工施工中不能保证质量经催促整改不合格的队伍必须退场处理。
4、防水工程施工前设计方应进展技术交底承包商应编制防水施工组织设计设计〔或施工方案〕经审查合格承包商应组织贯彻和逐级进展技术交底。
5、催促检查施工工序、工艺合理每道工序实行逐级验收监理全面检查确认才能进展下道工序施工。
6、对重点工序〔如防水砼浇筑； EVA板焊缝的充气检测； EVA板及自粘改性沥青防水卷材的收口处理等〕进展旁站监理。
三、构造自防水监理要点
本工程构造自防水主要有明挖车站顶板、边墙用S8防水钢筋混凝土底板用S10防水混凝土暗挖隧道初支C20、S6防水混凝土二衬C30、S10防水混凝土。
监控措施如下：
1、审查工程构造的混凝土配合比设计合理控制每立方米混凝土的水泥用量尽量采用水化热较低的水泥并要求采用“双掺〞技术。总要求是适当降低水泥用量减少水化热适当降低水灰比减少混凝土收缩性。
2、审查混凝土外加剂的种类、质量以及是否有成熟的使用经历审查粗、细骨料的选择是否有利于裂缝控制。
3、从裂缝控制的角度严格审查施工提交的有关施工组织设计审查混凝土的浇筑、振捣、养护要求严格控制混凝土构造内外温差及降温速率并要求施工作好技术交底工作。对于混凝土墙体要求采用分层浇筑、分层振捣的施工。
4、采取利用冰块冷却混凝土拌制用水、在粗细骨料堆上方搭建遮棚等措施降低混凝土的入模温度控制混凝土的入模温度不超过30℃。
5、在混凝土浇筑振捣施工过程中采取全过程的旁站措施监视施工有关理、技术措施的落实。
6、对底板构造建议采用蓄水养护或覆盖麻袋〔草袋〕并浇水潮湿的养护。对于墙体构造建议采用在墙体两侧利用对拉杆满挂麻袋〔草袋〕并浇水潮湿的养护并确保养护时间满足现行、规程的要求。
7、加强对变形缝、施工缝、后浇缝、穿墙施工的质量检查与验收保证这些地方的防水效果。
8、防水混凝土采用泵输送时应符合以下规定：
〔1〕 塌落度应为110±30㎜；
〔2〕 混凝土不得发生离析现象；
〔3〕 混凝土必须保证供给连续作业；
〔4〕 输送泵路拐弯宜缓接头严输送混泥土接长路时宜分段进展接好一段泵出混凝土前方可接长下一段；
〔5〕 输送泵间歇时间超过45min或混凝土出现离析现象时应立即冲洗内残留混凝土；
〔6〕 输送混凝土中受料斗内应保持足够数量的混凝土。
9、防水砼灌注现场应有防止暴晒和雨淋措施。
10、混凝土灌注前要认真对模板、钢筋、预埋件、端头止水带、接地网等进展检查隐检合格签认后去除干净模内杂物方可灌注混凝土。
11、构造变形缝：设置嵌入式止水带该处混凝土灌注应符合以下规定：
〔1〕灌注前应校正止水带〔板〕位置外表清理干净止水带损害处应修补；
〔2〕顶、底板构造止水带的下侧混凝土应捣实将止水带压紧前方可继续灌注混凝土；
〔3〕边墙处止水带必须固定结实内外侧混凝土应均匀、程度灌注保持止水带位置正确、平直、无卷曲现象。
12、防水混凝土留置施工缝应符合以下规定：
〔1〕柱子施工缝应留置在与顶、底板或梁的交界处。
〔2〕墙体施工缝留置位置：程度施工缝在高出底板200～300㎜处如必须留置垂直施工缝时应结实地加设端头模板并宜与变形缝相结合。
〔3〕顶、底板均不得留置程度施工缝。
〔4〕墙体施工缝宜留置平缝并设置止水带或止水钢板进展防水处理。
13、施工缝处灌注混凝土时应符合以下规定：
〔1〕已灌注混凝土强度：程度施工缝处不低于1.2Mpa垂直施工缝处不应低于2.5Mpa。
〔2〕已凝固混凝土外表必须凿毛清理干净不能碰伤止水带、止水板。
〔3〕灌注混凝土前施工缝处应先润湿程度施工缝先铺20～25㎜厚的与灌注混凝土灰砂比一样的砂浆。
14、防水混凝土构造内的钢筋或绑扎铁丝不得触及模板固定模板的螺栓穿过外墙混凝土构造时必须采取防水措施设止水环和端头楔形垫块。
15、构造预埋件〔〕、预留孔洞、钢筋集以及其他特殊部位必须事先制定砼浇灌措施在施工中施行并加强振捣不得漏振。
16、混凝土终凝后应及时养护垫层混凝土养护不得少于7d构造混凝土养护不得少于14d。
17、混凝土抗压、抗渗试件应在灌注地点制作同一配合比的留置组数按相关、规定的要求执行。
四、明挖车站附加防水层监理要点
1、防水层设置的根本型式：防水卷材、防水涂料和EVA防水板防水相结合的。
〔1〕构造底板、侧墙采用EVA板防水 EVA板下用无纺土工布作缓冲层。
〔2〕构造顶板采用非焦油双组份聚氨酯防水涂料作外防水。
〔3〕主体构造转角处及特殊部位用1～2层自粘改性沥青防水卷材作加强层。
2、主要材料
〔1〕本场地使用的主要防水材料有非焦油双组份聚氨酯防水涂料1.5mm厚的EVA防水板〔卷材〕无纺土工布中置式橡胶止水带缓膨型遇水膨胀止水条〔腻子型〕双组份聚硫橡胶封膏和自粘改性沥青防水卷材。
〔2〕各种材料的消费厂家必须提供性能说明书并经抽样试验检测符合设计要求方可使用。
3、EVA板铺设和保护应符合如下要求：
〔1〕基面应坚实平整、无锋利毛刺底板层用100mm厚C15砼原浆抹平侧墙用2cm砂浆不涂找平层平整度应小于1/10不得有明水渣物。
〔2〕基面的阴角应做成50×50mm的45º〔135º〕的折角或100mm的圆弧。
〔4〕采用土工布作缓冲层缓冲层用水泥钉和与EVA配套的热熔料圆垫片固定在侧墙上圆垫片间距1×1m梅花形布置。
〔5〕缓冲层之间采用搭接联接搭接宽度为10cm。搭接缝部位可采用焊接。缓冲层铺设时应尽量与基面平整、自然、伏贴不应拉得过紧、松驰、折趋。
〔6〕EVA防水板的铺设
①在正式铺设EVA板前应焊缝气性气检测合格方能正式铺贴；
②EVA板间的搭接宽度为100mm搭接部位采用热熔双焊缝焊接；单条焊缝的焊接宽度不小于10mm。假设有短边搭接其专边接缝应错开不小于300mm。
③焊缝应严不得焊焦和焊穿焊接完毕后应对每条焊缝进展充气法检测。充气压力为0.25Mpa非常钟后保持该压力不小于10否那么对漏气部位全面进展手工焊接。
④侧墙的EVA板还应先采用热熔法将防水板结实的固定于圆垫片上防止松动脱落。
⑤EVA板铺贴完备后应进展全面检查发现破损必须进展修补补钉应剪成〔椭〕圆形不得有尖角进展全面手工焊补补钉边缘距破损处不得小于7cm。
⑥EVA板的收口应覆盖防水涂料〔或超过转角〕1m宽并按设计要求用扁钢压紧。〔7〕对已铺设EVA板的保护：
①底板EVA板〔含转角加强层〕铺好后经检查合格上铺50mm厚C15细碎石砼作保护层。
②侧墙EVA板铺好后应采用有一定刚度活动保护板保护防止铺设和焊接钢筋时损坏。
4、涂料防水层施工应符合如下要求：
〔1〕对涂料防水层基面的处理要求：
①构造顶板基面砼浇筑后应提浆压光抹面；
②基面假设有气孔凹凸不平、蜂窝、麻面、缝隙等应进展修补；
③基面必须平整、清洁、无浮浆、无渗水、无结露。
〔2〕涂料防水层施工要求：
①防水涂料采用非焦油双组份聚氨酯技术指标符合设计要求；
②正式使用前应进展涂布试验检测合格前方可正式施工；
③涂料应按设计规定〔或说明书〕配置每次配料应在其规定时间内用完；
④按性能要求涂布前应先在基层面上涂一层与涂料相溶的基层处理剂；
⑤涂料应分层涂布并在前一层枯燥后才能布后一层。其涂膜厚度应符合设计要求〔2mm〕；
⑥侧墙和顶板转角处别离式侧墙和顶板变形缝两侧应按设计要求涂布附加层；
⑦每层涂料应顺序均匀涂布且前后层涂布方面应垂直；
⑧分片涂布的幅间搭接不小于200mm。
5、自粘改性沥青防水卷材及施工应符合如下要求：
〔1〕自粘改性沥青防水卷材用于如表列部位以加强附加层的防水作用：
序
粘贴部位
粘贴宽度
层数
1
别离式侧墙EVA板收口处
1m+0.7m
1
2
复合式侧墙顶板EVA板收口处
1m+0.7m
1
3
底板和复合式侧墙转角
0.3m+0.3m
1～2
4
构造底板变形缝EVA板两侧
0.85m
各1
5
复合式侧墙变形缝EVA板两侧
0.85m
各1
6
其它特殊部位
按设计
1～2
〔2〕自粘改性沥青防水卷材厚度：〔无胎体〕厚≥1.5mm、〔有胎体〕厚≥2mm；卷材和基面材料的粘贴必须使用与之相容的粘结剂。材料应经抽样、试验、检测合格才能使用。
〔3〕卷材粘贴应符合以下要求：
①卷材之间搭接宽度：专边为100mm短边为150mm应尽量减少短边搭接；
②卷材和基面材料的粘结应采用与之相容的粘结剂；
③卷材搭接铺贴应逐块进展铺贴应平整、顺直、搭接尺寸准确不得扭曲、皱折、歪斜。粘贴应从每块卷材中间开场两侧用辊滚压以驱除空气使卷材与基面粘贴结实；
④卷材搭接的端头搭接处应交织排列并用胶锤轻锤接口使之粘接结实；
⑤卷材与基面材料搭接的收口处应用双组份聚硫封胶作收口处理。
⑥顶板涂布层外用100mm厚C15细碎石砼作保护层。
