太原市南堰住宅小区一期临时供电施工方案.docx

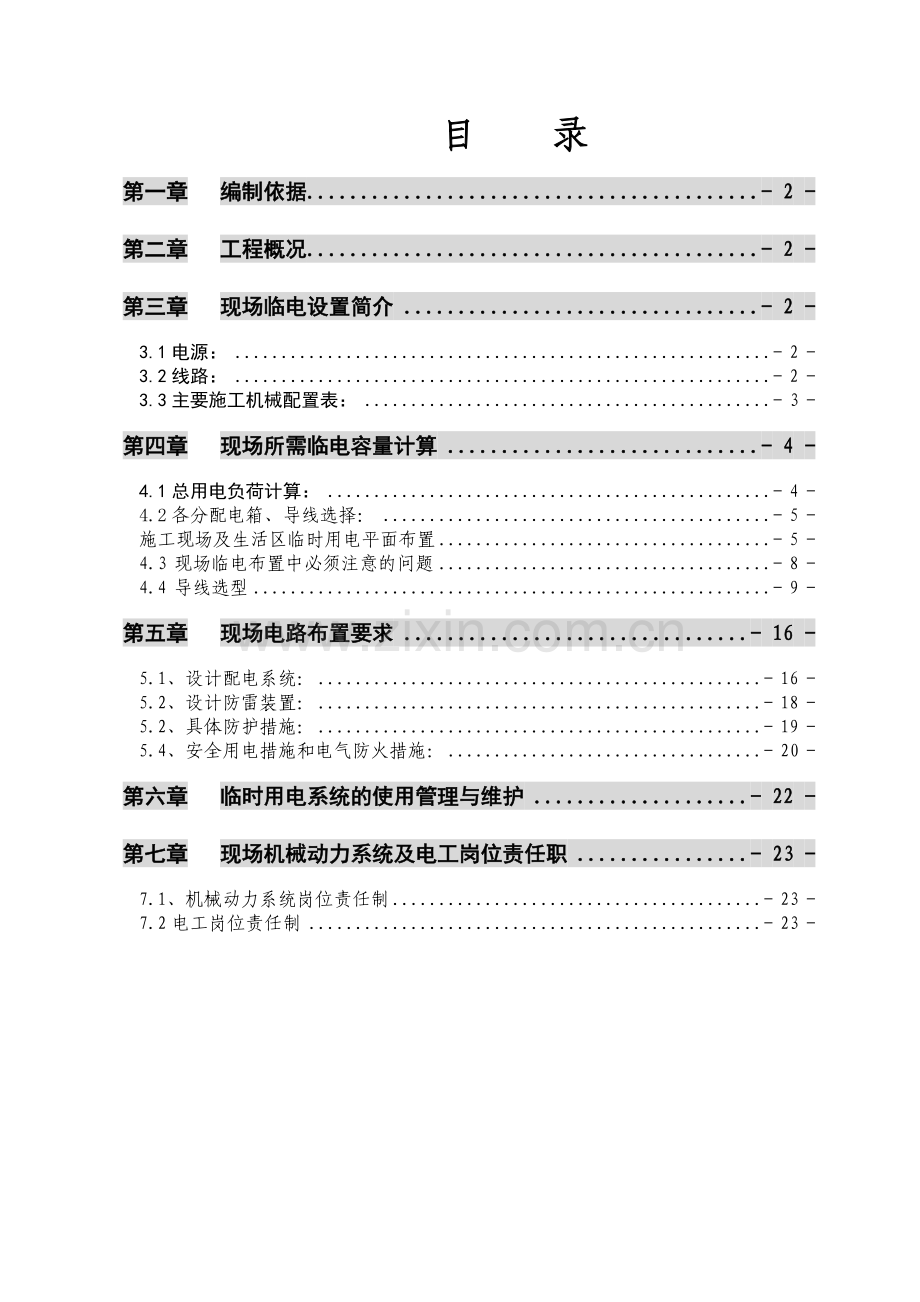

目 录
第一章 编制依据 - 2 -
第二章 工程概况 - 2 -
第三章 现场临电设置简介 - 2 -
3.1电源： - 2 -
3.2线路： - 2 -
3.3主要施工机械配置表： - 3 -
第四章 现场所需临电容量计算 - 4 -
4.1总用电负荷计算： - 4 -
4.2各分配电箱、导线选择： - 5 -
施工现场及生活区临时用电平面布置 - 5 -
4.3 现场临电布置中必须注意的问题 - 8 -
4.4 导线选型 - 9 -
第五章 现场电路布置要求 - 16 -
5.1、设计配电系统： - 16 -
5.2、设计防雷装置： - 18 -
5.2、具体防护措施： - 19 -
5.4、安全用电措施和电气防火措施： - 20 -
第六章 临时用电系统的使用管理与维护 - 22 -
第七章 现场机械动力系统及电工岗位责任职 - 23 -
7.1、机械动力系统岗位责任制 - 23 -
7.2电工岗位责任制 - 23 -

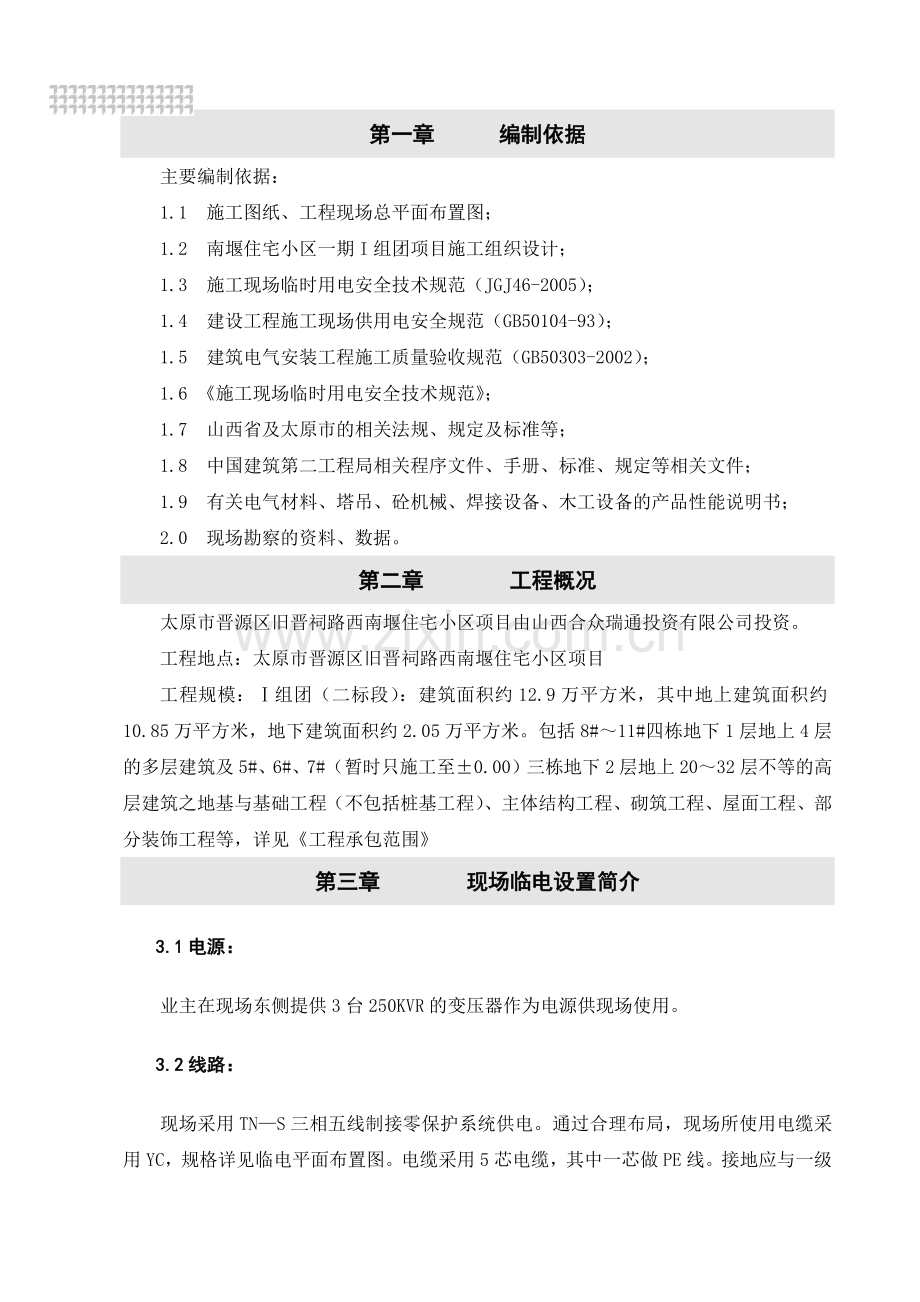

第一章 编制依据
主要编制依据：
1.1 施工图纸、工程现场总平面布置图；
1.2 南堰住宅小区一期I组团项目施工组织设计；
1.3 施工现场临时用电安全技术规范（JGJ46-2005）；
1.4 建设工程施工现场供用电安全规范（GB50104-93）；
1.5 建筑电气安装工程施工质量验收规范（GB50303-2002）；
1.6 《施工现场临时用电安全技术规范》；
1.7 山西省及太原市的相关法规、规定及标准等；
1.8 中国建筑第二工程局相关程序文件、手册、标准、规定等相关文件；
1.9 有关电气材料、塔吊、砼机械、焊接设备、木工设备的产品性能说明书；
2.0 现场勘察的资料、数据。
第二章 工程概况
太原市晋源区旧晋祠路西南堰住宅小区项目由山西合众瑞通投资有限公司投资。
工程地点：太原市晋源区旧晋祠路西南堰住宅小区项目
工程规模：Ⅰ组团（二标段）：建筑面积约12.9万平方米，其中地上建筑面积约10.85万平方米，地下建筑面积约2.05万平方米。包括8#～11#四栋地下1层地上4层的多层建筑及5#、6#、7#（暂时只施工至±0.00）三栋地下2层地上20～32层不等的高层建筑之地基与基础工程（不包括桩基工程）、主体结构工程、砌筑工程、屋面工程、部分装饰工程等，详见《工程承包范围》
第三章 现场临电设置简介
3.1电源：
业主在现场东侧提供3台250KVR的变压器作为电源供现场使用。
3.2线路：
现场采用TN—S三相五线制接零保护系统供电。通过合理布局，现场所使用电缆采用YC，规格详见临电平面布置图。电缆采用5芯电缆，其中一芯做PE线。接地应与一级配电柜的接地系统可靠连接。并在二级箱增加重复接地（详见临电平面布置图），接地电阻不大于10Ω。塔吊外用电梯应做防雷接地，接地电阻不大于30Ω。
电缆敷设为直埋，埋深为地面以下0.8m，具体作法参见图标D164,接地装置作法参见国标86D563、86SD566。
结构、装修施工楼层内的配电设置：分别在每栋中部预留孔洞走线，各栋每5层设置一台二级配电箱。
3.3主要施工机械配置表：
3.3.1、施工用电负荷统计
表1 施工用电负荷统计表
序号
设备名称
型号规格
单位
数量
功率（Kw）
需用
系数
cosφ
单台
合计
施 工 用 电
1
塔式起重机
ST6015
台
1
75
75
0.4
0.75
2
塔式起重机
F0-23B
台
3
75
225
0.4
0.75
3
混凝土地泵
80
台
3
3
9
0.4
0.75
4
物料提升机
SMZ150
台
3
11
33
0.5
0.75
5
钢筋弯曲机
GW40
台
3
3
9
0.5
0.75
6
钢筋切断机
GQ40
台
2
4
8
0.5
0.75
7
钢筋调直机

台
1
7.5
7.5
0.5
0.75
8
交流电焊机
BX-500
台
2
37
74
0.3
——
9
滚压直螺纹机
GHG40
台
8
4
32
0.5
0.75
10
木工平刨机
MB503A
台
2
3.75
7.5
0.5
0.75
11
木工压刨机
MB103
台
2
3
6
0.5
0.75
12
木工圆盘锯
MJ104
台
2
3
6
0.5
0.75
13
空 压 机
3W-0.8/10
台
4
7.5
30
0.5
0.75
14
砼振捣器
1.5kW
台
20
1.5
30
0.5
0.75
15
照明镝灯
3.5kW
盏
8
3.5
28
0.6
——
3.3.2、办公、生活用电负荷统计
表2 办公生活用电负荷统计表
序号
名称
型号规格
单位
数量
功率（Kw）
需用
系数
cosφ
单台
合计
管理人员办公生活区用电
1
热水器

台
1
12
12
0.5
0.75
2
电暖器

台
20
2
40
0.5
0.75
3
照明及其它

20
0.5
0.75
分包队生活区用电
4
蒸饭车

台
3
12
36
0.5
0.75
5
热水器

台
2
24
48
0.5
0.75
6
电暖器

台
20
2
40
0.5
0.75
7
照明及其它

20
0.5
0.75

第四章 现场所需临电容量计算
4.1总用电负荷计算：
电动机合计功率：ΣP1=300kw
电焊机合计功率：ΣP2=74KW
混凝土地泵合计功率：ΣP3=9KW
物料提升机合计功率：ΣP4=33KW
钢筋弯曲机合计功率：ΣP5=9KW
钢筋切断机合计功率：ΣP6=8KW
钢筋条直接合计功率：ΣP7=7.5KW
滚压直螺纹机合计功率：ΣP8=32KW
木工平刨机合计功率：ΣP9=7.5KW
木工压刨机合计功率：ΣP10=6KW
木工圆盘锯合计功率：ΣP11=6KW
空压机合计功率：ΣP12=30KW
砼振捣器合计功率：ΣP13=30KW
照明镝灯合计功率：ΣP14=28KW
办公室合计功率：ΣP15=70KW
生活区合计功率：ΣP17=154KW
公式：S=K1×（K2×ΣP1÷COSψ+K3×ΣP2+K4×ΣP3+K5×ΣP4+K6×ΣP5+K7×ΣP6+K8×ΣP7+K9×ΣP8+K10×ΣP9+K11×ΣP10+K11×ΣP10+K12×ΣP11+K13×ΣP12+K14×ΣP13+K15×ΣP14+K16×ΣP15+K27×ΣP16+K18×ΣP17）
K1：备用系数，取1.05
需用系数：K1、K2、K3取0.4，K4—K7、K9—K14、K16-- K17取0.5，K8取0.3，K15取0.6；COSψ取0.75；
总用电量：S=1.05×（0.5×300÷0.75+0.5×74+0.5×9+0.5×33+0.5×9+0.5×8+0.5×7.5+0.3×74+0.5×32+0.5×7.5+0.5×6+0.5×6+0.5×30+0.5×30+0.6×28+0.5×70+0.5×154）=690.5 KVA
结论：根据以上计算，现场设置3台容量为250 KVA变压器。
4.2各分配电箱、导线选择：
施工现场及生活区临时用电平面布置
4.2.1、施工用电平面布置
用电平面图详见附图。
4.2.2、施工用电总平面布置图说明
根据现场实际用电情况及甲方提供的变压器，设置三台一级配电柜，控制现场施工用电、管理员生活办公用电及分包队生活用电。
4.2.2.1一号配电柜分别引出四个二级箱和一个三级箱供工人生活区及现场北侧施工用电。
干线一：由一号一级配电柜至1号二级箱，控制工人生活区及管理人员生活区用电。
干线二：由一号一级配电柜至2号二级箱，控制现场东北侧施工用电。
干线三：由一号一级配电柜至3号二级箱，控制现场西北侧施工用电。
干线四：由一号一级配电柜至4号塔吊专用箱箱，控制北侧塔吊用电。
干线五：由一号一级配电柜至3号三级箱，控制办公区用电。
4.2.2.2 1号二级箱分别引出两个三级箱供管理人员和工人用电。
干线六：由1号二级箱至1号三级箱，控制管理人员生活用电。
干线七：由1号二级箱至2号二级箱，控制工人生活区用电。
4.2.2.3 2号二级箱分别引出三个三级箱供木工厂、钢筋加工厂、楼体施工用电。
干线八：由二号二级箱至4号三级箱，控制木工厂用电。
干线九：由二号二级箱至5号三级箱，控制钢筋加工厂用电。
干线十：由二号二级箱至6号三级箱，控制楼体用电。
4.2.2.4 3号二级箱分别引出两个三级箱供管理人员和工人用电。
干线十一：由3号二级箱至7号三级箱，控制钢筋加工厂用电。
干线十二：由3号二级箱至8号三级箱，控制木工厂用电。
干线十三：由3号二级箱至9号三级箱，控制楼体施工用电。

4.2.3、各干线用电设备及负荷统计见下表：
表3 各干线用电设备及负荷统计表
干线
设备名称
型号规格
数量
负荷量（kw）
备注
单台
负荷
总负荷
一
生活区

110

二
东北侧施工

41.75

三
西北侧施工

41.75

四
塔式起重机
F0-23B
台
1
75

五
办公区

36

六
管理人员生活区

36

七
工人生活区

74

八
木工平刨机
MB503A
1
3.75
3.75

木工压刨机
MB103
1
3
3

木工圆盘锯
MJ104
1
3
3

九
钢筋弯曲机
GW-40
1
3
3

钢筋切断机
GQ-40
1
4
4

钢筋调直机

1
7.5
7.5

十

砼振捣器
1.5kW
2
1.5kW
3

照明镝灯
3.5kW
2
3.5kW
7

空 压 机
3W-0.8/10
1
7.5
7.5

十一
钢筋弯曲机
GW-40
1
3
3

钢筋切断机
GQ-40
1
4
4

钢筋调直机

1
7.5
7.5

十二

木工平刨机
MB503A
1
3.75
3.75

木工压刨机
MB103
1
3
3

木工圆盘锯
MJ104
1
3
3

十三

砼振捣器
1.5kW
2
1.5kW
3

照明镝灯
3.5kW
2
3.5kW
7

空 压 机
3W-0.8/10
1
7.5
7.5

4.2.4、各干线、支线分项负荷情况及电缆长度统计
表4 干线负荷情况及电缆长度统计表
序号
名称
负荷（kW）
电缆长度（m）
备注
1
干线一
110
325

2
干线二
41.25
120

3
干线三
41.25
230

4
干线四
75
120

5
干线五
36
90

6
干线六
36
90

7
干线七
74
90

8
干线八
9.75
20

9
干线九
14.5
50

10
干线十
17.5
30

11
干线十一
14.5
30

12
干线十二
9.75
60

13
干线十三
14.5
20

4.3 现场临电布置中必须注意的问题
1、现场主线架设过长，整个供电系统必须考虑线路电压损失；
2、供电支线的架设及导线的合理选型必须有科学根据；
3、整个供电系统的线路走向必须清晰；
4、现场供电线路保护必须考虑；
5、“两极漏电保护”的分级、分段参数必须选择合理。
4.4 导线选型
4.4.1配电线路的导线选型依据
配电线路导线截面应满足符合电缆最大安全载流量和电压降验算。
1、回路电流计算公式：I=KK1P/（√3UcosΦ）
式中：I—回路电流（A）
K—安全系数（取1.1）
K1—需用系数（动力系数：0.5～0.7，塔吊系数：0.4，施工升降机系数：0.5，焊机系数0.3，生活用电：0.5，照明系数0.6～1.0）
P—回路总功率（KVA）
U—线电压：380V
cosΦ—功率因数
2、容许电压降验算公式：△U=∑P×L/（100C×S）
式中：△U—电压降（一般规范允许电压降为0.05）
∑P—回路总功率（KW）
L—回路电缆长度（m）
C—材料系数，在三相五线制中，铜线CCU=77，铝线CAL=46.3；在单相220V供电时，铜线CCU=128，铝线CAL=77.5
S—电缆截面（mm2）
4.4.2导线线型计算
1、总干线（一号变压器至一号一级配电柜）线型计算
（1）I1=KK1P/（√3UcosΦ）
=1.1×【0.5×220×1000/（1.732×380×0.75）+0.4×75×1000/（1.732×380×0.75）+0.5×6×1000/（1.732×380×0.75）+0.5×8×1000/（1.732×380×0.75）+0.5×15×1000/（1.732×380）+0.5×7.5×1000/（1.732×380）+0.5×6×1000/（1.732×380）+0.5×6×1000/（1.732×380）+0.5×3×1000/（1.732×380）+0.5×15×1000/（1.732×380）】
=308.44A
选用VV3×150+2×75型电缆，长度为20m。
△U=∑P×L/（100C×S）
=378×20/（100×77×120）
=0.006＜0.05
符合电压降要求，故总干线1采用VV3×150+2×75型电缆。
2..干线一线型计算
I=KK1P/（√3UcosΦ）
=1.1×【0.5×12×1000/（1.732×380×0.75）+0.5×40×1000/（1.732×380×0.75）+0.5×20×1000/（1.732×380×0.75）+0.6×36×1000/（1.732×380）+0.5×48×1000/（1.732×380）+0.5×40×1000/（1.732×380）+0.5×20×1000/（1.732×380）】
=222.8A
选用YC3×95+2×50型电缆，长度为330m。
△U=∑P×L/（100C×S）
=110×330/（100×77×95）
=0.049<0.05
不符合电压降要求，故干线一采用YC3×95+2×50型电缆，。
干线二线型计算
I=KK1P/（√3UcosΦ）
=1.1×41.75×1000/（1.732×380×0.75
=93A
选用YC3×70+2×35型橡套电缆，长度为120m。
△U=∑P×L/（100C×S）
=41.75×120/（100×77×70）
=0.009＜0.05
符合电压降要求，故干线一采用YC3×70+2×35型电缆。
干线三线型计算
I=KK1P/（√3UcosΦ）
=1.1×41.75×1000/（1.732×380×0.75
=93A
选用YC3×70+2×35型橡套电缆，长度为120m。
△U=∑P×L/（100C×S）
=41.75×230/（100×77×70）
=0.017＜0.05
符合电压降要求，故干线一采用YC3×70+2×35型电缆。

干线四线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.4×75×1000/（1.732×380×0.75）】
=66A
选用YC3×50+2×25型橡套电缆，长度为120m。
△U=∑P×L/（100C×S）
=75×120/（100×77×70）
=0.016＜0.05
符合电压降要求，故干线三采用YC3×50+2×25型电缆。
干线五线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.5×36×1000/（1.732×380×0.75）
=40A
选用YC3×35+2×15型橡套电缆，长度为90m。
△U=∑P×L/（100C×S）
=36×90/（100×77×35）
=0.012＜0.05
符合电压降要求，故干线三采用YC3×35+2×16型电缆。
干线六线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.5×36×1000/（1.732×380×0.75）
=40A
选用YC3×35+2×15型橡套电缆，长度为90m。
△U=∑P×L/（100C×S）
=36×90/（100×77×35）
=0.012＜0.05
符合电压降要求，故干线三采用YC3×35+2×16型电缆。
干线七线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.4×74×1000/（1.732×380×0.75）】
=82A
选用YC3×50+2×25型橡套电缆，长度为90m。
△U=∑P×L/（100C×S）
=74×120/（100×77×90）
=0.013＜0.05
符合电压降要求，故干线三采用YC3×50+2×25型电缆。
干线八线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.4×9.75×1000/（1.732×380×0.75）】
=8A
选用YC3×35+2×25型橡套电缆，长度为20m。
△U=∑P×L/（100C×S）
=9.75×20/（100×77×35）
=0.001＜0.05
符合电压降要求，故干线三采用YC3×30+2×16型电缆。
干线九线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.5×14.5×1000/（1.732×380×0.75）】
=11A
选用YC3×50+2×25型橡套电缆，长度为50m。
△U=∑P×L/（100C×S）
=14.5×50/（100×77×70）
=0.01＜0.05
符合电压降要求，故干线三采用YC3×50+2×25型电缆。
干线十线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.5×17..5×1000/（1.732×380×0.75）】
=20A
选用YC3×35+2×16型橡套电缆，长度为30m。
△U=∑P×L/（100C×S）
=17.5×30/（100×77×35）
=0.002＜0.05
符合电压降要求，故干线三采用YC3×35+2×16型电缆。
干线十一线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.5×14.5×1000/（1.732×380×0.75）】
=11A
选用YC3×35+2×16型橡套电缆，长度为30m。
△U=∑P×L/（100C×S）
=14.5×30/（100×77×35）
=0.003＜0.05
符合电压降要求，故干线三采用YC3×35+2×16型电缆。
干线十二线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.4×9.75×1000/（1.732×380×0.75）】
=8A
选用YC3×35+2×25型橡套电缆，长度为60m。
△U=∑P×L/（100C×S）
=9.75×60/（100×77×35）
=0.002＜0.05
符合电压降要求，故干线三采用YC3×35+2×16型电缆。

干线十三线型计算
I=KK1P/（√3UcosΦ）
=1.1×0.5×14.5×1000/（1.732×380×0.75）】
=11A
选用YC3×35+2×16型橡套电缆，长度为20m。
△U=∑P×L/（100C×S）
=14.5×20/（100×77×35）
=0.003＜0.05
符合电压降要求，故干线三采用YC3×35+2×16型电缆。
根据以上计算本工程的电缆型号选择如下：
表5 干线导线截面积选型表
序号
线路名称
线路距离（米）
导线选型
1
总干线
20
VV3×150+2×75
2
干线一
325
YC3×95+2×50
3
干线二
120
YC3×70+2×35
4
干线三
230
YC3×70+2×35
5
干线四
120
YC3×50+2×25
6
干线五
90
YC3×35+2×16
7
干线六
90
YC3×35+2×16
8
干线七
90
YC3×35+2×16
9
干线八
20
YC3×35+2×16
10
干线九
50
YC3×35+2×16
11
干线十
30
YC3×35+2×16
12
干线十一
30
YC3×35+2×16
13
干线十二
60
YC3×35+2×16
14
干线十三
20
YC3×35+2×16

4.5 2号变压器以下干线选型：
干线一：2号一级配电柜至4号二级箱
干线二：2号一级配电柜至2号塔吊专用箱
干线三：4号二级箱至10号三级箱
干线四：4号二级箱至11号三级箱
干线五：4号二级箱至12号三级箱
干线六：2号塔吊专用箱至3号塔吊专用箱
干线七：2号一级配电柜至5号二级箱
干线八：5号二级箱至13号三级箱
表6 干线导线截面积选型表
序号
线路名称
线路距离（米）
导线选型
1
总干线
20
VV3×150+2×75
2
干线一
160
YC3×70+2×35
3
干线二
50
YC3×70+2×35
4
干线三
20
YC3×35+2×16
5
干线四
50
YC3×35+2×16
6
干线五
50
YC3×35+2×16
7
干线六
80
YC3×50+2×25
8
干线七
50
YC3×70+2×35
9
干线八
20
YC3×35+2×16
4.6 3号变压器以下线路选型：
干线一：3号一级配电柜至4号塔吊专用箱
干线二：3号一级柜至6号二级箱
干线三：6号二级箱至14号三级箱
干线四：6号二级箱至15号三级箱

表5 干线导线截面积选型表
序号
线路名称
线路距离（米）
导线选型
1
总干线
20
VV3×150+2×75
2
干线一
60
YC3×50+2×25
3
干线二
20
YC3×70+2×35
4
干线三
20
YC3×35+2×16
5
干线四
90
YC3×35+2×16

以上导线选择都较计算截面大，主要是考虑设备在起动时起动电流大，以及现场在施工中有部份不定因素造成的施工用电，故在导线选型时加大了一些。

第五章 现场电路布置要求
5.1、设计配电系统：
（1）设计配电线路
本方案配电线路设计采用放射式线路配电，由甲方提供的变压器输出，施工现场设两个一级柜，每个一级柜各自分设动力供电回路，向下引至二级箱，以满足施工现场需要。
(2)设计配电装置及电器
一级柜接线如下图所示：

一级配电柜Ijs=326A，选用空气断路器额定电流Ie=1.3Ijs=424A,故选用DZ20Y-600塑料外壳断路器；
RCD选用带过流保护的漏电开关，采用四级RCD供三箱动力负载接线，动作电流100MA，动作时间0.1s；熔断器额定电流按线路计算电流加线路中容量最大的一台电动机额定功率的2.4倍来选取，熔断器额定电流配电室线路：
Ier=Ijs+Pmax=326+2.4*65.85=484A；
b、分配电箱接线与电器选择：
分配电箱接线如下图所示

分配电箱接线配置图
选用空气断路器回路额定电流Ie=1.3Ijs=1.3*162=210.6A,故选用DZ20Y-400塑料外壳断路器；
c、开关箱接线与电器选择：开关箱接线如下图所示，断路器依
据用电设备工作电流选择，RCD选用系列带过流保护的漏电开关，采用三级RCD供三相动力负载接线，动作电流30mA以下，动作时间0.1S。

d、设计接地装置：
1）在变压器、总配电箱及分配电箱处做重复接地装置，采用截面16mm2铜线接于箱内保护接地专用端子上，同时保证保护接零端子与工作接地端子处于连接状态。
2） PE线不允许装设开关或熔断器。
3）与电气设备相连接的保护零线应为截面不小于2.5mm2的绝缘多股铜线。保护零线的统一标志为绿/黄双色线。
4）变压器的工作接地电阻R≤4Ω，其它重复接地装置接地电阻R≤10Ω。
e、注意事项：
接地线与接地体连接采用焊接；接地线与接地设备的连接采用螺栓连接，螺栓应设防松垫片；
接地装置各部分之间均应保证电气连接；
接地装置应满足短路情况下的热稳定要求；
f、用电工程总平面图、配电装置布置图、配电系统接线图见后附图;
5.2、设计防雷装置：
依据现场勘测，现场周围最高物体为塔吊，并且现场均在塔吊的保护范围之内，故不另作避雷装置。每个塔吊预埋地脚螺栓对角位置各设一组引下线，连接在基础梁钢筋上。
5.2、具体防护措施：
1）、一级配电柜设置
a、本工程一级配电柜依施工现场具体条件，布置在施工现场西侧，长宽为3m×3m×3m高，顶部铺防水油毡，门口设挡鼠板。
b、一级配电柜侧面的维护通道宽度1m；
c、一级配电柜配锁，钥匙交由专业电工保管；
d、一级配电柜设置地坪要高出室外30cm，并进行硬化保证周围排水要良好。
e、一级配电柜旁要设置砂箱和可用于扑灭电气火灾的灭火器（干粉灭火器），保证配电室的消防防火需要。
2）、分配电箱与开关箱设置
a、分配电箱与开关箱采用铁板制作，板厚1.5mm，并装设端正牢固；分配电箱开关箱装设在坚固金属支架上，其中固定式配电箱的箱体中间与地面的垂直距离大于1.4-1.6m，移动式开关箱箱体中间与地面垂直距离大于0.8-1.6m，分配电箱与开关箱设置在干燥通风及常温场所，周围应有足够两人同时工作的空间和通道，并且不得堆放杂物。分配电箱采用钢筋围栏封闭管理，非专业电工不得擅入。
b、工程用电采用三级配电、两级漏电保护。在一级配电箱装设漏电保护器，开关箱中设漏电保护器，且一级配电柜的漏电保护器额定动作电流应大于控制单项设备开关箱的漏电保护器的额定动作电流允许值。
（1）一级配电柜的电器配制与接线：
ⅰ:N线禁止做重复接地，PE线必须做重复接地，重复接地电阻不大于10Ω。
ⅱ: 配电箱、开关箱的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱必须通过采用编织软铜线做电气连接。
（2）分配电箱的电器配制与接线：
分配电箱的电器配置与接线应与总配电室的电器配制与接线以及配电线路相适应。
（3）开关箱的电器配制与接线：
开关箱的电器配置和接线应与分配电箱的电器配置和接线以及配电线路相适应。作为施工现场临时用电工程第三级，也是主要防漏电、触电措施，所有开关箱必须设置漏电保护器。
5.4、安全用电措施和电气防火措施：
1）、安全用电技术措施
a、保证可靠的接地和接零
①在变压器、总配电箱及分配电箱处做重复接地装置，采用截面16mm2铜线接于箱内保护接地专用端子上，同时保证保护接零端子与工作接地端子处于连接状态。
②保护零线及工作零线分开单独敷设，不做它用，保护零线PE必须采用黄绿双色线。
③保护零线的截面积应不小于工作零线的截面。
b、接零和配置漏电保护器
①施工现场必须采用三级配电，两级保护。第一级漏电保护器设在总配电盘内，开关箱必须设置漏电保护器其漏电动作电流不大于30MA，动作时间小于0.1秒。
②用电设备实行一机一闸一箱一漏电保护制。
③施工现场的电力系统严禁利用大地做相线或零线，保护零线严禁装设开关或熔断器。严禁通过工作电流，且严禁断线。电气设备的保护零线不准串联使用。
④室内照明灯具的金属外壳必须作保护接零，单相回路的照明开关箱内必须装设漏电保护器。室外灯具距地面不得低于3m，室内灯具不得低于2.5m。
c、配电系统
①开关电器及电器装置必须完好无损。各种配电箱内严禁存放杂物，箱体保持整洁；停用一小时以上或下班以后，动力开关箱要断电上锁；上、下班前后应对所有开关箱进行一次例行检查，以确保用电的安全可靠。
②带电导线必须绝缘良好,导线与导线间接头必须绝缘包扎，带电导线上严禁搭、挂、压其它物体，不得使用塑料软线做移动式电动工具、设备、照明灯具的导线用。电气设备的电源进线端必须做固定连接。
③配电箱、开关箱应配锁,并有专人负责。
④电器装置应定期检查,检修时必须做到：
ⅰ停电；
ⅱ悬挂停电标识牌,挂接必要的接地线；
ⅲ有相应级别的专业电工检修（必须持证）；
ⅳ检查人员应佩带绝缘鞋和手套,使用绝缘工具；
ⅴ配电箱、开关箱不准存放杂并应保持清洁；
ⅵ配电箱在开关箱前应保证二人同时工作空间。
⑤对总配电箱、分配电箱等多路配电，要对每一回路进行编号并注明用途，以备检修和处理事故时能当即立断，减少损失。
⑥测试绝缘电阻、接地电阻、漏电保护器时，要在天气晴朗的情况下进行，测试时穿戴好防护用品。绝缘电阻、接地电阻测试运行期间每月进行一次，漏电保护器检测每月不得少于两次，并做好记录，雷雨天过后要对绝缘电阻、接地电阻，漏电保护器进行复测。
⑦电工作业要持证上岗。对各类用电人员进行安全知识培训。
d、照明用电
①施工现场采用220V及36V两种照明用电压，工作棚内灯具高度在2.5m以上，熔断器及开关要控制灯具的火线，部分外露灯口应用绝缘材料包扎好，露天使用灯口应用防雨灯口。
②照明器具的拆装要停电进行，严禁带电收放灯线和灯具。
2）、电器防火措施
a、合理配置、校定、更换各种保护器,对电路和设备的过载和短路故障进行可靠的保护。
b、在一级配电柜旁放置两个干粉灭火器，在电焊机旁放置一个干粉灭火器。
c、在电器装置或线路周围不堆放易燃易爆强腐蚀介质。
d、加强电气设备间绝缘,防止电弧短路。
e、楼层施工时,每两层设置一个配电箱,输电电缆从楼梯间进入每个楼层,引至楼上的电缆应每层加绝缘固定。
f、加强易燃易爆物品管理，加强电气防火教育和宣传，提高各类用电人员电气防火自觉性，建立电气防火检查制度，发现问题及时处理。
3）、手持电动工具的保护使用要求
a、一般场应选用Ⅱ类手持式电动工具，并应装设额定动作电流不大于15mA，额定漏电动作时间不大于0.1S的漏电保护器，严禁使用一类手持电动工具。
b、手持电动工具的负荷线必须采用耐气候型的橡皮护套铜芯软电缆，并不得有接头；
c、手持式电动工具的外壳、手柄、负载线、开关等必须完好无损，使用前必须由分公司、项目部作空载检测，粘贴合格标签后方可使用；
d、使用手持式电动工具时，必须选派入厂半年以上、懂得基本安全用电常识的操作规程的人使用，在人员稀少部位，使用手持式电动工具时，应配备2人，一人操作，一人监护；
e、各种木工机械设备，严禁使用倒顺开关控制。
f、使用手持电动工具时，必须按规定穿绝缘防护用品。
第六章 临时用电系统的使用管理与维护

6.1坚持电气专业人员持证上岗，非电气专业人员不准进行任何电气部件的更换或维修。
6.2施工现场的配电设施要坚持维修检查制度，每月1日、15日为定期检查时间。每季度对电器设备作一次绝缘检测及接地电阻的检测。雨季期间要增加对设备的检修和检测。
6.3应保持配电线路及配电箱和开关箱内电缆、导线对地绝缘良好，不得有破损、硬伤、带电体裸露、电线受挤压、腐蚀、漏电等隐患，以防突然出事。
6.4工地所有配电箱都要标明箱的名称、所控制的各线路称谓、编号、用途等。
6.5配电箱要做到“六有”，在现场施工，当停止作业一小时以上时，应将动力开关箱断电上锁。
6.6检查和操作人员必须按规定穿绝缘鞋、戴绝缘手套；必须使用电工专用绝缘工具。
6.7平时应经常查看配电箱的进出线有没有承受外力，有没有被水泥砂浆浸污、被金属锐器划破绝缘，配电箱内电器的螺丝有没有松动，动力设备有没有缺相运行的声音等等。
第七章 现场机械动力系统及电工岗位责任职

7.1、机械动力系统岗位责任制
7.1.1对机电起重设备的安全进行负责，并认真贯彻执行安全操作规程和施工组织设计。
7.1.2对所有机械设备要有出厂合格证书及完整的技术资料，使用前要制定出安全操作规程。
7.1.3对机电起重设备的操作人员进行定期培训考核并签发作业合格证，要求持证上岗。
7.1.4负责现场机械设备的验收工作，验收合格后，方可交付工人使用。
7.1.5对违章作业人员进行监督处理，落实隐患整改。发生事故和险情要积极参加抢救、排险，尽最大能力防止事故与险情的扩大。并参加事故的调查，分析，弄清原因，明确责任。
7.2电工岗位责任制
7.2.1认真学习，严格执行安全用电的技术操作规程、制度、规定和决定。
7.2.2熟悉临时用电施工组织设计（含变更设计），并严格贯彻执行。
7.2.3在主管责任师指导下，做好进场电气设备、用电设备的验收并做好记录。
7.2.4在主管责任师指导下，完成电气设备测试、调试，并做好记录。
7.2.5标注干线路走向标志，并坚持定期巡查，保持完整。
7.2.6定期定时巡查、检修，落实隐患整改，并做好记录。
7.2.7积极参加用电重大故障排除、排险及人员抢救。
7.2.8履行好维护职能，为施工班组安全用电服务。

干线图
