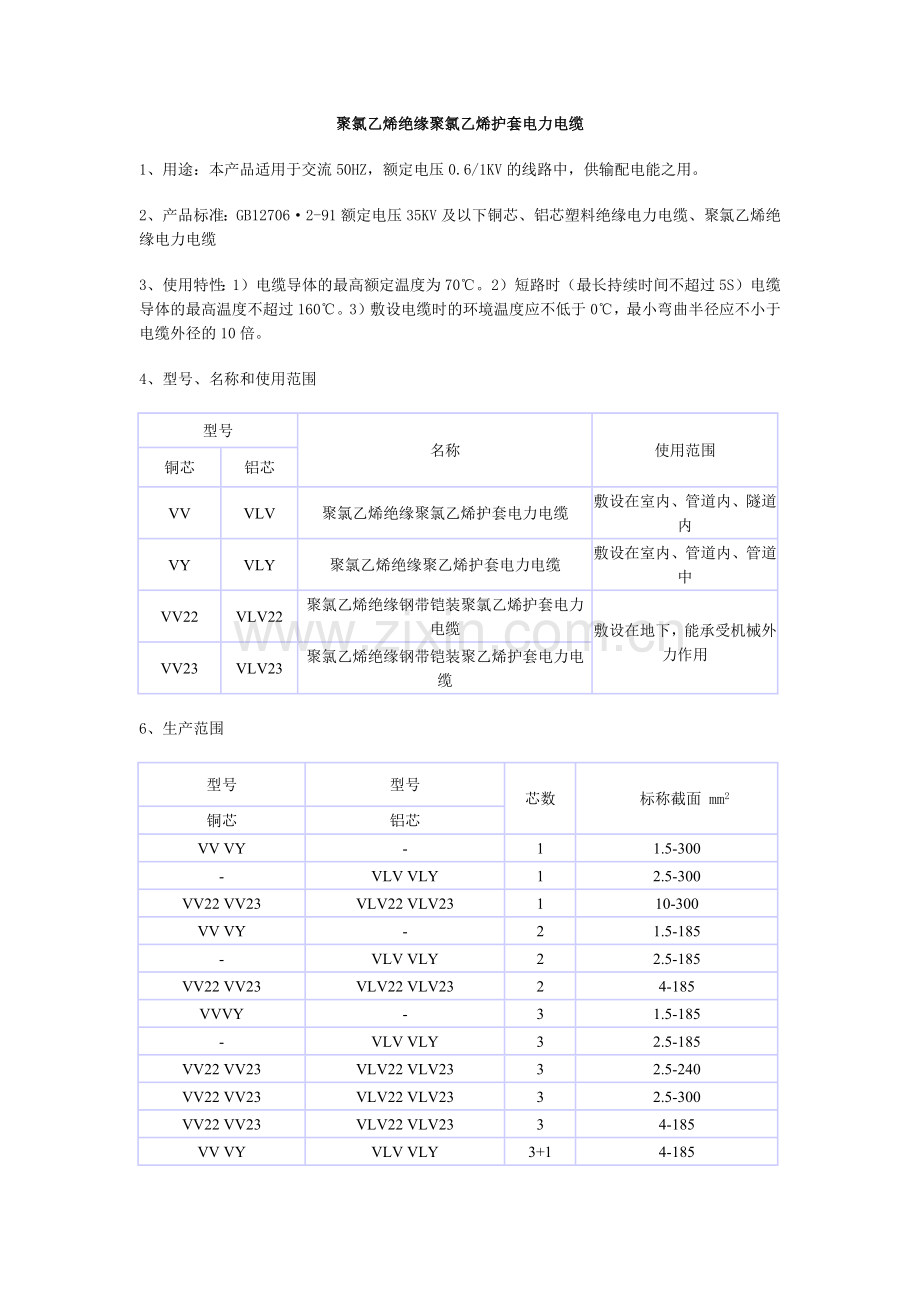

聚氯乙烯绝缘聚氯乙烯护套电力电缆
1、用途：本产品适用于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之用。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电力电缆、聚氯乙烯绝缘电力电缆
3、使用特性：1）电缆导体的最高额定温度为70℃。2）短路时（最长持续时间不超过5S）电缆导体的最高温度不超过160℃。3）敷设电缆时的环境温度应不低于0℃，最小弯曲半径应不小于电缆外径的10倍。
4、型号、名称和使用范围
型号
名称
使用范围
铜芯
铝芯
VV
VLV
聚氯乙烯绝缘聚氯乙烯护套电力电缆
敷设在室内、管道内、隧道内
VY
VLY
聚氯乙烯绝缘聚乙烯护套电力电缆
敷设在室内、管道内、管道中
VV22
VLV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
敷设在地下，能承受机械外力作用
VV23
VLV23
聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆
6、生产范围
型号
型号
芯数
 标称截面 mm2
铜芯
铝芯
VV VY
-
1
1.5-300
-
VLV VLY
1
2.5-300
VV22 VV23
VLV22 VLV23
1
10-300
VV VY
-
2
1.5-185
-
VLV VLY
2
2.5-185
VV22 VV23
VLV22 VLV23
2
4-185
VVVY
-
3
1.5-185
-
VLV VLY
3
2.5-185
VV22 VV23
VLV22 VLV23
3
2.5-240
VV22 VV23
VLV22 VLV23
3
2.5-300
VV22 VV23
VLV22 VLV23
3
4-185
VV VY
VLV VLY
3+1
4-185
VV22 VV23
VLV22 VLV23
3+1
4-185
VV VY
VLV VLY
4
4-185
VV22 VV23
VLV22 VLV23
4
4-185
VV22 VV23
VLV22 VLV23
4
4-240
VV22 VV23
VLV22 VLV23
4
4-300

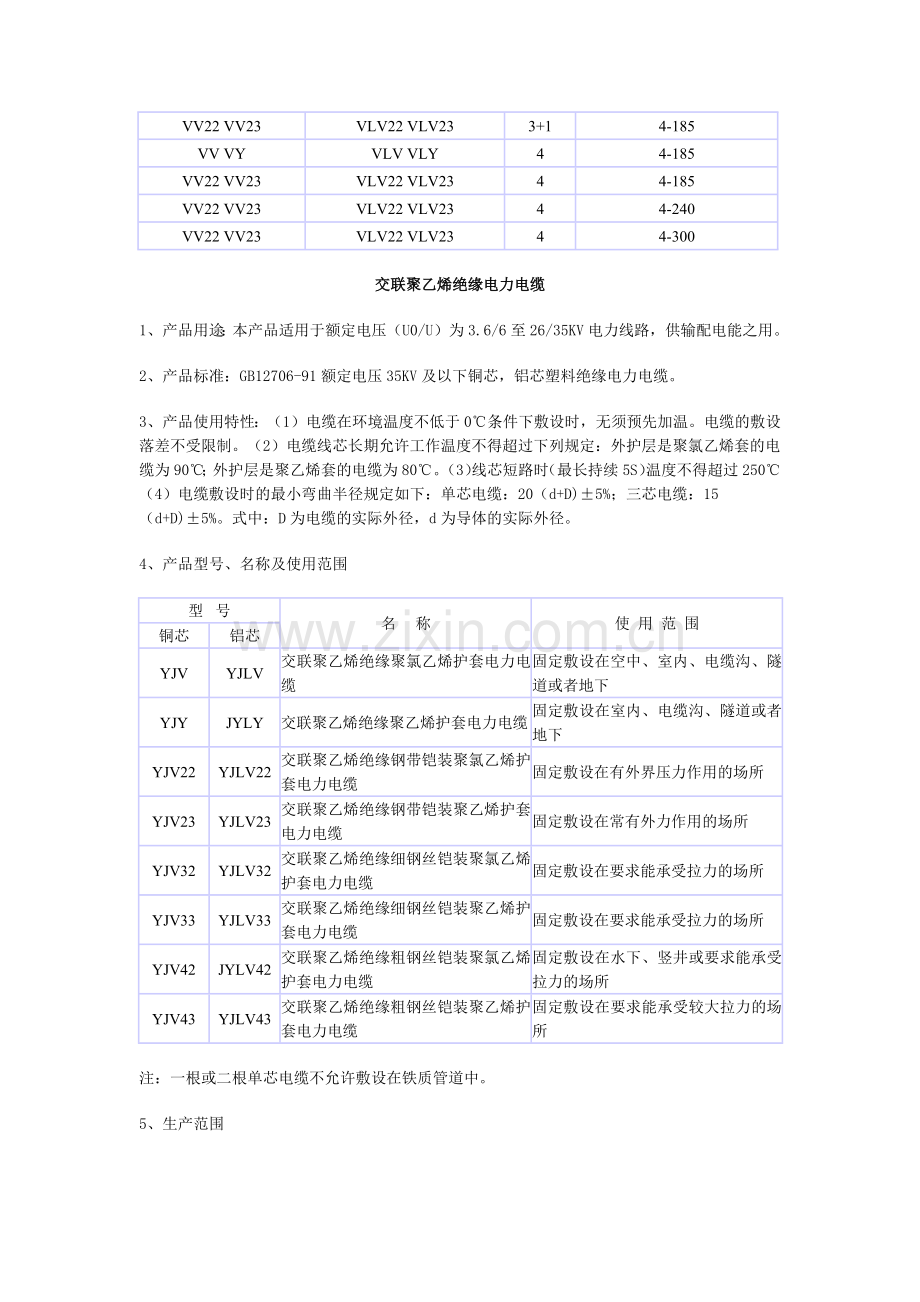

交联聚乙烯绝缘电力电缆
1、产品用途：本产品适用于额定电压（U0/U）为3.6/6至26/35KV电力线路，供输配电能之用。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电力电缆。
3、产品使用特性：（1）电缆在环境温度不低于0℃条件下敷设时，无须预先加温。电缆的敷设落差不受限制。（2）电缆线芯长期允许工作温度不得超过下列规定：外护层是聚氯乙烯套的电缆为90℃；外护层是聚乙烯套的电缆为80℃。（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最小弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。式中：D为电缆的实际外径，d为导体的实际外径。
4、产品型号、名称及使用范围
型  号
名    称
使 用 范 围
铜芯
铝芯
YJV
YJLV
交联聚乙烯绝缘聚氯乙烯护套电力电缆
固定敷设在空中、室内、电缆沟、隧道或者地下
YJY
JYLY
交联聚乙烯绝缘聚乙烯护套电力电缆
固定敷设在室内、电缆沟、隧道或者地下
YJV22
YJLV22
交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
固定敷设在有外界压力作用的场所
YJV23
YJLV23
交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
固定敷设在常有外力作用的场所
YJV32
YJLV32
交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
固定敷设在要求能承受拉力的场所
YJV33
YJLV33
交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
固定敷设在要求能承受拉力的场所
YJV42
JYLV42
交联聚乙烯绝缘粗钢丝铠装聚氯乙烯护套电力电缆
固定敷设在水下、竖井或要求能承受拉力的场所
YJV43
YJLV43
交联聚乙烯绝缘粗钢丝铠装聚乙烯护套电力电缆
固定敷设在要求能承受较大拉力的场所
注：一根或二根单芯电缆不允许敷设在铁质管道中。
5、生产范围
型号
芯数
额定电压 U0/U KV
3.6/6 6/6
6/10 8.7/10
12/20 18/20
21/35 26/35
导电线芯标称截面(mm2)
YJLV
YJV
YJLY
YJY
1
25-500
25-500
35-500
50-300
YJLV32
YJV32
YJLY32
JYY32
1
25-500
25-500
35-500
50-300
YJLV42
YJV42
YJLV43
YJV43
1
25-500
25-500
35-500
50-300
YJLV
YJV
YJLY
YJY
3
25-300
25-300
35-300
-
YJLV22
YJV22
YJLV23
YJV23
3
25-300
25-300
35-300
-
YJLV32
YJV32
YJLV33
YJV33
3
25-300
25-300
35-300
-
YJLV42
YJV42
YJLV43
YJV43
3
25-300
25-300
35-150
-
聚氯乙烯绝缘电线
1、用途：本产品适用于交流额定电压450/750V及以下的动力装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）固定敷设用电缆（电线)》
3、产品使用特性：1）额定电压U0/U分为450/750V和300/500V。2）电缆的长期允许工作温度：BV-105型 ……应不超过105℃；其他型号……应不超过70℃。3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）小于25mm者……应不小于4D；电缆外径（D）为25mm及以上者……应不小于6D
4、电缆型号、名称及使用范围
型号
名称
使用范围
BV
铜芯聚氯乙烯绝缘电缆（电线）
固定敷设
BLV
铝芯聚氯乙烯绝缘电缆（电线）
固定敷设
BVR
铜芯聚氯乙烯绝缘电缆（电线）(wire)
固定敷设时要求柔软的场合
BVV
铜芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆 (wire)
固定敷设
BLVV
铝芯聚氯乙烯绝缘聚氯乙烯护套圆型电缆PVC (wire)
固定敷设
BVVB
铜芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线） (wire)
固定敷设
BLVVB
铝芯聚氯乙烯绝缘聚氯乙烯护套平型电缆（电线） (wire)
固定敷设
BV-105
铜芯105℃聚氯乙烯绝缘电线
固定敷设
5、生产范围
型号
额定电压V (V)
芯数
标称截面
BV
300/500
1
0.5-1
450/750
1
1.5-300
BLV
450/750
1
2.5-300
BVR
450/750
1
2.5-70
BVV
300/500
2、3、4、5
1.5-35
BLVV
300-500
1
2.5-10
BVVB
300-500
2、3
0.75-10
BLVVB
300/500
2、3
2.5-10
BV-105
450/750
1
0.5-6
聚氯乙烯绝缘软电线
1、用途：本产品适用于交流额定电压450/750V及以下的家用电器、小型电动工具、仪器仪表及动力照明等装置的连接。
2、产品标准：GB5023、3-85《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）连接用软电线》
3、使用特征：1）U0/U为450/750V、300/500V和300/300V。2）电缆的长期允许工作温度：RV-105型应不超过105℃；其他型号应不超过70℃
4、电缆型号、名称和使用范围:
型号
名称
使用范围
RV
铜芯聚氯乙烯绝缘连接软电缆（电线）
连接用
RVB
铜芯聚氯乙烯绝缘平型连接软电缆（电线）
连接用
RVS
铜芯聚氯乙烯绝缘绞型连接软电线
连接用
RVV
铜芯聚氯乙烯绝缘聚氯乙烯护套圆型连接软电缆
连接用
RVVB
铜芯聚氯乙烯绝缘聚氯乙烯护套平型连接软电线
连接用
RV-105
铜芯耐热105℃聚氯乙烯绝缘连接软电线
连接用
注：可根据需要生产阻燃型，原型号前加“ZR”。
5、生产范围
型号
额定电压V
芯数
标称截面 mm2
RV
300/500
1
0.3-1

450/750
1
1.5-70
RVB
300/300
2
0.3-1
RVS
300/300
2
0.3-0.75
RVV
300/300
2、3
0.5-0.75

300/500
2、3、4、5
0.75-2.5
RVVB
300/300
2
0.5-0.75

300/500
2
0.75
RV-105
450/750
1
0.5-6
聚氯乙烯绝缘屏蔽电线
1、用途：本产品适用于交流额定电压300/300V及以下电器、仪表、电子设备及自动化装置。
2、产品标准：GB5023.5-86《额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）屏蔽电线》
3、使用特性：1）额定电压U0/U为300/300V；2）电缆的长期允许工作温度：AVP-105、RVP-105型……应不超过105℃；其他型号……应不超过70℃
4、型号、名称和使用范围
型号
名        称
使用范围
RVP
铜芯聚氯乙烯绝缘屏蔽电线
用于防干扰场所
RVVP
铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆（电线）
RVP-105
铜芯耐热105℃氯乙烯绝缘屏蔽软电线
5、生产范围
型号
额定电压V
芯数
标称截面 mm2
RVP RVP-105
300/300
1
0.5-2.5
2
0.5-1.5
RVVP
300/300
1
0.5-2.5
2
0.5-1.5
3
0.-1.5
聚氯乙烯绝缘护套耐火电力电缆
1、产品型号和规格
电缆型号如表1
型号
名称
NH—VV
聚氯乙烯绝缘和护套耐火电力电缆
NH-VV22
聚氯乙烯绝缘和护套钢带铠装耐火电力电缆
注：单芯用于交流系统，采用铝带铠装
电缆规格如表2
型号
芯数
导电线芯标称截面(mm2)
NH-VV
1
1.5-300
NH-VV22
10-180
NH-VV
2
1.5-185
NH-VV22
4-185
NH-VV
3
1.5-240
NH-VV22
2.5-240
NH-VV
4
2.5-240
NH-VV22
2.5-150
NH-VV
3+1
4-240
NH-VV22
4-240
NH-VV
5
2.5-120
NH-VV22
2.5-120
阻燃型和非阻燃型电缆
1、产品型号和规格
电缆的型号如表1
型 号

名       称
Cu
Al

ZR-VV
ZR-VLV
聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆
ZR-VV22
ZR-VLV22
聚氯乙烯绝缘钢带铠装聚氯乙烯护套阻燃电力电缆
ZR-VV32
ZR-VLV42
聚氯乙烯绝缘粗钢丝铠装聚氯乙烯护套阻燃电力电缆
电线电缆命名
    电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？
    电线电缆产品的命名有以下原则：
    1、产品名称中包括的内容
    (1)产品应用场合或大小类名称
    (2)产品结构材料或型式；
    (3)产品的重要特征或附加特征
    基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
    2、结构描述的顺序
    产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
    3、简化
    在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
    案例：
         额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
         (太长了！)
        “额定电压8.7/15kV”——使用场合/电压等级
        “阻燃”——强调的特征
        “铜芯”——导体材料
        “交联聚乙烯绝缘”——绝缘材料
        “钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
        “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)
     “电力电缆”——产品的大类名称
    与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。
电线与电缆的区分
    其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
型号
    电线电缆的型号组成与顺序如下：
        [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]
    1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。
    型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
    第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。
    电力电缆铠装和外护套数字代号
数字标记
铠装层
外被层或外护套
0
无
---
1
联锁铠装
纤维外被
2
双层钢带
聚氯乙烯外套
3
细圆钢丝
聚乙烯外套
4
粗圆钢丝

5
皱纹(轧纹)钢带

6
双铝(或铝合金)带

8
铜丝编织

9
钢丝编织

电缆的规格型号
常见型号如下
型号 名称
铜芯
VV聚氯乙烯绝缘聚氯乙烯护套电力电缆
VY聚氯乙烯绝缘聚乙烯护套电力电缆
VV22聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VV23聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆
VV32聚氯乙烯绝缘绝缘铠装聚氯乙烯护套电力电缆
VV33聚氯乙烯绝缘绝缘铠装聚乙烯护套电力电缆
YJV交联聚乙烯绝缘聚氯乙烯护套电力电缆
YJV交联聚乙烯绝缘聚乙烯护套电力电缆
YJV22交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
YJV23交联聚乙烯绝缘钢带铠装聚乙烯护套电力电缆
YJV32交联聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆
YJV33交联聚乙烯绝缘细钢丝铠装聚乙烯护套电力电缆
其实常用的也就是 YJV YJV22 YJV32这3种 其他不是很多
至于规格有3等芯 4等芯 和3+1 3个常用规格 等芯就是截面一样的 3＋1就是地线的截面是相线的一半。 目前50平方以下都是等芯。
电线电缆主要产品型号还有很多
电力电缆：、YJV、YJY、YJLV、YJLY、YJV22、YJV23、YJLV22、YJLV23、RVV、RVV22、VV、VV22、
RVV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP 、60227IEC01(BV)、60227IEC02(RV)、60227IEC05(BV)、60227IEC06(RV)、60227IEC07(BV-90)、60227IEC08(RV-90)、60227IEC10(BVV)、60227IEC52(RVV)、60227IEC53(RVV)、BV、BLV、BVR、BVV、BLVV、BVVB、BLVVB、RVVP!
控制电缆：KVV、KVVP、KVVP2、KVV22、KVV32、KVVR、KVVRP、KYJV、KYJVP、KVVP2、KYJVP2、KYJV22、KYJV32、KYJVR、KYJVRP!
电梯电缆：TVVB、TVVBP、TVVBG、YTTW!
变频器电缆：BP-VVP、BP-VVPP2、BP-VVPPP2、BP-VVP3、BP-YJVP、BP-YJPVP、BP-YJPVP2、BP-YJVP2、BP-YJP2VP2、BP-YJP2VP、BP-YJVP2P、BP-YJVP3、BP-YJP3VP、BP-YJP3VP2、ZR-BPYJVP、ZR-BPYJVP1、ZR-BPYJVP1-2、ZR-BPYJVP3、WDZ-BPYJEP、WDZ-BPYJEP2、WDZ-BPYJEP1、WDZ-BPYJEP1-2、WDZ-BPYJEP3 BP-GGP、BP-GGP2、BP-GGPP2、BP-GGP3、BP-GVFP、BP-GVFP2、BP-GVFPP2、BP-GVFP3、BP-FFP、BP-FFP2、BP-FFPP2、BP-FFP3 !
电焊机电缆：60245IEC81(YH)、60245IEC82{YHF)、YH、YHF!
橡套电缆：YQ-0.3/0.5、YQW-0.3/0.5、MYQ-0.3/0.5、YZ-0.3/0.5、YZW-0.3/0.5、YC-450/750、YCW-450/750!
丁腈绝缘与护套电缆：YVFR、YVFRP、YFFB、YFFB-FYEFPB、YFFB-L、YFFB-JLYFFB-FJL

耐高温导线：AFB、AFBP1、AF-200、AFP1-200、AF-250、AFP1-250、AYF-250、AYFP1-250
耐高温防腐电缆：FF、FF22、FF32、FFP、FFP22、FFP32、FV-105、FV-105、FV-105、FVF、FVF-22、FVF-32、FG、FG22、FG32
耐高温防腐控制电缆：KFF、KFFP、KFFP2、KFF2、KFFP22、KFFP2-22、KFF32、KFFP32、KFFP2-32、KFV、KFVP、KFVP2、KFVR、KFVRP、KFV22、KFVP22、KFVP2-22、KFV32、KFVP32、KFVP2-32、KFVF、KFVFP、KFVFP2、KFVFR、KFVFRP、KFVF-22、KFVFP22、KFVFP2-22、KFVF-32、KFVFP32、KFVFP2-32、KFG、KFGP、KFGP2、KFGR、KFGRP、KFG22、KFGP22、KFGP2-22、KFG32、KFGP32、KFGP2-32
扁平移动电缆：YZB、YZWB、YCB、YCWB、YZGB、YCGB、YZPB、YCPB、
仪表信号用电缆：PVV、PYY、PYV、PVV22、PYY22、PYV22、RVV、PVVP、RVVP、YYJV、YYJVP、
硅橡胶绝缘耐高温、防腐、耐油电缆与控制电缆：AGR-1、AGR、AGRP、AGG-5、AGG-12、AGG-15、AGG-20、AGG-25、AGG-30、YGZB、YGVFZB、YGCB、YGVFCB、YFGCB、YGGB、YGCBP、YGCB-VFR、YGCB-VFRP、YGCB-HF46R、YGCB-HF46RP、KGG、KGGP、KGGR、KGGRP、KGVF、KGVFP
计算机电缆：DJVPV、DJVP2V、DJVP3V、DJVVP、DJVVP、DJVVP3、DJVPVP、DJVP2VP、DJVPVP22、DJVP3VP3、DJVPVR、DJVP2VR、DJVP3VR、DJVVPR、DJVVP2R、DJVVP3R、DJVPVPR、DJVP2V2R、DJVPV22、DJVP2V22、DJVP3VP3R、DJVP3V22、DJVVP22、DJVVP2-22、DJVVP3-22、DJVP2VP2-22、DJVP3VP3-22
耐火电缆：NH-BV、NH-BVV、NH-BVVB、NH-VV、NH-YJV、NH-VV22、NH-YJV22、NH-VV32、NH-YJV32、NH-VV、NH-KVVP、NH-KVVP2、NH-KVV22、NH-KVV32、NH-KVVR、NH-KVVRP、NH-KVVR22、NH-KVVRP222、NH-KVVP22、NH-KVVP2-22、NH-KFF、NH-KFFP、NH-KFFP2、NH-KYJV、NH-KYJVP、NH-KYJVP2、NH-KYJVP2-22、NH-KYJV22、NH-KYJV32!
平行集束导线：BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY、BS-JKV、BS-JKY、BS-JKLV、BS-JKLY
架空电缆：JKV、JKLV、JKY、JKLY、JKYJ、JKLYJ、JKTRYJ、JKLYJ/Q、JKLGYJ、JKLGYJ/Q
特种电缆型号说明：
ZR-X：阻燃电缆 NH-X：耐火电缆
FS-X：防水电缆 H-X：耐寒电缆
GZR-X：隔氧层阻燃电缆 WDNH-X：低烟无卤耐火电缆
GNH-X：隔氧层耐火电缆 GWDNH-X：隔氧层低烟无卤耐火电缆
WDZR-X：低烟无卤阻燃电缆 GWDZR-X：隔氧层低烟无卤阻燃电缆
FYS-X：环保型防白蚁、防鼠电缆
FYSZR-X：环保型防白蚁、防鼠阻燃电缆
有专门的手册

不过大部分电工都是根据口诀来算的

18kw电机 电流大概是36A

如果使用铝导线的话保险一点的话 就是10平方
铜导线就是6平方

遇到高温或者穿管的话 另外有计算方法。

下面是口诀：
绝缘导线载流量估算
铝芯绝缘导线载流量与截面的倍数关系
导线截面(mm 2 ) 1 1．5 2．5 4 6 10 16 25 35 50 70 95 120
载流是截面倍数 9 8 7 6 5 4 3．5 3 2．5
载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300
估算口诀：二点五下乘以九，往上减一顺号走。三十五乘三点五，双双成组减点五。条件有变加折算，高温九折铜升级。穿管根数二三四，八七六折满载流。 说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。由表5 3可以看出：倍数随截面的增大而减小。“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。如2．5mm’导线，载流量为2．5×9＝22．5(A)。从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。即50、70mm’导线的载流量为截面数的3倍；95、120mm”导线载流量是其截面积数的2．5倍，依次类推。“条件有变加折算，高温九折铜升级”。上述口诀是铝芯绝缘线、明敷在环境温度25℃的条件下而定的。若铝芯绝缘线明敷在环境温度长期高于25℃的地区，导线载流量可按上述口诀计算方法算出，然后再打九折即可；当使用的不是铝线而是铜芯绝缘线，它的载流量要比同规格铝线略大一些，可按上述口诀方法算出比铝线加大一个线号的载流量。如16mm’铜线的载流量，可按25mm2铝线计算。
