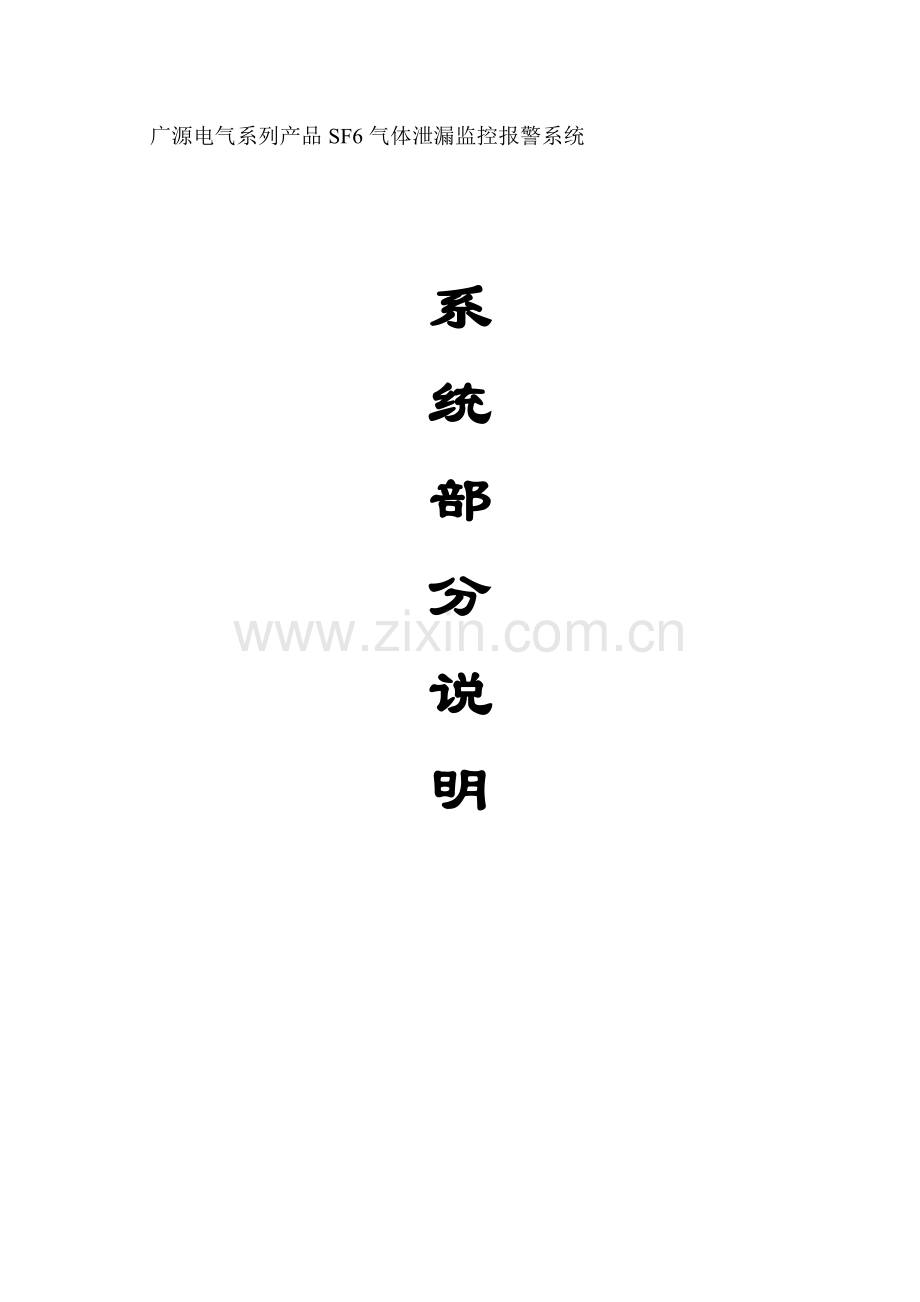

广源电气系列产品SF6气体泄漏监控报警系统.docx

资源描述

广源电气系列产品SF6气体泄漏监控报警系统系统部分说明 1. SF6气体泄漏监控报警系统简介 1.1产品概述 GY系列SF6气体泄漏监控报警系统是针对当前电力系统对安全生产和环境保护的要求，根据《电业安全工作规程》中的相关规定，并结合客户的需求而研制开发的智能型实时在线监控系统。本系统主要用于检测SF6开关室和组合电器（GIS）室等场合的SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时发出声光报警和远传报警，同时自动开启风机进行通风，有效的保障了现场工作人员的人身安全。 1.2系统功能： ● SF6气体含量检测功能 ● 氧气含量检测功能 ● 温度和湿度检测功能 ● 缺氧报警功能 ● SF6气体含量超标报警功能 ● SF6气体含量超标或缺氧时，自动启动风机排风功能 ● 定时和强制排风功能 ● 数据保存和查询功能 ● 数据远传功能 1.3系统特点 ◆ 适用于500KV 、220KV、 110KV、35KV、10KV等电压等级的SF6开关室和组合电器室（GIS室）。 ◆ 采用进口新型高灵敏度SF6及氧气传感器变送器，并配有辅助温湿度传感器变送器，快速、稳定、可靠。 ◆ 多路传感器，多方位安装，确保报警迅速、及时、准确。 ◆ 高精度16位模数转换（A/D），速度快，零漂小。 ◆ 管理单元具有人性化操作界面，结构清晰、简单明了，便于工作人员操作和查询。 ◆ 大容量存储器，固态记录形式，满足客户对数据存储容量和存储时间的要求。 ◆ 具备远传数据通道，可以和远动设备接口。 ◆ 多种型号，多种配置，多种选择，还可根据客户需要定制特殊型号。 u 显示单元可直接显示现场平面图、变送器位置及监测数据，方便进行遥控。 u 采用DSP芯片，与传统的MCU芯片相比，具有运算速度快，实时性好，精度高，采样转换速度快等特点。 u 多接口支持，具有RS485、CAN、以太网等接口，可以灵活的组建强大的网络。 1.4主要技术指标一、输入电源： 185～265V AC 二、响应时间： ≤30秒三、采样指标： 1000次/秒四、 SF6测量误差： <1.5PPM 五、氧气浓度测量范围： 1.0％～50.0％六、氧气浓度测量精度： <0.5% 七、报警浓度： 50～1500PPM（可整定）八、温度显示范围：－30～99ºC 九、湿度显示范围： 0～99％RH 十、数据存储容量： 80 G(屏柜式标配) 变送器单元类型表型号 SF6传感器氧气传感器温度传感器湿度传感器 GY-SF6-01A 有有有有 GY-SF6-01B 有有有无 GY-SF6-01C 有有无无 GY-SF6-01D 有无无无 2. 系统组成方案 2.1 GY-001型SF6气体泄漏监控报警系统适用环境：监测区域面积较小，安装SF6设备数量较少的场合。系统特点：声光报警及远传报警功能，大屏幕液晶显示，变送器数量少，经济实惠。输出方式：常开触点（无源另加控制器）/光纤/以太网/CANBUS/RS485/RS232通讯管理单元配置： EC5-1651工控板/40G/大屏幕液晶/触摸屏变送器类型：可依照变送器单元类型表选择安装方式：壁挂式最大连接数量： 32 2.2 GY-002型SF6气体泄漏监控报警系统适用环境：各种电压等级的SF6开关室，组合电器室（GIS室）及所用SF6设备数量较多、需要与远动设备通讯及远程监控的场所。系统特点： CPU接受变送器信号，运用强大的数据分析、处理、控制、存储、查询功能，还可直接显示现场平面图、变送器位置和详细的监测数据，从而进行正确的控制。若连接网络，可同时监控多个变电站，进行遥控操作。具有定时、报警自动启动风机及远传报警功能。输出方式：常开触点（无源另加控制器）/光纤/以太网/CANBUS/RS485/RS232通讯管理单元配置： P4/2.4G/256M/80G/台式机变送器类型：可依照变送器单元类型表选择安装方式：监控台式最大连接数量： 64 2.3 GY-003型SF6气体泄漏监控报警系统适用环境：各种电压等级的SF6开关室，组合电器室（GIS室）及所用SF6设备数量较多、需要与远动设备通讯及远程监控的场所。系统特点： CPU接受变送器信号，运用强大的数据分析、处理、控制、存储、查询功能，还可直接显示现场平面图、变送器位置和详细的监测数据，从而进行正确的控制。若连接网络，可同时监控多个变电站，进行遥控操作。具有定时、报警自动启动风机及远传报警功能。输出方式：常开触点（无源另加控制器）/光纤/以太网/CANBUS/RS485/RS232通讯管理单元配置： P4/2.4G/256M/80G/一体化工控机变送器类型：可依照变送器单元类型表选择安装方式：屏柜式最大连接数量： 254 广源电气系列产品SF6气体泄漏监控报警系统使用说明简介：随着我国电力系统的发展，室内变电站在大中城市得到了广泛应用；在室内变电站中普遍采用SF6断路器，而SF6泄漏是不可避免要遇到的问题，SF6浓度过大将危及运行人员的人身安全；为了保障变电站运行人员的人身安全，开发了SF6监控系统；SF6监控系统主要有两部分组成：其一是探测装置，用来采集室内各位置的SF6含量、温度、湿度及氧气含量，并通过串口发送给采集系统；其二是监控系统，通过串口与探测装置建立连接，收集装置的测量值，定期保存测量值到数据库中；同时，把测量结果与设定的越限定值进行比较，如果发现有越限情况，则发出报警信号，同时若有与风机连接的接点则启动风机通风，避免人员出现危险； 6．主要功能： a) 收集测量数据：系统通过串口与探测装置连接，定时与各探测装置通讯，收集测量值，并把测量结果显示到探测装置分布图上；同时定时把测量数据保存到数据库中，便于将来查询； b) 报警功能：系统对收集的测量值与设定的越限定值进行比较，发现有越限情况出现，发告警信号到远动接点，若安装了附件装置，则同时发出声音报警，并保存该次越限情况到数据库中，便于将来查询； c) 通风功能：系统如果安装了附件装置与风机控制接点连接，则可以： i. 按照设定时间每天自动开启风机，进行通风，通风时间和时长可设定； ii. 在发生越限报警时，自动开启风机； iii. 测量值恢复到正常值范围内以后，风机延时通风一段时间，然后才停止；该延时时长可以设定； iv. 运行人员可以通过菜单进行强制通风，通风一段时间自动停止，也可以强制停止通风； d) 条屏告警提示和语音提示：若监控系统配置了告警条屏和语音告警器，则在条屏上不断显示各区域的情况，主要是各区域的SF6是否正常、氧气是否正常，异常时文字不断闪烁；当有人走近监控系统时，系统自动检测到有人靠近，则进行语音提示，提示运行人员是否有异常出现； e) 统计查询功能：可以查询各探测点的测量数据，也可以查询越限事件情况，还可以查询出风机的启停事件； 7.界面说明： 7.1主界面： 7.2 菜单说明： i. 系统菜单：该菜单中主要是一些控制菜单，主要包括保存： 1. 保存：用来保存对检测点的修改，以及对系统配置的修改； 2. 启动监控：用来在系统配置完成后启动监控，使监控系统开始轮询探测装置，收集数据，并检查是否有越限等； 3. 停止监控：用来停止监控系统与探测装置的通讯，并且停止对越限的查询； 4. 强制通风：运行人员用来强制开启风机，对房间进行通风(需增加附件装置)； 5. 通风停止：运行人员用来强制关闭风机，对停止进行通风(需增加附件装置)； 6. 声音报警试验：运行人员用来对报警器进行试验，检查报警器是否正常(需增加附件装置)； 7. 复位告警声音：运行人员用来关闭报警声音(需增加附件装置)； 8. 退出：退出监控系统； ii. 编辑菜单：该菜单主要用来完成检测点的设置，一般由厂家完成设置，运行人员不用修改，这里不再详细描述； iii. 选项菜单：该菜单主要用来监控配置系统，包括以下菜单项： 1. 监控自动启动：选中该菜单后，则每次监控系统启动后，自动开始与探测装置进行通讯；否则启动监控系统后，还要点击启动监控菜单或按钮才能开始轮询探测装置； 2. 系统设置：用来对监控系统进行配置，其配置界面如下： a) 显示屏串口号用来配置与告警显示条屏通讯的串口，为０表示没有配置告警条屏； b) 附件装置串口号用来配置与控制风机及告警信号的附件装置通讯的串口，为０表示没有配置附件装置； c) 是否通风和是否告警选项用来配置越限时是否进行通风和发出声音报警； d) 正常时采样时间间隔是指在装置采集的SF6浓度正常时，每次探测装置进行测量SF6浓度的时间间隔；告警后采样时间间隔是指在装置采集的SF6浓度越限时，每次探测装置进行测量SF6浓度的时间间隔；装置越限发告警最低数量是指一个区中最少有几个装置越限才发告警信息； e) 风机正常停机延时是指在所有的越限都消除后，风机继续开启的时间长度；定时排风时刻是指每天中定时排风的时间，定时排风时长是指定时排风的时间长度(需增加附件装置)； iv. 数据查询菜单：主要对一些历史数据和事件进行查询，主要包括： 1. 历史实时数据：用来查询定时保存的测量数据； 2. 事件纪录查询：用来查询保存的越限告警事件； 3. 风机事件查询：用来查询保存的风机启停事件； 8. 常见问题及处理办法： f) 越限告警后，告警一直不停止：在菜单中点击复位告警信号菜单，一般告警将停止；若还是没有停止，则可以重新启动计算机，系统重新启动后，告警会停止；若还是不断告警，则可能是装置出现问题，请与我公司技术人员联系； g) 风机一直不停止：在菜单中点击通风停止菜单，一般风机将停止；若还是没有停止，则可以重新启动计算机，系统重新启动后，风机会停止；若还是不断告警，则可能是装置出现问题，请与我公司技术人员联系； h) 在装置分布图中出现通讯失败提示：可能是系统出现问题，重新启动计算机就可以了；若重新启动计算机后还出现通讯失败，则有可能是探测装置出现问题，请与我公司技术人员联系； i) 监控光子排提示失电告警，这可能是有两种情况引起：一种是SF6监控系统工控机失电，一种是测量装置通讯不正常；若该告警出现，首先判断是否计算机失电，若没有失电的话，打开SF6监控系统界面，看是否有装置通讯失败；如果有装置通讯失败的话，可以先关闭监控系统，然后重新启动，看是否通讯正常；若还是通讯失败的话，请与我公司技术人员联系解决； j) 监控光子排提示SF6越限告警，说明有SF6越限，工作人员可以进入SF6监控系统查看那个区域越限，越限的装置闪烁显示；若一个区中只有很少的装置越限，可能是装置的问题，通知我公司技术人员解决；若一个区中很多装置越限，最好马上打开通风风机进行通风，直到告警解除；附录一：SF6相关安全法规摘录第191条装有SF6设备的配电装置室和SF6气体实验室，必须装设强力通风装置。风口应设置在室内低部。第192条在室内，设备充装SF6气体时，周围环境相对湿度80%，同时必须开启通风系统，并避免SF6气体泄漏工作区。工作区空气中SF6气体含量不得超过1000ppm。第196条工作人员进入SF6配电装置室，必须先通风15MIN，并用检漏仪测量SF6气体含量，尽量避免一人进入SF6配电装置室进行巡视，不准一人进入从事检修工作。第198条工作人员进入SF6配电装置室低位区或电缆沟进行工作应先检测含氧量（不低于18%）和SF6气体含量是否合格。第199条 SF6配电装置室低位区安装能报警的氧量仪和SF6气体泄露报警仪。这些仪器应定期试验，保证完好。第203条发生紧急事故应立即开启全部通风系统进行通风。发生设备防爆破膜破裂事故时，应停电处理，并用汽油或丙酮擦拭干净。摘自《电业安全工作规程》（发电厂和变电所电气部分）附录二SF6气体的危害 SF6（六氟化硫气体）是由两位法国化学家Moissan和Lebeau于1900年合成。从60年代起，SF6开始作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中。在今天，SF6气体几乎成为高压、超高压断路器和GIS中唯一的绝缘和灭弧介质。在中压领域，与真空开关并称为两大支柱。SF6气体在输变电领域的作用将不断扩大，使用将更加广泛。纯净的SF6气体无色、无味、不燃，在常温下化学性能特别稳定，是空气比重的5倍多。但在电力系统中，由于SF6气体主要充当绝缘和灭弧介质，在电弧及局部放电、高温等因素影响下，SF6气体会进行分解。它的分解物遇水份后生成腐蚀性电解质，尤其是某些高毒性分解物，如SF4、S2F2、SOF2、HF、SO2等，如大量吸入人体会引起头晕和肺水肿，甚至昏迷及死亡。在相对密封的室内，由于空气流通不畅，SF6及其分解物在室内沉积，加上SF6气体无色、无味，从而对巡视、检修人员产生极大的危害。而且由于SF6气体的比重较O2大，当GIS产生泄漏后，SF6气体积聚在地坪上方低层空间，造成局部缺氧，使人窒息而造成重大事故。由于SF6气体无色、无味，泄漏后也不易被发觉，一旦SF6装置室发生SF6气体泄漏，极有可能造成恶性事故。为此《电业安全工作规程》（发电厂和变电所电气部分）特别规定，装有SF6设备的配电装置室和气体实验室必须保证SF6气体浓度小于1000ppm，除须装有强力通风装置外还必须安装能报警的氧量仪和SF6气体泄漏报警仪。保定市广源电气有限公司地址：河北省保定高新区隆兴路99号电话：0312-8925036 8925089 传真：（0312）8925296 邮编：071051 网址:
