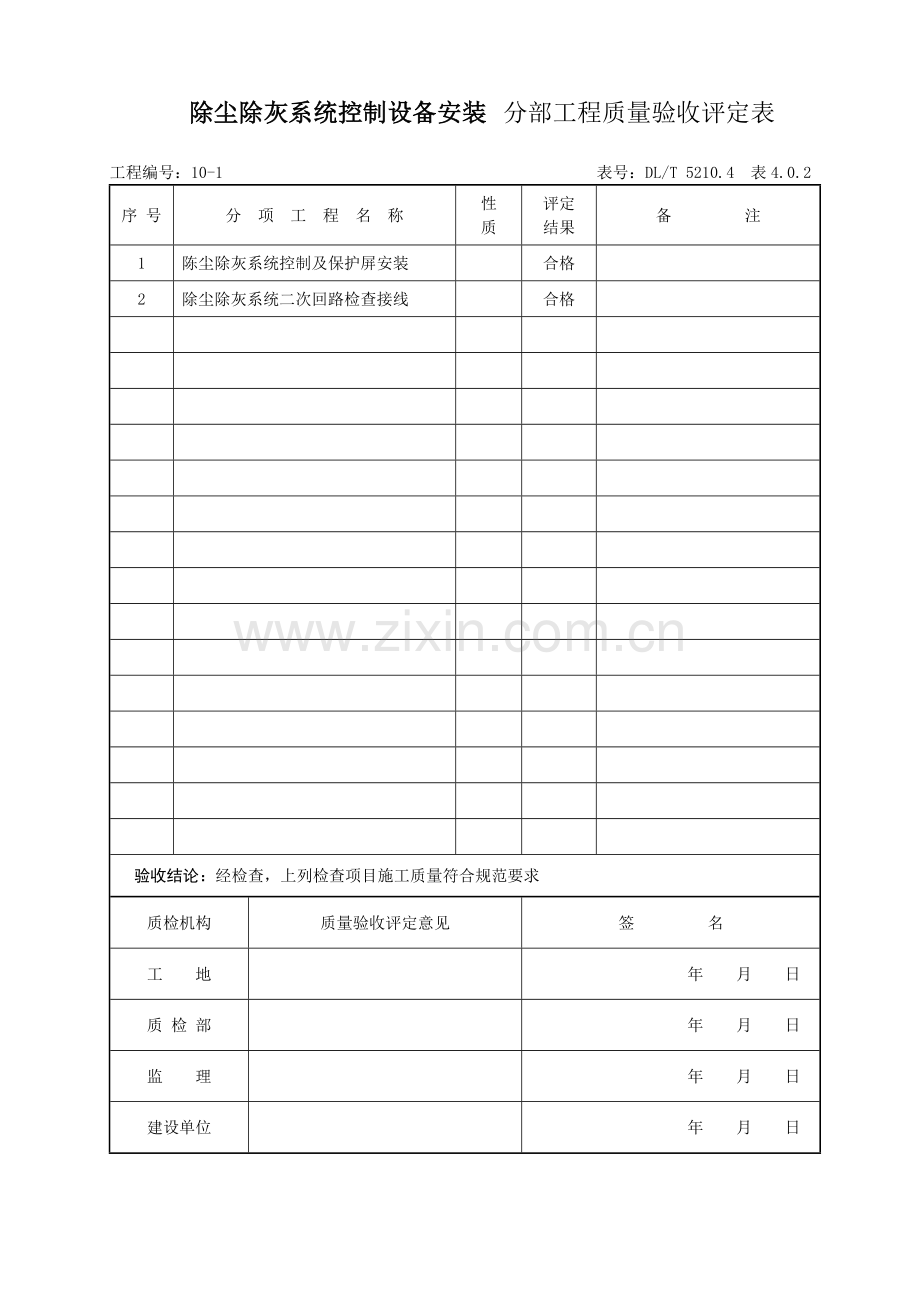

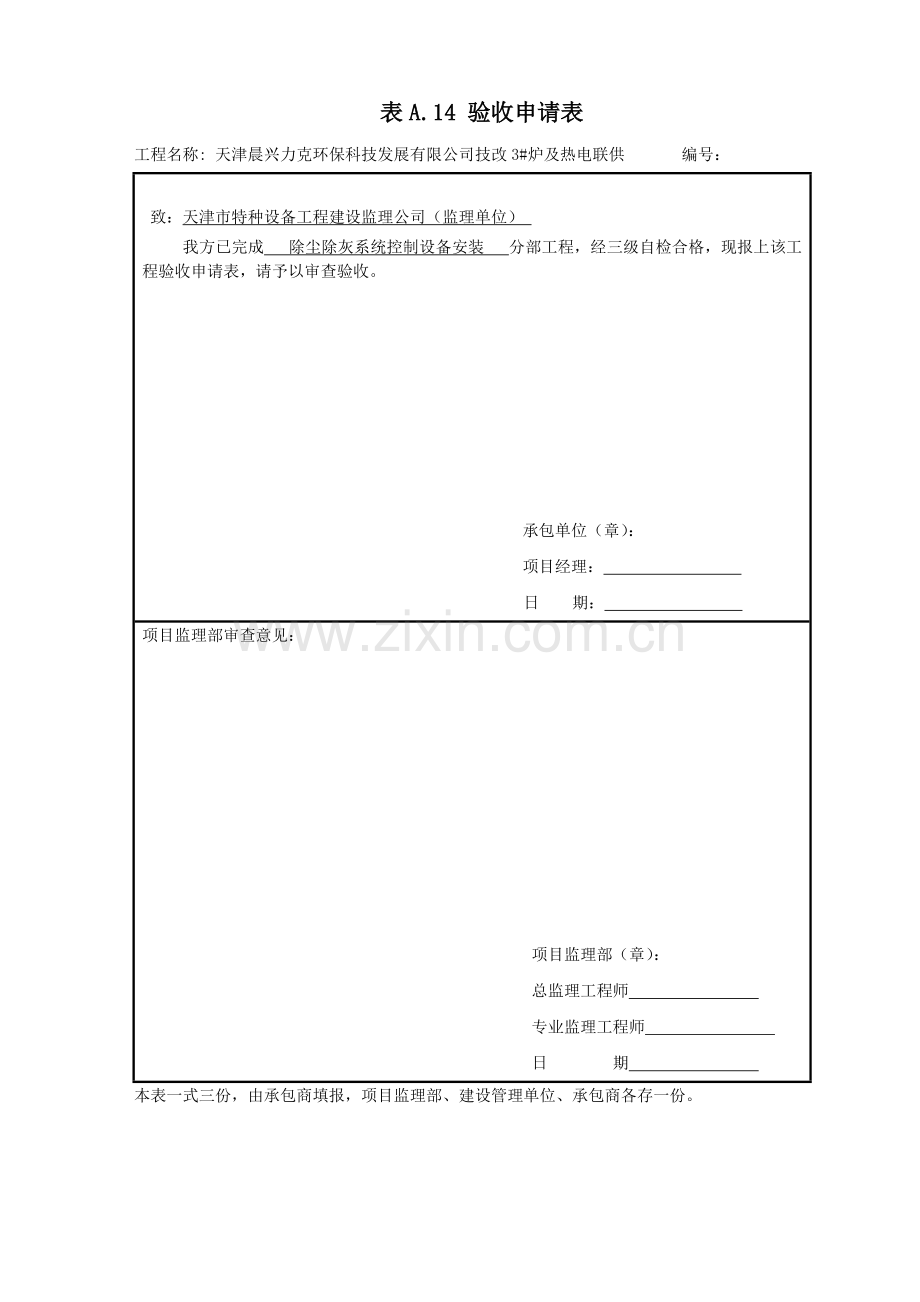

表A.14 验收申请表工程名称: 天津晨兴力克环保科技发展有限公司技改3#炉及热电联供编号：致：天津市特种设备工程建设监理公司（监理单位）我方已完成除尘除灰系统控制设备安装分部工程，经三级自检合格，现报上该工程验收申请表，请予以审查验收。承包单位（章）：项目经理：日期：项目监理部审查意见：项目监理部（章）：总监理工程师专业监理工程师日期本表一式三份，由承包商填报，项目监理部、建设管理单位、承包商各存一份。除尘除灰系统控制设备安装　分部工程质量验收评定表工程编号：10-1 　　　　　　表号：DL/T 5210.4　表4.0.2 序号分项工程名称性质评定结果备注 1 陈尘除灰系统控制及保护屏安装合格 2 除尘除灰系统二次回路检查接线合格验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量验收评定意见签名工地年　月日质检部年　月日监理年　月日建设单位年　月日盘、柜基础安装　分项工程质量检验评定表工程编号：10-1-1.1　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表1.0.2 工序检验项目性质单位质量标准质量检验结果单项评定基础型钢安装基础型钢安装允许误差不直度每米 mm ＜1 0.5 全长 mm ＜5 2 水平度每米 mm ＜1 0.3 全长 mm ＜5 3 位置误差及不平行度主要 mm ＜5 2 基础与地面标高差固定式 mm 宜高10 12 手车式 mm 按制造厂规定 12 固定式和手车式盘柜在同一段时的基础标高应一致，且与地面平齐合格基础接地点数点 ≥2 4 接地连接牢固，导通良好合格　验收结论；经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日控制及保护屏台安装　分项工程质量检验评定表工程编号：10-1-1.2　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表5.0.2 工序检验项目性质单位质量标准质量检验结果单项评定屏台就位找正安装位置主要按设计规定符合要求合格垂直度误差（每米）主要 mm ＜1.5 0.7 合格水平误差相邻两盘顶部 mm ＜2 1.2 合格成列盘顶部 mm ＜5 3 合格盘面误差相邻两盘边 mm ＜1 0.2 合格成列盘面 mm ＜5 2 合格盘间接缝 mm ＜2 1 合格屏台固定固定连接主要牢固牢固合格紧固件检查完好、齐全、紧固完好、齐全、紧固合格紧固件表面处理镀锌镀锌合格屏台接地底架与基础间连接主要牢固，导通良好牢固，导通良好合格有防震垫的盘接地每段盘有两点以上明显接地四点合格装有电器可开启屏门的接地用软铜导线可靠接地用软铜导线可靠接地合格屏台设备检查盘面检查平整、齐全平整、齐全合格设备及附件检查主要按设计规定按设计规定合格设备外观检查完好、无损伤完好、无损伤合格电器元件固定牢固牢固合格盘上标志正确齐全、清晰、不易脱色正确齐全、清晰、不易脱色合格控制及保护屏台安装　分项工程质量检验评定表工程编号：10-1-1.2　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表5.0.2续工序检验项目性质单位质量标准质量检验结果单项评定屏台设备检查安全距离电气间隙 mm 按GB 50171-1992中表3.0.6规定 200 合格爬电距离 mm 按GB 50171-1992中表3.0.6规定 120 合格小母线安装检查铜棒或铜管直径 mm ≥6 8 合格安装间距电气间隙 mm ≥12 18 合格爬电距离 mm ≥20 32 合格固定牢固牢固合格平直度无局部扭曲无合格接触面处理搪锡符合要求合格母线标志正确清晰、不易脱色符合要求合格验收结论：经检查，以上各检验项目均全部达到质量标准要求，该分项工程评为合格。质检机构质量检验评定意见签名班组年月日工地年月日二次回路检查及控制电缆接线　分项工程质量检验评定表工程编号：10-1-2　　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表7.0.2 工序检验指标性质单位质量标准质量检验结果单项评定配线导线外观主要绝缘层完好，无中间接头符合要求配线连接（螺接、插接、焊接或压接）主要牢固、可靠符合要求导线配置主要按背面接线图符合要求导线端头标志清晰正确，且不易脱色符合要求盘内配线绝缘等级耐压≥500V 符合要求盘内配线截面积电流回路 mm2 ≥2.5 符合要求信号、电压回路 mm2 ≥1.5 符合要求弱电回路 mm2 在满足载流量和电压降以及机械强度情况下≥0.5 符合要求用于可动部位的导线主要多股软铜线符合要求控制电缆接线控制电缆接引按设计规定符合要求线束绑扎松紧和形式松紧适当、匀称，形式一致符合要求导线束的固定牢固符合要求每个接线端子并接芯线数根 ≤2 符合要求备用芯预留长度至最远端子处符合要求导线接引处预留长度适当，且各线余量一致符合要求电气回路连接（螺接、插接、焊接或压接）紧固可靠符合要求导线芯线端部弯圈顺时针方向，且大小合适符合要求导线芯线外观主要无损伤符合要求多股软导线端部处理主要加终端附件或搪锡符合要求紧固件配置齐全，且与导线截面相匹配符合要求二次回路连接件主要铜质制品符合要求二次回路检查及控制电缆接线　分项工程质量检验评定表工程编号：10-1-2　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表7.0.2续工序检验指标性质单位质量标准质量检验结果单项评定控制电缆接线导线端部标志主要正确、清晰，不易脱色符合要求接地检查二次回路设有专用螺栓符合要求屏蔽电缆主要屏蔽层按设计要求可靠接地符合要求　验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日表A.14 验收申请表工程名称: 天津晨兴力克环保科技发展有限公司技改3#炉及热电联供编号：致：天津市特种设备工程建设监理公司（监理单位）我方已完成除尘除灰系统低压电气设备安装分部工程，经三级自检合格，现报上该工程验收申请表，请予以审查验收。承包单位（章）：项目经理：日期：项目监理部审查意见：项目监理部（章）：总监理工程师专业监理工程师日期本表一式三份，由承包商填报，项目监理部、建设管理单位、承包商各存一份。除尘脱硫系统低压电气设备安装　分部工程质量验收评定表工程编号：10-3 　　　　　　　　　　　表号：DL/T 5161.1　表4.0.2 序号分项工程名称性质评定结果备注 2 MCC（电动机控制中心）盘安装合格 3 控制柜安装合格 4 二次回路检查及接线合格 5 电动机检查主要合格 6 就地动力控制设备安装合格验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量验收评定意见签名工地年　月日质检部年　月日监理年　月日建设单位年　月日盘、柜基础安装　分项工程质量检验评定表工程编号：10-3-2.1　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表1.0.2 工序检验项目性质单位质量标准质量检验结果单项评定基础型钢安装基础型钢安装允许误差不直度每米 mm ＜1 0.5 合格全长 mm ＜5 3 合格水平度每米 mm ＜1 0.3 合格全长 mm ＜5 2 合格位置误差及不平行度主要 mm ＜5 4 合格基础与地面标高差固定式 mm 宜高10 12 合格手车式 mm 按制造厂规定符合要求合格固定式和手车式盘柜在同一段时的基础标高应一致，且与地面平齐符合要求合格基础接地点数点 ≥2 5 合格接地连接牢固，导通良好符合要求合格　验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日 MCC盘安装　分项工程质量检验评定表工程编号：10-3-2.2　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表3.0.3 工序检验项目性质单位质量标准质量检验结果单项评定盘体就位找正间隔布置主要按设计规定符合要求合格垂直度主要㎜／m ＜1.5 0.8 合格水平误差相邻两盘顶部㎜＜2 1.2 合格成列盘顶部㎜＜5 2 合格盘面误差相邻两盘边㎜＜1 0.6 合格成列盘面㎜＜5 1.2 合格盘间接缝㎜＜2 0.6 合格盘体固定盘体固定主要牢固符合要求合格紧固件检查完好、齐全、紧固符合要求合格紧固件表面处理镀锌符合要求合格震动场所的防震措施按设计规定符合要求合格接地盘体与基础连接主要牢固，导通良好符合要求合格有防震垫的盘的接地每段盘有两点以上明显接地符合要求合格抽屉与盘体间接地接地可靠符合要求合格装有电器可开启屏门的接地用软铜导线可靠接地符合要求合格盘上设备检查盘上设备型号规格主要按设计规定符合要求合格设备外观完好、无损伤符合要求合格盘面检查平整、齐全符合要求合格抽屉推拉试验主要无卡阻碰撞符合要求合格 MCC盘安装　分项工程质量检验评定表工程编号：10-3-2.2　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表3.0.3续工序检验项目性质单位质量标准质量检验结果单项评定盘上设备检查动、静触头中心线检查一致符合要求合格动、静触头接触主要紧密、可靠符合要求合格机械与电气联锁装置可靠符合要求合格抽屉隔离触头通断顺序正确符合要求合格二次回路连接插件主要接触良好符合要求合格熔断器熔丝配置按设计规定符合要求合格回路名称标志齐全、清晰符合要求合格验收结论：质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日低压断路器、低压接触器及电动机启动器检查　分项工程质量检验评定表工程编号：10-3-2.3　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.12　表1.0.2 工序检验项目性质单位质量标准质量检验结果单项评定外观检查铭牌标志清晰清晰合格型号及规格按设计规定符合要求合格电器安装水平及垂直度偏差主要 mm ≤2 1 合格固定连接牢固牢固合格抽屉式断路器空载时抽、拉试验无卡阻、机械联锁可靠符合要求合格直流快速断路器极间中心距离与相邻设备或建筑物的距离 mm ≥500 1000 合格直流快速断路器接线时母线支点与断路器之间的距离 mm ≥1000 12000 合格导体漏电距离主要 mm ≥20 28 合格电气间隙主要 mm ≥12 17 合格导电部分检查触头外观主要光洁、无毛刺符合要求合格端子上连接的不同相母线距离主要 mm ≥10 13 合格合闸时动静触头接触主要紧密符合要求合格触头动作检查对栅片无碰触符合要求合格同相两侧、相间及对地绝缘主要 MΩ ≥0.5 符合要求合格灭弧装置灭弧罩完好度无裂纹、损伤符合要求合格灭弧室检查主要完整、清洁、畅通符合要求合格线圈检查直流有极性快速开关触头线圈极性检查和主回路极性一致符合要求合格线圈对地绝缘值主要 MΩ ≥0.5 1.2 合格引线连接牢固符合要求合格低压断路器、低压接触器及电动机启动器检查　分项工程质量检验评定表工程编号：10-3-2.3　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.12　表1.0.2续工序检验项目性质单位质量标准质量检验结果单项评定辅助接点检查固定连接牢固符合要求合格动作及接触可靠性主要正确、合格好符合要求合格电磁铁检　查铁芯结合面外观主要平整、无尘垢符合要求合格合闸时铁芯吻合主要吻合紧密，无噪声符合要求合格传动机构检查轴销连接可靠符合要求合格可动部分配合灵活、无卡阻符合要求合格半轴与再扣板接触宽度主要 mm 1～1.3 符合要求合格脱扣电磁铁与脱扣指间距主要 mm 2～3 （或按制造厂规定）符合要求合格分合闸可靠性主要无拒动符合要求合格可逆磁力起动器联锁装置动作正确，可靠符合要求合格电动机构合闸过程开关无跳跃符合要求合格线圈或电机通电时间按制造厂规定符合要求合格联锁装置动作可靠符合要求合格保护装置热元件规格按设计规定符合要求合格整定值主要过流保护动作准确、可靠符合要求合格接地接地连接牢固、可靠符合要求合格验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日控制柜安装　分项工程质量检验评定表工程编号：10-3-3.2　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表5.0.2 工序检验项目性质单位质量标准质量检验结果单项评定屏台就位找正安装位置主要按设计规定合适合格垂直度误差（每米）主要㎜＜1.5 0.8 合格水平误差相邻两盘顶部㎜＜2 1.4 合格成列盘顶部㎜＜5 3 合格盘面误差相邻两盘边㎜＜1 0.3 合格成列盘面㎜＜5 4 合格盘间接缝㎜＜2 1 合格屏台固定固定连接主要牢固牢固合格紧固件检查完好、齐全、紧固符合要求合格紧固件表面处理镀锌符合要求合格屏台接地底架与基础间接触主要牢固，导通合格好符合要求合格有防震垫的盘接地每段盘有两点以上明显接地 4点合格装有电器可开启屏门的接地用软铜导线可靠接地符合要求合格屏台设备检查盘面检查平整、齐全符合要求合格设备及附件检查主要按设计规定符合要求合格设备外观检查完好，无损伤符合要求合格电器元件固定牢固符合要求合格盘上标志正确齐全、清晰、不易脱色符合要求合格安全距离电气间隙㎜按GB 50171-1992中表3.0.6规定符合要求合格爬电距离㎜符合要求合格控制柜安装　分项工程质量检验评定表工程编号：10-3-3.2　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表5.0.2续工序检验项目性质单位质量标准质量检验结果单项评定小母线安装检查铜棒或铜管直径㎜ ≥6 8 合格安装间距电气间隙 mm ≥12 16 合格爬电距离 mm ≥20 32 合格固定牢固符合要求合格平直度无局部扭曲符合要求合格接触面处理搪锡符合要求合格母线标志正确清晰、不易脱色符合要求合格　验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日二次回路检查及控制电缆接线　分项工程质量检验评定表工程编号：10-3-4　　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表7.0.2 工序检验指标性质单位质量标准质量检验结果单项评定配线导线外观主要绝缘层完好，无中间接头符合要求合格配线连接（螺接、插接、焊接或压接）主要牢固、可靠符合要求合格导线配置主要按背面接线图符合要求合格导线端头标志清晰正确，且不易脱色符合要求合格盘内配线绝缘等级耐压≥500V 符合要求合格盘内配线截面积电流回路 mm2 ≥2.5 4 合格信号、电压回路 mm2 ≥1.5 3 合格弱电回路 mm2 在满足载流量和电压降以及机械强度情况下≥0.5 符合要求合格用于可动部位的导线主要多股软铜线符合要求合格控制电缆接线控制电缆接引按设计规定符合要求合格线束绑扎松紧和形式松紧适当、匀称，形式一致符合要求合格导线束的固定牢固符合要求合格每个接线端子并接芯线数根 ≤2 2 合格备用芯预留长度至最远端子处符合要求合格导线接引处预留长度适当，且各线余量一致符合要求合格电气回路连接（螺接、插接、焊接或压接）紧固可靠符合要求合格导线芯线端部弯圈顺时针方向，且大小合适符合要求合格导线芯线外观主要无损伤符合要求合格多股软导线端部处理主要加终端附件或搪锡符合要求合格紧固件配置齐全，且与导线截面相匹配符合要求合格二次回路连接件主要铜质制品符合要求合格二次回路检查及控制电缆接线　分项工程质量检验评定表工程编号：10-3-4　　　　　　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表7.0.2续工序检验指标性质单位质量标准质量检验结果单项评定控制电缆接线导线端部标志主要正确、清晰，不易脱色符合要求合格接地检查二次回路设有专用螺栓符合要求合格屏蔽电缆主要屏蔽层按设计要求可靠接地符合要求合格裸露部分对地距离主要 mm 按GB 50171-1992中表3.0.6规定符合要求合格裸露部分表面漏电距离 mm 符合要求合格　验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日电动机检查　分项工程质量检验评定表工程编号：10-3-5　　　　　　　　　　　　　　　　　表号：DL/T 5161.7　表2.2.2 工序检验项目性质质量标准检杳方法及器具单项评定外观铭牌及接线图标志齐全、清晰观察检查合格转子装配检查轴承(柱)转子音响主要正常盘动转子听察转动惯性均匀无阻滞接线盒检查接线端子绝缘外观无损伤、受潮观察检查合格出线标号及引线连接正确、牢固观察及用扳手检查合格绕组接线主要正确对照接线图检查合格滚动轴承检查外圈与机座配合紧固扳动检查合格内圈与轴配合合格转动试验主要灵活无卡阻合格动体与内外圈间隙按制造厂规定对照厂家规定检查合格润滑油外观主要清洁，无硬化变色观察及触摸检查合格油脂特性主要按制造厂规定对照厂家规定检查合格填充量填至2／3内腔高观察检查合格绝缘检查绝缘绕组 1kV以下主要 ≥0.5MΩ 用兆欧表检查合格 1kV及以上主要 ≥1MΩ／kV 查试验报告合格 1kV及以上绕组吸收比主要 ≥1.2R60／R15 查试验报告合格轴承座绝缘电阻 ≥0.5MΩ 用兆欧表检查合格电动机检查　分项工程质量检验评定表工程编号：10-3-5　　　　　　　　　　　　　　　　表号：DL/T 5161.7　表2.2.2续工序检验项目性质质量标准检查方法及器具单项评定抽芯检查铁芯漆层主要无脱皮锈蚀观察检查风道通畅检查主要无阻塞通风观察转子平衡块主要紧固可靠扳动观察槽楔装配紧固木锤敲击检查每根槽楔的空响长度 ≤1／3槽楔长 (或按制造厂规定) 鼠笼端环与铜(铝)条连接良好、无断裂观察检查端环外观无裂纹绝缘层外观主要清洁，无破损观察检查绕绑线扎锁主要紧固扳动检查组引线连接主要牢固风扇外观无断裂、变形观察检查合格安装方向主要正确合格接地接地连接牢固，导通良好扳动及导通检查合格验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日质检部年　　月　　日监理年　　月　　日动力配电箱安装　分项工程质量检验评定表工程编号：10-3-6.2　　　　　　　　　　　　　　　　表号：DL/T 5161.8　表4.0.2 工序检验项目性质质量标准质量检验结果评定单项箱体安装安装位置按设计规定符合设计规定合格落地箱底座高出地面尺寸按设计规定（无设计规定时宜为10mm） / 合格悬挂箱中心至地面高度按设计规定，一般为1.2m～1.5m 1.3m 合格安装垂直度误差（mm/m）＜1.5mm/m 1．1mm 合格户外箱体的密封主要良好、防水、防潮、防尘 / 合格紧固件表面处理镀锌镀锌合格紧固件检查主要齐全、完好、紧固齐全、完好、紧固合格箱架接地连接主要牢固，导通良好牢固，导通良好合格震动场所的防震措施按设计规定 / 合格装有电气可开启屏门的接地用软铜导线可靠接地用软铜导线可靠接地合格箱面标志齐全齐全合格电器元件安装按设计规定符合设计规定合格熔断器、熔丝、开关配置符合设计规定合格验收结论：经检查，上列检查项目施工质量符合规范要求质检机构质量检验评定意见签　　　　　　　名班　　组年　　月　　日工　　地年　　月　　日表A.14 验收申请表工程名称: 天津晨兴力克环保科技发展有限公司技改3#炉及热电联供编号：致：天津市特种设备工程建设监理公司（监理单位）我方已完成除尘除灰系统配电装置带电试运分部工程，经三级自检合格，现报上该工程验收申请表，请予以审查验收。承包单位（章）：项目经理：日期：项目监理部审查意见：项目监理部（章）：总监理工程师专业监理工程师日期本表一式三份，由承包商填报，项目监理部、建设管理单位、承包商各存一份。除尘除灰系统配电装置带电试运　分部工程质量检验评定表工程编号：10-10　　　　　　　　　　　　　　　　表号：DL/T 5161.1　表5.0.5-3 电源开关电源开关额定电流 A 盘柜数量制造厂家出厂编号出厂日期带电前设备及系统检查检查项目检查结果检查项目检查结果盘前后标识盘柜内部清洁整列盘两点接地位置盘柜内设备接地盘内电缆牌二次回路接线标志二次回路绝缘值 МΩ 测量仪表使用有效期盘柜内照明装置开关推拉及机械闭锁一次设备电气试验保护整定操作及传动试验开关分、合闸指示电源相位测量仪表指示盘内所有孔洞封堵室内消防设施带电后运行状态检查检查项目检查结果检查项目检查结果设备是否有异常音响保护投入率表计及信号指示保护动作情况带电试运结论：（本 kV段厂用低压配电装置于年月日时分～年月日时分，带电试运行 h，设备及控制、保护、信号等系统工作正常）质检单位验收意见签名工地年月日质检部年月日监理年月日建设单位年月日表A.14 验收申请表工程名称: 天津晨兴力克环保科技发展有限公司技改3#炉及热电联供
