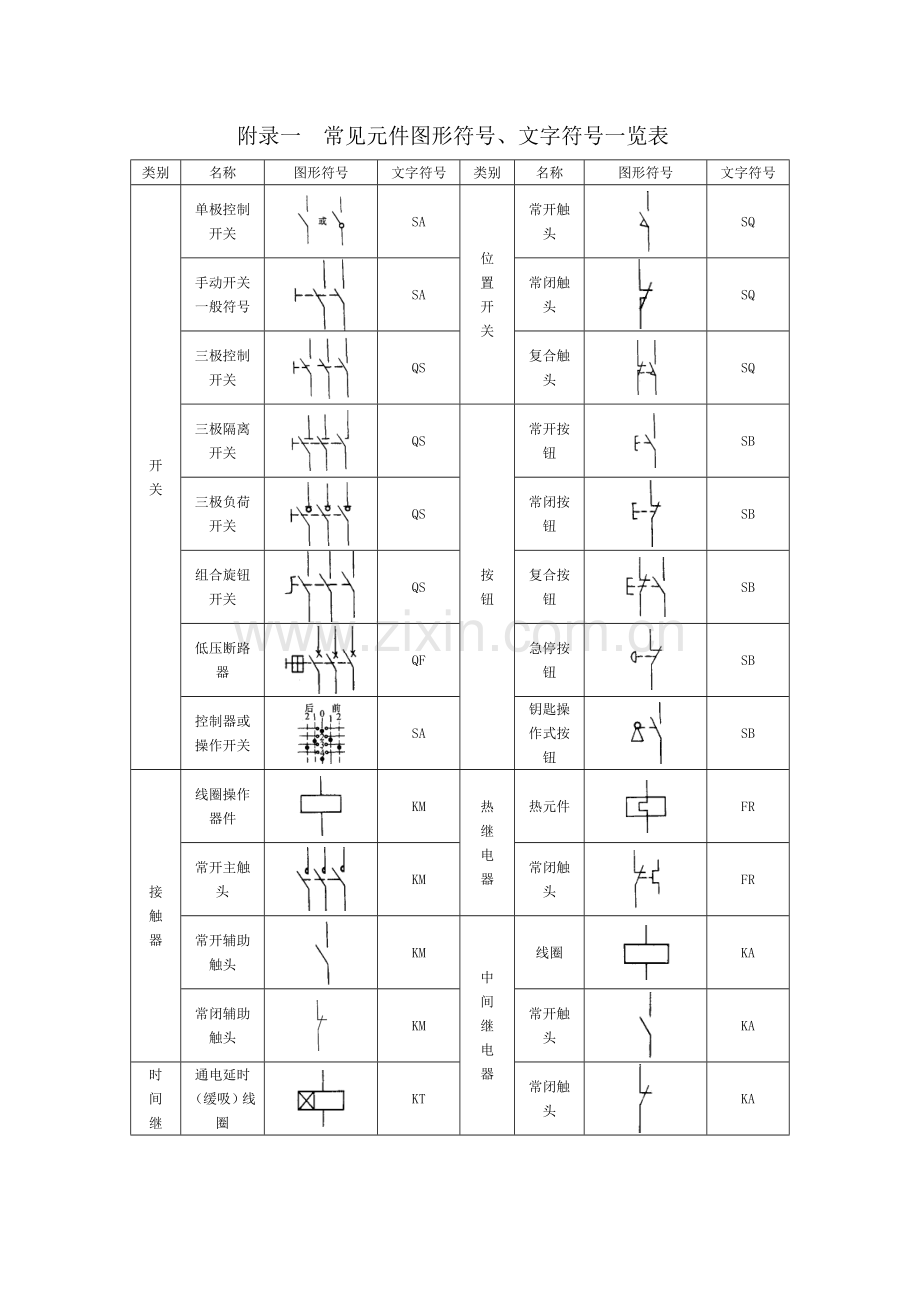

附录一常见元件图形符号、文字符号一览表类别名称图形符号文字符号类别名称图形符号文字符号开关单极控制开关 SA 位置开关常开触头 SQ 手动开关一般符号 SA 常闭触头 SQ 三极控制开关 QS 复合触头 SQ 三极隔离开关 QS 按钮常开按钮 SB 三极负荷开关 QS 常闭按钮 SB 组合旋钮开关 QS 复合按钮 SB 低压断路器 QF 急停按钮 SB 控制器或操作开关 SA 钥匙操作式按钮 SB 接触器线圈操作器件 KM 热继电器热元件 FR 常开主触头 KM 常闭触头 FR 常开辅助触头 KM 中间继电器线圈 KA 常闭辅助触头 KM 常开触头 KA 时间继电器通电延时（缓吸）线圈 KT 常闭触头 KA 断电延时（缓放）线圈 KT 电流继电器过电流线圈 KA 瞬时闭合的常开触头 KT 欠电流线圈 KA 瞬时断开的常闭触头 KT 常开触头 KA 延时闭合的常开触头 KT 常闭触头 KA 延时断开的常闭触头 KT 电压继电器过电压线圈 KV 延时闭合的常闭触头 KT 欠电压线圈 KV 延时断开的常开触头 KT 常开触头 KV 电磁操作器电磁铁的一般符号 YA 常闭触头 KV 电磁吸盘 YH 电动机三相笼型异步电动机 M 电磁离合器 YC 三相绕线转子异步电动机 M 电磁制动器 YB 他励直流电动机 M 电磁阀 YV 并励直流电动机 M 非电量控制的继电器速度继电器常开触头 KS 串励直流电动机 M 压力继电器常开触头 KP 熔断器熔断器 FU 发电机发电机 G 变压器单相变压器 TC 直流测速发电机 TG 三相变压器 TM 灯信号灯（指示灯） HL 互感器电压互感器 TV 照明灯 EL 电流互感器 TA 接插器插头和插座 X 插头XP 插座XS 电抗器 L 附录二华中数控HNC-21T试验台电气原理图附录三 CJK6032数控车床电气原理图附录四 ZJK7532数控铣床电气原理图
