土工合成材料在整治路基病害工程中的应用.docx

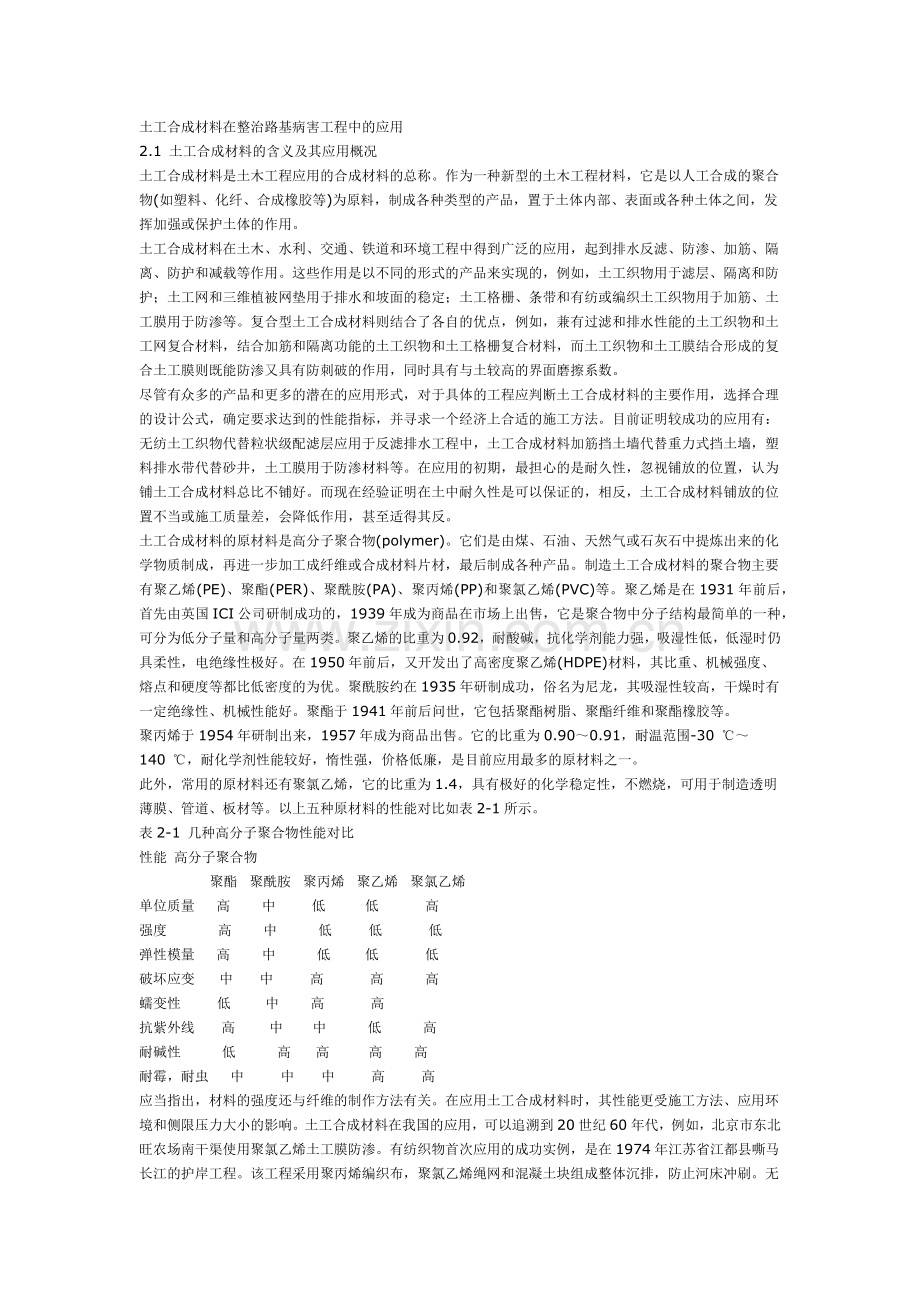

土工合成材料在整治路基病害工程中的应用
2.1 土工合成材料的含义及其应用概况
土工合成材料是土木工程应用的合成材料的总称。作为一种新型的土木工程材料，它是以人工合成的聚合物(如塑料、化纤、合成橡胶等)为原料，制成各种类型的产品，置于土体内部、表面或各种土体之间，发挥加强或保护土体的作用。
土工合成材料在土木、水利、交通、铁道和环境工程中得到广泛的应用，起到排水反滤、防渗、加筋、隔离、防护和减载等作用。这些作用是以不同的形式的产品来实现的，例如，土工织物用于滤层、隔离和防护；土工网和三维植被网垫用于排水和坡面的稳定；土工格栅、条带和有纺或编织土工织物用于加筋、土工膜用于防渗等。复合型土工合成材料则结合了各自的优点，例如，兼有过滤和排水性能的土工织物和土工网复合材料，结合加筋和隔离功能的土工织物和土工格栅复合材料，而土工织物和土工膜结合形成的复合土工膜则既能防渗又具有防刺破的作用，同时具有与土较高的界面磨擦系数。
尽管有众多的产品和更多的潜在的应用形式，对于具体的工程应判断土工合成材料的主要作用，选择合理的设计公式，确定要求达到的性能指标，并寻求一个经济上合适的施工方法。目前证明较成功的应用有：无纺土工织物代替粒状级配滤层应用于反滤排水工程中，土工合成材料加筋挡土墙代替重力式挡土墙，塑料排水带代替砂井，土工膜用于防渗材料等。在应用的初期，最担心的是耐久性，忽视铺放的位置，认为铺土工合成材料总比不铺好。而现在经验证明在土中耐久性是可以保证的，相反，土工合成材料铺放的位置不当或施工质量差，会降低作用，甚至适得其反。
土工合成材料的原材料是高分子聚合物(polymer)。它们是由煤、石油、天然气或石灰石中提炼出来的化学物质制成，再进一步加工成纤维或合成材料片材，最后制成各种产品。制造土工合成材料的聚合物主要有聚乙烯(PE)、聚酯(PER)、聚酰胺(PA)、聚丙烯(PP)和聚氯乙烯(PVC)等。聚乙烯是在1931年前后，首先由英国ICI公司研制成功的，1939年成为商品在市场上出售，它是聚合物中分子结构最简单的一种，可分为低分子量和高分子量两类。聚乙烯的比重为0.92，耐酸碱，抗化学剂能力强，吸湿性低，低湿时仍具柔性，电绝缘性极好。在1950年前后，又开发出了高密度聚乙烯(HDPE)材料，其比重、机械强度、熔点和硬度等都比低密度的为优。聚酰胺约在1935年研制成功，俗名为尼龙，其吸湿性较高，干燥时有一定绝缘性、机械性能好。聚酯于1941年前后问世，它包括聚酯树脂、聚酯纤维和聚酯橡胶等。
聚丙烯于1954年研制出来，1957年成为商品出售。它的比重为0.90～0.91，耐温范围-30 ℃～140 ℃，耐化学剂性能较好，惰性强，价格低廉，是目前应用最多的原材料之一。
此外，常用的原材料还有聚氯乙烯，它的比重为1.4，具有极好的化学稳定性，不燃烧，可用于制造透明薄膜、管道、板材等。以上五种原材料的性能对比如表2-1所示。
表2-1 几种高分子聚合物性能对比
性能 高分子聚合物
              聚酯  聚酰胺  聚丙烯  聚乙烯  聚氯乙烯
单位质量    高      中       低        低         高
强度          高      中        低       低         低
弹性模量    高      中        低       低         低
破坏应变     中     中       高         高        高
蠕变性       低       中      高         高
抗紫外线     高       中      中        低        高
耐碱性        低        高     高        高      高
耐霉，耐虫    中       中     中       高       高

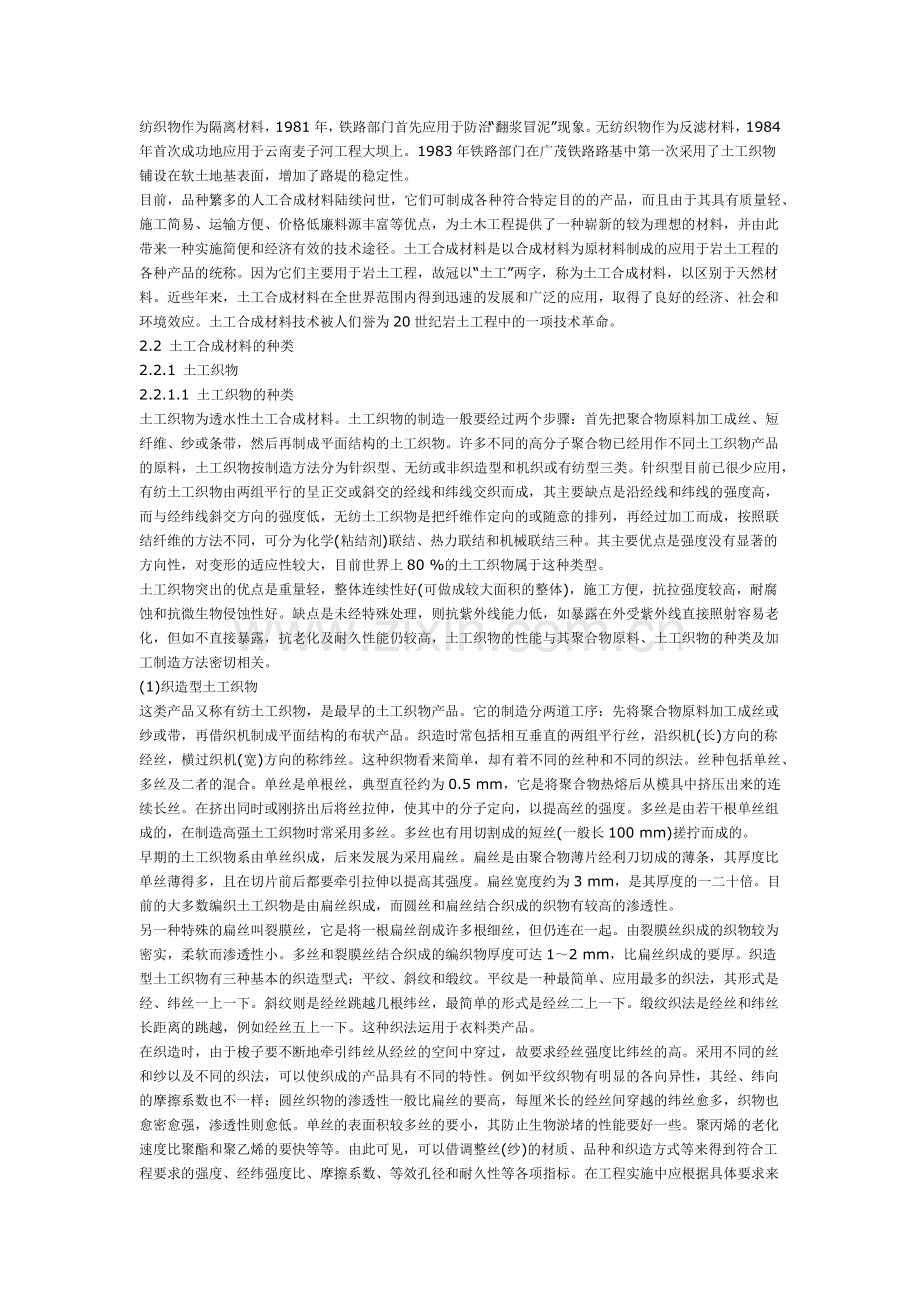

应当指出，材料的强度还与纤维的制作方法有关。在应用土工合成材料时，其性能更受施工方法、应用环境和侧限压力大小的影响。土工合成材料在我国的应用，可以追溯到20世纪60年代，例如，北京市东北旺农场南干渠使用聚氯乙烯土工膜防渗。有纺织物首次应用的成功实例，是在1974年江苏省江都县嘶马长江的护岸工程。该工程采用聚丙烯编织布，聚氯乙烯绳网和混凝土块组成整体沉排，防止河床冲刷。无纺织物作为隔离材料，1981年，铁路部门首先应用于防治“翻浆冒泥”现象。无纺织物作为反滤材料，1984年首次成功地应用于云南麦子河工程大坝上。1983年铁路部门在广茂铁路路基中第一次采用了土工织物铺设在软土地基表面，增加了路堤的稳定性。
目前，品种繁多的人工合成材料陆续问世，它们可制成各种符合特定目的的产品，而且由于其具有质量轻、施工简易、运输方便、价格低廉料源丰富等优点，为土木工程提供了一种崭新的较为理想的材料，并由此带来一种实施简便和经济有效的技术途径。土工合成材料是以合成材料为原材料制成的应用于岩土工程的各种产品的统称。因为它们主要用于岩土工程，故冠以“土工”两字，称为土工合成材料，以区别于天然材料。近些年来，土工合成材料在全世界范围内得到迅速的发展和广泛的应用，取得了良好的经济、社会和环境效应。土工合成材料技术被人们誉为20世纪岩土工程中的一项技术革命。
2.2 土工合成材料的种类
2.2.1 土工织物
2.2.1.1 土工织物的种类
土工织物为透水性土工合成材料。土工织物的制造一般要经过两个步骤：首先把聚合物原料加工成丝、短纤维、纱或条带，然后再制成平面结构的土工织物。许多不同的高分子聚合物已经用作不同土工织物产品的原料，土工织物按制造方法分为针织型、无纺或非织造型和机织或有纺型三类。针织型目前已很少应用，有纺土工织物由两组平行的呈正交或斜交的经线和纬线交织而成，其主要缺点是沿经线和纬线的强度高，而与经纬线斜交方向的强度低，无纺土工织物是把纤维作定向的或随意的排列，再经过加工而成，按照联结纤维的方法不同，可分为化学(粘结剂)联结、热力联结和机械联结三种。其主要优点是强度没有显著的方向性，对变形的适应性较大，目前世界上80 %的土工织物属于这种类型。
土工织物突出的优点是重量轻，整体连续性好(可做成较大面积的整体)，施工方便，抗拉强度较高，耐腐蚀和抗微生物侵蚀性好。缺点是未经特殊处理，则抗紫外线能力低，如暴露在外受紫外线直接照射容易老化，但如不直接暴露，抗老化及耐久性能仍较高，土工织物的性能与其聚合物原料、土工织物的种类及加工制造方法密切相关。
(1)织造型土工织物
这类产品又称有纺土工织物，是最早的土工织物产品。它的制造分两道工序：先将聚合物原料加工成丝或纱或带，再借织机制成平面结构的布状产品。织造时常包括相互垂直的两组平行丝，沿织机(长)方向的称经丝，横过织机(宽)方向的称纬丝。这种织物看来简单，却有着不同的丝种和不同的织法。丝种包括单丝、多丝及二者的混合。单丝是单根丝，典型直径约为0.5 mm，它是将聚合物热熔后从模具中挤压出来的连续长丝。在挤出同时或刚挤出后将丝拉伸，使其中的分子定向，以提高丝的强度。多丝是由若干根单丝组成的，在制造高强土工织物时常采用多丝。多丝也有用切割成的短丝(一般长100 mm)搓拧而成的。
早期的土工织物系由单丝织成，后来发展为采用扁丝。扁丝是由聚合物薄片经利刀切成的薄条，其厚度比单丝薄得多，且在切片前后都要牵引拉伸以提高其强度。扁丝宽度约为3 mm，是其厚度的一二十倍。目前的大多数编织土工织物是由扁丝织成，而圆丝和扁丝结合织成的织物有较高的渗透性。
另一种特殊的扁丝叫裂膜丝，它是将一根扁丝剖成许多根细丝，但仍连在一起。由裂膜丝织成的织物较为密实，柔软而渗透性小。多丝和裂膜丝结合织成的编织物厚度可达1～2 mm，比扁丝织成的要厚。织造型土工织物有三种基本的织造型式：平纹、斜纹和缎纹。平纹是一种最简单、应用最多的织法，其形式是经、纬丝一上一下。斜纹则是经丝跳越几根纬丝，最简单的形式是经丝二上一下。缎纹织法是经丝和纬丝长距离的跳越，例如经丝五上一下。这种织法运用于衣料类产品。
在织造时，由于梭子要不断地牵引纬丝从经丝的空间中穿过，故要求经丝强度比纬丝的高。采用不同的丝和纱以及不同的织法，可以使织成的产品具有不同的特性。例如平纹织物有明显的各向异性，其经、纬向的摩擦系数也不一样；圆丝织物的渗透性一般比扁丝的要高，每厘米长的经丝间穿越的纬丝愈多，织物也愈密愈强，渗透性则愈低。单丝的表面积较多丝的要小，其防止生物淤堵的性能要好一些。聚丙烯的老化速度比聚酯和聚乙烯的要快等等。由此可见，可以借调整丝(纱)的材质、品种和织造方式等来得到符合工程要求的强度、经纬强度比、摩擦系数、等效孔径和耐久性等各项指标。在工程实施中应根据具体要求来优选产品，铺设时要注意材料的合理铺设方向。
(2)非织造型土工织物
这类产品又称无纺土工织物。根据粘合方式的不同，非织造型土工织物分为热粘合、化学粘合和机械粘合等三种。热粘合法织造型土土织物的制造，是将纤维在传送带上成网，让其通过两个反向转动的热辊之间热压，纤维网受到一定温度，部分纤维软化熔融，互相粘连，冷却后得到固化。该法主要用于生产薄型土工织物，厚度一般为0.5～1.0 mm。由于纤维是随机分布的，织物中形成无数大小不一的开孔。再因为无经纬丝之分，故其强度的各向异性不明显。
纺粘法是粘合法中的一种，是将聚合物原料经过熔融、挤压，纺丝成网，纤维加固后形成的产品。这种织物厚度薄面强度高，渗透性大。由于制造流程短，产品质量好，品种规格多，成本低，用途广，近年来在我国发展较快。
化学粘合法土工织物，是通过不同工艺，将粘合剂均匀地施加到纤维网中，待粘合剂固化。纤维之间便互相粘连，使网得以加固，厚度可达3 mm。常用的粘合剂有聚烯酯、聚酯乙烯等。也可以在施加粘合剂前加以滚压，得到较薄的和孔径较小的产品。这类产品在工程中的应用较少。
机械粘合法是以不同的机械工具将纤维网加固，应用最广的是针刺法，还有用水刺法的。针刺法利用装在针刺机底板上的许多截面为三角形或棱形且侧面有钩刺的针，由机器带动，作上下往复运动，让网内的纤维互相缠结，从而织网得以加固。产品厚度一般在1 mm以上，孔隙率高，渗透性大，反滤排水性能均佳，在水利工程中应用很广。水刺法是利用高压喷射水流射入纤维网，使纤维互相缠绵加固。其产品较为柔软，主要用作卫生用品，工程中尚未应用。
2.2.2 土工膜
土工膜是一种基本不透水的材料。根据原材料不同，可分为聚合物土工膜和沥青土工膜两大类。为了适应工程应用中不同强度和变形的需要，两类中又各有不加筋(单一或混合材料)和加筋或组合的类型。聚合物膜在工厂制造，沥青膜则大多在现场制造。制造土工膜的聚合物有热塑塑料(如聚氯乙烯)、结晶热塑塑料(如高密度聚乙烯)、热塑弹性体(如氯化聚乙烯)和橡胶(如氯丁橡胶)等。工厂制造土工膜的方法主要有挤出、压延或加涂料等。挤出是将熔化的聚合物通过模具制成土工膜，厚0.25～4 mm。压延则是将热塑性聚合物通过热辊压成土工膜，厚0.25～2 mm。加涂料是将聚合物均匀涂在纸片上，待冷却后将土工膜揭下来而成。现场制造土工膜是在地面喷涂或敷一层冷或热的粘滞聚合物而成。沥青土工膜用的是沥青聚合物或合成橡胶。
制造土工膜时还需要掺入一定量的添加剂，使在不改变材料基本特性的情况下，改善其某些性能和降低成本。例如掺入碳黑可以提高抗日光紫外线能力，延缓老化；掺入铅盐、钡、钙等衍生物以提高材料的抗热、抗光照稳定性；掺入滑石等润滑剂以改善材料可操作性；掺入杀菌剂可防止细菌破坏等。对于沥青类土工膜，其主要的掺入材料是一些填料或纤维。填料可为细矿粉，它能增加膜的强度且降低其成本；加入纤维，也是为提高膜的强度。
2.2.3 土工复合材料
土工织物、土工膜和某些特种土工合成材料，以其两种或两种以上的土工材料互相结合起来，成为土工复合材料。土工复合材料可将不同构成材料的性质结合起来，更好地满足具体工程的需要，能起到多种功能的作用。如复合土工膜，将土工膜和土工织物按要求制成土工膜—土工织物组合物，称复合土工膜。土工膜主要用来防渗，土工织物起加筋、排水和增加土工膜与土面之间的摩擦力的作用。又如土工复合排水材料，它是以无纺土工织物和土工网、土工膜或不同形状的合成材料芯材组成的排水材料，用于软基排水固结处理、路基纵向横向排水、建筑地下排水管道、集水井、支挡建筑物的墙后排水、隧道排水、堤坝排水设施等。不同的工程有不同的综合功能要求，故土工复合材料的品种繁多，可以说土工复合材料是当前和今后一段时期发展的大方向。这里主要介绍复合土工膜和土工复合排水材料两类。
2.2.3.1 复合土工膜
复合土工膜是用土工织物或其他材料与土工膜结合而成的不透水材料。根据主要功能的不同，复合土工膜可划分为加筋型土工膜和横向排水型土工膜两种。
(1)加筋型土工膜
加筋型土工膜具有较高的强度和模量，以满足工程中防渗与受力的要求，如氯丁橡胶土工膜和经编土工膜。加筋土工膜的厚度：聚合物有涂料的三层压延加筋土工膜厚0.75～1.5 mm；聚合物五层压延加筋土工膜厚1.0～1.5 mm。
(2)横向排水型土工膜
横向排水型土工膜一般由无纺土工织物与土工膜复合而成，常见的有“一布一膜”、“两布一膜”。其中，无纺土工织物不仅具有横向排水作用，而且对土工膜起保护作用。
2.2.3.2 土工复合排水材料
土工复合排水材料是薄型土工织物包裹不同材料制成的不同形状的芯材组合成的一种复合型排水产品。这种产品克服了土工织物沿织物平面方向排水能力小的缺点，可以沿产品芯材水平方向的排水通道通畅地排水，而外包的土工织物作为滤层以阻止土颗粒进入排水通道。复合排水带主要用于软土地基竖向排水固结处理等，我国生产及工程上普遍采用的产品主要是塑料排水带。复合排水板具有广泛的用途，如路基纵向横向排水、支挡建筑物的墙后过滤排水、隧道衬砌后防排水、建筑物地下排水通道、堤坝排水设施等。
(1)塑料排水带
塑料排水带是由不同截面形状的连续塑料芯板外面包裹非织造土工织物(滤膜)而成。芯板的原材料为聚丙烯、聚乙烯或聚氯乙烯。芯板截面有多种型式，常见的有城垛式、口琴式和乳头式等。芯板起骨架作用，截面形成的纵向沟槽供通水之用，面滤膜多为涤纶无纺织物，作用是滤土、透水。
塑料排水带的施工是利用插带机将其埋设在土层中的预定位置。塑料带前端与锚靴相连，用插带机导杆顶住锚靴，插入土层中，达到预定深度后拔出导杆，但排水带仍留在预定位置，在高出地面一定高度(0.5 m左右)剪断排水带，施工时可用静荷或动荷送杆，静荷送杆对土层扰动小，较为常用。我国插带机的插入深度可达约25 m，入土速率可达6 m/min。排水带的平面分布间距可借理论计算确定，一般为1～2 m。排水带插入软基后，为排除土中的多余水量提供了捷径，多余水可水平向通过带的滤膜进入芯板沟槽，再向上由地表的透水料垫层排走。排水带在公路、码头、水闸等软基加固工程中应用广泛，以加速软土固结。
(2)软式排水管
软式排水管又称为渗水软管，是由高强钢丝圈作为支撑体，以及具有反滤、透水及保护作用的管壁包裹材料两部分构成的。高强钢丝由钢线经磷酸防锈处理，外包—层PVC材料，使其与空气及水隔绝，避免氧化生锈。包裹材料有三层，内层为透水层，由高强特多龙纱或尼龙纱作为经纱，特殊材料为纬纱制成；中层为非织造土工织物过滤层；外层为与内层材料相同的覆盖层。为确保软式排水管的复合整体性，支撑体和管壁外裹材料间，以及外裹各层之间都采用了强力粘结剂粘合牢固。软式排水管兼有硬水管的耐压与耐久性能，又有软水管的柔性和轻便特点，过滤性强，排水性好，可用于各种排水工程中。
(3)其他复合排水材料
现在已生产出各种型式芯材和外包滤膜的复合排水材料。芯材有平板上立管柱的，有做成各种奶头形的，有土工网的，还有用塑料丝缠成的网状体的等等，它们均具有较大的排水能力，可按工程需要选用。
2.2.4 土工特种材料
土工特种材料是为工程特定需要而生产的产品，品种多，现选择几种主要产品说明如下。
2.2.4.1 土工格栅
土工格栅是在聚丙烯或高密度聚乙烯板材上先冲孔，然后进行拉伸而成的带长方形或方形孔的板材。加热拉伸是让材料中的高分子定向排列，以获得较高的抗拉强度和较低的延伸率。按拉伸方向不同，格栅分为单向拉伸(孔近矩形)和双向拉伸(孔近方形)两种。前者在拉伸方向上有较高强度，后者在两个拉伸方向上皆有较高强度。土工格栅的品种和规格很多，目前开发的新品种有用加筋带纵横相连而成的，也有用高强合成材料丝纵横连接而成的等等。
2.2.4.2 土工网
土工网是以聚丙烯或聚乙烯为原料，应用热塑挤出法生产的具有较大孔径和较大刚度的平面结构材料。可因网孔尺寸、形状、厚度和制造方法的不同而造成性能上的很大差异。一般而言，土工网的抗拉强度都较低，延伸率较高。这类产品常用于坡面防护、植草、软基加固垫层，或用于制造复合排水材料。一般说来，它只有在受力水平不高的场合，才能用于加筋。
2.2.4.3 土工模袋
土工模袋是由上下两层土工织物制成的大面积连续袋状材料，袋内充填混凝土或水泥砂浆，凝固后形成整体混凝土板，可用作护坡。这种袋体代替了混凝土的浇注模板，故而得名。模袋上下两层之间用一定长度的尼龙绳来保持其间隔，可以控制填充时的厚度。浇注在现场用高压泵进行。混凝土或砂浆注入模袋后，多余水量可从织物孔隙中排走，故而降低了水分，加快了凝固速度，使强度增高。按加工工艺的不同，可将模袋分为两类，即机织模袋和简易模袋。前者是由工厂生产的定型产品，而后者是用手工缝制而成的。
2.2.4.4 土工格室
土工格室是由强化的高密度聚乙烯宽带，每隔一定间距以强力焊接而形成的网状格室结构。典型的条带厚1.2 mm、宽100 mm，每隔300 mm进行焊接。格室张开后，可填以土料，由于格室对土的侧向位移的限制，可大大提高土体的刚度和强度。它可用于处理软弱地基，增大其承载力，沙漠地带可用于固沙，还可用于护坡等。
2.2.4.5 土工管及土工包
土工管、土工包是用经防老化处理的高强土工织物制成的大型管袋及包裹体，可有效地护岸和用于崩岸抢险，或利用其堆筑堤防，解决疏浚弃土的放置难题。
土工包是将大面积高强度的土工织物摊铺在可开底的空驳船内，充填200～800 m3料物，将织物包裹闭合，运到一定部位，沉至预定位置。在国外，该技术大量用于环保。
2.2.4.6 聚苯乙烯板块
聚苯乙烯板块称泡沫塑料，是以聚苯乙烯聚合物为原料，加入发泡剂制成的。它的主要特点是质量极轻、导热系数低、吸水率小，但也有一定抗压强度。由于其质轻，可用它代替土料，填筑桥端的引堤，解决桥头跳车问题、其导热系数低，故在寒冷地带，可用该材料板块防止结构物冻害，例如在挡墙背面或闸底板下，放置泡沫塑料以防止冻胀等。
2.2.4.7 土工合成材料粘土垫层
土工合成材料粘土垫层是由两层或多层土工织物(或土工膜)中间夹一层膨润土粉末(或其他渗透性材料)以针刺(缝合或粘接)而成的—种复合材料。它与压实粘土垫层相比，具有体积小、质量轻、具柔性、密封性良好、抗剪强度较高、施工简便、适应不均匀沉降等优点，可以代替—般的粘土密封层，用于水利或土木工程中的防渗或密封设计。国外大量用于废料坑的底部防渗衬砌和顶部封盖。
2.3 土工合成材料的工程特性
2.3.1 物理特性
2.3.1.1 厚度
土工合成材料厚度用mm表示，厚度变化对织物的孔隙率、透水性和过滤性等水力特性有很大的影响。常用的各种土工合成材料的厚度是：土工织物一般为0.1～5 mm，最厚的可达十几毫米；土工膜一般为0.25～0.75 mm，最厚的可达2～4 mm；复合型材料有时采用较薄的土工膜，最薄可达0.1 mm；土工格栅的厚度随部位的不同而异，其肋厚一般由0.5 mm至几十毫米。有些材料在受压时厚度变化很大，需规定在某固定压力下测定厚度。一般规定此压力为2 kPa。 根据工程需要还应测试在20 kPa、200 kPa压力下的系列厚度。土工织物厚度可采用专门的厚度测试仪，土工膜厚度可直接用千分尺测定，—般要求加压面积为25 cm2，试样面积应大于加压面积的2倍，加压时间30 s，试样不少于10块。
2.3.1.2 单位面积质量
单位面积质量为单位面积土工合成材料具有的质量，它反映材料多方面的性能，如抗拉强度、顶破强度等力学性能以及孔隙率、渗透性等水力学性能。通常以g/m2表示，是土工合成材料的主要物理性能之一。土工织物和土工膜单位面积质量受原材料密度的影响，同时受厚度、外加剂和含水量的影响，常用的土工织物单位面积质量一般在50～1 200 g/m2的范围内。测定单位面积质量采用秤量法，试样面积为100 cm2，数量不得少于10块，天平秤量读数应精确到0.01 g(现场测试为0.1 g)。测试前要求试样在标准大气压下恒温(20±2 ℃)，恒湿(65 %±2 %)24 h。
2.3.2 力学特性
反映土工合成材料力学特性的指标主要有拉伸特性及抗拉强度、撕裂强度、顶破强度、刺破强度、穿透强度及握持强度等。
2.3.2.1 拉伸特性及抗拉强度
土工合成材料是柔性材料，大多通过其抗拉强度来承受荷载以发挥工程作用，因此抗拉强度及其应变是土工合成材料的主要特性指标。土工合成材料的抗拉强度与测定时的试样宽度、形状、约束条件有关，必须在标准规定的条件下测定。土工织物在受力过程中厚度是变化的，不易精确测定，故其受力大小一般以单位宽度所承受的力来表示，单位为kN/m或N/m，而不是习惯上所用的单位面积的应力来表示。
目前测定抗拉强度基本上是沿用纺织品条带拉伸试验方法，即把试样两端用夹具夹住，以一定的速率施加荷载进行拉伸直到破坏，测得试样自身断裂强度及变形，并绘出应力—应变曲线。目前条带拉伸试验的试样分宽条与窄条两种，宽条试样宽200 mm、长100 mm，宽长比B/L＝2；窄条试样宽50 mm、长100 mm，宽长比B/L=1/2。试验机具应选择具有等速拉伸性能、能测读拉伸过程中拉力和伸长量或直接记录拉力—伸长关系曲线的拉力机，同时要求试样的最大断裂力在满量程的10 %～90 %范围内。国内规定拉伸速率为50 mm/min。
目前关于土工合成材料的拉伸力学特性一般采用室内无侧限拉伸试验进行测试。但现场埋设在填料中的土工筋材的力学特性因填料的约束作用而不同，人们曾通过对不同宽带的试件进行拉伸试验，以评价筋材受侧向约束的影响。但更科学的是应将筋材埋在填料中进行测试。此时的力学特性所受影响因素较多。有约束的拉伸试验表明，约束力将增加土工织物的抗拉强度和模量，对于土工格网和土工格栅，约束力的影响更为显著，因为除了界面的摩擦阻力外，筋材横肋所受拉伸方向的土压力还将约束其变形，从而增大了模量。
2.3.2.2 握持强度
土工织物承受集中力的现象普遍存在，握持强度是反映其分散集中力的能力。握持强度试验选用的仪器一般与条带拉伸试验相同，但试验方法不同。握持强度试验是握持试样两端部分宽度而进行的一种拉力试验。它的强度由两部分组成，一部分为试样被握持宽度的抗拉强度；一部分为相邻纤维提供的附加抗拉强度。它与条带拉伸强度之间没有简单的对比关系。由于各单位所采用的试样和夹具的尺寸不尽相同，试验的难度也较大，因此测得的成果相差很多。一般不宜作为设计依据。只可用作不同土工织物的抗拉强度的比较。土工织物握持力一般为0.3～6.0 kN。
2.3.2.3 撕裂强度
土工织物和土工膜在铺设和使用过程中，常常会有不同程度的破损。撕裂强度反映了试样抵抗扩大破损裂口的能力，可评价不同土工织物和土工膜被扩大破损程度的难易，是土工合成材料应用中的重要力学指标。
目前撕裂强度试验仍沿用纺织品标准测试方法。常用的纺织品撕裂试验，按试样形状分为梯形法、翼形法以及舌形法，舌形法又分为单缝与双缝两种。目前多采用梯形法测定土工膜及土工织物的撕裂强度，这种试验从其加力方式看，近似于张拉试验。土工织物梯形撕裂强度值一般为0.15～30 kN，不加筋土工膜的梯形撕裂强度值一般为0.03～0.4 kN。
2.3.2.4 顶破强度 刺破强度及穿透强度
在工程应用中，土工织物及土工膜常被置于两种不同粒径的材料之间，受到粒料的顶破作用，同样也将受到抛填粒料引起的法向荷载。根据粒径大小形状、土工织物及土工膜接触面的受力特征和破坏形式的不同，可分为顶破、刺破和穿透几种受力状态。
(1)顶破强度是反映土工织物及土工膜抵抗垂直织物平面的法向压力的能力。顶破试验与刺破强度试验相比，压力面积相对较大，材料呈双向受力状态。所用试验方法有液压胀破试验、圆球顶破试验和相CBR顶破试验。
(2)刺破强度是反映土工织物或土工膜抵抗小面积集中荷载(如有棱角的石子或树枝等)的能力。试验方法与圆球顶破试验相似，只是以金属杆代替圆球。
(3)穿透强度可通过穿透试验测得，这种试验是模拟工程施工中具有尖角的石块或其它锐利物落在土工织物或土工膜上的情况，用穿透试验所得孔眼的大小，评价土工织物或土工膜抵御穿透的能力。
2.3.3 水力学特性
由于土工织物、细孔土工网等土工合成材料可以使水及空气自由地通过，并能有效地截留和控制土颗粒的流失，因此被广泛他用作排水和过滤材料。为此必须研究其水力学特性，其主要包括两方面：—是透水与导水能力；二是阻止颗粒流失的能力。这些特性涉及到土工合成材料的孔隙率、孔径大小与分布情况、渗透特性等。土工织物的渗透特性是其重要水力学特性之一。在过滤标准及其它有关水力学中，是一项不可缺少的重要指标。根据工程的需要，通常要确定垂直于织物平面的渗透特性和平行于织物平面的渗透特性。垂直于织物平面的渗透特性，主要用垂直渗透系数 表示。该系数是渗流的水力梯度等于1时的渗流速度，一般服从达西定律，土工织物的渗透系数约为 ～ cm/s，其中无纺织物的渗透系数为 ～ cm/s。使用土工膜的目的在于防渗，它可以阻挡水、水气、气体及有害物质(例如甲醇、丙酮和二甲苯等)的渗透。土工膜在水压力作用下产生渗流的原因是由于制造时的不均匀性和缺陷等因素所造成的，有些细微的通道，则是在一定的水压力下被水冲破而形成的，温度变化引起水体积变化，土工膜的渗透系数愈小，温度对试验结果的影响愈大。
土工织物用作滤层时，水从被保护土中流过织物，在流动中使土颗粒集聚在织物表面的孔口上，堵塞水流通道的进口，或是细颗粒沉积在孔隙内部，逐渐减小通道的有效过水面积。前者称为堵塞，后者称为淤堵，堵塞一般发生在渗流开始阶段，而淤堵则随时间增长而加重。目前判断织物滤层淤堵，通常是通过观察通过织物的流量减小以及进入织物的土颗粒增多的现象来评估，还不能给出淤堵程度的允许值，只能通过被保护土与织物滤层的长期工作试验，观测渗透流量的变化与稳定情况来评估。
2.3.4 耐久性
土工合成材料的耐久性包括许多方面，主要是指对紫外线辐射、温度变化、化学与生物侵蚀、干湿变化、冻融变化和机械磨损等外界因素变化的抵御能力，材料的耐久性主要与聚合物的类型及添加剂的性质有关。
土工合成材料的老化现象主要是因为高分子聚合物具有链节结构，受外界因素的影响发生降解反应或交联反应的结果。使材料老化的各种因素中，阳光辐射起着最重要的作用。紫外线具有很大的能量，能够切断许多聚合物的分子链，或者引发光氧化反应。其试验方法主要有自然老化和人工老化两大类，近几年采用了一系列措施以增加聚合物的抗老化能力，并取得了很好的效果。添加防老化剂、方法简便，效果显著，是当前防老化的主要途径。土工合成材料在有覆盖的情况下(或埋在土中)，老化速度缓慢。
聚合物对化学腐蚀一般具有较高的抵抗能力，但某些特殊的化学药剂或废品对聚合物有腐蚀作用。因而利用土工合成材料(土工膜)作污水或废物存储池的防渗材料时，对其化学稳定性要认真对待。土工合成材料在铺设过程中易受损伤，且不易被发现，国外试验研究发现，埋在土中的织物老化主要是由于机械伤引起的，铺设造成的孔洞是使材料强度降低的主要因素。孔洞数愈多，原始强度降低得愈多。在高温条件下，合成材料将发生熔融现象。有时温度虽未达到融点，聚合物分子结构也可能发生变化，影响材料的弹性模量和强度。有些聚合物在特别低的温度下，也使柔性降低、质地变脆，影响其力学特性，给施工及接缝造成困难。
此外，干湿度和冻融变化可能使一部分空气或冰屑存在织物内部，影响其渗透特性。
2.4 土工合成材料的功能
土工合成材料具有多方面的功能，一种土工合成材料往往就兼有数种功能。随着土工复合材料的发展，所兼有的功能就更多。总的说来，土工合成材料的主要功能可归纳为六类，即过滤作用、排水作用、隔离作用、防渗作用、防护作用以及加筋作用。
2.4.1 过滤作用
把土工织物置于土体表面或相邻土层之间，可以有效地阻止土颗粒通过。从而防止由于土颗粒的过量流失而造成土体的破坏。同时允许土中的水或气体通过织物自由排出，以免由于孔隙水压力的升高而造成土体的失稳等不利后果。
土工织物可适用于土石坝粘土心墙或粘土斜墙的滤层，土石坝或堤坝内的各种排水体的滤层，储灰坝或尾矿坝的初期坝上游坝面的滤层。堤、坝、河、渠及海岸块石或混凝土护坡的滤层，水闸下游护坡下部的滤层，挡土墙回填土中排水系统的滤层，排水暗道周边或碎石排水暗沟周边的滤层，水利工程中水井、减压井或测压管的滤层等。
2.4.2 排水作用
有些土工合成材料可以在土体中形成排水通道，把土中的水分汇集起来，沿着材料的平面排出体外。较厚的针刺型无纺织物和某些具有较多孔隙的复合型土工合成材料都可以起排水作用。
它们可适用于土坝内垂直或水平排水，土坝或土堤中的防渗土工膜后面或混凝土护面下部的排水。埋入土体中消散孔隙水压力，软基处理中垂直排水，挡土墙后面的排水，各种建筑物后面的排水，排除隧洞周边渗水、减轻周边所承受的外水压力，人工填土地基或运动场地基的排水等。
2.4.3. 隔离作用
隔离是指在两种物理力学性质不同的材料之间铺设土工合成材料，使它们不互相混杂。例如将碎石和细粒土隔离，软土和填土之间隔离等等。隔离可以为工程带来许多预期的良好效应，举例说明如下：
(1)通过隔离层，引起应力扩散作用，使地基土的沉降量得到一定程度的均化。
(2)隔离提供排水面，加速地基土固结，使承载力提高。
(3)隔离层起整体性作用，可使要求的地基粗粒料支持层的厚度减少，节约建筑材料。
(4)地基中有部分软弱区域，或有小范围洞穴，铺隔离层有架桥作用，以掩盖和减弱洞穴区或软弱区的影响。
(5)在地下水位较高的地基中，隔离层可以切断毛细水上升，防止盐碱化，或减弱冻胀。
(6)道路基床中，隔离是防治翻浆冒泥的有效措施。
(7)隔离层还起一定的保温作用。
用于隔离的土工合成材料应以它们在工程中的用途来确定。应用最多的是有纺和无纺土工织物。如果对材料的强度要求较高，有时还要求以土工网或土工格栅作为材料的垫层。当要求隔离防渗时，则需要土工膜或复合土工膜。
2.4.4 防渗作用
土工膜和复合型土工合成材料，可以防止液体的渗漏、气体的挥发，保护环境或建筑物的安全。它们可用于土石坝和库区的防渗，渠道防渗，隧道和涵管周围防渗，防止各类大型液体容器或水池的渗漏和蒸发，屋顶防漏，用于修筑施工围堰等。
2.4.5 防护作用
多种土工合成材料对土体或水面，可起防护作用。它们主要用于防止河岸或海岸被冲刷，防止垃圾、废料或废液污染地下水或散发臭味，防止水面蒸发或空气中灰尘污染水面，防止土体冻害等。
2.4.6 加筋作用
很多土工合成材料埋在土体中，可以分布土体的应力，增加土体的模量，传递拉应力，限制土体侧向位移；还可以增加土体和其它材料之间的摩阻力，提高土体及有关建筑物的稳定性，土工织物、土工格栅、土工网及一些特种或复合型的土工合成材料，都具有加筋作用。它们可用于加强软弱地基，加强边坡稳定性，用作挡土墙回填土中的加筋或锚固挡土墙的面板，修筑包裹式挡土墙或桥台，加固柔性路面、防止反射裂缝的发展等。
第3章省略见谅

第4章 结论
4.1 土工合成材料应用中存在的问题
(1)在工程实际应用中，设计对土工合成材料的技术指标、施工工艺和方法常有特定的要求，但个别工程实施后达不到预期效果。主要原因是施工技术问题，部分施工人员对这一新型材料还比较生疏，施工设备和方法比较落后，操作不规范，以致施工质量达不到设计要求。
(2)土工合成材料本身制约着工程质量，有些产品工艺落后，成本较高，质量难以达到规定标准。
(3)工程施工中，部分单位在购买材料时低价竟标，更有相当多的单位没有检测设备和检测人员，没有把好质量关。因此，土工合成材料在生产及施工应用上，还缺乏必要的、严格的行业管理。
4.2 结论
《铁路路基土工合成材料应用技术规范》自发布实施以来，有力促进了铁路土工合成材料的应用，路基工程质量得到了质的提高。但由于设计理论的相对滞后，土工合成材料生产厂家众多，产品质量参差不齐，技术规范有关条款不易操作等诸多原因，限制了进一步的推广应用。我认为在规范修订时，如下方面予以考虑完善。
(1)增加土工合成材料生产原料的技术要求，分不同地区、不同的应用条件提出相应产品技术指标。对作为重要受力构件的材料(如加筋土挡土墙拉筋带)，要增加蠕变强度等指标。
(2)各类结构、构筑物的计算理论和方法要在规范中明确和进一步细化；随着工程实践的积累，宜增加高墙(如单级超过10 m的加筋土挡土墙)、包裹式加筋土挡土墙、加陡边坡加筋路堤、土工格室加固软基等计算方法。
(3)补充新型土工合成材料，如经编土工格栅、立体植被网、双向拉伸土工格栅的应用条件和技术要求。
(4)吸收近年来土工合成材料应用的成功经验和教训，进一步完善设计和施工质量检验条款。
(5)实践证明，基床铺设隔断材料(如复合土工膜)宜全断面满铺。
(6)参照国标和其它标准，统一材料名称，制定较详细的技术指标、检验(测)项目和标准。
土工合成材料在工程应用中有着极为突出的优势，在公路、铁路、水利、环保工程等方面，就地取材，原来不能利用的淤泥、沙土、碎石等采用土工合成材料后都能变成坚固的路基和挡墙，无需开山取石取土修建，有效地保护了自然生态环境，防止了水土流失和山体滑坡。随着科技的不断发展土工合成材料的用途将不断延伸，推广土工合成材料的首要目的和优势就是保护生态环境，有着其他材料不可替代的优点。
土工合成材料作为一项新技术，在我国应用的历史尚短，与先进国家相比，其应用和发展水平还有一定差异。今后对土工合成材料的应用我们要做到“用对、用好、用精”：“用对”是指使用的场合和部位要正确，所选的材料要对路，不能选错或用错；“用好”是要求做出合理的设计，组织精心的施工，实行经常性的维护；“用精”即在使用中要有发展、有创新。
