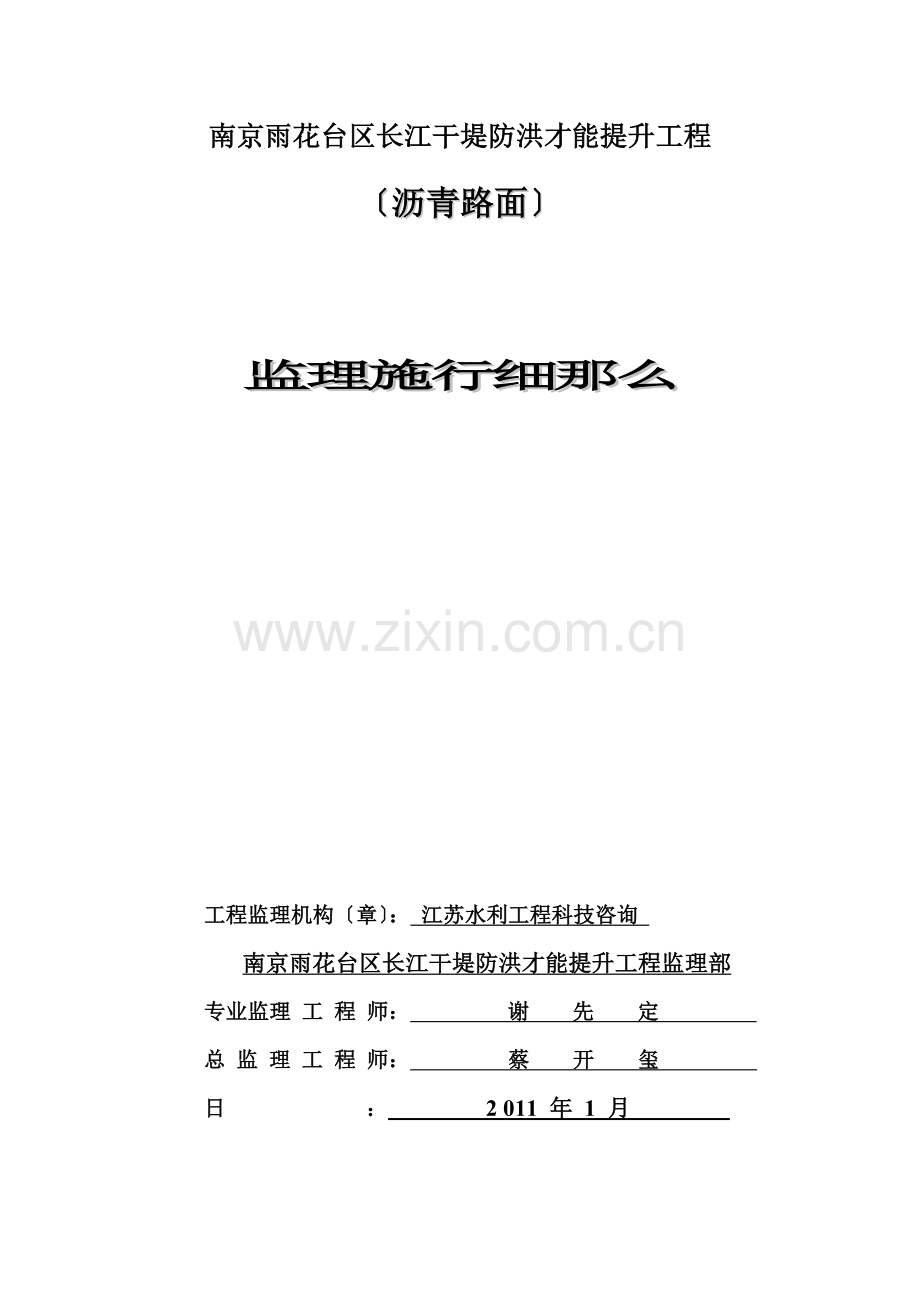

南京雨花台区长江干堤防洪才能提升工程
〔沥青路面〕

监理施行细那么

工程监理机构〔章〕： 江苏水利工程科技咨询
南京雨花台区长江干堤防洪才能提升工程监理部
专业监理 工 程 师： 谢 先 定
总 监 理 工 程 师：　　　 蔡 开 玺 　　
日 ：　　　 2 011 年 1 月 　

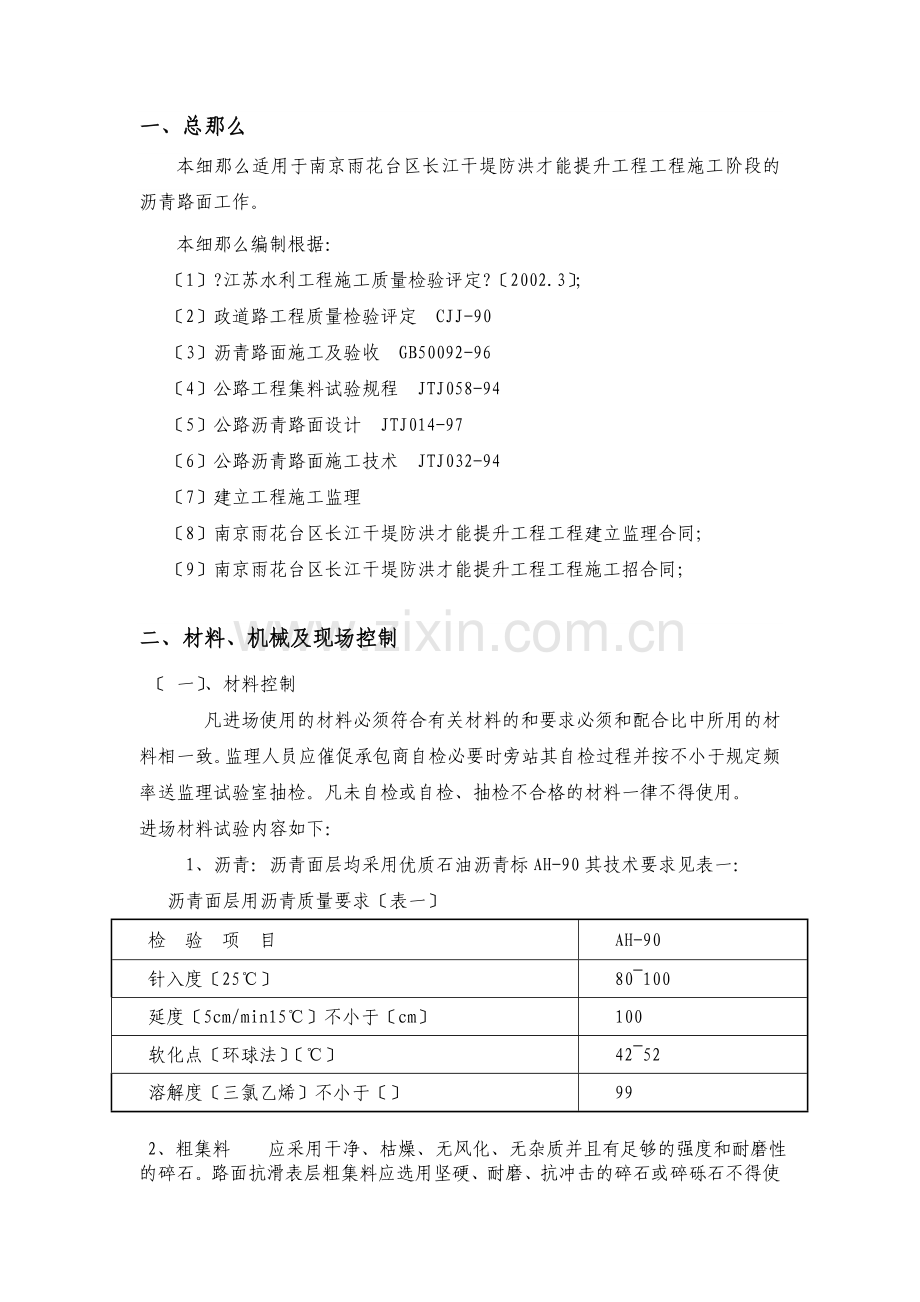

一、总那么
本细那么适用于南京雨花台区长江干堤防洪才能提升工程工程施工阶段的沥青路面工作。
本细那么编制根据：
〔1〕?江苏水利工程施工质量检验评定?〔2002.3〕；
〔2〕政道路工程质量检验评定 CJJ-90
〔3〕沥青路面施工及验收 GB50092-96
〔4〕公路工程集料试验规程 JTJ058-94
〔5〕公路沥青路面设计 JTJ014-97
〔6〕公路沥青路面施工技术 JTJ032-94
〔7〕建立工程施工监理
〔8〕南京雨花台区长江干堤防洪才能提升工程工程建立监理合同；
〔9〕南京雨花台区长江干堤防洪才能提升工程工程施工招合同；

二、材料、机械及现场控制
〔 一〕、材料控制
凡进场使用的材料必须符合有关材料的和要求必须和配合比中所用的材料相一致。监理人员应催促承包商自检必要时旁站其自检过程并按不小于规定频率送监理试验室抽检。凡未自检或自检、抽检不合格的材料一律不得使用。
进场材料试验内容如下：
1、沥青：沥青面层均采用优质石油沥青标AH-90其技术要求见表一：
沥青面层用沥青质量要求〔表一〕
检 验 项 目
AH-90
针入度〔25℃〕
80~100
延度〔5cm/min15℃〕不小于〔cm〕
100
软化点〔环球法〕〔℃〕
42~52
溶解度〔三氯乙烯〕不小于〔〕
99

2、粗集料 应采用干净、枯燥、无风化、无杂质并且有足够的强度和耐磨性的碎石。路面抗滑表层粗集料应选用坚硬、耐磨、抗冲击的碎石或碎砾石不得使用挑选砾石、矿渣及软质集料。粗集料技术要求见表二：
沥青面层用粗集料质量要求〔表二〕
指 标
一级公路
二级公路
石料压碎值不大于〔〕
28
30
洛杉矶磨耗损失不大于〔〕
30
40
视度不小于〔t/m3〕
2.50
2.45
吸水率不大于〔〕
2.0
3.0
对沥青的粘附性不小于
四级
三级
巩固性不大于〔〕
12
——
细长扁平颗粒含量不大于〔〕
15
20
水洗法<0.075mm颗粒含量不大于〔〕
1
1
软石含量不大于〔〕
5
5
3、细集料 应采用坚硬、净洁、枯燥、无风化、无杂质并有适当级配的人工轧制的米砂。细集料质量要求见表三：
沥青面层用细集料质量要求〔表三〕
指 标
高速公路、一级公路
其他等级公路
视度不小于〔t/m3〕
2.50
2.45
巩固性〔>0.3mm部分〕不大于〔〕
12
——
砂当量不小于〔〕
60
50
4、填料 宜采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉。矿粉要求枯燥、干净、其质量要求见表四：

沥青面层用矿粉质量要求〔表四〕
指 标
一级公路
其他等级公路
视度不小于〔t/m3〕
2.50
2.45
含水量不大于〔〕
1
1
粘度范围：<0.600mm()
<0.150mm()
<0.075mm()
100
90~100
75~100
100
90~100
70~100
外观
无团粒结块
亲水系数
<1
〔二〕、机械设备控制
必须装备全施工机械和配件,做好开工前的保养、调试和试机工作,并保证在施工间一般不发生有碍施工进度和质量的故障。沥青面层宜采用单幅全宽机械化连续摊铺作业当机械设备的数量、质量不能满足施工连续性时那么不予开工。
〔三〕、场地要求
材料场地必须硬化处理各种材料须分开堆放不得混堆。施工现场应井然有序妥善布置须竖牌子标明材料来源、规格、施工配合比及各施工工序负责人做到文明施工合理组织责任落实到人。

三、测量放样控制
施工应根据业主及设计中提供的导线三角网点及根本数据布置临时控制点并及时提供测量放样成果填报测量放样报验单。监理组应及时组织人员进展复测对承包人报验内容予以确认。

四、开工审查
承包商在完成上述步骤的根底上可提交开工开工内容分为以下几项：
1、工程开工申请单；
2、施工组织设计报审表及附件：详述施工总体方案质量保证体系工、人员、机械设备安排情况材料使用情况资金使用方案场地布置等监理工程师将对其内容逐一核实、审查签署初步；
3、施工技术方案报审表及附件：详细说明施工步骤、检测与技术施工要点关键工序的施工与检测监理工程师将对其审查签署初步；
4 、施工放样报验单及附件：提供导线复测资料临时水准点及控制点的测量资料由监理组复测后签认；
5、建筑材料报验单及附件：提供所用材料的原材料物理、化学性能试验及施工相关配合比试验结果监理组作平行试验后上报指挥部审批后下达执行；
6、进场设备报验单及附件：承包商进场使用设备必须是性能完好的其数量应满足施工进度要求且各种设备应能互相配套以发挥效益。监理工程师将对其逐一检查、核定对不符合要求的机械予以清退出场或责成承包商立即整修监理组在检查完毕后予以签认；
7、分项工程月进度方案表：月进度方案必须满足总体进度方案并综合考虑各种因素监理工程师在审查合格后签认。
各专业监理工程师应对以上各项内容进展严格审查逐项落实在承包商自检资料或委托试验资料的根底上进展抽检复检并及时提供监理资料对施工放样、建筑材料、进场设备及进度方案等工程予以确认。对施工组织设计和施工技术方案提出初审报总监由总监理工程师或总监代表签发开工。

五：沥青混合料的配合比设计
1、 热拌沥青砼配合比设计由马歇尔试验设计、浸水马歇尔试验残留稳定度检验及车辙试验抗车辙才能检验三部分组成。

热拌沥青砼马歇尔试验技术指标〔表五〕
试 验 项 目
沥青砼类型
一级公路
其它等级公路
击实次数〔次〕
沥青砼
两面各75
两面各50
稳定度〔KN〕
Ⅰ型沥青砼
>7.5
>7.0
流值〔0.1mm〕
Ⅰ型沥青砼
20~40
20~45
空隙率〔〕
Ⅰ型沥青砼
3~6
3~6
沥青饱和度〔〕
Ⅰ型沥青砼
70~85
70~85
残留稳定度〔〕
Ⅰ型沥青砼
>75
>75
2、热拌沥青砼配合比设计遵照以下步骤进展：
〔1〕、目的配合比设计阶段
A、 确定各矿料的组成比例。从施工现场分别取各类矿料进展筛分计算各矿料用量使合成的矿质混合料级配符合要求。本计算应反复进展使矿质混合料级配曲线根本接近级配范围中值线并应接近一条顺滑的曲线。
B、确定沥青的最正确油石比。用计算确定的矿料组成和JTJ014-97推荐的油石比范围按0.5间隔变化取五个不同的油石比用实验室小型拌和机拌制沥青混合料制备五组马歇尔试件测定试件的度、空隙率、沥青饱和度、稳定度和流值分别绘制各项指标的曲线。取相应于度值的油石比a1、稳定度值的油石比a2和空隙率范围中值的油石比a3按下式取三者的平均值作为最正确油石比初始值OAC。
OAC1=(a1+a2+a3)/3
求出能满足沥青砼各项的油石比OACmax和最小油石比OACmin按下式取中值OAC2。
OAC2=〔OACmax + OACmin〕/2
假如最正确油石比的初始值OAC1在OACmax和OACmin之间那么认为设计结果是可能的可取OAC1和OAC2的中值作为目的配合比最正确油石比OAC如OAC1处在上述范围之外应调整级配重新进展配合比设计。
C、残留稳定度检验。按以上配合比制备沥青砼马歇尔试件做浸水48小时马歇尔试验检验残留稳定度必须满足表五的规定。
〔 2〕、消费配合比设计阶段
A、确定各热料仓矿和矿料粉的用量。必须从二次筛分后进入各热料仓的矿料取样进展筛分根据筛分结果通过计算使矿质混合料的级配符合规定以确定各热料仓和矿粉的用料比例供拌和机控制室使用。同时反复调整冷料仓进料比例以到达供料平衡。
B、确定最正确油石比。取目的配合比设计的最正确油石比OAC和OAC±0.3三个油石比取以上计算的矿料混合料用试验室的小型拌和机拌制沥青混合料进展马歇尔试验确定消费配合比的最正确油石比。假如三组沥青砼各项技术指标均符合表五的规定那么取中间OAC为消费配合比的最正确油石比；否那么应再补做增减油石比的沥青砼试验以选定适宜的最正确油石比。
C、残留稳定度检验。按以上消费配合比用室内小型拌和机拌制沥青混合料。做浸水48小时马歇尔试验检验残留稳定度必须满足表五的规定。
〔3〕、试拌试铺阶段
用消费配合比进展试拌技术指标合格后铺筑试铺段。取试铺用的沥青混合料进展马歇尔试验和沥青含量、筛分试验检验由此确定正常消费用的配合比。

六、沥青砼施工质量控制
1、做好下封层的检查与清扫
〔1〕、检查下封层的完好性。对部分基层外露和下封层两侧宽度缺乏部分应按下封层施工要求进展补铺。
〔2〕、对下封层外表浮动矿料应扫至路面以外外表杂物亦清扫干净。
〔3〕、路面基层沉降检查。
2、铺筑试铺路段
沥青上、下面层施工开工前均需先做试铺路段。每个面层施工通过沥青混合料组成设计拟定试铺路段铺筑方案经总监代表审批后采用重新调试的正式施工机械铺筑试铺路段。试铺路段宜选在直线段长度不少于200米。
试铺路段施工分为试拌和试铺两个阶段需要的内容包括：
〔1〕、通过试拌确定
A、 拌和机的操作方式。如上料速度、拌和数量和拌和时间等。
B、验证沥青混合料的配合比设计正式消费用的矿料配合比和油石比。
〔2〕、通过试铺
A、摊铺机的操作方式。如摊铺温度、摊铺速度、自动找平方式等。
B、压实机具的选择、组合、压实顺序、碾压温度、碾压速度及遍数。
C、施工缝处理。
D、沥青面层的松铺系数。
〔3〕、全面检查材料及施工质量是否符合要求。
〔4〕、确定施工组织及理体系质保体系人员机械设备检测设备及指挥方式等。
试铺段的铺筑严格按部颁JTJ032-94〈〈公路沥青路面施工技术〉〉规定操作。在试铺段的铺筑过程中监理工程师应一起参加检查施工工艺技术措施是否符合要求测温、观色、取样并记录试验与检测结果检查各种技术指标情况对出现的问题提出改良。试铺必须力争一次成功使试铺面层成为正式路面的组成部分。否那么予以铲除。
试铺段的质量检查频率应根据需要比正常施工时适当增加。试铺完毕后经检测各项技术指标均符合规定施工立即提出试铺总结由驻地监理工程师审查经总监代表批准后即可作为申报正式开工的根据。
3、施工过程中需加强注意的问题
〔1〕、把好原材料质量关
A、要注意粗细集料和填料的质量应从源头抓起对不合格的矿料不准运进拌和厂。
B、堆放各种矿料的场地必须硬化具有良好的排水系统防止材料被污染；各种材料间应分开堆放以免互相混杂。
C、细集料及矿粉宜覆盖细料潮湿将影响喂料数量和拌和机产量。
〔2〕、沥青混合料的拌制
A、严格掌握沥青和集料的加热温度以及沥青混合料的出厂温度。集料温度应比沥青高10~20℃热混合料成品在贮料仓储存后其温度下降不应超过10℃贮料仓的储料时间不得超过72小时沥青混合料的施工温度见表六。
B、拌和楼控制室要逐盘打印沥青及各种矿料的用量和拌和温度并定对拌和楼的计量和测温进展校核；没有材料用量和温度自动记录装置的拌和机不得使用。
C、拌和时间由试拌确定。必须使所有集料颗料全部裹复沥青结合料并以沥青混合料拌和均匀为度。
沥青混合料的施工温度℃〔表六〕
沥青加热温度
150~170
矿料温度
160~190
混合料出厂温度
140~165
运输到现场温度
不低于120~150
摊铺温度
正常施工
不低于110~130且不超过165
低温施工
不低于120~140且不超过175
碾压温度
正常施工
110~140且不低于110
低温施工
120~150且不低于110
碾压终了温度
钢轮压路机
不低于70
轮胎压路机
不低于80
振动压路机
不低于65
D、要注意检查混合料的均匀性及时分析异常现象。如混合料有无花白、冒烟和离析等现象。如确认是质量问题应作废料处理并及时予以纠正。在消费开场以前有关人员要熟悉本工程所用各种混合料的外观特征这要通过细致观察室内试拌的混合料获得。
E、每台拌和机每天上、下午各取一组混合料试样做马歇尔试验和抽提筛分试验检验油石比矿料级配和沥青砼的物理力学性质：
油石比设计值的允许误差±0.3；
矿料含量与中值的允许误差：
<0.075mm ±2； <2.36mm ±6； ≥4.75mm ±7。
F、每周分析一次检测结果计算油石比、各级矿料通过量和沥青砼物理力学指标检测结果的差和变异系数检验消费是否正常。
〔3〕、沥青混合料的运输
A、采用数字显示插入式热电偶温度计检测沥青混合料的出厂温度和运到现场温度。插入深度要大于150mm。在运料车侧面中部设专用检测孔孔口距车箱底面约300mm。
B、拌和机向运料车放料时汽车应前后挪动分几堆装料以减少粗集料的别离现象。
C、沥青混合料运输车的运量应比搅拌才能和摊铺速度有所充裕摊铺机前方应有五辆运料车等候卸料。
D、运料车应用蓬布覆盖以便保温防雨或防止污染环境。
E、连续摊铺过程中运料车在摊铺机前10~30cm处停住不得撞击摊铺机。卸料过程中运料车应挂空档靠摊铺机推动前进。
〔4〕、沥青混合料的摊铺
A、连续稳定摊铺是进步路面平整度最主要的措施。摊铺机的摊铺速度应根据拌和机的产量、施工机械配套情况及摊铺厚度、摊铺宽度按2~6m/min予以调整选择做到缓慢、均匀、不连续地摊铺。不应任意以快速摊铺几分钟然后再停下来等下一车料。吃饭时间应分批轮换交替进展切忌停铺用餐。争取做到每天收工停机一次。
B、沥青混合料的松铺系数应根据实际的混合料类型、施工机械和施工工艺等由试铺试压或根据以往理论经历确定也可按表七选用。摊铺过程中应随时检查摊铺层厚度及路拱、横坡不符合要求的应根据铺筑情况及时进展调整。
C、用机械摊铺的混合料未压实前施工人员不得进入踩踏。一般不用人工不断地整修只有在特殊情况下需在现场主人员指导下才允许用人工找补或更换混合料缺陷较严重时应予以铲除并调整摊铺机或改良摊铺工艺。
沥青混合料的松铺系数〔表七〕
种 类
机械摊铺
人工摊铺
沥青砼混合料
1.15~1.35
1.25~1.50
沥青碎石混合料
1.15~1.30
1.20~1.45
D、摊铺遇雨时立即停顿施工并去除未压实成型的混合料。遭雨淋的混合料应废弃不得卸入摊铺机摊铺。
〔5〕、沥青混合料的压实及成型
A、沥青混合料的压实是保证沥青面层质量的重要环节应选择合理的压路机组合方式及碾压步骤。为保证压实度和平整度初压应在混合料不产生推移、发裂等情况下尽量在摊铺后较高温度下进展。初压严禁使用轮胎压路机以确保面层横向平整度。
B、压路机应以缓慢而均匀的速度碾压压路机的适宜碾压速度随初压、复压、终压及压路机类型而别按表八选用。
压路机碾压速度〔Km/h〕〔表八〕
压路机类型
初 压
复 压
终 压
适宜

适宜

适宜

钢筒式压路机
1.5~2.0
3.0
2.5~3.5
5.0
2.5~3.5
5.0
轮胎压路机
——
——
3.5~4.5
8.0
4.0~6.0
8.0
振动式压路机〔静压〕
1.5~2.0
5.0
4.0~5.0
4.0~5.0
2.0~3.0
5.0
C、为防止碾压时混合料推挤产生拥包碾压时应将驱动轮朝向摊铺机；碾压道路及方向不应突然改变；压路机起动、停顿必须减速缓行。对压路机无法压实的角、边缘、接头等应采用小型振动压路机或手扶振动夯趁热压实。压路机折回不应处在同一横断面上。
D、在当天碾压的尚未冷却的沥青砼面层上不得停放压路机或其他车辆并防止矿料、油料和杂物散落在沥青面层上。
E、要对初压、复压和终压段设置明显的标志便于司机识别。对松铺厚度、碾压顺序、碾压遍数、碾压速度及碾压温度设专岗检查。
F、路面冷却后方可交通。
〔6〕、施工接缝的处理
当半幅施工不能采用热接缝时宜加设挡板或采用切切齐。在铺另半幅前应将缝边清扫干净并应涂洒少量粘层沥青。摊铺时应重叠在已铺层上5~10cm摊铺后用人工将摊铺在前半幅上的混合料铲走。碾压时应先在已压实路面上行走碾压新铺层的10~15cm然后压实新铺部分再伸过已压实路面10~15cm。接缝应压实严上下层的纵缝应错开15cm以上外表的纵缝应顺直且宜留在车道区画线位置上。

七、沥青砼面层质量检查
沥青砼面层施工阶段的质量检查见下页表九：

沥青砼面层施工阶段的质量检查〔表九〕
项 目
检 查 频 率
质量要求
或允许误差
试 验 方 法
施
工
温
度
拌和场出场温度
每车料一次
140~165℃
温度计测定
运输到现场温度
不低于120~150℃
初压温度
120~140℃
碾压终了温度
不低于70~80℃
矿料级配与级配范围中值的差
<0.075mm
每日每机上、下午各一次
±2
拌和厂取样
用抽提后矿料筛分
<2.36mm
±6
≥4.75mm
±7
沥青含量〔油石比〕
每日每机二次
±0.3
拌和厂取样离心法抽提
马歇尔试验
稳定度
每日每机上、下午各一次
>7.5KN
拌和厂取样
室内成型试验
流值
20~40(0.1mm)
空隙率
3~6
压实度
1次/2000m2
≥96
现场钻孔试验
用核子度仪查
厚度
上面层
1次/200m/车道
-4mm
钻孔检查且
铺筑时随时插入量取
下面层
-4mm
平整度
上面层
10次/100m/车道
3mm
三米直尺在
纵横各方向检测
下面层
5mm
宽度
2处/100m
不小于设计宽度
用尺量
纵断高程
3处/100m
±15mm
用水准仪测
横坡度
3处/100m
±0.3
用水准仪测

八、工程验收
本工程往来采用SL288-2003表式工序报验、单元工程质量评定采用?江苏水利工程施工质量检验评定?2002.3表式。
每个单元工程〔或工序〕完成后施工应自检并填写质量检测表自检合格后向监理工程师提交?工序质量报验单?监理工程师接到报验单后在规定时间内及时到现场对工序进展检查验收。非特殊原因验收安排在白天。
单元及分部工程验收资料按?江苏水利工程施工质量检验评定?、?水利水电工程施工质量检验与评定规程?SL176-2007的要求整理一式四份由承包商、监理、业主三方保存归档。承包商没有自检监理工程师不予验收。未经监理工程师验收签字不得进展下道工序施工。验收不合格的工程由承包商整改后再行报验。单元工程全部返工的可以评为优良否那么只能评为合格。

九、工程整改
对施工中的质量和缺陷,监理工程师将按施工合同条件对承包商发书面要求整改或返工。
对工程质量缺陷的修补处理承包商应提出处理的方案和报请监理工程师批准前方可施工缺陷处理完好后重新检查或验收。
