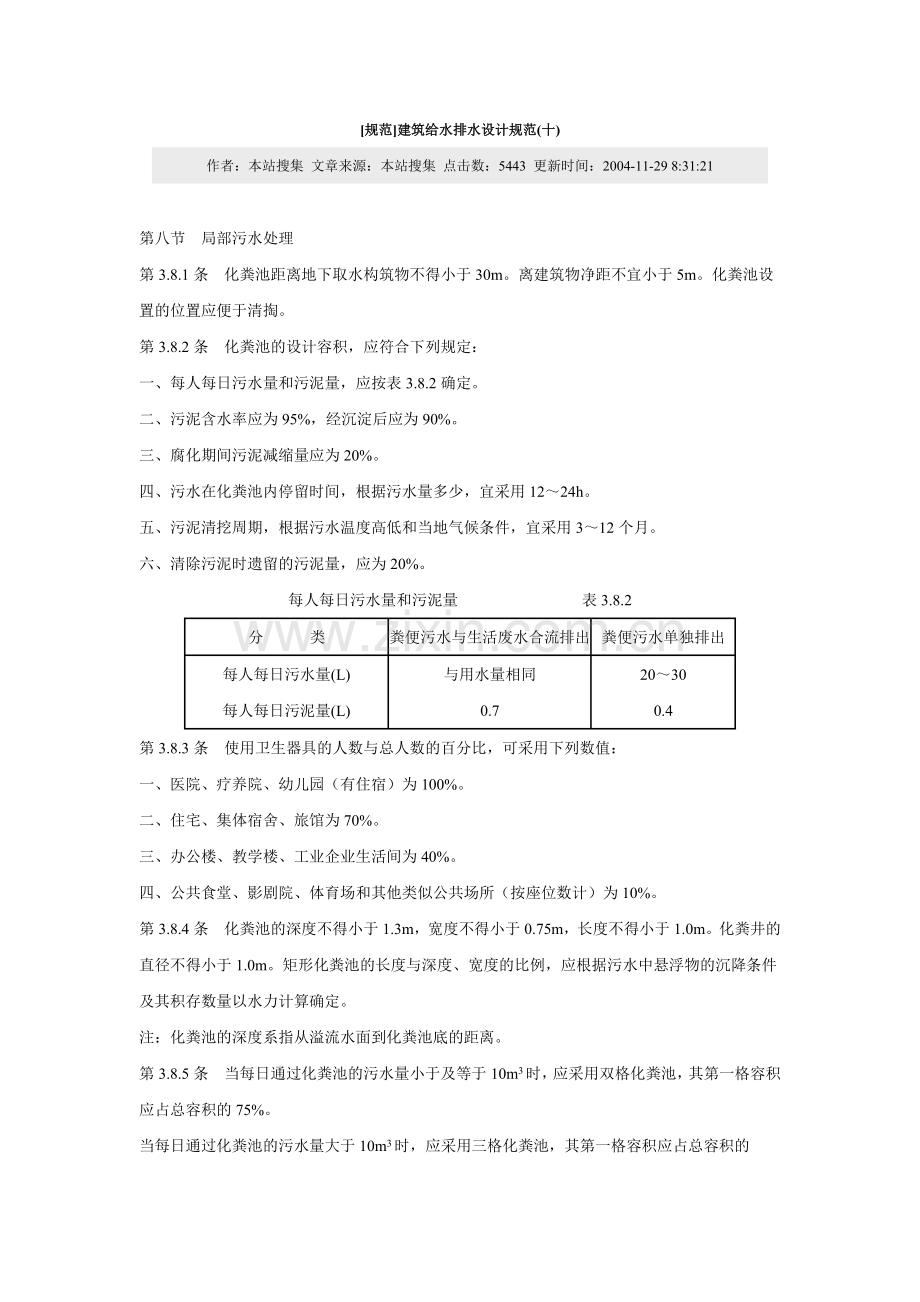

[规范]建筑给水排水设计规范(十)
作者：本站搜集 文章来源：本站搜集 点击数：5443 更新时间：2004-11-29 8:31:21

第八节　局部污水处理
第3.8.1条　化粪池距离地下取水构筑物不得小于30m。离建筑物净距不宜小于5m。化粪池设置的位置应便于清掏。
第3.8.2条　化粪池的设计容积，应符合下列规定：
一、每人每日污水量和污泥量，应按表3.8.2确定。
二、污泥含水率应为95%，经沉淀后应为90%。
三、腐化期间污泥减缩量应为20%。
四、污水在化粪池内停留时间，根据污水量多少，宜采用12～24h。
五、污泥清挖周期，根据污水温度高低和当地气候条件，宜采用3～12个月。
六、清除污泥时遗留的污泥量，应为20%。
每人每日污水量和污泥量　　　　　　　　表3.8.2
分　　　类
粪便污水与生活废水合流排出
粪便污水单独排出
每人每日污水量(L)
每人每日污泥量(L)
与用水量相同
0.7
20～30
0.4
第3.8.3条　使用卫生器具的人数与总人数的百分比，可采用下列数值：
一、医院、疗养院、幼儿园（有住宿）为100%。
二、住宅、集体宿舍、旅馆为70%。
三、办公楼、教学楼、工业企业生活间为40%。
四、公共食堂、影剧院、体育场和其他类似公共场所（按座位数计）为10%。
第3.8.4条　化粪池的深度不得小于1.3m，宽度不得小于0.75m，长度不得小于1.0m。化粪井的直径不得小于1.0m。矩形化粪池的长度与深度、宽度的比例，应根据污水中悬浮物的沉降条件及其积存数量以水力计算确定。
注：化粪池的深度系指从溢流水面到化粪池底的距离。
第3.8.5条　当每日通过化粪池的污水量小于及等于10m3时，应采用双格化粪池，其第一格容积应占总容积的75%。

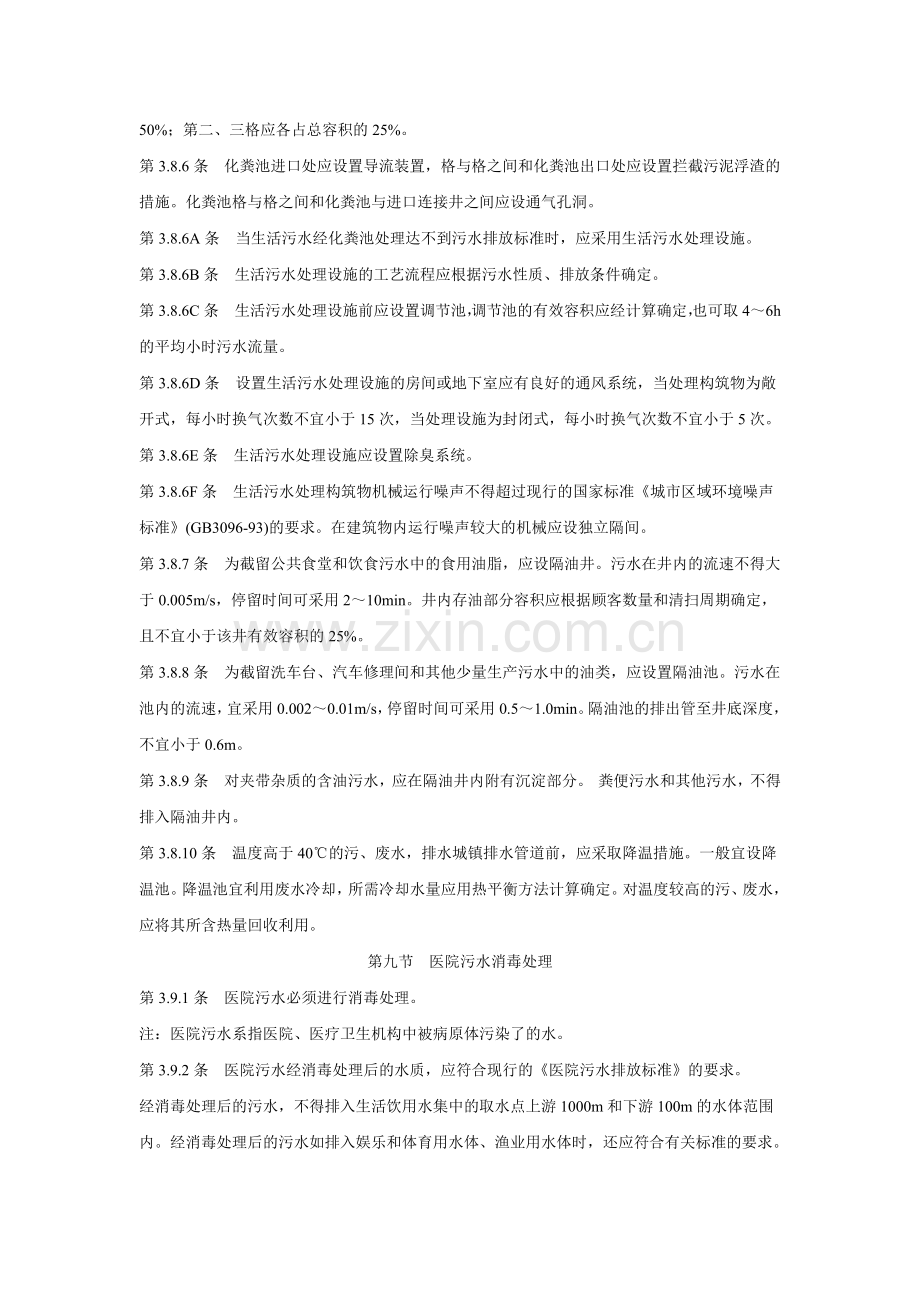

当每日通过化粪池的污水量大于10m3时，应采用三格化粪池，其第一格容积应占总容积的50%；第二、三格应各占总容积的25%。
第3.8.6条　化粪池进口处应设置导流装置，格与格之间和化粪池出口处应设置拦截污泥浮渣的措施。化粪池格与格之间和化粪池与进口连接井之间应设通气孔洞。
第3.8.6A条　当生活污水经化粪池处理达不到污水排放标准时，应采用生活污水处理设施。
第3.8.6B条　生活污水处理设施的工艺流程应根据污水性质、排放条件确定。
第3.8.6C条　生活污水处理设施前应设置调节池，调节池的有效容积应经计算确定，也可取4～6h的平均小时污水流量。
第3.8.6D条　设置生活污水处理设施的房间或地下室应有良好的通风系统，当处理构筑物为敞开式，每小时换气次数不宜小于15次，当处理设施为封闭式，每小时换气次数不宜小于5次。
第3.8.6E条　生活污水处理设施应设置除臭系统。
第3.8.6F条　生活污水处理构筑物机械运行噪声不得超过现行的国家标准《城市区域环境噪声标准》(GB3096-93)的要求。在建筑物内运行噪声较大的机械应设独立隔间。
第3.8.7条　为截留公共食堂和饮食污水中的食用油脂，应设隔油井。污水在井内的流速不得大于0.005m/s，停留时间可采用2～10min。井内存油部分容积应根据顾客数量和清扫周期确定，且不宜小于该井有效容积的25%。
第3.8.8条　为截留洗车台、汽车修理间和其他少量生产污水中的油类，应设置隔油池。污水在池内的流速，宜采用0.002～0.01m/s，停留时间可采用0.5～1.0min。隔油池的排出管至井底深度，不宜小于0.6m。
第3.8.9条　对夹带杂质的含油污水，应在隔油井内附有沉淀部分。 粪便污水和其他污水，不得排入隔油井内。
第3.8.10条　温度高于40℃的污、废水，排水城镇排水管道前，应采取降温措施。一般宜设降温池。降温池宜利用废水冷却，所需冷却水量应用热平衡方法计算确定。对温度较高的污、废水，应将其所含热量回收利用。
第九节　医院污水消毒处理
第3.9.1条　医院污水必须进行消毒处理。
注：医院污水系指医院、医疗卫生机构中被病原体污染了的水。
第3.9.2条　医院污水经消毒处理后的水质，应符合现行的《医院污水排放标准》的要求。
经消毒处理后的污水，不得排入生活饮用水集中的取水点上游1000m和下游100m的水体范围内。经消毒处理后的污水如排入娱乐和体育用水体、渔业用水体时，还应符合有关标准的要求。
第3.9.3条　医院污水处理构筑物，宜与病房、医疗室、住宅等有一定防护距离，并应设置隔离措施。
第3.9.4条　肠道病毒的传染病房的污水，如经技术经济比较认为合理时，可与普通病房污水分别进行处理。
第3.9.5条　医院污水在消毒前必须经过机械处理。当经机械处理后的污水不能符合有关排放标准时，应采取生物处理。
第3.9.6条　化粪池作为医院污水消毒前预处理时，粪便污水应与生活废水分流，化粪池的有效容积按污水在化粪池中停留时间计算并不宜小于36h。
第3.9.7条　污水消毒前宜设调节池。调节池有效容积应按工作班次或消毒次数计算确定。连续式消毒时，其有效容积宜按3～5h的日污水平均小时流量计算；当采用间歇式消毒时，其有效容积宜采用日污水量的1/2～1/4。
第3.9.8条　医院污水处理流程及构筑物布置，宜利用地形按自流设计。当必须设置水泵提升时，其污水泵的选择应根据污水量、集水池容积、泵房设置位置和水泵工作情况等因素确定。
第3.9.9条　医院污水消毒宜采用加氯法（液氯、漂粉精或漂白粉）。当运输或供应困难时，可采用现场制备次氯酸钠消毒法。
第3.9.10条　液氯消毒时，应采用加氯机投配。加氯机应至少设两台，其中一台备用。严禁直接向污水中投加氯气。
第3.9.11条　加氯量应按污水处理程度和现行的《医院污水排放标准》中规定的余氯量确定。一般宜采用下列数值：
一、经机械处理后的污水为30～50mg/L。
二、经生物处理后的污水为15～25mg/L。
第3.9.12条　加氯设备和有关建筑物的设计，可参照现行《室外给水设计规范》的有关规定。
第3.9.13条　间歇式消毒池应不少于两座。间歇式消毒池的总有效容积应根据工作班次、消毒周期确定，一般宜为调节池容积的1/2。
第3.9.14条　采用氯化法消毒时，污水和氯的接触时间应按现行的《医院污水排放标准》中规定的接触时间确定。
第3.9.15条　消毒池应采取防腐蚀和防渗漏措施。调节池和消毒池均应加盖。
第3.9.16条　污泥消毒应符合现行的《医院污水排放标准》的有关规定。
第3.9.17条　含放射性物质、重金属及其他有毒、有害物质的污水，当不符合排放标准时，应单独进行专门处理后，方可排入医院污水处理站或城市排水管道。
第十节　雨水
第3.10.1条　屋面雨水的排水系统，应根据建筑结构形式、气候条件及生产使用要求等因素确定。当经技术经济比较合理时，屋面雨水宜采用外排水系统。
第3.10.2条　天沟外排水的流水长度，应结合建筑物伸缩缝布置，一般不宜大于50m，其坡度不宜小于0.003。
第3.10.3条　天沟的排水，应在女儿墙、山墙上或天沟末端设置溢流口。
第3.10.4条　屋面雨水设计当为内排水系统时，宜采取密闭系统。
注：污废水管道不得接入雨水密闭系统。
第3.10.5条　雨水管道的布置，应将雨水以最短距离就近排至室外。
第3.10.6条　屋面雨水由天沟进入雨水排水管道入口处，应设置雨水斗，雨水斗应有整流格栅。设在阳台、花台、供人们活动的屋面和窗井处的雨水斗，可采用平篦式雨水斗。
第3.10.7条　雨水斗格栅的进水孔有效面积，应等于连接管横断面积的2～2.5倍。格栅应便于拆卸。
第3.10.8条　雨水的排水系统，宜采用单斗排水。当采用多斗排水时，悬吊管上设置的雨水斗不得多于4个。悬吊管管径不得大于300mm。
第3.10.9条　布置雨水斗时，应以伸缩缝或沉降缝作为天沟排水分水线，否则应在该缝两侧各设一个雨水斗。当两个雨水斗连接在同一根立管或悬吊管上时，应采用伸缩接头，并保证密封。
第3.10.10条　防火墙处设置雨水斗时应在防火墙的两则各设一个雨水斗。
第3.10.11条　多斗雨水排水的雨水斗，宜对立管作对称布置。
第3.10.12条　多斗雨水排水的雨水斗，其排水连接管应接至悬吊管上，不得在立管顶端设置雨水斗。
第3.10.13条　接入同一立管的雨水斗，其安装高度宜在同一标高层。当雨水立管的设计流量小于最大设计泄流量时，可将不同高度的雨水斗接入同一立管或悬吊管。
第3.10.14条　寒冷地区，雨水斗应布置在受室内温度影响的屋面及雪水易融化范围的天沟内。雨水立管应布置在室内。
第3.10.15条　雨水斗的排水连接管管径不得小于100mm，并应牢固地固定在建筑物承重结构上。
注：阳台的雨水连接管管径，可不受本条限制。
第3.10.16条　与雨水立管连接的悬吊管，不宜多于两根。
第3.10.17条　雨水斗对称布置的内排水系统，悬吊管与立管的连接，应采用45°三通或45°四通和90°斜三通或90°斜四通。雨水斗的排水连接管与悬吊管的连接，应采用45°三通。
第3.10.18条　雨水量应以当地暴雨强度公式按降雨历时5min计算。
第3.10.19条　雨水管道的设计重现期，应根据生产工艺及建筑物的性质确定，一般可采用一年。
第3.10.20条　排雨水入敞开系统的工业废水量，如大于5%的雨水，应将其水量计算在内。
第3.10.21条　屋面的汇水面积，应按屋面的水平投影面积计算。窗井、贴近高层建筑外墙的地下汽车库出入口坡道、高层建筑裙房应附加高层侧墙面积的1/2折算为屋面的汇水面积。
第3.10.22条　屋面雨水斗的设计泄流量，不得大于表3.10.22中规定的雨水斗最大泄流量。
屋面雨水斗最大泄流量　　表3.10.22
雨水斗规格(mm)
100
150
一个雨水斗泄流量(L/s)
12
26
注：长天沟的雨水斗，应根据雨水量另行设计。
第3.10.23条　雨水设计流量，应按下式计算：
　　　　　　 (3.10.23)
式中：qy——雨水设计流量(L/s)；
　　　Fw——汇水面积(m2)；
　　　q5——当地降雨历时为5min的降雨强度(L/s·ha)；
　　　k1——设计重现期为一年和屋面渲泄能力的系数。
坡度小于2.5%的平屋面K宜为1；
坡度等于及大于2.5%的斜屋面K宜为1.5～2.0。
第3.10.24条　雨水立管的设计泄流量，不得大于表3.10.24中规定的雨水立管最大设计泄流量。
雨水立管最大设计泄流量　　　表3.10.24
管　　径(mm)
最大设计泄流量(L/s)
100
19
150
42
200
75
第3.10.25条　单斗和对立管对称布置的双斗系统，立管的管径应与雨水斗规格一致。
第3.10.26条　多斗雨水排水系统的悬吊管和埋地管的水力计算，应按本规范第3.4.7条规定确定。
第3.10.27条　雨水悬吊管和埋地雨水管道的最大计算充满度，应按表3.10.27确定。
雨水悬吊管和埋地雨水管道的最大计算充满度　　　表3.10.27
管　道　名　称
管　　径(mm)
最大计算充满度
悬　吊　管

0.8
密闭系统的埋地管

1.0
敞开系统的埋地管
≤300
350～450
≥500
0.5
0.65
0.80
第3.10.28条　雨水悬吊管的敷设坡度，不得小于0.005。
埋地雨水管道的最小坡度，应按本规范3.4.9条工业废水管道坡度的规定执行。
第3.10.29条　悬吊管的管径，不得小于雨水斗连接管的管径。立管的管径不得小于悬吊管的管径，当立管连接两根或两根以上悬吊管时，其管径不得小于其中最大一根悬吊管管径。
第3.10.30条　有雨水立管接入的地下埋地雨水管道系统的起点检查井，不宜接入工业废水管道。
第3.10.31条　接入检查井的雨水排出管，其出口与下游排水管宜采用管顶平接法，且水流转角不得小于135°。检查井内应做高流槽，流槽高出管顶200mm。检查井深度不得小于0.7m。
注：埋地雨水管道的直径从起点检查井以下，不宜小于200mm。
第3.10.32条　雨水悬吊管、立管一般可采用钢管或铸铁管。如管道可能受震动或生产工艺有特殊要求，应采用钢管；埋地雨水管可采用非金属管。但立管至检查井的管段宜采用铸铁管。
第3.10.33条　雨水管道的最小埋设深度，应按本规范第3.3.23条的规定执行。
第3.10.34条　长度大于15m的雨水悬吊管，应设检查口或带法兰盘的三通管，并宜布置在靠近柱、墙处，其间距不得大于20m。
第3.10.35条　雨水立管上应设检查口，从检查口中心至地面的距离，宜为1.0m。
第3.10.36条　雨水密闭系统埋地管在靠近立管处，应设水平检查口。
1、计算依据：《建筑给水排水设计规范》GB50015－2003关于化粪池容积、结构、布置、停留时间、污水污泥量的条文和条文说明。
2、如粪便污水单独排出，每人每天生活污水量取20～30升/人*天 ，如合流排出，见下表(摘自《建筑给水排水设计规范》第4.8.6条、3.1.9条、3.1.10条)：
建筑物类别
建筑物详细情况
单位
污水定额(升)
普
通
住
宅
有大便器、洗涤盆
每人每日
85～150
有大便器、洗脸盆、洗涤盆、洗衣机、热水器和沐浴设备
每人每日
130～300
有大便器、洗脸盆、洗涤盆、洗衣机、热水器和沐浴设备
每人每日
180～320
别墅
有大便器、洗脸盆、洗涤盆、洗衣机、洒水栓、家用热水机组和沐浴设备
每人每日
200～350
单身职工宿舍
学生宿舍
招待所
培训中心
普通旅馆
设公用盥洗室
每人每日
50～100
设公用盥洗室、淋浴室
每人每日
80～130
设公用盥洗室、淋浴室、洗衣室
每人每日
100～150
设单独卫生间、公用洗衣室
每人每日
120～200
宾馆
客房
旅客
每床位每日
250～400
员工
每人每日
80～100
医院
住院部
设公用盥洗室
每床位每日
100～200
设公用盥洗室、淋浴室
每床位每日
150～250
设单独卫生间
每床位每日
250～400
医务人员
每人每班
150～250
门诊部、诊疗所

每病人每次
10～15
疗养院
休养所住房部

每床位每日
200～300
养老院
托老所
全托
每人每日
100～150
日托
每人每日
50～80
幼儿园
托儿所
有住宿
每儿童每日
50～100
无住宿
每儿童每日
30～50
公共浴室
淋浴
每顾客每次
100
浴盆、淋浴
每顾客每次
120～150
桑拿浴(淋浴、按摩池)
每顾客每次
150～200
理发室、美容院

每顾客每次
40～100
餐
饮
业
中餐酒楼
每顾客每次
40～60
快餐店、职工及学生食堂
每顾客每次
20～25
酒吧、咖啡馆、茶座、卡拉OK房
每顾客每次
5～15
商场
员工及顾客
每m2营业厅
面积每日
5～8
办公楼

每人每班
30～50
教学楼
实验楼
中小学校
每学生每日
20～40
高等院校
每学生每日
40～50
电影院、剧院

每观众每场
3～5
健身中心

每人每次
30～50
体育场(馆)
运动员淋浴
每人每次
30～40
观众
每人每场
3
会议厅

每座位每次
6～8
客运站旅客
展览中心观众

每人次
3～6
三格化粪池容积的计算方法（根据苏南地区用水量定）

三格化粪池容积应根据使用人数、粪便发酵腐熟的时间以及沉卵灭菌的要求来决定。一般我们地区通用计算参数是每人每天的粪尿排泄量1.2-1.5公斤，冲洗厕所用水本地区按6.5公斤/日.人计算，粪便发酵腐熟时间及病原体残废时间按30天计算，其中在第一池需停留20天，第二池停留10天，第一池和第二池的容积分别按此停留时间计算，再预留10%的预备用量系数。第三池容积一般为一、二池之和。粪池容积的计算式如下：
　　粪池容积（m3）=［（排粪尿量+冲水量）／日·人×使用人数×天数×预备用量系数］÷1000
　　举例：5口人之家，排粪尿量／日·人按1.5kg计，冲水量／日·人按6.5kg计，粪便贮存发酵时间一池按20天计，二池按10天计，第三池按一、二池容积和的1/2计。
　　第一池有效容积＝［（1.5+6.5）×5×20×1.1］÷1000＝0.88m3
　　第二池有效容积＝［（1.5+6.5）×5×10×1.1］÷1000＝0.44m3
第三池有效容积＝（0.88+0.44）×1/2＝0.66 m3
化粪池深度：有效深度不少于1000mm。
　　第一池为0.88 m3 ，第二池为0.44 m3 ，第三池为0.66 m3 。三池合计有效容积1.98 m3 。
考虑到便器的清洗次数、实际用水量不便掌握和便于施工等情况，粪池容积比计算结果大15-25％以上为宜。
化粪池容积如何确定
1、三格化粪池，可设计为长方形或圆形。各粪池容积计算依据粪水贮存时间定，即一般可按2：1：3计算。l号池贮存20天，2号池贮l0天，3号池贮存30天。

2、圆形三格化粪池可用钢筋混凝土管，通过选用不同管径的预制管调节各粪池容积关系，也可通过使用同一管径不同长度的预制管调节各池容积关系。

3、粪池基础采用Cl0混凝土，下面为素土务实5如遇地下水，混凝土下可垫100mm厚碎石夯实。

4、长方形三格化粪池砖砌体用MU5红(青)砖，M5水泥沙浆砌筑，原浆勾缝。内外壁用1：2水泥沙浆抹面，厚20mm，内壁沙浆掺5％防水粉；圆形三格化粪池与基础连接处的内壁，也应用掺5％防水粉的1：2水泥沙浆抹圆，防止渗漏，便于清掏。

5、连通管lOOx700mm水泥管、陶管或塑料管。安装时先将池壁凿穿，然后按要求安装倒L形，或倒U形或斜插连通管，并用掺5％防水粉的1：2水泥沙浆封口。

6、粪池砌体安装完工后回填土；应先将粪池盖盖好后，再回填土并分层夯实。

7、长方形或圆形三格化粪池厕所地面部分，如蹲位板、便器、过梁、排臭管及粪池盖板均用C20混凝土预制，亦可就地取材。大型三格化粪池厕所的设计与施工应有专业技术部门参与。
