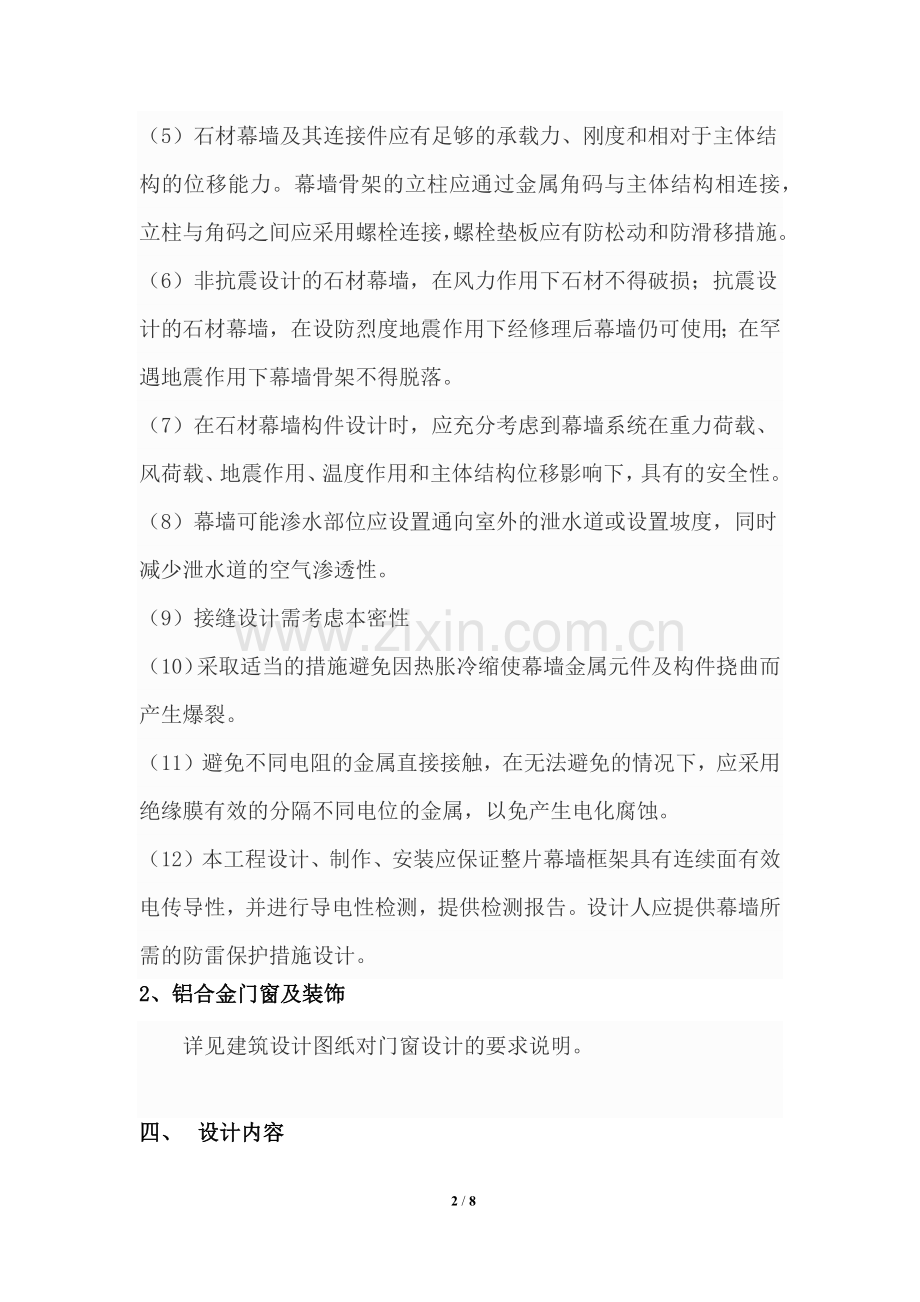

酒店裙楼石材幕墙及铝合金门窗施工图设计任务书一、 设计范围（1）酒店裙楼石材幕墙设计：（2）酒店裙楼铝板装饰工程及铝合金门窗工程施工图设计：最终以合同范围为准。二、 设计依据（1）施工图设计必须做到既满足国家规范、相关行业标准及设计要求，又要与现场的实际情况相吻合。（2）图纸依据：建筑平面图、立面图、节点大样图、节能设计、其他专业需与干挂石材配合的有关图纸。三、 设计要求1、石材幕墙（1）石材厚度2530mm，产品等级为优等品。吸水率应小于0.8%。（2）所有石材的各表面应进行防护剂处理。（3）石材查封应按外围护结构进行设计，必须考虑相邻上下、左右楼层外立面外墙结构、门窗、造型、保温等分隔与匹配。（4）石材幕墙的骨架应综合考虑建筑立面效果、土建结构形式、石材幕墙的安装形式等方面进行设计，既要保证幕墙系统的安全可靠，又要考虑施工工艺的可行性。（5）石材幕墙及其连接件应有足够的承载力、刚度和相对于主体结构的位移能力。幕墙骨架的立柱应通过金属角码与主体结构相连接，立柱与角码之间应采用螺栓连接，螺栓垫板应有防松动和防滑移措施。（6）非抗震设计的石材幕墙，在风力作用下石材不得破损；抗震设计的石材幕墙，在设防烈度地震作用下经修理后幕墙仍可使用；在罕遇地震作用下幕墙骨架不得脱落。（7）在石材幕墙构件设计时，应充分考虑到幕墙系统在重力荷载、风荷载、地震作用、温度作用和主体结构位移影响下，具有的安全性。（8）幕墙可能渗水部位应设置通向室外的泄水道或设置坡度，同时减少泄水道的空气渗透性。（9）接缝设计需考虑本密性（10）采取适当的措施避免因热胀冷缩使幕墙金属元件及构件挠曲而产生爆裂。（11）避免不同电阻的金属直接接触，在无法避免的情况下，应采用绝缘膜有效的分隔不同电位的金属，以免产生电化腐蚀。（12）本工程设计、制作、安装应保证整片幕墙框架具有连续面有效电传导性，并进行导电性检测，提供检测报告。设计人应提供幕墙所需的防雷保护措施设计。2、铝合金门窗及装饰详见建筑设计图纸对门窗设计的要求说明。四、 设计内容设计单位需详细查阅建筑图纸及节能设计要求对材料的要求，原则上严格按照原方案及节能设计要求进行深化设计及材料选型。如有优化建议或疑问需书面提出。在确定干挂石材的具体形状及加工尺寸时，须反复核实以免造成巨大的经济损失。1、石材幕墙施工图主要包括石材的安装立面图设计、石材节点大样图设计、石材的加工详图设计、优化设计思路等。（1）安装立面图设计：根据建筑立面图的板块分格要求，在各立面上将不同形状或不同尺寸的石材分别独立编号，编号应确保唯一并方便实用，所设计的石材安装立面图应清洗表达出各立面上所有不同种类的石材板块。若工程的体形较复杂，为查找干挂石材立面图纸方便，还应设计干挂石材安装立面图的位置索引图，清晰的表示出建筑物每个区域墙面对应的挂板立面编号图编号。（2）石材节点大样图设计：对建筑物的拐角、窗口、屋檐、及其它复杂部位石材的形状、尺寸及连接方式，应单独设计干挂石材节点大样图，以表明这些部位石材的实际情况。 （3）石材加工详图设计：石材安装立面图及节点大样图审核后，即可按石材安装立面图上的石材尺寸分格及节点大样图的细节进行加工详图设计。（4）在满足建筑幕墙设计的要求下，提供具体的优化思路。优化工作包括但不限于以下几个方面：如减少幕墙框料的间距使框料数量减少，但会增加框料断面大小和壁厚，在不影响美观的前提下，选择一个最经济的间距；又如材料的选用，在不影响美观的前提下，如何选用最经济的材料。2、铝合金门窗及装饰施工图主要包括门窗立面图设计、节点大样图设计、型材大样图等。（1）所有门窗立面大样图原则上列建筑设计单位提供的大样图纸，如对原设计的门窗立面分格图提出合理化建议，必须书面提出立面分格建议图。（2）每个门窗大样图上应标明：门窗的编号（与建筑图纸一致）、门窗的分格尺寸（与建筑图纸一致）、开启方向、数量、门窗在建筑上的位置、型材的选料表、玻璃种类、节点编号。（3）门窗节点大样图应画出所有门窗的典型节点。（4）节点编号与门窗立面大样图上的节点编号一致。（5）节点图至少包括窗下口塞缝节点、窗上口塞缝节点、门下口塞缝节点、门上口塞缝节点、转角窗节点、不同型材的拼接节点、五金安装节点、加强型钢组合节点、安装节点（不同饰面材料时分开绘制）等节点详图。（6）列出所有使用过的型材大样图（包括招标书中所列的系列型材断面和另外推荐使用的断面）。（7）每个型材的大样图上，应标明大样的编号、尺寸、名称、图号（参考厂家的编号）、线密度等。二、 设计成果（包括但不限于以下内容）1、设计图纸：（1）各项技术设计总说明；（2）施工图设计平面图、立面图、剖面图、节点大样图、型材大样图等；（3）结构计算书；（4）幕墙、窗构造的节能指标计算书；2、设计图纸应满足（但不限于）下列要求：（1）幕墙及门窗设计应符合规范及南沙地方相关施工检验标准等要求；满足现行钢材、铝合金材料、玻璃材料及其他材料标准；满足现行消防防火规范。（2）图纸齐全，包括：平面图、立面图、剖面图、大样图、节点图、及其它招标人认为应提交的图纸；幕墙图纸需能够清楚表达幕墙的分布及结构；（3）幕墙结构要用柔性连接系统，技术必须先进，选型美观，并充分满足水密性、气密性、风压变形性能，保温性能、隔声性能、抗震性能、防火性能、平面内位移变形性能等要求。3、结构计算书应根据设计方案和国家现行标准编制详尽的结构设计计算书，所有设计必须充分满足国家有关规范的要求，结构计算书应包括如下内容：（1） 结构设计理论；（2） 幕墙材料的物理性能及力学性能；（3） 荷载及作用计算；（4） 幕墙强度计算；（5） 结构胶缝计算；（6） 横梁、竖梁强度及强度计算；（7） 五金配件强度计算；（8） 幕墙、窗构造的节能指标计算书4、依据深化方案，提供铝合金型材料、钢材用量指标表，如有优化方案需提供优化对比表。三、 主要材料的选用详见招标文件技术要求。1、石材幕墙工程（1）石材幕墙选用材料的品种、规格、性能和等级应符合设计要求及国家现行产品标准和工程技术规范的规定。石材吸水率应小于0.8%，石材幕墙的铝合金挂件厚度不应小于4.0mm，不锈钢厚度不应小于3.0mm，石材的光泽度达到85度以上，石材厚度不应小于25mm。石材幕墙的造型、立面分格、颜色、光泽、图案和花纹应符合设计要求， （2）本项目的石材的的颜色、光泽、图案和花纹应与业主提供的样板一致。本工程使用的外墙石材应确保由同一矿点供应。（3）所有石材六边需涂刷石材渗透养护剂进行防水防护，防护材料应采用有机硅内防护材料。（4）所有石材用密封胶（如有）应符合幕墙相关规范要求，具有良好的相容性能（施工前需提供相容性报告）和防污染性能；密封胶背衬材料应采用聚乙烯泡沫条。 （5）石材检验：对于每一批运到现场的石材，由承包人在甲方、监理的参与监督下，按规范要求抽样委托试验，强度达到要求才能接受和进行现场安装。（6）石材幕墙排水和通风：石材幕墙后的腔体应合理的设置排水措施和通风措施，石材幕墙与不同材质幕墙交接处其后必须做好防水及泛水处理。（7）紧固件：所有紧固件材质、机械性能应符合相关规范规定要求。2、铝合金型材（1）平开门、窗及固定窗：50系列，窗壁厚1.4mm，门壁厚2.0mm，其它型材1.0mm。（2）推拉门、窗：90系列，窗壁厚1.4mm，门壁厚2.0mm，其它型材1.0mm。（3）幕墙用受力杆件型材的最小实测壁厚应3.0mm，如钢结构为受力构件，则外包铝型材最小实测壁厚应2.0mm。（4）铝型材断面构造要求：外平开门窗扇水平缝隙上方设滴水线条（披水板）。所有门窗下框室内侧翼緣有足够的挡水高度（内外高差宜大于35，特别是推拉门窗尤应重视），平开门窗下框应带排水槽。湿法塞缝(即没有附框的)平开门窗洞口周边框料应采用高低脚。（5）门窗颜色按甲方确认的样品为准，表面处理采用 粉末喷涂 。3、玻璃所有玻璃设计必须在满足现行国家标准、规范和政府相关文件要求及项目节能要求的前提下，通过计算复核原玻璃设计相关厚度及参数，如需调整需及时提出书面调整优化建议。4、五金件及辅件：（1）颜色须同型材一致；（2）执手选用：执手表面采用粉末喷涂处理，达到国标要求并有开启达到5万次以上检验报告；平开门及推拉门执手颜色、样式按设计要求选定；（3）铰链采用304不锈钢材，并有开启达到5万次以上检验报告；滑轮轮体采用不锈钢带轴承的滑轮；（4）其它材料耐候结构胶、中性硅酮玻璃胶、密封胶、外墙密封胶及由甲方指定供应商，品牌为“新展”，安装方式采用固定片连接，固定片选用1.5mm厚镀锌件；所有连接件螺丝等均为304不锈钢材质。最终以招标文件要求为准。 8 / 8
