DL-T-645-2007-多功能电能表通信规约(含备案文件).doc

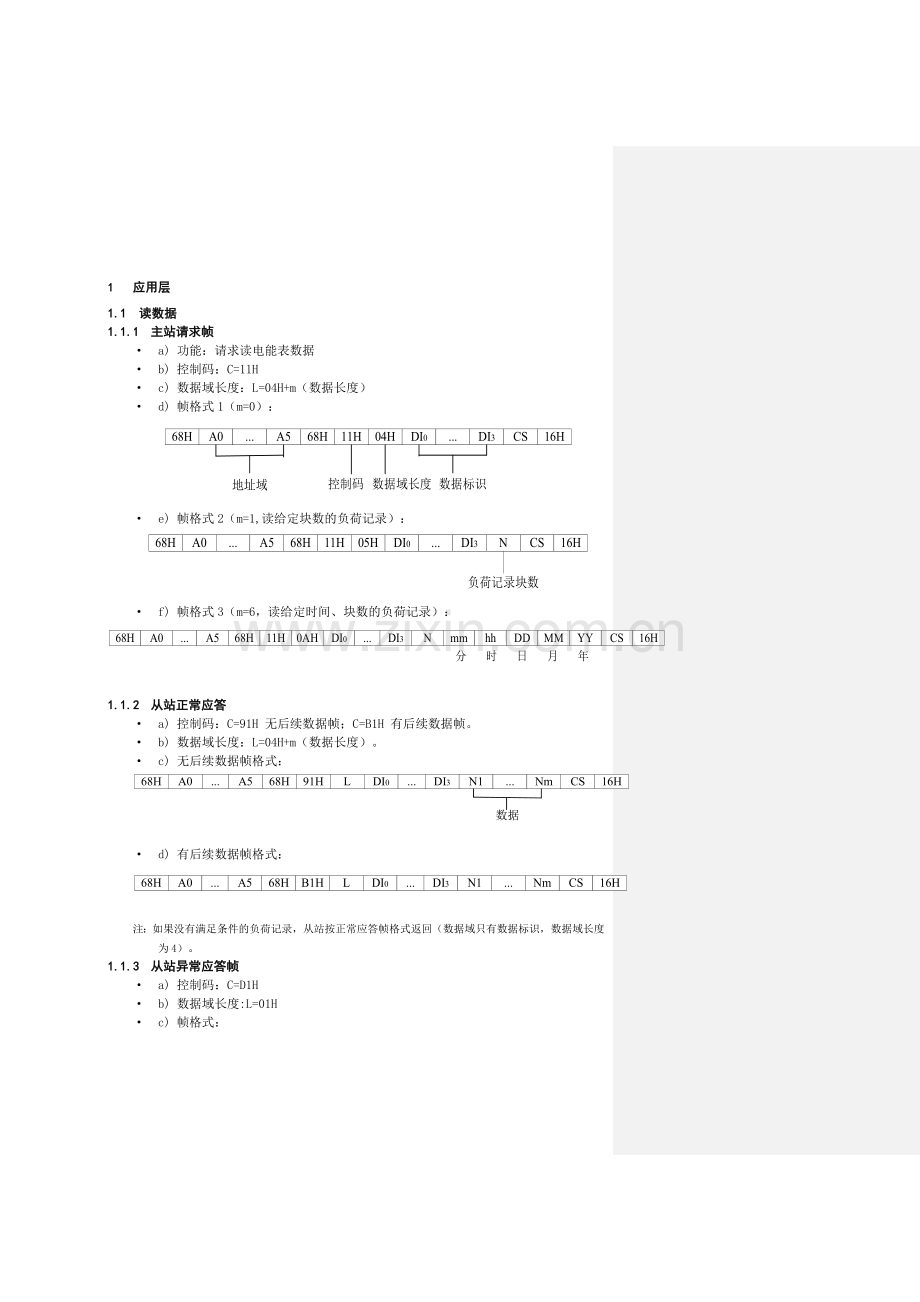

1 应用层
1.1 读数据
1.1.1 主站请求帧
·　 a) 功能：请求读电能表数据
·　 b) 控制码：C=11H
·　 c) 数据域长度：L=04H+m（数据长度）
·　 d) 帧格式1（m=0）：

·　 e) 帧格式2（m=1,读给定块数的负荷记录）：

·　 f) 帧格式3（m=6，读给定时间、块数的负荷记录）：

1.1.2 从站正常应答
·　 a) 控制码：C=91H 无后续数据帧；C=B1H 有后续数据帧。
·　 b) 数据域长度：L=04H+m（数据长度）。
·　 c) 无后续数据帧格式：

·　 d) 有后续数据帧格式：

注：如果没有满足条件的负荷记录，从站按正常应答帧格式返回（数据域只有数据标识，数据域长度为4）。
1.1.3 从站异常应答帧
·　 a) 控制码：C=D1H
·　 b) 数据域长度:L=01H
·　 c) 帧格式：

注： 错误信息字ERR见附录C。

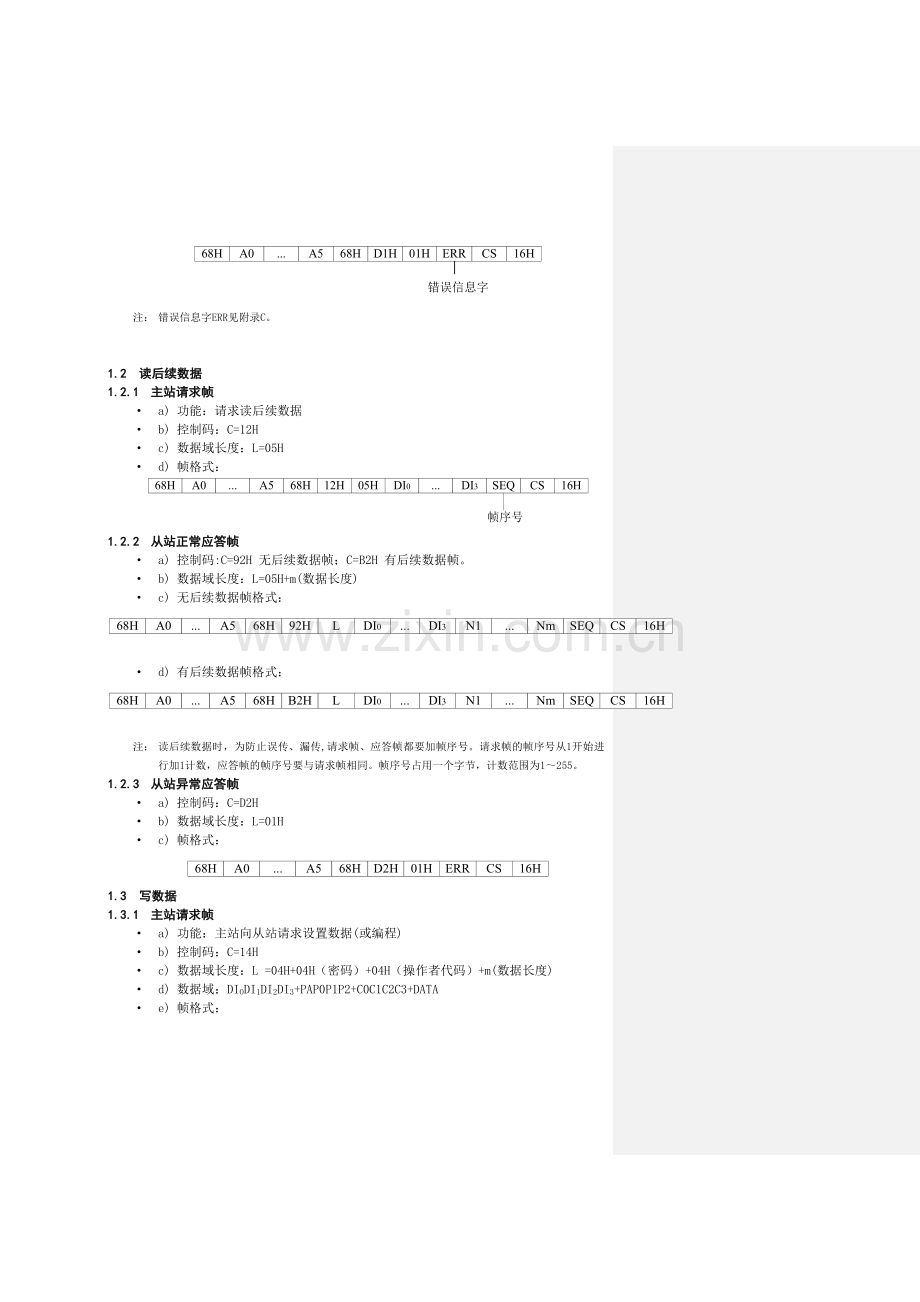

1.2 读后续数据
1.2.1 主站请求帧
·　 a) 功能：请求读后续数据
·　 b) 控制码：C=12H
·　 c) 数据域长度：L=05H
·　 d) 帧格式：

1.2.2 从站正常应答帧
·　 a) 控制码:C=92H 无后续数据帧；C=B2H 有后续数据帧。
·　 b) 数据域长度：L=05H+m(数据长度)
·　 c) 无后续数据帧格式：

·　 d) 有后续数据帧格式：

注： 读后续数据时，为防止误传、漏传,请求帧、应答帧都要加帧序号。请求帧的帧序号从1开始进行加1计数，应答帧的帧序号要与请求帧相同。帧序号占用一个字节，计数范围为1～255。
1.2.3 从站异常应答帧
·　 a) 控制码：C=D2H
·　 b) 数据域长度：L=01H
·　 c) 帧格式：

1.3 写数据
1.3.1 主站请求帧
·　 a) 功能：主站向从站请求设置数据(或编程)
·　 b) 控制码：C=14H
·　 c) 数据域长度：L =04H+04H（密码）+04H（操作者代码）+m(数据长度)
·　 d) 数据域：DIODI1DI2DI3+PAP0P1P2+C0C1C2C3+DATA
·　 e) 帧格式：

注 1：P0P1P2为密码，PA表示该密码权限。
注 2：C0C1C2C3是操作者代码，为要求记录操作人员信息的项目提供数据。
注3：密码权限02、04代表通过明文的方式进行数据传输，需要进行密码验证，同时要有编程键配合。
注4：密码权限99代表通过明文+MAC的方式进行数据传输，不需要进行密码验证，也不需要编程键配合使用。
注5：密码权限98代表通过密文+MAC的方式进行数据传输，不需要进行密码验证，也不需要编程键配合使用。
1.3.2 从站正常应答帧
·　 a) 控制码：C=94H
·　 b) 数据域长度：L=00H
·　 c) 帧格式：

1.3.3 从站异常应答帧
·　 a) 控制码：C=D4H
·　 b) 数据域长度：L=01H
·　 c) 帧格式：

1.4 读通信地址
1.4.1 主站请求帧
·　 a) 功能：请求读电能表通信地址，仅支持点对点通信。
·　 b) 地址域：AA…AAH
·　 c) 控制码：C=13H
·　 d) 数据域长度：L=00H
·　 e) 帧格式：

1.4.2 从站正常应答帧
·　 a) 控制码：C=93H
·　 b) 数据域长度：L=06H
·　 c) 帧格式：

注： 从站异常不应答。
1.5 写通信地址
1.5.1 主站请求帧
·　 a) 功能：设置某从站的通信地址，仅支持点对点通信。
·　 b) 控制码：C=15H
·　 c) 地址域：AA…AAH
·　 e) 数据域长度：L=06H
·　 f) 数据域：A0…A5（通信地址）
·　 g) 帧格式：

注： 本命令必须与编程键配合使用。
1.5.2 从站正常应答帧
·　 a) 控制码：C=95H
·　 b) 地址域：A0…A5（新设置的通信地址）
·　 c) 数据域长度：L=00H
·　 d) 帧格式：

注： 从站异常不应答。
1.6 广播校时
·　 a) 功能：强制从站与主站时间同步
·　 b) 控制码：C=08H
·　 c) 数据域长度：L=06H
·　 d) 数据域：YYMMDDhhmmss(年.月.日.时.分.秒)
·　 e) 帧格式：

注 1：广播校时不要求应答。
注 2：仅当从站的日期和时钟与主站的时差在±5min以内时执行广播校时命令，即将从站的日期时钟调整到与命令下达的日期时钟一致。
注 3：不推荐在午夜0时校时，以免影响在0时进行的某些例行操作。
注4：每天只允许校对时一次。.
1.7 冻结命令
1.7.1 主站请求帧
·　 a) 功能：冻结电能表数据，冻结内容见冻结数据标识编码表。
·　 b) 控制码：C=16H
·　 c) 数据域长度：L=04H
·　 d) 数据域：MMDDhhmm(月.日.时.分)
·　 e) 普通冻结命令帧格式：

·　 f) 广播冻结命令帧格式：

注 1：广播冻结不要求应答。
注 2：数据域99DDhhmm表示以月为周期定时冻结，9999hhmm表示以日为周期定时冻结，999999mm表示以小时为周期定时冻结，99999999为瞬时冻结。
1.7.2 从站正常应答帧
·　 a) 控制码：C=96H
·　 b) 数据域长度：L=00H
·　 c) 帧格式：

1.7.3 从站异常应答帧
·　 a) 控制码：C=D6H
·　 b) 数据域长度：L=01H
·　 c) 帧格式：

1.8 更改通信速率
1.8.1 主站请求帧
·　 a) 功能：更改电能表当前通信速率为其他标准速率
·　 b) 控制码：C=17H
·　 c) 数据域长度：L=01H
·　 d) 帧格式：

1.8.2 从站正常应答帧
·　 控制码：C=97H
·　 数据域长度：L=01H
·　 帧格式：

注： 正常应答帧中的Z与请求帧中的通信速率特征字必须相同。
1.8.3 从站异常应答帧
·　 控制码：C=D7H
·　 数据域长度：L=01H
·　 帧格式：

1.9 修改密码
1.9.1 主站请求帧
·　 a) 功能：修改从站密码设置
·　 b) 控制码：C=18H
·　 c) 数据域长度：L=0CH
·　 d) 数据域：DIODI1DI2DI3＋PAOP0OP1OP2O＋PANP0NP1NP2N
·　 e) 帧格式：

注1：P00P10P20 为原密码或更高权限的密码，PA0 表示该密码权限。P0NP1NP2N 为新密码或需设置的密码，PAN为新密码的权限。PA0、PAN 的取值范围为 00～09，00 为最高权限，数值越大权限越低。权限级别分为：02 级电表清零、事件清零；04 级写数据、最大需量清零。
注2：本命令必须与编程键配合使用。
1.9.2 从站正常应答帧
·　 a) 控制码：C=98H
·　 b) 数据域长度：L=04H
·　 c) 数据域：PANP0NP1NP2N（新编入的密码权限及密码）
·　 d) 帧格式：

1.9.3 从站异常应答帧
·　 a) 控制码：C=D8H
·　 b) 数据域长度：L=01H
·　 c) 帧格式：

1.10 最大需量清零
1.10.1 主站请求帧
·　 a) 功能：当前最大需量及发生时间数据清零
·　 b) 控制码：C=19H
·　 c) 数据域长度：L=08H
·　 d) 帧格式：

注： 本命令必须与编程键配合使用。
1.10.2 从站正常应答帧
·　 a) 控制码：C=99H
·　 b) 数据域长度：L=00H
·　 c) 帧格式：

1.10.3 从站异常应答帧
·　 a) 控制码：C=D9H
·　 b) 数据域长度：L=01H
·　 c) 帧格式：

1.11 电表清零
1.11.1 主站请求帧
·　 a) 功能：清空电能表内电能量、最大需量及发生时间、冻结量、事件记录、负荷记录等数据
·　 b) 控制码：C=1AH
·　 c) 数据域长度：L=08H
·　 d) 帧格式：

注： 本命令必须与编程键配合使用。命令执行时电能表应保证电表清零事件记录不被清除，并自动保存该事件的相应数据
1.11.2 从站正常应答帧
·　 a) 控制码：C=9AH
·　 b) 数据域长度：L=00H
·　 c) 帧格式：

1.11.3 从站异常应答帧
·　 a) 控制码：C=DAH
·　 b) 数据域长度：L=01H
·　 c) 帧格式：

1.12 事件清零
1.12.1 主站请求帧
·　 a) 功能：清空电能表内存储的全部或某类事件记录数据
·　 b) 控制码：C=1BH
·　 c) 数据域长度：L=0CH
·　 d) 数据域：
1)事件总清零 PAOP0OP1OP2O＋C0C1C2C37.3 写数据 处提到：C0C1C2C3是操作者代码，为要求记录操作人员信息的项目提供数据。 wlk
＋FFFFFFFF；
2)分项事件清零 PAOP0OP1OP2O＋C0C1C2C3＋事件记录数据标识（DI0用FF表示）
·　 e) 帧格式：事件总清零

·　 f) 帧格式：分项事件清零

注：本命令必须与编程键配合使用，执行此命令时不允许清空事件清零记录和电表清零记录数据。
1.12.2 从站正常应答帧
·　 a) 控制码：C=9BH
·　 b) 数据域长度：L=00H
·　 c) 帧格式：

1.12.3 从站异常应答帧
·　 a) 控制码：C=DBH
·　 b) 数据域长度：L=01H
·　 c) 帧格式：
没有摇控规约（能可能默认都是通用摇控器），wlk

1.13 新增：跳合闸、报警、保电
1.13.1 主站请求帧
a) 功能：跳闸、合闸允许、报警、报警解除、保电和保电解除。
b) 控制码：C=1CH
c) 数据域长度：L=08H+数据长度
d) 帧格式：
68H
A0
…
A5
68H
1CH
L
PA
P0
P1
P2
C0
…
C3
N1
…
Nm
CS
16
注1：N1为控制命令类型，N1=1AH代表跳闸，N1=1BH代表合闸允许，N1=2AH代表报警，N1=2BH代表报警解除，N1=3AH代表保电，N1=3BH代表保电解除。N2保留。N3～N8代表命令有效截止时间，数据格式为ssmmhhDDMMYY。
注2：本命令无须硬件配合。
注3：不带安全认证密级为02, N1～Nm为明文。带安全认证密级为98，N1～Nm为密文。
1.13.2 从站正常应答帧
a) 控制码：C=9CH
b) 数据域长度：L=00H
c) 帧格式：
68H
A0
…
A5
68H
9CH
00
CS
16
1.13.3 从站异常应答帧
a) 控制码：C=DCH
b) 数据域长度：L=01H
c) 帧格式：
68H
A0
…
A5
68H
DCH
01
ERR
CS
16

1.14 新增：多功能端子输出控制命令
1.14.1 主站请求帧
a) 功能：设置多功能端子输出信号类别
b) 控制码：C=1DH
c) 数据域长度：L=01H
d) 帧格式：
68H
A0
…
A5
68H
1DH
01H
NN
CS
16H
注1：数据域NN是多功能端子输出控制字，意义：00-时钟秒脉冲，01-需量周期，02-时段投切。电表上电后默认输出时钟秒脉冲。
注2：本命令无须与编程键配合使用。
注3：本命令支持广播方式，无须应答。
1.14.2 从站正常应答帧
a) 控制码：C=9DH
b) 数据域长度：L=01H
c) 帧格式：
68H
A0
…
A5
68H
9DH
01H
NN
CS
16H
注：NN代表电表多功能端子最终状态
1.14.3 从站异常应答帧
a) 控制码：C=DDH
b) 数据域长度：L=01H
c) 帧格式：

68H
A0
…
A5
68H
DDH
01H
ERR
CS
16H

1.15 新增：安全认证命令
1.15.1 主站请求帧
a) 功能：电能表安全认证相关操作
b) 控制码：C=03H
c) 数据域长度：L =04H（数据标识）+04H（操作者代码）+m(数据长度)
d) 数据域：DIODI1DI2DI3 +C0C1C2C3+DATA
e) 帧格式：
68H
A0
…
A5
68H
03H
L
DIO
…
DI3
C0
…
C3
N1
…
Nm
CS
16H
1.15.2 从站正常应答帧
a) 控制码：C=83H 无后续数据帧；
b) 数据域长度：L=04H+m（数据长度）
c) 数据帧格式：
68H
A0
…
A5
68H
83H
L
DIO
…
DI3
N1
…
Nm
CS
16H
1.15.3 从站异常应答帧
a) 控制码：C=C3H 无后续数据帧；
b) 数据域长度：L=02H
c) 数据帧格式：
68H
A0
…
A5
68H
C3H
02H
SERR
CS
16H
注：SERR表示安全认证错误信息字，2字节，详见附录C。
附录 A
（规范性附录）
数据标识编码表
A.1　 数据格式说明
XXXXXX.XX代表计量值或存储值的整数位和小数位；NNNNNN.NN代表设定值的整数位和小数位；YY代表年; MM代表月；DD代表日；WW代表星期；hh代表时；mm代表分；ss代表秒；未特殊说明均以两位十进制数表示。

数据标识编码表:
见表A.1～表Ａ.6。

A.2　 1 电能量数据标识编码表
数据标识
数据格式
数据
长度
（字节）
单位
功能
数据项名称
DI3
DI2
DI1
DI0
读
写
00
00
00
01
…
3F
FF
00
XXXXXX.XX
4
kWh
*

(当前)组合有功总电能
(当前)组合有功费率1电能
…
(当前)组合有功费率63电能
(当前)组合有功电能数据块
00
01
00
01
…
3F
FF
00
XXXXXX.XX
4
kWh
*

(当前)正向有功总电能
(当前)正向有功费率1电能
…
(当前)正向有功费率63电能
(当前)正向有功电能数据块
00
02
00
01
…
3F
FF
00
XXXXXX.XX
4
kWh
*

(当前)反向有功总电能
(当前)反向有功费率1电能
…
(当前)反向有功费率63电能
(当前)反向有功电能数据块
00
03
00
01
…
3F
FF
00
XXXXXX.XX
4
kvarh
*

(当前)组合无功1总电能
(当前)组合无功1费率1电能
…
(当前)组合无功1费率63电能
(当前)组合无功1电能数据块
00
04
00
01
…
3F
FF
00
XXXXXX.XX
4
kvarh
*

(当前)组合无功2总电能
(当前)组合无功2费率1电能
…
(当前)组合无功2费率63电能
(当前)组合无功2电能数据块
00
05
00
01
…
3F
FF
00
XXXXXX.XX
4
kvarh
*

(当前)第一象限无功总电能
(当前)第一象限无功费率1电能
…
(当前)第一象限无功费率63电能
(当前)第一象限无功电能数据块
00
06
00
01
…
3F
FF
00
XXXXXX.XX
4
kvarh
*

(当前)第二象限无功总电能
(当前)第二象限无功费率1电能
…
(当前)第二象限无功费率63电能
(当前)第二象限无功电能数据块
00
07
00
01
…
3F
FF
00
XXXXXX.XX
4
kvarh
*

(当前)第三象限无功总电能
(当前)第三象限无功费率1电能
…
(当前)第三象限无功费率63电能
(当前)第三象限无功电能数据块
00
08
00
01
…
3F
FF
00
XXXXXX.XX
4
kvarh
*

(当前)第四象限无功总电能
(当前)第四象限无功费率1电能
…
(当前)第四象限无功费率63电能
(当前)第四象限无功电能数据块
00
09
00
01
…
3F
FF
00
XXXXXX.XX
4
kVAh
*

(当前)正向视在总电能
(当前)正向视在费率1电能
…
(当前)正向视在费率63电能
(当前)正向视在电能数据块
00
0A
00
01
…
3F
FF
00
XXXXXX.XX
4
kVAh
*

(当前)反向视在总电能
(当前)反向视在费率1电能
…
(当前)反向视在费率63电能
(当前)反向视在电能数据块
00
80
81
82
83
84
85
86
00
00
XXXXXX.XX
4
kWh
*

(当前)关联总电能
(当前)正向有功基波总电能
(当前)反向有功基波总电能
(当前)正向有功谐波总电能
(当前)反向有功谐波总电能
(当前)铜损有功总电能补偿量
(当前)铁损有功总电能补偿量
00
15
16
17
18
19
1A
1B
1C
1D
1E
94
95
96
97
98
99
9A
00
00
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(当前)A相正向有功电能
(当前)A相反向有功电能
(当前)A相组合无功1电能
(当前)A相组合无功2电能
(当前)A相第一象限无功电能
(当前)A相第二象限无功电能
(当前)A相第三象限无功电能
(当前)A相第四象限无功电能
(当前)A相正向视在电能
(当前)A相反向视在电能
(当前)A相关联电能
(当前)A相正向有功基波电能
(当前)A相反向有功基波电能
(当前)A相正向有功谐波电能
(当前)A相反向有功谐波电能
(当前)A相铜损有功电能补偿量
(当前)A相铁损有功电能补偿量
00
29
2A
2B
2C
2D
2E
2F
30
31
32
A8
A9
AA
AB
AC
AD
AE

00
00
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(当前)B相正向有功电能
(当前)B相反向有功电能
(当前)B相组合无功1电能
(当前)B相组合无功2电能
(当前)B相第一象限无功电能
(当前)B相第二象限无功电能
(当前)B相第三象限无功电能
(当前)B相第四象限无功电能
(当前)B相正向视在电能
(当前)B相反向视在电能
(当前)B相关联电能
(当前)B相正向有功基波电能
(当前)B相反向有功基波电能
(当前)B相正向有功谐波电能
(当前)B相反向有功谐波电能
(当前)B相铜损有功电能补偿量
(当前)B相铁损有功电能补偿量
00
3D
3E
3F
40
41
42
43
44
45
46
BC
BD
BE
BF
C0
C1
C2
00
00
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(当前)C相正向有功电能
(当前)C相反向有功电能
(当前)C相组合无功1电能
(当前)C相组合无功2电能
(当前)C相第一象限无功电能
(当前)C相第二象限无功电能
(当前)C相第三象限无功电能
(当前)C相第四象限无功电能
(当前)C相正向视在电能
(当前)C相反向视在电能
(当前)C相关联电能
(当前)C相正向有功基波电能
(当前)C相反向有功基波电能
(当前)C相正向有功谐波电能
(当前)C相反向有功谐波电能
(当前)C相铜损有功电能补偿量
(当前)C相铁损有功电能补偿量
00
00
00
01
…
3F
FF
01
XXXXXX.XX
4
kWh
*

(上1结算日)组合有功总电能
(上1结算日)组合有功费率1电能
…
(上1结算日)组合有功费率63电能
(上1结算日)组合有功电能数据块
00
01
00
01
…
3F
FF
01
XXXXXX.XX
4
kWh
*

(上1结算日)正向有功总电能
(上1结算日)正向有功费率1电能
…
(上1结算日)正向有功费率63电能
(上1结算日)正向有功电能数据块
00
02
00
01
…
3F
FF
01
XXXXXX.XX
4
kWh
*

(上1结算日)反向有功总电能
(上1结算日)反向有功费率1电能
…
(上1结算日)反向有功费率63电能
(上1结算日)反向有功电能数据块
00
03
00
01
…
3F
FF
01
XXXXXX.XX
4
kvarh
*

(上1结算日)组合无功1总电能
(上1结算日)组合无功1费率1电能
…
(上1结算日)组合无功1费率63电能
(上1结算日)组合无功1电能数据块
00
04
00
01
…
3F
FF
01
XXXXXX.XX
4
kvarh
*

(上1结算日)组合无功2总电能
(上1结算日)组合无功2费率1电能
…
(上1结算日)组合无功2费率63电能
(上1结算日)组合无功2电能数据块
00
05
00
01
…
3F
FF
01
XXXXXX.XX
4
kvarh
*

(上1结算日)第一象限无功总电能
(上1结算日)第一象限无功费率1电能
…
(上1结算日)第一象限无功费率63电能
(上1结算日)第一象限无功电能数据块
00
06
00
01
…
3F
FF
01
XXXXXX.XX
4
kvarh
*

(上1结算日)第二象限无功总电能
(上1结算日)第二象限无功费率1电能
…
(上1结算日)第二象限无功费率63电能
(上1结算日)第二象限无功电能数据块
00
07
00
01
…
3F
FF
01
XXXXXX.XX
4
kvarh
*

(上1结算日)第三象限无功总电能
(上1结算日)第三象限无功费率1电能
…
(上1结算日)第三象限无功费率63电能
(上1结算日)第三象限无功电能数据块
00
08
00
01
…
3F
FF
01
XXXXXX.XX
4
kvarh
*

(上1结算日)第四象限无功总电能
(上1结算日)第四象限无功费率1电能
…
(上1结算日)第四象限无功费率63电能
(上1结算日)第四象限无功电能数据块
00
09
00
01
…
3F
FF
01
XXXXXX.XX
4
kVAh
*

(上1结算日)正向视在总电能
(上1结算日)正向视在费率1电能
…
(上1结算日)正向视在费率63电能
(上1结算日)正向视在电能数据块
00
0A
00
01
…
3F
FF
01
XXXXXX.XX
4
kVAh
*

(上1结算日)反向视在总电能
(上1结算日)反向视在费率1电能
…
(上1结算日)反向视在费率63电能
(上1结算日)反向视在电能数据块
00
80
81
82
83
84
85
86
00
01
XXXXXX.XX
4
kWh
*

(上1结算日)关联总电能
(上1结算日)正向有功基波总电能
(上1结算日)反向有功基波总电能
(上1结算日)正向有功谐波总电能
(上1结算日)反向有功谐波总电能
(上1结算日)铜损有功总电能补偿量
(上1结算日)铁损有功总电能补偿量
00
15
16
17
18
19
1A
1B
1C
1D
1E
94
95
96
97
98
99
9A
00
01
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(上1结算日)A相正向有功电能
(上1结算日)A相反向有功电能
(上1结算日)A相组合无功1电能
(上1结算日)A相组合无功2电能
(上1结算日)A相第一象限无功电能
(上1结算日)A相第二象限无功电能
(上1结算日)A相第三象限无功电能
(上1结算日)A相第四象限无功电能
(上1结算日)A相正向视在电能
(上1结算日)A相反向视在电能
(上1结算日)A相关联电能
(上1结算日)A相正向有功基波电能
(上1结算日)A相反向有功基波电能
(上1结算日)A相正向有功谐波电能
(上1结算日)A相反向有功谐波电能
(上1结算日)A相铜损有功电能补偿量
(上1结算日)A相铁损有功电能补偿量
00
29
2A
2B
2C
2D
2E
2F
30
31
32
A8
A9
AA
AB
AC
AD
AE
00
01
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(上1结算日)B相正向有功电能
(上1结算日)B相反向有功电能
(上1结算日)B相组合无功1电能
(上1结算日)B相组合无功2电能
(上1结算日)B相第一象限无功电能
(上1结算日)B相第二象限无功电能
(上1结算日)B相第三象限无功电能
(上1结算日)B相第四象限无功电能
(上1结算日)B相正向视在电能
(上1结算日)B相反向视在电能
(上1结算日)B相关联电能
(上1结算日)B相正向有功基波电能
(上1结算日)B相反向有功基波电能
(上1结算日)B相正向有功谐波电能
(上1结算日)B相反向有功谐波电能
(上1结算日)B相铜损有功电能补偿量
(上1结算日)B相铁损有功电能补偿量
00
3D
3E
3F
40
41
42
43
44
45
46
BC
BD
BE
BF
C0
C1
C2
00
01
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(上1结算日)C相正向有功电能
(上1结算日)C相反向有功电能
(上1结算日)C相组合无功1电能
(上1结算日)C相组合无功2电能
(上1结算日)C相第一象限无功电能
(上1结算日)C相第二象限无功电能
(上1结算日)C相第三象限无功电能
(上1结算日)C相第四象限无功电能
(上1结算日)C相正向视在电能
(上1结算日)C相反向视在电能
(上1结算日)C相关联电能
(上1结算日)C相正向有功基波电能
(上1结算日)C相反向有功基波电能
(上1结算日)C相正向有功谐波电能
(上1结算日)C相反向有功谐波电能
(上1结算日)C相铜损有功电能补偿量
(上1结算日)C相铁损有功电能补偿量
00
…
…
…
…
…
…
…
…
…
00
00
00
01
…
3F
FF
0C
XXXXXX.XX
4
kWh
*

(上12结算日)组合有功总电能
(上12结算日)组合有功费率1电能
…
(上12结算日)组合有功费率63电能
(上12结算日)组合有功电能数据块
00
01
00
01
…
3F
FF
0C
XXXXXX.XX
4
kWh
*

(上12结算日)正向有功总电能
(上12结算日)正向有功费率1电能
…
(上12结算日)正向有功费率63电能
(上12结算日)正向有功电能数据块
00
02
00
01
…
3F
FF
0C
XXXXXX.XX
4
kWh
*

(上12结算日)反向有功总电能
(上12结算日)反向有功费率1电能
…
(上12结算日)反向有功费率63电能
(上12结算日)反向有功电能数据块
00
03
00
01
…
3F
FF

0C
XXXXXX.XX
4
kvarh
*

(上12结算日)组合无功1总电能
(上12结算日)组合无功1费率1电能
…
(上12结算日)组合无功1费率63电能
(上12结算日)组合无功1电能数据块
00
04
00
01
…
3F
FF
0C
XXXXXX.XX
4
kvarh
*

(上12结算日)组合无功2总电能
(上12结算日)组合无功2费率1电能
…
(上12结算日)组合无功2费率63电能
(上12结算日)组合无功2电能数据块
00
05
00
01
…
3F
FF
0C
XXXXXX.XX
4
kvarh
*

(上12结算日)第一象限无功总电能
(上12结算日)第一象限无功费率1电能
…
(上12结算日)第一象限无功费率63电能
(上12结算日)第一象限无功电能数据块
00
06
00
01
…
3F
FF
0C
XXXXXX.XX
4
kvarh
*

(上12结算日)第二象限无功总电能
(上12结算日)第二象限无功费率1电能
…
(上12结算日)第二象限无功费率63电能
(上12结算日)第二象限无功电能数据块
00
07
00
01
…
3F
FF
0C
XXXXXX.XX
4
kvarh
*

(上12结算日)第三象限无功总电能
(上12结算日)第三象限无功费率1电能
…
(上12结算日)第三象限无功费率63电能
(上12结算日)第三象限无功电能数据块
00
08
00
01
…
3F
FF
0C
XXXXXX.XX
4
kvarh
*

(上12结算日)第四象限无功总电能
(上12结算日)第四象限无功费率1电能
…
(上12结算日)第四象限无功费率63电能
(上12结算日)第四象限无功电能数据块
00
09
00
01
…
3F
FF
0C
XXXXXX.XX
4
kVAh
*

(上12结算日)正向视在总电能
(上12结算日)正向视在费率1电能
…
(上12结算日)正向视在费率63电能
(上12结算日)正向视在电能数据块
00
0A
00
01
…
3F
FF
0C
XXXXXX.XX
4
kVAh
*

(上12结算日)反向视在总电能
(上12结算日)反向视在费率1电能
…
(上12结算日)反向视在费率63电能
(上12结算日)反向视在电能数据块
00
80
81
82
83
84
85
86
00
0C
XXXXXX.XX
4
kWh
*

(上12结算日)关联总电能
(上12结算日)正向有功基波总电能
(上12结算日)反向有功基波总电能
(上12结算日)正向有功谐波总电能
(上12结算日)反向有功谐波总电能
(上12结算日)铜损有功总电能补偿量
(上12结算日)铁损有功总电能补偿量
00
15
16
17
18
19
1A
1B
1C
1D
1E
94
95
96
97
98
99
9A
00
0C
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(上12结算日)A相正向有功电能
(上12结算日)A相反向有功电能
(上12结算日)A相组合无功1电能
(上12结算日)A相组合无功2电能
(上12结算日)A相第一象限无功电能
(上12结算日)A相第二象限无功电能
(上12结算日)A相第三象限无功电能
(上12结算日)A相第四象限无功电能
(上12结算日)A相正向视在电能
(上12结算日)A相反向视在电能
(上12结算日)A相关联电能
(上12结算日)A相正向有功基波电能
(上12结算日)A相反向有功基波电能
(上12结算日)A相正向有功谐波电能
(上12结算日)A相反向有功谐波电能
(上12结算日)A相铜损有功电能补偿量
(上12结算日)A相铁损有功电能补偿量
00
29
2A
2B
2C
2D
2E
2F
30
31
32
A8
A9
AA
AB
AC
AD
AE
00
0C
XXXXXX.XX
4
kWh
kWh
kvarh
kvarh
kvarh
kvarh
kvarh
kvarh
kVAh
kVAh
kWh
kWh
kWh
kWh
kWh
kWh
kWh
*

(上12结算日)B相正向有功电能
(上12结算日)B相反向有功电能
(上12结算日)B相组合无功1电能
(上12结算日)B相组合无功2电能
(上12结算日)B相第一象限无功电能
(上12结算日)B相第二象限无功电能
(上12结算日)B相第三象限无功电能
(上12结算日)B相第四象限无功电能
(上12结算日)B相正向视在电能
(上12结算日)B相反向视在电能
(上12结算日)B相关联电能
(上12结算日)B相正向有功基波电能
(上12结算日)B相反向有功基波电能
(上12结算日)B相正向有功谐波电能
(上12结算日)B相反向有功谐波电能
(上12结算日)B相铜损有功电能补偿量
(上12结算日)B相铁损有功电能补偿量
00
3D
3E
3F
40
41
42
43
