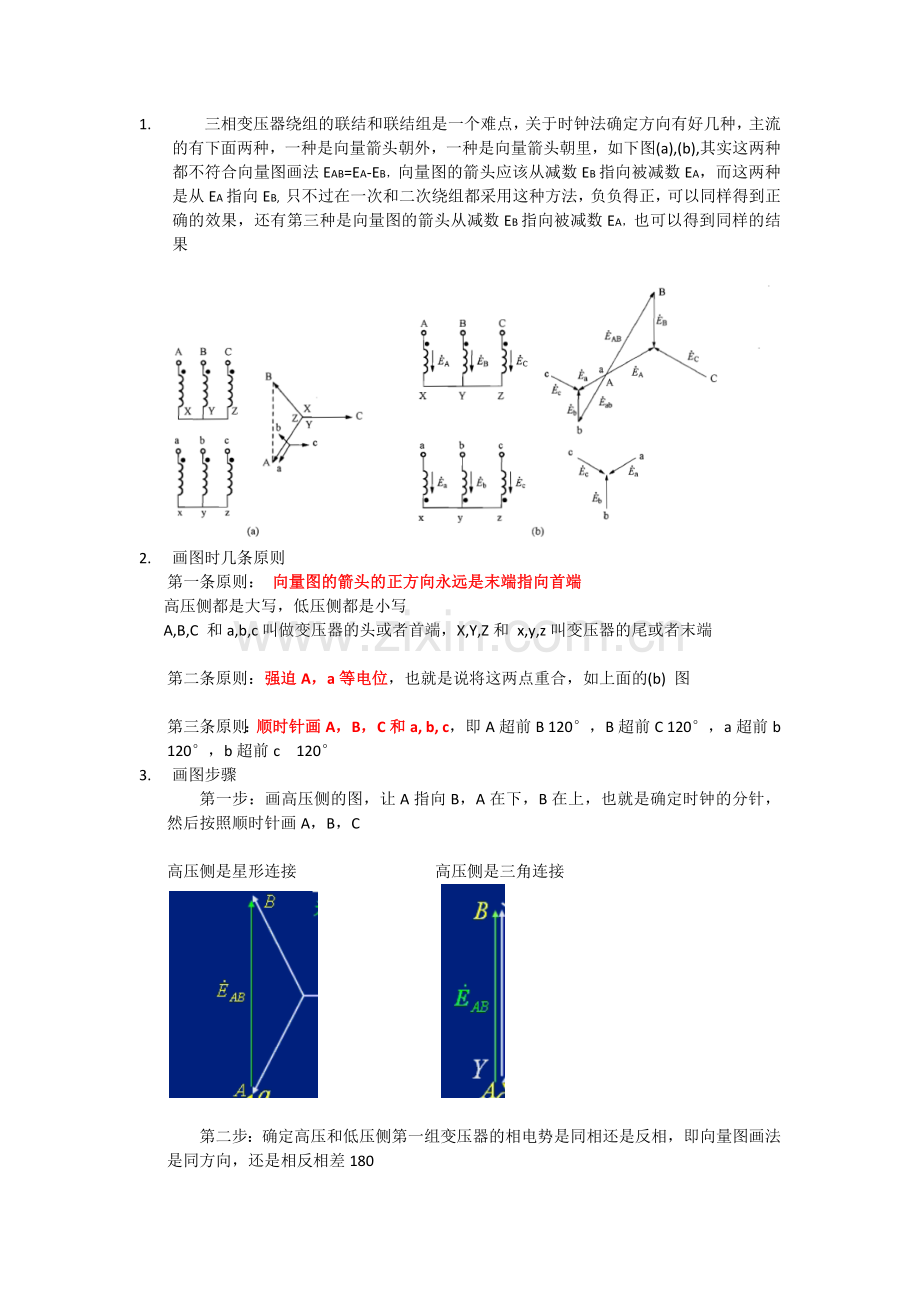

1. 三相变压器绕组的联结和联结组是一个难点，关于时钟法确定方向有好几种，主流的有下面两种，一种是向量箭头朝外，一种是向量箭头朝里，如下图(a),(b),其实这两种都不符合向量图画法EAB=EA-EB，向量图的箭头应该从减数EB指向被减数EA，而这两种是从EA指向EB, 只不过在一次和二次绕组都采用这种方法，负负得正，可以同样得到正确的效果，还有第三种是向量图的箭头从减数EB指向被减数EA，也可以得到同样的结果

2. 画图时几条原则
第一条原则： 向量图的箭头的正方向永远是末端指向首端
高压侧都是大写，低压侧都是小写
A,B,C 和a,b,c叫做变压器的头或者首端，X,Y,Z和 x,y,z叫变压器的尾或者末端

第二条原则：强迫A，a等电位，也就是说将这两点重合，如上面的(b) 图

第三条原则：顺时针画A，B，C和a, b, c，即A超前B 120°，B超前C 120°，a超前b 120°，b超前c 120°
3. 画图步骤
第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B，C

高压侧是星形连接 高压侧是三角连接

第二步：确定高压和低压侧第一组变压器的相电势是同相还是反相，即向量图画法是同方向，还是相反相差180

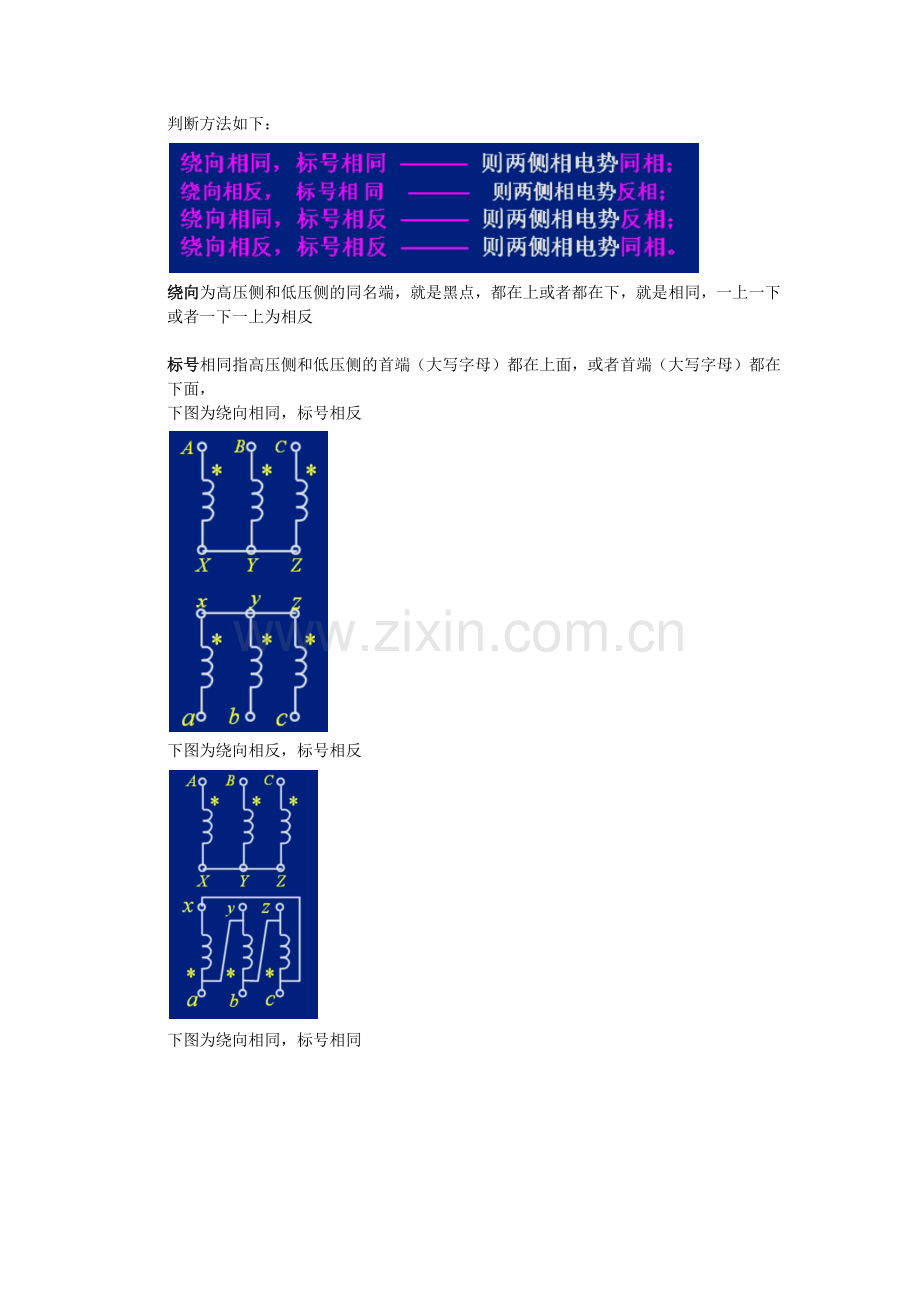

判断方法如下：

绕向为高压侧和低压侧的同名端，就是黑点，都在上或者都在下，就是相同，一上一下或者一下一上为相反

标号相同指高压侧和低压侧的首端（大写字母）都在上面，或者首端（大写字母）都在下面，
下图为绕向相同，标号相反

下图为绕向相反，标号相反

下图为绕向相同，标号相同

得出相电势是相反和相同后，就可以确定高压侧第一组和低压侧第一组的方向
第三步：将A和a等电位即重合，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向
4. 举例一

第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B，C
第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反，差180°， 箭头都是从x指向a，X指向A，如下图所示

第三步：将A和a等电位，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向

5. 举例二

第一步：画高压侧的图，让A指向B，A在下，B在上，也就是确定时钟的分针，然后按照顺时针画A，B，C
第二步：确定高压和低压侧第一组变压器的相电势，绕向相同，标号相反，所以电动势相反，差180°， 箭头都是从y指向b，X指向A，如下图所示AX向量和by向量，互相平行，方向相反，也就是差180°

第三步：将A和a等电位即重合，低压侧按顺时针画a，b，c，连接ab，确定几点钟方向
