消防案例题库.doc

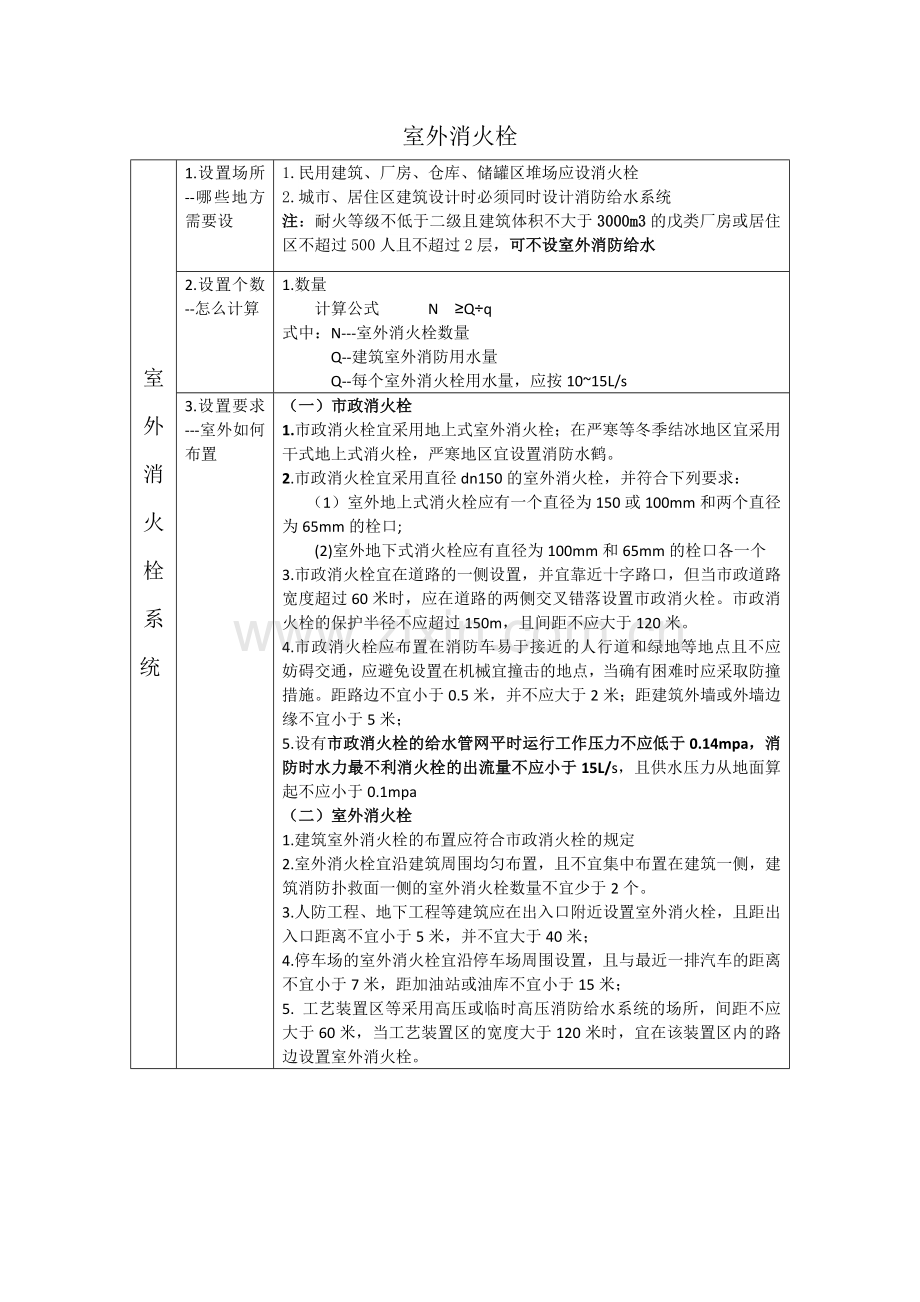

室外消火栓

室外消火栓系
统

室外消火栓
1.设置场所--哪些地方需要设
1. 民用建筑、厂房、仓库、储罐区堆场应设消火栓
2. 城市、居住区建筑设计时必须同时设计消防给水系统
注：耐火等级不低于二级且建筑体积不大于3000m3的戊类厂房或居住区不超过500人且不超过2层，可不设室外消防给水
2.设置个数--怎么计算
1.数量
计算公式 N ≥Q÷q
式中：N---室外消火栓数量
Q--建筑室外消防用水量
Q--每个室外消火栓用水量，应按10~15L/s
3.设置要求---室外如何布置
（一）市政消火栓
1.市政消火栓宜采用地上式室外消火栓；在严寒等冬季结冰地区宜采用干式地上式消火栓，严寒地区宜设置消防水鹤。
2.市政消火栓宜采用直径dn150的室外消火栓，并符合下列要求：
（1）室外地上式消火栓应有一个直径为150或100mm和两个直径为65mm的栓口;
(2) 室外地下式消火栓应有直径为100mm和65mm的栓口各一个
3. 市政消火栓宜在道路的一侧设置，并宜靠近十字路口，但当市政道路宽度超过60米时，应在道路的两侧交叉错落设置市政消火栓。市政消火栓的保护半径不应超过150m，且间距不应大于120米。
4. 市政消火栓应布置在消防车易于接近的人行道和绿地等地点且不应妨碍交通，应避免设置在机械宜撞击的地点，当确有困难时应采取防撞措施。距路边不宜小于0.5米，并不应大于2米；距建筑外墙或外墙边缘不宜小于5米；
5. 设有市政消火栓的给水管网平时运行工作压力不应低于0.14mpa，消防时水力最不利消火栓的出流量不应小于15L/s，且供水压力从地面算起不应小于0.1mpa
（二） 室外消火栓
1. 建筑室外消火栓的布置应符合市政消火栓的规定
2. 室外消火栓宜沿建筑周围均匀布置，且不宜集中布置在建筑一侧，建筑消防扑救面一侧的室外消火栓数量不宜少于2个。
3. 人防工程、地下工程等建筑应在出入口附近设置室外消火栓，且距出入口距离不宜小于5米，并不宜大于40米；
4. 停车场的室外消火栓宜沿停车场周围设置，且与最近一排汽车的距离不宜小于7米，距加油站或油库不宜小于15米；
5. 工艺装置区等采用高压或临时高压消防给水系统的场所，间距不应大于60米，当工艺装置区的宽度大于120米时，宜在该装置区内的路边设置室外消火栓。

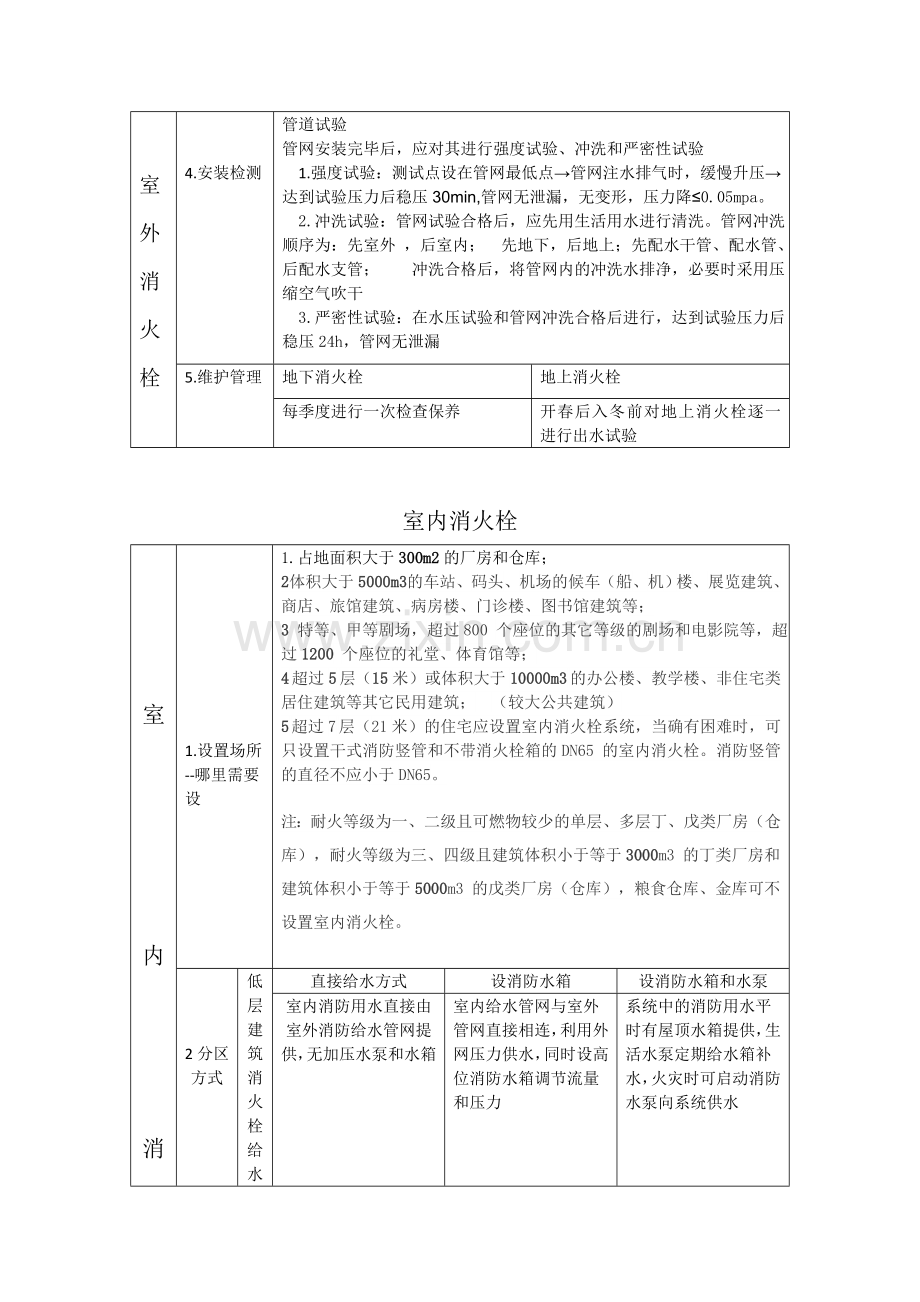

4.安装检测

管道试验
管网安装完毕后，应对其进行强度试验、冲洗和严密性试验
1.强度试验：测试点设在管网最低点→管网注水排气时，缓慢升压→达到试验压力后稳压30min,管网无泄漏，无变形，压力降≤0.05mpa。
2.冲洗试验：管网试验合格后，应先用生活用水进行清洗。管网冲洗顺序为：先室外 ，后室内； 先地下，后地上；先配水干管、配水管、后配水支管； 冲洗合格后，将管网内的冲洗水排净，必要时采用压缩空气吹干
3.严密性试验：在水压试验和管网冲洗合格后进行，达到试验压力后稳压24h，管网无泄漏
5.维护管理
地下消火栓
地上消火栓
每季度进行一次检查保养
开春后入冬前对地上消火栓逐一进行出水试验

室内消火栓

室

内

消

1. 设置场所--哪里需要设
1. 占地面积大于300m2的厂房和仓库；
2 体积大于5000m3 的车站、码头、机场的候车（船、机）楼、展览建筑、商店、旅馆建筑、病房楼、门诊楼、图书馆建筑等；
3 特等、甲等剧场，超过800 个座位的其它等级的剧场和电影院等，超过1200 个座位的礼堂、体育馆等；
4 超过5 层（15米）或体积大于10000m3 的办公楼、教学楼、非住宅类居住建筑等其它民用建筑； （较大公共建筑）
5 超过7 层（21米）的住宅应设置室内消火栓系统，当确有困难时，可只设置干式消防竖管和不带消火栓箱的DN65 的室内消火栓。消防竖管的直径不应小于DN65。
注：耐火等级为一、二级且可燃物较少的单层、多层丁、戊类厂房（仓库），耐火等级为三、四级且建筑体积小于等于3000m3 的丁类厂房和建筑体积小于等于5000m3 的戊类厂房（仓库），粮食仓库、金库可不设置室内消火栓。

2分区方式
低层建筑消火栓给水
直接给水方式
设消防水箱
设消防水箱和水泵
室内消防用水直接由室外消防给水管网提供，无加压水泵和水箱
室内给水管网与室外管网直接相连，利用外网压力供水，同时设高位消防水箱调节流量和压力
系统中的消防用水平时有屋顶水箱提供，生活水泵定期给水箱补水，火灾时可启动消防水泵向系统供水

火

栓

分区方式

高层
分类
适用
特点
不分区
当高层建筑最低处的消火栓栓口处的静水压力不大于1mpa，或系统工作压力不大于2.4mpa时
整栋大楼采用一个区供水，系统简单，设备少
分区
当高层建筑最低消火栓栓口处静水压力大于1mpa时，或系统工作压力大于2.4mpa时
根据水压不同划分

分区形式
1.消防水泵并联分区（增加流量）
2.消防水泵串联分区（增加扬程）
消防水泵传输水箱串联供水
消防水泵直接串联

3.减压阀减压分区
设计流量应在减压阀流量压力特性曲线的有效段内，并校核在150％设计流量时，减压阀的出口动压不应小于设计流量的65％.
每一供水分区应设不少于两组减压阀组，每组减压阀组宜设置备用减压阀
减压阀宜采用比例式减压阀，当压力超过1.2mpa时，宜采用先导式减压阀
减压阀后应设置安全阀

4.减压水箱减压分区

减压水箱的有效容积不应小于18m3，且宜分为两格
减压水箱进水管应设置防冲击和溢水的技术措施，并宜在进水管上设置紧急关闭阀门，溢流水宜回流到消防水池
当系统工作压力大于2.4mpa时，应采用串联或减压水箱分区供水形式

消防水泵串联分区
类型
消防水泵直接串联
消防水泵传输水箱串联
要求
应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动
传输水箱储水容积不应小于60m3，传输水箱可作为高位消防水箱
应校核系统供水压力，并应在串联消防水泵出水管上设置减压型倒流防止器
串联传输水箱的溢流管宜连接到消防水池

室

内

消

火

栓

3.设置要求--室内如何布置
1.室内环境温度不低于4℃,且不高于70℃的场所，应采用湿式室内消火栓系统
室内环境温度低于4℃或高于70℃的场所，宜采用干式消火栓系统
2.建筑高度不大于27米的多层住宅建筑设置的湿式消火栓系统确实困难时，可只设置干式消防竖管。
3.设置室内消火栓系统的建筑，包括设备层在内的各层均应设置消火栓。
4.室内消火栓应设置在楼梯间及其休息平台和前室、走道等明显易于取用，栓口距地面高度宜为1.1米其出水方向应便于消防水袋的辐射，并宜与设置消火栓的墙面成90度或向下。
5. 室内消火栓的布置应满足同一平面有两只消防水枪的两股充实水柱同时到达任何部位的要求
但建筑≤24m且体积≤5000m3的多层仓库，建筑高度≤54米且每单元设置一部疏散楼梯的住宅，可采用一支消防水枪的1股充实水柱到达室内任何部位
布置间距：
1.消火栓按两只消防水枪的两股充实水柱布置的建筑物，消火栓的布置间距不应大于30米，
2.消火栓按一支消防水枪的一股充实水柱布置的建筑物，消火栓的布置间距不应大于50米
室内消火栓栓口压力和消防水枪充实水柱，应符合：
1. 消火栓栓口出水压力不应大于0.5mpa，但当大于0.7mpa时应设置减压装置；
2. 高层建筑、厂房、库房和室内净空高度超过8米的民用建筑等场所的消火栓栓口动压不应小于0.35mpa，且消防水枪的充实水柱按13米计算；其他场所的消火栓栓口动压不应小于0.25mpa，且消防水枪充实水柱按10米计算。
Sn65的消火栓应配置公称直径65有衬里的消防水袋，长度不宜超过25米，宜配当量喷嘴直径16mm或19mm的消防水枪
消防软管卷盘应配置内径不小于ø19的消防软管，其长度宜为30米

4.安装检测
1.外观质量和标志
耐久性铭牌（相关信息）箱体表面防腐
2.器材的配置和性能
一次性检查
3. 箱门
应设置门锁或箱门关紧装置，设置门锁的栓箱，除箱门紧急开启的手动机构，应保证在没有钥匙的情况下开启灵活、可靠。箱门开启角度≥120度无卡阻
4.水袋安置
卷盘式栓箱的水带从挂壁上取出应无卡阻
5.材料
室内消火栓箱刮开箱体涂层，使用千分尺进行测量，薄钢板或铝合金箱体：厚度≥1.2mm；玻璃箱体：厚度≥44mm

室内消火栓

5.管道试验
管网安装完毕后，应对其进行强度试验、冲洗和严密性试验
1.强度试验：测试点设在管网最低点→管网注水排气时，缓慢升压→达到试验压力后稳压30min,管网无泄漏，无变形，压力降≤0.05mpa。
2.冲洗试验：管网试验合格后，应先用生活用水进行清洗。管网冲洗顺序为：先室外 ，后室内； 先地下，后地上；先配水干管、配水管、后配水支管； 冲洗合格后，将管网内的冲洗水排净，必要时采用压缩空气吹干
3.严密性试验：在水压试验和管网冲洗合格后进行，达到试验压力后稳压24h，管网无泄漏

6.维护管理
每半年至少进行一次全面的检查维修
进水管上控制阀门应每个季度检查一次
每月应对铅封锁链进行一次检查

消防水池

1.要不要设
下列应设消防水池
1. 当生产、生活用水量达到最大时，市政给水管网或引入管不能满足室内外消防用水量时
2. 当采用一路消防供水或只有一条引入管，且室外消火栓设计流量大于20L/s或建筑高度大于50米时
3. 市政消防给水设计流量小于建筑的消防给水设计流量时。
2.消防水池有效容积
1.当市政给水管网能保证室外消防给水设计流量时，消防水池的有效容积应满足在火灾延续时间内室内消防用水量的要求
2.当市政给水管网不能保证室外给水设计流量时，消防水池的有效容积应满足火灾延续时间内室内消防用水量和室外消防用水量不足部分之和的要求
3.当消防水池采用两路供水且在火灾情况下连续补水能满足消防要求时，消防水池的有效容积应根据计算确定但不应小于100m3，当仅设有消火栓系统时不应小于50m3.
Va=（Qp-Qb）t Va：水池有效容积
Qp：消火栓、自喷设计流量
Qb：延续时间内补水量
t：火灾延续时间

消防水箱

1.要不要设
室内采用临时高压给水系统时，高位消防水箱的设置应符合下列规定
1.高层民用建筑、总建筑面积大于10000m2且层数超过两层的公共建筑和其他重要公共建筑，必须设置高位消防水箱
2.其他建筑应设置高位消防水箱，但当设置高位消防水箱确有困难，且采用安全可靠的消防给水形式时可不设高位消防水箱，但应设置稳压泵
3.当市政供水管网的供水能力在满足生产、生活最大时用水量后，仍能满足初期火灾所需的消防流量和压力时，市政直接供水可代替高位水箱
2.出水管规定
1.应设止回阀，并应与报警阀入口前管道连接；
2.轻中危险及场所，管径不低于80mm；严重危险级不应小于100mm。

屋顶高位水箱容积
建筑类型
最小容积/m3
建筑类型
最小容积/m3
建筑类型
最小容积/m3
多层公共、二类高层公共建筑
18
高度大于21米的多层住宅
6
10000m2~30000m2
的商店
36
一类高层公共建筑
36
二类高层住宅
12
>30000m2的商店
50
大于100米公共
50
一类高层住宅
18

大于150米公共
100

消

防

水

泵

1.备用泵
可不设备用泵：
1.建筑高度小于54米的住宅和室外消防给水设计流量≤25L/s时
2.建筑室内消防给水设计流量≤10L/S的建筑

2.性能参数要求
1.性能应能满足消防给水系统所需流量和压力的要求
2.当采用电动机驱动的消防水泵时，应选择电动机干式安装的消防水泵
3.流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140％，且宜大于设计工作压力的120％.
4.当出流量为设计流量的150％时，其出口压力不应低于设计工作压力的65％
5.泵轴的密封方式和材料应满足消防水泵在低流量时运转的要求
6.消防给水同意泵组的消防水泵型号宜一致，且工作泵不宜超过3台
柴油机消防水泵应符合：
1.应采用压缩式点火型柴油机
2.柴油机消防水泵应具备连续工作性能，试验运行时间不应小于24h
3.蓄电池应保证消防水泵随时启泵的要求。

吸水要求
消防水泵吸水应符合下列要求：
1.消防水泵应采取自灌式吸水
2.消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器
3.当吸水口无吸水井时，吸水口应设置旋流防止器。
自灌式要求：
1. 消防水池池底不应低于水泵地面
2. 对于卧式消防泵，消防水池满足自灌式启泵的最低水位应高于泵壳顶部放气孔。 对于立式消防水泵，消防水池满足自灌式启泵的最低水位应高于水泵出水管中心线
消防水泵管路布置要求
消防水泵吸水管应保证不漏气，且在布置时注意以下几点：
1. 一组消防水泵的吸水管不少于两条
2. 消防水泵吸水管布置应避免形成气囊
3. 吸水管喇叭口在消防水池的最低有效水位淹没深度不应小于600mm，当采用旋流防止器时淹没深度不应小于200mm
4. 消防水泵吸水管上应设置明杆闸阀或带自锁装置的蝶阀，，但当设置暗杆阀门时应有开启刻度和标志；当管径超过dn300时，宜设置电动阀门。
5. 消防水泵吸水管水平管段上不应有气囊和漏气现象，变径连接时，应采用偏心异径管件并管顶平接。

设置要求
消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内并符合：
1. 消防水泵控制柜平时应使消防水泵处于自动启泵状态，
2. 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人值班
3. 消防水泵不应设置自动停泵的控制功能.停泵应由管理权限的工作人员根据火灾扑救情况确定
4. 消防水泵应有消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜。

增稳压设备
1.需要设

2.组成
稳压泵、隔膜式气压罐、管道附件及控制装置
3.流量的确定
1.喷淋消防稳压泵的流量宜为1L/s，且不大于一个喷头的流量；
2.消火栓给水系统的消防稳压泵，其流量不应大于5L/s
3.消火栓给水系统与自动喷水系统合用消防稳压泵，其流量宜为3L/s，当设有管网泄漏量数据时，稳压泵的设计流量宜按消防给水设计流量的1％～3％计且不宜小于1L/s.
3.稳压泵设计压力
1.稳压泵的设计压力应满足系统自动启动和管网充满水的要求
2.稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统自动启泵压力，且增加值宜为0.07～0.1mpa。（高于水泵启泵压力）。
3.稳压泵的设计压力应保持系统最不利点处水灭火设施在准工作状态时的静水压力应大于0.15mpa。

4.气压罐
1.工作原理
实际运行中，由于各种原因，稳压泵常常频繁启动，不但泵易损坏，而且对整个管网系统和电网系统不利，因此，稳压泵常常与小型气压罐配合使用，当采用气压水罐时，其调节容积应根据稳压泵启泵次数不大于15此/小时计算确定，但有效容积不宜小于150L.
2. 气压罐的工作压力
最小设计工作压力应满足系统最不利点处所需水压要求
3. 气压罐的容积 （储水容积）
1.消火栓给水系统的气压罐消防储水容积应满足火灾初期共2只水枪工作30s的消防用水量要求 （p=2×5L/s×30s=300L）
2.自动喷水灭火系统的储水容积应满足火灾初期5个喷头工作30s的消防用水量的要求 （p=5×1L/s×30s=150L)
3.消火栓与自动喷水合用时容积为 450L

水泵接合器

1.那些地方需要设
1.高层民用建筑
2.设有消防给水的住宅、 超过5层的其他多层民用建筑；
3.超过2层或建筑面积大于10000m2的地下或半地下建筑；室内消火栓设计流量大于10L/s平战结合的人防工程；
4.高层工业建筑和超过4层的多层工业建筑
5.城市交通隧道
6.自喷、水喷雾系统、泡沫灭火系统和固定消防炮灭火系统等水灭火系统均应设消防水泵结合器
2.作用
使用消防车给系统供水
3.类型
地下。地上。墙壁式
4.设置数量
水泵接合器的设置数量应根据室内消防用水量由计算确定，每个水泵接合器的流量按10～15L/s考虑 N=Q/q
5.设置要求
1.水泵接合器应设置在室外便于消防车使用的地点，且距室外消火栓或消防水池的距离不宜小于15m，并不宜大于40m。
2.墙壁水泵接合器的安装高度距地面宜为0.7m，与墙面上的门窗洞口的净距离不应小于2米、且不应安转在玻璃幕墙的下方，地下水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4米，且不小于井盖的半径

消防管网

室内外消防给水管网设计
下列消防给水应设环状给水管网：
1.向两栋或两座及以上建筑供水时；
2.向两种及以上灭火系统供水时
3.采用设有高位消防水箱的临时高压给水系统时；
4.向两个及以上报警阀控制的自动灭火系统供水时
向室内、室外环状给水管网供水的疏水干管不应少于两条，当其中一条发生故障时，其余的输水干管应仍能满足消防给水设计流量
室外消防给水管网应符合下列规定：
1.室外消防给水采用两路消防供水是应采用环状管网，但当采用一路消防供水时可采用枝状
2.管道的直径应根据流量、流速和压力要求经计算确定，但不应小于DN100;
3.消防给水管道应采用阀门分成若干独立段，每段内室外消火栓的数量不宜超过5个
4.管道设计的其他要求应符合国家标准
室内消防给水管网规定
1.室内消火栓系统管网应布置成环状，当室外消火栓设计流量不大于20L/s，且室内消火栓不超过10个时，可布置成枝状；
2.当由生产生活消防合用系统直接供水时，合用系统应满足室外消防给水设计流量以及生产和生活最大时设计流量的要求外，还应满足室内消防给水系统的设计流量和压力要求；
3.管径应根据设计流量。流速。和压力要求经计算确定 但不应小于DN100
室内给水管道检修
1.室内消火栓竖管应保证检修时可关闭停用的竖管不超过1根，当竖管超过4根时，可关闭不相邻的两根， 每根立管上下两端与供水干管相接处应设置阀门。

自动喷水灭火系统
自

动

喷

水

灭

火

系

统

1.设置场所--哪里需要设
1. 每座占地面积大于1000m2 的棉、毛、丝、麻、化纤、毛皮及其制品的仓库；每座占地面积大于600m2 的火柴仓库；邮政楼中建筑面积大于500m2 的空邮袋库；建筑面积大于500m2 的可燃物品地下仓库；可燃、难燃物品的高架仓库和高层仓库（冷库除外）；
2.特等、甲等或超过1500 个座位的其它等级的剧院；超过2000 个座位的会堂或礼堂；超过3000 个座位的体育馆；超过5000 人的体育场的室内人员休息室与器材间等；
3 任一楼层建筑面积大于1500m2 或总建筑面积大于3000m2 的展览建筑、商店、旅馆建筑、以及医院中同样建筑规模的病房楼、门诊楼、手术部；
4建筑面积大于500m2 的地下商店
5 设置有送回风道（管）的集中空气调节系统且总建筑面积大于3000m2 的办公楼等；
6设置在地下、半地下或地上四层及四层以上或设置在建筑的首层、二层和三层且任一层建筑面积大于300m2 的地上歌舞娱乐放映游艺场所（游泳场所除外）；
7 藏书量超过50 万册的图书馆。

分类

闭式

湿式系统（使用于温度大于4度小于70度）

干式
预作用
1. 组成：湿式系统由闭式喷头、湿式报警阀组、水流指示器、末端试水装置、管路、供水设施及必要的阀门组成
2. 工作原理：火灾发生时，火焰或高温气流使闭式喷头的感温元件动作，喷头开始喷水，此时，由于喷水导致湿式报警阀阀瓣的上下水压失衡，阀瓣上侧压力降低，下侧仍为高压，阀瓣在压差下开启试水进入配水管网同时从报警阀的信号口流入报警管路，经延迟器冲击水力警铃发出持续强劲的声响，压力开关动作，压力开关的信号直接启动消防喷淋泵。 压力开关、水流指示器、及消防泵启动信号应反馈至消防联动控制器，系统进入灭火状态。
3.调试：湿式报警阀组调试时，从试水装置处放水，当实时报警阀进水压力大于0.14mpa，放水流量大于1L/s时，报警阀启动，带延迟期的水力警铃在5~90s内发出报警铃声，不带延迟器的水力警铃在15s内发出报警铃声，压力开关动作并反馈信号。

开式
雨淋
调试：自动和手动启动的雨淋报警阀，在联动信号发出或者手动控制操作后15s内启动；公称直径>200mm的雨淋报警阀在60s之内启动。雨淋报警阀调试时，当报警水压为0.05mpa时水力警铃发出报警铃声。
系统维护管理
1. 月检：手动启泵、水池水位、气压水罐、铅封锁链、电磁阀。
2. 季度：阀门、压力、参数。
3. 年检：系统联动

湿式报警阀组常见故障

故障分析
故障处理
1.
报警阀组漏水
1. 排水阀门未完全关闭
2. 阀瓣密封垫老化或损坏
3. 系统侧管道接口渗漏
4. 报警管路测试控制阀渗漏
5阀瓣组件与阀座之间因变形或污垢、杂物阻挡出现不密封状态
1. 关紧排水阀门
2. 更换阀瓣密封垫
3. 检查系统侧管道泄漏点管道接口锈蚀磨损严重的，更换管道接口相关部件
4. 更换报警管路测试控制阀
5.先放水冲洗阀体、阀座；拆卸报警阀阀体检查阀瓣组件存在明显变形、损伤的更换相关部件
2.
报警阀启动后报警管路不排水
1. 报警管路控制阀关闭
2. 限流装置过滤网被堵塞
1. 开启报警管路控制阀
2.卸下限流装置，冲洗干净后重新安装回原位
3.
报警阀报警管路误报警
1. 未按图样及要求进行调试
2. 报警阀组渗漏通过报警管路流出
3. 延迟器下部孔板溢出水孔堵塞发出报警或缩短延迟时间
1. 按照安装图样核对报警阀组组件安装情况；从新对报警阀组伺应状态进行调试。
2. 查找渗漏原因，进行相应调试
3. 卸下桶体拆下孔板进行清洗
4.水力警铃工作不正常
1.产品质量问题或着安装调试不符合要求
2.控制口阻塞或者铃锤机构被卡住
1.更换水力警铃；重新进行安装调试
2拆下喷嘴，叶轮及铃锤组件，进行冲洗，重新装合使叶轮转动灵活
5. 开启测试阀消防水泵不能正常启动
（2015·2016都考到）
1.压力开关设定值不正确
2.消防联动控制设备中的控制模块损坏
3.水泵控制柜、联动控制设备的控制模式未设定在自动状态
4.水泵本身损坏
5.线路故障
1.将压力开关的调压螺母调整到规定值；
2.逐一检查控制模块，采用其他方式启动消防水泵，核定问题模块，并予以更换；
3.将控制模式设定为自动状态
4.更换水泵
6.水流指示器故障表现为打开末端试水装置达到规定流量时水流指示器不动作，或关闭末端试水装置后，水流指示器反馈信号仍显示动作信号
1.浆片被腔内杂物卡组
2.调整螺母与触头未调整到位
3.电路接线脱落

2016年考过
1.清楚水流指示器管腔内的杂物
2.将调整螺母与触头调整到位
3.检查并重新将电路接通

气体灭火系统

气

体

灭

火

系

统

适用范围

适用
不适用
二氧化碳
电气火灾，灭火前可切断气源的气体火灾，液体火灾或石蜡沥青等可融化固体火灾，固体表面火灾及棉毛、织物纸张等固体深位火灾
含：氧化剂
活泼金属
金属氢化物
七氟丙烷
电气火灾，灭火前可切断气源的气体火灾，液体表面火灾或石蜡沥青等可融化固体火灾

其他
电气火灾，灭火前可切断气源的气体火灾，液体火灾或石蜡沥青等可融化固体火灾
含：氧化剂
活泼金属
金属氢化物
固体深位火灾

2分类
依据
类别
特点
使用的灭火剂
二氧化碳
高压系统（灭火剂在常温下储存） 5.17mpa
低压系统（灭火剂在-18~-20℃下储存）2.07mpa
七氟丙烷
产物对人有毒性危害
其他惰性气体
IG541（氩气、氮气、二氧化碳） IG01（氩气）
IG55(氩气、氮气）
系统结构特点
无官网
分为柜式气体灭火装置和悬挂式气体灭火装置
适应于较小的、无特殊要求的场所
管网
分为组合分配系统--用一套灭火系统储存装置同时保护两个或两个以上防护区或保护对象的气体灭火系统
单元独立系统--用一套灭火剂储存装置保护一个防护区的灭火系统
应用方式
全淹没/局部应用
加压方式
自压式
灭火剂无需加压依靠自身饱和蒸汽压力
内储压式
灭火剂在瓶组内用惰性气体进行加压
外储压式
专设充压气体瓶组
3.工作原理
当防护区发生火灾时，产生烟雾、高温和光辐射使感烟、感温、感光等探测器探测到火灾信号，探测器将火灾信号转变为电信号传送到火灾灭火控制器，控制器自动发出声光报警并经逻辑判断后，启动联动装置，经过一段时间延时，发出启动信号，启动驱动气体瓶组上的容器阀释放驱动气体，打开通向发生火灾防护区的选择阀同时打开灭火剂瓶组的容器阀，各瓶组的灭火剂经连接管汇集到集流管，通过选择阀到达安装在防护区的喷头进行喷放灭火，同时安装在管道上的信号反馈装置动作，将信号传送到控制器，有控制器启动防护区外的释放警示灯和警铃。
4.控制方式
1自动控制方式 2手动 3应急机械 4紧急启动/停止
防护区的设置
防护区划分
1. 防护区宜以单个封闭空间划分；
2. 同意区间的吊顶层和地板下需需同时保护时，可合为一个防护区
3. 管网灭火系统时，一个防护区的面积不宜大于800m2，体积不宜大于3600m3.
4. 预制灭火系统时，一个防护区的面积不宜大于500m2，体积不宜大于1600m3.
耐火性能
围护结构 门窗的耐火极限不低于0.5h，吊顶不低于0.25h
耐压性能
围护结构承受内压的允许压强，不宜低于1200pa。
环境温度
防护区的最低环境温度不应低于-10℃
二氧化碳规定
全淹没灭火系统
一般规定
1. 对气体、液体、电气火灾和固体表面火灾在喷放前不能自动关闭的开口面积，不应大于防护区总内表面积的3％，且开口不应设在底面
2. 对于固体深位火灾，除卸压口以外的开口，在喷放前应能全部关闭
3. 防护区用的通风机和通风管道中的防火阀，再喷放前应自动关闭

设计
1. 二氧化碳设计浓度不应小于灭火浓度的1.7倍，并不得低于34％.。
2. 防护区温度超过100度时，二氧化碳设计用量应在规范基础上每超过5℃增加2％；低于-20℃时，每降低1℃增加2％.防护区应设置泄压口，并宜设置在外墙上，高度应大于防护区净高2/3.
3. 全淹没二氧化碳喷房时间不应大于1min，当扑救深位火灾时，不应大于7mn，并应在前2min内是二氧化碳浓度达到30％
局部应用灭火系统
1. 在喷头与保护对象之间，喷头喷射角范围内不应有遮挡物。
2. 保护对象周围的空气流动速度不宜大于3米/s。必要时采取挡风措施
3. 当保护对象为可燃液体时液面至容器缘口的距离不得小于150mm，启动二氧化碳之前或同时，必须同时切断可燃、助燃气体的气源。
组合分配
1. 二氧化碳的储存量，不应小于所储存量最大一个防护区域或保护对象的储存量
2. 当组合分配系统保护5个及以上的防护区或保护对象时，或者在48h内不能恢复时，二氧化碳应有备用量，备用量不小于系统设计储存量

泡沫灭火系统
