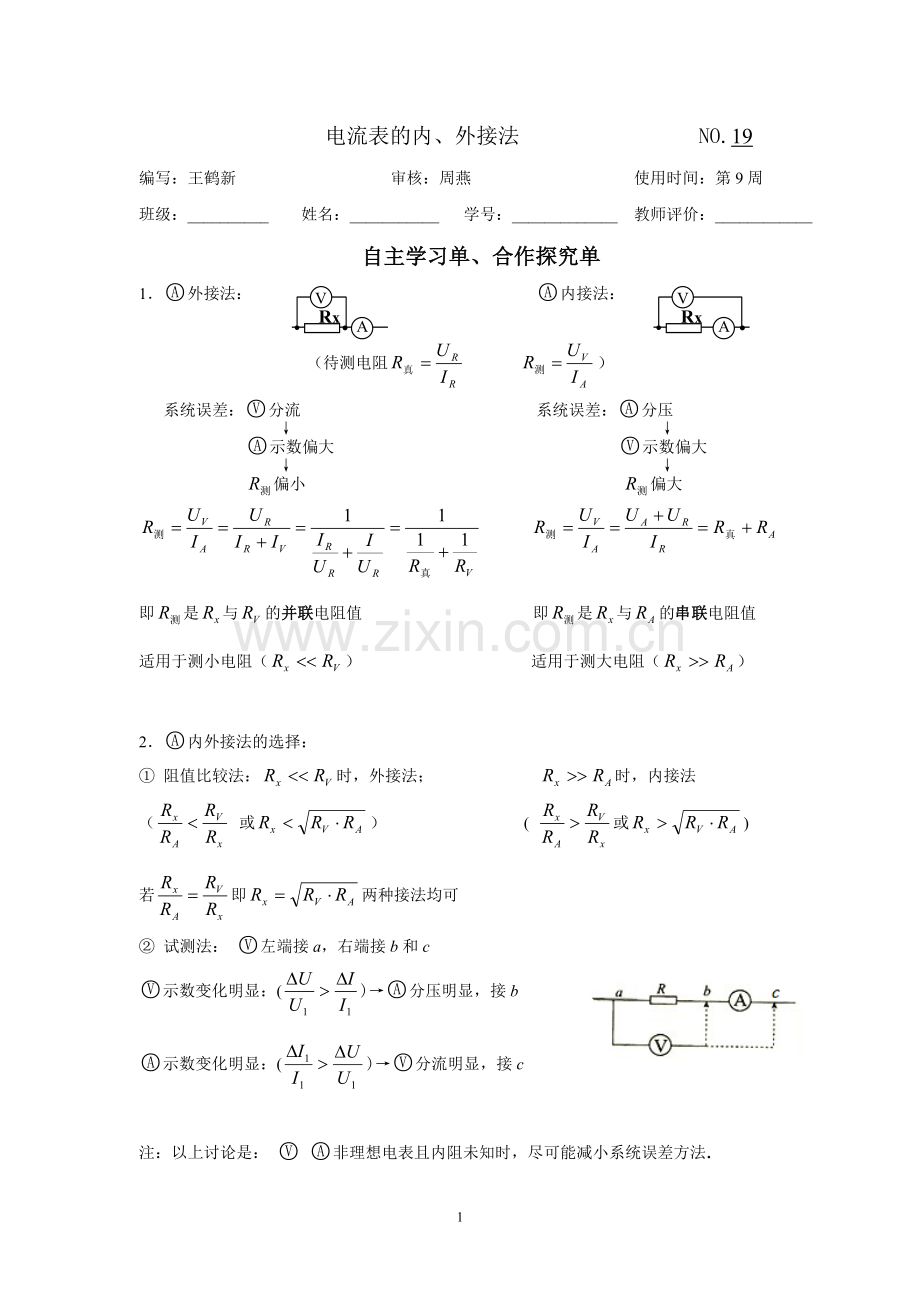

电流表的内、外接法 NO.19
编写：王鹤新 审核：周燕 使用时间：第9周
班级：__________ 姓名：___________ 学号：_____________ 教师评价：____________
自主学习单、合作探究单
V
A
V
A
1．外接法： 内接法：
Rx Rx
（待测电阻 ）
系统误差：分流 系统误差：分压
↓ ↓
示数偏大 示数偏大
↓ ↓
偏小 偏大

即是与的并联电阻值 即是与的串联电阻值
适用于测小电阻（） 适用于测大电阻（）

2．内外接法的选择：
① 阻值比较法：时，外接法； 时，内接法
（ 或） ( 或)
若即两种接法均可
② 试测法： 左端接a，右端接b和c
示数变化明显：()→分压明显，接b
示数变化明显：()→分流明显，接c

注：以上讨论是： 非理想电表且内阻未知时，尽可能减小系统误差方法.
V
A

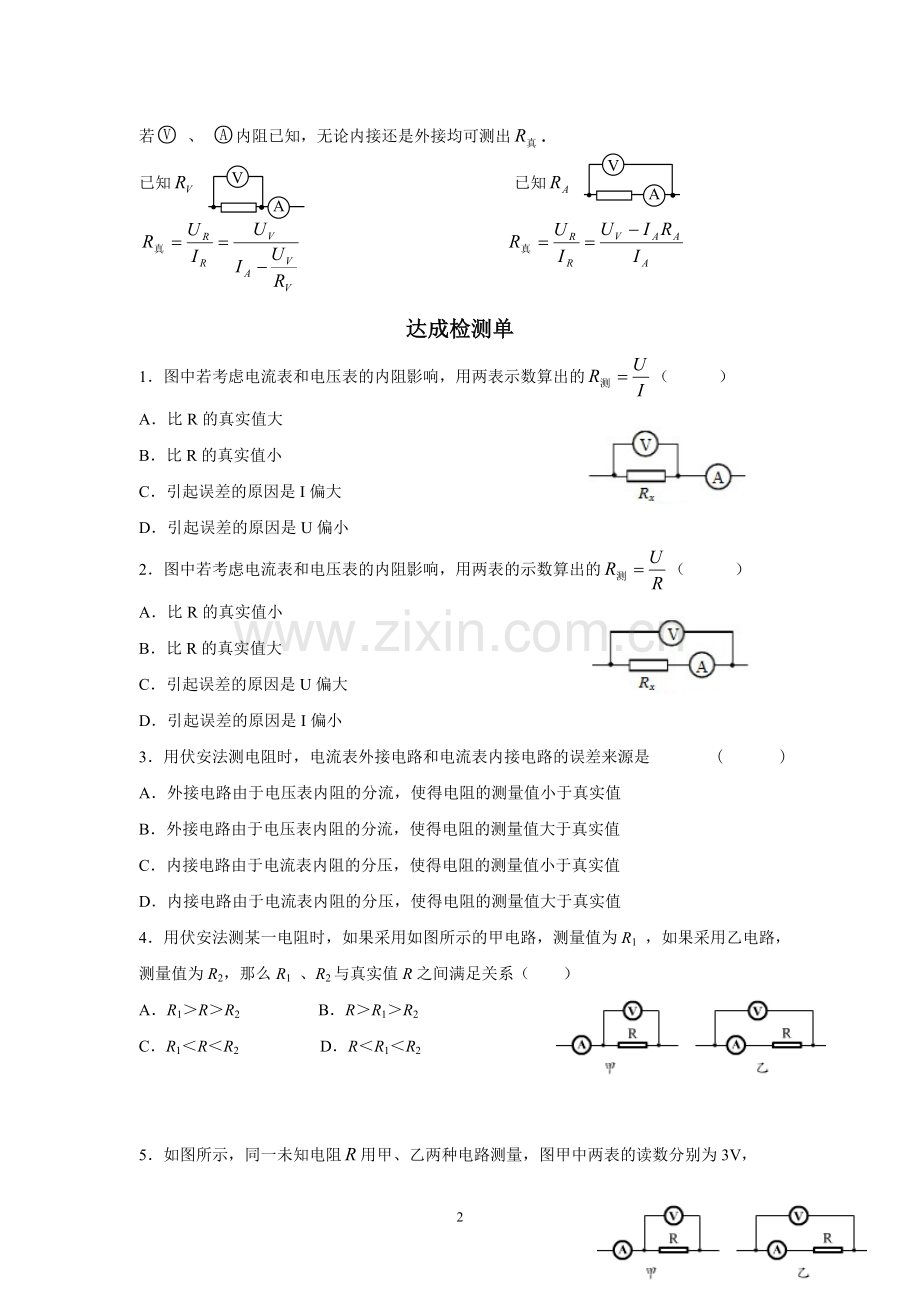

若 、 内阻已知，无论内接还是外接均可测出.
V
A
已知 已知

达成检测单
1．图中若考虑电流表和电压表的内阻影响，用两表示数算出的（ ）
A．比R的真实值大
B．比R的真实值小
C．引起误差的原因是I偏大
D．引起误差的原因是U偏小
2．图中若考虑电流表和电压表的内阻影响，用两表的示数算出的（ ）
A．比R的真实值小
B．比R的真实值大
C．引起误差的原因是U偏大
D．引起误差的原因是I偏小
3．用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是 ( )
A．外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值
B．外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值
C．内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值
D．内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值
4．用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1 ，如果采用乙电路，测量值为R2，那么R1 、R2与真实值R之间满足关系（ ）
A．R1＞R＞R2 B．R＞R1＞R2
C．R1＜R＜R2 D．R＜R1＜R2

5．如图所示，同一未知电阻用甲、乙两种电路测量，图甲中两表的读数分别为3V，4mA；图乙中两表的读数分别为4V，3.9mA，可知的真实值最接近：（ ）
A．比1000Ω略小 B．比1000Ω略大
C．比750Ω略小 D．比750Ω略大
6．采用电流表外接的电路，测量某电阻值，电压表的示数为18.0V，电流表的示数0.18A，电压表内阻为1000Ω，求被测电阻的真实值为______．
7．采用电流表内接电路时，电压表的示数为1.2V，电流表的示数为0.48A，电流表内阻为0.50Ω，求被测电阻的真实值为______．
8．某同学用伏安法测一个未知电阻的阻值，他先将电压表接在a点，读得两表示数分别为U1=3.0 V，I1=3.0 mA，然后将电压表改接在b点，读得两表示数分别为U2=2.9 V，I2=4.0 mA，如图所示，由此可知电压表应接到_______点误差较小，测得Rx值应为____Ω．
9．有一个未知电阻，用图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值=______Ω，测量值比真实值偏______（填：“大”或“小”）．
10．如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、 b两点接触一下，如果安培表读数没有显著变化，则P应接在 处，如果伏特表读数没有显著变化，则P应接在 处．
11．一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V， 4.0mA，由此可知，用________图测得Rx的误差较小，测量值 Rx=________．
