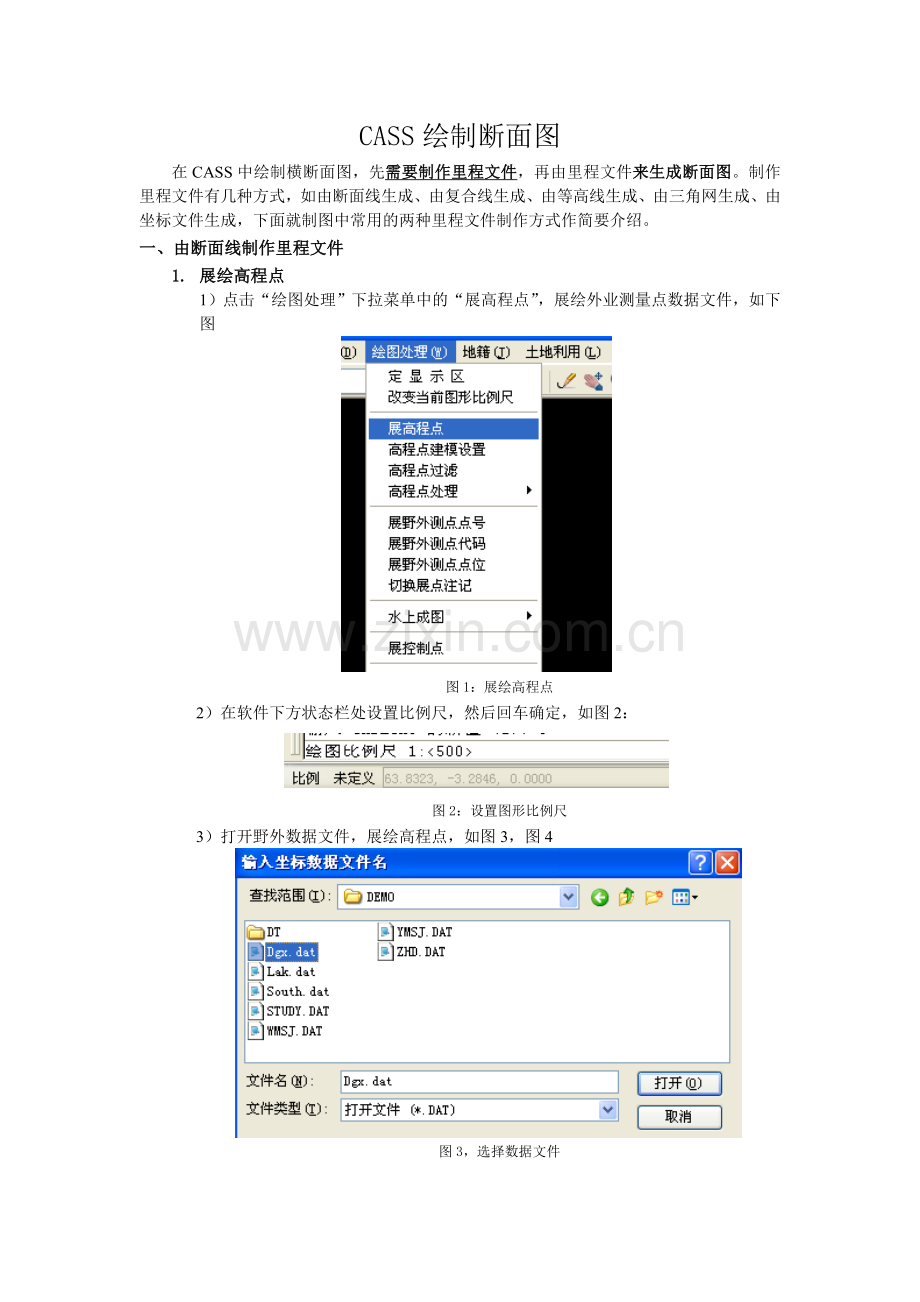

CASS绘制断面图
在CASS中绘制横断面图，先需要制作里程文件，再由里程文件来生成断面图。制作里程文件有几种方式，如由断面线生成、由复合线生成、由等高线生成、由三角网生成、由坐标文件生成，下面就制图中常用的两种里程文件制作方式作简要介绍。
一、由断面线制作里程文件
1. 展绘高程点
1）点击“绘图处理”下拉菜单中的“展高程点”，展绘外业测量点数据文件，如下图

图1：展绘高程点
2）在软件下方状态栏处设置比例尺，然后回车确定，如图2：

图2：设置图形比例尺
3）打开野外数据文件，展绘高程点，如图3，图4

图3，选择数据文件

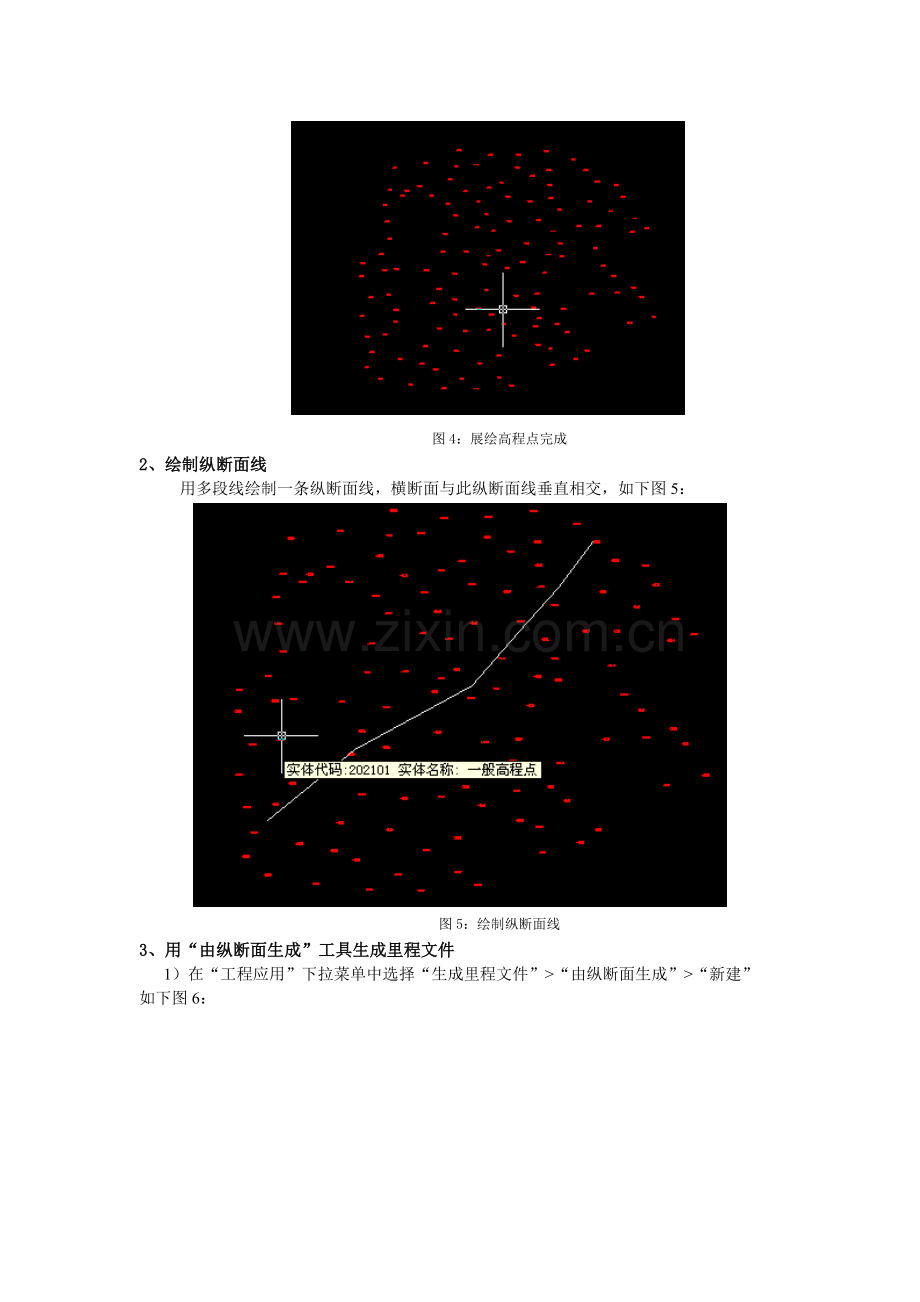

图4：展绘高程点完成
2、绘制纵断面线
用多段线绘制一条纵断面线，横断面与此纵断面线垂直相交，如下图5：

图5：绘制纵断面线
3、用“由纵断面生成”工具生成里程文件
1）在“工程应用”下拉菜单中选择“生成里程文件”>“由纵断面生成”>“新建”
如下图6：

图6：新建里程文件
2）然后选择纵断面线，弹出如图7所示对话框。

图7 由纵断面生成里程文件对话框
在对话框中首先选择中桩点获取方式：其中结点表示处理纵断面线的结点不考虑等分；等分表示只对纵断面线等分不考虑结点；等分且处理结点则表示既处理结点也考虑等分纵断面线。然后分别在对话框中输入横断面间距、横断面左边长度和横断面右边长度，点击确定在图面上就会生成横断面线，如图8：

图8 生成横断面线
3）在新建了横断面线以后，再选择菜单中的生成，如下图9，弹出数据对话框，如图10

图9 点击生成里程文件

图10输入里程文件名对话框
首先选择高程点的数据文件名，打开后弹出如图11所示对话框。

图11输入高程点数据文件对话框
指定生成的里程文件保存的文件名和路径，设置断面线上插值间距和起始里程，单击保存。软件会在刚才制定的路径下生成*.hdm和*.dat两个数据文件，以hdm结尾的数据文件就是里程文件，在生成断面图的时候由它来生成；以dat结尾的数据文件为横断面的点数据文件，如图12

图12 横断面的点数据文件
横断面点数据格式为：
点名，属性，Y坐标，X坐标，高程
其中属性代表是第几个横断面
4）如果用户需要对横断面进行修改，就要在第3）步之前使用其它编辑功能，如添加、变长、剪切和设计，对横断面进行修改，修改完毕后再做第3），生成里程文件及点数据文件。
添加：主要用来在纵断面线上添加横断面线。
操作过程：按系统提示完成操作。
选择纵断面线
输入横断面左边长度:(米)
输入横断面右边长度:(米)
选择获取中桩位置方式: (1)鼠标定点 (2)输入里程 <1>输入里程则系统直接在该里程位置生成相应的横断面线；若用鼠标定点则有如下提示，
指定加桩位置:用鼠标指定点
变长：用于对横断面线的加长。
操作过程：按系统如下提示完成操作。
选择纵断面线
选择横断面线:
输入横断面左边长度:(米)  输入需要的长度
输入横断面右边长度:(米)  输入需要的长度
剪切：主要用边界切割线剪切横断面线。
操作过程：选择纵断面线之后根据系统提示选择边界线，之后系统会自动完成剪切。
设计：设计横断面高程。
选择切割边界线 选择绘制的道路边界线即切割边界线

图13录入横断面线的设计高程
选择横断面线 依次选择横断面线，直至将所有的断面线端点高程，如图13
最后，生成里程文件，根据系统提示完成操作。
二、 由坐标文件生成里程文件
此方法可以利用野外测量的横断面数据文件，直接生成横断面的里程文件，绘制横断面图。
1、在使用坐标文件生成里程文件之前，必须将坐标数据文件按如下格式编辑，保证里程文件正确生成
   点号，M1, X坐标，Y坐标，高程
   点号，1， X坐标，Y坐标，高程
点号，1， X坐标，Y坐标，高程
             ……
   点号，M2，X坐标，Y坐标，高程
   点号，2， X坐标，Y坐标，高程
点号，2， X坐标，Y坐标，高程

             ……
   点号，Mi, X坐标，Y坐标，高程
   点号，i,  X坐标，Y坐标，高程
             ……
其中，代码Mi表示横断面的中心点，代码i表示该点是对应Mi的横断面上的点。下图14为编辑完成的坐标文件样板

图14 编辑完成的数据文件
2）生成里程文件：根据提示打开坐标数据文件，并输入里程文件名，然后输入起始里程即可，如下图15：

图15 由坐标文件生成里程文件
三、 绘制断面图
1. 根据里程文件，绘制横断面图
一个里程文件可包含多个断面的信息，此时绘断面图就可一次绘出多个断面。
1）首先点击“工程应用”下拉菜单中“绘断面图”，选择“根据里程文件”命令，绘制断面图，如下图16

图16 使用根据里程文件命令绘制横断面图
2）在弹出的对话框中选择已经做好的里程文件，如下图17

图17 选择里程文件
3）在弹出的对话框中设置横断面图的参数，例如断面比例，起始标注等，如下图18

图18 断面图设置对话框
4）点击图18对话框中的“断面图位置”栏的，在图上选择横断面图摆放的位置，然后确定即可。生成的横断面图如下图19

图19 横断面图
2、使用由坐标文件生成，绘制纵断面图
1）坐标文件指野外观测得的包含高程点文件，首先绘制纵断面线，点取“工程应用\绘断面图\根据已知坐标”功能
l         提示：选择断面线用鼠标点取上步所绘断面线。屏幕上弹出“断面线上取值”的对话框，如图20，如果“坐标获取方式”栏中选择“由数据文件生成”，则在“坐标数据文件名”栏中选择高程点数据文件。

图20 根据已知坐标绘断面图
如果选“由图面高程点生成”，此步则为在图上选取高程点，前提是图面存在高程点，否则此方法无法生成断面图。
2）输入采样点间距：输入采样点的间距，系统的默认值为20米。采样点的间距的含义是复合线上两顶点之间若大于此间距，则每隔此间距内插一个点。
l         输入起始里程<0.0> 系统默认起始里程为0。
l         点击“确定”之后，屏幕弹出绘制纵断面图对话框，如图21。

图21 绘制纵断面图对话框
输入相关参数，如：
横向比例为1:<500> 输入横向比例，系统的默认值为1:500。
纵向比例为1:<100> 输入纵向比例，系统的默认值为1:100。
断面图位置：可以手工输入，亦可在图面上拾取。
可以选择是否绘制平面图、标尺、标注；还有一些关于注记的设置。
l  3）  点击“确定”之后，在屏幕上出现所选断面线的断面图。如图22所示。

图22 纵断面图
