南方cass断面法计算土方量详细步骤及文件格式.doc

南方cass断面法计算土方量
1.首先要编辑好原地表的里程文件,在文本里编辑,之后保存成xxx.hdm格式，里程文件的格式为：
begin,5315:1 begin，桩号：编号
-10,6.803 左幅居中10米，高程6.803
-6,6.846
0,6.894
5,6.209
10,6.126
begin,5340:2
-10,6.889
-6,6.927
0,6.995
5,6.846
10,6.279
2、编辑道路设计参数文件。可在工程应用-断面法土方计算-道路设计参数文件，在这里面可以编辑

3、编辑好后保存为xxx.txt格式。

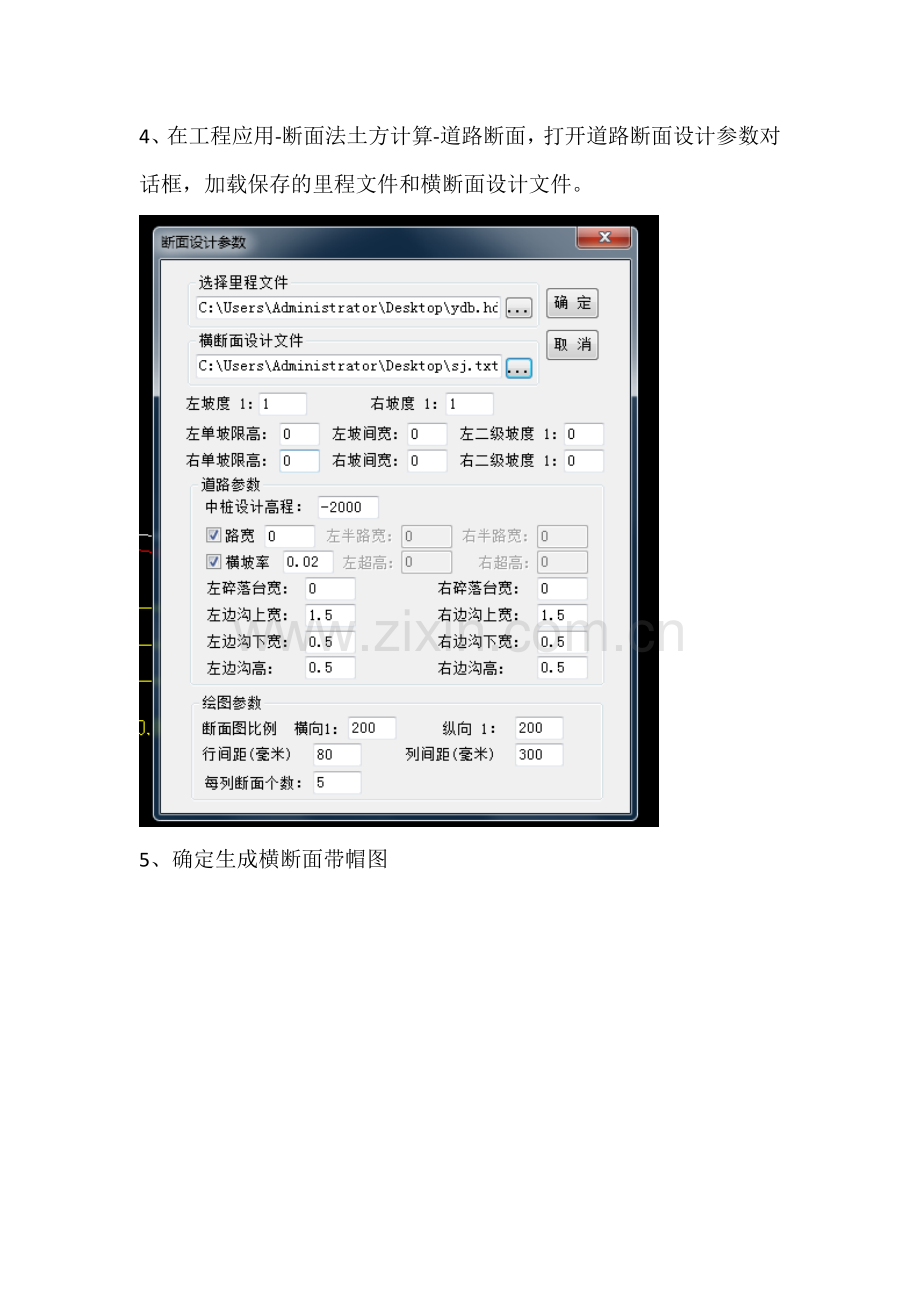

4、在工程应用-断面法土方计算-道路断面，打开道路断面设计参数对话框，加载保存的里程文件和横断面设计文件。

5、确定生成横断面带帽图

6、在工程应用-断面法土方计算-图面土方计算（EXCLE）,框选所有横断面得填挖土石方表。
