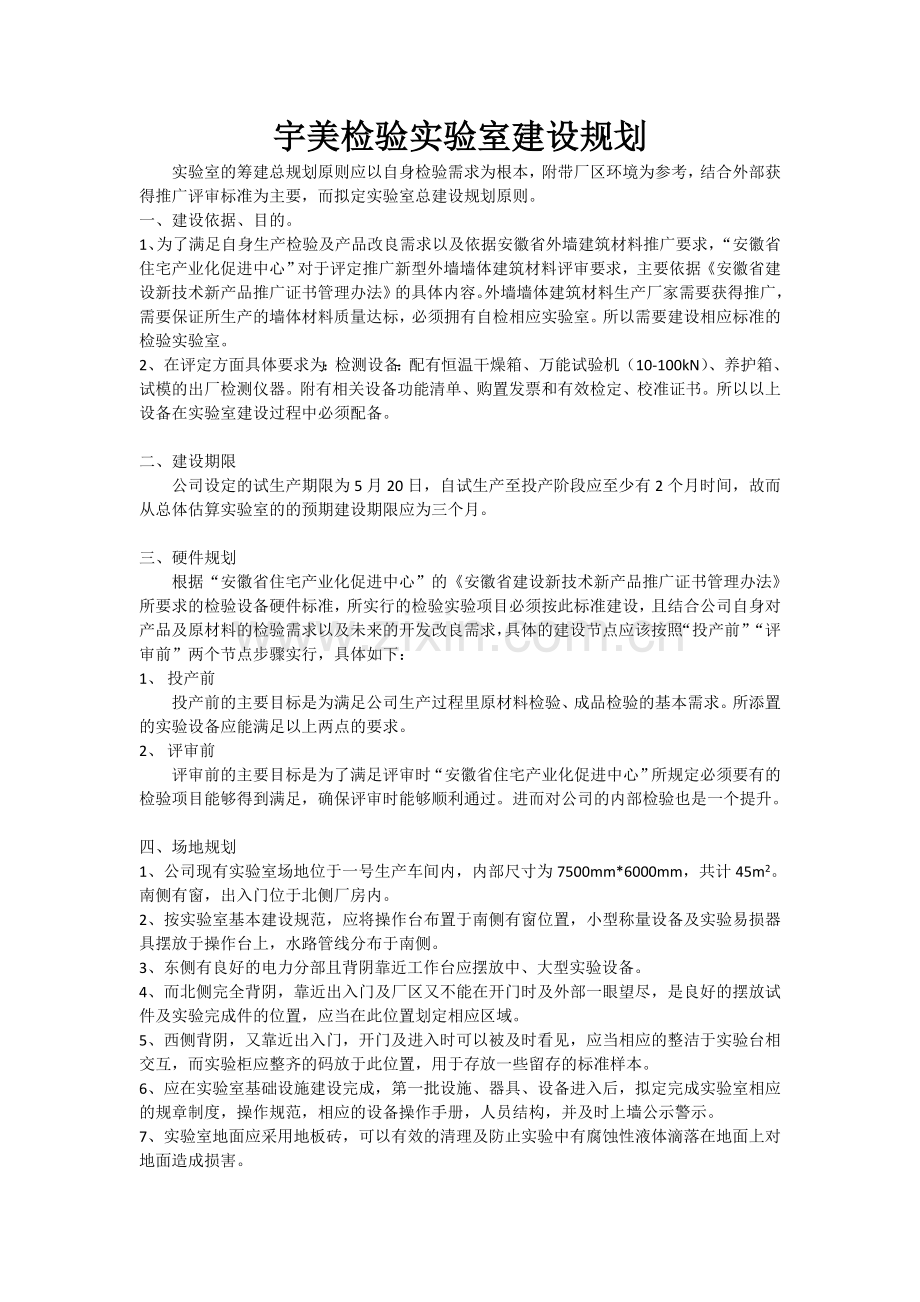

宇美检验实验室建设规划
实验室的筹建总规划原则应以自身检验需求为根本，附带厂区环境为参考，结合外部获得推广评审标准为主要，而拟定实验室总建设规划原则。
一、建设依据、目的。
1、为了满足自身生产检验及产品改良需求以及依据安徽省外墙建筑材料推广要求，“安徽省住宅产业化促进中心”对于评定推广新型外墙墙体建筑材料评审要求，主要依据《安徽省建设新技术新产品推广证书管理办法》的具体内容。外墙墙体建筑材料生产厂家需要获得推广，需要保证所生产的墙体材料质量达标，必须拥有自检相应实验室。所以需要建设相应标准的检验实验室。
2、在评定方面具体要求为：检测设备：配有恒温干燥箱、万能试验机（10-100kN）、养护箱、试模的出厂检测仪器。附有相关设备功能清单、购置发票和有效检定、校准证书。所以以上设备在实验室建设过程中必须配备。

二、建设期限
公司设定的试生产期限为5月20日，自试生产至投产阶段应至少有2个月时间，故而从总体估算实验室的的预期建设期限应为三个月。

三、硬件规划
根据“安徽省住宅产业化促进中心”的《安徽省建设新技术新产品推广证书管理办法》所要求的检验设备硬件标准，所实行的检验实验项目必须按此标准建设，且结合公司自身对产品及原材料的检验需求以及未来的开发改良需求，具体的建设节点应该按照“投产前”“评审前”两个节点步骤实行，具体如下：
1、 投产前
投产前的主要目标是为满足公司生产过程里原材料检验、成品检验的基本需求。所添置的实验设备应能满足以上两点的要求。
2、 评审前
评审前的主要目标是为了满足评审时“安徽省住宅产业化促进中心”所规定必须要有的检验项目能够得到满足，确保评审时能够顺利通过。进而对公司的内部检验也是一个提升。

四、场地规划
1、公司现有实验室场地位于一号生产车间内，内部尺寸为7500mm*6000mm，共计45m2。南侧有窗，出入门位于北侧厂房内。
2、按实验室基本建设规范，应将操作台布置于南侧有窗位置，小型称量设备及实验易损器具摆放于操作台上，水路管线分布于南侧。
3、东侧有良好的电力分部且背阴靠近工作台应摆放中、大型实验设备。
4、而北侧完全背阴，靠近出入门及厂区又不能在开门时及外部一眼望尽，是良好的摆放试件及实验完成件的位置，应当在此位置划定相应区域。
5、西侧背阴，又靠近出入门，开门及进入时可以被及时看见，应当相应的整洁于实验台相交互，而实验柜应整齐的码放于此位置，用于存放一些留存的标准样本。
6、应在实验室基础设施建设完成，第一批设施、器具、设备进入后，拟定完成实验室相应的规章制度，操作规范，相应的设备操作手册，人员结构，并及时上墙公示警示。
7、实验室地面应采用地板砖，可以有效的清理及防止实验中有腐蚀性液体滴落在地面上对地面造成损害。

五、人员规划
1、 目前，公司技术质量部现有情况最大限度利用，且满足实验室运转的基本需求。应设置实验室主任1人、下属实验员1人，进行前期的实验项目的操作。
2、 完善后，公司各项目运转正常后，且在公司进行推广产品评审前，应配备实验室主任1人、专业资格的实验员1人、文员1人、检验员1人、制样员1人。以满足评审及更高层次检验实验要求。

六、附件资料：

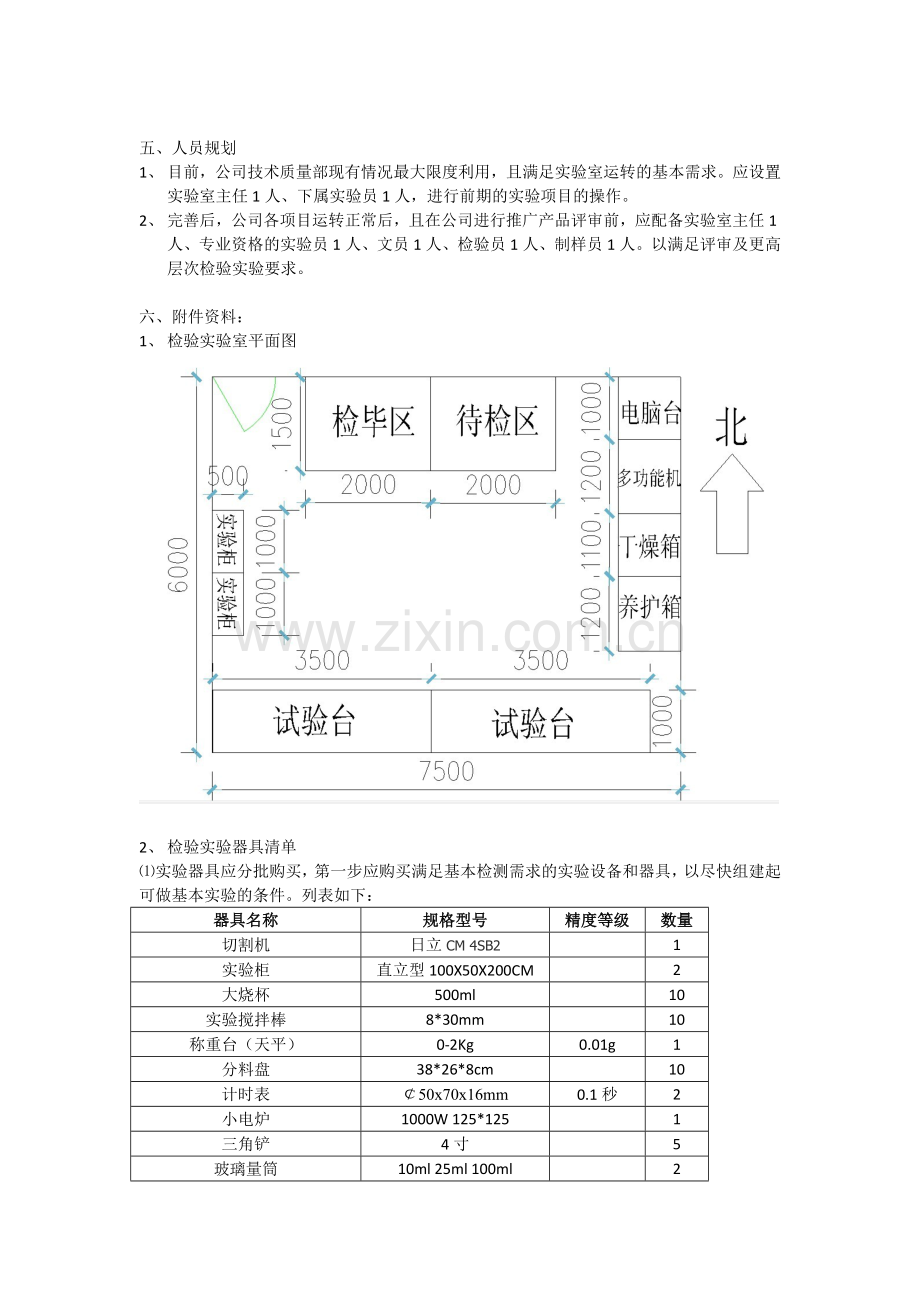

1、 检验实验室平面图

2、 检验实验器具清单
⑴实验器具应分批购买，第一步应购买满足基本检测需求的实验设备和器具，以尽快组建起可做基本实验的条件。列表如下：
器具名称
规格型号
精度等级
数量
切割机
日立CM 4SB2

1
实验柜
直立型100X50X200CM

2
大烧杯
500ml

10
实验搅拌棒
8*30mm

10
称重台（天平）
0-2Kg
0.01g
1
分料盘
38*26*8cm

10
计时表
￠50x70x16mm
0.1秒
2
小电炉
1000W 125*125

1
三角铲
4寸

5
玻璃量筒
10ml 25ml 100ml

2
不锈钢取样铲
中号

2
广口瓶
125ml 250ml

20
游标卡尺
0~150mm
0.1mm
2
游标卡尺
0~300mm
0.1mm
2
钢卷尺
5m
1mm
4
钢直尺
0~500mm
1mm
2
角尺
0~300mm
1mm
2
千分尺
0~25mm
0.01mm
2
外墙保温材料多功能拉拔仪
0-6KN
1%
1
数显电热鼓风干燥箱
0-200℃
1℃
1
多功能粘结强度检测仪
0-6KN
1%
1
⑵实验室的第二步购买计划应当满足“安徽省住宅产业化促进中心”的实验设备配备要求，申请购买更高级别的实验设备。列表如下：
器具名称
规格型号
精度等级
数量
标准养护箱

1℃
1
建筑材料多功能试验机
0---10000N
1级
1
专业实验台
组

2

3、 人员结构图
⑴投产前人员结构图
实验室主任
（陈创新）暂兼
实验员
（陈海波）暂兼

⑵评审前人员结构图
实验室主任
文员
制样员
检验员
实验员

4、 实验室规章
检测实验室管理制度
一、设备仪器管理制度
为确保仪器设备正常运转并处于完好状态，特制定以下制度。
1、重精密仪器、通用设备由专人集中管理，应经常保持完好状态。
2、设备仪器使用时，必须填写使用记录，由主管人员和使用人员双方检验后方可使用。用完后双方当面验收，如有损坏须经本室负责人员签署处理意见后，酌情处理。
3、仪器设备及低耗品实行分别管理，如有损坏或丢失应及时上报负责人员。除熟练掌握操作方法外，还应了解其工作原理以保养维修，并定期对设备仪器进行检修，保证正常使用。
4、所有仪器设备未办理有关手续，一律不准携出或让外单位人员使用，违反规定者责任自负。
二、实验室规则
1、任何人员进实验室做实验必须征得实验室同意，提前预约登记。使用时必须填写使用记录。用完后双方当面验收，如有损坏须经本室负责同志签署处理意见后，酌情处理。
2、爱护仪器设备，严格按操作规程使用，详细记录。
3、珍惜实验物品，特殊化学试剂控制使用。
4、切实注意安全，控制水、电、气的使用，不允许私自拉电线。
5、保持良好的工作环境，保持清洁卫生。
三、实验室工作人员职责
1、实验室工作人员负责实验室管理（水电暖、消防安全、环境卫生等），及本科生、研究生实验室内管理工作。
2、完成学院、实验室安排的教学实验任务及与之相关的其他工作。
3、参加实验技术开发及实验中心安排的科研、科技服务工作。
4、承担大型仪器及常规仪器设备管理、维护、使用。
5、按工作要求负责室内维修改造、房产及家具管理。
6、接受学校、学院、工会安排组织的其他工作。
四、学生实验守则
1、按时入室、不迟到、不早退。
2、实验前要做好预习，实验中要严肃、认真、独立的完成实验内容。
3、室内禁止吸烟、乱丢杂物，实验中要保持安静，严禁嬉笑打闹。
4、听从教师指导，按操作规程使用仪器设备，不准动用本次实验以外的物品，以免发生意外。
5、实验完毕，将仪器设备恢复原位并搞好清洁卫生，经指导教师检查后方可离开。
6、损坏实验物品，酌情赔偿。
五、实验室安全制度
1、非本室人员，未经许可，不得进入室内。
2、使用仪器设备前，要先了解仪器设备的性能，熟悉操作规程否则不准动用，仪器设备使用后要整理复位。
3、室内的设备装置需摆放整齐、有序、有间隙，附近不得堆放易燃杂物。电器、电线布置要规范。
4、检查、维修仪器设备时，要注意安全，不准带电检修。
5、严禁私自拉设电源线，室内严禁明火，严格控制使用电炉。
6、易燃、易爆、剧毒物品要严格使用制度，要随用随领，特殊情况有少量剩余要双人双锁管理，有害气体需要及时排出。
7、需要长期连续运转的实验设备，要向实验室报告。设备运转中要有人值守。
8、时刻提高警惕、防火、防盗、防爆炸、防破坏，下班后要关好门窗、水源、电源。各室钥匙 允许不得私自配置。
9、警惕火灾、防火器材要定期检查，保证完好，能正确使用灭火器材。
六、实验室消防安全制度
为了确保财产安全，把实验室防火责任和岗位防火责任落到实处，查堵火灾隐患，特别制定以下规定。
1、实验室主任负责防火、安全、教育工作，安全员负责日常巡视、检查工作。
2、消防器材定点定人安放，不得私自随意挪动，谁主管谁负责。
3、实验室定期组织防火安全检查，发现火险隐患，及时向安全员报告并马上处理。
4、严禁私自接、拉电源线，严格电炉使用管理规定。
5、大功率用电设备，使用前需征得主管人员同意，工作时间不得离人，如需连续使用须经安全员检查后进行。
6、对忽视防火工作，冒险作业，违反制度且不听劝阻者，除批评教育外，按《消防条例》规定办理。

5、 设备操作规程
游标卡尺 操作指导书
运行检查
在每天使用之前，要先检查游标卡尺的零刻度是否对齐，刻度是否清晰可见，挪动是否顺畅，是则该卡尺可正常使用，否则需将该卡尺进行维修或更换新的计量有效的卡尺，并按运行检查规定中的仪器失效处理方法进行。
使用
用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪之间，当与量爪紧紧相贴时，即可读数。
读数步骤
第一步，根据副尺零线以左的主尺上的最近刻度读出整数。
第二步，根据副尺零线以右与主尺某一刻线对准刻线乘以0.02读出小数。
第三步，将上面的整数和小数两部分相加即得总尺寸。
注意事项：
卡尺使用完后应存放入盒中，并避免放置在灰尘、潮湿，过冷过热与含有酸碱蒸汽的环境当中。
使用时需戴手套。
螺旋测微器 操作指导书
构造及各部分主要用途
螺旋测微器也称千分尺，它主要由主尺和螺旋尺组成，其各部分名称及主要用途是：①主尺：用于读取固定刻度所显示的最大毫米刻度数(包括0.5毫米)；②螺旋尺:用于读取主尺上固定刻度的水平线对应的螺旋尺上可动刻度的刻度(包括估读)；③旋钮：用于紧固被测物；④微调旋钮：用于可动尺的微调；⑤测微螺杆；⑥小砧。如下图所示：

原理及使用
螺旋测微器的精度：螺旋测微器是利用将直线距离转化为角位移的原理制成的。主尺上的固定刻度的最小分度值为0.5mm，螺旋尺即可动刻度共有50个分度，当可动刻度尺旋转一周时，它在主尺上前进或后退一个刻度0.5mm，则可动刻度每转过一个分格时，可动小砧前进或后退0.01mm，所以它测量的长度可达到精度为0.01mm。
使用及读数方法：将待测物放在两小砧之间，然后用旋钮将被测物紧固，再用微旋钮调整，直至发出“嗒嗒”声后读数。先读固定尺读数，要读出整毫米刻度，要注意有无半毫米刻度出现，再读出固定刻度上的水平线对应的可动刻度尺上的读数(要有估读数据)，将此数乘以0.01后与固定刻度上的读数相加即得到最后读数。
螺旋测微器的读数可用公式x=(a+0.01k) mm表示，x为最后读数，a为固定刻度尺读数，k为可动刻度尺上的读数。
电子天平 操作指导书
开机
先将天平主机后端的电源开关关掉，将电源线插入220∨/50HZ。
打开天平主机后端的电源开关，显示屏显示天平的称量模式后，在进行称量之前必须预热10-30分钟。
称量
在开机预热稳定后，显示屏显示天平的称量模式“0.”“0.0”“0.00”。
将被称物置于称盘上并从显示窗口读取称量值。
小数点闪烁时表示传感器还未稳定工作，不闪烁表示传感器工作已经稳定，可进行精确的感量称量。
去皮
被称物如需要放在容器中进行称量，去皮是把容器的重量从称盘上的总重量中去除。
置空容器于称盘上，待显示稳定后按一下去皮/校准键回零，即以去皮。
当被称物加入容器后，显示的是物质的净重。皮重被保留直到再次按去皮/校准键。
注意事项
工作台要平整稳定。
不能放置于有强电磁场干扰的地方。
不能在有震动、腐蚀、气流变法和温度速变的地方。
多功能粘结强度拉拔仪 操作指导书
饰面板粘结力试验的一般操作程序
仪器准备 → 饰面板准备 → 粘结标准块 → 安装仪器 → 粘结力试验
检测仪器、工具及材料应符合下列要求
标准块尺寸（100㎜×100㎜）应与试样规格相同。
游标卡尺的精度为0.02㎜。
手持切割锯采用树脂安全锯片。
302/303改性丙烯酸脂胶粘剂（AB胶）比例1：1或环氧系粘结剂，宜采用型号为914的快速粘结剂。
断缝应符合下列要求
饰面板切割尺寸应与标准块相同。
饰面板切割深度应一致。
标准块粘贴应符合下列要求
标准块粘贴饰面板表面应清除污垢并保持干净。
粘结剂应搅拌均匀、随用随配、涂布均匀，涂层厚度不大于1㎜。
在饰面板上粘贴标准块时，粘结剂不应粘污相邻面板。
粘结剂硬化前的养护时间，应在12小时以上。
拉拔仪的安装测试
测试前，在标准块上安装带有万向接头的拉力杆。
安装专用穿心式千斤顶，使拉力杆通过穿心式千斤顶中心与标准块垂直。
调整千斤顶活塞，使活塞升出2㎜左右，将粘结力峰值记录仪调零，再拧紧拉力杆螺母。
测试饰面板粘结力时，匀速摇动手柄升压，直至饰面板剥离，此时强度检测仪的记录的粘结力峰值即是粘结力值。
测试后降压至千斤顶复位，取下拉力杆螺母拉杆。
粘结强度计算：R=X/S 式中R--粘结强度（MPa），精确至0.01MPa；X--粘结力读数（1N）；S—试样受拉面积（㎜）。
标准块处理应按下列要求进行
粘结力测试完毕，应把标准块放在电热器上烧熔粘结剂，并将表面粘结剂清理干净。
待标准件冷却后，应用50号砂纸磨擦表面至出现光泽。
应将标准块放置在干燥处，使用前应检查表面，并清除锈迹等。
多功能粘结强度检测仪 操作指导书
一、仪器操作程序：
仪器准备→试件及辅助工具准备→安装仪器及试件→拉拔力试验
二、测量前准备：
1、准备好待测试件。如：砌块、锚栓、锚钉。
2、准备好常用辅助工具。如：锤子、冲击钻、螺丝刀等。
3、检查仪表电源，使用前保证电量充足。
三、操作方法、步骤及注意事项：
1、用冲击钻选择适当的钻头按照施工要求在墙体或砌块上钻孔。注意预留拉拔仪两边支角的位置。
2、将锚栓锚固在墙体或砌块上。
3、连接仪器与锚栓/铆钉，选择适当的卡片，卡住铆栓或铆钉，连接受力点需与拉力方向一致。
4、连接传感器，打开电源。按置零键（注意：要按住2-3秒）出现“clear ok”，再出现00.000，表示已清零。这时再按向上箭头峰值保持（右侧 “﹡”显示），如果再按向上箭头则取消峰值保持。
5、操作时摇杆应缓慢匀速摇动，直至数值不再增加时，此时显示的峰值即是拉拔力值。测量第二组时需缓慢摇下拉力杆至适当位置。
6、在测量下一组数据时也可直接按向上箭头进行清零，再按向上箭头进入峰值状态，继续测量，按存贮键则对数值进行存贮。
实验结束，关闭传感器电源。
注意事项：结束时应将仪器清理干净放入仪器箱中，防止仪器因脏污影响下次使用。
四、技术参数：
测力范围：0~5KN
行程：100mm
测量精度：≤±1﹪
最小分辨率：1N
峰值保持：正峰值保持
数据保存：可存储50个数据
使用环境：温度0~45℃ 温度﹤85﹪
多功能墙体材料试验仪 操作指导书
构造及各部分主要用途
240*128大屏幕液晶显示，数字键盘。
二路分时压力传感器输入通道，可以配置不同的量程完成不同功能的试验。
二路位移传感器输入，并可以单独同时使用。
电机控制输出：单相输出〈换相输出〉三相输出可选。
限位输入：二路〈TTL电平输入〉
内置RS232C通讯口，可以与PC机通讯。
内置USB主机接口，可以连接U盘和USB喷墨打印机。
具有并行微型打印机。
内置高可靠性的铁电存储器，可以保存试验数据。
操作使用方法
菜单按钮：用于弹出主菜单，当处于功能选择界面下时，按下“菜单按钮”弹出“系统设置”和“数据查看”菜单。当处于临界面时按下“菜单按钮”时弹出“存储”“打印”菜单。当主菜单被弹出后右侧按键功能被定义成菜单显示的功能。
数字按钮：数字按钮配合删除键，回车键用来完成压力，位移停机点的设置，只有在设置界面下设置压力位移停机时，数字键才有效。
试验操作按钮：“试验”“停止”键，“试验”键用于在试验界面下启动或者暂停试验，如果需要中断试验，按下“停止”键，即可停止电机运转。
电机操作按按扭：“上升”“下降”键用于在非试验状态下操作电机运行，按“停止”键即可停止电机运转。
泡沫板拉力试验、泡沫板压缩试验、抗折试验、抗剪切试验、网格布拉力试验具体方法见附图。
数据存储 查看 打印
在操作完成后将要存储，查看并打印出所得出的相关数据。
存储，在任何试验界面下，按“菜单”键弹出主菜单，按下“存储”键进入存储界面，可以将数据存储到仪器内部铁电存储器。
查看，在功能选择界面下按下“菜单”键，选择“查看数据”进入数据查看界面下，在数据查看界面下可以查看试验结果。
打印,在试验界面下按下“菜单”键，弹出“存储”“打印”菜单，选择“打印”即可进入打印显示页面。
设备维护及注意事项
正确按照说明程序来操作
定时检查设备的运作使用情况，是否一切正常。
试验参数是设置好的，在使用过程中不需要去改置或重新设置。
注意安全操作，小心电源。附图：
