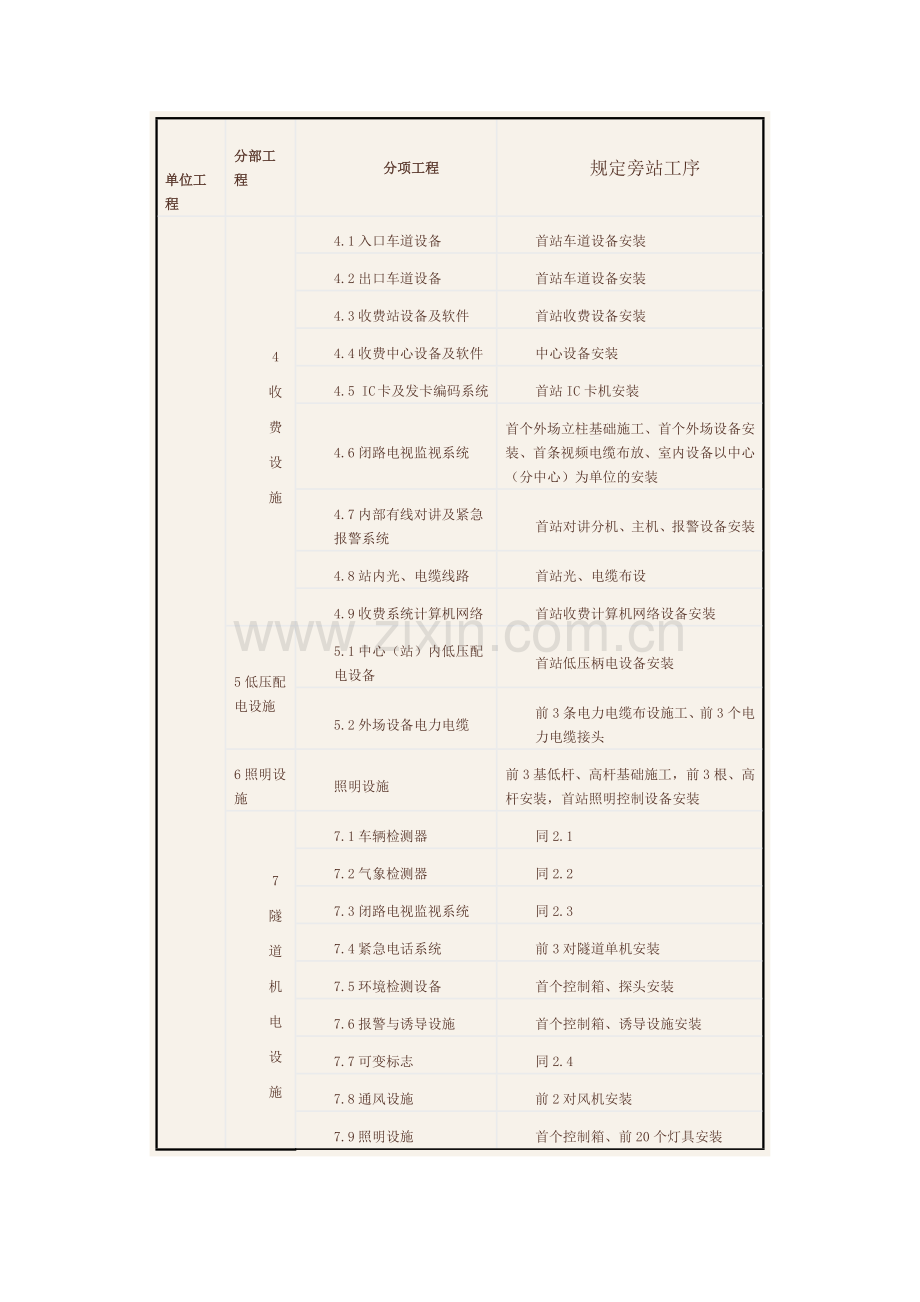

机电工程监理旁站工序/部位一览表
单位工程
分部工程
分项工程
规定旁站工序
机电工程
2
监
控
设
施
2.1车辆检测器
首个线圈、控制机箱安装
2.2气象检测器
首件外场设备、控制机箱安装
2.3闭路电视监视系统
首个外场立柱基础施工、首个外场设备安装、首条视频电缆布放、室内设备以中心（分中心）为单位的安装
2.4可变标志
可变情报板、首个可变标志基础施工，可变情报板、首个可变标志外场安装
2.5光、电缆线路
前5条光、电缆布设施工、光缆接头和前5个电缆接头
2.6监控中心设备安装及软件调测
设备平面位置确定
2.7 地图板
机架安装
2.8 大屏幕投影系统
机架安装、屏幕拼接
2.9计算机监控软件与网络

3
通
信
设
施
3.1通信管道与光电缆线路
首区段管道、首个人(手)井施工，前5条光、电缆布设施工，前5个电缆接头、光缆接头
3.2光纤数字传输系统
首站安装
3.3程控数字交换系统
首站安装
3.4紧急电话系统
前3对外场单机安装和首个控制台安装
3.5无线移动通信系统
基站设备安装
3.6通信电源
     首站设备安装

单位工程
分部工程
分项工程
规定旁站工序

4
收
费
设
施
4.1入口车道设备
首站车道设备安装
4.2出口车道设备
首站车道设备安装
4.3收费站设备及软件
首站收费设备安装
4.4收费中心设备及软件
中心设备安装
4.5 IC卡及发卡编码系统
首站IC卡机安装
4.6闭路电视监视系统
首个外场立柱基础施工、首个外场设备安装、首条视频电缆布放、室内设备以中心（分中心）为单位的安装
4.7内部有线对讲及紧急报警系统
首站对讲分机、主机、报警设备安装
4.8站内光、电缆线路
首站光、电缆布设
4.9收费系统计算机网络
首站收费计算机网络设备安装
5低压配电设施
5.1中心（站）内低压配电设备
首站低压柄电设备安装
5.2外场设备电力电缆
前3条电力电缆布设施工、前3个电力电缆接头
6照明设施
照明设施
前3基低杆、高杆基础施工，前3根、高杆安装，首站照明控制设备安装
7
隧
道
机
电
设
施
7.1车辆检测器
同2.1
7.2气象检测器
同2.2
7.3闭路电视监视系统
同2.3
7.4紧急电话系统
前3对隧道单机安装
7.5环境检测设备
首个控制箱、探头安装
7.6报警与诱导设施
首个控制箱、诱导设施安装
7.7可变标志
同2.4
7.8通风设施
前2对风机安装
7.9照明设施
首个控制箱、前20个灯具安装
7.10消防设施
首个隧道系统设施安装和管道试压
7.11本地控制器
首个控制器安装
7.12隧道监控中心计算机控制系统
中心设备安装
7.13隧道监控中心计算机网络
中心设备安装
7.14低压供配电
前5个低压供配电柜安装，前3条电缆布设和电缆接头
