试水试风作业标准.doc

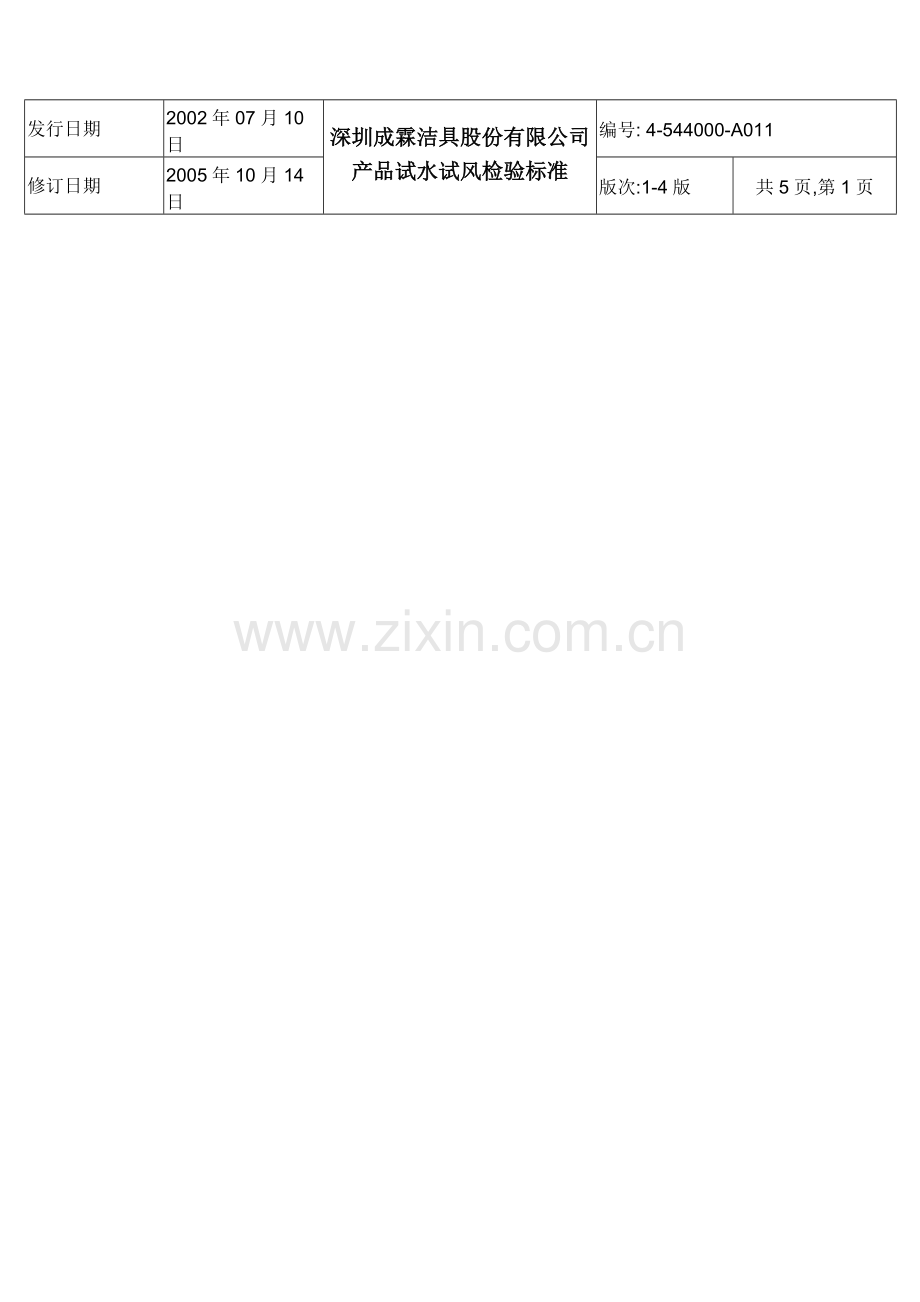

发行日期
2002年07月10日
深圳成霖洁具股份有限公司
产品试水试风检验标准
编号: 4-544000-A011
修订日期
2005年10月14日
版次:1-4版
共5页,第1页

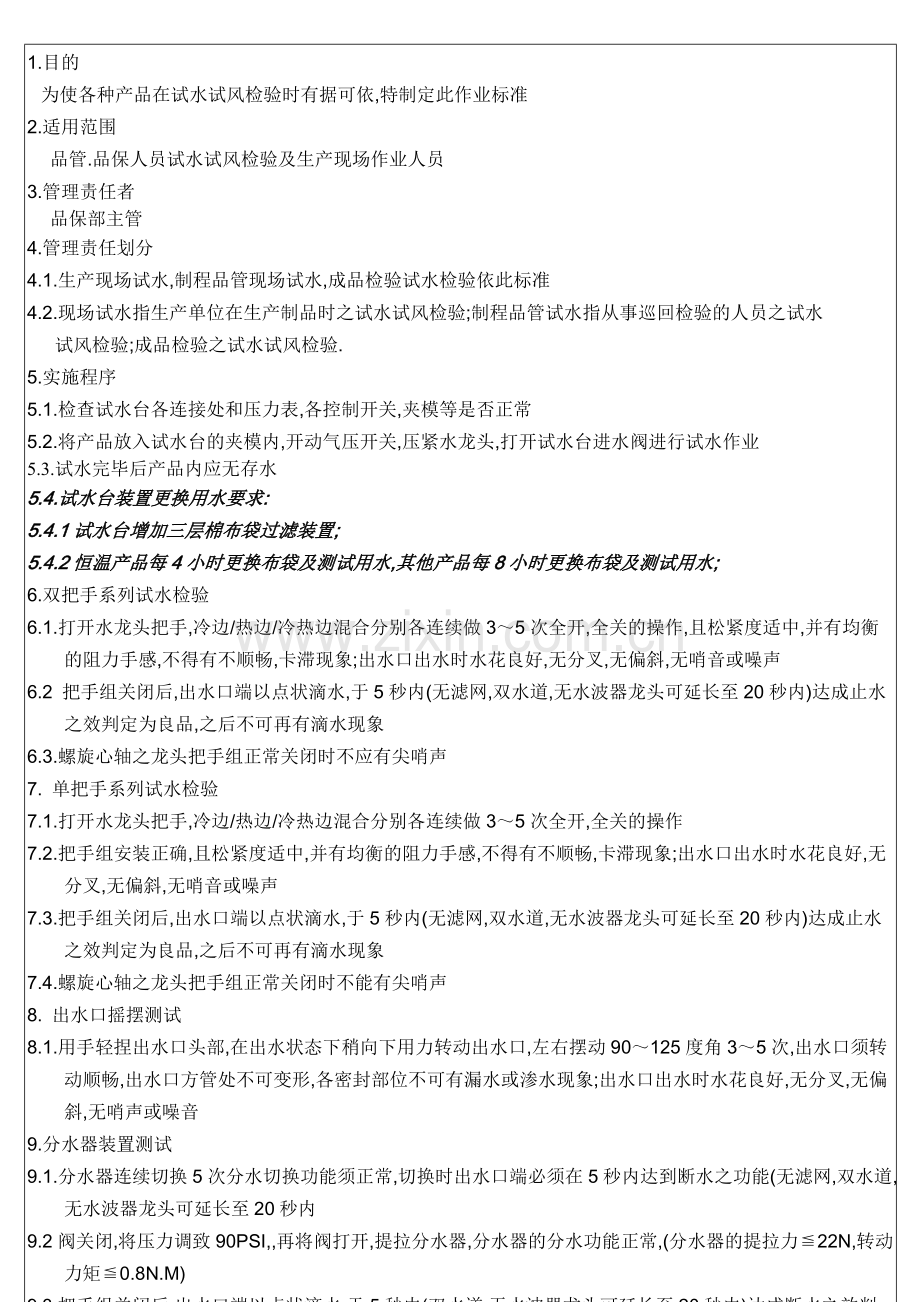

1.目的
为使各种产品在试水试风检验时有据可依,特制定此作业标准
2.适用范围
品管.品保人员试水试风检验及生产现场作业人员
3.管理责任者
品保部主管
4.管理责任划分
4.1.生产现场试水,制程品管现场试水,成品检验试水检验依此标准
4.2.现场试水指生产单位在生产制品时之试水试风检验;制程品管试水指从事巡回检验的人员之试水
试风检验;成品检验之试水试风检验.
5.实施程序
5.1.检查试水台各连接处和压力表,各控制开关,夹模等是否正常
5.2.将产品放入试水台的夹模内,开动气压开关,压紧水龙头,打开试水台进水阀进行试水作业
5.3.试水完毕后产品内应无存水
5.4.试水台装置更换用水要求:
5.4.1试水台增加三层棉布袋过滤装置;
5.4.2恒温产品每4小时更换布袋及测试用水,其他产品每8小时更换布袋及测试用水;
6.双把手系列试水检验
6.1.打开水龙头把手,冷边/热边/冷热边混合分别各连续做3～5次全开,全关的操作,且松紧度适中,并有均衡的阻力手感,不得有不顺畅,卡滞现象;出水口出水时水花良好,无分叉,无偏斜,无哨音或噪声
6.2 把手组关闭后,出水口端以点状滴水,于5秒内(无滤网,双水道,无水波器龙头可延长至20秒内)达成止水之效判定为良品,之后不可再有滴水现象
6.3.螺旋心轴之龙头把手组正常关闭时不应有尖哨声
7. 单把手系列试水检验
7.1.打开水龙头把手,冷边/热边/冷热边混合分别各连续做3～5次全开,全关的操作
7.2.把手组安装正确,且松紧度适中,并有均衡的阻力手感,不得有不顺畅,卡滞现象;出水口出水时水花良好,无分叉,无偏斜,无哨音或噪声
7.3.把手组关闭后,出水口端以点状滴水,于5秒内(无滤网,双水道,无水波器龙头可延长至20秒内)达成止水之效判定为良品,之后不可再有滴水现象
7.4.螺旋心轴之龙头把手组正常关闭时不能有尖哨声
8. 出水口摇摆测试
8.1.用手轻捏出水口头部,在出水状态下稍向下用力转动出水口,左右摆动90～125度角3～5次,出水口须转动顺畅,出水口方管处不可变形,各密封部位不可有漏水或渗水现象;出水口出水时水花良好,无分叉,无偏斜,无哨声或噪音
9.分水器装置测试
9.1.分水器连续切换5次分水切换功能须正常,切换时出水口端必须在5秒内达到断水之功能(无滤网,双水道,无水波器龙头可延长至20秒内
9.2阀关闭,将压力调致90PSI,,再将阀打开,提拉分水器,分水器的分水功能正常,(分水器的提拉力≦22N,转动力矩≦0.8N.M)
9.3.把手组关闭后,出水口端以点状滴水,于5秒内(双水道,无水波器龙头可延长至20秒内)达成断水之效判定为良品,之后不可再有滴水现象

核 决

审 核

拟 定
胡立华
GUSZ-B032-00-03

发行日期
2002年07月10日
深圳成霖洁具股份有限公司
产品试水试风检验标准
编号: 4-544000-A011
修订日期
2005年10月14日
版次:1-4版
共5页,第2页
10.恒温系列龙头试水检验
10.1.将产品装上恒温专用试水台试水,当指示灯(绿)灯亮,判定为合格
10.2.将产品装上恒温专用试水台试水,当指示灯(红)灯亮,判定为不合格
10.3.具体操作见试水台作业指导书
10.4.静态密封性功能测试(见<<生产组立试水检验标准>>)
11.抽取式花洒试水检验
11.1.花洒(单件)试水测试:动态水压8～10psi之间,切换至水波器出水,或切换至花洒出水时,水波器10秒内无滴水或线状连续滴水现象可判为合格,10秒后仍呈滴水或线状连续滴水现象,判定为分水功能失效,即为不合格
11.2.抽取式本体抽真空测试,在其气压1.5～2.0kg/c㎡时,维持3～5秒,压力表指针无下降即为良品
12.试风检验
12.1.关闭试水台水阀,吹净水龙头内水份,气压5～7kg/c㎡
12.1.1.8”单8”双.4”单4”双龙头在吹净水龙头内水份时,将出水口左右摆动3～5次,冷热边把手混合分别各连续做3～5次全开,全关的操作,吹气时间维持5～7秒
12.1.2.恒温二 三孔龙头在吹净水龙头内水份时.把手分别连续做3～5次全开,全关的操作,吹气时
间维持8～10秒
12.2.关闭产品把手,打开气阀,在其气压1.5kg/c㎡～2.0kg/c㎡之间,压力表维持3～5秒,指针无下
降即为良品
13.电子感应面盆龙头试水检验
13.1.接通电源和水源后,在20psi～125psi的动压下,以手掌置于电眼前方,控制范围在5cm～30cm
时,感应灯亮且1秒钟出水
13.2.感应时间<60秒时,手掌离开感应范围3秒钟后感应灯熄且自动断水
13.3.感应时间≧60秒时,自动断水时间在60秒钟,但感应灯继续点亮,直到手掌离开感应范围3秒钟后,感应灯熄,下一次感应才能重新开始
13.4.连续感应3～5次,出水口出水时应水花良好,无断续、分叉、偏斜现象,且无哨音或噪音
14.单独塑料淋喷头,金属淋喷头试水试风见<<花洒试水及水花检验标准>>
15.机加，焊接产品试气气压为5～7kg/c㎡，产品沉入水中3～5秒钟，气压表指针无下降即为良品.
16.本标准使用于通用产品类之试水试风作业检验，如有特殊产品本标准未规范的，以开发给出的检验标准为准.

核 决

审 核

拟 定
胡立华
GUSZ-B032-00-03

发行日期
2002年07月10日
深圳成霖洁具股份有限公司
产品试水试风检验标准
编号: 4-544000-A011
修订日期
2005年10月14日
版次:1-4版
共5页,第3页
制程品管现场试水检验标准
地区
测试条件
适用类别
使用工具
责任担当
检验
方式
检验频率
允收标准
北
美
1.使用性能操作测试:
静态水压180±10psi, 动态水压:20～125 psi(不同压力段分别试水)
a.b.c
试水台
品管

抽检

5pcs/批
AC=0,RE=1
不可漏水,
出止水正常
2.真空破坏器:
静态水压180±10psi,动态水压130±10psi(组装于龙头上一起试水)
C
试水台
品管

抽检
5pcs/批
AC=0,RE=1
不可漏水,
分水切换正常
3.喷枪头组(含抽取式出水口花洒)
动态水压:20～125psi
(不同压力段与水龙头组装一起分段试水)
C
试水台

品管

抽检
2pcs/周
AC=0,RE=1
不可漏水,
分水切换正常
4.浴用带花洒组的龙头
4. 静态水压:180±10psi(静压)
4.2.静态水压:80±10psi(静压)
a
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水
5.阀关闭,静态水压200±10psi维持1分钟
a.b.c
试水台
品管
抽检
1pcs/周
AC=0,RE=1
不可漏水
6.阀打开,封闭出水口末端,静态水压100psi+10psi,维持5分钟
a.b.c
试水台
品管

抽检
1pcs/周
AC=0,RE=1
不可漏水
7.阀打开,动态水压130±10psi,维持1分钟
a.b.c
试水台
品管
抽检
1pcs/周
AC=0,RE=1
不可漏水
8.出水口类试水:
8.1.除浴用出水口外的出水口,静态压力:200±10psi
8.2.带前后提拉杆出水口,静态压力:20～125 psi
适用于各种出水口
试水台

品管

抽检
5pcs/批
AC=0,RE=1
不可漏水
9.连接管以100psi±10psi冷水静压,维持1小时,再以290psi±10psi
冷水静态压力维持1分种
a.b.c
高压
测试机
品管

抽检/送样
1pcs/周
AC=0,RE=1
不可漏水
10.恒温水龙头恒温阀测试
a
恒温
测试机
品管
抽检/送样
1pcs／周
AC=0,RE=1
温度变化差不大于+2℃,冷边压力为0时,流量≦1.5L/min
欧洲

内销

英国
10.静态水压:1.6Mpa(230±10psi)维持1分钟(动压不限)
a.b.c
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水
出水.止水及功能正常
11.动态水压试验:0.05Mpa(7psi~9psi), 维持1分钟(带起泡器)
12.静态水压试验: 0.05Mpa(7psi~9psi), 维持1分钟(不带起泡器,动压不限)
13.冷热隔墙(冷热边分别试水)静压0.4Mpa(58psi±5psi),维持1分钟
a.b.c
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可泄漏
14.静态水压:出水口关闭,阀打开,在0.4Mpa(58psi±5psi)压力下,维持1分钟
15.浴用带花洒组的龙头(出水在花洒边时)
15.1.静态水压:180±10psi(静压)
15.2.静态水压:80±10psi(静压)
a
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水
澳洲
16.水龙头类:
16.1.静态水压:1.26 Mpa(180+10psi), 维持1分钟,做开关水测试
16.2.静态水压:阀关闭2Mpa(295+10psi),维持1分钟
16.3.动态水压:0.05 Mpa(7psi~9psi) 维持1分钟
a.b.c
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水,出水止水功能正常
17.浴用带花洒组的龙头(出水在花洒边时)
17.1.静态水压:180±10psi(静压);
17.2.静态水压(低压)80±10ps(静压)
a
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水
墨西哥
18.水龙头类:
静态水压试验:180+10psi(动态水压不限制)维持1分钟,做开关水测试.
a.b.c
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水,出水止水功能正常
19.浴用带花洒组的龙头(出水在花洒边时)
19.1.静态水压:180±10psi(静压)
19.2.静态水压(低压)80±10ps(静压)
a
试水台
品管
抽检
2pcs/批
AC=0,RE=1
不可漏水
备注
1.产品类别(a浴室供水装置 b面盆供水装置 c厨房供水装置) 其中a类动态压力差不限制(不含普遍圆盘二三孔)
2.标准依据:CSA B125、ASME A112.18.1、EN817、GB/T18145
3.动压指的是阀打开状态下的水压
4.客户有特别要求的依客户要求

核 决

审 核

拟 定
胡立华
GUSZ-B032-00-03
发行日期
2002年07月10日
深圳成霖洁具股份有限公司
产品试水试风检验标准
编号: 4-544000-A011
修订日期
2005年10月14日
版次:1-4版
共5页,第4页
地区
测试条件
适用
类别
使用工具
责任担当
检验方式
检验频率
允收标准
北美
1.使用性能操作测试:
静态水压:180±10psi, 动态水压:20 ～125 psi(不同压力段分别试水)
a.b.c
试水台
品保

抽检
5pcs/批
AC=0,RE=1
不可漏水,
出止水正常
2.真空破坏器:
静态水压:180±10psi, 动态水压:130±10psi(组装于龙头上一起试水)
c
试水台
品保
抽检
2pcs/批
AC=0,RE=1
不可漏水,
出止水正常
3.喷枪头组(含抽取式出水口花洒)
动态水压:20～125psi (不同压力段与水龙头组装一起分段试水
c
试水台
品保

抽检
2pcs/批
AC=0,RE=1
不可漏水,
出止水正常
4.浴用带花洒组的龙头(出水在花洒边时)
4.1.静态水压:180±10psi(静压)
4.2.静态水压(低压)80±10ps(静压)
a
试水台

品保

抽检
2pcs/批
AC=0,RE=1
不可漏水
5.阀关闭,静态水压200±10psi维持1分钟
a.b.c
试水台
品保
抽检
1pcs/周
AC=0,RE=1
不可漏水
6.阀打开,封闭出水口末端,静态水压100psi±10psi,维持5 分钟
a.b.c
试水台
品保
抽检
1pcs/周
AC=0,RE=1
不可漏水
7.阀打开,动态水压130±10 psi,维持1分钟
a.b.c
试水台
品保
抽检
1pcs/周
AC=0,RE=1
不可漏水
8.出水口类试水: 静态压力:200±10psi
(动态压力差不限制)
适用于各类出水口
试水台
品保

抽检
2pcs/批
AC=0,RE=1
不可漏水
欧洲

内销

英
国
9.静态水压:1.6Mpa (230±10psi),维持1分钟(动态水压不限制)
a.b.c
试水台
品保
抽检
2pcs/批
AC=0,RE=1
不可漏水
出水.止水及功能正常
10.动态水压试验:0.05Mpa(7psi~9psi), 维持1分钟(带起泡器)
11.静态水压试验: 0.05Mpa(7psi~9psi), 维持1分钟(不带起泡器,动压不限)
12.冷热隔墙(冷热边分别试水):
静压0.4Mpa(58psi±5 psi), 维持1分钟
a.b.c
试水台
品保
抽检
2pcs/批
AC=0,RE=1
不可泄漏
13.静态水压:出水口关闭,阀打开,在0.4Mpa(58psi±5 psi)压力下,维持1分钟
14.浴用带花洒组的龙头(出水在花洒边时)
14.1.静态水压:180±10psi(静压)
14.2.静态水压(低压)80±10ps(静压)
a
试水台

品保

抽检
2pcs/批
AC=0,RE=1
不可漏水
澳洲
15.水龙头类:
15.1.静态水压:1.26 Mpa(180+10psi), 维持1分钟,做开关水测试
15.2.静态水压试验:阀关闭2Mpa(295+10psi),维持1分钟
15.3.动态水压:0.05 Mpa(7psi~9psi) 维持1分钟
a.b.c
试水台
品保
抽检
2pcs/批
AC=0,RE=1
不可漏水
出水.止水及功能正常
16.浴用带花洒组的龙头(出水在花洒边时)
16.1.静态水压:180±10psi(静压)
16.2.静态水压(低压)80±10ps(静压)
a
试水台

品保

抽检
2pcs/批
AC=0,RE=1
不可漏水
墨西哥
17.水龙头类:
静态水压试验:180+10psi(动态水压不限制)维持1分钟,做开关水测试.
a.b.c
试水台
品保
抽检
2pcs/批
AC=0,RE=1
不可漏水,出水止水功能正常
18.浴用带花洒组的龙头(出水在花洒边时)
18.1.静态水压:180±10psi(静压)
18.2.静态水压(低压)80±10ps(静压)
a
试水台

品保

抽检
2pcs/批
AC=0,RE=1
不可漏水
备注

1.产品类别(a浴室供水装置 b面盆供水装置 c厨房供装置) 其中a类动态压力差不限制
2.标准依据:CSA B125、ASME A112.18.1、EN817、GB/T18145、BS541
3.动压指的是阀打开状态下的水压
4.客户有特别要求的依客户要求

成品试水检验标准
核 决

审 核

拟 定
胡立华
GUSZ-B032-00-03
发行日期
2002年07月10日
深圳成霖洁具股份有限公司
产品试水试风检验标准
编号: 4-544000-A011
修订日期
2005年10月14日
版次:1-4版
共 5页,第 5页
生产线组立试水检验标准
地区
测试条件
适用类别
责任担当
判定标准
北美
1.恒温龙头控温性能测试:在专用试水台进行检测
a
组立试水员
绿灯为合格
红灯为不合格
2.水龙头类:
2.1.静态水压:180±10psi,动态水压:130±10psi
2.2.带八双分水器龙头低压试水:25+5psi
a.b.c
组立试水员
1.产品各部位不可漏水.漏气
2.出水.止水及功能须正常.
3.喷枪头组(含抽取式出水口花洒):
动态水压(低压):25±5psi ,静态水压(静压):130±10psi
(与水龙头组装一起试水)
c
组立试水员
4.浴用带花洒组的龙头(与花洒组装一起试水)
4.1.静态水压:180±10psi(静压)
4.2.静态水压(低压)80±10ps(静压)
a
组立试水员
5.出水口类试水:
静态密封水压:200±10psi(动态压力不限制)
适用于各类出水口
组立试水员
6.铜管类试气压
6.1.气压为5kg/c㎡～7 kg/c㎡维持3～5秒
适用于各类铜管类
组立试水员
7.控温阀试水:
7.1.静态水压:180±10psi,(静压),动态水压:130±10psi
a
组立试水员
欧洲
﹑
内销
﹑
英国
8.水龙头类:
8.1.静态密封水压试验:1.6Mpa (230psi±10psi),维持10秒钟,(动态水压不限制)
8.2.动态水压试验:0.05Mpa(7psi~9psi),维持10秒钟(带起泡器产品)
8.3.静态水压试验: 0.05Mpa(7psi~9psi), 维持10秒钟(非带起泡器产品,动压不限)
8.4.冷热隔墙(冷热边分别试水):静压0.4Mpa (58psi±5psi),维持10秒钟
8.5.静态水压:出水口关闭,阀打开,在0.4Mpa(58psi±5psi)压力下,维持10秒钟
8.6.手动分水器静压试验:低压0.02Mpa(3psi~5psi),高压0.5Mpa(70psi±5psi)
8.7.自动分水器动压试验:低压0.05Mpa(7psi~9psi),高压0.5Mpa(70psi±5psi)
a.b.c
组立试水员
9.浴用带花洒组的龙头(与花洒组装一起试水)
9.1.带金属花洒:180±10psi(静压) ,动态压力不限制
a
组立试水员
澳洲
10.水龙头类:
10.1.静态水压:1.26Mpa(180+10psi), 维持10秒钟,做开关水测试
10.2.静态水压试验:阀关闭2Mpa(295psi±10psi),维持10秒钟
10.3.动态水压:0.05Mpa(7psi~9psi),维持10秒钟
a.b.c
组立试水员
11.浴用带花洒组的龙头(与花洒组装一起试水)
11.1.静态水压：180±10psi(静压)
11.2.静态水压(低压)80±10ps(静压)
a
组立试水员
墨
西
哥
12.水龙头类:
静态密封水压试验:180±10psi,(动态水压不限制)
a.b.c
组立试水员
13.浴用带花洒组的龙头(与花洒组装一起试水)
13.1.静态水压：180±10psi(静压)
13.2.静态水压(低压)80±10ps(静压)
a
组立试水员
备
注

1.产品类别(a浴室供水装置 b面盆供水装置 c厨房供水装置) 其中a类动态压力差不限制(不含普通圆盘二三孔,但花洒类是静态压力差不限制
2.标准依据:CSA B125、ASME A112.18.1、EN817、BS5412、AS371
3.静压指的是阀关闭状态下的水压
4.动压指的是阀打开状态下的水压
5.客户有特别要求的依客户要求
