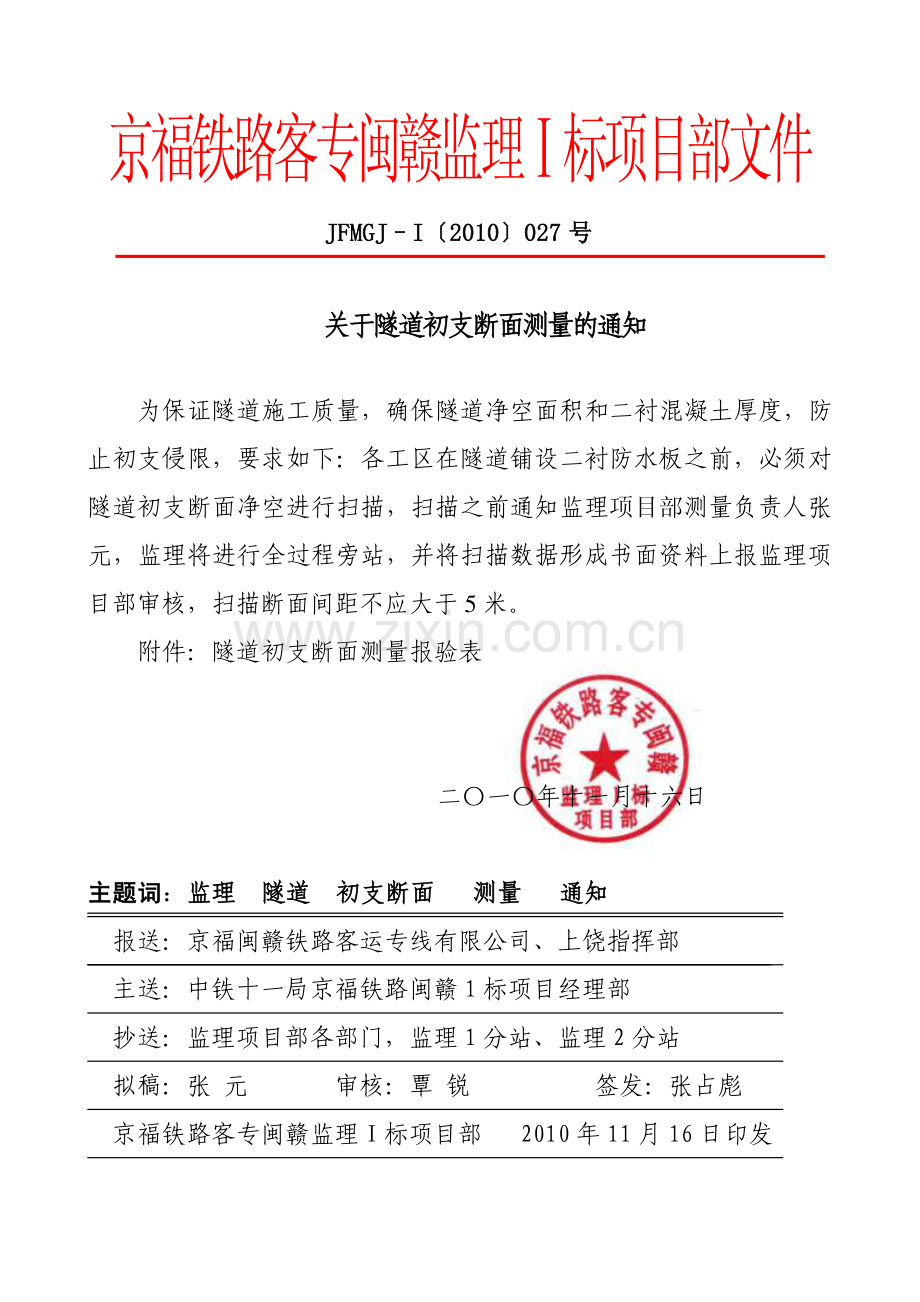

京福铁路客专闽赣监理标项目部文件 JFMGJJFMGJI I20201010027027 号号 关于关于隧道初支断面测量隧道初支断面测量的通知的通知 为保证隧道施工质量，确保隧道净空面积和二衬混凝土厚度，防止初支侵限，要求如下：各工区在隧道铺设二衬防水板之前，必须对隧道初支断面净空进行扫描，扫描之前通知监理项目部测量负责人张元，监理将进行全过程旁站，并将扫描数据形成书面资料上报监理项目部审核，扫描断面间距不应大于 5 米。附件：隧道初支断面测量报验表 二一年十一月十六日 主题词主题词：监理监理 隧道隧道 初支断面初支断面 测量测量 通知通知 报送：京福闽赣铁路客运专线有限公司、上饶指挥部 主送：中铁十一局京福铁路闽赣 1 标项目经理部 抄送：监理项目部各部门，监理 1 分站、监理 2 分站 拟稿：张 元 审核：覃 锐 签发：张占彪 京福铁路客专闽赣监理标项目部 2010 年 11 月 16 日印发 合 福 铁 路 闽 赣 段 隧道初支断面测量报验表 工程项目名称：施工合同段：编号：致：京福铁路客专闽赣监理 I 标项目部 （项目监理机构）：根据合同要求，我单位已完成 桩号加部位名称 的隧道断面净空测量工作，清单如下，请予以核验。附件：隧道初支断面检查表（一）隧道初支断面检查表（二）工 程 地 点 放 样 内 容 备 注 测量人：审核人：技术负责人：日 期：年 月 日 审核结论：专业监理工程师：日 期：年 月 日 注：本表一式 3 份，承包单位 2 份，监理项目部 1 份。合 福 铁 路 闽 赣 段合 福 铁 路 闽 赣 段 隧道初支断面检查表（一）隧道初支断面检查表（一）工程项目名称：施工合同段：编号：标段 名称 施工 单位 单位 工程 桩号 （初支断面示意图）施工单位 测量：日期：复核：日期：监理单位 测量监理工程师：日期：备 注 断面示意图上应标明拱顶、起拱线、轨面及轨面以上 1.1m、3m、5.8m 处的点位及与设计值的偏差。合 福 铁 路 闽 赣 段合 福 铁 路 闽 赣 段 隧道初支断面检查表（二）隧道初支断面检查表（二）工程项目名称：施工合同段：编号：工程名称 工程部位 桩号 点号 设计坐标 实际坐标 坐标增量 到中线平距 X Y Z X Y Z X Y Z 设计值 实测值 差值 施工单位 测量：日期：计算：日期：复核：日期：监理单位 测量监理工程师：日期：备 注 本表中点号应与示意图中点号相对应
