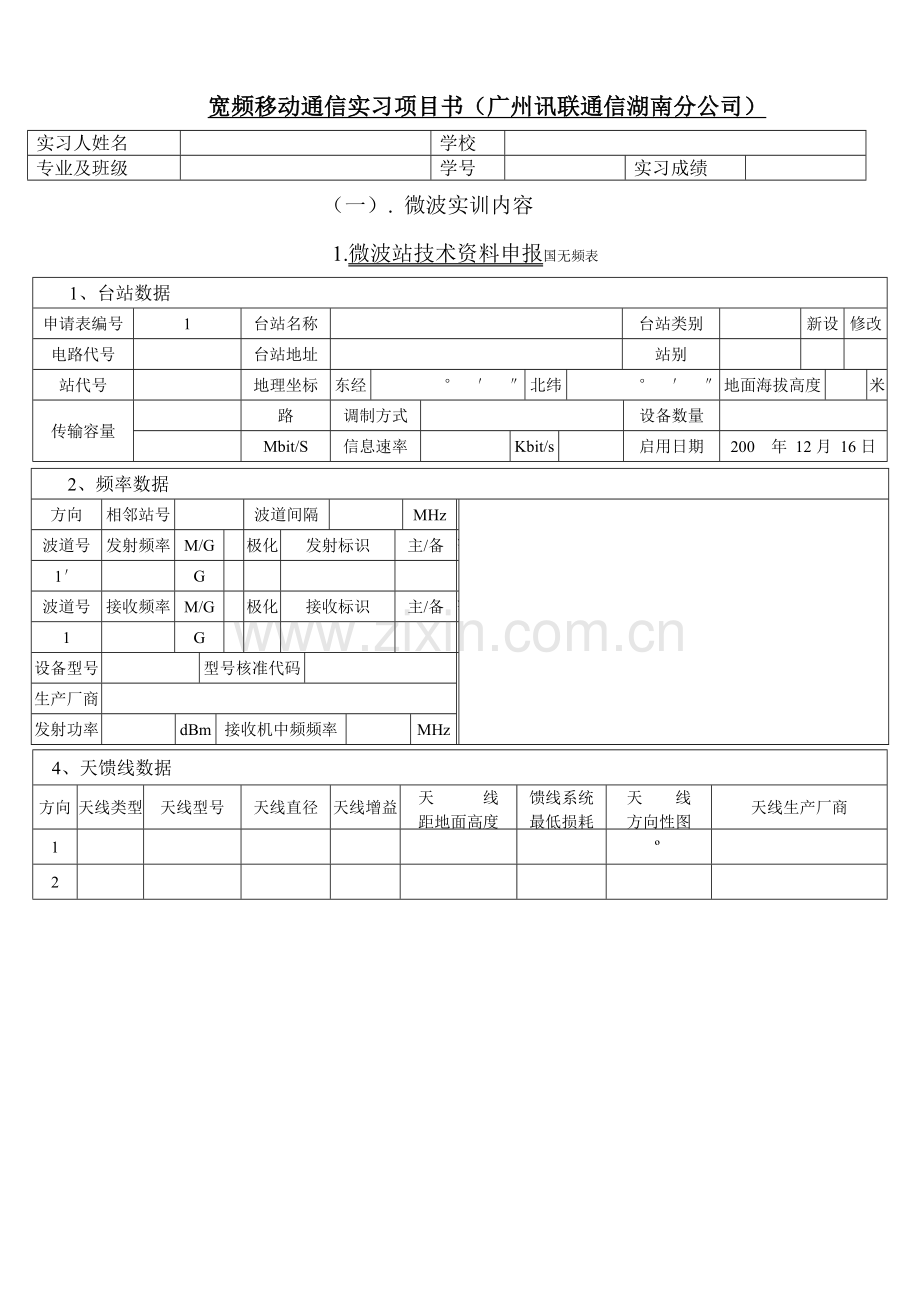

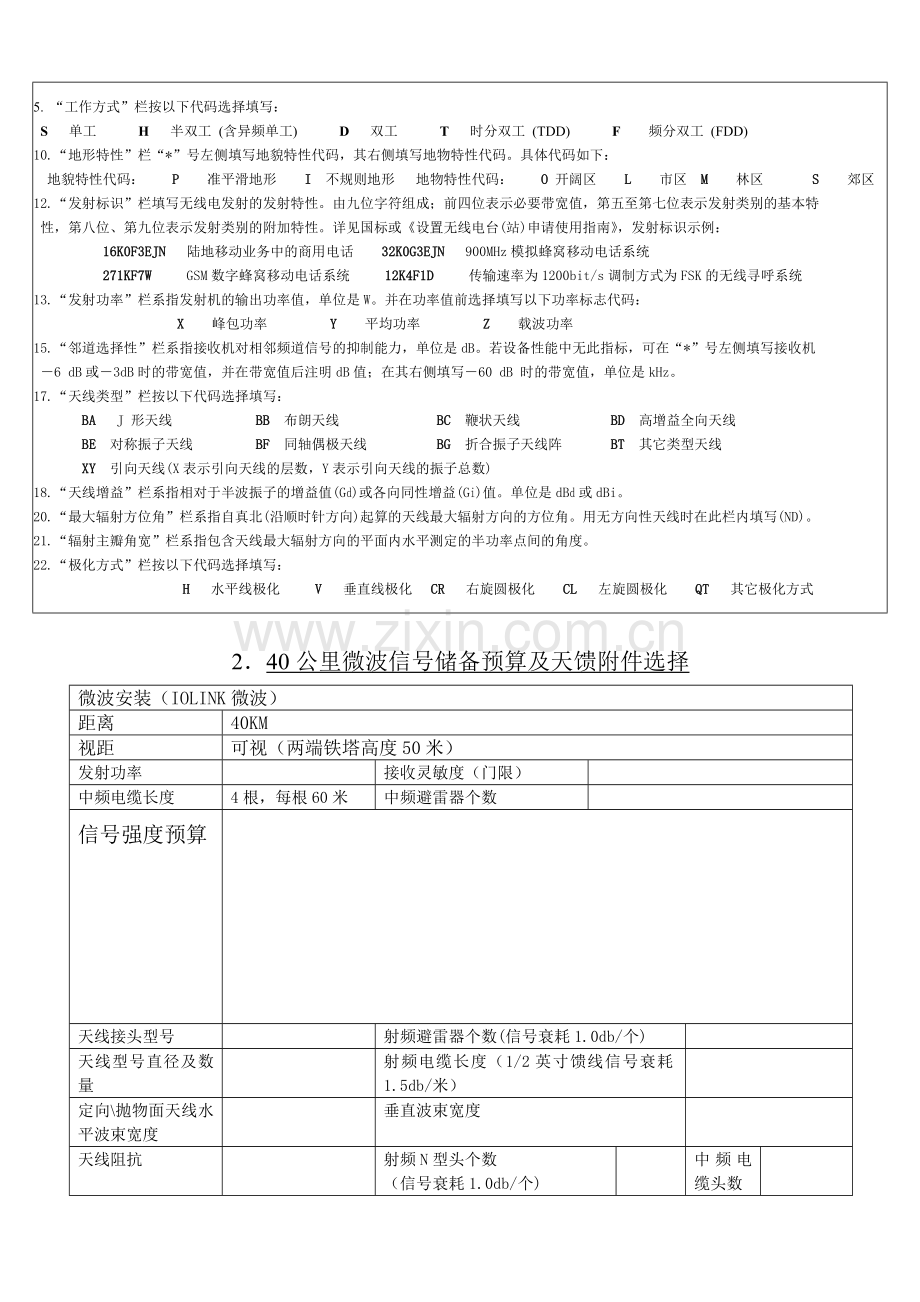

宽频移动通信实习项目书（广州讯联通信湖南分公司）实习人姓名学校专业及班级学号实习成绩（一）. 微波实训内容 1.微波站技术资料申报国无频表 1、台站数据申请表编号 1 台站名称台站类别新设修改电路代号台站地址站别站代号地理坐标东经 ° ′ ″ 北纬 ° ′ ″ 地面海拔高度米传输容量路调制方式设备数量 Mbit/S 信息速率 Kbit/s 启用日期 200 年 12月 16日 2、频率数据方向相邻站号波道间隔 MHz 波道号发射频率 M/G 极化发射标识主/备波道号 1′ G 波道号接收频率 M/G 极化接收标识主/备波道号 1 G 设备型号型号核准代码生产厂商发射功率 dBm 接收机中频频率 MHz 4、天馈线数据方向天线类型天线型号天线直径天线增益天线距地面高度馈线系统最低损耗天线方向性图天线生产厂商 1 º 2 5. “工作方式”栏按以下代码选择填写： S 单工 H 半双工 (含异频单工) D 双工 T 时分双工 (TDD) F 频分双工 (FDD) 10.“地形特性”栏“*”号左侧填写地貌特性代码，其右侧填写地物特性代码。具体代码如下：地貌特性代码： P 准平滑地形 I 不规则地形地物特性代码： O 开阔区 L 市区 M 林区 S 郊区 12.“发射标识”栏填写无线电发射的发射特性。由九位字符组成；前四位表示必要带宽值，第五至第七位表示发射类别的基本特性，第八位、第九位表示发射类别的附加特性。详见国标或《设置无线电台(站)申请使用指南》，发射标识示例： 16K0F3EJN 陆地移动业务中的商用电话 32K0G3EJN 900MHz模拟蜂窝移动电话系统 271KF7W GSM数字蜂窝移动电话系统 12K4F1D 传输速率为1200bit/s调制方式为FSK的无线寻呼系统 13.“发射功率”栏系指发射机的输出功率值，单位是W。并在功率值前选择填写以下功率标志代码： X 峰包功率 Y 平均功率 Z 载波功率 15.“邻道选择性”栏系指接收机对相邻频道信号的抑制能力，单位是dB。若设备性能中无此指标，可在“*”号左侧填写接收机 ―6 dB或―3dB时的带宽值，并在带宽值后注明dB值；在其右侧填写―60 dB 时的带宽值，单位是kHz。 17.“天线类型”栏按以下代码选择填写： BA J 形天线 BB 布朗天线 BC 鞭状天线 BD 高增益全向天线 BE 对称振子天线 BF 同轴偶极天线 BG 折合振子天线阵 BT 其它类型天线 XY 引向天线(X表示引向天线的层数，Y表示引向天线的振子总数) 18.“天线增益”栏系指相对于半波振子的增益值(Gd)或各向同性增益(Gi)值。单位是dBd或dBi。 20.“最大辐射方位角”栏系指自真北(沿顺时针方向)起算的天线最大辐射方向的方位角。用无方向性天线时在此栏内填写(ND)。 21.“辐射主瓣角宽”栏系指包含天线最大辐射方向的平面内水平测定的半功率点间的角度。 22.“极化方式”栏按以下代码选择填写： H 水平线极化 V 垂直线极化 CR 右旋圆极化 CL 左旋圆极化 QT 其它极化方式 2．40公里微波信号储备预算及天馈附件选择微波安装（IOLINK微波）距离 40KM 视距可视（两端铁塔高度50米）发射功率接收灵敏度（门限）中频电缆长度 4根，每根60米中频避雷器个数信号强度预算天线接头型号射频避雷器个数(信号衰耗1.0db/个) 天线型号直径及数量射频电缆长度（1/2英寸馈线信号衰耗1.5db/米）定向\抛物面天线水平波束宽度垂直波束宽度天线阻抗射频N型头个数（信号衰耗1.0db/个) 中频电缆头数 3．微波安装操作实践理论 1 微波体系结构（ODU IDU 射频单元调制解调单元识别）微波定义点对点微波传输单元图（按照实际硬件画出安装意思图：包括射频、中频电缆、地线等等） 2 天线安装无线信号单位\天线极化理论\E1，E2，E3标准\STM-1 3 馈源安装 4 射频电缆安装 5 N型接头制作 6 中频电缆安装及接地中心频率\频率间隔\接收灵敏度\ISM频率\多径干扰 7 避雷器安装 8 天线极化调整 9 信号储备预算 10 -48电源连接 11 网管程序汉化信号调制\QPSK/FSK/FM/AM\QAM/32QAM/64QAM\DSSS OFDM\TF（跳频）\TD/FD\单载波\多载波\ 常用微波频段（7/8/9/11/13/15/18/26G） 12 微波性能测试 13 回环内容（硬回环/软回环） 14 中频/射频电缆故障判断及检测 15 天线角度调整 4．微波竣工文件测试结果工程名称至微波合同号工程负责人开通日期台站地址地理信息位置备注经度 ° ′ ″E 纬度 ° ′ ″N 海拔终端方位 ° 仰角经度 ° ’ ”E 纬度 ° ’ ”N 海拔基站方位 ° 仰角两点距离 40KM 台站地址测试项目设置备注实习单位（北）频点 TX： RX：极化方式天线直径及增益直径：增益： RSSI电平（L及R） BER 实习单位（南）天线直径及增益直径：增益： RSSI电平（L及R） BER 频点 RX： TX：极化方式传输容量 *E1 （二）宽带无线WiMAX（IEEE802.16D）实习内容 1．宽带无线技术申报表格（无线电台（站）设置申请表国无管表2 ） ① 申请信息设台单位名称 □新设 □变更组织机构代码系统代码通信地址邮政编码联系人联系电话传真号码无线电系统/网络名称信道带宽/波道间隔 □kHz □MHz 通信业务/系统类型业务性质 □专用 □公众 □其他技术体制使用范围 □国际/跨边境（界） □全国 □跨省 □省内 □地市 □县级 □其他频率使用许可证号或批准文号批准频率使用期限设备使用信（波）道的中心频率（全部） / □MHz □GHz / □MHz □GHz / / □ 使用频率范围 / 至： / □kHz □MHz □GHz 2、点对多点WiMAX(IEEE802.16D)固定站点接入信号储备预算及天馈附件选择宽带无线组网规划，信号预算及测试结果组网规划一点对三点信号覆盖扇区角度规划 90 操作内容扇区天线安装、全向天线安装、塔放（放大器）安装、馈线安装、避雷器安装视距可视点对多点WiMAX数据链路单元图（按照实际硬件画出安装意思图）基站（RANK：）接收灵敏度（门限）发射功率射频电缆长度天线极化天线接头天线增益 IP 中心频率扇型天线水平波束宽度垂直波束宽度天线阻抗远端1 （RANK：）天线增益 IP 距离 ACQ 信号储备预算结果信号测试结果误码率信号测试结果(基站加塔放) 误码率(基站加塔放) 远端2 （RANK：）天线增益 IP 距离 ACQ 信号储备预算信号测试结果误码率信号测试结果(基站加塔放) 误码率(基站加塔放) 远端3 （RANK：）天线增益 IP 距离 ACQ 信号储备预算信号测试结果误码率信号测试结果(基站加塔放) 误码率(基站加塔放) 调测方式 3．竣工文件台站信息位置备注基站经度 º ′ ″ 纬度 º ′ ″ 海拔远端1 经度 º ′ ″ 纬度 º ′ ″ 海拔基站方位基站距离远端2 经度纬度海拔基站方位基站距离远端3 经度纬度海拔基站方位基站距离项目设置备注基站频点 ACQ码 RANK 极化方式垂直 IP地址 192．168．1．100 接入码加密代码远端1 频点 ACQ码 RANK 极化方式 IP地址测试项目测试结果注解 Base to Remote BER Remote to Base BER Missed Packet Count Base to Remote Env Power Base to Remote Corr Power Remote to Base Env Power Remote to Base Corr Power 远端2 频点 ACQ码 RANK 极化方式 IP地址测试项目测试结果解释 Base to Remote BER Remote to Base BER Missed Packet Count Base to Remote Env Power Base to Remote Corr Power Remote to Base Env Power Remote to Base Corr Power 远端3 频点 ACQ码 RANK 极化方式 IP地址测试项目测试结果解释 Base to Remote BER Remote to Base BER Missed Packet Count Base to Remote Env Power Base to Remote Corr Power Remote to Base Env Power Remote to Base Corr Power 调测方式（三） CDMA实习内容 1. 蜂窝无线电通信基站技术资料申报表国无管表11 ① 台站数据台站名称基站编号台站地址扇区数量地理坐标东经 ° ′ ″ 北纬 ° ′ ″ 海拔高度 m 服务半径 km 启用日期年月日 ② 扇区数据扇区：方位角： ° 扇区：方位角： ° 扇区：方位角： ° 扇区标识码：扇区标识码：扇区标识码：收倾角：发倾角：收倾角：发倾角：收倾角：发倾角：发射频率接收频率 MHz 发射频率接收频率 MHz 发射频率接收频率 MHz 发射频率范围起：发射频率范围起：发射频率范围起：止：止：止：接收频率范围起：接收频率范围起：接收频率范围起：止：止：止：收发信机数据设备型号生产厂家发射功率 □W □dBm 1．本表用于以蜂窝方式组网的无线电通信系统基站，包括集群通信系统、公众移动通信系统（GSM、CDMA、 TD-SCDMA）和无线接入（移动）系统（如PHS、SCDMA等）等，使用全向天线的基站也填写此表。凡新设基站或变更已设基站站址、频率或功率等核定项目时均应填写此表，并在“新设”或“变更”栏相应的“□”内填写“√”号。 2．此表右上角的“C____”，表示“技术资料申报表编号”，“C”后由4位数字组成。此栏由用户填写或者由无线电管理机构指导用户填写。当用户需要修改已设基站的数据时，必须使新填表格中的技术资料申报表编号与原技术资料申报表中的该栏编号相同。 4．“台站名称”栏，填写该基站的具体名称。5．“基站编号”栏，系指申请设台单位针对该基站的具体编号，由申请单位填写。 6．“台站地址”栏，填写所设置基站所在地的详细地址。本栏也可填写基站附近有代表性的地名或建筑物。 7．“扇区数量”栏，填写本基站的扇区数量。8．“地理坐标”栏，系指该基站所在地的地理经纬度，秒精确到小数点后一位，例如：东经118°18′53.4″。9．“海拔高度”栏，系指该基站所在地的海拔高度，精确到小数点后一位。 10．“服务半径”栏，系指能满足用户接收质量要求的圆形服务区域的半径值，单位是km。 11．“扇区”栏，本表提供了三扇区时的情况，按顺序填写基站的扇区编号，当扇区数量多于3时，可填写续表。若为全向基站，则只须填写一个扇区的数据，并在“方位角”栏填写“ND”。12．“扇区标识码”栏，系指系统中区别扇区的标识码，由申请单位填写。13．“方位角”栏，系指自真北起算沿顺时针方向的天线最大辐射方向的方位角。 14．“收倾角”、“发倾角”栏，系指收、发天线的倾角。 15．“发射频率”和“接收频率”栏，填写频率范围或信道的中心频率。如“发射频率”或“接收频率”为频率范围，则填写起止频率。频率单位按以下原则选择填写： 29.7 MHz＜ f ≤10000 MHz 用MHz表示 f ＞10 GHz 用GHz表示 16．“型号核准代码”栏，系指无线电发射设备经过国家无线电管理机构型号核准后，获得的唯一代码。 17．“设备型号”栏，系指无线电设备的具体型号,应与“型号核准代码”一致。18．“设备数量”栏，填写本扇区同型号设备的数量。 19．“生产厂家”栏，系指设备生产厂家。20．“发射功率”栏，系指基站发射机的标称输出功率值，单位是W或dBm。 21．如果本扇区内使用两种设备型号，则填写两个扇区数据，并在“扇区”栏标注相同的扇区号。 22．天馈线数据栏的“扇区”栏，应与前面的扇区号对应填写。 23．“天线类型”栏，按以下代码选择填写： BD 高增益全向天线 BE 对称振子天线 BF 同轴偶极天线 BG 折合振子天线阵 BZ 扇区天线 CX 其他类型天线 24．“极化方式”栏，按以下代码选择填写： H 水平线极化 V 垂直线极化 QT 其他极化方式 25．“3dB角宽”栏，在“/”左边填写发射天线最大增益下降3dB时的角宽；在“/”右边填写接收天线最大增益下降3dB时的角宽。 26．“天线增益”栏，是天线在最大辐射方向的某一距离上产生一定场强所需要的输入功率与同一方向的相同距离上为获得相同场强而必须加到无损耗基准天线的功率之比。本栏填写各向同性增益，按收天线增益和发天线增益分别填写，在“/”左边填写发射天线增益；在“/”右边填写接收天线增益，单位是dBi。 27．“天线高度”栏，系指天线馈电点至地面的高度（包括架设天线的建筑物的高度），精确到小数点后一位。 28．“馈线系统总损耗”栏，系指天线输出（入）端口至接收机（发射机）端口之间馈线系统的总损耗（包括双工器、合（分）路器、馈线等）。单位是dB，精确到小数点后一位。 2．CDMA BTS（含TD-SCDMA工程视频） SCDMA BTS 实践解释理论基站智能天线基站馈线（N型头）及3*3防水和BSC互联主板名称 19寸机柜和天馈互联主板名称工作地、保护地实验室BTS有几路E1和BSC互联天馈防雷传输告警指示灯标记 BTS设备防雷通话占用信道指示主板名称 E1线缆基站工作电源 DDF配线架（箱）峰值电流射频电缆基站动环监控网络示意图多址方式射频调制方式 BTS的GPS接口扩频系数 BTS传输测试扩频码 BTS话务监视 BTS与BSC接口及信令 BTS信号强度监视（智能天线） TDD同步原则 BTS底噪监视网络同步原则 BTS接通、掉话率分析 BTS组成框图各主板名称功能 RFB SYN MDM板 VCC CLU BP CON NBP 基站所有设备组成示意图（讨论）： 220V》》-48V E1 （）动环监控 3．CDMA BSC BSC 实践解释理论 MOTO的BTS、BSC系统的网管名称网管数据备份主链路、次链路、承载链路网管数据日常维护 BSC是否支持热插拔话务统计 SA接口告警统计 BSC电源及功率网管监视 BSC传输接口告警处理 BSC网管口 OMC-R数据分析 BSI下联什么设备基站数据报表 V5I上联什么设备基站GIS信息一块BSI有多少路E1 基站管理及监视一块V5I有多少路E1 实验室BSC最多接入多少BTS 标准配置BSC能接入多少BTS 为什么MCU NET要双备两个MS在同一个BSC区域内，怎么管理各主板功能 MCU NET BSI V5I 话音编码方式接地电阻直流电源两个MS不在同一个BSC区域内，通过什么设备管理 BSC组成框图 SCDMA拓扑图 MOTO GSM 拓扑图结论： SCDMA体系术语 MOTO（适合标准移动通信原理术语） LSCC BSC BS OSS UT BSC、BTS连接框图（光传输加微波传输）填写相应设备名称 BTS BSC 板板接口；光端机（）微波( GHz) （四）直放站/分布式 ② 频率数据上行方向下行方向信道带宽 □kHz □MHz 信道带宽 □kHz □MHz 发射频率接收频率 □MHz □GHz 极化发射频率接收频率 □MHz □GHz 极化发射频率范围起： □MHz □GHz 发射频率范围起： □MHz □GHz 止：止：接收频率范围起：接收频率范围起：止：止： ③ 天线数据生产厂家天线型号天线类型天线增益天线高度天线方位角 m ° m ° 上行发射功率/信道 □W □dBm 下行发射功率/信道 □W □dBm 8．“直放站类型”栏，系指直放站的技术类型，在“宽带”或“窄带“栏相应的“□”内填写“√”号。 9．“服务半径”栏，系指该直放站能满足用户接收质量要求的圆形服务区域的半径值，单位是m，精确到小数点后一位。 10．“通信对象的基站编号：”栏，系指作为直放站信号馈入源的基站编号。 11．“上行方向”是指直放站与基站的通信方向；“下行方向”是指直放站与手机终端等的通信方向。 12．“信道带宽”栏，系指每信道的带宽值，单位是MHz或kHz，在相应的“□”内填写“√”号。 13．“发射频率”和“接收频率”栏，上行方向填写直放站对基站发射和接收的中心频率。下行方向填写直放站对手机终端发射和接收的中心频率。 14．“发射、接收频率范围”栏，上行方向填写直放站对基站发射和接收的频率范围。下行方向填写直放站对手机终端发射和接收的频率范围。以上两项可选择填写。 15．“极化”栏，按以下代码选择填写： H 水平线极化 V 垂直线极化 QT 其他极化方式直放站实践名词解释理论干放室内分布式直放站无线传输宽带直放站无线传输选频直放站移频传输直放站光纤传输直放站施主天线吸顶天线（重发天线）移频频率直放和干放的区别：分布式基站与直放站的区别最根本的区别：基站会产生载频，可以增加话务容量；直放站只是一种射频信号增强器，不能增加话务容量，只能通过改善信号覆盖以增加话务量分布式基站和宏基站的区别（传统的宏站与RRU+BBU有何区别）宽带直放站系统框图选频直放站系统框图移频直放站系统框图光纤直放站系统框图施主天线和重发天线间隔5-20公里，适合哪种技术的直放站：实习直放站厂家及型号：实习直放站类型及调测方式：施主天线和重发天线间隔5-20公里，适合哪种技术的直放站：为什么光纤直放站的最大传输距离不能超过20公里？在GSM系统中，光纤直放站的最大传输距离主要是受限于基站的TA值，当TA设置为63时基站的最大传输距离为35公里，但光信号在光缆中传输，不是直射而是折射的方式传输，走的路程是光缆距离的1.5倍，则光缆的最大传输距离为35/1.5=23.3公里，考虑光纤直放站的覆盖距离，故建议光纤直放站的最大传输距离不要超过20公里。ds不21fK:JFD()本文来自移动通信网,版权所有操作内容：直放站拆装直放站技术类型直放站生产厂家直放站调测口施主天线连接端口为（）并连接（）天线重发天线连接端口为（）并连接（）或（）天线直放站物理模块分析双工器上行功率放大下行功率放大滤波器选频直放站网管软件操作直放站物理框图（在模块被标注功能模块）为什么直放站内要用UPS并带电池（五）固定无线接入设备（超级终端RS232方式调测）选择S232传输速率为解释终端仿真 ANSI VT100 VT52 项目设置备注基站频点 ACQ码 RANK 极化方式垂直远端1 频点 ACQ码 RANK 极化方式测试项目测试结果 BER Missed Packet Count RSSI（Base to Remote ） RSSI（Remote Tto Base ）远端2 频点 ACQ码 RANK 极化方式测试项目测试结果 BER Missed Packet Count RSSI（Base to Remote ） RSSI（Remote Tto Base ）远端3 频点 ACQ码 RANK 极化方式测试项目测试结果解释 BER Missed Packet Count RSSI（Base to Remote ） RSSI（Remote Tto Base ）描述从基站控制远端操作步骤调测方式（六）宽带无线传输视频监控及3G手机远程监视项目实习 1．无线电台（站）设置申请表国无管表2（IEEE802.11a/g） canopy 5.8G无线网桥 IP-LINK 5.8G/5.1G无线网桥信道带宽/波道间隔 □kHz □MHz 信道带宽/波道间隔 □kHz □MHz □ 使用信（波）道的中心频率 / □MHz □GHz / □MHz □GHz / / / / / / 频率范围 canopy 5.8G网桥至： □kHz □MHz □GHz IP-LINK 5.8G/5.1G网桥至： ; 至： □kHz □MHz □GHz 2、视频监控宽带无线接入及3G手机远程监视操作内容宽带无线（5.8G网桥）组网规划，视频带宽测试结果组网规划一点对5点，桥接，视频实验室远程视频网络拓扑图（UTP线缆8根的分别连接部件等等）摄像头连接无线设备中心点摄像头IP 宽带无线（5.8/5.1GHz无线网桥）品牌生产厂家型号产地太网供电（PoE）利用了UTP的哪几个根线生产厂家型号产地 TCP/IP利用了UTP的哪几个根线中心站接收灵敏度（门限）发射功率扇区天线角度及增益天线极化 IP 中心频率 CPE及视频设备功率及天线增益 IP Ping（1400bytes）时延水平清晰度视频分辨率支持视频流畅最小带宽视频压缩方式视频信号系统帧频率分辨率是否1,4,9,16,25,36，64画面集中监控系统云台控制及夜视效果支持最大用户同时观看,根据（测试无线带宽实际支持视频用户数）是否无用户数量限制的专业版集中监控系统, 手机远程访问支持RTSP 3G手机监看软件系统 Nokia Sybiam S60 System;Windows mobile system；（RTSP：Real Time Streaming Protocol,实时流传输协议）通过无线传输ping 1400byte包时延为： 6公里距离无线传输视频监控及3G手机监看网络拓扑图及IP、网关、DNS设计及方案（智能手机看MPEG-4）实践理论 1 设备电源 WiFi/WLAN Mesh wifi wimax IEEE802.11/b/a/g IEEE802.16/d/e 2 设备模块 3 天线接口 4 扇区天线极化及安装 5 避雷器安装 6 三级防雷接地扇区/点对多点\网络7层/DDN\微波定义无线信号单位\天线极化理论\ OFDM\TF（跳频） TD\FD\单载波\多载波 ISM\频谱利用率\信道、同频干扰 7 基站定义/AP定义 8 频率设置 9 Ping包（变更包大小测试） 10 信号强度测试 11 远程维护操作 12 视频知识点 MPEG2 MPEG4 AVI PAL NTSC 分辨率清晰度对比度云台帧频率从互联网浏览摄像头视频计算机网络基础无线覆盖信号强度测试测试项目无线覆盖信号强度测试指标要求在设计目标覆盖区域内95%以上位置，接收信号强度大于等于-80dBm，奥运场馆等重要热点接收信号强度大于等于-75dBm； Ping包测试测试项目 ping包测试测试方法 1、笔记本通过认证接入网络；笔记本通过无线网卡分别ping AC或AC上连端口的IP地址，ping包大小为1400bytes，ping包次数为100次；记录响应时间、丢包率等参数；指标要求时延不大于50ms；Ping包的丢包率不大于3%；系统吞吐量与接入带宽测试测试项目系统吞吐量与接入带宽测试测试方法 1、笔记本终端加载可记录用户传输速率的软件；用户通过认证接入到网络后，登录测试FTP服务器，进行50M文件的FTP上传下载操作，记录速率；重复3次，记录上传下载速率；（七）优化技术专题 1；MS主叫流程 MSC BSC BTS MS 2．实习单位GSM信号质量参数 3．描述为什么要进行工程和日常无线信号（GSM及3G）优化？中国3G通信频率资源分配中国移动TD-SCDMA：中国电信：CDMA2000：中国联通：WCDMA： E1-V5-SS7 知识点考试答案 E1定义 ITU-T及IEEE E1速率计算 E1三种使用方法 DDN； CE1；中继 E1接口非平衡及平衡 V5协议定义 LE TE V5.1 V5.2 接入网定义核心网智能网定义 SS7描述（中国一号信令） WiFi-MESH WiFi-WiMAX WiFi定义 WiFi优点 WiFi缺点 MESH WiFi定义 MESH WiFi优点 MESH WiFi缺点 WiMAX定义 WiMAX优点 IEEE802.11b/a/g具体速率 IEEE802.16d/e OFDM MIMO 3G BBU，RRU NODE B RNC Iu接口 Iub接口 Uu接口 Iur接口 GGSN SGSN MSW 3GPP版本演进R99，R4,R5，R6，R7,R8 定义及上下行速率区别 WCDMAR99 R4 R5 R6 R7 R8 技术名称 DL UP HSPA:High speed packed access HSDPA : High speed downlink packed access HSUPA: High speed uplink packed access HSPA+ HSPA Evolved LTE 测试题 WCDMA体系结构图 CDMA2000体系结构图 TD-SCDMA体系结构图 2G体系结构图
