昆明主城南片排水管网完善工程
（二环路外度假区子项第一标段）广福路顶管工程

管内注浆施工方案

编制：
审核：
批准：

安徽水利开发股份有限公司
2012-1-5

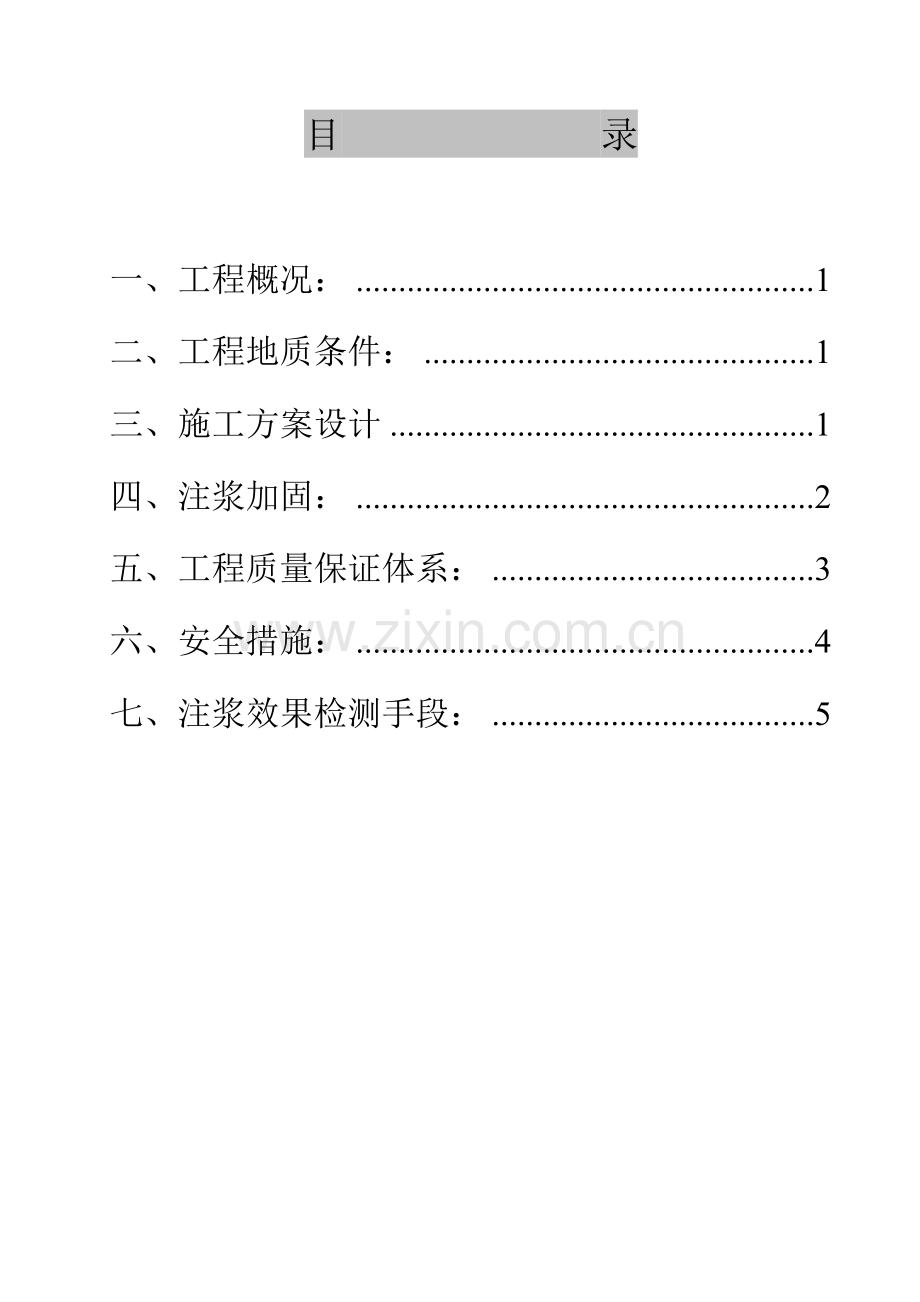

目 录

一、工程概况： 1

二、工程地质条件： 1

三、施工方案设计 1

四、注浆加固： 2

五、工程质量保证体系： 3

六、安全措施： 4

七、注浆效果检测手段： 5

一、工程概况：
广福路位于昆明度假区的北部，此路为现状道路，项目西起于悠扬河，东止于红塔东路，总长度2200米，广福路路宽为48~68米，本子项排水工程主要是解决广福路局部管道没有出路的问题，完善市政雨污水管网的排水建设工程，现状广福路上两侧已经有雨污水管道，但部分污水管道存在倒坡的问题，部分管道没有出路。本项目针对上述问题进行设计，在保留原雨污水管道的基础上，原有污水管道作为支管使用，新建一条污水干管，将广福路两侧的污水管道接入新建污水干管，收集的污水转输至红塔东路上d2500污水干管污，输送进入第七、八污水处理厂进行处理。本工程由广州市市政工程设计研究院勘察和设计。工程范围内地基土层主要为第四系全新统填土层（Q4ml）：杂填土，冲湖积层（Q4al+l）：粉土、粘土、淤泥及泥炭土。本工程污水管采用顶管作业，根据设计要求，我项目部拟根据设计单位提供的设计方案进行管内注浆固结地基处理。
二、 工程地质条件：
工程段地貌属昆明断陷盆地，地形起伏不大，地层岩性较单一，地质构造简单。工程段地基土层主要为第四系全新统填土层（Q4ml）：杂填土，冲湖积层（Q4al+l）：粉土、粘土、淤泥及泥炭土。详细地质情况详见勘察报告。
三、 施工方案设计
（一）、施工目的
本工程主要以改善顶管中管壁周围被扰动土层松散的性状为目的，使管道顶部及侧面增加抗压强度和粘结性，实现加固目的，保证管道在通水使用时的使用安全。
（二）、施工方法选择：
本工程采用压浆机注浆工法，对管道四周的土体进行注浆加固处理，形成具有一定强度复合地基，以达到稳固土体的目的。
四、注浆加固：
(一)、注浆材料：
1、其特性对地下水而言，不易溶解；
2、对不同地层，凝结时间可调节；
3、高强度、止水；
4、注浆材料配比：
注浆时，将根据现场实际情况适当加入特种材料（硅酸钠）以增加可灌性和早期强度，在管内进行压注水泥浆，水灰比按1:1，注浆孔采用管道预留的注浆孔，注浆压力不小于0.1mPa，以注满管壁周围缝隙为准，施工中注意观察压浆机的压力仪表的压强以及相邻注浆孔出浆情况。

(二)、注浆孔的布置和注浆范围：
本工程采用的管材为采用Ⅲ级“F”型钢筋砼管道，每根管节长2m，每根管有两个注浆孔，在穿越车行道及建筑物下每根管的水平和顶部均布设注浆孔，其余部位并采用隔孔注浆施工。
（三）、工艺流程
① 清孔、连接注浆工艺管道：根据管道预留注浆孔的位置，布设注浆支管，每个注浆口支管均设一控制闸阀。
②注入浆液：管道布设完成后开始注浆，注浆压力0.05～0.1Mpa；
③封堵注浆孔：采用与预留注浆孔配套的丝堵封堵注浆孔，防止浆液流失。
④冲洗注浆管：注浆完毕，应立即用清水冲洗注浆管，必须采取适当措施处理废水，搞好清洁工作。
五、工程质量保证体系：
在本工程注浆施工中，应以严格组织管理体系和科学严谨的质量体系来保证工程质量。
(一)、质量控制：
1、工程质量严格按照本工程制定、并经业主方和监理工程师认可的施工方案执行，严格按国家有关技术规范、规程、标准控制施工。
2、根据施工程序，严把配料、注浆压力、注浆量关，每一道工序均安排专人负责，并记录好每一道工序的原始数据。
(二)、工程质量保证制度：
1、成立工程项目经理为责任的质量管理小组，完善质量保证体系，严格按照质量体系中规定的责权要求运行。
2、定期召开质量分析会议，组织质量教育，严格执行"三检"制度，加强技术交底工作，强化工序控制，由责任心强经验丰富的工程师担任质量控制人员，实行监督检查，保证工程质量。
3、加强现场施工材料管理，严格执行进料检验制度，保证施工材料满足设计和规范要求，不合格材料不得进场使用，确保工程质量。
4、配备好施工机具和计量工具以满足施工要求，建立健全各种资料、原始记录、作为评价工程质量的重要依据。
5、加强与甲方、监理的配合，认真接受指导和监督。
(三)、工程质量措施：
1、配料：采用准确的计量工具，严格按照设计配方配料施工。
3、注浆：注浆一定要按程序施工，每段进浆要准确，注浆压力 一定要严格控制在0.05～0.1MPa，专人操作。当压力突然上升或从孔壁溢浆，应立即停止注浆，每段注浆量应严格按设计进行，跑浆时，应采取措施确保注浆量满足设计要求。
4、注浆完成后，应采用措施保证注浆不溢浆跑浆。
5、每道工序均要安排专人，负责每道工序的操作记录。
六、安全措施：
1、建立健全各种岗位责任制，严格执行现场交接制度。
2、注浆泵及高压管路必须试运转，确认机械性能和各种阀门管路，压力表完好后，方准施工。
3、每次注浆前，要认真检查安全阀、压力表的灵敏度，并调整到规定注浆压力位置。
4、安装高压管路和泵头各部件时，各丝扣的联接必须拧紧，确保联接完好。
5、注浆过程中，禁止现场人员在注浆孔附近停留，防止密封胶冲式阀门破裂伤人。
6、注浆时不得随意停水停电（工地备发电机组及备用蓄水池蓄水），加强与供电供水部门联系必要时必须事先通知，待注浆完成并冲洗后方可停水停电。
7、注浆施工期间，必须有专门机电修理工，以便出现机械和电器故障时能及时处理。
8、注浆现场操作人员必须佩戴安全帽、防护眼镜、口罩和手套等劳保用品，方可进行注浆施工。
七、注浆效果检测手段：
1、注浆施工结束后，通过注浆体内钻孔，用压水、注水或抽水等办法测定地基的流量及渗透系数，不合格者需进行补充注浆。检查孔的数目约为总注浆孔数的5～10%，布孔的重点是地质条件不好的地段以及注浆质量较差或有疑问的部位。
在防渗注浆工程中，这类检测是一种重要的和基本的手段。
对加固注浆而言上述水力物理性虽不能直接反映加固效果，但至今仍旧被广泛的当作一种参考指标，因为吸水量大小与地基的密度和强度之间存在着一定的关系。
