车库门五金件配料表.doc

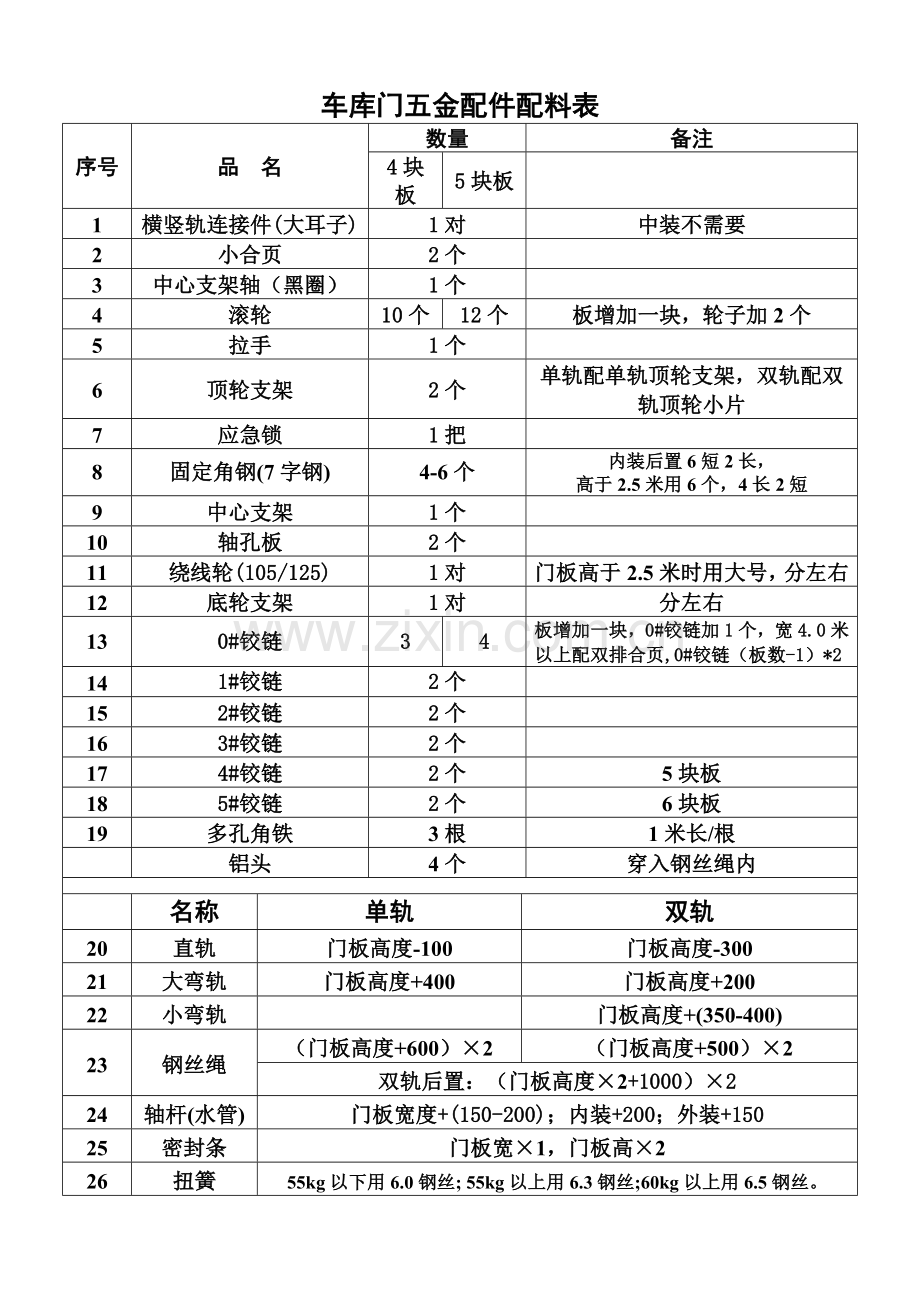

车库门五金配件配料表
序号
品 名
数量
备注
4块板
5块板

1
横竖轨连接件(大耳子)
1对
中装不需要
2
小合页
2个

3
中心支架轴（黑圈）
1个

4
滚轮
10个
12个
板增加一块，轮子加2个
5
拉手
1个

6
顶轮支架
2个
单轨配单轨顶轮支架，双轨配双轨顶轮小片
7
应急锁
1把

8
固定角钢(7字钢)
4-6个
内装后置6短2长，
高于2.5米用6个，4长2短
9
中心支架
1个

10
轴孔板
2个

11
绕线轮(105/125)
1对
门板高于2.5米时用大号，分左右
12
底轮支架
1对
分左右
13
0#铰链
3
4
板增加一块，0#铰链加1个，宽4.0米以上配双排合页,0#铰链（板数-1）*2
14
1#铰链
2个

15
2#铰链
2个

16
3#铰链
2个

17
4#铰链
2个
5块板
18
5#铰链
2个
6块板
19
多孔角铁
3根
1米长/根

铝头
4个
穿入钢丝绳内

名称
单轨
双轨
20
直轨
门板高度-100
门板高度-300
21
大弯轨
门板高度+400
门板高度+200
22
小弯轨

门板高度+(350-400)
23
钢丝绳
（门板高度+600）×2
（门板高度+500）×2
双轨后置：（门板高度×2+1000）×2
24
轴杆(水管)
门板宽度+(150-200)；内装+200；外装+150
25
密封条
门板宽×1，门板高×2
26
扭簧
55kg以下用6.0钢丝; 55kg以上用6.3钢丝;60kg以上用6.5钢丝。
27
电机
7.5平方：600N; 8平方：800N; 12平方：1000N
28
链轨
门板高度+（900-1000mm）
螺 丝 配 料 表
序号
品 名
数量
（个）
重量
（克）
单重
(克/个)
4块板
5块板
备注
1
自钻螺丝
90
330
3.5

用于打合页和底封条，每个合页6个螺丝，底封条3-8个
2
膨胀螺丝
28
508
17.5

3
马车螺丝
20
90
4.5

4
马车螺帽
20
60
3.0

5
六角螺丝
12
124
10.5

6
六角螺帽
12
62
5.0

7
垫片
20
40
2.0

8
木螺丝+塑料套
12套

有门楣\门侧时才要配
9
自钻、膨胀、铆钉马车要多配

10
直轨靠墙装的不要旗状角铁（门侧7公分）

11

12

13

工业门五金配件配料表（垂直提升）
序号
品 名
数量
备注
1
门板

（宽+80）*高，用厚0.38板材，高密度聚胺指，双面压筋，放加强筋，根据中心合页排数放衬板
2
工业顶轮架
1对
如设计双排就用两对，
3
底部防坠落装置
1对
如设计双排就用两对，也叫防断刀、底轮支架，大小与轨道配套
4
轮子

（板数+1）*2，双排则用长柄轮（南方潮湿用塑料的，北方干燥用铁的），大小与轨道配套
5
工业7字角铁

有附轨则不需要7字角铁，间距500mm
6
多孔角铁
10米
2.5mm厚
7
工业轴承架
5-6个
5米以内2根扭簧配5个，5米以上配6个，其中1个装电机用。
8
塔轮
1对
根据提升高度而定：
11″（3.5m）、18″（5.8m）、28″（8.8m）
9
4mm钢丝绳
1对
塔轮提升高度+门洞顶部到平衡系统高度+500mm再*2边
10
铁夹子
6个
一套门配6-8个，底部可配双排
11
实心轴
1根
门洞宽度+500mm
（门特宽的情况下用两根、用连轴器连接，分段尺寸：门板宽度÷2，其中1根+500mm）
12
边铰链

（门板块数-1）*2，如双排则再*2
13
中心铰链

（门板宽度÷800）-2*（块数-1）
14
直轨道
米
（门高*2）*2+1000
15
辅轨
米
等于直轨长度
16
扭簧
2支
根据门体重量和门洞尺寸设计
17
法兰
2对
固定扭簧和调节扭簧
18
扭簧内衬
1套
当扭簧扭曲时起到支撑作用
19
销子
4个
20mm长1个，标准6米*6米门配4个每套
20
顶封条（侧封）
1根
（门宽+20）+（门高*2）
21
安全气囊
1套
门体关闭时有阻碍的情况下门体自动反弹起到保护作用
22
气囊感应边
1根
等于门板宽度+10mm
23
中置梁
1根
一般客户自备
24
工业螺丝包
1包
自攻螺丝：（铰链个数+顶轮架+防坠落）*6（包括边铰链、中心铰链）
马车螺丝（轨道螺丝）：（轨道长度÷500）*2（包括直轨和弯轨）
外门角螺丝：一般44套，垂直提升门不用外门角螺丝
膨胀螺丝：钢结构不用，混凝土结构要配：根据轨道长度：间距600
25
缓冲器（弹簧脚）
1对
对门板运行起缓冲作用
26
工业侧装机
1台
先锋/玛斯特
备注
1″=25.4mm，绕线轮根据提升方式垂直用塔轮、平翻用绞盘、高位提升用半塔轮

工业门五金配件配料表（组合提升）
序号
品 名
数量
备注
1
门板

（宽+80）*高，用厚0.38板材，高密度聚胺指，双面压筋，放加强筋，根据中心合页排数放衬板
2
工业顶轮架
1对
如设计双排就用两对，
3
底部防坠落装置
1对
如设计双排就用两对，也叫防断刀、底轮支架，大小与轨道配套
4
轮子

（板数+1）*2，双排则用长柄轮（南方潮湿用塑料的，北方干燥用铁的），大小与轨道配套
5
工业7字角铁

有附轨则不需要7字角铁，间距500mm
6
多孔角铁
10米
2.5mm厚
7
工业轴承架
5-6个
5米以内2根扭簧配5个，5米以上配6个，其中1个装电机用。
8
半塔轮
1对
根据提升高度而定：54LC:1.6/3；525-54:1.5/4.3； 500-84:2.1/3.3；575-120:3.2/3.7；164:4.1/6
9
4mm钢丝绳
1对
塔轮提升高度+门板顶部到实心轴距离+上滑高度+缓冲器高度150mm*2边
10
铁夹子
6个
一套门配6-8个，底部可配双排
11
实心轴
1根
门洞宽度+500mm
（门特宽的情况下用两根、用连轴器连接，分段尺寸：门板宽度÷2，其中1根+500mm）
12
边铰链

（门板块数-1）*2，如双排则再*2
13
中心铰链

（门板宽度÷800）-2*（块数-1）
14
直轨道
米
门板高度+垂直部分高度-100mm
15
大弯轨
米
门板高度-垂直高度+850mm（如不配缓冲器则只需加400mm）
16
辅轨
米
等于直轨长度
17
扭簧
2支
根据门体重量和门洞尺寸设计
18
法兰
2对
固定扭簧和调节扭簧
19
扭簧内衬
1套
当扭簧扭曲时起到支撑作用
20
销子
4个
20mm长1个，标准6米*6米门配4个每套
21
顶封条（侧封）
1根
（门宽+20）+（门高*2）
22
安全气囊
1套
门体关闭时有阻碍的情况下门体自动反弹起到保护作用
23
气囊感应边
1根
等于门板宽度+10mm
24
中置梁
1根
一般客户自备

25
工业螺丝包
1包
自攻螺丝：（铰链个数+顶轮架+防坠落）*6（包括边铰链、中心铰链）
马车螺丝（轨道螺丝）：（轨道长度÷500）*2（包括直轨和弯轨）
外门角螺丝：一般44套，垂直提升门不用外门角螺丝
膨胀螺丝：钢结构不用，混凝土结构要配：根据轨道长度：间距600
26
缓冲器（弹簧脚）
1对
对门板运行起缓冲作用
27
工业侧装机
1台
先锋/玛斯特
备注
1″=25.4mm，绕线轮根据提升方式垂直用塔轮、平翻用绞盘、高位提升用半塔轮

车库门五金配件配料表
序号
品 名
数量
备注
4块
5块
1
横竖轨连接件
1对

2
小合页
2个

3
轴承支架
1套
轴孔板2个、中心支架1个，黑圈1个
4
滚轮
10个
12个
板增加一块，轮子加2个
5
拉手
1个

6
顶轮支架
2个
双轨不需要
7
应急锁
1把

8
7字角铁
4个
内装后置6短2长，
高于2.5米用6个，4长2短
11
绕线轮(105/125)
1对
门板高于2.5米时用大号，分左右
12
底轮支架
1对
分左右
13
0#铰链
3
4
板增加一块，0#铰链加1个，宽4.0米以上配双排合页,0#铰链（板数-1）*2
14
1#铰链
2个

15
2#铰链
2个

16
3#铰链
2个

17
4#铰链
2个
5块板
18
5#铰链
2个
6块板
19
多孔角铁
3根
1米长/根

铝头
4个
穿入钢丝绳内

名称
单轨
双轨
20
直轨
门板高度-100
门板高度-300
21
大弯轨
门板高度+400
门板高度+200
22
小弯轨

门板高度+(350-400)
23
钢丝绳
（门板高度+600）×2
（门板高度+500）×2
双轨后置：（门板高度×2+1000）×2
24
轴杆
门板宽度+(150-200)；内装+200；外装+150
25
密封条
门板宽×1，门板高×2
26
扭簧
55kg以下用6.0钢丝; 55kg以上用6.3钢丝;60kg以上用6.5钢丝。
27
电机
7.5平方：600N; 8平方：800N; 12平方：1000N
28
链轨
门板高度+（900-1000mm）
