车身数据图的识读方法

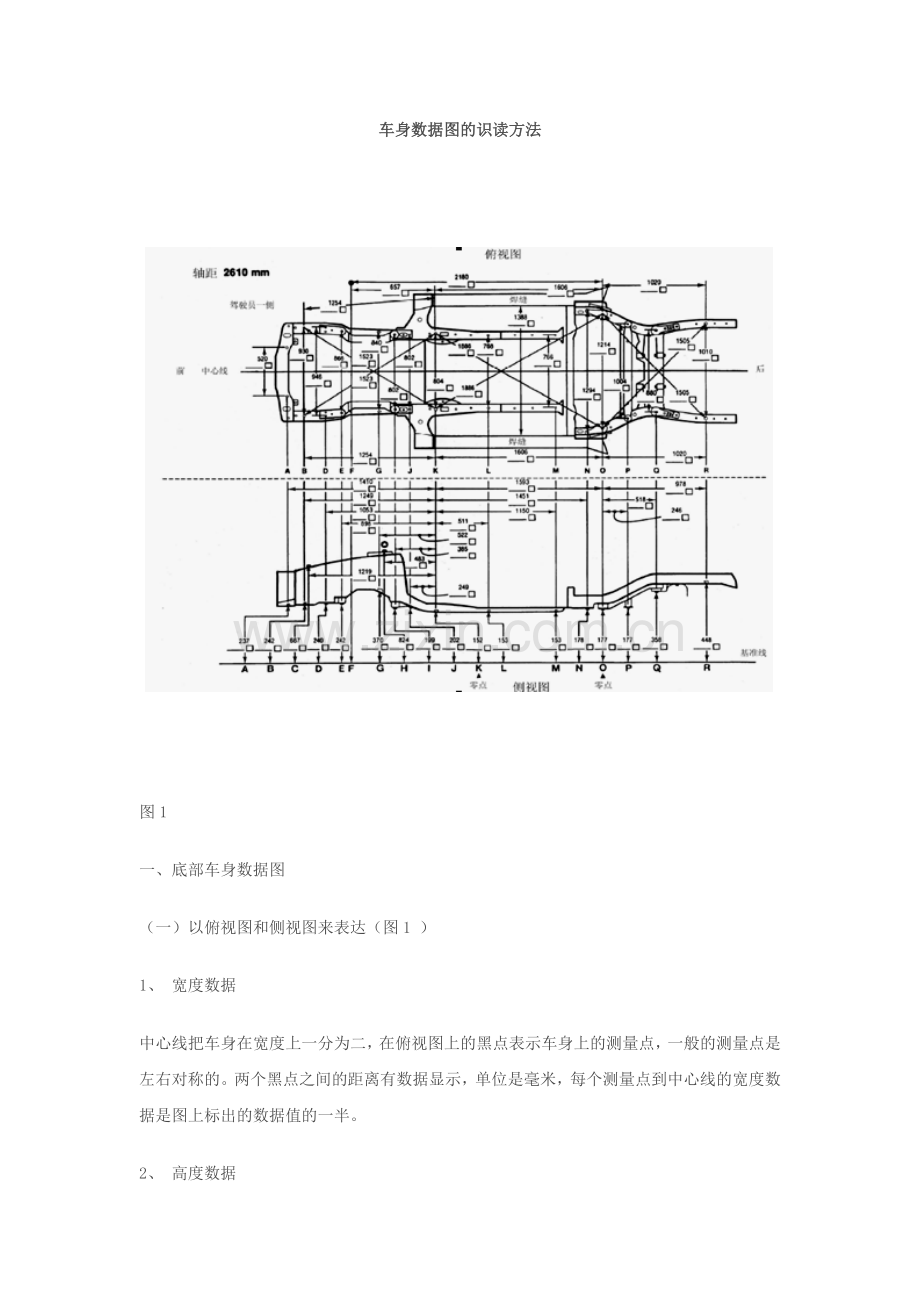

图1
一、底部车身数据图
（一）以俯视图和侧视图来表达（图1 ）
1、 宽度数据
中心线把车身在宽度上一分为二，在俯视图上的黑点表示车身上的测量点，一般的测量点是左右对称的。两个黑点之间的距离有数据显示，单位是毫米，每个测量点到中心线的宽度数据是图上标出的数据值的一半。
2、 高度数据
高度基准线下方有从A至R的字母，表示车身测量点的名称，每个字母表示的测量点
一般在俯视图都显示两个左右对称的测量点。侧视图上每个点到高度基准线都有数据表示，这些数据就是测量点的高度值。
3、 长度数据
在高度基准线的字母K和O的下方有一个小黑三角，表示K和O是长度方向的零点。它们就是车身的长度基准点，K点是车身前部测量点的长度基准，O点是车身后部测量点的长度基准。从K点和O点向上各有一条线延伸至俯视图，在虚线的下方位置可以看出汽车前部、后部每个测量点分别到K点和O点的长度数据显示。
以A点为例说明识读。

图2
（二）只以俯视图来表达（图2）
左侧为发动机室数据图，代表车身的前方，右侧为车身底部数据图，代表车身的后方，同样要找到图中表示长宽高三个基准。
1、 宽度数据
车身上的测量点用1-28的数字表示，每个数字代表车身上左右两个测量点分别到中
心面的数据，可以直接读出任一测量点的宽度数据。
2、 高度数据
在数据图的上方有一排图标，有圆圈、六角形和三角形等，内部有A、B、C和E等字母和数字。圆圈表示测量点是一个孔，六角形表示测量点是一个螺栓，三角形表示测量部件的表面。A、B、C、E等字母表示测量时所用测量头的型号。数字表示高度数值，有时同一个点有两个高度值，是因为在测量时有螺栓时或拆掉螺栓后的高度是不同的。
3、 长度数据
在14号和18号测量点位置有两个黑色的X符号，表示这两点是长度方向的基准。如图2，以车身后部18号点为长度基准，得到汽车前部各个测量点的长度数值；以车身前部14号点为长度基准，得到汽车后部各个测量点的长度数值。
左侧发动室的宽度基准与车身俯视图的宽度基准相同，在发动机室图下方的数字是表示1号-5号点距离6号点的长度，而6号点为发动机室新的长度基准，它距离18号点1790mm。高度尺寸是从距离18号点1790 mm的位置，再向上850 mm作为新的高度基准，由此测量得到发动机室各测量点的高度数值。
例如5号点。用门形尺架测量的。
宽度为628 mm；
高度尺寸是从原基准面上850 mm为新的高度基准测量的，从这点向下测量就可得到发协机室各测量点的高度尺寸。圆圈、字母C和233表示：用C形测量头测量的，测量点是孔时高度为233 mm；六角形、字母C和200表示：用C形测量头测量的，测量点为螺栓时高度为200 mm。
5号点距离原高度基准的高度尺寸为850-233=617 mm，或为850-200=650 mm。
长度：5号点距离新长度基准6号点的长度尺寸是184 mm，而距离长度基准18号点的长度尺寸是1790+184=1974 mm。
要使用这种数据图配合测量系统进行测量时，首先要调整车辆的高度到要求的数值，然后把车辆固定在主夹具上。移动测量系统，把测量系统的中心调整到与车辆的宽度中心一致。长度基准的位置就在车身下部的基准孔位置，把测量系统的长度零点设定在此基准孔上。
二、上部车身数据图

图3
例如：如图3。
前风窗尺寸：通过测量图中A、B、C、D四点的相互尺寸得到，A和B是车顶板的拐角，D和C是发动机罩铰链的后安装孔。
前门尺寸：通过测量图中A、B、C、D四点的相互尺寸得到，A点表示风窗立柱上的裙边凹槽位置，B点表示前立柱铰链的上表面，C点表示中立柱门锁闩的上表面，D点表示中立柱门铰链的上表面。
行李箱尺寸：通过测量图中A、B、C、D、E、F六点的相互尺寸得到，A、B表示行李箱点焊裙边上一条搭接缝隙，C、F表示行李箱后围板的角，D、E表示保险杠上部固定螺钉的中心。

图4
读图时要先找到图中表示长宽高三个基准。
宽度基准中心面。车身上的测量点用1-17的数字表示，每个数字代表车身上左右两个测量点。
高度基准面。在数据图的上方有一排图标，有六角形、正方形、三角形和菱形等，内部有C、E、F、DS、GF、GC等字母和数字。六角形表示测量点是一个螺栓，正方形表示测量部件的表面，数据图下部的三角形表示测量的基准位置的变化情况。C、E、F、DS等字母表示测量时所用测量头的型号，G表示要用G形测量头与其他测量头配合使用。数字表示高度数值。
例如1号点，可以读出1号点左右到中心面的宽度数据为680mm。在数字1的下方有两个倒三角和圆圈内六角标志，内有字母C和数字28和19，表示用C形测量头测量1号圆孔时，高度为28 mm，测量1号螺栓时，高度为19 mm。在1号点的延伸线下部标有1790的弯箭头和内部有H和850三角形标志，表示1号点的长度是图2中18号点前方1790 mm。850表示1号点高度尺寸是在此位置的高度基准向上850 mm为新的高度基准测得的。
