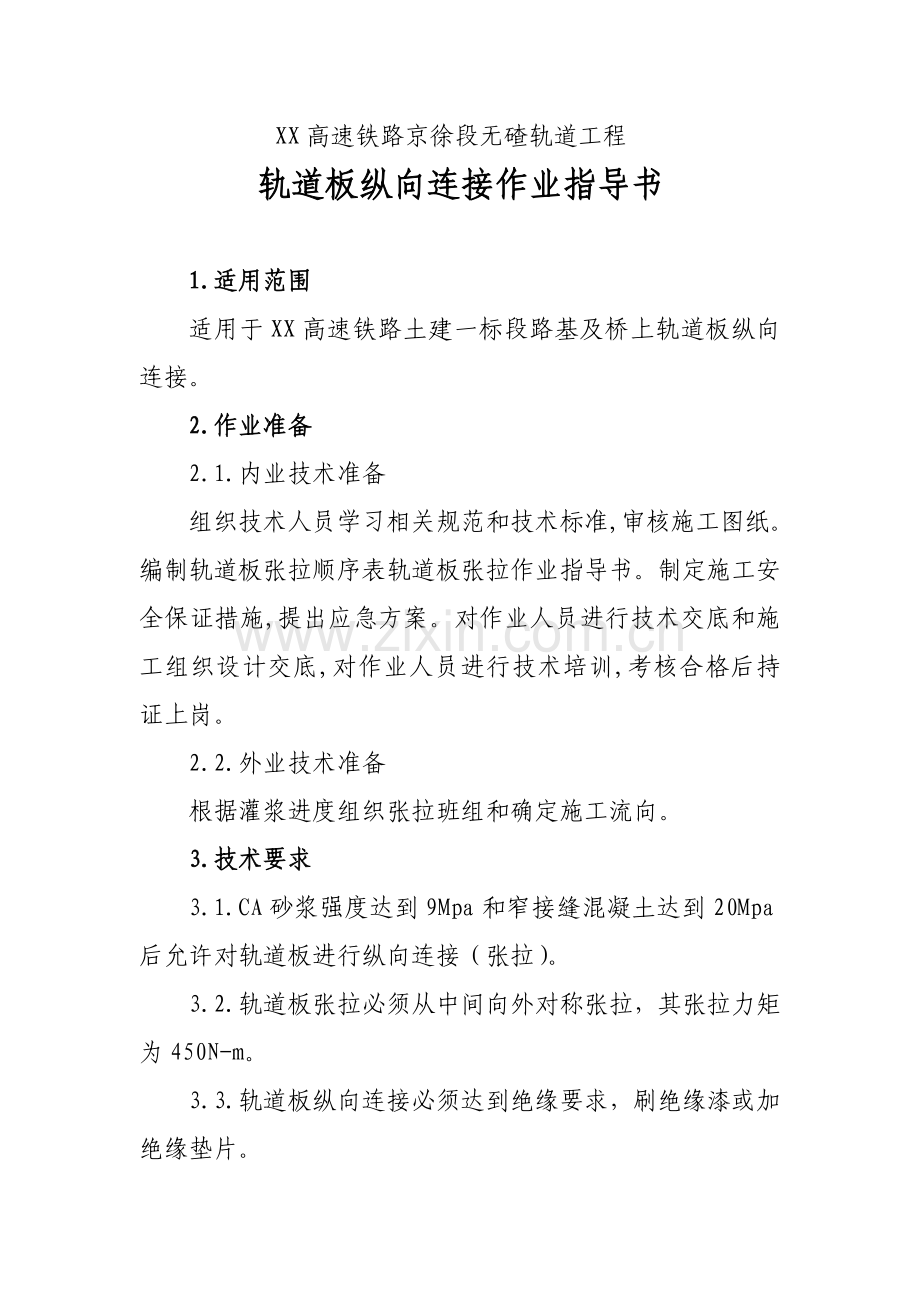

XX高速铁路京徐段无碴轨道工程
轨道板纵向连接作业指导书

1.适用范围
适用于XX高速铁路土建一标段路基及桥上轨道板纵向连接。
2.作业准备
2.1.内业技术准备
组织技术人员学习相关规范和技术标准,审核施工图纸。编制轨道板张拉顺序表轨道板张拉作业指导书。制定施工安全保证措施,提出应急方案。对作业人员进行技术交底和施工组织设计交底,对作业人员进行技术培训,考核合格后持证上岗。
2.2.外业技术准备
根据灌浆进度组织张拉班组和确定施工流向。
3.技术要求
3.1.CA砂浆强度达到9Mpa和窄接缝混凝土达到20Mpa后允许对轨道板进行纵向连接（张拉）。
3.2.轨道板张拉必须从中间向外对称张拉，其张拉力矩为450N-m。
3.3.轨道板纵向连接必须达到绝缘要求，刷绝缘漆或加绝缘垫片。

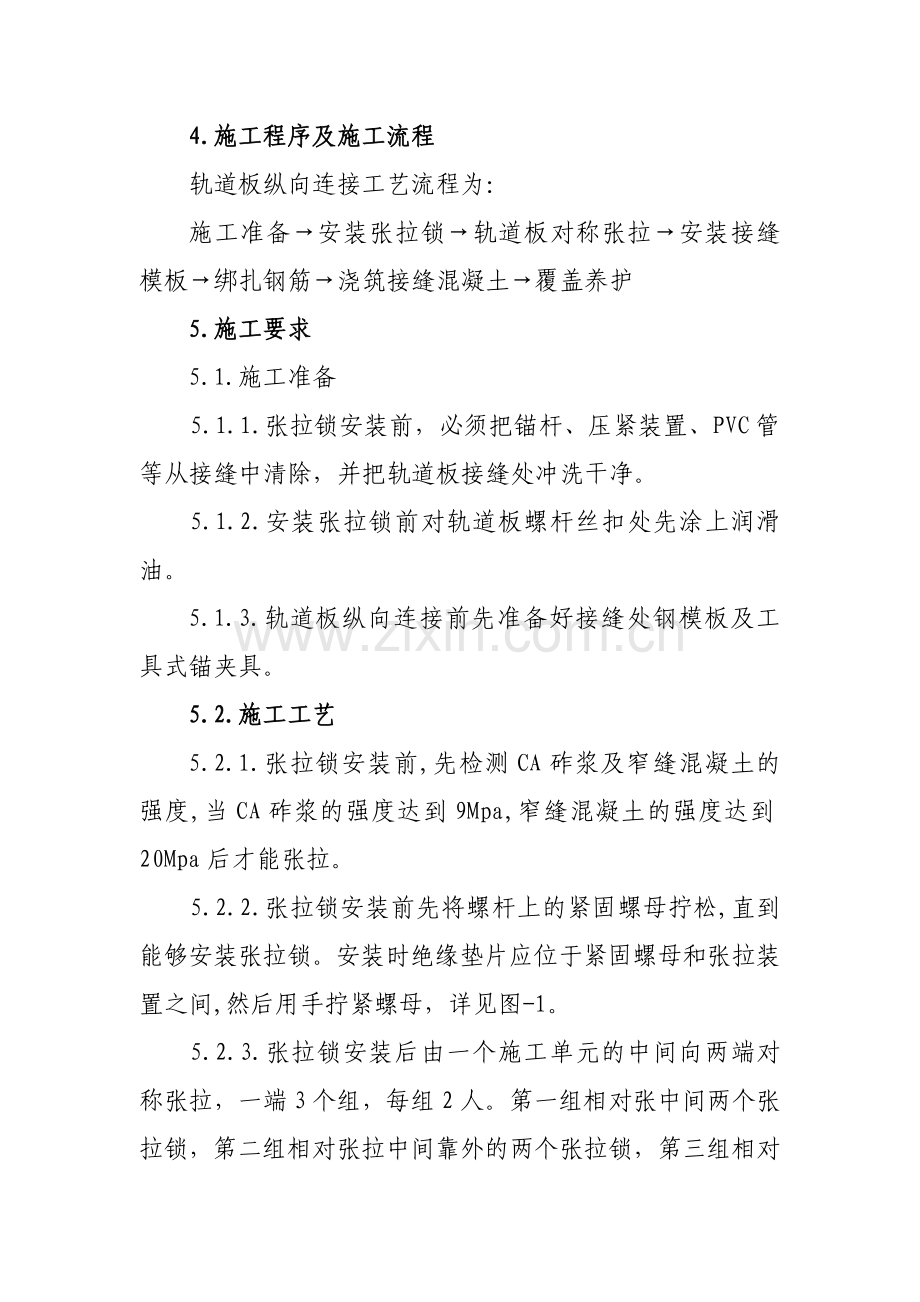

4.施工程序及施工流程
轨道板纵向连接工艺流程为：
施工准备→安装张拉锁→轨道板对称张拉→安装接缝模板→绑扎钢筋→浇筑接缝混凝土→覆盖养护
5.施工要求
5.1.施工准备
5.1.1.张拉锁安装前，必须把锚杆、压紧装置、PVC管等从接缝中清除，并把轨道板接缝处冲洗干净。
5.1.2.安装张拉锁前对轨道板螺杆丝扣处先涂上润滑油。
5.1.3.轨道板纵向连接前先准备好接缝处钢模板及工具式锚夹具。
5.2.施工工艺
5.2.1.张拉锁安装前,先检测CA砟浆及窄缝混凝土的强度,当CA砟浆的强度达到9Mpa,窄缝混凝土的强度达到20Mpa后才能张拉。
5.2.2.张拉锁安装前先将螺杆上的紧固螺母拧松,直到能够安装张拉锁。安装时绝缘垫片应位于紧固螺母和张拉装置之间,然后用手拧紧螺母，详见图-1。
5.2.3.张拉锁安装后由一个施工单元的中间向两端对称张拉，一端3个组，每组2人。第一组相对张中间两个张拉锁，第二组相对张拉中间靠外的两个张拉锁，第三组相对
张拉最外侧的两个张锁，其张拉值为450Nm，详见图-2。

图-1长拉锁安装

图-2轨道板张拉示意
5.2.4.张拉完成后绑扎宽接缝钢筋,每个宽接缝安放两个钢筋骨架,并附加一根￠8,L=2.45m的钢筋,装在横向接缝的上方，详见图-3。

图-3钢筋及模板安装
5.2.5.接缝钢筋绑扎后安装模板，模板采用钢板制作，支撑采用工具式锚夹具，详见图-3。
5.2.6.接缝混凝土浇筑
(1).轨道板接缝浇筑采用膨胀混凝土,骨料粒径为0～10mm,28天的抗压强度不小于50MPa。混凝土采用3.5cm插入式振捣器振捣,混凝土表面与轨道板平,并压实抹光。(为防浇筑混凝土时污染博格板,可用木板做进料斗,也可用胶合板或油毛毡铺在博格板上),详见图-4、图-5。

图-4 混凝土浇筑 图-5混凝土压光
(2).浇筑轨道板接缝混凝土的同时浇筑灌浆孔,浇筑灌浆孔的混凝土及操作方法同轨道板接缝。
(3).新浇筑的轨道板接缝混凝土进行覆盖养护,养护时间不少于7昼夜。
6.劳动力组织
轨道板纵向连接施工按一个作业面配置资源。其中：管理人员、技术人员、试验员、专职安全员为企业职工。详见下表。

轨道板纵向连接劳动力配置表（一个作业面）
序号
工种名称
人数

序号
工种名称
人数
1
管理人员
2
7
混凝土工
8
2
技术人员
2
8
电工
1
3
张拉工
12
9
机械操作工
4
4
试验员
1
10
其它工种人员
5
5
钢筋工
8
11
安全员
1
6
模板工
6
合计

50

7.材料要求
7.1.张拉锁及绝缘垫片必须符合设计要求。
7.2.轨道板接缝混凝土的原材料必须符合设计要求。
8.机械、设备配置
轨道板纵向连接机械、设备配置详见《轨道板纵向连接机械、设备配置表》。

轨道板纵向连接机械、设备配置表（一个作业面）
序号
设备名称
单位
数量
备注
1
扭矩扳手
把
12
轨道板纵向钢筋张拉
2
混凝土输送车
台
1
桥下水平运送混凝土
3
35t汽车吊
台
1
混凝土及钢筋垂直运输
4
手推车
辆
4
桥上混凝土水平运输
5
3.5cm振捣器
台
4

6
工具式模板
套
20

7
400L料斗
个
1
混凝土垂直运输
8
铁抹子
把
8

9.质量控制及检验
9.1.质量控制要点
9.1.1.张拉锁安装前轨道板螺杆丝扣处要涂刷润滑油，并将多余的润滑油擦掉。张拉锁安装时要加绝缘垫片或刷绝缘漆，必须符合绝缘要求。
9.1.2.轨道板张拉要严格按照图-3张拉示意图从中向外对称张拉，张拉力不小于450N-m。
9.1.3.轨道板接缝处附加钢筋必须进行绝缘处理，模板支撑牢固，混凝土振捣密实，混凝土表面抹光压。混凝土浇筑后进行覆盖养护，养护时间不少于7昼夜。
9.2.质量检验
9.2.1.连接钢筋的张拉锁件应满足设计及相关技术要求。
检查方法：查验产品质量证明文件。
9.2.2.轨道板张拉扭矩应符合设计规定。
检验方法：检查扭矩扳手读数。
9.2.3.轨道板接缝处附加钢筋节点的绝缘处理应满足设计要求。
检验方法：电阻表测试。
9.2.4.混凝土原材料、配合比设计、施工检验和混凝土表面质量检验应符合《客运专线无砟轨道工程铁路工程施工质量验收暂行标准》的相关要求。
10.安全及环保要求
10.1.安全要求
10.1.1.制定安全保证措施，健全安全组织机构，施工现场设专职安全员一人，专门负责施工现场的安全管理工作，对作业人员的安全行为进行监控、指导。
10.1.2.桥梁上部施工属于高空作业，箱梁的翼缘板外侧挂安全警示牌,提请人们注意安全。
10.1.3.混凝土料斗吊装前一定要检查吊车的钢丝绳、吊链及吊具的安全状况。
10.1.4.对机械操作人员、吊车司机、普通作业人员进行岗前安全教育培训，提高安全意识，掌握安全基本知识和技能，做到持证上岗。
10.1.5.施工期间应对机械、设备及车辆进行定期检查、保养和维修。
10.2.环保要求
10.2.1.施工现场各种建筑垃圾及固体废弃物必须及时收集并按相关规定进行处理或统一运输到指定弃渣场，避免洒落在桥下或路基旁污染周边环境。
10.2.2.桥上施工用水必须规范，且经过沉淀处理。特别在冲洗桥面或养护混凝土的过程中，避免施工用水对周边环境的污染。
10.2.3.机械、设备在施工或修理过程中必须加强油料管理，避免洒落，污染桥面且进行必要的回收处理。
10.2.4.轨道板接缝混凝土养护用的土工布或塑料薄膜用后及时回收，防止飘落桥下，污染环境。
10.2.5.施工便道要经常洒水，避免大型车辆及设备行驶通过时尘土飞扬。
