S波冷却塔填料
冷却塔填料

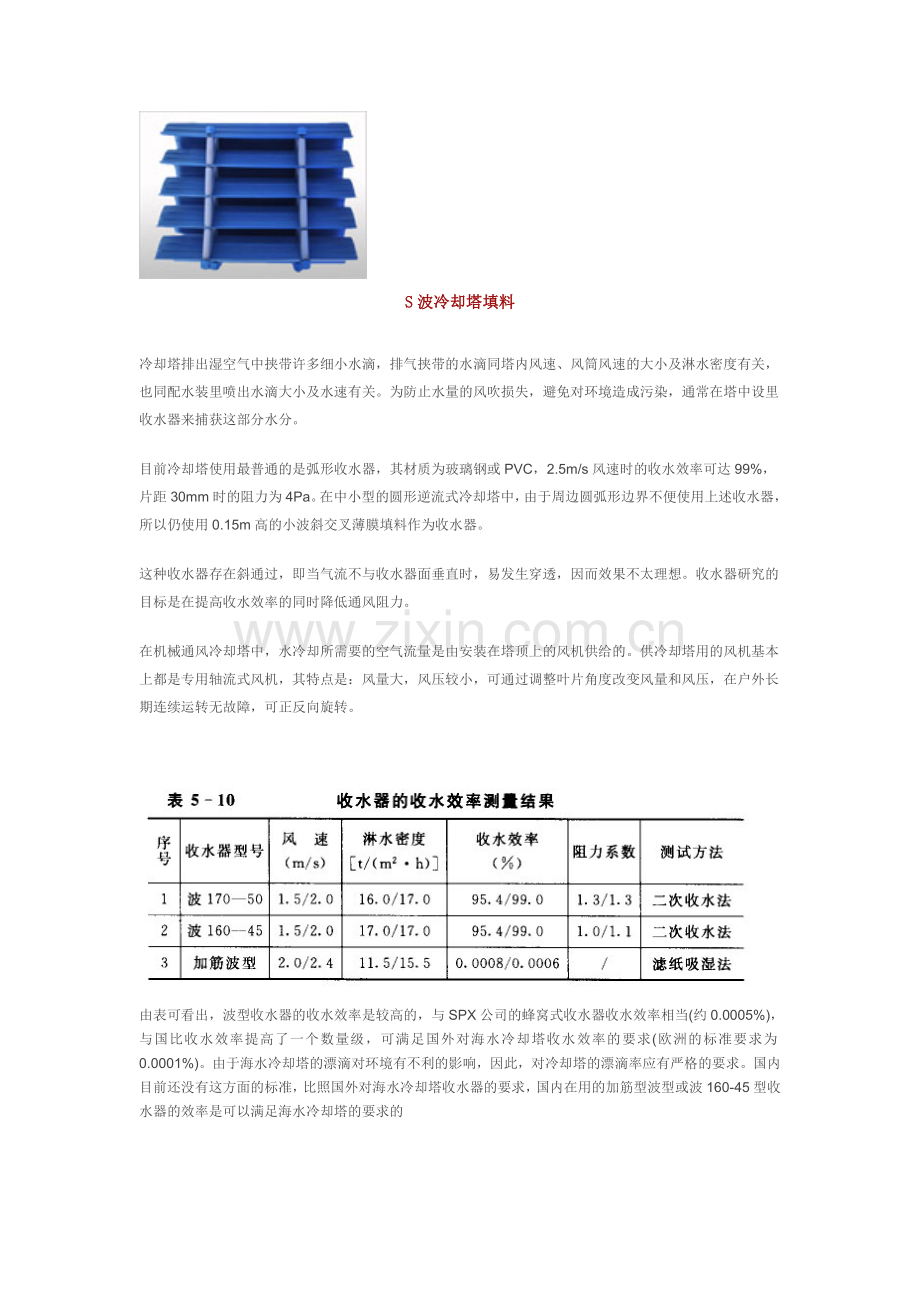

S波冷却塔填料
冷却塔排出湿空气中挟带许多细小水滴，排气挟带的水滴同塔内风速、风筒风速的大小及淋水密度有关，也同配水装里喷出水滴大小及水速有关。为防止水量的风吹损失，避免对环境造成污染，通常在塔中设里收水器来捕获这部分水分。
目前冷却塔使用最普通的是弧形收水器，其材质为玻璃钢或PVC，2.5m/s风速时的收水效率可达99%，片距30mm时的阻力为4Pa。在中小型的圆形逆流式冷却塔中，由于周边圆弧形边界不便使用上述收水器，所以仍使用0.15m高的小波斜交叉薄膜填料作为收水器。
这种收水器存在斜通过，即当气流不与收水器面垂直时，易发生穿透，因而效果不太理想。收水器研究的目标是在提高收水效率的同时降低通风阻力。
在机械通风冷却塔中，水冷却所需要的空气流量是由安装在塔顶上的风机供给的。供冷却塔用的风机基本上都是专用轴流式风机，其特点是：风量大，风压较小，可通过调整叶片角度改变风量和风压，在户外长期连续运转无故障，可正反向旋转。

由表可看出，波型收水器的收水效率是较高的，与SPX公司的蜂窝式收水器收水效率相当(约0.0005%)，与国比收水效率提高了一个数量级，可满足国外对海水冷却塔收水效率的要求(欧洲的标准要求为0.0001%)。由于海水冷却塔的漂滴对环境有不利的影响，因此，对冷却塔的漂滴率应有严格的要求。国内目前还没有这方面的标准，比照国外对海水冷却塔收水器的要求，国内在用的加筋型波型或波160-45型收水器的效率是可以满足海水冷却塔的要求的

2
WTL无填料雾化冷却塔的主要优点：
　　雾化冷却塔的独特设计使之有以下填料塔无法比拟的优点：
　1、系统阻力小，气流风速大。因无填料，系统阻力小，静压约为填料塔50%，同时气流量增大约20%。
　2、逼近度小，冷却效果好。因采用雾化装置，使水以雾滴状与气流接触，并有先上后下两个过程，比填料塔的气水接触均匀，传热传质彻底，冷却效果好。避免了由于填料结垢、长菌、生藻、黏泥以及老化、变 形、脆裂引起的堵塞、局部死区、沟流以及由此造成的冷却分布不均匀现象，冷却效果明显优于填料塔。冷却水温与湿球温度逼近度小。t2-т≤4℃。
　3、冷却温差大。即在风机、塔体尺寸及水量相同的情况下，比填料塔大约20%。
　4、冷却水量大。即在风机、塔体尺寸及冷却水量相同的情况下，比填料塔提高10%。
　5、节能效果好。即在风机、塔体尺寸、冷却温差、处理水量相同的情况下，比填料塔可节能约20%。
　6、运行费用低。因无填料，运行阻力小；因雾化冷却，冷却效率高；因自然通风好，冬季停开风机时间长。雾化冷却塔比填料塔综合节能降耗25%左右。
　7、使用周期长，维修方便，省时省力，节省费用。WTL雾化冷却塔内部空间较大，每处都能进入维修保养，十分方便。关键装置使用寿命可超过十年以上，不用维修。省去了由于填料塔布水喷头频繁堵塞，冲落所进行的疏通、更换以及由于填料结垢、长菌、生藻、老化、脆裂所进行的除垢、清洗、杀菌、灭藻、更换的不便和费用。从根本上杜绝由填料问题所引起的填料层堵塞、局部死区、沟流、填料碎片堵塞系统管道、泵、换热器等一系列影响塔和工艺系统设备性能的现象。
　8、运行稳定，机械噪音小，比填料塔低约6dB。无飞水、飘水现象（必要时采用两层收水器），对周围环境影响很小。
　9、能适用于高温、高浊、较大杂质循环水。
　10、可将逆流和横流式填料塔改造成新型环保节能WTL无填料雾化冷却塔。
　11、其雾化装置可用于雾化冷却池和曝气池。

　　 多维收水器，是由多个多维折板和平面折板所组成，每个多维折板在Ｘ向由多个９０°转角构成等腰三角波形板，Ｙ向有两次120～130°不同方向的折角；平面折板沿Ｙ向有与多维折板相对应的两次120～130°折角；多维折板与平面折板交替粘接在一起，形成多个多维转折的三角形通道，构成了气流通道的空间多维转折立体结构，改变了传统收水器的单向单维导流方式，很好的解决了水的飘洒问题（飘洒损失率万分之二），收水器以配水管为梁，把收水器低位放置，直接放在气流平顺段，使通过收水器的气流在平面上颁均匀，大大提高收水效率，并降低气流阻力，达到极佳的收水效果和节能效果。
一、新型多折波收水器性能特点：
      具有收水效果好、延长交换时间，比普通收水器收水效果高出50%。是大型冷却塔新型专用收水器。
二、新型多折波收水器的规格：
      型号：160-50mm       厚度：0.8-1.0mm   长度：1000-2500mm
三、新型多折波收水器技术性能参数：
类型
风速（m/s）
淋水密度
[(tm2.h)]
收水效率
（%）
阻力系数
（%）
BO-50/160

14.0
86.1
88.7
1.84
1.67
BO-42/140
1.6
2.0

99.0
99.0
1.46
1.47
波170-50
1.5
2.0
16.0
17.0
96.5
99.4
1.25
1.30
波160-45

17.0
17.0
95.4
99.0
1.00
1.13
四、新型多折波收水器物理性能：
项目
指标
拉伸强度Mpa
42
冲击强度KJ/m2
80
热变形温度℃
65
氧指数
40
