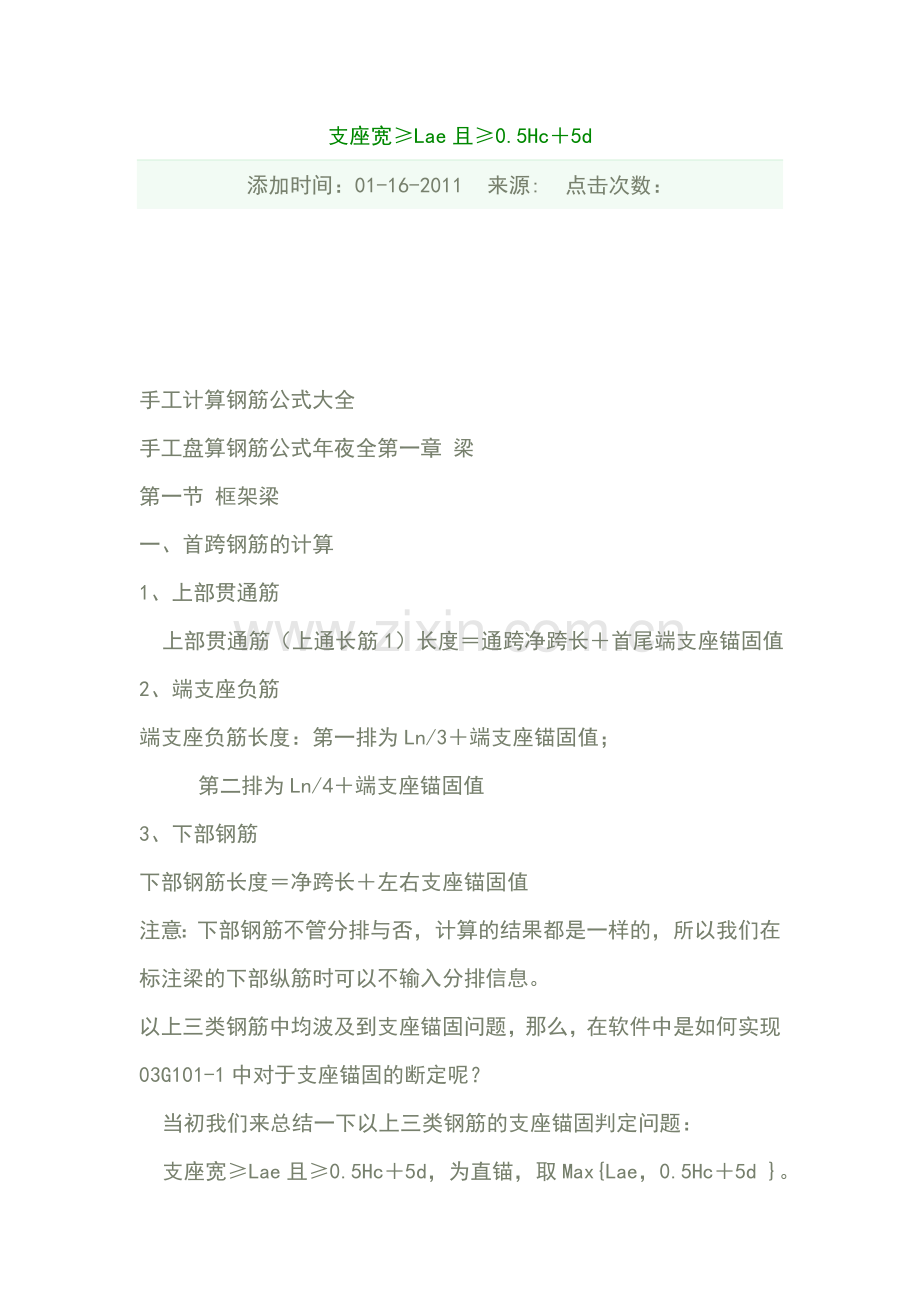

手工计算钢筋公式大全
手工盘算钢筋公式年夜全第一章 梁
第一节 框架梁
一、首跨钢筋的计算
1、上部贯通筋
   上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值
2、端支座负筋
端支座负筋长度：第一排为Ln/3＋端支座锚固值；
         第二排为Ln/4＋端支座锚固值
3、下部钢筋
下部钢筋长度＝净跨长＋左右支座锚固值
注意：下部钢筋不管分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均波及到支座锚固问题，那么，在软件中是如何实现03G101-1中对于支座锚固的断定呢？
   当初我们来总结一下以上三类钢筋的支座锚固判定问题：
   支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }
4、腰筋
构造钢筋：构造钢筋长度＝净跨长＋2×15d
抗扭钢筋：算法同贯通钢筋
5、拉筋
拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d
拉筋根数：如果我们不在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋
箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d
箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1
注意：由于构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发明，拉筋和箍筋在每个保护层处均被多扣失落了直径值；而且我们在估算入网算钢筋长度时，都是按照外皮计算的，所以软件主动会将多扣掉的长度在弥补回来，由此，拉筋计算时增添了2d，箍筋计算时增长了8d。（如下图所示）
7、吊筋
吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，个中框梁高度>800mm 夹角=60°
                                 ≤800mm 夹角=45°
二、中间跨钢筋的计算
1、中间支座负筋
中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；
第二排为Ln/4＋中间支座值＋Ln/4
注意：傍边间跨两真个支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：
第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；
第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
其他钢筋计算同首跨钢筋计算。
三、尾跨钢筋计算
相似首跨钢筋计算

四、悬臂跨钢筋计算
1、主筋
   软件共同03G101-1，在软件中重要有六种形式的悬臂钢筋，如下图所示

这里，我们以2＃、5＃及6＃钢筋为例进行剖析：
2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值
5＃钢筋—上手下排钢筋＝Ln/4+支座宽+0.75
