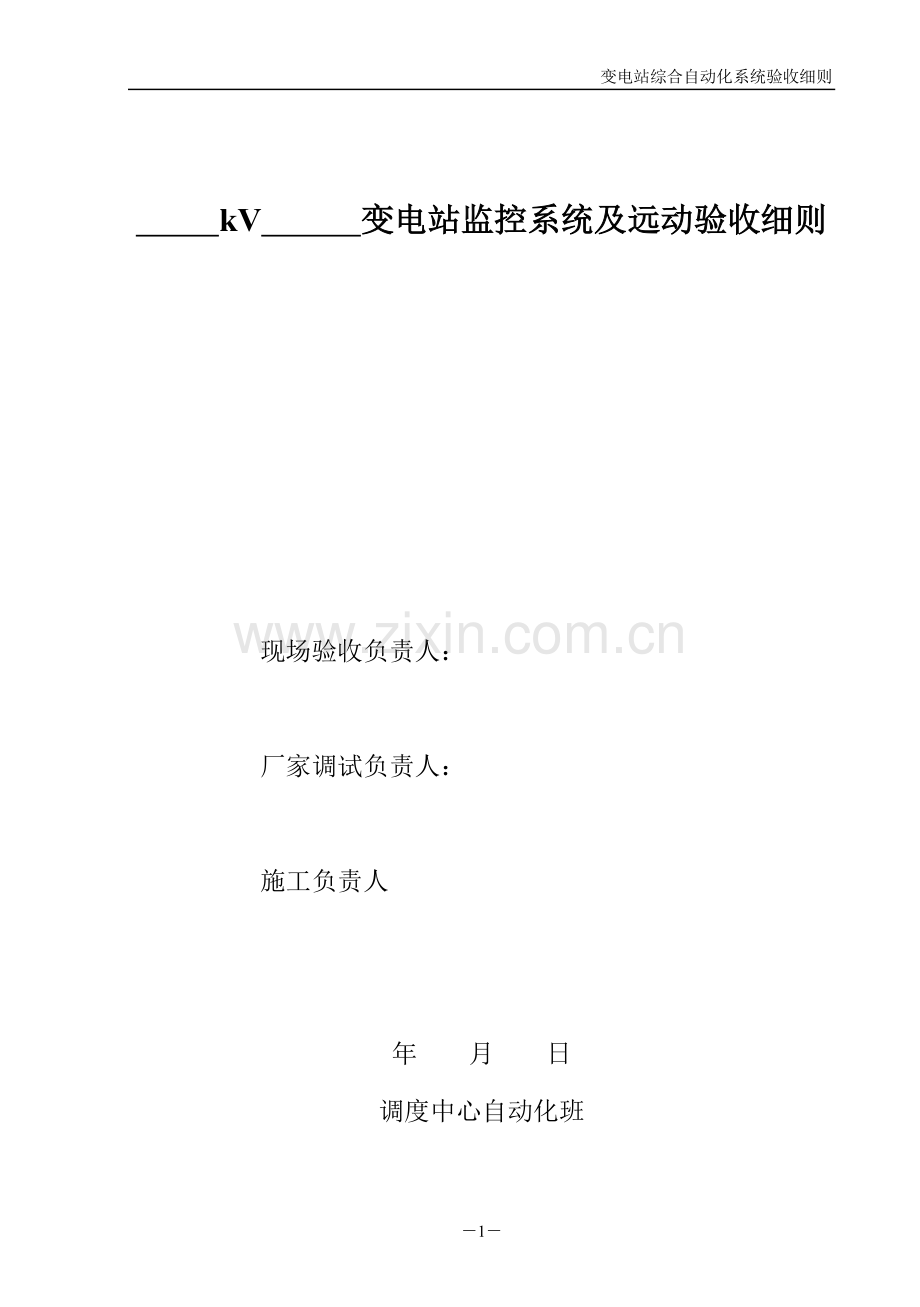

变电站综合自动化系统验收细则

kV 变电站监控系统及远动验收细则

现场验收负责人：

厂家调试负责人：

施工负责人

年 月 日
调度中心自动化班

宁东供电局 kV 变电站监控系统及远动验收细则

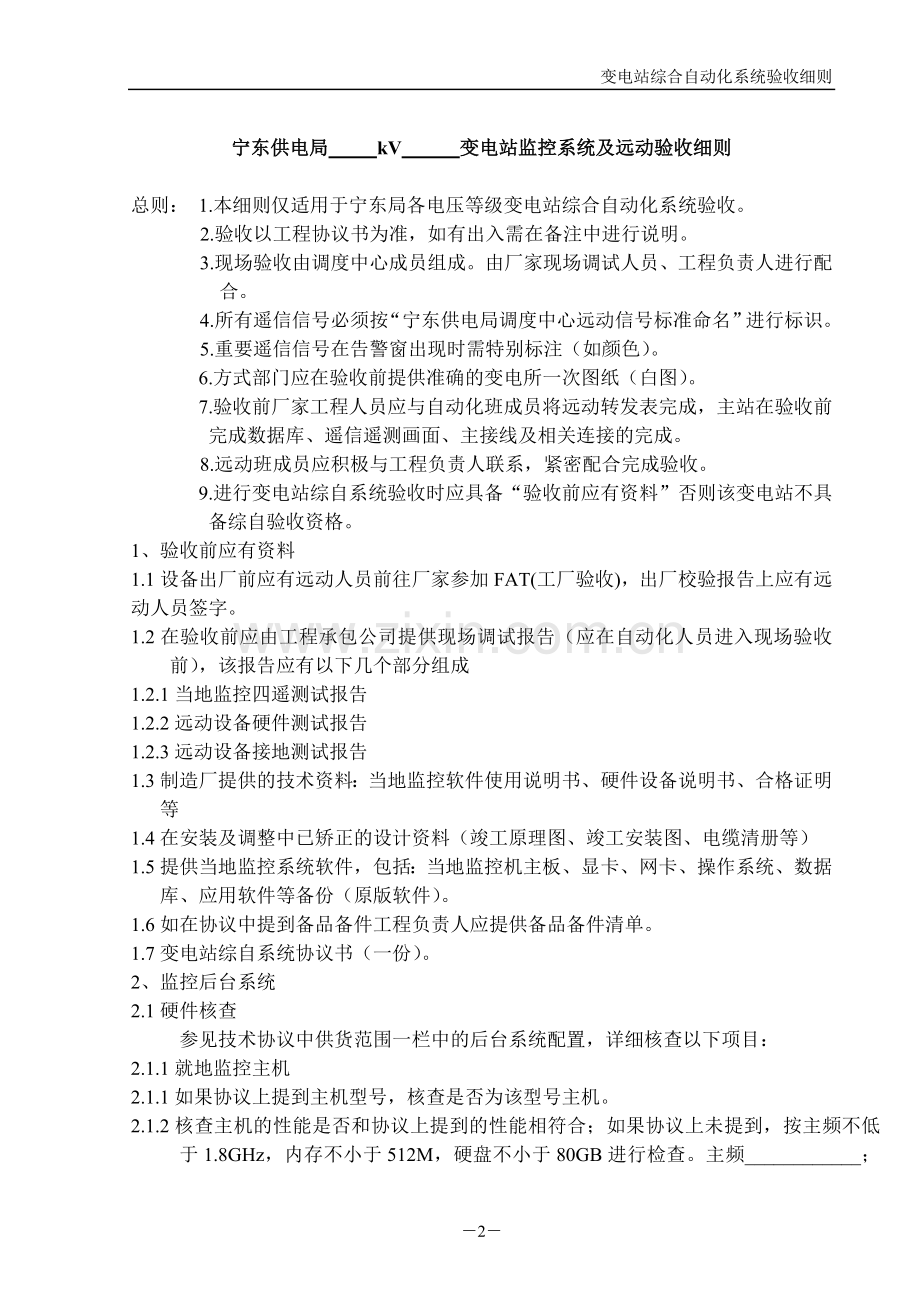

总则： 1.本细则仅适用于宁东局各电压等级变电站综合自动化系统验收。
2.验收以工程协议书为准，如有出入需在备注中进行说明。
3.现场验收由调度中心成员组成。由厂家现场调试人员、工程负责人进行配合。
4.所有遥信信号必须按“宁东供电局调度中心远动信号标准命名”进行标识。
5.重要遥信信号在告警窗出现时需特别标注（如颜色）。
6.方式部门应在验收前提供准确的变电所一次图纸（白图）。
7.验收前厂家工程人员应与自动化班成员将远动转发表完成，主站在验收前完成数据库、遥信遥测画面、主接线及相关连接的完成。
8.远动班成员应积极与工程负责人联系，紧密配合完成验收。
9.进行变电站综自系统验收时应具备“验收前应有资料”否则该变电站不具备综自验收资格。
1、验收前应有资料
1.1设备出厂前应有远动人员前往厂家参加FAT(工厂验收)，出厂校验报告上应有远动人员签字。
1.2在验收前应由工程承包公司提供现场调试报告（应在自动化人员进入现场验收前），该报告应有以下几个部分组成
1.2.1当地监控四遥测试报告
1.2.2远动设备硬件测试报告
1.2.3远动设备接地测试报告
1.3制造厂提供的技术资料：当地监控软件使用说明书、硬件设备说明书、合格证明等
1.4在安装及调整中已矫正的设计资料（竣工原理图、竣工安装图、电缆清册等）
1.5提供当地监控系统软件，包括：当地监控机主板、显卡、网卡、操作系统、数据库、应用软件等备份（原版软件）。
1.6如在协议中提到备品备件工程负责人应提供备品备件清单。
1.7变电站综自系统协议书（一份）。
2、监控后台系统
2.1硬件核查
参见技术协议中供货范围一栏中的后台系统配置，详细核查以下项目：
2.1.1就地监控主机
2.1.1如果协议上提到主机型号，核查是否为该型号主机。
2.1.2核查主机的性能是否和协议上提到的性能相符合；如果协议上未提到，按主频不低于1.8GHz，内存不小于512M，硬盘不小于80GB进行检查。主频____________；内存_____________；硬盘_______________。
2.1.3如果协议上提到配置光驱或语音系统，请核查光驱、声卡、音箱等。
检查结果：________________________________。
2.1.4检查随主机配置的鼠标、键盘及转接头。
检查结果：________________________________。
2.1.5检查主机内的显示卡。
显卡类型： 检查结果：_________________。
2.1.6若监控主站配有局域网卡（以太网卡），应进入操作系统，看各互连的计算机能否通过“网上邻居”通讯；
检查结果：
2.2检查显示器是否与协议相符
2.2.1检查显示器尺寸是否和协议相符。尺寸：___________________
2.2.2如果协议上有显示器的生产厂家及型号，请核查是否相符。
厂家：___________________；型号：_____________________
2.3打印机
2.3.1打印机的类型是否和协议相符（针式、喷墨或激光）
如与协议不符是
2.3.2打印机的生产厂家和型号是否相符。
厂家：___________________；型号：_____________________
2.3.3打印机的台数是否相符。台数：___________________
2.4不间断电源设备情况
2.4.1产品的型号是否相符。检查结果：
2.4.2产品的容量是否相符。检查结果：
2.4.3如是UPS检查电池是否完好及规格、数目同技术协议是否一致。
检查结果：
2.5操作站人机界面检查
2.5.1所用操作系统是否和协议相符。
2.5.2主接线图及潮流图画面是否整齐、光滑，并且同用户提供的主接线图相一致。检查结果：
2.5.3实时数据表是否整齐、排列有序，表内数据项目是否严格按照协议上采集内容给予反映。
检查结果：
2.6根据协议内容核查以下项目：
协议内容 工程人机界面
主接线图显示 有□ 无□ 有□ 无□
遥测列表显示 有□ 无□ 有□ 无□
重要遥信列表显示 有□ 无□ 有□ 无□
电压棒图显示 有□ 无□ 有□ 无□
负荷曲线显示 有□ 无□ 有□ 无□
负荷率统计显示 有□ 无□ 有□ 无□
事件顺序记录表 有□ 无□ 有□ 无□
主变分接头档位显示 有□ 无□ 有□ 无□
主变温度显示 有□ 无□ 有□ 无□
标准时钟显示及校时 有□ 无□ 有□ 无□
运行操作指导 有□ 无□ 有□ 无□
其他内容 有□ 无□ 有□ 无□
其他内容 有□ 无□ 有□ 无□

2.7监控系统功能根据协议核查以下内容：

协议内容 工程人机界面
模拟量越限处理 有□ 无□ 有□ 无□
模拟量最大、最小、平均值计算 有□ 无□ 有□ 无□
馈线及主变各侧功率因数计算 有□ 无□ 有□ 无□
母线电压合格率计算 有□ 无□ 有□ 无□
操作闭锁功能 有□ 无□ 有□ 无□
综合电压无功控制调节功能 有□ 无□ 有□ 无□
画面拷贝功能 有□ 无□ 有□ 无□
召唤打印功能 有□ 无□ 有□ 无□
自动打印功能 有□ 无□ 有□ 无□
历史数据打印 有□ 无□ 有□ 无□
操作记录的随机打印 有□ 无□ 有□ 无□
保护各种信息的自动打印 有□ 无□ 有□ 无□
多窗口显示功能 有□ 无□ 有□ 无□
在线修改画面功能 有□ 无□ 有□ 无□
修改上下限值功能 有□ 无□ 有□ 无□
电度量分段记录功能 有□ 无□ 有□ 无□
保护信号远方复归命令 有□ 无□ 有□ 无□
遥控命令超时自动终止功能 有□ 无□ 有□ 无□
其他内容 有□ 无□ 有□ 无□
其他内容 有□ 无□ 有□ 无□

3、远动系统
3.1远动主机（如为工控机则检查如下内容）
3.1.1如果协议上提到主机型号，核查是否为该型号主机。
3.1.2核查主机的性能是否和协议上提到的性能相符合；如果协议上未提到，按主频不低于200MHz，内存不小于32M，电子盘容量不小于2MB进行检查。主频_____________；内存_____________；电子盘_______________。
3.1.3检查随主机配置的键盘。
检查结果：________________________________
3.1.4检查主机内的显示卡。
显卡类型： 检查结果：_________________
3.1.5检查串口:运行远动软件，在笔记本电脑上用软件分别连接各串口，作遥控实验并观察返回结果是否正确：
串口1 □ ； 串口2 □ ； 串口3 □
3.1.6 测试MODEM 工作是否正常？
3.1.7若配置了GPS，联接天线后检查GPS能否接收卫星同步时钟信号；

3.1.8若选用了共享器（连接鼠标及键盘的串口）
检查能否正常工作；
3.2 显示器
3.2.1检查显示器尺寸是否和协议相符。尺寸：___________________
3.2.2如果协议上有显示器的生产厂家及型号，请核查是否相符。
厂家：___________________；型号：_____________________
3.3远动规约
3.3.1对照技术协议检查远动具体要求，是否有特殊功能或规约修改要求。
结果：
3.3.2本变电站需投运几种远动。
3.3.2.1远动一（与___________级调度接口）
a. 规约____________________；是否有特殊修改要求：______________是否提供具体的规约文本：___________________________________。
b. MODEM 中心频率：_________________________
频 偏：_________________________
波 特 率：_________________________
c.通讯方式：同步：_________________；异步：_________________
3.3.2.2远动二（与___________级调度接口）
a. 规约____________________；是否有特殊修改要求：______________是否提供具体的规约文本：___________________________________。
b. MODEM 中心频率：_________________________
频 偏：_________________________
波 特 率：_________________________
c.通讯方式：同步：_________________；异步：_________________
3.3.2.3远动三（与___________级调度接口）
a.规约____________________；是否有特殊修改要求：______________是否提供具体的规约文本：___________________________________。
b. MODEM 中心频率：_________________________
频 偏：_________________________
波 特 率：_________________________
c.通讯方式：同步：_________________；异步：_________________
3.3.2.4远动四（与___________级调度接口）
a.规约____________________；是否有特殊修改要求：______________是否提供具体的规约文本：___________________________________。
b. MODEM 中心频率：_________________________
频 偏：_________________________
波 特 率：_________________________
c.通讯方式：同步：_________________；异步：_________________
3.3.3检查几种远动要求的信息表。
是否提供信息表？
3.3.4是否全部安装了协议要求的远动软件及中文平台？___________。
4、四遥功能检查
（详细情况见远动信息表及当地信息表）
4.1后台监控系统于出厂前应做到四遥（即遥测、遥信、遥控、遥脉）功能均已调试完毕，能正常运行为准。首先列出当地监控及远动的四遥表，装置地址列表。
4.2分步检查：
4.2.1装置四遥检查
4.2.1.1、 系列装置 共 台,每台按以下步骤检查：
a.遥测：
加入IA、IC，后台及主站中数值显示应与装置刻度显示相同。加入IA、UA（同相位），在装置PT、CT变比均为1时，后台P、Q显示应与装置P、Q显示相同。
b.遥信：
开关位置遥信：做模拟断路器分合，后台及主站应正确反应。
压板遥信：电流I、II、III段压板（对于有零序保护的装置，应有零序电流压板），低周压板、重合压板，后台及主站的压板状态应于装置轮流显示的相同。做出每个压板变位，后台显示应能相应改变。
开入端子遥信：用公共端子点相应遥信开入端子，后台及主站中应能反应相应端子变位信息，做远方/就地切换，后台及主站应能正确反应。
保护信息遥信：做电流I、II、III段保护跳闸及重合与加速试验，后台及主站应能正确反应动作信息。做装置告警试验，后台及主站也应能正确反应各种告警信号。
c.遥控：
做开关跳合遥控，与后台及主站遥信对应，做各个分合遥控时，后台及主站应能反应出压板分合。
4.2.1.2 系列电容器保护装置 共 台,每台按以下步骤检查
a.遥侧：
加入IA、IC，后台及主站中数值显示应与装置刻度显示相同，加入IA、UA（相角90度），在装置PT、CT变比设为1时，后台中Q显示应与装置Q轮流显示相同。
b.遥信：
开关位置遥信：做模拟断路器分合，后台及主站应正确反应。
压板遥信：电流I、II、III段压板（对于有零序保护的装置，应有零序电流压板），过压压板、失压压板，不平衡压板状态应于装置轮流显示的相同。做出每个压板变位，后台及主站显示应能相应改变。
开入端子遥信：用公共端子点相应遥信开入端子，后台及主站中应能反应相应端子变位信息，做远方/就地切换，后台及主站应能正确反应。
保护信息遥信：做各种保护跳闸试验，后台及主站应能正确反应动作信息。做装置告警试验，后台及主站也应能正确反应各种告警信号。
c.遥控：
做跳合遥控。与遥信对应，做开关刀闸分合遥控时，后台及主站应能反应出开关分合。
4.2.1.3 系列变压器保护装置 共 台
a.遥信：
保护动作及告警信息：做各种保护动作，后台及主站中应能正确反应，做各种保护告警信息，后台及主站也应正确反应。
4.2.1.4 系列备自投装置 共 台每台按以下步骤检查：
a.遥信：
压板遥信：备自投投入压板在后台及主站中显示的状态应与保护装置中实际状态一致，做备自投投入压板的投退，后台及主站应正确反应。
保护信息遥信：做备自投动作试验，后台及主站应正确反应，做备自投告警试验，后台及主站也应相应反应。
b.遥控：
做备自投投入压板遥控，后台及主站应能正确反应分合。
4.2.1.5 测控装置 共 台,每台按以下步骤检查：
a.遥测：
电流遥测：用公共端子点相应遥测开入端子，后台及主站中应能反应相应端子遥测信息，后台应能正确反应。
电压遥测：在相应遥测端子上加量时，后台及主站中应能反应相应端子遥测信息，后台及主站也应显示与所加电压相符。
温度测量：后台及主站中应能反应相应端子温度信息，各热电偶测温输入端开路时，后台及主站温度显示应为无穷大，输入端短路时，后台及主站温度显示应为一个负的较大的数值。
b.遥信：
用公共端子点相应遥信开入端子，后台及主站中应能反应相应端子变位信息，做远方/就地切换，后台及主站应能正确反应。
c.遥控：
在后台及主站中做开出遥控时，相应节点应正确闭合。
后台及主战应正确显示，即与所加电压相同。
4.3音响回路检查
在后台做事故试验，预告试验，应能听到电笛、电铃声。做保护动作及告警时，也应有电笛、电铃音响，并且都应自动复归和手动复归。

4.4小电流接地选线功能检查：
后台及主站中应反应出不同母线段接地信号。
检查校验结果：
4.5共调试完 系列装置 台
系列装置 台
系列装置 台
系列装置 台
系列装置 台
系列装置 台
系列装置 台
系列装置 台
系列装置 台
4.6检查合格装置 共_________台
检查不合格装置地址：_____________________________________________ 不合格项目及原因：

验收人：（签字）

年 月 日

附件（一）：远动信息核对表
附件（二）：当地监控信息核对表
附件（三）：装置地址列表
附件（四）：验收总结及遗留问题
附件（五）：备品备件清单
