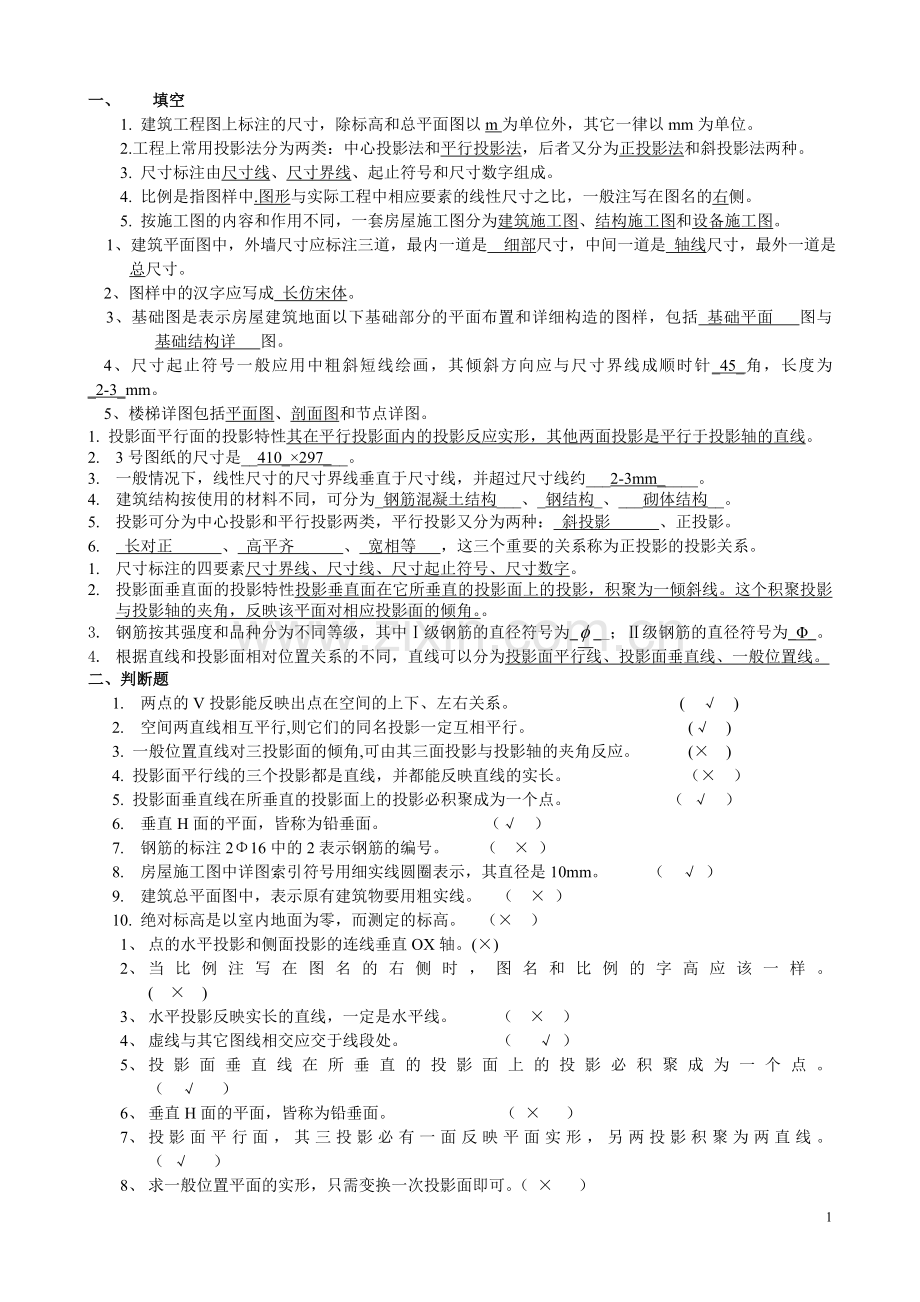

一、 填空
1. 建筑工程图上标注的尺寸，除标高和总平面图以m为单位外，其它一律以mm为单位。
2.工程上常用投影法分为两类：中心投影法和平行投影法，后者又分为正投影法和斜投影法两种。
3. 尺寸标注由尺寸线、尺寸界线、起止符号和尺寸数字组成。
4. 比例是指图样中.图形与实际工程中相应要素的线性尺寸之比，一般注写在图名的右侧。
5. 按施工图的内容和作用不同，一套房屋施工图分为建筑施工图、结构施工图和设备施工图。
1、建筑平面图中，外墙尺寸应标注三道，最内一道是 细部尺寸，中间一道是 轴线尺寸，最外一道是 总尺寸。
2、图样中的汉字应写成 长仿宋体。
3、基础图是表示房屋建筑地面以下基础部分的平面布置和详细构造的图样，包括 基础平面 图与 基础结构详 图。
4、尺寸起止符号一般应用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针_45_角，长度为_2-3_mm。
5、楼梯详图包括平面图、剖面图和节点详图。
1. 投影面平行面的投影特性其在平行投影面内的投影反应实形，其他两面投影是平行于投影轴的直线。
2. 3号图纸的尺寸是__410_×297___。
3. 一般情况下，线性尺寸的尺寸界线垂直于尺寸线，并超过尺寸线约___2-3mm_____。
4. 建筑结构按使用的材料不同，可分为_钢筋混凝土结构___、_钢结构_、___砌体结构__。
5. 投影可分为中心投影和平行投影两类，平行投影又分为两种： 斜投影 、正投影。
6. 长对正 、 高平齐 、 宽相等 ，这三个重要的关系称为正投影的投影关系。
1. 尺寸标注的四要素尺寸界线、尺寸线、尺寸起止符号、尺寸数字。
2. 投影面垂直面的投影特性投影垂直面在它所垂直的投影面上的投影，积聚为一倾斜线。这个积聚投影与投影轴的夹角，反映该平面对相应投影面的倾角。。
3. 钢筋按其强度和品种分为不同等级，其中Ⅰ级钢筋的直径符号为___；Ⅱ级钢筋的直径符号为_Φ_。
4. 根据直线和投影面相对位置关系的不同，直线可以分为投影面平行线、投影面垂直线、一般位置线。
二、判断题
1. 两点的V投影能反映出点在空间的上下、左右关系。 ( √ )
2. 空间两直线相互平行,则它们的同名投影一定互相平行。 (√ )
3. 一般位置直线对三投影面的倾角,可由其三面投影与投影轴的夹角反应。 (× )
4. 投影面平行线的三个投影都是直线，并都能反映直线的实长。 （× ）
5. 投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。 （ √ ）
6. 垂直H面的平面，皆称为铅垂面。 （√ ）
7. 钢筋的标注2Φ16中的2表示钢筋的编号。 （ × ）
8. 房屋施工图中详图索引符号用细实线圆圈表示，其直径是10mm。 （ √ ）
9. 建筑总平面图中，表示原有建筑物要用粗实线。 （ × ）
10. 绝对标高是以室内地面为零，而测定的标高。 （× ）
1、 点的水平投影和侧面投影的连线垂直OX轴。(×)
2、 当比例注写在图名的右侧时，图名和比例的字高应该一样。 ( × )
3、 水平投影反映实长的直线，一定是水平线。 （ × ）
4、 虚线与其它图线相交应交于线段处。 （ √ ）
5、 投影面垂直线在所垂直的投影面上的投影必积聚成为一个点。 （ √ ）
6、 垂直H面的平面，皆称为铅垂面。 （ × ）
7、 投影面平行面，其三投影必有一面反映平面实形，另两投影积聚为两直线。 （ √ ）
8、 求一般位置平面的实形，只需变换一次投影面即可。（ × ）
9、 绕正垂线旋转，可将一条正平线变成铅垂线或侧垂线。 （ √ ）
10、图纸的幅面是指图纸的大小，常用的有A0~A4五种基本规格。 （√ ）
1、 平、剖面图中主要构配件断面的轮廓线采用粗实线。（ √ ）
2、 点的正面投影和侧面投影的连线垂直OX轴。 ( × )
3、 比例是指图中图形与其实物相应要素的线性尺寸之比。（ √ ）
4、 标注球的直径尺寸时，应在尺寸数字前加注符号“SΦ”。（ × ）
5、 透视图是用平行投影法绘制的。（× ）
6、 三面投影图是用平行投影的正投影法绘制的多面投影图。（√ ）
7、 在正投影中，投影面垂直线在它所垂直的投影面上集聚成线。（× ）
8、 垂直V面的平面，皆称为正垂面。 （ × ）
9、 房屋施工图一般分为建筑施工图、结构施工图、水暖电施工图。（√）
10、 建筑详图是建筑细部点的施工图。（√ ）
三、选择题
1. 画在图纸上的线条统称为图线。图线又有粗、中粗、中、细之分，粗线条主要用作（D一般作主要可见轮廓线 ）
A.一般不可见轮廓线 B.平、剖面图中没有剖切到，但可看到部分的轮廓线
C.定位轴线 D.一般作主要可见轮廓线
2. 每个图样应先根据形体的复杂程度和比例的大小，确定基本线宽b。决定b之后，中线的宽度为（B 0.5b ）
A .0.75b B. 0.5b C. 0.85b D. 0.6b
3．下列哪些叙述不是平行投影的特性（ B不变性）
A. 积聚性 B. 不变性
C. 度量性、相仿性 D. 平行性、定比性
4. 空间两点的相对位置，可在它们的三面投影中反映。H投影反映出它们的（ C左右、前后关系）
A.上下、左右关系 B.上下、前后关系 C.左右、前后关系
5. 为了图示简明扼要，房屋结构的基本构件都有其构件代号。Y-DL代表的构件为（ B预应力钢筋混凝土吊车梁）
A. 屋架梁 B. 预应力钢筋混凝土吊车梁
C. 框架梁 D. 预应力钢筋混凝土框架梁
2. 直线AB的W面投影反映实长，该直线为 (  C  侧平线)
A.水平线 B.正平线 C.侧平线 D.侧垂线
3. 图纸的幅面是指图纸本身的大小规格。尺寸为的幅面代号是（ C A2 ）
A.A0 B.A1 C.A2 D.A3
4. 房屋建筑图中的平面图属于下列哪种剖面图（ A全剖图）
A.全剖图 B.阶梯剖面 C.局部剖面 D.半剖面
5. 习惯上，如上下楼层的房间数量、大小和布置都一样时，相同的楼层可用一个平面图表示，此平面图称为（ C标准层平面图）
A.首层平面图 B.顶层平面图 C.标准层平面图 D.基础平面图
6. 为了图示简明扼要，房屋结构的基本构件都有其构件代号。Y-KL代表的构件为（ D预应力钢筋混凝土框架梁）
A. 屋架梁 B. 吊车梁 C. 框架梁 D. 预应力钢筋混凝土框架梁
一、 单项选择题
1. 受力筋在梁、柱中的保护层最小厚度为（A 25mm ）。
A 25mm B 15mm C 10mm D 20mm
2. （ C总平面图 ）主要用来确定新建房屋的位置、朝向以及周边环境关系。
A 建筑平面图 B建筑立面图 C 总平面图 D功能分区图
3. 确定各基本形体大小的尺寸称为（A 定形尺寸）。
A 定形尺寸 B 定位尺寸 C 标志尺寸 D 构造尺寸
4. 平行于正投影坐标轴（X轴）的直线是（C侧垂线）。
A 水平线 B 正垂线 C 侧垂线 D 侧平线
5. 平面上一直线平行于Y轴，该平面是（ B 正垂面）。
A 侧平面 B 正垂面 C 正垂面 D 水平面
二、 多项选择题
1. 一般总平面图的出图比例为（ABC ）。
A 1：500 B 1：1000 C 1：2000 D 1：100
2. 识读投影图的方法主要有（ ABC ）。
A 形体分析 B 线面分析 C 形体与线面分析相结合 D 概略分析
3. 下列基本形体属于曲面体的是（ BCD ）。
A 正方体 B 圆柱体 C 圆锥 D 球冠
4. 建筑工程常用的投影法是（ CD ）。
A 透视图 B 轴测图 C 三面投影图 D 二面投影图
5. 已知 A点的坐标（20，0，10），则 A点（ AE ）。
   Ａ 在V面上   Ｂ 在H面上   Ｃ 距V面２０
Ｄ 距H面20   Ｅ 距H面10
三、简答
1.建筑制图中的常用比例有哪些？
.常用比例有：1：20、1：50、1：100、1：200、1：500、1：1000（2分）
2.剖视图和断面图的区别？（4分）
（1）断面图只画出形体被剖开后断面的投影，而剖面图要画出形体被剖开后整个余下部分的投影。
（2）剖面图是被剖开的形体上的投影，是体的投影，而断面图是一个截口的投影，是面的投影。
（3）剖切符号的标注不同。断面图的剖切符号只画出剖切位置线，不画投射方向线，投射方向用编号的注写位置来表示。
3.请表示下面两种建筑材料的图例。
(1) 钢筋混凝土 （2）砖砌体

1. 图样上标注直线尺寸时,尺寸的起止符号画法是如何规定的?
答：尺寸起止符号一般应用中粗斜短线绘画，其倾斜方向应与尺寸界线成顺时针45度角，长度为2～3mm。
2. 点的三面投影的特性？
答：一点的正面投影和水平投影必在同一竖直投影连线上。一点的正面投影和侧面投影必在同一水平投影连线上。一点的水平投影到OX轴的距离等于该点的侧面投影到OZ轴的距离，都反映该点到V面的距离。
四、根据立体图找投影

答案：

五、根据形体的两面投影做出第三面投影。
答案：
答案：

六、参照立体图，补画三面投影中的漏线，标出ABC相应投影字母。
答案：

七、 判别两线段之间的相对位置。

八、补画立体的第三视图，并作出立体表面上各点的三面投影。
作题要求: 补出三棱锥的W面投影
根据已知条件判别E、F所在的平面,再求其投影

九、结构施工图中某梁的标注数据如下，说明它代表的意义。

第一行表示：框架梁编号2两跨，截面尺寸为300mm×650mm。
第二行表示：箍筋为直径8mm的两支箍。非加密区间距为200mm，加密区间距为100mm。截面上部配有贯通筋2根。
第三行表示：梁顶标高比楼层结构标高低0.05m。

三、已知各点的两投影，求第三投影。

四、补出圆锥的W面投影根据已知条件判别A、B所在的平面,再求其它投影。

五、绘出钢筋混凝土柱子的1-1、2-2、3-3断面图。

六、做铅垂面R垂直于水平线。

七、仔细阅读下图，回答下列问题
1、根据楼层标高计算层高。答：3.2m
2、室外地坪标高比室内地面低450mm，标出室外地坪标高。答：如图中室外地坪标高为：-0.450
3、解释图中详图索引符号的意义。答：详图索引符号的意义为在编号为5的图纸内，有此编号为3的详图，采用的是国家制图标准图集中XJ-003的图样。

五、求点A和B的辅助投影。

六、已知圆锥表面上点A、F、D及曲线BC的一个投影，求其他二投影（用素线法）。

七 请标注详图索引符号的圆圈内编号的含义。

八 补绘梯级的W投影，并用1：50比例标注尺寸。

三、由已知的组合体两面投影补画另一投影。

作题要点: 形体分析法 从W看,该形体为前后两部分叠合
根据体的投影规律,找到前后两部分基本形体各自的相应投影前面一个为四棱柱,后面一个为三棱柱 补H投影
四、求点A和B在辅助投影面内的投影。

五、在ABC上过点A作水平线。

求投影面垂直线与一般位置平面的交点，并判别可见性。

七、请在下面的图中标注各部分的名称。
答案：

八、画出局部平面图中定位轴线的圆圈并标注定位轴线编号。

四、由已知的两面投影补画另一投影

五、求圆柱榫头的H、W投影。

六、求三棱锥表面上各点的另一投影。

七、补全组合形体的H投影。

八、在由砖砌筑的基础墙和毛石砌筑的大放脚的基础详图中，完成：
（1） 在图中画出砖及混凝土图例。
（2） 注出大放脚高度。注出基础底面的标高，注出室外地面的标高-0.850米，室内地面标高0.000米。
