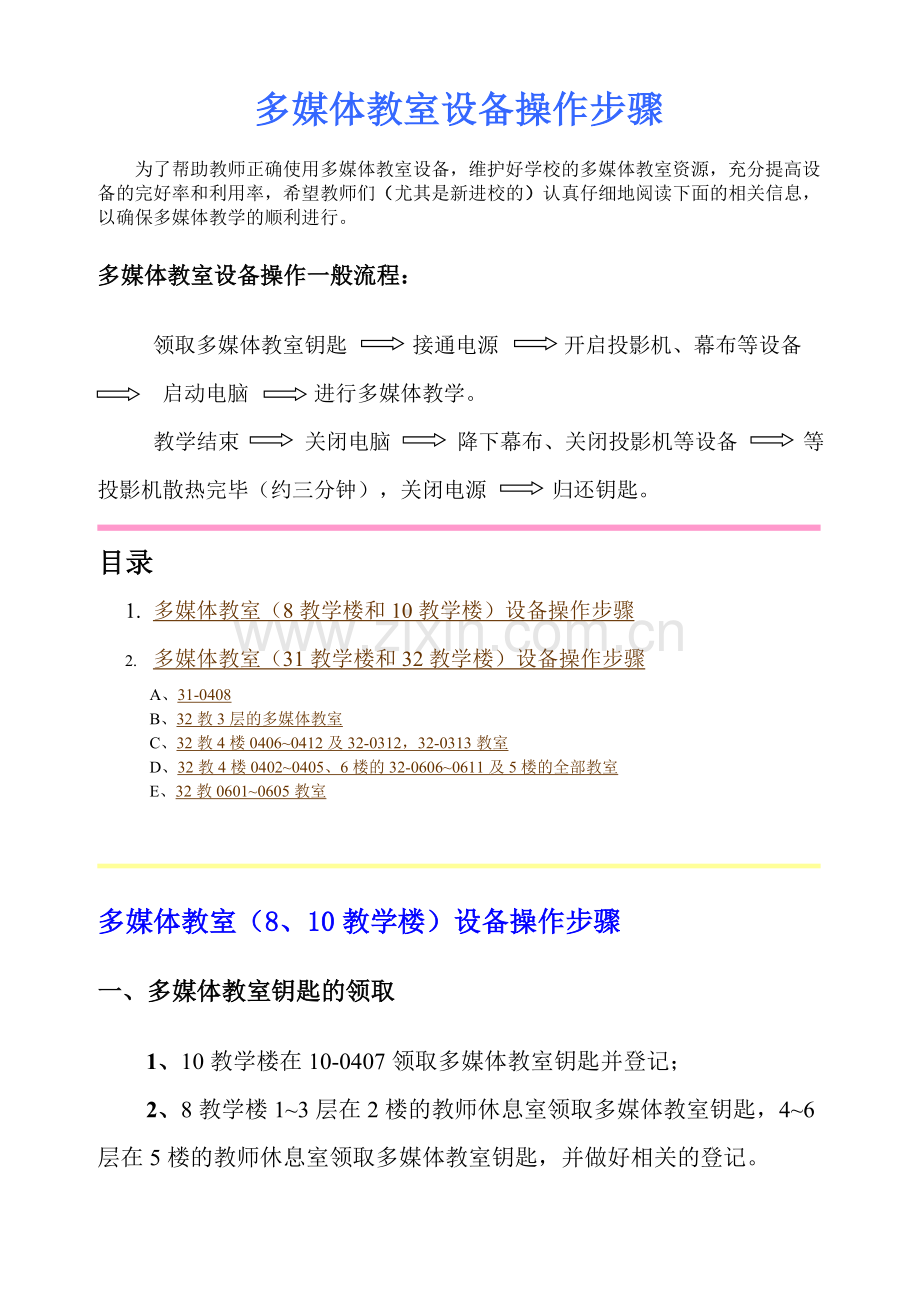

多媒体教室设备操作步骤
为了帮助教师正确使用多媒体教室设备，维护好学校的多媒体教室资源，充分提高设备的完好率和利用率，希望教师们（尤其是新进校的）认真仔细地阅读下面的相关信息，以确保多媒体教学的顺利进行。
多媒体教室设备操作一般流程：
领取多媒体教室钥匙 接通电源 开启投影机、幕布等设备
启动电脑 进行多媒体教学。
教学结束 关闭电脑 降下幕布、关闭投影机等设备 等投影机散热完毕（约三分钟），关闭电源 归还钥匙。

目录
1. 多媒体教室（8教学楼和10教学楼）设备操作步骤
2. 多媒体教室（31教学楼和32教学楼）设备操作步骤
A、31-0408
B、32教3层的多媒体教室
C、32教4楼0406~0412及32-0312，32-0313教室
D、32教4楼0402~0405、6楼的32-0606~0611及5楼的全部教室
E、32教0601~0605教室

多媒体教室（8、10教学楼）设备操作步骤
一、多媒体教室钥匙的领取
1、10教学楼在10-0407领取多媒体教室钥匙并登记；
2、8教学楼1~3层在2楼的教师休息室领取多媒体教室钥匙，4~6层在5楼的教师休息室领取多媒体教室钥匙，并做好相关的登记。

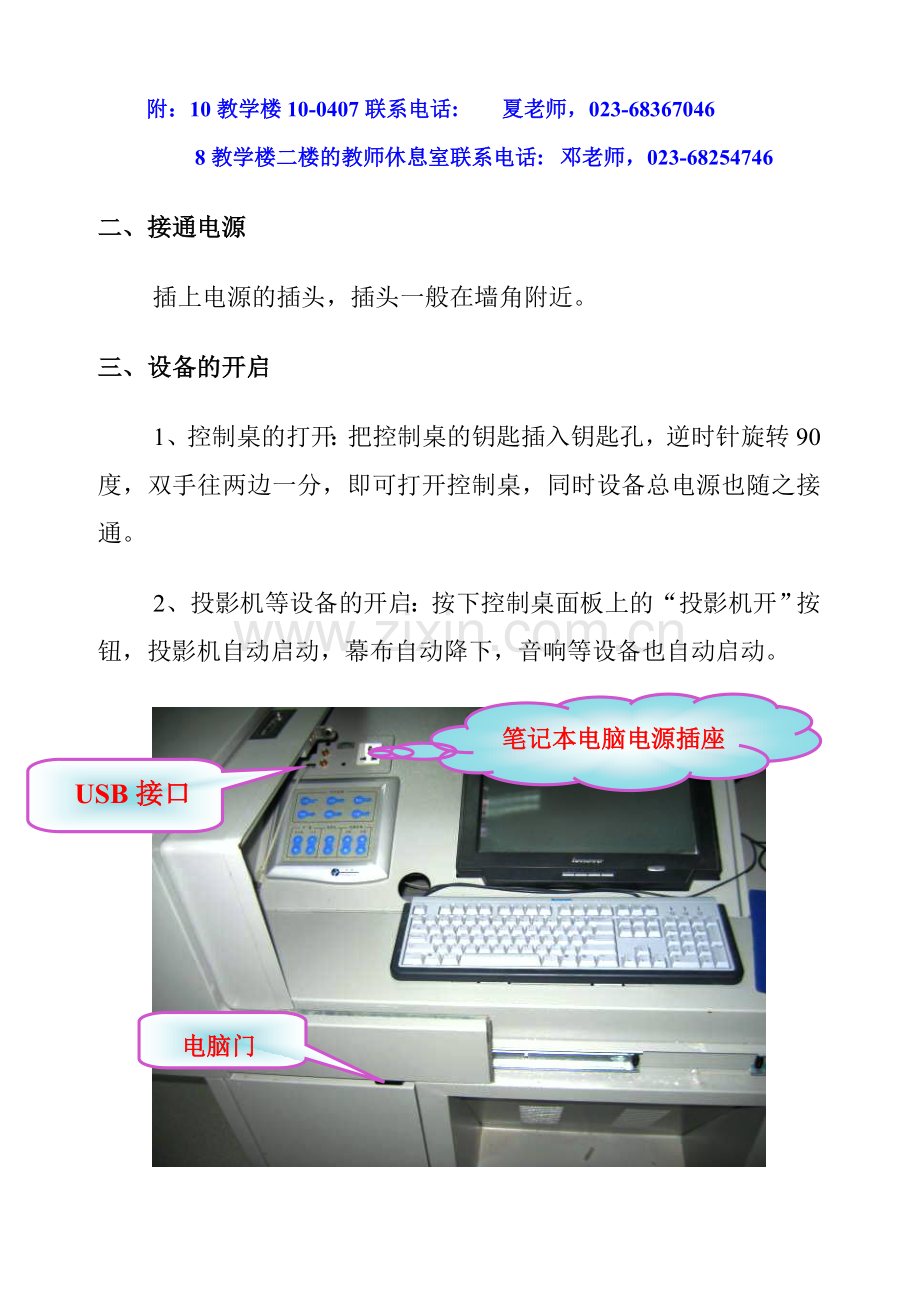

附：10教学楼10-0407联系电话:   夏老师，023-68367046
    8教学楼二楼的教师休息室联系电话:   邓老师，023-68254746
二、接通电源
插上电源的插头，插头一般在墙角附近。
三、设备的开启
1、控制桌的打开：把控制桌的钥匙插入钥匙孔，逆时针旋转90度，双手往两边一分，即可打开控制桌，同时设备总电源也随之接通。
笔记本电脑电源插座
2、投影机等设备的开启：按下控制桌面板上的“投影机开”按钮，投影机自动启动，幕布自动降下，音响等设备也自动启动。
电脑门
USB接口

3、电脑的启动：控制桌必须朝两边打开完全，才能正确开启控制桌左手下方的铁门（部分戴尔电脑是卧式主机，安放在控制桌右下方，需用钥匙打开铁门），再按正常方法启动电脑。
至此，便可进行多媒体教学。
注 意：
(1)、控制桌面板上的“台式机”指示灯亮，才能投影出电脑信号；如果“台式机”指示灯不亮，请按一下“台式机”按钮。

(2)、如需使用展台的视频信号，请按一下控制桌面板上的“展台/卡座”按钮。
(3)、使用笔记本电脑：请把控制桌右边的数据线和音频线与笔记本电脑连接好，再按一下控制桌面板上的“笔记本”按钮，有时需同时按住笔记本上的Fn键和F8键（有的是F5、F6、F7中的一键）进行切换，才能正确投影出笔记本电脑信号。
四、设备的关闭
正常关闭计算机，把控制桌的钥匙顺时针旋转90度，拔出钥匙，轻轻把控制桌合上，幕布自动升起，投影机等设备的电源自动延时关闭。
五、钥匙的归还
返回页首
请把钥匙归还到各自的领取处，完成交接手续。

多媒体教室（31、32教学楼）设备操作步骤
一、多媒体教室钥匙的领取：
1、31-0408在31教学楼3楼的教师休息室领取多媒体教室钥匙并登记；
2、32教学楼3~4层在2楼的教师休息室领取，5~6层在5楼的教师休息室领取多媒体教室钥匙，并做好相关的登记。
附：31教学楼三楼教师休息室联系电话:    余老师，023-68250851
    32教学楼二楼的教师休息室联系电话:    肖老师，023-68250865
    32教学楼五楼的教师休息室联系电话:    曹老师，023-68250861
二、接通电源：
插上电源的插头，插头一般在墙角附近。有些教室在控制桌下面还有电源的空气开关，请注意合上开关。
三、按照程序开启和关闭电脑、投影机等设备：
（一）、32教3楼的多媒体教室及32-0212，32-0213室，其操作步骤与8教学楼和10教学楼的多媒体教室设备操作步骤相同。
（二）、32教4楼0406~0412及32-0312教室
备用电源
1、先按一下控制桌上“中控”的“备用电源”按钮，打开设备的总电源，幕布自动降下，投影机等设备自动开启。
笔记本

台式机
电脑音量增减
投影机开、关
展台
指示灯

2、按正常方法启动电脑。
3、上课完毕，按正常方法关闭电脑；按住控制桌上“中控”的“备用电源”按钮约6秒钟，“备用电源”按钮指示灯熄灭，幕布将自动升起，投影机等设备会自动延时关闭。

注 意：
(1)、控制桌面板上的“台式机”指示灯亮，才能投影出电脑信号；如果“台式机”指示灯不亮，请按下“台式机”按钮。
(2)、如果按下“备用电源”后投影机没有点亮，请按一下“投影机开”按钮。
(3)、如需使用展台的视频信号，请按一下控制桌面板上的“展台/卡座”按钮。
(4)、使用笔记本电脑，请把控制桌靠右手边的数据线和音频线与笔记本电脑连接好，再按一下控制桌面板上的“笔记本”按钮。
（三）、31-0408、32教4楼0402~0405、6楼的32-0606~0611及5楼的全部教室
1、按下幕布的升降开关，降下幕布。
2、用遥控器对准投影机，按一下遥控器上的电源开关[POWER]（切记只能按一下，不可连续按电源开关按钮，否则投影机会自我保护而锁定）,稍等一段时间，投影机即可正常工作。
3、按正常方法启动电脑。
4、如需使用视频信号，请按动多媒体投影机上的[SOURCE]按钮或[INPUT]按钮选择信号源，直到屏幕上显示的输入信号是VIDEO时即可。使用完毕后，仍然使用该按钮返回到计算机信号输入。
5、使用笔记本电脑，请把控制桌靠右手边的数据线和音频线与笔记本电脑连接好，按动多媒体投影机上的[SOURCE]按钮或[INPUT]按钮选择到笔记本的信号源。
6、教学完毕，按正常方法关闭电脑。
7、用遥控器对准投影机，按两下遥控器上的电源开关[POWER]（第一次提示，第二次关闭），关闭投影机；按下幕布的升降开关，升起幕布。 切断设备电源。
注意：必须等投影机关闭散热三分钟后才能切断电源！
（四）、32教0601~0605教室
由于32教学楼0601~0605教室是通过展台控制计算机信号与视频信号的切换，因此，其操作步骤与其他教室有所不同。具体操作步骤如下：
1、按下幕布的升降开关，降下幕布。
2、用遥控器对准投影机，按一下遥控器上的电源开关[POWER]（切记只能按一下，不可连续按电源开关按钮，否则投影机会自我保护而锁定）,稍等一段时间，投影机即可正常工作。
3、开启展台的电源开关（开关在展台的背后面或侧面）。
升降按钮

电源开关在背面或侧面

VGA视频切换

4、按正常方法启动电脑。
5、按动展台上的“VGA切换”按钮，选择到电脑信号源。 展台升降按钮
开关在背面

6、使用笔记本电脑，请把控制桌上靠右边的数据线和音频线与笔记本电脑连接好，再按动展台上的“VGA切换”按钮，选择到笔记本的信号源。
7、教学完毕，按正常方法关闭电脑。
8、用遥控器对准投影机，按两下遥控器上的电源开关[POWER]（第一次提示，第二次关闭），关闭投影机；关闭展台；按下幕布的升降开关，升起幕布。
切记：必须等投影机关闭散热三分钟后才能切断电源！
四、钥匙的归还：
返回页首
     把钥匙归还到各自的领取处，完成交接手续。

西南大学教务处教室管理科
